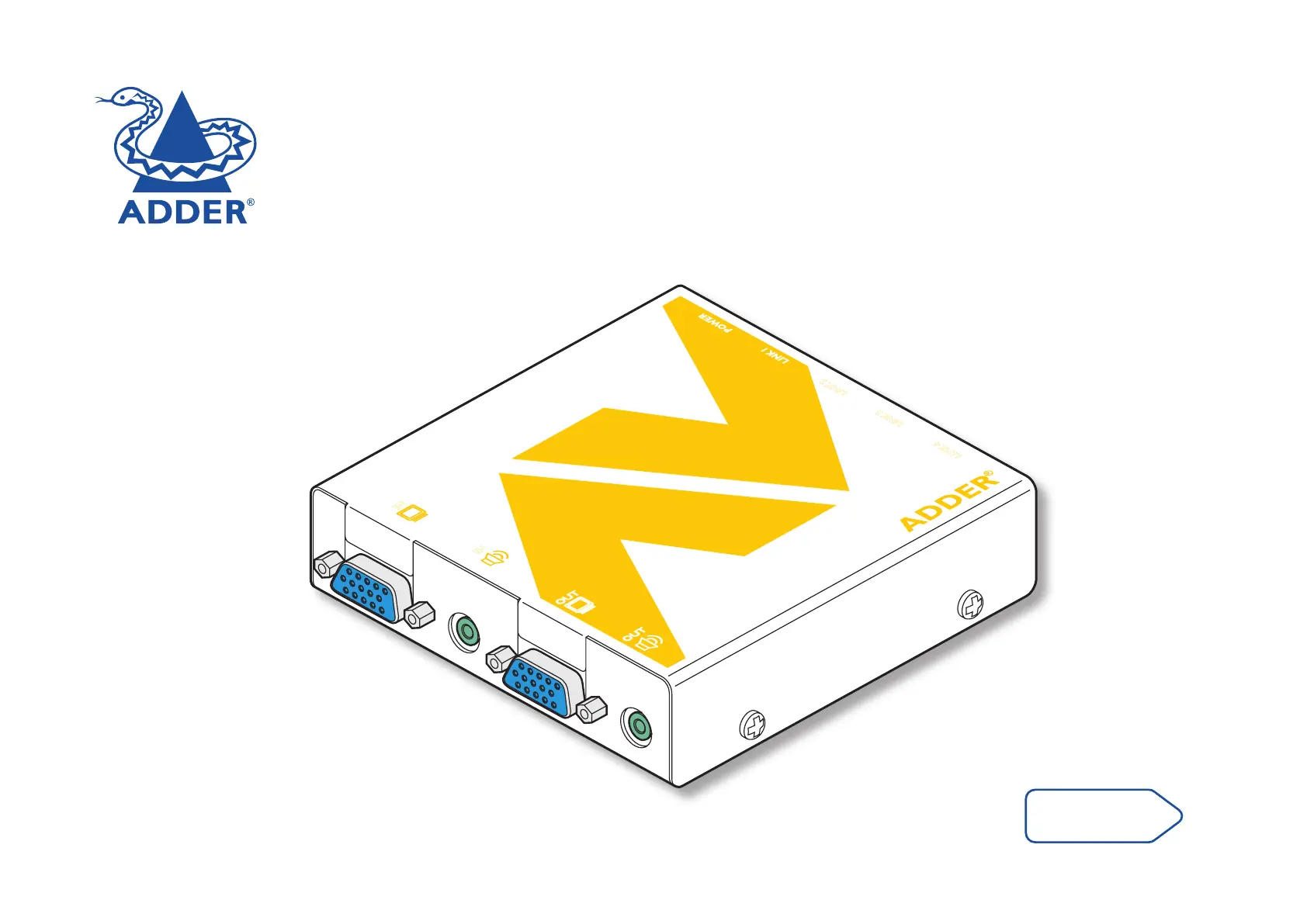

AdderLink AV100 series
Digital Signage Extenders
TRANSMITTER
LINK 2
LINK 3
LINK 4
104
ADDERLINK
IN
IN
1
Contents
Welcome
Introduction 2 .................................................................................
Standard AdderLink AV models 2 .............................................
Support for DDC (Display Data Channel) 3 ..............................
Further expansion 4 ...................................................................
Transmitter cascading 4 ........................................................
Receiver cascading 4 .............................................................
What’s in the box 5 ........................................................................
What you may additionally need 5 ...............................................
Module features 6 ..........................................................................
Installation
Locations 7 ......................................................................................
Mounting 8 .....................................................................................
Using the self adhesive feet 8 ...................................................
Using the rear mounting slot 8 .................................................
Using the optional rack mount chassis 9 ..................................
Making standard connections 10 ..................................................
Connections at the transmitter 10 ............................................
Connections at the receiver 13 .................................................
Making cascade connections 15 ....................................................
Important limitations when cascading 15 ................................
Cascade connection examples 15 ..............................................
Cascading transmitters 16 .........................................................
Cascading receivers (AdderLink AV101 only) 17 ......................
Operation
Indicators....................................................................................18
Adjustments 18 ...............................................................................
Brightness and sharpness adjustments 18 ................................
Skew compensation adjustments (AV101 only) 19 ..................
Further information
Troubleshooting 21 ........................................................................
Getting assistance 21 ......................................................................
Safety information 22 ....................................................................
Warranty 22 ....................................................................................
Products in the AdderLink AV range 23 ........................................
Cables 23 .........................................................................................
Emissions and Immunity 24 ............................................................
2
Welcome
Introduction
The AdderLink AV range of digital signage extenders are designed and built
specifically for use wherever high quality video and sound must be faithfully
reproduced at distant locations. Mindful of the need for variety and flexibility
to suit disparate installations, Adder have created a family of products that can
fulfil your current requirements and be easily expanded at any future stage.
Standard AdderLink AV100 models
There are three different AdderLink AV100 series transmitter and receiver
module types available, the choice of each depends upon the quantity and types
of devices that need to be driven:
AdderLink AV100 pair
The AdderLink AV100 package provides a single transmitter and single receiver
capable of directly supporting two remote display and speaker sets. The
transmitter can additionally support a local monitor and speaker set located
adjacent to the source system. Expansion is made possible by connecting
further AV100 transmitters to the original module, each supporting their
own AV100 receiver modules. The AV100 transmitter
and receiver modules are also available separately and
are known as the AV100T and AV100R respectively.
AdderLink AV104 and AV101 (or AV100)
The AdderLink AV104 transmitter and multiple AV101 modules are designed
to provide potentially enormous expansion possibilities from the outset. Each
AV104 transmitter is capable of directly feeding up to four AV101 receivers.
Each receiver supports two remote display and speakers sets, but additionally
can also drive a further three receivers and their
respective displays/speakers. Additional expansion is
also possible by connecting further AV104 transmitters
to the original module, each supporting their own
multiple AV101 receiver modules.
RECEIVER
RECEIVER
RECEIVER
VIDEO
CATx LINKS UP TO 300m
AUDIO
POWER POWER
PC
TRANSMITTER RECEIVER
101
101
101
101
104
VIDEO
CATx LINK
UP TO 300m
AUDIO
POWER POWER
PC
TRANSMITTER
100 100
RECEIVER

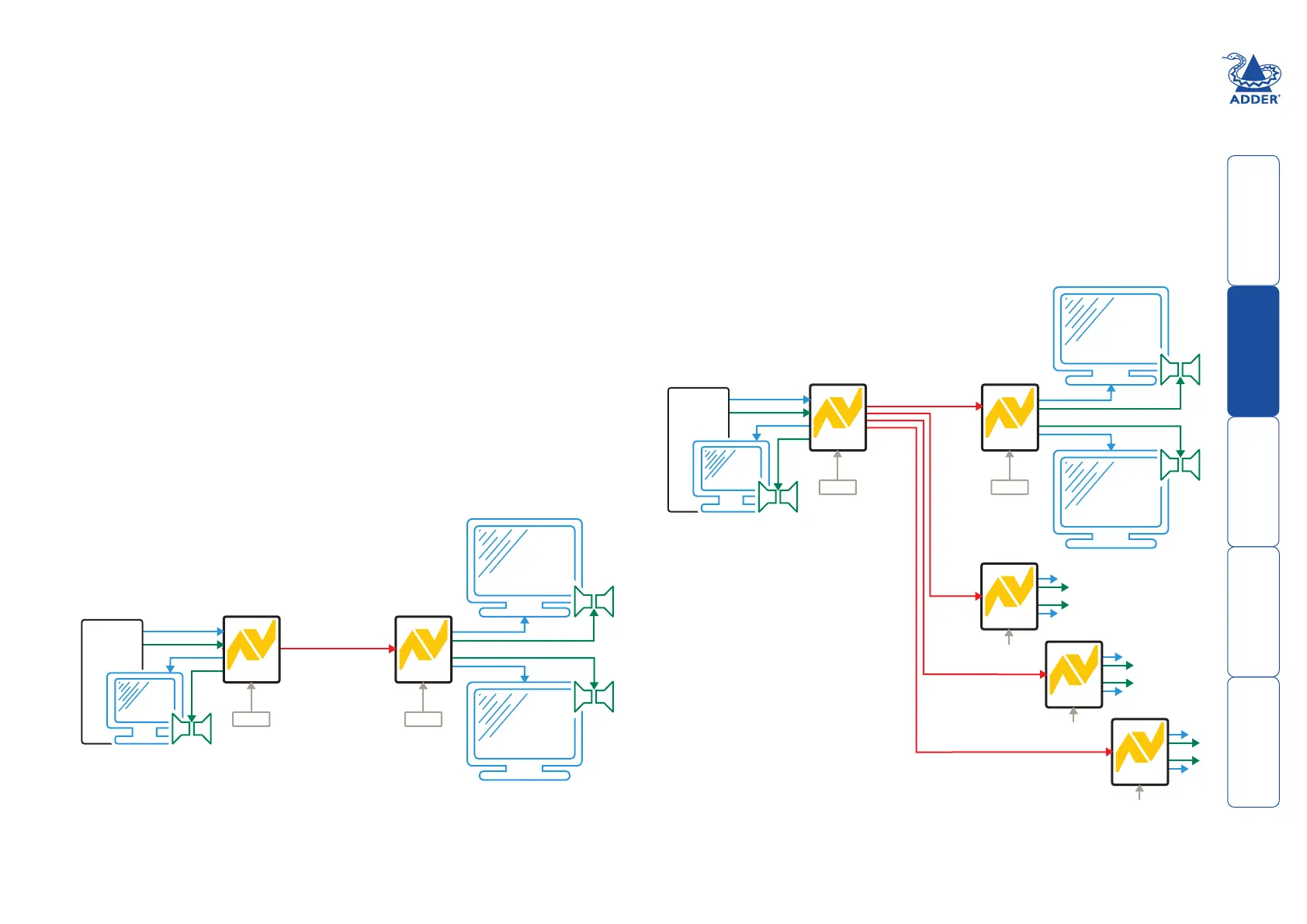

AdderLink AV100 transmitter and receiver pair driving two remote
displays and speakers in addition to a local monitor and speaker set
AdderLink AV104 transmitter and four AV101
(or AV100) receivers driving up to eight remote
displays and speakers in addition to a local
monitor and speaker set
