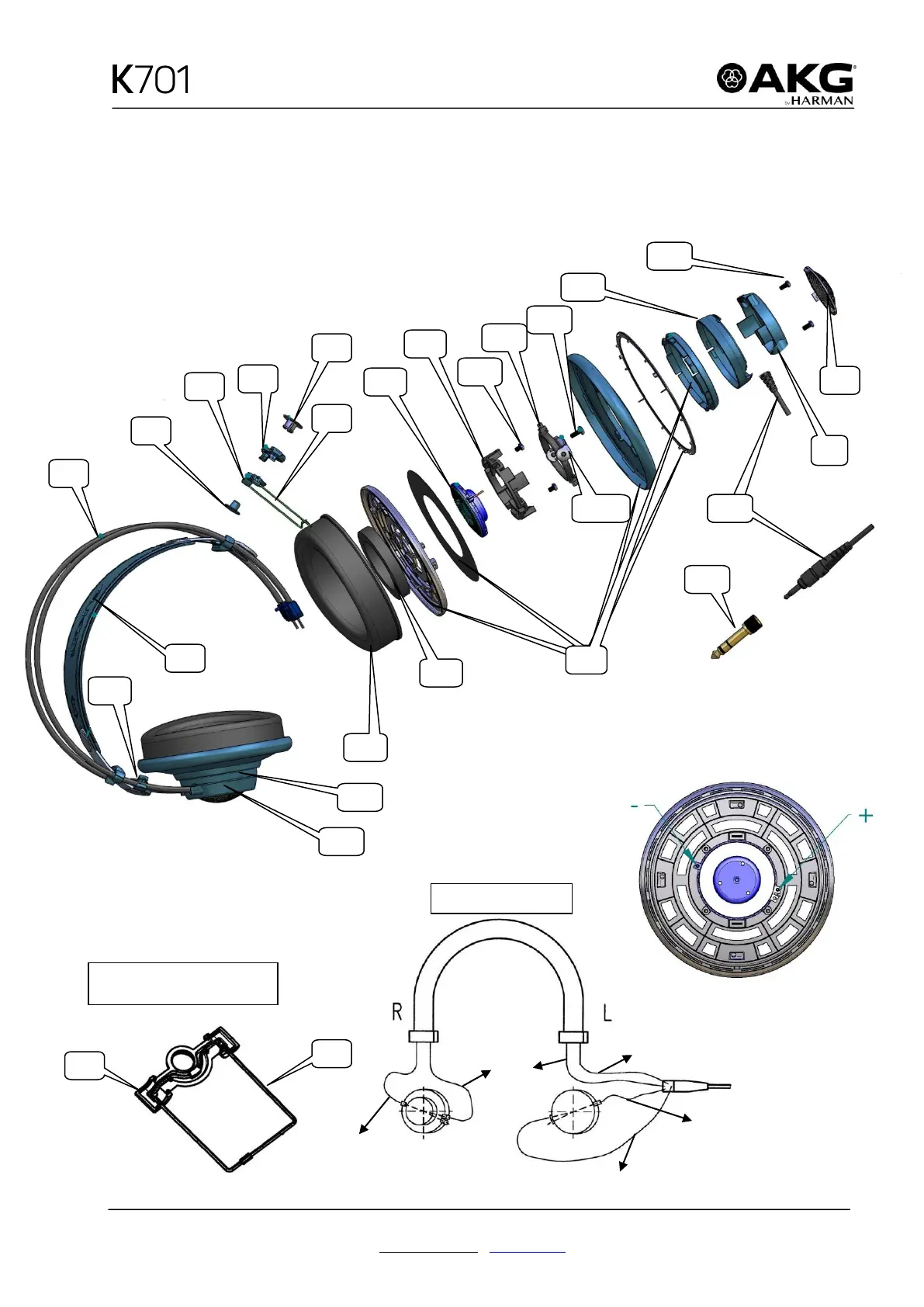

SERVICE MANUAL / # 2458X00180 / 10/2015
AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Aust ria
TEL: +43 1 866 54-0 / FAX: +43 1 866 54-1514 servic e@akg.com / / www.akg.c om
1/3
9
12
1
5
4
3
2
7
6
19
17
16
15
14
11
10
8
18
20
14.1
3a
23
22
white/weiß
red/rot
white/weiß
Mounting of rubber loop /
Montage der Gummischlaufe
6
4
Wiring / Verkabelung
black/schwarz
yellow/gelb
22
13
21
SERVICE MANUAL / # 2458X00180 / 10/2015
AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austria
TEL: +43 1 866 54-0 / FAX: +43 1 866 54-1514 servic e@akg.com / / www.akg.c om
2/3
Parts list / Stückliste
Description
Pos.
Part number
Bestellnummer
Quant.
Stück
Bezeichnung
Outer headband compl.
1
2458M16920
1
Bügel kpl.
Headband compl.
2
2458M98020
1
Bügelband kpl.
Cover „ “
3
5025280
1
Abdeckung „ “
Cover „CE“
3a
2458Z46020
1
Abdeckung „CE“
Inner slider
4
2458Z43020
2
Gleitstück innen
Outer slider
5
2458Z42020
2
Gleitstück außen
Rubber loop
6
2458A17010
2
Gummischlaufe
Locking knob
7
2458Z44110
2
Schnappniet
Grid cover
8
2458Z51020
2
Gitterdeckel
Cover left
9
2458Z50040
1
Deckel links
Screw Ejot 22x5
10
0099N22040
2
Schraube Ejot 22x5
Ring left
11
2458Z05190
1
Ring links
Disk compl.
12
2458M99020
2
Scheibe kpl.
Screw KB 40x8
13
0099N40000
2
Schraube KB 40x8
Cardan ring
14
2458Z04010
2
Gelenkring
Cardan piece
14.1
2458Z07010
2
Gelenkstück
Screw Ejot 22x8
15
0099N22050
8
Schraube Ejot 22x8
Capsule DKK45
17
2400Z00070
2
Kapsel DKK45
Foam ring
18
2458Z58010
2
Schaumstoffring
Cushion
19
2458M12010
2
Polster
Cover right
20
2458Z53040
1
Deckel rechts
Ring right
21
2458Z05090
1
Ring rechts
Cable
22
0110E02870
1
Kabel
Adapter plug 1/4“ to 1/8“
23
0018E03350
1
Adapterstecker 6,3 - 3,5mm
SERVICE MANUAL / # 2458X00180 / 10/2015
AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austria
TEL: +43 1 866 54-0 / FAX: +43 1 866 54-1514 servic e@akg.com / / www.akg.c om
3/3
Hints for repair:
Cushions 19 have a bayonet lock. Turn them
counter-clockwise for taking them off. For access to
the internal construction remove the grille 8. Insert
sharp nose tweezers into two grid meshes away
from each other as far as possible and turn the
whole grille counter-clockwise until the latches are
released. Open the two screws 10 underneath the
grille. Now press sides of lid 9 (21) together until
the latches get visible. Depress these latches with a
small sized screwdriver and pull lid off from ear-
shell. Mind that the lid is also snapped to the two
insulated steel wires of the outer headband. Now
undo the centre screw 13. For an exchange of the
capsule unsolder all leads, loose the screws 15 and
take out cardan swivel with capsule. After inserting
the new capsule the screws 15 shall be tightened
with moderate force only. Ensure that the capsule is
connected with correct phasing. Make a listening
test and check with a mono signal if the sound
comes from the middle of the stereo basis. A sine
wave signal is not suitable for this test.
To exchange the rubber loops 6 break out cover 3
by inserting a screwdriver into the notch below the
CE sign. Now undo locking knob 7. It has latches
that have to be depressed while simultaneously
pressing the knob out.
Reparaturhinweise:
Die Polster 19 haben eine Bajonettverriegelung.
Zum Abnehmen einfach gegen den Uhrzeigersinn
drehen. Zugang zum internen Aufbau erreichen Sie,
nachdem Sie das Gitter 8 entfernt haben. Setzen
Sie dazu eine Spitzpinzette in zwei möglichst weit
auseinander liegende Gittermaschen ein und drehen
Sie das Gitter entgegen dem Uhrzeigersinn, bis die
Verriegelung freigegeben ist. Öffnen Sie nun die
zwei Schrauben 10 unterhalb des Gitters. Pressen
Sie nun die Seiten von Deckel 9 (21) zusammen, bis
die Verriegelungen sichtbar werden. Drücken Sie
diese Verriegelungen mit einem kleinen
Schraubenzieher nach innen und ziehen Sie den
Deckel von der Hörermuschel ab. Achten Sie bitte
darauf, dass auch die zwei isolierten Bügeldrahte
auf den Deckel aufgeschnappt sind. Entfernen Sie
nun die Schraube 13. Für einen Austausch der
Kapsel löten Sie alle Leitungen ab, lösen Sie die
Schrauben 15 und nehmen Sie das Kardangelenk
mit Kapsel heraus. Nachdem die neue Kapsel
eingesetzt wurde, ziehen Sie die Schrauben 15 mit
nur mäßiger Kraft fest. Stellen Sie sicher, dass die
Kapsel in korrekter Phasenlage angeschlossen ist.
Machen Sie einen Hörtest und überprüfen Sie mit
einem Monosignal, ob der Ton in der Mitte der
Stereobasis wahrgenommen wird. Sinussignale sind
für diesen Test nicht geeignet.
Um die Gummischleifen 6 auszutauschen, brechen
Sie Abdeckung 3 heraus, indem Sie einen
Schraubenzieher in die Kerbe unterhalb des CE-
Zeichens einsetzen. Lösen Sie jetzt die
Schnappniete 7. Dazu sind die Schnapphaken nach
innen und die Niete gleichzeitig nach außen zu
drücken.
