VHF Seefunk Fiberglasantenne
Albrecht SF 5 Artikel Nr. 64100

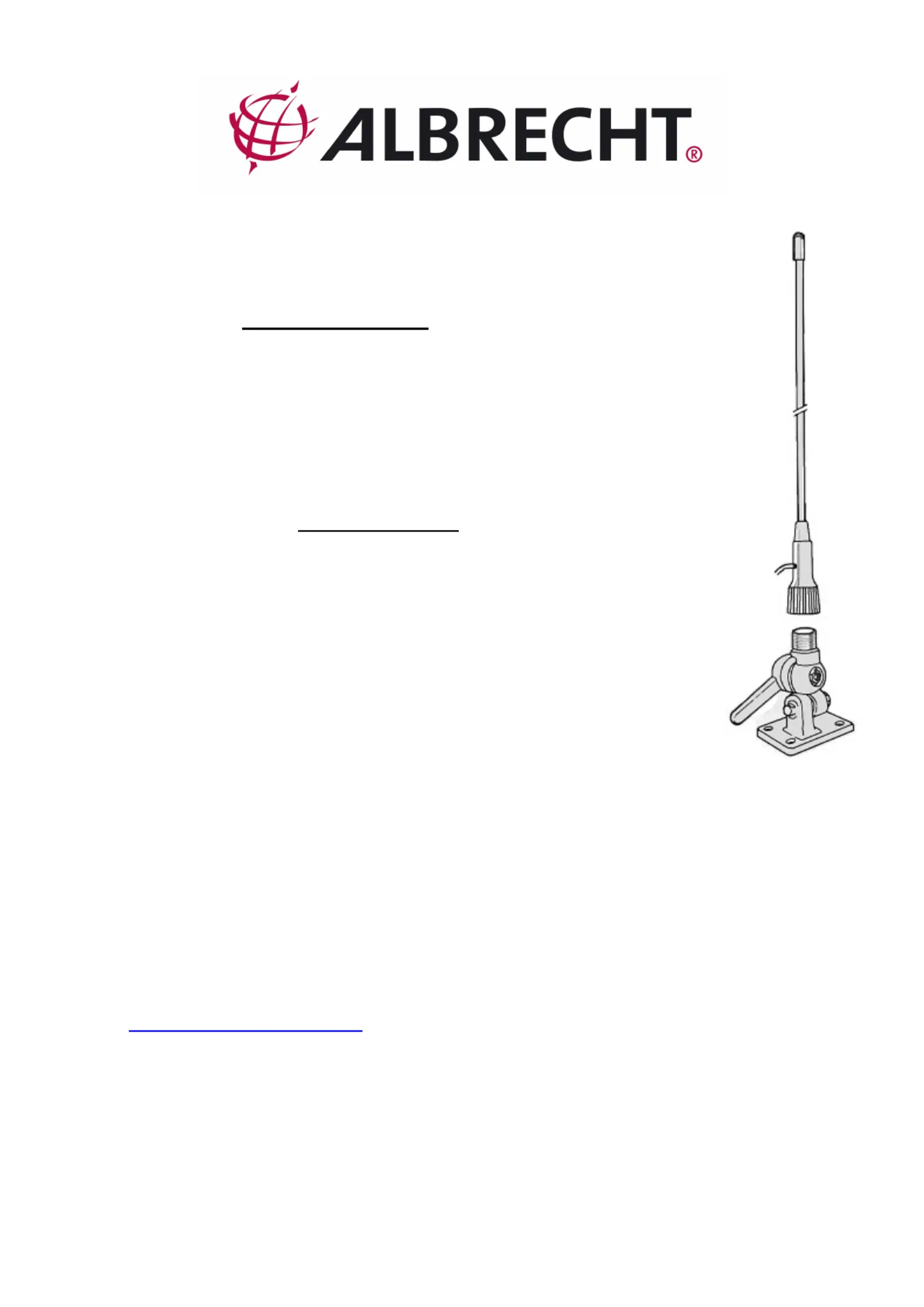

Artikelbeschreibung
• UKW Seefunk-Bootsantenne mit Klappfuß and 3 dBi Gewinn
Montagematerial und 4 m Koaxkabel
• Frequenzbereich: 156 – 162 MHz für alle internationalen und
nationalen UKW-Seefunkbereiche incl. weltweitem AIS und NOAA
Wetterfunk (USA)
• Die Antenne benötigt keine Metallfläche als Gegengewicht und kann
auch auf Fiberglas und Holzaufbauten montiert werden.
Hinweise
Das weiße fest angeschlossene 4 m lange Koaxkabel mit PL-Stecker
darf nicht verkürzt bzw. abgeschnitten werden. Falls zu lang, kann
überschüssiges Kabel in Schleifen oder einem Ring von nicht
weniger als 20 cm Durchmesser in der Nähe des Funkgeräts oder in
Hohlräumen verlegt werden. Verlängerungen mit entsprechenden
Koaxkabeln (RG-58/U oder RG-213/U und Koaxsteckern/ Adaptern
ist möglich. Halten Sie Verlängerungskabel so kurz wie möglich- bei
längeren Zusatzkabeln als max. 5 - 10 m (RG-58/U) sollten Sie
besser zum dämpfungsärmeren RG 213-U Kabeltyp (o.ä.) greifen.
Der Klappfuß erlaubt das Verstellen in zwei Ebenen. Bei evtl. Demontage beachten Sie die
Einzelteile entsprechend der beigefügten Zeichnung.
Bei Stahlschiffen beachten Sie bitte, dass der Antennenstrahler möglichst nicht parallel oder
unmittelbar neben einer Bordwand verläuft. Montieren Sie die Antenne so hoch, dass sie inklusive
dem Anpassteil direkt oberhalb des Klappfußes frei und unbeeinflusst durch Metallteile strahlen
kann. Im Zweifelsfall kann man mit einem Antennenmessgerät (SWR Meter) testen, ob der
Montageort geeignet ist.
© 2018 Alan Electronics GmbH
Daimlerstr. 1 k
D-63303 Dreieich
www.alan-electronics.de www.albrecht-online.de www.service.alan-electronics.de
e-mail: service@alan s.de-electronic
MONTAGE DER DREHHALTERUNG
Es wird empfohlen, die Drehhalterung der SF 5 zunächst zusammenzubauen. Anschließend können Sie entscheiden,
wo Sie sie anbringen möchten. Mit Hilfe der zwei Schwenklager können Sie die Antenne über den Hebel leicht
umlegen und abklappen. An dem zweiten Gelenk kann die Platte vertikal, horizontal sowie in vielen
Zwischenpositionen montiert werden.
Die Montage ist in der Explosionszeichnung veranschaulicht.
• Die Schraube (10) von der flachen Seite durch das Drehelement (3) in die Grundplatte (9) schieben wie in der
Abbildung dargestellt. Eine Unterlegscheibe (8) auf die Schraube schieben und eine Mutter (7) anschrauben.
Die Mutter zunächst nur von Hand festschrauben.
• Die Schraube (1) durch das Hebelelement (2) und den oberen Teil des Drehelements (3) in das Gelenk (4)
schieben. Das Gelenk (4) hat ein Gewinde. Die Schraube (1) muss in dieses Gewinde des Gelenks eingeführt
werden. Zuerst die Schraube ganz eindrehen und anschließend wieder um 1 bis 1 ¾ Drehungen
herausschrauben.
ANMERKUNG: Wird die Schraube nicht um 1 bis 1 ¾ Drehungen herausgeschraubt, funktioniert der Hebel nicht.
• Eine Unterlegscheibe (5) auf die Schraube schieben und eine Mutter (6) anschrauben. Den Schraubenkopf
nicht eindrehen, sondern zunächst nur festhalten und nur die Mutter festziehen. Die so montierte Baugruppe
durch Bewegung des Hebels gegen den Uhrzeigersinn festziehen.
• Die Grundplatte am gewünschten Ort installieren. Mit Hilfe der Schraube (11) die Schraube (10) lösen und
den Klappfuß so ausrichten, dass das Gewinde vertikal positioniert ist. Die Schraube (10) wieder festziehen.
• Den Antennenstrahler auf den Klappfuß schrauben. Das Koaxialkabel zum Funkgerät führen. Überschüssiges
Kabel bitte nicht abschneiden, sondern in einer 20 Schleife entweder hinter dem Funkgerät - 30 cm großen
aufwickeln oder das Kabel in einem Hohlraum in Schlaufen verlegen.
Ungeschützte PL259-Steckverbinder sind korrosionsanfällig. Daher wird dringend empfohlen, fertig montierte
Koaxkupplungen im Freien z.B. mit Plastikspray oder einer Schutzbeschichtung einzusprühen. Rostbildung am
Steckverbinder kann die Funktion des Funkgeräts beeinträchtigen.
Die Eintrittsöffnung des Koaxialkabels und die gesamte Baugruppe mit einer herkömmlichen Dichtungsmasse für
Boote (z.B. Sikaflex®) vor eindringendem Wasser schützen. Die für die Antenne verwendeten Schrauben,
Unterlegscheiben und Muttern sind aus Edelstahl. Eine leichte Schutzbeschichtung minimiert mögliche Korrosion bei
Kontakt mit salzhaltigem Sprühwasser.
• Zum Abklappen der Antenne den Hebel im Uhrzeigersinn betätigen. So wird das Gelenk freigegeben und die
Antenne kann in horizontale Position gebracht werden.
• Ist die Schraube (1) zu locker, kann die Antenne bei Freigabe des Hebels abkippen. Ist die Schraube (1) zu
fest angezogen, kann die Antenne nicht abgeklappt werden.
• Um diese Einstellung zu korrigieren, die Schraube blockieren und die Mutter (6) lösen. Bei zu lockerem Anzug
die Schraube (1) um ¼ bis ½ Drehung anziehen. Nach Korrektur der Einstellung die Schraube (1) blockieren
und die Mutter (6) festziehen. Bei zu festem Anzug der Schraube (1) umgekehrt vorgehen.
Die Seefunkantenne SF 5 ist bereits im Werk
optimal auf den VHF Seefunk abgestimmt.
Elektrische Einstellungen sind nicht erforderlich.
Kontrollieren Sie das SWR nach der Montage
besonders dann noch einmal, falls das
Antennenkabel verlängert werden musste, denn
Fehler treten erfahrungsgemäss bei selbst
angelöteten Koaxsteckern immer wieder auf.
Teil Beschreibung
1 & 10 Sechskantschraube
2 Hebelelement
3 Drehelement
4 Gelenk
5&8 Unterlegscheiben
6&7 Muttern
11 Befestigungsschrauben /
Montageteile (4 Sets)
12 Feder
MARINE/ FIBERGLASS VHF ANTENNA
Albrecht Marine SF 5 Nr. 64100

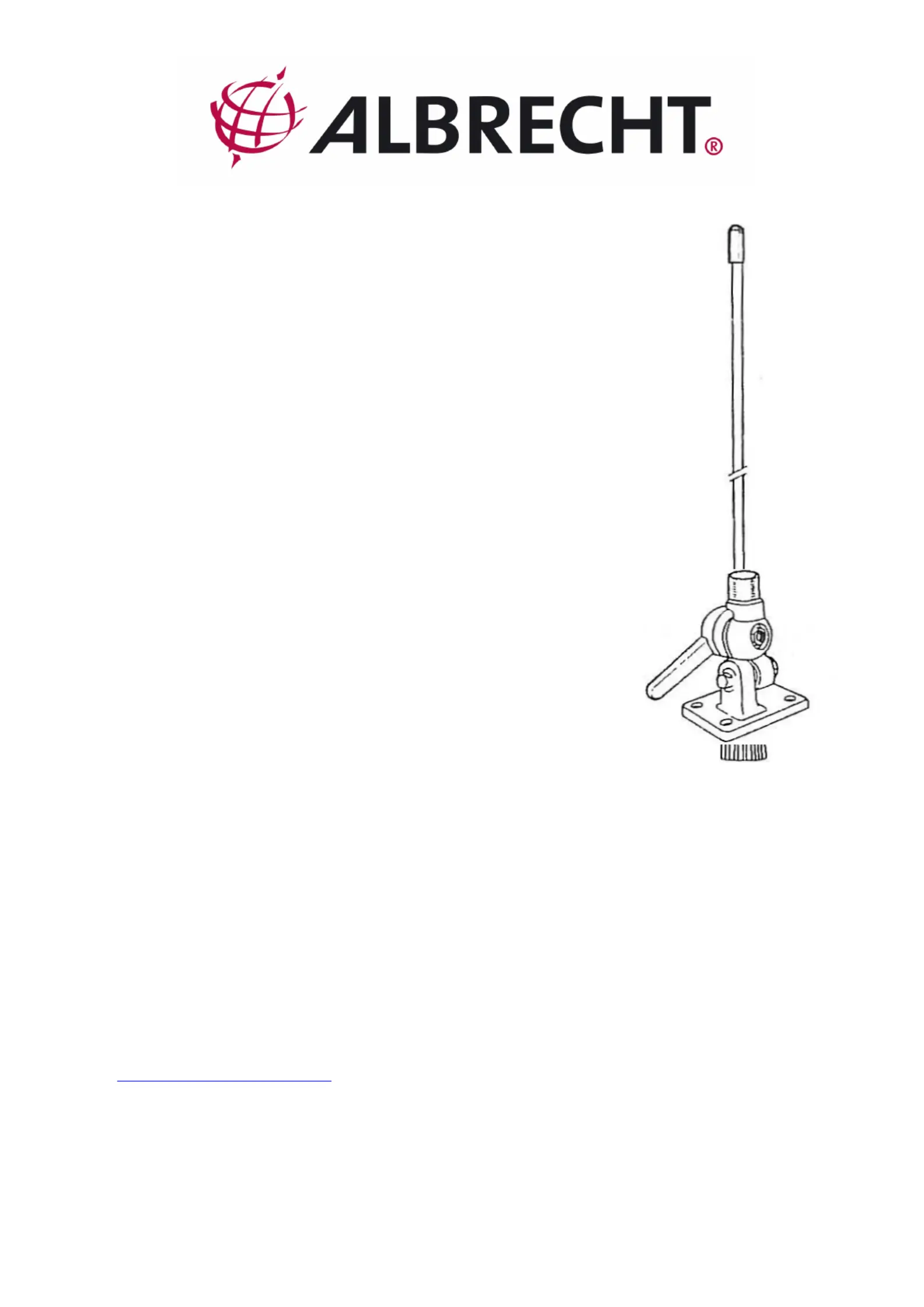

SPECIAL FEATURES
l Superior 3 dB n 1.6 m antenna i gai
l Operates on all international VHF marine frequencies incl. USA channels.
l Extended frequency coverage to 162 MHz for NOAA 162 MHz weather
reports and AIS systems.
l No need for elaborate ground system-works equally well on fiberglass,
steel ships or wooden boats.
ANTENNA CABLE
The white 4 m long coaxial cable (RG 58 U) is preassembled with a PL –259
connector. DO NOT CUT CABLE, if required, the cable can be lengthened
with suitable connectors and 50 ohm (RG-58/U or RG-213/U ) coaxial cable
without any negative effects on the antenna, as long as the additional cable
does not become too long (maximum recommended length for RG-58/U is 5-
10 m, for higher lengths please use only RG-213/U).
Please take care that the antenna radiator is not mounted nearby parallel
metallic surfaces. The radiator should be mounted as high as possible and as
far away as possible from any vertical metallic parts. If you are in doubt, please test your mounting
location before installation with a SWR test instrument.
Be carefully when using extension cables. Our experience shows, that most technical defects are
caused by wrong cable and plug soldering.
© 2018 Alan Electronics GmbH
Daimlerstr. 1 k
D-63303 Dreieich
www.alan online.de-electronics.de - www.albrecht- - www.service.alan-electronics.de
Service: service@alan-electronics.de
