Sida 1/8

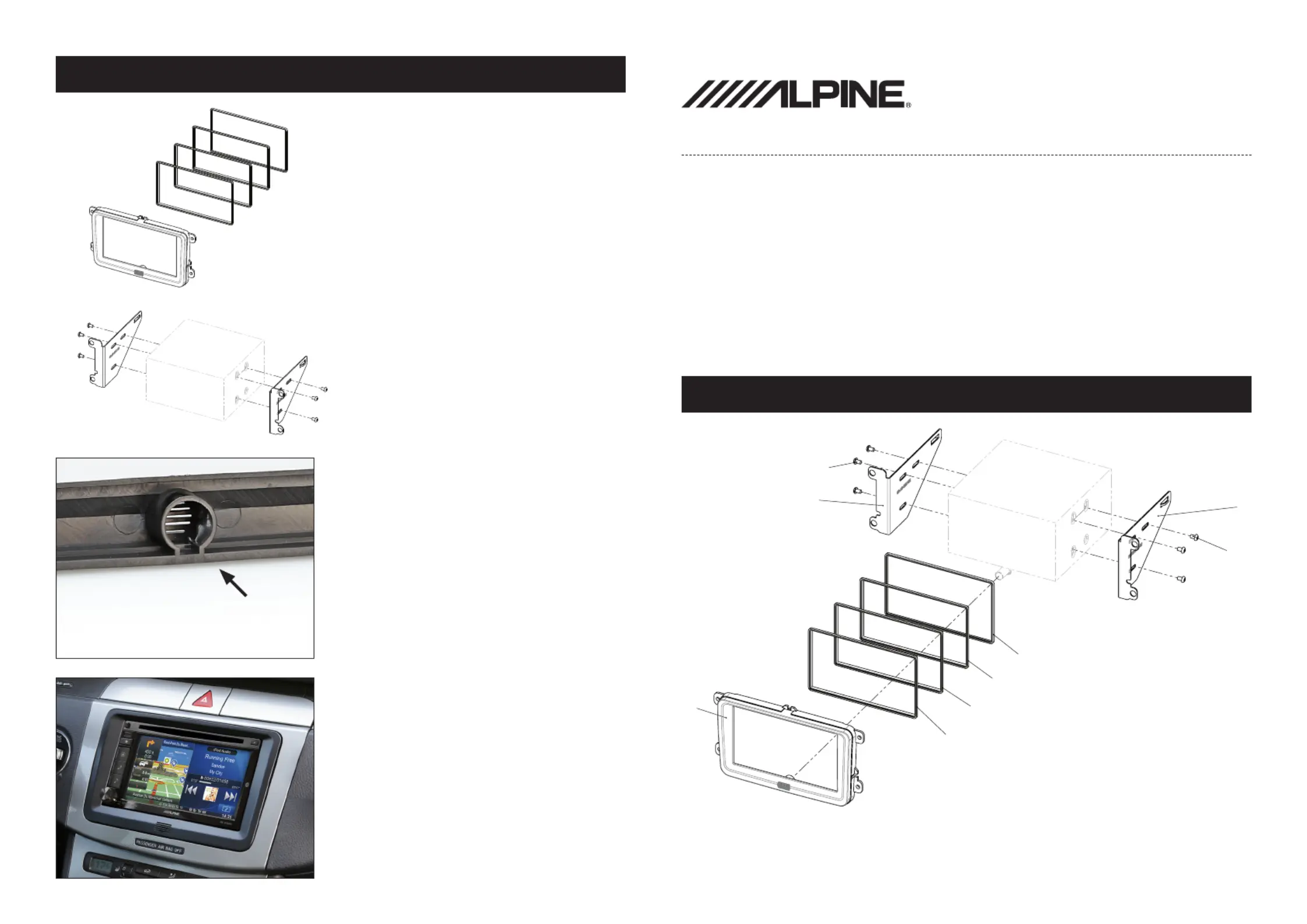

Double DIN installation
All installation work must be performed by a qualied professional installer only.
The manufacturer / dealer is not liable for any kind of incidential or indirect damages.
1. Depending on the double
DIN head unit you want to
install stick the appropriate
trim frame(s)* to facia plate
and x them with glue
* trim frame set has to be ordered
separately: part-no.: 271000-13
2. Mount metal brackets
to double DIN head unit
Connect all required circuit
points and push double DIN
head unit into dashboard
3. (Optional: install microphone
in pocket of the backside of
facia plate)
4. Push facia plate over double
DIN head unit and x it with
original Torx (TX20) screws
Reinstall everything in reverse
order to nish installation.
Compatible these double DIN devices
Alpine navigation
Double DIN Kit contents:
• (1) facia plate
• (2) mounting bracket right
• (3) mounting bracket left
• (4) trim frame 5 mm*
• (5) trim frame 2,5 mm*
• (6) at headed screw
* trim frame set has to be ordered
separately: part-no.: 271000-13
Installation Manual Double -DIN Kit
black: 381320-30-1
piano-black: 381320-30-2
rubber-touch: 391320-30-1
VOLKSWAGEN
VW Amarok (2H) 03/2010->
VW Beetle (16) 04/2011->
VW Caddy (2K)01/2004->
VW CC (3CC) 01/2012->
VW Eos (1F) 05/2006 >
VW Golf V (1K) 10/2003-06/2008
VW Golf V Variant (1KM) 06/2007-10/2009
VW Golf Plus (1KP) 03/2005 ->
VW Golf VI (1K) 11/2008-10/2012
VW Golf VI Variant (1KM) 11/2009 ->
VW Golf VI Cabrio (1K) 06/2011 ->
SEAT
Seat Leon (1P/1PN) 03/2009 – 10/2012
Seat Alhambra (7N) 10/2010->
SKODA*
Skoda Fabia (5J) 2007->
Skoda Roomster (5J) 09/ 2006-> (nur mit OEM-Radio)
Skoda Octavia II (1Z) Facelift 01/2009
Skoda Superb (3T) 07/2008->
Skoda Rapid (NH) 10/2012 ->
*(If a Columbus OEM-Navigation is installed,
3TO858061QB by Skoda is required)
VW Jetta V (1KM) 08/2005-10/2010
VW Jetta VI (16) 01/2011->
VW Passat B6/B7(3C/3AA) 06/2005->
VW Passat CC (3CC) 06/2008-2012
VW Polo V (6R) 03/2009->
VW Sharan II (7N) 09/2010->
VW Scirocco (13) 08/ 2008->
VW Tiguan (5N) 04/2007->
VW Touran (1T / GP2) 02/2003->
VW T5 Multivan (Facelift) 10/2009->
VW T5 Transporter (Facelift) 10/2009->
1
4
5
4
4
2
6
6
3
All other VW (universal)

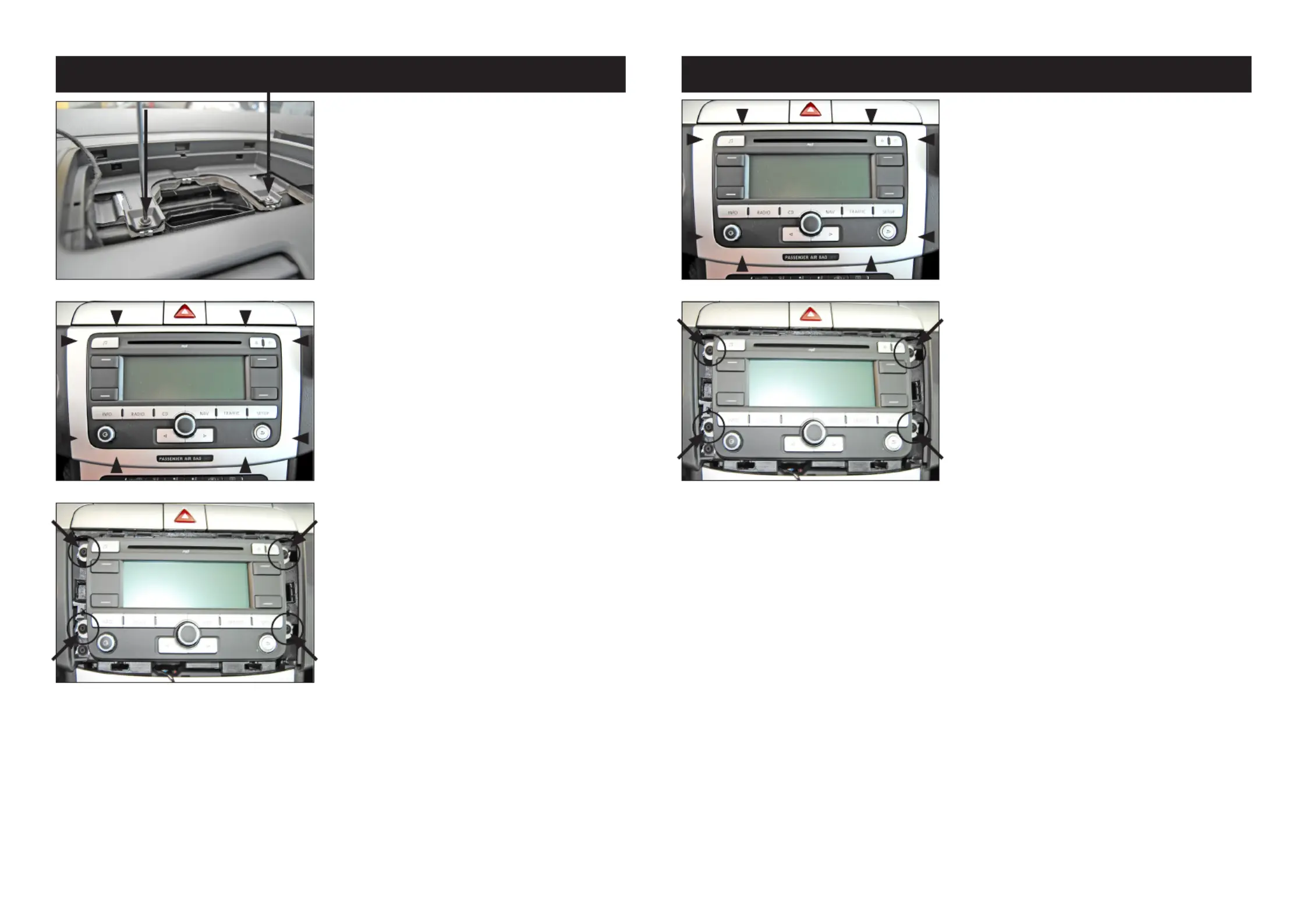

A. Pull up the aircone unit (xed
by clips). Remove two Torx (TX20)
screws (see arrows) which became
visible
B. Remove the original trim
frame, surrounding the radio
(xed by clips).

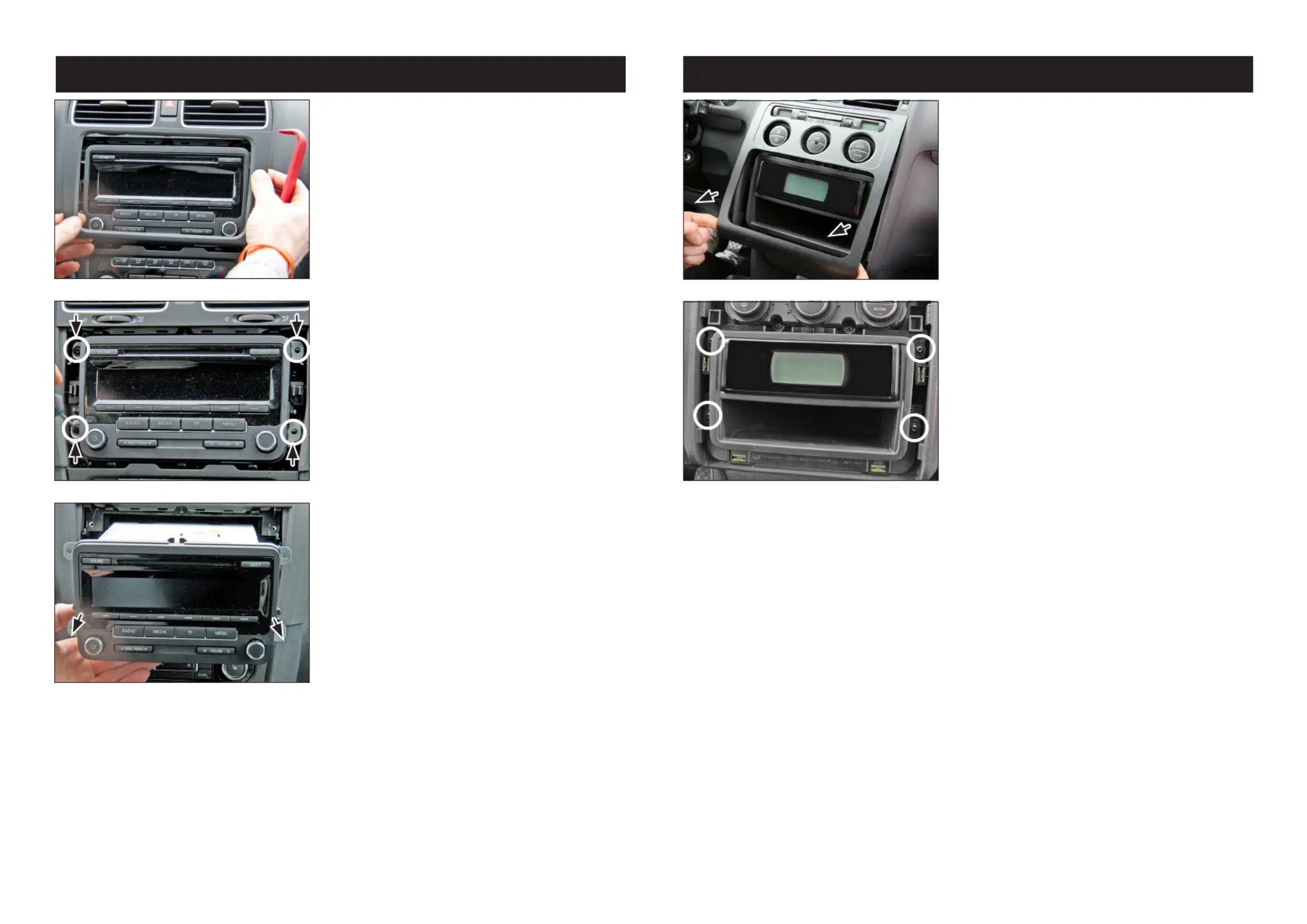

A. Remove the original trim
frame, surrounding the radio
(xed by clips).
C. Remove the 4 Torx (TX20) screws
(These screws will be used again
later)
Remove OEM head unit
Proceed to Double DIN
installation on last page
B. Remove the 4 Torx (TX20) screws
(These screws will be used again
later)
Remove the OEM head unit
Proceed to Double DIN
installation on last page
VW Golf V
