OWNER’S MANUAL
GUIDE DU PROPRIÉTAIRE
DDC-R17H/DDC-R13H
2-Way Component Speaker System
Système de haut-parleur à 2 voies
Thank you for purchasing an ALPINE product. Before making any installation, please read this
manual thoroughly and familiarize yourself with all procedures and illustrations to insure optimum
results.
Merci pour avoir acheter un produit ALPINE. Avant de faire toute connexions, lire attentivement ce
guide et vous familiariser avec toutes les procédures et illustrations afin d'obtenir des résultats
optimaux.
FEATURES / CARACTÉRISTIQUES

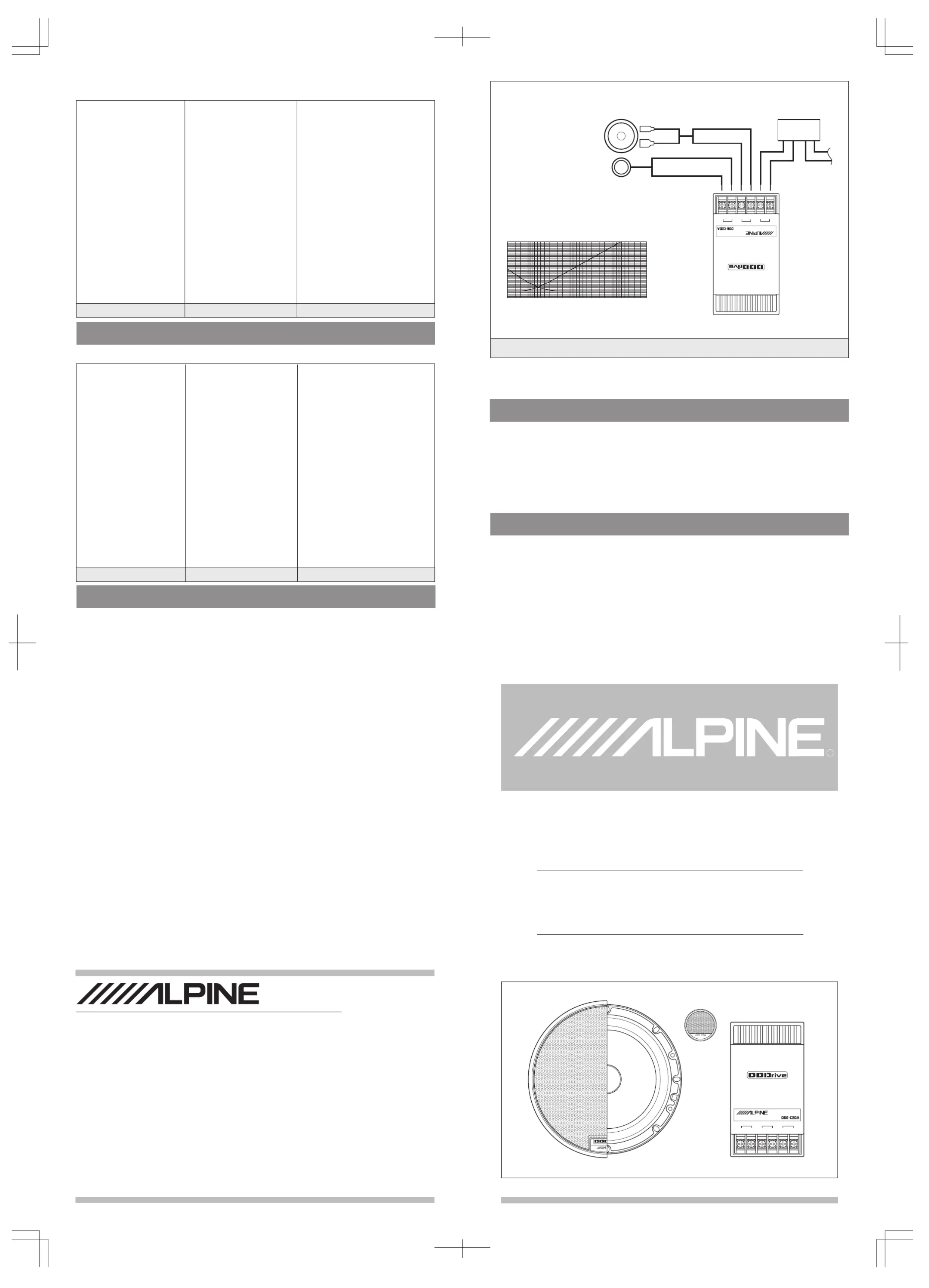

WIRING CONNECTION/CONNEXION DU CÂBLAGE
TWEETER LEVEL HIGH / POINT HAUT DU NIVEAU DU HAUT-PARLEUR AIGU
The polarity of Tweeter indicated on the dividing network is not always the absolute one.
La polarité du haut-parleur d'aigus indiquée dans le circuit diviseur de fréquence n'est pas toujours
l'unité absolue.
•
•
SPECIFICATIONS
FICHE TECHNIQUE
150 Watts
50 Watts RMS
Up to 50 Watts
RMS per speaker
4 ohms
40-35,000 Hz
89 dB/W(1m)
Protein Coated Kraft Pulp
Parachute Cloth
30 mm (1-3/16")
Rubber
67 mm (2-5/8")
52 mm (2-1/16")
Neodymium
Neodymium
63 Hz
0.58
2.48
0.76
11.8 liters (0.42 cu. ft.)
12.8 gr (0.5 oz)
1.4 kg (3 lbs. 1.4 oz)
150 Watts
50 Watts RMS
Supérieure à 50 Watts
RMS par haut parleur
4 ohms
40-35,000 Hz
89 dB/W(1m)
Pâte Kraft enduite de protéine
Toile de parachute
30 mm (1-3/16")
Caoutchouc
67 mm (2-5/8")
52 mm (2-1/16")
Néodyme
Néodyme
63 Hz
0.58
2.48
0.76
11.8 litres (0.42 cu. ft.)
12.8 g (0.5 onces)
1.4 kg (3 livres, 1.4 onces)
DDC-R13H
DDC-R17H
DDC-R13H
DDC-R17H
MODEL
(DDC-R17H)
R
Note : Due to continuing product improvement, specications and design are subject to change without notice.
Nota : En raison des améliorations qui peuvent être apportées au produit, la che technique et la conception son
sujet de changement sans préavis.
MODÈLE
Note : Make connections properly, using the wire label.
Reference model of DDDrive Series featuring revolutionary injection magnet for superior sound
reproduction. This new magnetic circuit structure allows extremely low distortion in sound
reproduction.
An external X-over network allows for easy adjustment and high sound quality.
Le modéle de référence des séries DDDrive represénte un aimant d'injection révolutionnaire pour
une reproduction supérieure du son. Cette nouvelle structure du circuit magnétique permet la
reproduction du son avec une distorsion extrêmement basse.
Un circuit diviseur de fréquence externe permet un réglage aisé et améliore la qualité du son.
®
05-30-6012-00
68P90664W61-A
Printed in Singapore (T)
ALPINE ELECTRONICS, INC.
Tokyo Oce : 1-1-8 Nishi Gotanda,
Shinagawa-ku, Tokyo 141, Japan
Tel. : (03) 3494-1101
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place,Torrance,
California 90501 U.S.A.
Tel. : (310) 326-8000
ALPINE ELECTRONICS OF CANADA, INC.
Suite 203, 7300 Warden Ave. Markham,
Ontario L3R 9Z6, Canada
Tel. : (905) 475-7280
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
6-8 Fiveways Boulevarde
Keysborough, Victoria 3173, Australia
Tel. : (03) 769-0000
ALPINE ELECTRONICS GmbH
Brandenburger Strasse 2-6 D-40880 Ratingen,
Germany
Tel. : 02102-45 50
ALPINE ITALIA S.p.A.
Via C. Colombo 8, 20090 Trezzano Sul
Naviglio Ml, Itary
Tel. : 02-48 40 16 24
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue De La Belle Etoile, Z.I. Paris Nord ll
B.P. 50016 F-95945, Roissy,
Charles De Gaulle Cedex, France
Tel. : 01-48 63 89 89
ALPINE ELECTRONICS OF U.K., LTD.
13 Tanners Drive, Blakelands,
Milton Keynes MK 14 5BU, U.K.
Tel. : 01908-61 15 56
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal De Gamarra 36, Pabellón 32
01013 Vitoria(Alava)-Apdo. 133, Spain
Tel. : 34-45-283588
―＋
INPUT WOOFER TWEETER
□ □ ＋
□＋
□
CROSSOVER NETWORK
―
□―
□
FREQUENCY RESPONSE CURVE
COURBE DE RÉPONSE DE FRÉQUENCE
FREQUENCY (Hz)/FRÉQUENCE (Hz)
RESPONSE IN dB/W (1m)
dB
20 50 100 200 500 1K 2K 5K 10K 20K
0
-10
-20
-30
-40
Transparence/
Transparent
Transparence/Black stripe
Transparent/Raie noire
Transparence/Transparent
Transparence/Blue stripe
Transparent/Raie bleue
Tweeter
/Tweeter
Woofer
/Woofer
AMP
c b
c b c b c b
b
c
―＋
INPUT WOOFER TWEETER
□ □ ＋
□＋
□
CROSSOVER NETWORK
―
□―
□
Tech Wah Paper
108 International Road,
Singapore 62917
é Network unit/Réseau.......................................................... ...x2
è Screw (ø4X20mm)/
Vis (ø4X20mm)...........................................................................x4
ê Speed nut at type/
Écrou de vitesse type plat...........................................................x4
ë Network wire/Câble de réseau..................................................x2

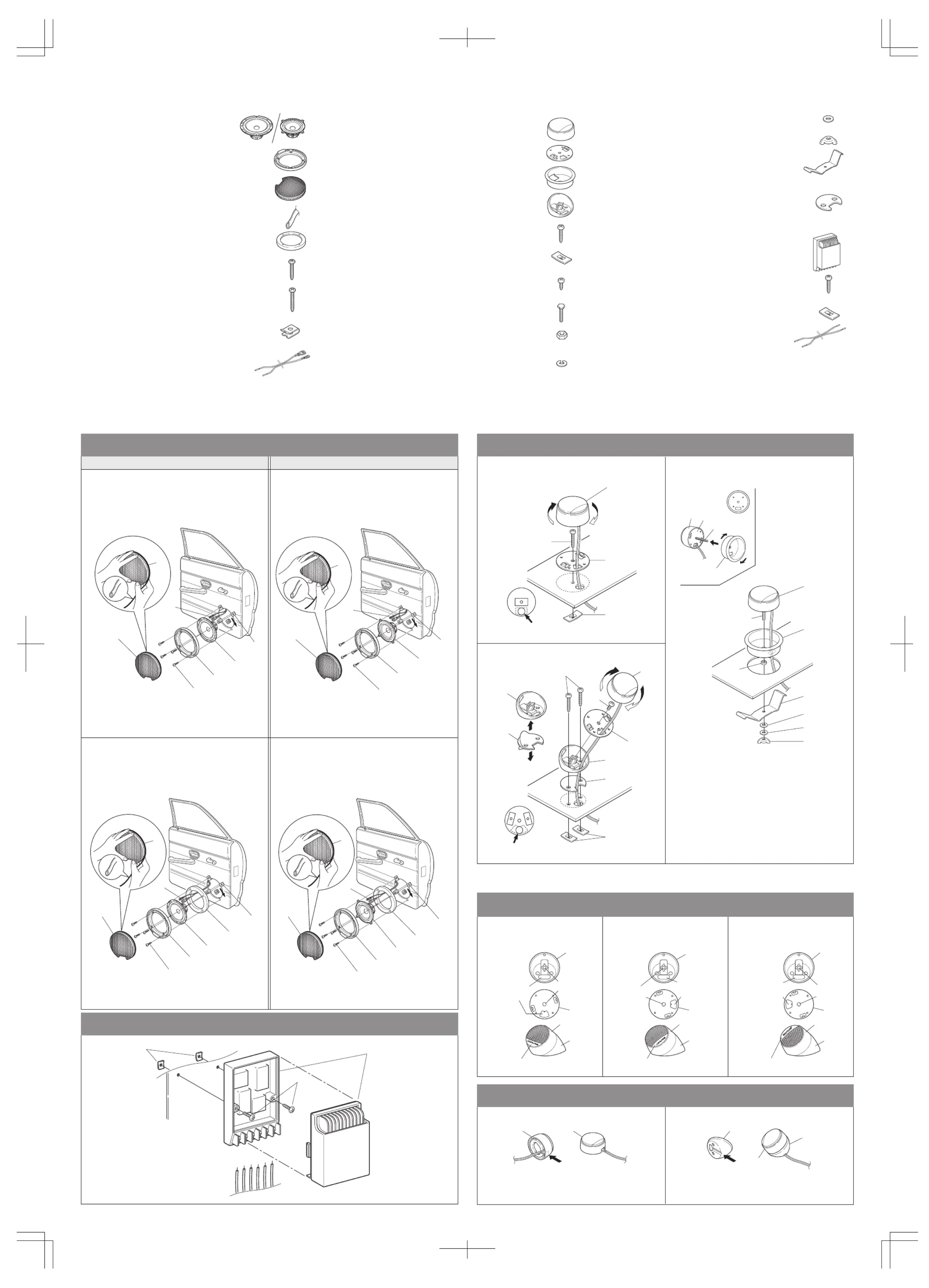

■ Contents/Contenu
For Woofer Mounting/Pour Montage du Woofer
1 Speaker unit (for woofer use)/
Haut parleur (pour woofer usage)................ ................. ........ ...x2
2 Grille/Grille..................................................................................x2
3 Metal net (for woofer use)/Réseau de mailles
métalliques (pour woofer usage)................................ ...............x2
4 Rubber pad (for woofer use)/Coussin en
caoutchouc (pour woofer usage)................................................x2
5 Spacer ring/Anneau écarteur........................................ ............x2
6 Screw (ø4X30mm)/
Vis (ø4X30mm)...........................................................................x8
7 Screw (ø4X45mm)/
Vis (ø4X45mm)...........................................................................x8
8Speed clip U type/
Attache de vitesse type U...........................................................x8
9 Speaker wire/Câble de haut parleur...................................... ...x2
For Tweeter Mounting/Pour Montage du Tweeter
Ä Speaker unit (for tweeter use)/
Haut parleur (pour tweeter usage)..............................................x2
Å Mounting bracket/Support de montage ......................................x2
Ç Flush mounting bracket/Support de
montage encastré.......................................................................x2
É Slant spacer/L'écarteur d'inclinaison...........................................x2
Ñ Self-tapping screw (ø4X20mm) /
Vis auto-taraudeuse (ø4X20mm)................................................x4
ÖSpeed nut/Écrou de vitesse........................................................x4
ÜSelf-tapping screw (ø4X8mm) /
Vis auto-taraudeuse(ø4X8mm) ..................................................x2
áHexagonal machine screw (M4X20mm) /
Vis de machine hexagonale (M4X20mm)...................................x2
àHexagonal nut (M4)/Écrou hexagonale (M4)..............................x2
âSpring washer (M4)/
Rondelle élastique bombée (M4)................................................x2
å Spring bracket/Support de rondelle ............................................x2
ç Sponge cushion (Double side adhesive tape
included)/Coussin en éponge (Bande adhésive
à deux faces fournie)..................................................................x2
For Network mount/Pour montage de réseau
■ Installation procedures/Instructions d'installation
● With spacer/Avec écarteur
● Without spacer/Sans écarteur
● Flush mounting (Template /Montage en
C
C
C
CC)
)
)
))
encastré(GabaritC
C
C
CC)
)
)
))
※ Cut the portion pointed by the arrow using a nipper.
Découper la portion pointée par la flêche à l'aide
d'une pince.
● Surface mounting/ Montage en surface ● Angle mounting/Montage en angle
※ Route out the wire from the portion pointed by the arrow.
Conduire déhors le câble par la portion pointée avec la
êche.
Note: Put the wider side of the rubber pad outside around the metal net .4 3 Nota: Mettre le côté large du coussin en caoutchouc au côté extérieur autour du mailles métallique .4 3
DDC-R13HDDC-R17H
ã Wing nut(M4)/Écrou à ailettes (M4)............................................x2
Adjust the direction of the speed nut so that it doesn’t hinder the hole to use when routing speaker leads.Ö
● On dashboard mounting/
Montage sur le tableau
de bord
● Left front door mounting/
Montage sur la portière
avant gauche
● Right front door mounting/
Montage sur la portière
avant droite
There is an hexagonal hole at the back of speaker unit enter Ä
the head of hexagonal screw machine and install bracket á Å
to speaker unit. To lock in place, adjust holes by projecting to Å
the back of the ush mounting bracket then twist clockwise. Ç
(use to loose it)Ç
Il y a un trou hexagonal à l’arrière de l’unité d’enceinte entrer Ä
la tête de vis de machine hexagonale et installer le support á
Å à l’unité d’enceinte. Pour verrouiller en place, ajuster les
trous en projectant vers l’arrière du support de montage Å
encastré puis tourner en sens horaire. (utiliser pour Ç Ç
déverrouiller)
Ajuster la direction de l’écrou de vitesse de manière à ne pas gêner le trou prévu pour guider les conducteurs de Ö
haute-parleurs.
Lead hole
Trou de conducteur
Lead hole
Trou de
conducteur
Alpine logo position
Position du logo Alpine
Join
Joindre
● With spacer/Avec écarteur
● Without spacer/Sans écarteur
● Surface mounting (Template /Montage en
A
A
A
AA)
)
)
) )
surface (GabaritA
A
A
AA)
)
)
))
Lead hole
Trou de conducteur
● Angle mounting(Template /Montage en
B
B
B
BB)
)
)
))
angle(GabaritB
B
B
BB)
)
)
))
Rear side of Ç
Le revers de Ç
Ä
Å
Ö
É
ç
Ü
Ñ
É
ç
á
ÄÅ
Ç
Ä
á
à
Ç
å
â
ä
ã
Å
É
Ä
É
Ä Ä É
Ä
É
êé
è
ä Flat washer(M4)/Rondelle plate(M4)...........................................x2
1
9
8
7
6
5
4
3
2
1
9
8
6
4
3
2
1
9
8
4
3
2
7
5
1
9
8
4
3
2
(DDC-R17H) (DDC-R13H)
Woofer installation procedure/Instructions d'installation du woofer Tweeter installation procedure/Instructions d'installation du tweeter
Network installation procedure/Instruction d'installation du réseau
Wire pulled to the front board/Câblage tiré à l'avant du tableau
Angle variation (these 3 positions are possible)
Les variations de montage en angle (ces trois positions sont possible)
Ä
Ñ
Å
Ö
Lead hole
Trou de
conducteur
Join
Joindre
Alpine logo position
Position du logo Alpine
Å
É
Ä
É
Alpine logo position
Position du logo Alpine
Lead hole
Trou de
conducteur Join
Joindre
Å
É
Ä
É

Produktspecifikationer

Varumärke: Alpine
Kategori: Inte kategoriserad
Modell: DDC-R17H

Behöver du hjälp?

Om du behöver hjälp med Alpine DDC-R17H ställ en fråga nedan och andra användare kommer att svara dig


Inte kategoriserad Alpine Manualer

Alpine

Alpine CDE-9821RM Bruksanvisning

4 Januari 2025
Alpine

Alpine APF-H100CY Bruksanvisning

4 Januari 2025
Alpine

Alpine APF-F391320-10VW Bruksanvisning

4 Januari 2025
Alpine

Alpine APF-S102VW Bruksanvisning

4 Januari 2025
Alpine

Alpine CHM-S652RF Bruksanvisning

4 Januari 2025
Alpine

Alpine CDM-9803RR Bruksanvisning

4 Januari 2025
Alpine

Alpine CDM-7857RB Bruksanvisning

4 Januari 2025
Alpine

Alpine CDM-9823RR Bruksanvisning

4 Januari 2025
Alpine

Alpine CDE-9882RSi Bruksanvisning

4 Januari 2025
Alpine

Alpine DAI-C990 Bruksanvisning

4 Januari 2025

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

ATen

ATen CL1000 Bruksanvisning

4 Januari 2025
ATen

ATen CS1142 Bruksanvisning

4 Januari 2025
Kramer

Kramer AD-RING Bruksanvisning

4 Januari 2025
BEKO

BEKO BKS 5422 D Bruksanvisning

4 Januari 2025
Esatto

Esatto RU9EEPK Bruksanvisning

4 Januari 2025
Grasslin

Grasslin tako MF 200 Bruksanvisning

4 Januari 2025
JennAir

JennAir JKCHR302ML Bruksanvisning

4 Januari 2025
JennAir

JennAir JKCHL302ML Bruksanvisning

4 Januari 2025
IKEA

IKEA FÖRBÄTTRA 403.275.05 Bruksanvisning

4 Januari 2025
LightKeeper Pro

LightKeeper Pro TEST-200 Bruksanvisning

4 Januari 2025
