Sida 1/4
R
R
R
RR
ALPINE ELECTRONICS MARKETING, INC.
1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-0031, Japan
Phone 03-5496-8231
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
ALPINE ELECTRONICS (BENELUX) GmbH
Leuvensesteenweg 510-B6,
1930 Zaventem, Belgium
Phone 02-725-13 15
ALPINE ELECTRONICS GmbH
Frankfurter Ring 117, 80807 München, Germany
Phone 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
Fletchamstead Highway, Coventry CV4 9TW, U.K.
Phone 0870-33 33 763
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle
Cedex, France
Phone 01-48638989
ALPINE ITALIA S.p.A.
Viale C. Colombo 8, 20090 Trezzano
Sul Naviglio (MI), Italy
Phone 02-484781
HCE-C107D
• OWNER’S MANUAL
Please read before using this equipment.
• MODE D’EMPLOI
Veuillez lire avant d’utiliser cet appareil.
• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch
des Gerätes.
• ISTRUZIONI PER L’USO
Si prega di leggere prima di utilizzare il attrezzatura.
• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du läsa igenom denna
användarhandledning.
•用戶說明書
使用前請一定閱讀本說明書。
Direct Connection Rearview Camera
Designed by ALPINE Japan
Printed in China (Y)
68-10872Z78-A
M3514405010
Qingdao Dongli Xinhaiyuan Printing Co., Ltd.
No.17, jiushuidong road, Qingdao China
Operating Instructions
English
WARNING
This symbol means important instructions. Failure to heed
them can result in serious injury or death.
WHEN REVERSING THE CAR, CHECKING BEHIND AND AROUND THE CAR
MUST BE DONE VISUALLY BY THE DRIVER.
The rearview camera assists the driver in checking behind by sending images to the screen
showing conditions behind the car. The camera uses a wide-angle lens, therefore, there is a
difference in distance perspective between what is normally seen and what appears on the
screen. Also, the images shown by the camera are reversed, so as to appear the same as what is
seen through the rearview mirror.
DO NOT DISASSEMBLE OR ALTER.
Doing so may result in an accident, fire or electric shock.
KEEP SMALL OBJECTS SUCH AS SCREWS OUT OF THE REACH OF CHILDREN.
Swallowing them may result in serious injury. If swallowed, consult a physician immediately.
USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.
(Check with your dealer if you are not sure.) Failure to do so may result in fire, etc.
BEFORE WIRING, DISCONNECT THE CABLE FROM THE NEGATIVE BATTERY
TERMINAL.
Failure to do so may result in electric shock or injury due to electrical shorts.
DO NOT USE BOLTS OR NUTS IN THE BRAKE OR STEERING SYSTEMS TO
MAKE GROUND CONNECTIONS.
Bolts or nuts used for the brake or steering systems (or any other safety-related system), or
tanks should NEVER be used for installations or ground connections. Using such parts could
disable control of the vehicle and cause fire etc.
DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING HOLES.
When drilling holes in the chassis for installation, take precautions so as not to contact, damage
or obstruct pipes, fuel lines, tanks or electrical wiring. Failure to take such precautions may
result in fire.
MAKE THE CORRECT CONNECTIONS.
Failure to make the proper connections may result in fire or product damage.
CHECK THAT THE CAMERA MOUNTING BRACKET IS ATTACHED SECURELY,
AND THAT THE SCREWS ARE TIGHT BEFORE DRIVING.
Failure to do so may result in an accident.
WHEN INSTALLING THE CAMERA, OR WHEN CHECKING IT IS INSTALLED
SECURELY, DO SO AFTER PARKING THE CAR IN A LEVEL, SAFE PLACE,
TURNING OFF THE ENGINE, AND APPLYING THE HAND BRAKE.
Failure to do so may result in an accident.
WHEN USING A DRILL TO MAKE A HOLE, TAKE PRECAUTIONS SUCH AS
WEARING GOGGLES SO FRAGMENTS DO NOT GET INTO THE EYES.
Failure to do so may result in injury.
CAUTION
This symbol means important instructions. Failure to heed
them can result in injury or material property damage.
HAVE THE WIRING AND INSTALLATION DONE BY EXPERTS.
The wiring and installation of this unit requires special technical skill and experience. To ensure
safety, always contact the dealer where you purchased this product to have the work done.
ARRANGE THE WIRING SO IT IS NOT CRIMPED OR PINCHED BY A SHARP
METAL EDGE.
Route the cables and wiring away from moving parts (like the seat rails) or sharp or pointed
edges. This will prevent crimping and damage to the wiring. If wiring passes through a hole in
metal, use a rubber grommet to prevent the wire’s insulation from being cut by the metal edge
of the hole.
USE SPECIFIED ACCESSORY PARTS AND INSTALL THEM SECURELY.
Be sure to use only the specified accessory parts. Use of other than designated parts may
damage this unit internally or may not securely install the unit in place. This may cause parts to
become loose resulting in hazards or product failure.
HALT USE IMMEDIATELY IF A PROBLEM APPEARS.
Failure to do so may cause personal injury or damage to the product. Return it to your
authorized Alpine dealer or the nearest Alpine Service Centre for repairing.
EXCEPT FOR THE REARVIEW CAMERA ITSELF, DO NOT ATTACH ANY PARTS TO
AREAS WHICH WILL GET WET, OR WHERE THERE IS A LOT OF HUMIDITY OR
DUST.
Failure to do so may result in fire or damage.
DO NOT ATTACH THE CAMERA MOUNTING BRACKET TO FLUOROCARBON
RESIN FINISHED CAR BODIES OR GLASS.
Doing so could cause the strength of the camera mounting bracket to weaken, which could
cause it to fall of and cause accidents, injury, or damage to the car body.
DO NOT ATTACH THE CAMERA MOUNTING BRACKET TO ANY SURFACE WHERE
THE ENTIRE ADHESIVE SURFACE CANNOT BE APPLIED.
Doing so could cause the strength of the camera mounting bracket to weaken, which could
cause it to fall of and cause accidents, injury, or damage to the car body.
PRECAUTIONS
• Do not assert any excess pressure to the camera or the mounting, as this could cause the
camera direction to shift, or the camera mounting bracket to come off.
• To prevent the camera lens, mounting and cords from changing colour or shape, or from
deteriorating, wipe with a chemical-free, damp cloth.
• When washing the car, do not using an automatic car washer, or high-pressure washer.
Doing so could cause the camera to come off, damage to the camera cord, or may allow
water to enter the camera or the inside of the car.
• Be sure to disconnect the cable from the (–) battery post before installing your HCE-
C107D. This will reduce any chance of damage to the unit in case of a short-circuit.
• Be sure to connect the colour coded leads according to the diagram. Incorrect connections
may cause the unit to malfunction or damage to the vehicle's electrical system.
• In some cases, to attach the camera, a hole must be drilled in the car body, requiring use of
touch-up paint (retail product) for rust-prevention, and should be prepared beforehand.
Mode d'emploi
Français
AVERTISSEMENT
Ce symbole désigne des instructions importantes. Le non-
respect de ces instructions peut entraîner de graves
blessures, voire la mort.
LORSQUE LE CONDUCTEUR FAIT MARCHE ARRIÈRE, IL DOIT FAIRE
ATTENTION À CE QUI SE PASSE DERRIÈRE ET SUR LES CÔTÉS.
La caméra arrière aide le conducteur à contrôler ce qui se passe derrière le véhicule en
transmettant sur l’écran une vue de l’arrière. La caméra utilise un objectif grand-angulaire et
par conséquent, la distance perçue par le conducteur est différente de la perspective qui
s’affiche à l’écran. De plus, les images captées par la caméra sont inversées afin qu’elles
reproduisent exactement la vue du rétroviseur.
NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL.
Il y a risque d’accident, d’incendie ou de choc électrique.
GARDER LES PETITS OBJETS COMME LES VIS HORS DE PORTEE DES
ENFANTS.
L’ingestion de tels objets peut entraîner de graves blessures. En cas d’ingestion, consulter
immédiatement un médecin.
A UTILISER UNIQUEMENT SUR DES VOITURES A MASSE NEGATIVE DE 12
VOLTS.
(Vérifiez auprès de votre concessionnaire si vous n’en êtes pas certain.) Il y a risque d’incendie,
etc.
AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA BORNE NEGATIVE
DE LA BATTERIE.
Il y a risque de choc électrique ou de blessure par courts-circuits.
NE PAS UTILISER DES ECROUS NI DES BOULONS DU CIRCUIT DE FREINAGE
OU DE DIRECTION POUR LES CONNEXIONS DE MASSE.
Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre
système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l’installation ou la
liaison à la masse. L’utilisation de ces organes peut désactiver le système de contrôle du
véhicule et causer un incendie, etc.
NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS DU FORAGE DES
TROUS.
Lors du forage de trous dans le châssis en vue de l’installation, veiller à ne pas entrer en
contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le
non-respect de cette précaution peut entraîner un incendie.
EFFECTUER CORRECTEMENT LES CONNEXIONS.
Il y a risque de blessures ou de dommages à l’appareil.
AVANT LA CONDUITE, VÉRIFIEZ QUE LE SUPPORT DE FIXATION EST
CORRECTEMENT FIXÉ ET QUE LES VIS SONT BIEN SERRÉES.
Faute de quoi, vous pourriez avoir un accident.
POUR INSTALLER LA CAM
É
RA OU POUR V
É
RIFIER QU’ELLE EST
CORRECTEMENT INSTALL
É
E, GAREZ VOTRE V
É
HICULE DANS UN LIEU SÛR ET
SUR UNE SURFACE PLANE, COUPEZ LE MOTEUR ET METTEZ LE FREIN À MAIN.
Faute de quoi, vous pourriez avoir un accident.
SI VOUS UTILISEZ UNE PERCEUSE POUR FAIRE UN TROU, VEILLEZ À BIEN
VOUS PROTÉGER AVEC DES LUNETTES SPÉCIALES AFIN QU’AUCUN DÉBRIS
NE PÉNÈTRE DANS VOS YEUX.
Faute de quoi, vous pourriez vous blesser.
ATTENTION
Ce symbole désigne des instructions importantes. Le non-
respect de ces instructions peut entraîner des blessures ou
des dommages matériels.
FAIRE INSTALLER LE CABLAGE ET L’APPAREIL PAR DES EXPERTS.
Le câblage et l’installation de cet appareil requiert des compétences techniques et de
l’expérience. Pour garantir la sécurité, faire procéder à l’installation de cet appareil par le
distributeur qui vous l’a vendu.
FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS LE COINCER CONTRE
UNE ARETE METALLIQUE.
Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails d’un siège) et des arêtes
acérées ou pointues. Cela évitera ainsi de coincer et d’endommager les câbles. Si un câble passe
dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine
isolante du câble ne soit endommagée par le rebord métallique de l’orifice.
UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT.
Utiliser uniquement les accessoires spécifiés. L’utilisation d’autres composants que les
composants spécifiés peut causer des dommages internes à cet appareil ou son installation
risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de
provoquer des dommages ou une défaillance de l’appareil.
INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLEME.
Le non-respect de cette précaution peut entraîner des blessures ou endommager l’appareil.
Retourner l’appareil auprès du distributeur Alpine agréé ou un centre de service après-vente
Alpine en vue de la réparation.
OUTRE LA CAMÉRA ARRIÈRE, NE FIXEZ AUCUN OBJET DANS UN ENDROIT
EXPOSÉ À L’HUMIDITÉ OU À LA POUSSIÈRE.
Faute de quoi, vous pourriez endommager votre véhicule ou provoquer un incendie.
NE FIXEZ PAS LE SUPPORT DE FIXATION SUR DES REVÊTEMENTS EN RÉSINE
FLUOROCARBONÉE OU EN VERRE.
Cela risquerait de diminuer la résistance du support de fixation, celui-ci pourrait tomber et
provoquer un accident et des blessures ou endommager le revêtement du véhicule.
ÉVITEZ TOUT EMPLACEMENT DONT LA SURFACE N’EST PAS ASSEZ LARGE
POUR FIXER LE SUPPORT DE FIXATION.
Cela risquerait de diminuer la résistance du support de fixation, celui-ci pourrait tomber et
provoquer un accident et des blessures ou endommager le revêtement du véhicule.
PRÉCAUTIONS
• N’exercez aucune pression excessive sur la caméra ou sur le support ; la caméra pourrait se
déplacer et le support pourrait se détacher.
• Pour éviter que l’objectif change de couleur, que le support se déforme ou que les câbles se
détériorent, nettoyez-les avec un chiffon humide en fibres naturelles.
• Lorsque vous nettoyez votre véhicule, n’utilisez pas les stations de lavage automatique ou
les laveurs à haute pression. La caméra pourrait se détacher, endommager le câble et de
l’eau risquerait de pénétrer à l’intérieur du véhicule et de la caméra.
• S’assurer de déconnecter le câble du pôle (–) de la batterie avant l’installation du HCE-
C107D. Ceci reduit les risques d’endommager l’unité en cas de court-circuit.
• S’assurer de connecter les conducteurs codés en couleur se conformant au schéma. Des
connexions incorrectes peuvent occasionner le manuvais fonctionnement de l’unité ou le
dégât du système électrique du véhicule.
• Dans certains cas, il est nécessaire de percer un trou dans la carrosserie pour installer la
caméra ; dans ce cas, prévoyez une retouche avec une peinture spéciale (vendue dans le
commerce) afin de protéger le véhicule contre la rouille.
Manual de instrucciones
Español
ADVERTENCIA
Este símbolo indica que las instrucciones son importantes.
De no tenerse en cuenta, podría ocasionarse heridas graves
o muerte.
DURANTE LA MARCHA ATRÁS DEL VEHÍCULO, EL CONDUCTOR DEBE
CONTROLAR VISUALMENTE LAS VISTAS LATERAL Y POSTERIOR DEL COCHE.
La cámara trasera ayuda al conductor a comprobar el estado de la vista posterior enviando
imágenes a la pantalla. La cámara utiliza lentes de gran ángulo, por lo que existen diferencias
de perspectiva de distancia entre lo que se ve por la pantalla y lo que hay en realidad.
Asimismo, las imágenes que muestra la cámara están invertidas y se visualizan del mismo
modo que si se viesen a través del espejo retrovisor.
NO DESMONTE NI ALTERE LA UNIDAD.
Si lo hace, podrá ocasionar un accidente, un incendio o una descarga eléctrica.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO LOS TORNILLOS, FUERA DEL
ALCANCE DE LOS NIÑOS.
La ingestión de estos objetos puede provocar lesiones graves. Si esto ocurre, consulte con un
médico inmediatamente.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE TENGAN 12 VOLTIOS
CON NEGATIVO A MASA.
(Consulte a su distribuidor en caso de duda.) De no ser así, podría ocasionar un incendio, etc.
ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL CABLE DEL TERMINAL
NEGATIVO DE LA BATERÍA.
De no hacerlo así, podría ocasionar una descarga eléctrica o heridas debido a cortocircuitos
eléctricos.
NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS O DE DIRECCIÓN
PARA REALIZAR LAS CONEXIONES A MASA.
Los pernos o tuercas empleados en los sistemas de freno o de dirección (o en cualquier otro
sistema relacionado con la seguridad del vehículo), o los depósitos, NUNCA deben utilizarse
para instalaciones de cableado o conexión a masa. Si utiliza tales partes podrá incapacitar el
control del vehículo y provocar un incendio, etc.
EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO TALADRE AGUJEROS.
Si taladra agujeros en el chasis durante la instalación, tome las precauciones necesarias para no
rozar, dañar u obstruir los tubos, las tuberías de combustible, los depósitos o el cableado
eléctrico. De lo contrario, podría provocar un incendio.
REALICE LAS CONEXIONES CORRECTAMENTE.
Una conexión incorrecta puede producir un incendio o dañar el equipo.
ANTES DE INICIAR LA MARCHA, VERIFIQUE QUE EL SOPORTE DE LA CÁMARA SE
HA FIJADO CORRECTAMENTE Y QUE LOS TORNILLOS ESTÁN BIEN APRETADOS.
De lo contrario, podría tener un accidente.
AL INSTALAR LA C
Á
MARA, O DURANTE LA COMPROBACIÓN DE SU
INSTALACIÓN, LLEVE A CABO LA VERIFICACIÓN CON EL VEHÍCULO APARCADO
EN UN LUGAR SEGURO Y NIVELADO, CON EL MOTOR APAGADO Y CON EL
FRENO DE MANO PUESTO.
De lo contrario, podría tener un accidente.
SI UTILIZA UN TALADRO PARA HACER LOS AGUJEROS, PROTÉJASE
ADECUADAMENTE CON GAFAS PROTECTORAS PARA EVITAR QUE LOS
POSIBLES FRAGMENTOS LE ALCANCEN LOS OJOS.
De lo contrario, podría hacerse daño.
PRUDENCIA
Este símbolo indica que las instrucciones son importantes.
De no tenerse en cuenta, podría ocasionarse heridas graves
o daños materiales.
CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFESIONALES.
El cableado y la instalación de este equipo requieren una competencia y experiencia técnica
confirmada. Para garantizar la seguridad, póngase siempre en contacto con el distribuidor al que
ha comprado el equipo para confiarle estas tareas.
DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO SE DOBLEN, NO SE
CONTRAIGAN NI ROCEN UN BORDE METÁLICO AFILADO.
Aleje los cables y el cableado de piezas móviles (como los raíles de los asientos) o de bordes
puntiagudos o afilados. De esta forma evitará dobleces y daños en el cableado. Si los cables se
introducen por un orificio de metal, utilice una arandela de goma para evitar que el borde
metálico del orificio corte el aislamiento del cable.
UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS CORRECTAMENTE.
Asegúrese de utilizar los accesorios especificados solamente. La utilización de otras piezas no
designadas puede ser la causa de daños en el interior de la unidad o de una instalación
incorrecta. Las piezas pueden aflojarse, lo que, además de ser peligroso, puede provocar
averías.
DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE ALGÚN PROBLEMA.
Su uso en estas condiciones podría ocasionar lesiones personales o daños al producto. Lleve la
unidad a un distribuidor Alpine autorizado o al Centro de servicio Alpine más próximo para
repararla.
SALVO LA PROPIA CÁMARA TRASERA, NO COLOQUE NINGUNA OTRA PIEZA
EN ÁREAS EN LAS QUE PUDIERAN MOJARSE O DONDE SE ACUMULE MUCHA
HUMEDAD Y POLVO.
De lo contrario, podría provocar un incendio o una avería.
NO COLOQUE EL SOPORTE DE LA CÁMARA SOBRE ELEMENTOS DEL
VEHÍCULO CON ACABADO DE RESINA DE FLUOROCARBONO NI SOBRE
ELEMENTOS DE VIDRIO.
Si lo hace, podría reducir la resistencia del soporte de la cámara y hacer que se caiga,
provocando un accidente, daños o averías en la carrocería.
NO COLOQUE EL SOPORTE DE LA CÁMARA EN NINGUNA SUPERFICIE EN LA
QUE NO SE PUEDA FIJAR LA SUPERFICIE ADHESIVA POR COMPLETO.
Si lo hace, podría reducir la resistencia del soporte de la cámara y hacer que se caiga,
provocando un accidente, daños o averías en la carrocería.
PRECAUCIONES
• No aplique ninguna presión adicional a la cámara o a su soporte, p1-ya que podría alterar la
dirección de la cámara o desprender el soporte.
• Para evitar que cambie la forma y el color de la lente, el soporte o los cables de la cámara y para
impedir que se deterioren, realice la limpieza con un paño húmedo y sin productos químicos.
• Cuando lave el coche, no lo haga en túneles de lavado ni con máquinas de limpieza a
presión. Si lo hace, la cámara podría desprenderse, el cable podría dañarse o podría
introducirse agua en la cámara o en el interior del vehículo.
• Asegúrese de desconectar el cable del polo (–) de la batería antes de instalar su HCE-
C107D. Esto reducirá las posibilidades de averiar la unidad en caso de cortocircuito.
• Asegúrese de conectar los conductores con clave de colores según el diagrama. Unas
conexiones incorrectas pueden ocasionar un mal funcionamiento de la unidad o pueden
dañar el sistema eléctrico del vehículo.
• En algunos casos, es preciso taladrar un agujero en la carrocería del vehículo para colocar
la cámara, por lo que deberá utilizar pintura para retocar la carrocería y evitar la oxidación.
Esto debe estar preparado antes de llevar a cabo la instalación.
Bedienungsanleitung
Deutsch
WARNUNG
Dieses Symbol weist auf wichtige Anweisungen hin. Bei
Nichtbeachtung besteht die Gefahr von schweren
Verletzungen oder Todesfällen.
WENN DER RÜCKWÄRTSGANG EINGELEGT IST, MUSS DER FAHRER DARAUF
ACHTEN, WAS SICH HINTER ODER NEBEN SEINEM AUTO BEFINDET.
Die Rückfahrkamera hilft dem Fahrer dabei zu sehen, was sich hinter dem Auto befindet, indem
sie Bilder von den Gegebenheiten hinter dem Auto auf den Bildschirm überträgt. Die Kamera
verfügt über ein Weitwinkelobjektiv, daher ist die Perspektive der Distanzen zwischen dem, was
man mit bloßem Auge sieht und dem, was auf dem Bildschirm angezeigt wird, unterschiedlich.
Darüber hinaus ist das von der Kamera angezeigte Bild seitenverkehrt, sodass es der Anzeige
im Rückspiegel entspricht.
GERÄT NICHT ÖFFNEN.
Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.
KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN FERNHALTEN.
Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen.
Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.
NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE
VERWENDEN.
Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.
VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE
ABKLEMMEN.
Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen
Kurzschluss.
BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE
VERWENDEN.
Verwenden Sie für Einbau oder Masseanschluss NIEMALS Bolzen oder Muttern der Brems-
bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks.
Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein
Feuer ausbricht.
BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.
Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf,
die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu
berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.
AUF KORREKTE ANSCHLÜSSE ACHTEN.
Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen.
ÜBERPRÜFEN SIE VOR DEM LOSFAHREN, OB DIE KAMERAHALTERUNG FEST
ANGEBRACHT IST UND OB DIE SCHRAUBEN FESTGEZOGEN SIND.
Andernfalls kann es zu einem Unfall kommen.
WENN SIE DIE KAMERA MONTIEREN ODER IHRE MONTAGE ÜBERPRÜFEN
MÖCHTEN, TUN SIE DIES AN EINEM EBENEN, SICHEREN ORT, SCHALTEN SIE
DEN MOTOR AUS, UND ZIEHEN SIE DIE HANDBREMSE AN.
Andernfalls kann es zu einem Unfall kommen.
WENN SIE MITHILFE EINES BOHRERS EIN LOCH BOHREN, SETZEN SIE EINE
SCHUTZBRILLE AUF, DAMIT KEINE SPLITTER IN DIE AUGEN GELANGEN
KÖNNEN.
Andernfalls könnten Sie sich verletzen.
VORSICHT
Dieses Symbol weist auf wichtige Anweisungen hin. Bei
Nichtbeachtung besteht die Gefahr von Verletzungen bzw.
Sachschäden.
VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.
Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung.
Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei
dem Sie das Gerät erworben haben.
DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE
KANTEN GEQUETSCHT WERDEN.
Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen
verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So
verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer
Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung
durch die Metallkanten der Bohrung.
NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER
EINBAUEN.
Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät
möglicherweise beschädigt, oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen,
stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen.
DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.
Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu
Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.
BRINGEN SIE MIT AUSNAHME DER RÜCKFAHRKAMERA SELBST KEINE TEILE AN
STELLEN AN, DIE NASS WERDEN K
Ö
NNEN ODER AN DENEN VIEL FEUCHTIGKEIT
ODER STAUB ENTSTEHT.
Andernfalls kann ein Feuer oder Schaden verursacht werden.
BRINGEN SIE DIE KAMERAHALTERUNG NICHT AN EINER KAROSSERIE MIT
KUNSTHARZEN AUS FLUORIERTEM KOHLENWASSERSTOFF ODER AN
GLASSFLÄCHEN AN.
Andernfalls könnte die Stärke der Kamerabefestigung abnehmen, sodass die Kamera abfallen
und Unfälle, Verletzungen oder Beschädigungen an der Karosserie verursachen kann.
BRINGEN SIE DIE KAMERAHALTERUNG NICHT AN EINER OBERFLÄCHE AN,
AUF DIE NICHT DIE GESAMTE KLEBEFLÄCHE ANGEWANDT WERDEN KANN.
Andernfalls könnte die Stärke der Kamerabefestigung abnehmen, sodass die Kamera abfallen
und Unfälle, Verletzungen oder Beschädigungen an der Karosserie verursachen kann.
VORSICHTSMASSNAHMEN
• Üben Sie keinen übermäßigen Druck auf die Kamera oder Halterung aus, da dies dazu führen kann, dass
sich die Richtung der Kamera verändert oder dass sich die Kamerahalterung löst.
• Um zu verhindern, dass sich das Kameraobjektiv, die Befestigung und die Kabel in Farbe oder Form
verändern oder verschlechtern, reinigen Sie sie mit einem feuchten, chemikalienfreien Tuch.
• Wenn Sie das Auto waschen, nutzen Sie keine automatische Waschanlage und keinen Hochdruckreiniger.
Andernfalls kann sich die Kamera lösen, das Kamerakabel beschädigt werden oder Wasser ins Innere der
Kamera oder des Autos eindringen.
• Trennen Sie unbedingt das Kabel vom negativen (–) Pol der Batterie, bevor Sie den HCE-C107D
installieren. Dadurch vermeiden Sie die Gefahr einer Beschädigung des Geräts, falls es zu einem
Kurzschluss kommt.
• Schließen Sie die farbcodierten Leitungen wie im Diagramm angegeben an. Falsche Verbindungen können
zu Fehlfunktionen am Gerät oder zu Beschädigungen am elektrischen System des Fahrzeugs führen.
• In manchen Fällen muss zum Befestigen der Kamera ein Loch in die Karosserie gebohrt werden, welches
zur Vorbeugung von Roststellen Reparaturlack (im Handel erhältlich) erfordert und im Voraus angemischt
werden sollte.
Istruzioni per l'uso
Italiano
AVVERTIMENTO
Questo simbolo indica istruzioni importanti. La non
osservanza di tali norme potrebbe causare gravi ferite o
morte.
NELLE MANOVRE DI RETROMARCIA, IL CONDUCENTE DEVE ESEGUIRE UNA
VERIFICA VISIVA NELLA PARTE POSTERIORE E INTORNO AL VEICOLO.
La telecamera per la retromarcia consente al conducente di controllare la parte posteriore del
veicolo visualizzando le relative immagini sullo schermo. Poiché la telecamera si avvale di un
obiettivo grandangolare, tenere presente che la distanza effettiva a occhio nudo è diversa da
quella visibile sullo schermo Inoltre, le immagini mostrate dalla telecamera sono capovolte e
vengono presentate così come verrebbero viste attraverso lo specchietto retrovisore.
NON SMONTARE O MODIFICARE.
Tale azione potrebbe causare incidenti, incendi o scosse elettriche.
TENERE LE PARTI PICCOLE QUALI LE VITI FUORI DALLA PORTATA DEI
BAMBINI.
Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente
un medico.
UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT (SE NON SI È
SICURI, CONTROLLARE CON IL PROPRIO RIVENDITORE).
Diversamente si potrebbero causare incendi o altri danni.
PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL
TERMINALE NEGATIVO DELLA BATTERIA.
Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti.
PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O
DADI DEI SISTEMI DI FRENATA O DI STERZO.
Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema
di sicurezza), o dei serbatoi per eseguire l’installazione o per i collegamenti di terra. L’utilizzo
di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro.
NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI.
Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a non entrare in contatto,
danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non
osservanza di queste precauzioni potrebbe causare incendi.
ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.
Altrimenti ne potrebbero derivarne incendi o danni al prodotto.
PRIMA DI AVVIARE IL VEICOLO, ACCERTARSI CHE IL SUPPORTO DELLA
TELECAMERA SIA FISSATO SALDAMENTE E CHE LE VITI SIANO SERRATE IN
MODO ADEGUATO.
Il mancato rispetto di tali precauzioni può essere causa di incidenti.
PER MONTARE LA TELECAMERA O VERIFICARE CHE SIA STATA FISSATA
SALDAMENTE, PARCHEGGIARE IL VEICOLO SU UN PIANO LIVELLATO E
SICURO, SPEGNERE IL MOTORE E INSERIRE IL FRENO DI STAZIONAMENTO.
Il mancato rispetto di tali precauzioni può essere causa di incidenti.
QUANDO SI USA UN TRAPANO PER EFFETTUARE UN FORO, PRENDERE LE
DOVUTE PRECAUZIONI, AD ESEMPIO INDOSSARE OCCHIALI PROTETTIVI PER
GLI OCCHI.
Il mancato rispetto di tali precauzioni può essere causa di lesioni personali.
ATTENZIONE
Questo simbolo indica istruzioni importanti. La non
osservanza di queste norme potrebbe causare ferite o
provocare danni alle cose.
I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA
PERSONALE QUALIFICATO.
I collegamenti e l’installazione dell’apparecchio richiedono conoscenze tecniche ed esperienza
particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato
acquistato il prodotto per eseguire l’installazione.
SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA
PARTI METALLICHE TAGLIENTI.
Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili
(quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso
un foro metallico, utilizzare un anello di gomma per evitare che l’isolante dei cavi venga
tagliato dal bordo metallico del foro.
UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E INSTALLARLE IN MODO
CORRETTO.
Assicurarsi di utilizzare solo parti accessorie specificate. L’utilizzo di altri componenti potrebbe
danneggiare l’apparecchio all’interno o determinare in un’installazione non corretta. I
componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di
funzionamento o pericoli.
INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI PROBLEMI.
Diversamente si potrebbero causare danni alla persona o al prodotto. Per riparazioni, rivolgersi
ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine.
FATTA ECCEZIONE PER LA TELECAMERA DI RETROMARCIA IN SÉ, NON
FISSARE PARTI SU ZONE CHE POSSONO BAGNARSI O ESSERE INTERESSATE
DA UMIDITÀ O POLVERE.
Il mancato rispetto di tale precauzione può essere causa di incendi o danni.
NON FISSARE IL SUPPORTO DELLA TELECAMERA SU FINESTRINI DI VETRO O
PARTI DI CARROZZERIA TRATTATE CON RESINA FLUOROCARBONICA.
In caso contrario, il supporto della telecamera non avrebbe sufficiente presa e potrebbe
staccarsi provocando incidenti, lesioni personali o danni alla carrozzeria.
NON FISSARE IL SUPPORTO DELLA TELECAMERA SU SUPERFICI CHE NON
CONSENTONO DI INCOLLARE L’INTERA BASE ADESIVA.
In caso contrario, il supporto della telecamera non avrebbe sufficiente presa e potrebbe
staccarsi provocando incidenti, lesioni personali o danni alla carrozzeria.
PRECAUZIONI
• Non esercitare una pressione eccessiva sulla telecamera o il suo supporto, poiché ciò potrebbe
deviarne l’orientamento o farla staccare dalla superficie.
• Per evitare che l’obiettivo, il supporto e i cavi della telecamera cambino di colore o forma o
vengano danneggiati, pulire questi elementi usando un panno umido privo di prodotti chimici.
• Per lavare il veicolo non ricorrere a lavaggi automatici o idropulitrici ad alta pressione. Infatti,
l’eccessiva forza applicata da questi metodi può far staccare la telecamera, danneggiarne i cavi o
consentire all’acqua di penetrare nella telecamera o nell’abitacolo.
• Assicurarsi di scollegare il cavo dal polo negativo (–) della batteria prima di installare il lettore
HCE-C107D. Così facendo, il rischio di danni all’apparecchio in caso di cortocircuiti viene
ridotto.
• Assicurarsi di collegare i cavi differenziati in base al colore in base al diagramma. Collegamenti
errati potrebbero causare problemi di funzionamento o danneggiare il sistema elettrico
dell’automobile.
• In molti casi, per fissare la telecamera è necessario praticare un foro nella carrozzeria, nel qual
caso è necessaria una vernice di ritocco antiruggine (prodotto in commercio) da tenere a portata
di mano.
Om dessa instruktioner
Svenska
VARNING!
Den här symbolen markerar viktig information. Ignorera inte
det som sägs här, eftersom det kan leda till allvarliga
olyckor, till och med dödlig utgång.
NÄR BILEN SKA BACKAS MÅSTE FÖRAREN VISUELLT KONTROLLERA BAKOM
OCH RUNT BILEN.
Backkameran hjälper föraren att titta bakåt genom att skicka bilder till skärmen, där den visar
förhållandena bakom bilen. Kameran använder en vidvinkellins, så därför skiljer sig det
verkliga avståndet från det avstånd man upplever på skärmbilden. Bilderna som kameran visar
har också spegelvänts, så att de visas på samma sätt som det man ser i backspegeln.
TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.
Det kan resultera i en olycka, brand eller elektriska stötar.
FÖRVARA MINDRE FÖREMÅL, SOM T.EX. SKRUVEN, UTOM RÄCKHÅLL FÖR
BARN.
Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.
ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV
(–) JORD.
(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand,
elektriska stötar eller andra skador.
KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET
INNAN ANSLUTNINGARNA GÖRS.
Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.
MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV
BROMSSYSTEMET VID JORDANSLUTNINGAR.
Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan
system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller
jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras
och orsaka bromsfel, brand eller personskada.
SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS,
SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL.
Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller
liknande råkar skadas. Det kan leda till att brand uppstår.
GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.
Felaktiga anslutningar kan orsaka brand eller skador på enheten.
KONTROLLERA ATT KAMERANS FÄSTE SITTER ORDENTLIGT OCH ATT
SKRUVARNA ÄR ÅTDRAGNA INNAN KÖRNING AV BILEN PÅBÖRJAS.
En olycka kan inträffa om detta inte kontrolleras.
NÄR KAMERAN SKA INSTALLERAS, ELLER NÄR MAN KONTROLLERAR ATT
DEN INSTALLERATS KORREKT, MÅSTE BILEN FÖRST PARKERAS PÅ EN PLAN,
SÄKER PLATS, MOTORN STÄNGAS AV OCH HANDBROMSEN DRAS ÅT.
En olycka kan inträffa om detta inte kontrolleras.
ANVÄND SKYDDSGLASÖGON OM DU BORRAR HÅL, SÅ ATT INTE FRAGMENT
HAMNAR I DINA ÖGON.
Personskador kan inträffa om detta inte kontrolleras.
FÖRSIKTIGT!
Den här symbolen markerar viktig information. Ignorera inte
det som sägs här eftersom det kan leda till skador på
person eller egendom.
LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH
MONTERINGEN.
Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet.
Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.
DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER
MOT SKARPA KANTER.
Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex.
bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i
plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot
metallen.
ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN
ORDENTLIGT.
Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten
skadas invändigt eller till ostadig montering på grund av lossnande delar.
AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.
I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till
återförsäljaren för reparation.
FÖRUTOM SJÄLVA KAMERAN FÅR INGA ANDRA DELAR MONTERAS PÅ
PLATSER SOM KAN BLI VÅTA, ELLER DÄR DET FINNS MYCKET FUKT ELLER
DAMM.
Om detta inte beaktas kan det orsaka brand eller skador.
MONTERA INTE KAMERAFÄSTET PÅ PLÅT ELLER GLAS SOM BEHANDLATS
MED FLUORETENPLAST.
Detta kan försvaga kamerafästet som eventuellt kan ramla av och orsaka olyckor, personskador
eller skador på bilens kaross.
MONTERA INTE KAMERAFÄSTET PÅ EN YTA DÄR INTE HELA DEN
SJÄLVHÄFTANDE YTAN KAN APPLICERAS.
Detta kan försvaga kamerafästet som eventuellt kan ramla av och orsaka olyckor, personskador
eller skador på bilens kaross.
ATT OBSERVERA
• Utsätt inte kameran eller fästet för ytterligare belastning, eftersom det kan få kamerans
riktning att ändras eller fästet att lossna.
• För att kameralinsen, fästet och sladdarna inte ska missfärgas, deformeras eller försämras,
kan du torka av dem med en fuktig trasa, fri från kemikalier.
• Använd inte automatiska biltvättar eller högtrycksprutor när bilen ska rengöras. Det kan få
kameran att lossa, skada kamerans sladd eller få vatten att tränga in i kameran eller bilen.
• Koppla bort kabeln från batteriets minuspol (–) innan du installerar HCE-C107D. Då
undviker du risken för kortslutningar som kan skada enheten.
• Se till att du ansluter de färgmärkta kablarna enligt kopplingsschemat. Felaktiga
anslutningar kan göra så att enheten inte fungerar som den ska, och kan också orsaka
skador på fordonets elsystem.
• I vissa fall måste ett hål borras i karossen för infästning av kameran. Då behöver hålet först
också behandlas med rostskyddsfärg (återförsäljarprodukt).
FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE/PARA USO
EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/汽車專用
操作說明
中文(繁)
警告
此標誌提醒用戶當前的操作指示非常重要。如果不按其操作, 可
能會造成嚴重的傷亡事故。
倒車時，駕駛員必須確認汽車後面和周圍都能看見。
汽車後視攝影鏡頭可將影像發送到螢幕上，顯示汽車背後的情況來幫助駕駛員查看。由
於攝影鏡頭使用了廣角鏡頭，因此正常觀看與螢幕上出現的距離感有一定的差異。另
外，攝影鏡頭顯示的影像是反向的，因此與透過後視鏡看見的是相同的影像。
不要分解或改造。
否則，可能導致意外事故、火災或觸電。
不要讓兒童觸及像螺絲這樣的小物體。
吞下小物體會引起嚴重的傷害。如果誤吞，請立即請醫生診治。
僅用於12伏負極（－）接地的汽車。
（如果您無法確定，請向您的代理商確認。）否則可能會造成火災或電擊。
在進行配線之前，請拆下連接在電池負極端子上的電纜。
否則可能會因短路造成電擊或傷害。
不可利用煞車或轉向系統上的螺栓或螺母連接地線。
煞車或轉向系統（或任何其他安全有關系統），或油箱上用的螺栓或螺母，絕對不能利
用於安裝或接地線。否則，將導致汽車控制困難或發生火災等。
鑽孔時注意別損傷配管或電線。
當在底盤上鑽安裝孔時，須特別注意別碰傷管道燃油線路，油箱或電線。否則，可能導
致火災。
進行正確的連接。
連接不妥當，可能導致火災或損壞產品。
在駕駛前請檢查攝影鏡頭是否安裝牢固，螺絲是否擰緊。
否則可能導致事故發生。
安裝攝影鏡頭時，或者在檢查安裝是否牢固時，請將車停在平整、安全的
地面上，關閉引擎並採取手煞車，然後再進行檢查。
否則可能導致事故發生。
使用鑽孔機鑽孔時，請採取預防措施，如戴好防護眼鏡，防止碎片進入眼
睛。
否則可能導致受傷。
注意
此標誌提醒用戶當前的操作指示非常重要。如果不按其操作, 可
能會受傷或損壞設備。
請專業人員進行配線和安裝。
本裝置的配線和安裝需要專門的技術和經驗。為了確保安全，請與您購買的經銷商聯絡
以便安全地進行安裝。
安排配線使不至於被銳利金屬邊鉗夾傷。
電纜、電線須適當迂回避開移動性部件（例如座位滑動軌道）或銳利金屬邊緣以防鉗傷
電線。電線須穿過金屬板孔時，請用橡皮墊圈套住以防電線的絕緣層被金屬孔邊緣割
傷。
使用專用配件並進行安全安裝。
注意限使用指定的附件。使用其他設計零件，可能損壞本機內部，或不能牢固地安裝到
位。導致零件鬆脫發生危險或使機器故障。
發生問題時，請立即停止使用。
否則，可能使個人受傷害或損壞了產品。請將本產品送回到指定的 代銷店或附近Alpine
的Alpine服務中心修理。
除後視攝影鏡頭本身，切勿將任何部件安裝在可能會弄濕的部位，或潮濕
和有很多灰塵的地方。
否則可能導致著火或損壞。
切勿將攝影鏡頭安裝在塗有氟碳化合物的車身或車玻璃上。
否則會造成攝影鏡頭的安裝強度減弱，並可能造成攝影鏡頭掉落而引起交通事故、人員
受傷或損壞車身。
切勿將攝影鏡頭安裝在整個表面都無法使用黏合劑的任何表面。
否則會造成攝影鏡頭的安裝強度減弱，並可能造成攝影鏡頭掉落而引起交通事故、人員
受傷或損壞車身。
使用前請注意
•切勿對攝影鏡頭或安裝架施加任何過大的壓力，否則會造成攝影鏡頭移動或攝影鏡
頭安裝架脫落。
•為了保護攝影鏡頭內部的鏡頭、安裝架和電線不變色或變形、惡化，請使用不含化
學成分的濕布擦拭。
•洗車時，切勿使用自動洗車設備或高壓洗車工具。否則會造成攝影鏡頭脫落、損壞
攝影鏡頭電線，或可能讓水進入攝影鏡頭或汽車內部。
•在安裝您的HCE-C107D前, 請確認從電池(-) 極上斷開電纜。這將減少因出現短路
而損壞本機的機會。
•請確認已按圖示連接了彩色標誌的導線。錯誤的連接會導致本機故障甚或車輛電氣
系統的損壞。
•在某些情況下，安裝攝影鏡頭必須在車身上鑽一個孔，因此需要使用補色筆（零售
產品）以防生鏽，並應事先準備。

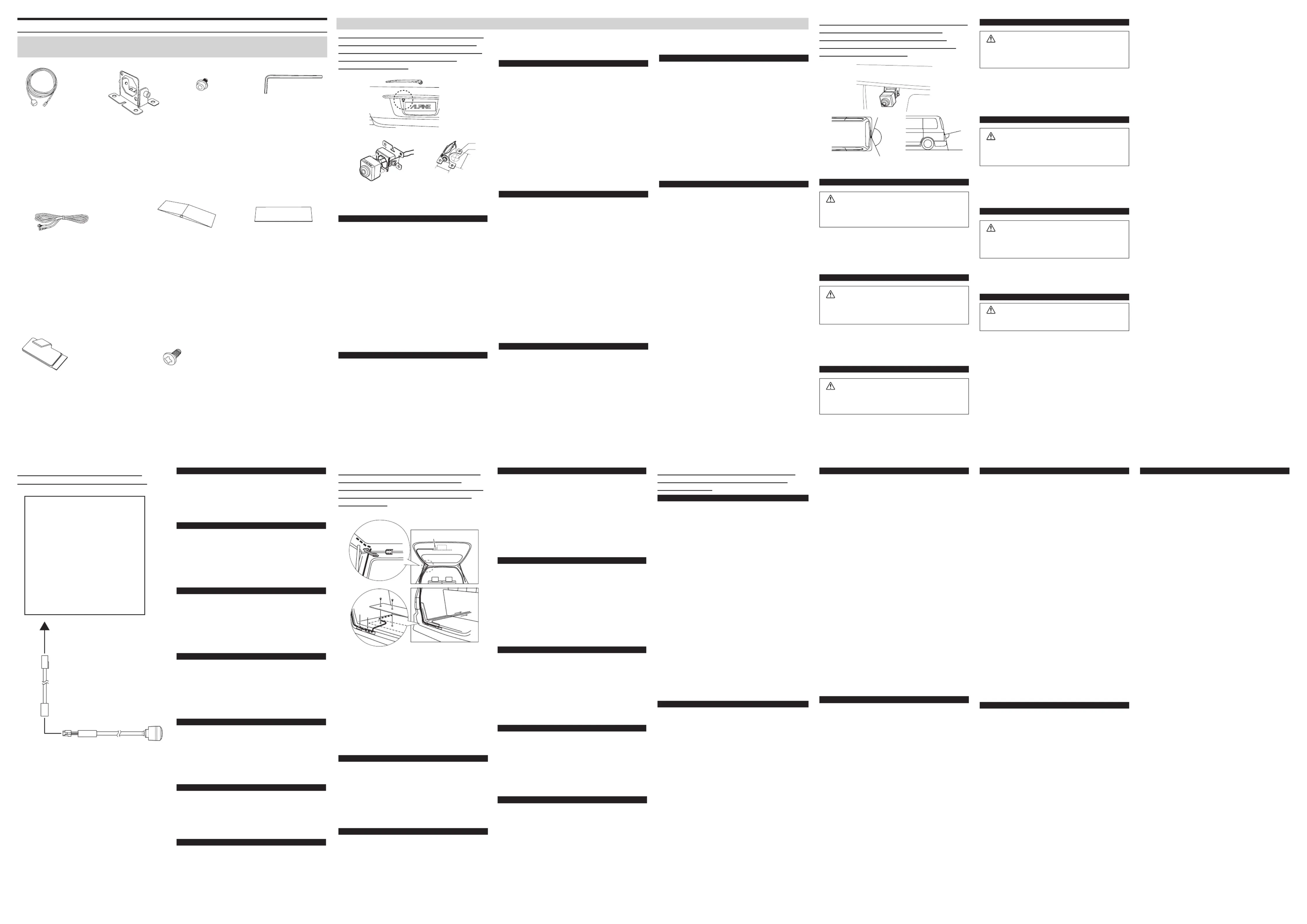

Installation/Installation/Instalación/Montage/Montaggio/Montering/安裝
Check Accessory Parts/Vérifiez les accessoires/Compruebe los accesorios/Überprüfen Sie, ob alle Teile
mitgelifert wurden/Verificare le componenti accessorie/Kontrollera medföljande delar/檢查附隨部件
1Rearview camera
1Caméra de recul
1Cámara de marcha
atrás
1Rückfahrkamera
1Telecamera posteriore
1Backkamera
1倒車鏡頭
2Camera mounting bracket
2Support de fixation
2Soporte de la cámara
2Kamerahalterung
2Supporto telecamera
2Kamerafäste
2攝影鏡頭安裝架
3Hex screw
3Vis hexagonale
3Tornillo hexagonal
3Inbus-Schraube
3Vite a testa
esagonale
3Insexskruv
3六角螺絲
4Hexagonal wrench
4Clé 6 pans
4Llave hexagonal
4Inbus-Schrauben-
schlüssel
4Chiave esagonale
4Insexnyckel
4六角扳手
6Waterproofing pad
6Protège câble étanche
6Dispositivo protector
resistente al agua
6Wasserdichtes Polster
6Protezione impermeabile
6Vattentätningsdyna
6防水墊
7Waterproofing pad adhesive
sheet
7Adhésif pour protège cable
étanche
7Hoja adhesiva para el
dispositivo protector
resistente al agua
7Klebestreifen für
wasserdichtes Polster
7Foglio adesivo protezione
impermeabile
7Självhäftande ark för
vattentätningsdyna
7防水墊黏合片
8Wire clamp
8Attache fils
8Fijador de cables
8Kabelklemme
8Fermacavo
8Sladdklämma
8電線夾
9Tapping screw
9Vis autotaraudeuse
9Tornillo macho
roscador
9Blechschraube
9Vite autofilettante
9Gängpressad skruv
9自攻螺絲
Installation Location/Emplacement de l’installation/Ubicación de la instalación/Montageort/Posizione di montaggio/Monteringsplats/安裝位置
Install to the Rear Garnish/Installez la caméra sur
la carrosserie arrière/Instalación en el acabado
trasero/Montage am Heckklappengriff/Montaggio
sulla modanatura posteriore/Montering i
bakluckan/安裝在後飾條上
Fig.1/Schéma 1/Fig.1/Abb. 1/
Fig.1/Bild 1/圖1
Fig.2/Schéma 2/Fig.2/
Abb. 2/Fig.2/Bild 2/圖2
English
1 .Attach the camera to the camera mounting bracket 2
Pull the camera cable through to the camera mounting bracket
2 3, and secure with the hex screws (see Fig. 1).
2 Loosen the camera mounting bracket 2 and angle adjustment
screw. Determine the attachment angle, and carefully tighten
the angle adjustment screw.
3 Make a 13 mm hole in the rear garnish camera mounting
bracket (see Fig. 2).
4 Pull the camera cable inside the car through the hole made in
step 3.
5 Peel off the adhesive seal from the camera mounting bracket
and attach the camera mounting bracket on the chassis of the
vehicle. If required, fix the camera mounting bracket using
tapping screws.
• Attach the camera in a position where it does not touch the number plate.
• Use retail touch-up paint to paint the surface and surrounding area when a
hole has been made in a metal surface.
• Make sure water cannot enter the hole made for the camera cable. Use
commercially available waterproof tape or sealant.
• If necessary, use a tapping screw 9 to fix the camera mounting bracket (In
the case of a plastic mount area).
Français
1 Fixez la caméra sur le support . Passez le câble de la2
caméra dans le support , puis fixez-le à l’aide des vis2
hexagonaux 3 (schéma 1).
2 Déserrez le support de fixation et insérez en angle la vis de2
réglage. Choisissez l’angle de fixation, puis reserrez
délicatement la vis dans cet angle.
3 Faites un trou de 13 mm dans la carrosserie arrière pour fixer le
support de fixation (schéma 2).
4 Faites passer le câble de la caméra à l’intérieur du véhicule par
le trou fait à l’étape 3.
5 Retirez le film protecteur du support de fixation, puis fixez ce
dernier sur le châssis du véhicule. Le cas échéant, fixez le
support à l’aide des vis autotaraudeuses.
• Fixez la caméra de façon à ce qu’elle ne touche pas la plaque d’immatriculation.
• Si vous avez percé un trou dans une surface métallique, une retouche est
nécessaire sur et autour de la surface avec une peinture spéciale.
• Le trou permettant de faire passer le câble de la caméra doit être
imperméable. Utilisez pour cela du ruban adhésif imperméable ou un
produit d’étanchéité vendu dans le commerce.
• Si besoin est, utilisez une vis autotaraudeuse 9 pour fixer le support de
fixation (notamment si la surface de montage est en plastique).
Español
1 Coloque la cámara en el soporte de la cámara 2. Tire del
cable de la cámara a través del soporte de la cámara y fíjelo2
con los tornillos hexagonales (véase la figura 1).3
2 Afloje el soporte de la cámara 2 e inserte en ángulo el tornillo
de ajuste. Calcule el ángulo de fijación y, con cuidado, apriete
el tornillo en dicho ángulo.
3 Realice un agujero de 13 mm en el soporte de la cámara del
acabado trasero (véase la figura 2).
4 Tire del cable de la cámara desde el interior del coche a través
el agujero del paso 3.
5 Retire el sello adhesivo del soporte de la cámara y fíjelo en el
chasis del vehículo. Si fuera necesario, fije el soporte de la
cámera con ayuda de los tornillos embriados suministrados.
• Coloque la cámara en una posición en la que no toque la matrícula.
• Utilice pintura para retocar la superficie y el área que rodea el agujero
realizado en la superficie de metal.
• Es importante que no entre agua en el orificio del cable de la cámara.
Utilice cinta adhesiva resistente al agua o un sellador.
• Si es necesario, utilice un tornillo macho roscador para fijar el soporte9
de la cámara (en caso de que el área de instalación sea de plástico).
Deutsch
1 Befestigen Sie die Kamera an der Kamerahalterung 2. Führen
Sie das Kamerakabel durch die Kamerahalterung , und2
befestigen Sie sie mit den Inbus-Schrauben (siehe Abb.1).3
2 Lösen Sie die Kamerahalterung 2 und die Schraube zur
Winkelanpassung. Bestimmen Sie den Winkel für die
Anbringung, und ziehen Sie die Schraube für die
Winkelanpassung vorsichtig fest.
3 Bohren Sie ein 13mm großes Loch in die Nähe des
Heckklappengriffs für die Durchführung des Kamerakabels
(siehe Abb. 2).
4 Führen Sie das Kamerakabel durch das in Schritt 3 gebohrte
Loch ins Auto.
5 Lösen Sie die Klebefolie von der Kamerahalterung, und bringen
Sie die Kamerahalterung an der Fahrzeugkarosserie an.
Befestigen Sie die Kamerahalterung gegebenenfalls mit
Schneidschrauben.
• Befestigen Sie die Kamera so, dass sie nicht das Nummernschild berührt.
• Bringen Sie Reparaturlack auf der Oberfläche und um das Loch herum an,
wenn Sie ein solches in eine Metalloberfläche gebohrt haben.
• Stellen Sie sicher, dass durch das Loch für das Kamerakabel kein Wasser
eindringen kann. Verwenden Sie im Handel erhältliches wasserbeständiges
Band oder Dichtungsmittel.
•
Falls nötig, befestigen Sie die Kamerahalterung mit einer Blechschraube 9
(falls der Befestigungsbereich aus Plastik besteht).
Italiano
1 Montare la telecamera sul supporto2. Inserire il cavo nel
supporto della telecamera e fissare quest’ultimo usando le2
viti a testa esagonale (Fig. 1).3
2 Allentare il supporto 2 e la vite di regolazione dell’angolazione.
Stabilire l’angolazione di montaggio e serrare lentamente la vite
di regolazione.
3 Effettuare un foro da 13 mm sul supporto di montaggio nella
modanatura posteriore (Fig. 2).
4 Tirare il cavo della telecamera nell’abitacolo attraverso il foro
praticato al punto 3.
5 Rimuovere la pellicola protettiva dell’adesivo dal supporto della
telecamera e fissare quest’ultimo sul telaio del veicolo. Se
necessario, fissare il supporto della telecamera utilizzando viti
filettanti.
• Fissare la telecamera in una posizione in cui non tocchi la targa.
• Utilizzare la vernice di ritocco sulla superficie e intorno al foro praticato
sulla superficie metallica.
Adjusting the Camera Angle/Réglage de l’angle de
la caméra/Ajuste del ángulo de la cámara/
Anpassen des Kamerawinkels/Regolazione
dell’angolazione della telecamera/Justering av
kameravinkeln/調整攝影鏡頭角度
English
Caution
When adjusting the camera angle, do so after turning
off the engine and applying the hand brake to avoid
an accident.
1 Put the gear shift into reverse (R), and check the image from
the camera on the display.
2 Loosen the camera mounting bracket 2 and angle adjustment
screw. Determine the camera angle, and carefully tighten the
angle adjustment screw.
Français
Attention
Veillez à couper le moteur et à mettre le frein à main
avant de régler l’angle de la caméra afin d’éviter tout
accident.
1 Mettez le levier de vitesse en marche arrière (R), puis vérifiez
l’image de la caméra affichée à l’écran.
2 Déserrez le support de fixation et insérez en angle la vis de2
réglage. Choisissez l’angle de la caméra, puis reserrez
délicatement la vis dans l’angle.
Español
Precaución
Cuando ajuste el ángulo de la cámara, apague
primero el motor y ponga el freno de mano para
evitar posibles accidentes.
1 Ponga la palanca de marchas en marcha atrás (R) y
compruebe la imagen de la cámara que se muestra en la
pantalla.
2 Afloje el soporte de la cámara 2 e inserte en ángulo el tornillo
de ajuste. Calcule el ángulo de la cámara y, con cuidado,
apriete el tornillo en dicho ángulo.
Securing the Camera Cable/Fixation du câble de
la caméra/Fijación del cable de la cámara/
Befestigen des Kamerakabels/Fissaggio del cavo
della telecamera/Infästning av kamerakabeln/
固定攝影鏡頭電纜線
Fig. 4/Schéma 4/Fig. 4/Abb. 4/Fig. 4/Bild 4/圖4
English
1 Secure the camera cable while referring to Fig. 4.
Attach the waterproof pad with the waterproof pad adhesive6
sheet 7, and secure any slack cable around the waterproof
pad .6 using the cord clamp 8
• Ensure the cable does not get caught in the trunk, rear door(s) or any
hinges.
• The cable should go on the outside of car hinges and harness covers.
• After completing wiring, open and close the trunk and the rear doors several
times to confirm the cable is not getting caught or rubbing anywhere.
Français
1 Fixez le câble de la caméra en vous reportant au schéma 4.
Fixez le protège-câbles sur son ruban adhésif , puis fixez6 7
et tendez le câble sortant du protège-câbles à l’aide de6
l’attache-fils 8.
• Assurez-vous que le câble n’est pas coincé dans la malle, dans les portes
arrières ou dans une charnière.
• Le câble doit être hors des protections des charnières et des harnais.
• Une fois le câblage terminé, ouvrez et refermez plusieurs fois la malle
arrière et les portes arrières afin de vous assurez que le câble n’est pas
coincé et qu’il ne subit aucun frottement.
• Assicurarsi che l’acqua non possa penetrare nel foro per l’inserimento del
cavo della telecamera. Sigillare con nastro o sigillante impermeabile.
• Se necessario, utilizzare una vite autofilettante
9
per montare il supporto
della telecamera (se la superficie di montaggio è in plastica).
Svenska
1 . Dra igenom kamerakabeln tillMontera kameran i kamerafästet 2
kamerafästet 2 och dra fast den med insexskruvarna 3 (se Bild 1).
2 Lossa skruven till kamerafästet 2 och vinkeljusteringen.
Bestäm infästningsvinkeln och dra försiktigt åt
justeringsskruven.
3 Borra ett 13 mm hål i bakluckan där kamerafästet ska monteras
(se Bild 2).
4 Dra in kamerakabeln i bilen genom hålet som borrades i steg 3.
5 Ta bort skyddet på kamerafästets självhäftande yta och
montera kamerafästet på bilen. Vid behov kan kameran
monteras med skruvar
• Montera kameran i en position där den inte kommer i kontakt med
nummerplåten.
• Använd rostskyddsfärg på ytan och området kring det borrade hålet om det
gjorts i en yta av metall.
• Se till att vatten inte kan tränga in i hålet som gjordes för kamerans kabel.
Använd vattensäker tejp eller tätningsmedel.
• Använd vid behov en gängpressad skruv
9
för att fixera kamerafästet (om
fästytan är av plast).
Deutsch
Vorsicht
Wenn Sie den Kamerawinkel einstellen, schalten Sie
zunächst den Motor aus und ziehen Sie die
Handbremse an, damit es zu keinem Unfall kommt.
1 Legen Sie den Rückwärtsgang (R) ein, und überprüfen Sie das
Bild der Kamera auf dem Bildschirm.
2 Lösen Sie die Kamerahalterung 2 und die Schraube zur
Winkelanpassung. Bestimmen Sie den Kamerawinkel, und
ziehen Sie die Schraube für die Winkelanpassung vorsichtig
fest.
Italiano
Attenzione
Per evitare incidenti, prima di regolare l’angolazione
della telecamera spegnere il motore e inserire il freno
di stazionamento.
1 Inserire la retromarcia (R) e controllare l’immagine rimandata
sul display dalla telecamera.
2 Allentare il supporto della telecamera 2 e la vite di regolazione
dell’angolazione. Stabilire l’angolazione della telecamera e
serrare lentamente la vite di regolazione.
Svenska
Försiktighet
För att undvika olyckor ska justering av kamerans
vinkel göras först när bilen stängts av och
handbromsen dragits åt.
1 Lägg i backen (R) och kontrollera bilden från kameran på
skärmen.
2 Lossa skruven till kamerafästet och vinkeljusteringen.2
Bestäm kameravinkeln och dra försiktigt åt justeringsskruven.
中文(繁)
小心
調整攝影鏡頭角度時，必須先關閉汽車引擎並採取手煞
車，以免發生事故。
1 R將檔位放入倒車檔位（ ），然後從顯示器上查看來自攝影鏡頭
的影像。
2鬆開攝影鏡頭安裝架2和角度調整螺絲。 確定攝影鏡頭角度，
然後小心擰緊角度調整螺絲。
Español
1 Fije el cable de la cámara siguiendo el diagrama de la figura 4.
Coloque el dispositivo protector resistente al agua con la6
hoja adhesiva correspondiente y fije cualquier cable que7
sobresalga alrededor del dispositivo resistente al agua con6
ayuda del fijador de cables 8.
• Verifique que el cable no queda atrapado en el maletero, las puertas
traseras o en cualquier bisagra.
• El cable debe estar fuera de las protecciones de las bisagras y arneses del
vehículo.
• Una vez finalizado el cableado, abra y cierre el maletero y las puertas
traseras varias veces para comprobar que el cable no queda atrapado ni
plegado en ningún sitio.
Deutsch
1 Befestigen Sie das Kamerakabel anhand Abb. 4.
Befestigen Sie das wasserdichte Polster mit dem6
Klebestreifen für das wasserdichte Polster und befestigen7
Sie lose Kabel um das wasserdichte Polster herum mit der6
Kabelklemme 8.
• Vergewissern Sie sich, dass das Kabel nicht im Kofferraum, an den hinteren
Türen oder Scharnieren eingeklemmt wird.
• Das Kabel sollte über die Scharniere und Kabelabdeckungen hinweg
geführt werden.
• Nachdem die Verkabelung erfolgt ist, öffnen und schließen Sie den
Kofferraum und die hinteren Türen mehrmals, um sicherzustellen, dass das
Kabel nicht eingeklemmt oder berührt wird.
Italiano
1 Fissare il cavo della telecamera come mostrato nella Fig. 4.
Incollare la protezione impermeabile dal lato adesivo 6 7 e
fermare eventuali parti del cavo allentate intorno alla protezione
6 8 utilizzando il fermacavo .
• Accertarsi che il cavo non rimanga impigliato nel portabagagli, negli
sportelli posteriori o nelle cerniere.
• Il cavo deve passare all’esterno delle cerniere dell’auto e dei copricavi.
• Al termine del collegamento, aprire e chiudere più volte il portabagagli e
gli sportelli posteriori, verificando che il cavo non rimanga impigliato o
strisci con parti del veicolo.
Svenska
1 Fäst kamerakabeln enligt anvisningarna i Bild 4.
Sätt fast den vattentäta dynan med det självhäftande arket6
för vattentätningsdynan och fäst eventuellt slak kabel rund7
den vattentäta dynan 6 med sladdklämman 8.
• Se till att kabeln inte fastnar i bagageluckan, bakdörren eller gångjärnen.
• Kabeln ska löpa utanför bilens gångjärn och kabelskydden.
• När dragningen utförts ska du öppna och stänga bagageluckan och
bakdörrarna flera gånger, så att kabeln inte fastnar eller skaver
någonstans.
x 5 x 4
2.5
13
30
21
138°
(A) Rearview camera/Caméra arrière/Cámera trasera/
Rückfahrkamera/Telecamera per retromarcia/Backkamera/
後視攝影鏡頭
(B) To HCE-C107D-compatible product/Vers le produit
compatible avec HCE-C107D/Al producto compatible con el
HCE-C107D/Zum HCE-C107D-kompatiblen Produkt/
Alprodotto compatibile con HCE-C107D/För HCE-C107D-
kompatibel produkt/ HCE-C107D 至 相容產品
(C) Clamper/Attache-fils/Fijador/Klammer/Elemento di
fissaggio/Klämma/電線夾
(D) Waterproofing pad/Protège-câbles imperméable/Dispositivo
protector resistente al agua/Wasserdichtes Polster/
Protezione impermeabile/Vattentätningsdyna/防水墊
x 2
5 Camera extension cable (10.5m)
5 Rallonge câble camera (10,5m)
5 Cable de extensión de la cámera (10,5m)
5 Kameraverlängerungskabel (10,5m)
5 Cavo di prolungs per la telecamera (10,5m)
5 Kameraförlängningskabel (10,5m)
5 攝像頭延長線 (10.5m)
CD
B
A
105°
Specifications/Spécifications/Especificaciones
Technische Daten/Caratteristiche techniche/
Tekniska data/規格
English
Power Requirements ..................................... 6.0V DC (5.5 to 6.5V allowable)
Ground Type ................................................... Negative ground type
Max Power Consumption .............................. 0.9W
Output Image .................................................. Mirror image, VBCS (NTSC
Colour signal system)
Image Output .................................................. 1Vp-p (75ohms)
Image Sensor ................................................. 1/4 type colour CCD image
sensor, aspect ratio 4 : 3
Effective Number of Pixels ............................ 510 (horizontal) x 492 (vertical)
approximately 250,000 pixels
Lens Section .................................................. Focal length: f=1.28mm,
brightness: F=2.8
Angle of field .................................................. Horizontal: Approx 138˚,
Vertical: Approx 105˚
Automatic Image Adjusting Function .......... Automatic metering
adjustment, Automatic white
balance adjustment
Synchro-System ............................................. Internal synchronization
S/N ratio .......................................................... 40dB or more
Resolution (horizontal, centre area) ............ 300 TV lines
Illumination Range ......................................... Approx. 1.5 lx to 100,000 lx
Operating Temperature Range
• Camera section ........................................ –30˚C to +70˚C
Storage Temperature Range
• Camera section ........................................ –40˚C to +85˚C
External Dimensions (W x H x D)
• Camera section (except projection on the rear)
................................................................... 59/64" x 59/64" x 31/32"
(23.4mm x 23.4mm x 24.6mm)
Weight
• Camera section (including cable) ........... 1-1/8 oz. (37g)
Français
Puissance requise .........................................
6,0 V CC (5,5 à 6,5 V admissibles)
Type de masse ............................................... Masse négative
Puissance de sortie maximale ...................... 0,9 W
Image reproduite ............................................ Image miroir, VBCS (système
de signaux couleur NTSC)
Sortie image ................................................... 1 Vp-p (75 ohms)
Capteur d’image ............................................. Capteur d’image CCD couleur
1/4″, format d’image 4 : 3
Nombre effectif de pixels ..............................
510 (horizontal) x 492 (vertical),
environ
250.000 pixels
Section de l’objectif ....................................... Focale: f = 1,28 mm,
luminosité: F = 2,8
Angle de champ ............................................. Horizontal : environ 138°,
Vertical : environ 105°
Fonction de réglage automatique de l’image
......................................................................... Réglage automatique de la
mesure, Réglage automatique
de la balance des blancs
Système de synchronisation ........................ Synchronisation interne
Rapport signal sur bruit ................................ 40 dB ou plus
Résolution (horizontale, zone centrale) ....... 300 lignes TV
Plage d’illumination ....................................... environ 1,5 à 100.000 lx
Plage de températures de fonctionnement
• Section de la caméra ............................... de –30 °C à +70 °C
Plage de température de stockage
• Section caméra ......................................... de –40 °C à +85 °C
Dimensions externes (l x H x P)
• Section de la caméra (partie saillante arrière non comprise)
................................................................... 59/64" x 59/64" x 31/32"
(23,4 x 23,4 x 24,6 mm)
Poids
• Section de la caméra (câble compris) .......... 1-1/8 oz. (37g)
Español
Requisitos de alimentación .......................... 6,0 V CC
(se permite desde 5,5 a 6,5 V)
Tipo de toma de tierra ................................... Tipo toma de tierra negativa
Salida de potencia máxima ........................... 0,9 W
Imagen de salida ............................................
Imagen en espejo, VBCS
(sistema de señal a color NTSC)
Salida de imagen ........................................... 1 Vp-p (75 ohmios)
Sensor de imagen .......................................... Sensor de imagen CCD de 1/4
pulg., relación de aspecto 4 : 3
Número efectivo de píxeles… ....................... 510 (horizontal) x 492
(vertical), aproximadamente
250.000 píxeles
Sección de la lente ........................................ Longitud focal: f = 1,28 mm,
brillo: F = 2,8
Ángulo de campo ........................................... Horizontal: Aprox 138°,
Vertical: Aprox 105°
Función de ajuste de imagen automático
......................................................................... Ajuste de medición
automático, ajuste automático
del balance de blancos
Sistema de sincronización ............................ Sincronización interna
Relación señal-ruido ..................................... Como mínimo 40 dB
Resolución (horizontal, área central) ........... 300 líneas de televisor
Alcance de la iluminación ............................. aprox. de 1,5 a 100.000 lx
Intervalo de temperatura de funcionamiento
• Sección de cámara ................................... entre –30°C y +70°C
Intervalo de temperatura de almacenamiento
• Sección de cámara ................................... entre –40°C y +85°C
Dimensiones externas (ancho x alto x largo)
• Sección de cámara (excepto proyección trasera)
................................................................... 59/64" x 59/64" x 31/32"
(23,4 x 23,4 x 24,6 mm)
Peso
• Sección de cámara (incluido cable) ............... 1-1/8 oz. (37g)
Deutsch
Energieanforderungen .................................. 6,0 V Gleichstrom
(5,5 bis 6,5 V zulässig)
Erdung ........................................................... Negative Erdung
Maximale Ausgangsleistung ......................... 0,9W
Ausgangsbild ................................................. Seitenverkehrt, VBCS
(NTSC-Farbsystem)
Bildausgang ................................................... 1 Vp-p (75 Ohm)
Bildsensor ...................................................... 1/4-Zoll-Farb-CCD-Bildsensor,
Bildseitenverhältnis 4 : 3
Effektive Pixel.................................................
510 (horizontal) x 492 (vertikal),
ca. 250.000 Pixel
Objektiv ........................................................... Brennweite: f = 1,28 mm,
Blendenbereich: F = 2,8
Blickwinkel ..................................................... Horizontal: ca. 138°,
vertikal: ca. 105°
Automatische Bildjustierung ........................ Automatischer
Belichtungsausgleich,
automatischer
Weißabgleich
Synchronisationssystem .............................. Interne Synchronisation
Signal-Rauschabstand .................................. 40 dB oder höher
Auflösung (horizontal, Bildmitte) ................. 300 TV-Zeilen
Beleuchtungsstärke ...................................... ca. 1,5 bis 100.000 lx
Betriebstemperatur
• Kamera ...................................................... –30 °C bis +70 °C
Temperaturbereich Lagerung
• Kamerateil ................................................. –40 °C bis +85 °C
Äußere Abmessungen (B x H x T)
• Kamera (ohne hinteren Überstand) ........ 23,4 x 23,4 x 24,6 mm
Gewicht
• Kamera (einschließlich Kabel) ................ 37g
Italiano
Potenza richiesta ........................................... 6,0 Vcc (intervallo consentito
5,5 - 6,5 V)
Tipo di terra .................................................... Massa negativa
Potenza max in uscita ................................... 0,9 W
Immagine in uscita ........................................ Immagine speculare, VBCS
(sistema dei segnali a colori
NTSC)
Riproduzione immagini ................................. 1 Vp-p (75 ohm)
Sensore immagini .......................................... Sensore immagini CCD a
colori da 1/4, rapporto di
formato 4 : 3
Numero effettivo di pixel ............................... 510 (orizzontale) x 492
(verticale), circa 250.000 pixel
Sezione dell’obiettivo .................................... Lunghezza focale: f = 1,28mm,
luminosità: F = 2,8
Angolo di campo ............................................ Orizzontale: ca. 138°,
verticale: ca. 105°
Funzione di regolazione automatica delle immagini
......................................................................... Regolazione automatica della
misurazione, Regolazione
automatica bilanciamento del
bianco
Sistema di sincronizzazione ......................... Sincronizzazione interna
Rapporto segnale/rumore ............................. 40dB o superiore
Risoluzione (orizzontale, area centrale) ...... 300 righe TV
Campo di illuminazione ................................. circa da 1,5 a 100.000 lx
Intervallo di temperatura di funzionamento
• Sezione telecamera .................................. da –30°C a +70°C
Intervallo di temperature di immagazzinamento
• Telecamera ................................................ da –40°C a +85°C
Dimensioni esterne (L x A x P)
• Sezione telecamera (esclusa proiezione sul retro)
................................................................... 23,4 x 23,4 x 24,6mm
Peso
• Sezione telecamera (inclusi cavi) ........... 37g
Svenska
Strömbehov .................................................... 6,0 V DC (5,5 till 6,5V tillåtet)
Jordning.......................................................... Negativ jord
Maximal uteffekt ............................................. 0,9 W
Utmatningsbild ............................................... Spegelbild, VBCS (NTSC
färgsignalsystem)
Bildutgång ...................................................... 1Vp-p (75 ohm)
Bildsensor ...................................................... typ 1/4 färg CCD bildsensor,
bildförhållande 4 : 3
Effektivt antal bildpunkter ............................. 510 (horisontellt) x 492
(vertikalt), ungefär 250.000
pixels
Objektiv ........................................................... Brännvidd: f = 1,28 mm,
ljusstyrka: F = 2,8
Fältvinkel ........................................................ Horisontell: Ca 138°,
vertikal: Ca 105°
Automatisk bildjustering ............................... Automatisk
mätningsjustering, Automatisk
justering av vitbalans
Synkroniseringssystem ................................ Intern synkronisering
Signalbrusförhållande ................................... 40 dB eller mer
Upplösning (horisontell, mittenområdet) .... 300 tv-linjer
Belysningsintervall ........................................ ungefär 1,5 till 100.000 lx
Driftstemperatur
• Kamera ...................................................... –30 °C till +70 °C
Temperaturintervall vid förvaring
• Kameradel ................................................. –40 °C till +85 °C
Utvändiga mått (B x H x D)
• Kamera (förutom utskjutning bakåt) ...... 23,4 x 23,4 x 24,6 mm
Vikt
• Kamera (inklusive kabel) ......................... 37g
HCE-C107D-compatible Alpine
AV Head Unit*/Unité principale
AV Alpine compatible avec
HCE-C107D*/Unidad principal
AV Alpine compatible con el
HCE-C107D /HCE-C107D-*
kompatibles Alpine AV-
Hauptgerät*/Unità principale
AV Alpine compatibile con
HCE-C107D /HCE-C107D-*
kompatibel Alpine AV
huvudenhet /HCE-C107D*相容
Alpine AV主機*
Camera extension cable (supplied)/
Rallonge câble camera (fournie)/
Cable de extensión de la cámera (suministrada)/
Kameraverlängerungskabel (mitgeliefert)/
Cavo di prolunga per la telecamera (in dotazione)/
Kameraförlängningskabel (medföljer)/
攝像頭延長線（附帶）
Fig.3/Schéma 3/Fig.3/Abb. 3/
Fig.3/Bild 3/圖3
中文(繁)
1 4參考圖 固定攝影鏡頭電纜線。
使用防水墊黏合片 安裝防水墊 ，然後使用電線固定夾 固7 6 8
定防水墊 旁邊所有鬆散的電纜線。6
•
確保電纜線不會卡在行李箱、後車門或鉸鍊內。
•
電纜線應排列在汽車鉸鍊和汽車內部線路蓋子的外面。
•
完成佈線後，打開、關閉行李箱和後車窗數次，來確定電纜線不會被
卡住或有磨擦。
中文(繁)
1將攝影鏡頭安裝在攝影鏡頭安裝架上 。將攝影鏡頭電纜線穿過2
攝影鏡頭安裝架 ，然後用六角螺絲 固定（見圖 ）。2 3 1
2鬆開攝影鏡頭安裝架 和角度調整螺絲。確定安裝角度，並小心2
擰緊角度調整螺絲。
3 2在後飾條攝影鏡頭安裝架上鑽一個13 mm孔（見圖 ）。
4 3將攝影鏡頭電纜線透過步驟 中所鑽的孔穿入汽車。
5從攝像頭安裝板上撕下黏性密封材料，然後將攝像頭安裝板裝到
車輛底盤上。必要時，請用攻絲螺絲固定攝像頭安裝板。
•
將攝影鏡頭安裝在不會碰到車牌的位置。
•
如果是在金屬表面鑽的孔，請使用零售的補色筆在表面和孔的周圍區
域補色。
•
切勿讓水進入鏡頭電纜線穿孔。請使用市場上能購買到的防水膠帶或
密封材料。
•
如果有必要，請使用一個自攻螺絲
9
固定攝影鏡頭安裝架（在安裝部
位是塑料的情況下）。
中文(繁)
電源要求 .......................................................... 6.0V DC（ 至5.5 6.5 V 容許）
接地類型 負接地類型..........................................................
最大功率輸出 ................................................... 0.9W
輸出影像 鏡像， 彩色訊號.......................................................... VBCS NTSC （
系統）
影像輸出 歐姆）.......................................................... 1 Vp-p（75
影像感應器 ....................................................... 1/4 型彩色 CCD 影像感應器，
長寬比 4 : 3
有效畫素數 （垂直）....................................................... 510（水平）x 492
約 250000 畫素
鏡頭部份 焦距：.......................................................... f=1.28mm，亮度：F=2.8
視角 .................................................................. 水平：約138°，垂直：約105°
自動影像調節功能 自動測光調節，自動白平衡調節............................................
同步系統 內部同步..........................................................
訊噪比 或以上.............................................................. 40dB
解析度（水平，中央區域） .............................. 300 電視掃描線
照明範圍 .......................................................... 約 1.5 lx 至 100000 lx
工作溫度範圍
• ..................................................... –30°C 相機部份 至 +70°C
存放溫度範圍
•攝像頭部分 ................................................. –40°C 至 +85°C
外部尺寸（寬 x 高 x 深）
•相機部份（背部突出部份除外） ................. 23.4mm x 23.4mm x 24.6mm
重量
• ............................... 37g相機部份（包括電纜）
English
•
For details on connection, refer to the installation manual of the HCE-
C107D-compatible product. Connect the rear camera input connector only.
* This product can only connect to Alpine Mobile Media Stations with the
dedicated Alpine camera input. For information on HCE-C107D-compatible
products, contact your local authorized Alpine dealer or visit the Alpine
Europe home page (http://www.alpine-europe.com).
Français
•
Pour plus de détails sur la connexion, consultez le guide d’installation du
produit compatible avec HCE-C107D. Raccordez uniquement la borne
d’entrée de la caméra arrière.
* Cet appareil ne peut être raccordé qu’à une station multimédia portable
Alpine via la borne d’entrée de la caméra Alpine. Pour plus d’informations
sur les produits compatibles avec HCE-C107D, contactez votre revendeur
Alpine ou visitez la page d’accueil du site Web Alpine Europe
(http://www.alpine-europe.com).
Español
•
Para obtener más información acerca de la conexión, consulte el manual de
instalación del producto compatible con el HCE-C107D. Conecte
únicamente el conector de entrada de la cámara de visión trasera.
* Este producto sólo puede conectarse a equipos Mobile Media de Alpine con
una entrada exclusiva de cámara de Alpine. Para obtener más información
acerca de los productos compatibles con el HCE-C107D, póngase en
contacto con su distribuidor Alpine autorizado o visite la página principal de
Alpine Europe (http://www.alpine-europe.com).
Deutsch
•
Ausführliche Informationen zu den Anschlüssen finden Sie in der
Installationsanleitung des HCE-C107D-kompatiblen Produkts. Stellen Sie
nur eine Verbindung zur Eingangsbuchse der Rückfahrkamera her.
* Dieses Produkt kann nur mit Mobile-Media Stationen von Alpine mit
geeignetem Alpine-Kameraeingang angeschlossen werden. Weitere
Informationen zu HCE-C107D-kompatiblen Produkten erhalten Sie von
Ihrem autorisierten Alpine-Händler vor Ort oder besuchen Sie die Website
von Alpine Europe (http://www.alpine-europe.com).
Italiano
•
Per informazioni sul collegamento, consultare il manuale di installazione
del prodotto compatibile con HCE-C107D. La telecamera posteriore deve
essere collegata solo al connettore di ingresso.
* Questo prodotto può essere collegato alle Mobile Media Station Alpine solo
tramite l’apposito ingresso per telecamere Alpine. Per informazioni sui
prodotti compatibili con HCE-C107D, rivolgersi al rivenditore Alpine più
vicino oppure visitare il sito Web di Alpine Europe (http://www.alpine-
europe.com).
Svenska
•
För mer information om anslutning, se handboken för den HCE-C107D-
kompatibla produkten. Anslut bara backkameraingången.
* Denna produkt kan enbart anslutas till Alpine Mobile Media Stations med
speciell ingång för Alpine-kameror. För information om HCE-C107D-
kompatibla produkter, kontakta din lokala Alpine-återförsäljare eller gå in
på Alpine Europes hemsida (http://www.alpine-europe.com).
中文(繁)
•
有關連接的詳細資訊，請參閱
HCE-C107D
相容產品的安裝手冊。僅連
接後攝像頭輸入連接器。
*本產品只能連接至具有Alpine專用鏡頭輸入的Alpine Mobile Media
Station HCE-C107D Alpine。有關 相容產品的資訊，請聯絡當地授權的
代理商或造訪 歐洲首頁（ ）。Alpine http://www.alpine-europe.com
Connections/Raccordements/Conexiones/
Anschlüsse/Collegamenti/Anslutningar/連接
Rearview camera/Caméra de recul/
Cámara de marcha atrás/
Rückfahrkamera/Telecamera
posteriore/Backkamera/倒車鏡頭
