Sida 1/2

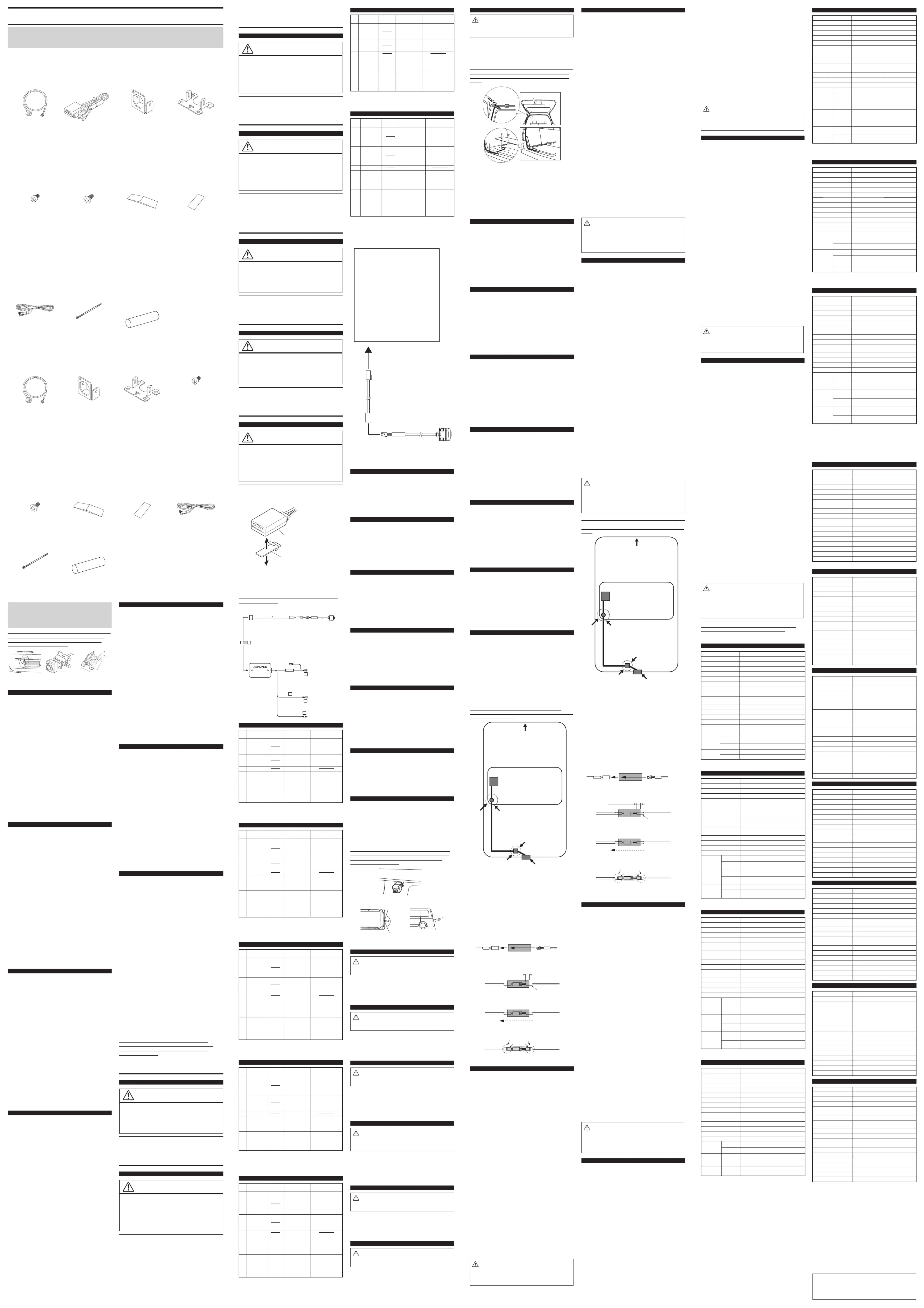

Rearview Camera

HCE-C125

HCE-C127D

• OWNER’S MANUAL

Please read before using this equipment.

• MODE D’EMPLOI

Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN

Léalo antes de utilizar este equipo.

• BEDIENUNGSANLEITUNG

Bitte diese Bedienungsanleitung vor Montage und Gebrauch

des Geräts genau durchlesen.

• ISTRUZIONI PER L’USO

Si prega di leggere prima di utilizzare l’attrezzatura.

• ANVÄNDARHANDLEDNING

Innan du använder utrustningen bör du läsa igenom denna

användarhandledning.

• РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Прочитайте, прежде чем использовать данное

оборудование.

Operating Instructions

English

WARNING

This symbol means important instructions.

Failure to heed them can result in serious

injury or death.

WHEN USING A CAMERA SYSTEM, THE DRIVER MUST

VISUALLY CHECK ACTUAL CONDITIONS AROUND THE

VEHICLE. MAKE SURE THERE ARE NO PERSONS OR ANIMALS

IN THE AREA IN WHICH YOU ARE MANOEUVRING OTHERWISE

YOU COULD INJURE THEM.

A camera assists the driver by sending images to the screen

showing conditions in view of the camera. The camera uses a wide-

angle lens, therefore, there is a difference in distance perspective

between what is normally seen and what appears on the screen.

Also, the images shown by the rearview camera are reversed, so as

to appear the same as what is seen through the rearview mirror.

The camera may not perform to full capability due to variables

such as:

weather conditions such as hard rain, snow, fog or mud

extremely high or low temperatures near camera

slope of vehicle and/or roadway

direct exposure to very bright light such as headlamp or bright sunlight

moving from very dark to very bright light and vice versa such as in

parking garages or tunnels

extremely low light areas

walls or objects that are located diagonally in relation to the camera

retracted mirrors that change camera viewing angle

open doors or trunks

changes to height of vehicle due to loading capacity or hydraulic

suspensions

obstacles located at the corner of the vehicle

DO NOT DISASSEMBLE OR ALTER.

Doing so may result in an accident, fire or electric shock.

KEEP SMALL OBJECTS SUCH AS BOLTS OR SCREWS OUT OF

THE REACH OF CHILDREN.

Swallowing them may result in serious injury. If swallowed, consult

a Doctor immediately.

USE THE CORRECT AMPERE RATING WHEN REPLACING

FUSES.

Failure to do so may result in fire or electric shock.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.

(Check with your dealer if you are not sure.) Failure to do so may

result in fire, etc.

BEFORE WIRING, DISCONNECT THE CABLE FROM THE

NEGATIVE BATTERY TERMINAL.

Failure to do so may result in electric shock or injury due to

electrical shorts.

DO NOT USE BOLTS OR NUTS IN THE BRAKE OR STEERING

SYSTEMS TO MAKE GROUND CONNECTIONS.

Bolts or nuts used for the brake or steering systems (or any

other safety-related system), or tanks should NEVER be used for

installations or ground connections. Using such parts could disable

control of the vehicle and cause fire etc.

DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING HOLES.

When drilling holes in the chassis for installation, take precautions

so as not to contact, damage or obstruct pipes, fuel lines, tanks or

electrical wiring. Failure to take such precautions may result in fire.

MINIMISE DISPLAY VIEWING WHILE DRIVING.

Viewing the display may distract the driver from looking ahead of

the vehicle and cause an accident.

DO NOT SPLICE INTO ELECTRICAL CABLES.

Never cut away cable insulation to supply power to other

equipment. Doing so will exceed the current carrying capacity of

the wire and result in fire or electric shock.

DO NOT INSTALL IN LOCATIONS WHICH MIGHT HINDER

VEHICLE OPERATION, SUCH AS THE STEERING WHEEL OR

SHIFT LEVER.

Doing so may obstruct forward vision or hamper movement etc.

and results in serious accident.

DO NOT ALLOW CABLES TO BECOME ENTANGLED IN

SURROUNDING OBJECTS.

Arrange wiring and cables in compliance with the manual to

prevent obstructions when driving. Cables or wiring that obstruct

or hang up on places such as the steering wheel, shift lever, brake

pedals, etc. can be extremely hazardous.

DO NOT ROUTE ELECTRICAL CABLES NEAR HOT OR MOVING

PARTS

Route the cables and wiring away from hot or moving parts, and

fix them securely to avoid heat/mechanical damage to the cable

insulation, which may result in shortcircuit, fire or electric shock.

MAKE THE CORRECT CONNECTIONS.

When making connections to the vehicle’s electrical system,

be aware of the factory installed components (e.g. on-board

computer). Do not tap into these leads to provide power for this

unit. When connecting the device to the fuse box, make sure the

fuse for the intended circuit of the device has the appropriate

amperage. Failure to do so may result in fire or damage to the unit

and/or the vehicle. When in doubt, consult your Alpine dealer.

USE THIS PRODUCT FOR MOBILE 12 VOLT APPLICATIONS.

Use for other than its designed application may result in fire,

electric shock or other injury.

CHECK THAT THE CAMERA MOUNTINGS IS ATTACHED

SECURELY, AND THAT THE SCREWS ARE TIGHT BEFORE

DRIVING.

Failure to do so may result in an accident.

WHEN INSTALLING OR CHECKING A CAMERA, DO SO AFTER

PARKING THE CAR IN A LEVEL, SAFE PLACE, TURNING OFF

THE ENGINE, AND APPLYING THE HAND BRAKE.

Failure to do so may result in an accident.

WHEN USING A DRILL TO MAKE A HOLE, TAKE PRECAUTIONS

SUCH AS WEARING GOGGLES SO FRAGMENTS DO NOT GET

INTO THE EYES.

Failure to do so may result in injury.

CAUTION

This symbol means important instructions.

Failure to heed them can result in injury or

material property damage.

HAVE THE WIRING AND INSTALLATION DONE BY EXPERTS.

The wiring and installation of this unit requires special technical

skill and experience. To ensure safety, always contact the dealer

where you purchased this product to have the work done.

ARRANGE THE WIRING SO IT IS NOT CRIMPED OR PINCHED

BY A SHARP METAL EDGE.

Route the cables and wiring away from moving parts (like the seat

rails) or sharp or pointed edges. This will prevent crimping and

damage to the wiring.

USE SPECIFIED ACCESSORY PARTS AND INSTALL THEM

SECURELY.

Be sure to use only the specified accessory parts. Use of other

than designated parts may damage this unit internally or may not

securely install the unit in place. This may cause parts to become

loose resulting in hazards or product failure.

CONNECT LEADS PROPERLY

Be sure to connect the color coded leads according to the diagram.

Incorrect connections may cause the unit to malfunction or cause

damage to the vehicle’s electrical system.

HALT USE IMMEDIATELY IF A PROBLEM APPEARS.

Failure to do so may cause personal injury or damage to the

product. Return it to your authorized Alpine dealer or the nearest

Alpine Service Center for repairing.

EXCEPT FOR THE CAMERA, DO NOT ATTACH ANY PARTS TO

AREAS WHICH WILL GET WET, OR WHERE THERE IS A LOT OF

HUMIDITY OR DUST.

Failure to do so may result in fire or damage.

DO NOT ATTACH THE CAMERA MOUNTING TO

FLUOROCARBON RESIN FINISHED CAR BODIES OR GLASS.

Doing so could cause the strength of the camera mounting to

weaken, which could cause it to fall of and cause accidents, injury,

or damage to the car body.

•

DO NOT ATTACH THE CAMERA MOUNTING TO ANY SURFACE

WHERE THE ENTIRE ADHESIVE SURFACE CANNOT BE

APPLIED.

Doing so could cause the strength of the camera mounting to

weaken, which could cause it to fall of and cause accidents, injury,

or damage to the car body.

NOTICE

About Care of Device

Do not assert any excess pressure to the camera or the mounting, as this

could cause the camera direction to shift, or the camera mounting bracket

to come off.

To prevent the camera lens, mounting and cords from changing color or

shape, or from deteriorating, wipe with a chemical-free, damp cloth.

When washing the car, do not using an automatic car washer, or high-

pressure washer. Doing so could cause the camera to come off, damage to

the device cord, or may allow water to enter the camera or the inside of

the car.

In some cases, to attach the device, a hole must be drilled in the car body,

requiring use of touch-up paint (retail product) for rust-prevention, and

should be prepared beforehand.

Be sure to disconnect the cable from the (–) battery post before installing

your HCE-C125. This will reduce any chance of damage to the unit in case

of a short-circuit.

Be sure to connect the color coded leads according to the diagram.

Incorrect connections may cause the unit to malfunction or damage to the

vehicles electrical system.

When making connections to the vehicles electrical system, be aware of the

factory installed components (e.g. on-board computer). Do not tap into

these leads to provide power for this unit. When connecting the HCE-C125

to the fuse box, make sure the fuse for the intended circuit of the HCE-

C125 has the appropriate amperage. Failure to do so may result in damage

to the unit and/or the vehicle. When in doubt, consult your Alpine dealer.

About Rear Camera

The rear camera of this camera system is a dedicated product. Do not

connect it to other cameras.

About Power Connection

Connect a reverse input cable (orange/white) to the power cable of the rear

lamp. For details, consult a dealer purchased camera, or car dealer. Connect

this to a power cable of the rear lamp, but not to the positive of the rear

lamp signal cable.

Do not use mobile phones and wireless devices near the camera.

Doing so may result in noise on the screen or malfunction. It is

recommended to use mobile phones or wireless devices away from the

camera.

About Camera Installation Location

Before installing, make sure there is a enough space to be able to install the

camera. If possible, install the camera in the center of the bumper or other

fitting. If the camera is installed at a distance left or right of center, the

image may differ from the real view.

Confirming the Display Function

To connect the unit, confirm that the monitor will require a compatible

RCA pin jack.

Mode d’emploi

Français

AVERTISSEMENT

Ce symbole désigne des instructions

importantes. Le non-respect de ces

instructions peut entraîner de graves

blessures, voire la mort.

LORSQU’IL UTILISE UN SYSTÈME DE CAMÉRA, LE

CONDUCTEUR DOIT VÉRIFIER VISUELLEMENT LES

CONDITIONS ACTUELLES AUTOUR DU VÉHICULE. IL DOIT

S’ASSURER QU’AUCUNE PERSONNE ET QU’AUCUN ANIMAL

NE SE TROUVE DANS SON CHAMP DE MANOEUVRE AFIN

D’ÉVITER TOUT ACCIDENT.

La caméra permet de guider le conducteur par l’envoi d’images

à l’écran qui indiquent les conditions à l’arrière du véhicule. La

caméra dispose d’un objectif grand-angle. Par conséquent, il existe

une différence entre la distance perçue à l’écran et la distance

réelle. Par ailleurs, les images affichées par la caméra de recul sont

inversées afin qu’elles apparaissent telles que si vous regardiez dans

le rétroviseur.

Il est possible que la caméra ne fonctionne pas correctement dans

les cas suivants:

conditions météorologiques (pluies violentes, neige, brouillard)

températures extrêmes à proximité de la caméra

inclinaison du véhicule et/ou de la route

exposition directe à une source lumineuse intense, notamment aux phares

d’un véhicule ou au soleil

passage de lieux très sombres (des parkings ou des tunnels) à des lieux très

lumineux, et vice versa

endroits extrêmement sombres

murs ou objets situés en diagonale par rapport à la caméra

rétroviseurs repliés qui modifient l’angle de vision de la caméra

portières et/ou coffre ouverts

changement de hauteur du véhicule dû à la capacité de charge ou aux

suspensions hydrauliques

objets situés à l’angle du véhicule

NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL.

Il y a risque d’accident, d’incendie ou de choc électrique.

GARDER LES PETITS OBJETS COMME LES VIS HORS DE

PORTEE DES ENFANTS.

L’ingestion de tels objets peut entraîner de graves blessures. En cas

d’ingestion, consulter immédiatement un médecin.

UTILISER DES FUSIBLES DE L’AMPERAGE APPROPRIE.

Il y a risque d’incendie ou de décharge électrique.

A UTILISER UNIQUEMENT SUR DES VOITURES A MASSE

NEGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n’en êtes pas

certain.) Il y a risque d’incendie, etc.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA

BORNE NEGATIVE DE LA BATTERIE.

Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS UTILISER DES ECROUS NI DES BOULONS DU CIRCUIT

DE FREINAGE OU DE DIRECTION POUR LES CONNEXIONS DE

MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de

direction (ou de tout autre système de sécurité) ou les réservoirs

ne peuvent JAMAIS être utilisés pour l’installation ou la liaison à

la masse. L’utilisation de ces organes peut désactiver le système de

contrôle du véhicule et causer un incendie, etc.

NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS

DU FORAGE DES TROUS.

Lors du forage de trous dans le châssis en vue de l’installation,

veiller à ne pas entrer en contact, endommager ni obstruer de

conduites, de tuyaux à carburant ou de fils électriques. Le non-

respect de cette précaution peut entraîner un incendie.

MINIMISER L’AFFICHAGE EN COURS DE CONDUITE.

La visualisation de l’affichage peut distraire le conducteur de la

conduite du véhicule et, partant, de provoquer un accident.

NE PAS DENUDER LES CABLES ELECTRIQUES.

Ne jamais enlever la gaine isolante pour alimenter un autre

appareil. Il y a risque de dépassement de la capacité de courant et,

partant, d’incendie ou de choc électrique.

NE PAS INSTALLER A DES ENDROITS SUSCEPTIBLES

D’ENTRAVER LA CONDUITE DU VEHICULE, COMME LE

VOLANT OU LE LEVIER DE VITESSES.

La vue vers l’avant pourrait être obstruée ou les mouvements gênés,

etc., et provoquer un accident grave.

NE PAS COINCER LES CABLES AVEC DES OBJETS VOISINS.

Positionner les câbles conformément au manuel de manière à éviter

toute obstruction en cours de conduite. Les câbles qui obstruent ou

dépassent à des endroits tels que le volant, le levier de changement

de vitesses, la pédale de frein, etc., peuvent s’avérer extrêmement

dangereux.

VEILLEZ À NE PAS ACHEMINER LES CÂBLES ÉLECTRIQUES À

PROXIMITÉ DE PIÈCES MOBILES OU CHAUDES.

Acheminez les câbles à l’écart des pièces mobiles ou chaudes et

fixez-les solidement afin de ne pas endommager l’isolant. Dans le

cas contraire, un court-circuit risque de se produire, ce qui peut

provoquer une secousse électrique ou un incendie.

RACCORDEZ LES CÂBLES CORRECTEMENT.

Lorsque vous raccordez des câbles au système électrique du

véhicule, tenez compte des composants installés en usine

(notamment de l’ordinateur de bord). N’utilisez pas ces fils pour

alimenter l’appareil. Lorsque vous raccordez l’appareil au boîtier à

fusibles, vérifiez que le fusible correspondant au circuit de l’appareil

dispose de l’ampérage approprié. Dans le cas contraire, vous risquez

de provoquer un incendie ou d’endommager l’appareil et/ou le

véhicule. En cas de doute, adressez-vous à votre revendeur Alpine.

UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES

DE 12 V.

Toute utilisation autre que l’application désignée comporte un

risque d’incendie, de choc électrique ou de blessure.

•

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE/PARA USO EN AUTOMÓVILES/

SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ТОЛЬКО ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ

AVANT LA CONDUITE, VÉRIFIEZ QUE LE SUPPORT DE LA

CAMÉRA EST CORRECTEMENT FIXÉ ET QUE LES VIS SONT

BIEN SERRÉES.

Faute de quoi, vous pourriez avoir un accident.

POUR INSTALLER LA CAMÉRA OU POUR VÉRIFIER QU’ELLE

EST CORRECTEMENT INSTALLÉE, GAREZ VOTRE VÉHICULE

DANS UN LIEU SÛR ET SUR UNE SURFACE PLANE, COUPEZ LE

MOTEUR ET METTEZ LE FREIN À MAIN.

Faute de quoi, vous pourriez avoir un accident.

SI VOUS UTILISEZ UNE PERCEUSE POUR FAIRE UN TROU,

VEILLEZ À BIEN VOUS PROTÉGER AVEC DES LUNETTES

SPÉCIALES AFIN QU’AUCUN DÉBRIS NE PÉNÈTRE DANS VOS

YEUX.

Faute de quoi, vous pourriez vous blesser.

ATTENTION

Ce symbole désigne des instructions

importantes. Le non-respect de ces

instructions peut entraîner des blessures ou

des dommages matériels.

FAIRE INSTALLER LE CABLAGE ET L’APPAREIL PAR DES

PROFESSIONNELS.

Le câblage et l’installation de cet appareil requiert des compétences

techniques et de l’expérience. Pour garantir la sécurité, faire

procéder à l’installation de cet appareil par le distributeur qui vous

l’a vendu.

FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS LE

COINCER CONTRE UNE ARETE METALLIQUE.

Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails

d’un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de

coincer et d’endommager les câbles.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER

CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L’utilisation d’autres

composants que les composants spécifiés peut causer des

dommages internes à cet appareil ou son installation risque de ne

pas être effectuée correctement. Les pièces utilisées risquent de

se desserrer et de provoquer des dommages ou une défaillance de

l’appareil.

RACCORDER CORRECTEMENT LES CÂBLES

S’assurer de raccorder les conducteurs codés en couleur

conformément au schéma. De mauvaises connexions peuvent

entraîner un mauvais fonctionnement ou endommager le système

électrique du véhicule.

INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLEME.

Le non-respect de cette précaution peut entraîner des blessures ou

endommager l’appareil. Retourner l’appareil auprès du distributeur

Alpine agréé ou un centre de service après-vente Alpine en vue de

la réparation.

OUTRE LA CAMÉRA ARRIÈRE, NE FIXEZ AUCUN OBJET DANS

UN ENDROIT EXPOSÉ À L’HUMIDITÉ OU À LA POUSSIÈRE.

Faute de quoi, vous pourriez endommager votre véhicule ou

provoquer un incendie.

NE FIXEZ PAS LE SUPPORT DE LA CAMÉRA SUR DES

REVÊTEMENTS EN RÉSINE FLUOROCARBONÉE OU EN VERRE.

Cela risquerait de diminuer la résistance du support de la caméra,

celui-ci pourrait tomber et provoquer un accident et des blessures

ou endommager le revêtement du véhicule.

ÉVITEZ TOUT EMPLACEMENT DONT LA SURFACE N’EST PAS

ASSEZ LARGE POUR FIXER LE SUPPORT DE LA CAMÉRA.

Cela risquerait de diminuer la résistance du support de la caméra,

celui-ci pourrait tomber et provoquer un accident et des blessures

ou endommager le revêtement du véhicule.

AVIS

À propos de l’entretien de l’appareil

N’appuyez pas sur la caméra, le capteur d’objets ou le support, car vous

risquez de modifier la direction de l’appareil ou de faire tomber le support

de fixation.

Pour éviter que l’objectif change de couleur, que le support se déforme ou

que les câbles se détériorent, nettoyez-les avec un chiffon humide en fibres

naturelles.

Lorsque vous lavez le véhicule, n’utilisez pas de laveur d’automobiles

automatique ni ne nettoyeur haute pression. Dans le cas contraire, la

caméra risque de se détacher, de l’eau risque de pénétrer dans la caméra

ou à l’intérieur du véhicule, et vous risquez d’endommager le câble de

l’appareil.

S’assurer de déconnecter le câble du pôle (–) de la batterie avant

l’installation du HCE-C125. Ceci reduit les risques d’endommager l’unité

en cas de court-circuit.

S’assurer de connecter les conducteurs codés en couleur se conformant

au schéma. Des connexions incorrectes peuvent occasionner le manuvais

fonctionnement de l’unité ou le dégât du système électrique du véhicule.

Lors de la connexion des câbles au système électrique du véhicule, il faut

être conscient des composants installés en usine (tel qu’un ordinateur

de bord). S’assurer de ne pas brancher à ces conducteurs pour fournir

l’alimentation à cette unité. Lors de la connexion du HCE-C125 au boîtier

à fusible, s’assurer que le fusible du circuit désigné pour le HCE-C125

a l’ampérage approprié. Sinon, I’unité et/ou le véhicule peuvent être

endommagés. En cas de doute, consulter le revendeur Alpine.

Dans certains cas, il est nécessaire de percer un trou dans la carrosserie

pour installer la caméra ; dans ce cas, prévoyez une retouche avec une

peinture spéciale (vendue dans le commerce) afin de protéger le véhicule

contre la rouille.

À propos de la caméra de recul

La caméra de recul de ce système est un produit dédié. Ne la raccordez pas

à d’autres systèmes de caméra.

À propos du raccord d’alimentation

Raccordez un câble d’entrée de feu de recul (orange/blanc) au câble

d’alimentation du feu arrière. Pour plus de détails, contactez votre

revendeur ou votre concessionnaire. Raccordez ce câble au câble

d’alimentation du feu arrière, et non à la borne positive du câble de signal

du feu arrière.

N’utilisez pas de téléphone portable ou de périphérique sans fil près de

la caméra.

Dans le cas contraire, du bruit peut se produire à l’écran ou le système

risque de ne pas fonctionner correctement. Il est recommandé de ne pas

utiliser de téléphone portable ou de périphérique sans fil à proximité de

la caméra.

À propos de l’emplacement d’installation de la camera

Avant l’installation, assurez-vous que l’espace est suffisant pour installer

la caméra. Si cela est possible, installez la caméra au centre du parechocs

arrière. Si vous installez la caméra à gauche ou à droite du centre, l’image

affichée peut ne pas correspondre à la réalité.

Vérification de la fonction d’affichage

Pour raccorder l’appareil, vérifiez que le moniteur requiert une fiche

femelle compatible RCA.

Manual de instrucciones

Español

ADVERTENCIA

Este símbolo indica que las instrucciones

son importantes. De no tenerse en cuenta,

podría ocasionarse heridas graves o muerte.

SI SE UTILIZA UN SISTEMA DE CÁMARA, EL CONDUCTOR

DEBE COMPROBAR VISUALMENTE LAS CONDICIONES REALES

EN TORNO AL VEHÍCULO. DEBE ASEGURARSE DE QUE NO

HAY PERSONAS NI ANIMALES EN LA ZONA EN LA QUE SE

PRETENDE MANIOBRAR. EN CASO CONTRARIO, PODRÍA

PROVOCAR DAÑOS.

Una cámara ayuda al conductor mediante el envío de las imágenes

a la pantalla para comprobar las condiciones en torno al vehículo

a través de la cámara. La cámara utiliza un objetivo gran angular,

por lo que existe una diferencia entre la perspectiva de la distancia

mostrada en la cámara y la que se aprecia realmente de forma

visual. Asimismo, las imágenes mostradas en la cámara de visión

trasera aparecen invertidas para que equivalgan a las que se ven en

el espejo retrovisor.

La cámara puede no funcionar a plena capacidad por distintos

motivos, como:

condiciones climatológicas, por ejemplo, aguaceros, nevadas, niebla o barro

temperaturas demasiado altas o bajas en las proximidades de la cámara

inclinación del vehículo y/o de la carretera

exposición directa a fuentes de luz muy intensas, como faros o la luz solar

directa

cambio drástico y repentino de condiciones de poca luminosidad a mucha

luminosidad, y viceversa, por ejemplo en aparcamientos o túneles

zonas con muy poca iluminación

muros y objetos situados en diagonal con relación a la cámara

espejos retráctiles que puedan modificar el ángulo de la cámara

puertas o maletero abierto

cambios en la altura del vehículo debido a aumento de carga o suspensión

hidráulica

objetos situados en la esquina del vehículo

NO DESMONTE NI ALTERE LA UNIDAD.

Si lo hace, podrá ocasionar un accidente, un incendio o una

descarga eléctrica.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO LOS

TORNILLOS, FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos objetos puede provocar lesiones graves. Si esto

ocurre, consulte con un médico inmediatamente.

UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE

FUSIBLES.

De lo contrario, puede producirse un incendio o una descarga

eléctrica.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE

TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser así, podría

ocasionar un incendio, etc.

ANTES DE EFECTUAR LA INSTALACIÓN DESCONECTE EL

CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.

De no hacerlo así, podría ocasionar una descarga eléctrica o heridas

debido a cortocircuitos eléctricos.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS

O DE DIRECCIÓN PARA REALIZAR LAS CONEXIONES A MASA.

Los pernos o tuercas empleados en los sistemas de freno o de

dirección (o en cualquier otro sistema relacionado con la seguridad

del vehículo), o los depósitos, NUNCA deben utilizarse para

instalaciones de cableado o conexión a masa. Si utiliza tales partes

podrá incapacitar el control del vehículo y provocar un incendio,

etc.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO TALADRE

AGUJEROS.

Si taladra agujeros en el chasis durante la instalación, tome las

precauciones necesarias para no rozar, dañar u obstruir los tubos,

las tuberías de combustible, los depósitos o el cableado eléctrico. De

lo contrario, podría provocar un incendio.

REDUZCA AL MÁXIMO LA VISUALIZACIÓN DE LA PANTALLA

MIENTRAS CONDUCE.

El conductor puede distraer su atención de la carretera mientras

mira la pantalla y ocasionar un accidente.

NO EMPALME CABLES ELÉCTRICOS.

Nunca corte el aislamiento de un cable para suministrar energía

a otro equipo. Esto hace que la capacidad portadora del cable se

supere y puede ser la causa de incendios o descargas eléctricas.

NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN

INTERFERIR CON LA OPERACIÓN DEL VEHÍCULO, COMO

EL VOLANTE DE DIRECCIÓN O LA CAJA DE CAMBIOS DE

VELOCIDAD.

Esto podría obstaculizar la visibilidad y dificultar el movimiento,

etc. y provocar accidentes graves.

IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJETOS

SITUADOS ALREDEDOR.

Disponga la instalación eléctrica y los cables conforme a lo descrito

en el manual para evitar obstáculos durante la conducción. Los

cables que obstaculizan la conducción o que cuelgan de partes del

vehículo como el volante de dirección, la palanca de cambios, los

pedales de freno, etc., se consideran extremadamente peligrosos.

NO COLOQUE CABLES ELÉCTRICOS CERCA DE PIEZAS

CALIENTES O MÓVILES.

Aleje los cables de las piezas móviles o calientes y fíjelos con

seguridad para que no se produzcan daños por temperatura/

mecánica en el aislante del cable. Si no sigue estas instrucciones,

podría provocar un cortocircuito, un incendio o sufrir una descarga

eléctrica.

REALICE LAS CONEXIONES CORRECTAMENTE.

Cuando realice las conexiones del sistema eléctrico del vehículo,

debe tener EN CUENTA los componentes instalados de fábrica

(por ejemplo, el ordenador de a bordo). No utilice estos cables para

alimentar la unidad. Cuando conecte el dispositivo a la caja de

fusibles, asegúrese de que el fusible correspondiente a cada circuito

del dispositivo tiene el amperaje adecuado. Si no lo hace, podría

provocar un incendio o dañar la unidad y/o el vehículo. Si tiene

dudas, póngase en contacto con su distribuidor Alpine.

UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES DE

12 V.

Si se emplea para otra aplicación distinta de la prevista, podría

producirse un incendio, una descarga eléctrica u otras lesiones.

ANTES DE INICIAR LA MARCHA, VERIFIQUE QUE EL SOPORTE

DE LA CÁMARA SE HA FIJADO CORRECTAMENTE Y QUE LOS

TORNILLOS ESTÁN BIEN APRETADOS.

De lo contrario, podría tener un accidente.

AL INSTALAR LA CÁMARA, O DURANTE LA COMPROBACIÓN

DE SU INSTALACIÓN, LLEVE A CABO LA VERIFICACIÓN

CON EL VEHÍCULO APARCADO EN UN LUGAR SEGURO Y

NIVELADO, CON EL MOTOR APAGADO Y CON EL FRENO DE

MANO PUESTO.

De lo contrario, podría tener un accidente.

•

SI UTILIZA UN TALADRO PARA HACER LOS AGUJEROS,

PROTÉJASE ADECUADAMENTE CON GAFAS PROTECTORAS

PARA EVITAR QUE LOS POSIBLES FRAGMENTOS LE

ALCANCEN LOS OJOS.

De lo contrario, podría hacerse daño.

PRUDENCIA

Este símbolo indica que las instrucciones

son importantes. De no tenerse en cuenta,

podría ocasionarse heridas graves o daños

materiales.

CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFESIONALES.

El cableado y la instalación de este equipo requieren una

competencia y experiencia técnica confirmada. Para garantizar la

seguridad, póngase siempre en contacto con el distribuidor al que

ha comprado el equipo para confiarle estas tareas.

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES

NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE

METÁLICO AFILADO.

Aleje los cables y el cableado de piezas móviles (como los raíles de

los asientos) o de bordes puntiagudos o afilados. De esta forma

evitará dobleces y daños en el cableado.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS

CORRECTAMENTE.

Asegúrese de utilizar los accesorios especificados solamente. La

utilización de otras piezas no designadas puede ser la causa de

daños en el interior de la unidad o de una instalación incorrecta.

Las piezas pueden aflojarse, lo que, además de ser peligroso, puede

provocar averías.

CONECTE LOS CABLES CORRECTAMENTE

Asegúrese de conectar los conductores con clave de colores según el

diagrama. Si realiza las conexiones incorrectamente, podría averiar

la unidad o dañar el sistema eléctrico del vehículo.

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE

ALGÚN PROBLEMA.

Su uso en estas condiciones podría ocasionar lesiones personales

o daños al producto. Lleve la unidad a un distribuidor Alpine

autorizado o al Centro de servicio Alpine más próximo para

repararla.

SALVO LA PROPIA CÁMARA TRASERA, NO COLOQUE

NINGUNA OTRA PIEZA EN ÁREAS EN LAS QUE PUDIERAN

MOJARSE O DONDE SE ACUMULE MUCHA HUMEDAD Y

POLVO.

De lo contrario, podría provocar un incendio o una avería.

NO COLOQUE EL SOPORTE DE LA CÁMARA SOBRE

ELEMENTOS DEL VEHÍCULO CON ACABADO DE RESINA DE

FLUOROCARBONO NI SOBRE ELEMENTOS DE VIDRIO.

Si lo hace, podría reducir la resistencia del soporte de la cámara y

hacer que se caiga, provocando un accidente, daños o averías en la

carrocería.

NO COLOQUE EL SOPORTE DE LA CÁMARA EN NINGUNA

SUPERFICIE EN LA QUE NO SE PUEDA FIJAR LA SUPERFICIE

ADHESIVA POR COMPLETO.

Si lo hace, podría reducir la resistencia del soporte de la cámara y

hacer que se caiga, provocando un accidente, daños o averías en la

carrocería.

AVISO

Observaciones sobre el cuidado del dispositivo

No ejerza nunca presión excesiva sobre la cámara, sensor de objetos o el

soporte. Si lo hace, podría cambiar la dirección del dispositivo o el soporte

podría soltarse.

Para evitar que cambie la forma y el color de la lente, el soporte o los cables de

la cámara y para impedir que se deterioren, realice la limpieza con un paño

húmedo y sin productos químicos.

Cuando lave el vehículo, no lo haga en un puesto de lavado automático ni

con mangueras de alta presión. Si lo hace, podría desprender la cámara,

dañar el cable del dispositivo o dejar entrar agua en la cámara o en el

interior del vehículo.

Asegúrese de desconectar el cable del polo (–) de la batería antes de instalar

su HCE-C125. Esto reducirá las posibilidades de averiar la unidad en caso

de cortocircuito.

Asegúrese de conectar los conductores con clave de colores según

el diagrama. Unas conexiones incorrectas pueden ocasionar un mal

funcionamiento de la unidad o pueden dañar el sistema eléctrico del

vehículo.

Cuando haga las conexiones al sistema eléctrico del vehículo, tenga

en cuenta los componentes que vienen instalados de fábrica (como un

computador incorporado, por ejemplo). No conecte a estos conductores

para proporcionar alimentación a esta unidad. Al conectar el HCE-C125

a la caja de fusibles, asegúrese de que el fusible designado para el circuito

del HCE-C125 sea del amperaje adecuado. De lo contrario, Ia unidad

y/o el vehículo podrán sufrir daños. Cuando tenga dudas, consulte a su

distribuidor Alpine.

En algunos casos, es preciso taladrar un agujero en la carrocería del

vehículo para colocar la cámara, por lo que deberá utilizar pintura para

retocar la carrocería y evitar la oxidación. Esto debe estar preparado antes

de llevar a cabo la instalación.

Observaciones sobre la cámara trasera

La cámara trasera de este sistema es un producto exclusivo para su función.

No conecte ninguna otra cámara.

Observaciones sobre las conexiones eléctricas

Conecte un cable de entrada inverso (naranja/blanco) al cable de

alimentación del faro trasero. Para obtener más información, póngase en

contacto con la tienda en que compró la cámara o con su concesionario.

Conecte el dispositivo a un cable de alimentación del faro trasero, pero no

al extremo positivo del cable de señal del faro trasero.

No utilice teléfonos móviles ni dispositivos inalámbricos cerca de la

cámara.

Si lo hace, podría provocar interferencias en la pantalla o un mal

rendimiento. Se recomienda usar teléfonos móviles y dispositivos

inalámbricos lejos de la cámara.

Observaciones sobre la ubicación de la instalación de la cámara

Antes de realizar la instalación, debe comprobar que hay espacio suficiente

para poder instalar la cámara. Si es posible, instale la cámara en el centro

del parachoques o en otro accesorio. Si la cámara se instala demasiado a

la izquierda o a la derecha con respecto al centro, la imagen no coincidirá

con la vista real.

Confirmación de la función de visualización

Para conectar la unidad, confirme que la pantalla aceptará una toma

compatible con conectores de patilla RCA.

Bedienungsanleitung

Deutsch

WARNUNG

Dieses Symbol weist auf wichtige

Anweisungen hin. Bei Nichtbeachtung

besteht die Gefahr von schweren

Verletzungen oder Todesfällen.

DER FAHRER MUSS BEI VERWENDUNG EINES

KAMERASYSTEMS DIE TATSÄCHLICHE SITUATION IM UMFELD

DES FAHRZEUGS IM AUGE BEHALTEN. ER MUSS DARAUF

ACHTEN, DASS SICH WEDER MENSCHEN NOCH TIERE UM DAS

FAHRZEUG HERUM AUFHALTEN. ANDERNFALLS KÖNNTEN

DIESE VERLETZT WERDEN.

Die Kamera unterstützt den Fahrer durch die Anzeige der Situation

im Sichtfeld der Kamera am Bildschirm. Die Kamera arbeitet mit

einem Weitwinkelobjektiv, wodurch Entfernung und Perspektive

auf dem Bildschirm anders dargestellt werden, als das menschliche

Auge sie sieht. Darüber hinaus ist die Anzeige der Rückfahrkamera

spiegelverkehrt und entspricht damit dem Blick in den Rückspiegel.

In folgenden Situationen erbringt die Kamera unter Umständen

nicht die volle Leistung:

ungünstige Wetterbedingungen wie starker Regen, Schnee, Nebel oder

Schlamm

sehr hohe oder niedrige Temperaturen im Umfeld der Kamera

Fahrzeug in geneigter Position und/oder Straße mit Gefälle

direkter Einfall sehr starken Lichts wie von Autoscheinwerfern oder hellem

Sonnenlicht

Fahrzeug wechselt von sehr heller in sehr dunkle Umgebung oder

umgekehrt, beispielsweise in einem Parkhaus oder Tunnel

sehr schwach beleuchtete Umgebung

Mauern oder Objekte, die sich diagonal zur Kamera befinden

eingeklappte Spiegel, die den Sichtwinkel der Kamera verändern

offene Türen oder Kofferraumdeckel

Änderungen an der Fahrzeughöhe aufgrund der Beladung oder der

hydraulischen Radaufhängung

Objekte, die sich an einer Ecke des Fahrzeugs befinden

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines

elektrischen Schlages.

HALTEN SIE KLEINE GEGENSTÄNDE WIE BATTERIEN ODER

SCHRAUBEN VON KINDERN FERN.

Werden solche Gegenstände verschluckt, besteht die Gefahr

schwerwiegender Verletzungen. Suchen Sie unverzüglich einen

Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN

AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen

Schlages.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS

AN MASSE VERWENDEN.

(Fragen Sie im Zweifelsfall Ihren Händler.) Andernfalls besteht

Feuergefahr usw.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER

BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder

Verletzungsgefahr durch einen Kurzschluss.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS

MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen

oder Muttern der Brems- bzw. Lenkanlage oder eines anderen

sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls

besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug

verlieren oder ein Feuer ausbricht.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT

BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren,

achten Sie unbedingt darauf, die Kraftstoffleitungen und andere

Leitungen, den Benzintank und elektrische Kabel nicht zu

berühren, zu beschädigen oder zu blockieren. Andernfalls besteht

Feuergefahr.

WÄHREND DER FAHRT MÖGLICHST WENIG AUF DEN

BILDSCHIRM SCHAUEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen

Unfall verursachen.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom

zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels

überschritten, und es besteht Feuergefahr oder die Gefahr eines

elektrischen Schlages.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES

BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS

LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne

gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt,

dass Unfallgefahr besteht.

DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN

GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie

beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im

Schalthebel, im Bremspedal usw. verfangen, können zu äußerst

gefährlichen Situationen führen.

ELEKTROKABEL NICHT IN DER NÄHE VON BAUTEILEN

VERLEGEN, DIE HEISS WERDEN KÖNNEN ODER BEWEGLICH

SIND.

Verlegen Sie Kabel und sonstige Leitungen in ausreichendem

Abstand zu Bauteilen, die sich erhitzen können oder beweglich

sind, und sichern Sie die Kabel. Andernfalls besteht die Gefahr

von mechanischen oder Hitzeschäden an der Kabelisolierung, die

zu Kurzschlüssen, Feuer oder einem elektrischen Schlag führen

können.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Wenn Sie Anschlüsse an das elektrische System des Fahrzeugs

vornehmen, berücksichtigen Sie bitte alle werkseitig bereits

installierten Komponenten (z. B. Bord-Computer). Zapfen Sie

nicht die Leitungen solcher Komponenten an, um dieses Gerät mit

Strom zu versorgen. Wenn Sie das Gerät an den Sicherungskasten

anschließen, achten Sie darauf, dass die Sicherung für den

Stromkreis, an den Sie das Gerät anschließen wollen, einen

geeigneten Ampere-Wert aufweist. Andernfalls kann es zu einem

Feuer oder zu Schäden am Gerät und/oder am Fahrzeug kommen.

Wenden Sie sich im Zweifelsfall bitte an Ihren Alpine-Händler.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM

FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen

Schlages oder anderer Verletzungen.

VOR DER FAHRT SICHERSTELLEN, DASS DIE HALTERUNG DER

KAMERA UND/ODER DES OBJEKTSENSORS GUT BEFESTIGT

IST UND DIE SCHRAUBEN FEST ANGEZOGEN SIND.

Andernfalls besteht Unfallgefahr.

ZUR INSTALLATION ODER ÜBERPRÜFUNG VON KAMERA

UND/ODER OBJEKTSENSOR ZUVOR DAS FAHRZEUG IN

SICHERER UMGEBUNG IN WAAGRECHTER POSITION

PARKEN, DEN MOTOR AUSSCHALTEN UND DIE HANDBREMSE

ANZIEHEN.

Andernfalls besteht Unfallgefahr.

BEIM BOHREN MIT EINER BORHMASCHINE GEEIGNETE

SICHERHEITSVORKEHRUNGEN ERGREIFEN, ZUM BEISPIEL

EINE SCHUTZBRILLE TRAGEN, UM DIE AUGEN VOR

UMHERFLIEGENDEN PARTIKELN ZU SCHÜTZEN.

Andernfalls besteht Verletzungsgefahr.

•

VORSICHT

Dieses Symbol weist auf wichtige

Anweisungen hin. Bei Nichtbeachtung

besteht die Gefahr von Verletzungen bzw.

Sachschäden.

VERKABELUNG UND EINBAU VON FACHPERSONAL

AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern

technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit

sollten Sie Verkabelung und Einbau dem Händler überlassen, bei

dem Sie das Gerät erworben haben.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER

DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen

wie den Sitzschienen verfangen oder an scharfen Kanten oder

spitzen Ecken beschädigt werden können. So verhindern Sie eine

Beschädigung der Kabel.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND

DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör.

Andernfalls wird das Gerät möglicherweise beschädigt, oder es lässt

sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine

Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen.

KABEL RICHTIG ANSCHLIESSEN

Schließen Sie die farbcodierten Kabel wie im Diagramm angegeben

an. Falsche Verbindungen können zu Fehlfunktionen am Gerät oder

zu Beschädigungen am elektrischen System des Fahrzeugs führen.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM

AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät

kommen. Geben Sie das Gerät zu Reparaturzwecken an einen

autorisierten Alpine-Händler oder den nächsten Alpine-

Kundendienst.

BRINGEN SIE MIT AUSNAHME DER RÜCKFAHRKAMERA

SELBST KEINE TEILE AN STELLEN AN, DIE NASS WERDEN

KÖNNEN ODER AN DENEN VIEL FEUCHTIGKEIT ODER STAUB

ENTSTEHT.

Andernfalls kann ein Feuer oder Schaden verursacht werden.

BRINGEN SIE DIE KAMERAHALTERUNG NICHT AN EINER

KAROSSERIE MIT KUNSTHARZEN AUS FLUORIERTEM

KOHLENWASSERSTOFF ODER AN GLASFLÄCHEN AN.

Andernfalls könnte sich die Kamerahalterung lockern, sodass die

Kamera abfallen und Unfälle, Verletzungen oder Beschädigungen

an der Karosserie verursachen kann.

BRINGEN SIE DIE KAMERAHALTERUNG NICHT AN EINER

OBERFLÄCHE AN, DIE NICHT DIE GESAMTE KLEBEFLÄCHE

DER KAMERHALTERUNG ABDECKT.

Andernfalls könnte sich die Kamerahalterung lockern, sodass die

Kamera abfallen und Unfälle, Verletzungen oder Beschädigungen

an der Karosserie verursachen kann.

HINWEIS

Pflege des Geräts

Üben Sie auf die Kamera oder die Halterung keinen zu großen Druck

aus, denn andernfalls könnte sich die Kamera verschieben oder die

Kamerahalterung lösen.

Reinigen Sie das Kameraobjektiv, die Halterung und die Kabel mit einem

feuchten, nicht chemisch imprägnierten Tuch, denn andernfalls könnten

sich diese Teile verfärben, verformen oder in anderer Weise Schaden

nehmen.

Waschen Sie das Fahrzeug nicht in einer automatischen Waschanlage oder

mit einem Hochdruckstrahl. Andernfalls könnte sich die Kamera lösen

oder das Gerätekabel beschädigt werden und Wasser könnte in die Kamera

oder das Fahrzeug eindringen.

In einigen Fällen muss zur Montage des Geräts ein Loch in die

Fahrzeugkarosserie gebohrt werden. Halten Sie Ausbesserungslack

(handelsübliches Produkt) bereit und tragen Sie diesen an den

entsprechenden Stellen auf, um einer Rostbildung vorzubeugen.

Lösen Sie vor der Installation des HCE-C125 unbedingt das Kabel vom

Minuspol (–) der Batterie. Dadurch vermeiden Sie die Gefahr einer

Beschädigung des Geräts, falls es zu einem Kurzschluss kommt.

Schließen Sie die farbcodierten Leitungen wie im Diagramm angegeben

an. Falsche Verbindungen können zu Fehlfunktionen am Gerät oder zu

Beschädigungen am elektrischen System des Fahrzeugs führen.

Wenn Sie Anschlüsse an das elektrische System des Fahrzeugs vornehmen,

berücksichtigen Sie bitte alle werkseitig bereits installierten Komponenten

(z. B. Bord-Computer). Zapfen Sie nicht die Leitungen solcher

Komponenten an, um dieses Gerät mit Strom zu versorgen. Wenn Sie die

HCE-C125 an den Sicherungskasten anschließen, achten Sie darauf, dass

die Sicherung für den Stromkreis, an den Sie die HCE-C125 anschließen

wollen, einen geeigneten Ampere-Wert aufweist. Andernfalls kann es zu

Schäden am Gerät und/oder am Fahrzeug kommen. Wenden Sie sich im

Zweifelsfall bitte an Ihren Alpine-Händler.

Rückfahrkamera

Die Rückfahrkamera dieses Kamerasystems ist ein Spezialprodukt.

Schließen Sie sie nicht an andere Kamerasysteme an.

Stromanschluss

Schließen Sie eine Eingangsleitung für den Rückfahrscheinwerfer (orange/

weiß) an das Stromversorgungskabel des Rückfahrscheinwerfers an. Nähere

Informationen erhalten Sie bei dem Händler, bei dem Sie die Kamera oder

das Fahrzeug erworben haben. Schließen Sie diese Eingangsleitung an ein

Stromversorgungskabel des Rückfahrscheinwerfers an, nicht jedoch an die

positive Leitung des Signalkabels für den Rückfahrscheinwerfer.

Verwenden Sie in der Nähe der Kamera keine Mobiltelefone oder

sonstigen Funkgeräte.

Andernfalls kann die Anzeige am Bildschirm gestört werden oder es

können andere Fehlfunktionen auftreten. Es empfiehlt sich daher, bei der

Nutzung von Mobiltelefonen oder sonstigen Funkgeräten ausreichend

Abstand von der Kamera zu halten.

Montageort der Kamera

Vergewissern Sie sich vor der Montage, dass genug Platz für die Kamera

vorhanden ist. Montieren Sie die Kamera möglichst in der Mitte der

Stoßstange oder an einer anderen geeigneten Stelle. Wenn Sie die Kamera

rechts oder links von der Fahrzeugmitte montieren, weicht das Bild von der

tatsächlichen Situation ab.

Überprüfen der Anzeigefunktion

Überprüfen Sie zum Anschließen des Geräts, ob für den

Monitor eine kompatible Cinchbuchse zur Verfügung steht.

Istruzioni per l’uso

Italiano

AVVERTIMENTO

Questo simbolo rimanda a istruzioni

importanti. La mancata osservanza di

queste norme potrebbe causare lesioni o

decesso.

QUANDO SI UTILIZZA UN SISTEMA DI VIDEOCAMERA,

IL CONDUCENTE DEVE ESEGUIRE UN’ISPEZIONE VISIVA

DELLE CONDIZIONI EFFETTIVE DELL’AREA CIRCOSTANTE

IL VEICOLO. ACCERTARSI CHE NON VI SIANO PERSONE O

ANIMALI NELL’AREA IN CUI VERRÀ ESEGUITA LA MANOVRA

PER EVITARE DI FERIRLI.

La videocamera assiste il conducente inviando immagini allo

schermo in cui vengono mostrate le condizioni presenti nel campo

visivo della videocamera. Dato che la videocamera è dotata di un

obiettivo grandangolare, la prospettiva della distanza a occhio nudo

è diversa da quella visualizzata su schermo. Inoltre, le immagini

mostrate dalla videocamera posteriore risultano capovolte in modo

da riprodurre fedelmente la visuale dello specchietto retrovisore.

Le prestazioni della videocamera potrebbero venire compromesse

da fattori variabili quali:

condizioni meteorologiche, ad esempio pioggia abbondante, neve, nebbia

o fango

temperature estremamente elevate o ridotte nell’area della videocamera

inclinazione del veicolo e/o della carreggiata

esposizione diretta a sorgenti di illuminazione ad elevata intensità, come ad

esempio fanali o luce solare

passaggio da condizioni di illuminazione estremamente scarsa a condizioni

di illuminazione estremamente intensa e viceversa, come ad esempio

parcheggi interni o tunnel

aree caratterizzate da condizioni di illuminazione estremamente scarsa

pareti o oggetti posizionati in diagonale rispetto alla videocamera

specchietti retraibili che modificano l’angolo di visualizzazione della

videocamera

portiere o portabagagli aperti

modifiche dell’altezza del veicolo a causa della portata del carico o delle

sospensioni idrauliche

oggetti posizionati all’angolo del veicolo

NON SMONTARE O MODIFICARE.

Tale azione potrebbe causare incidenti, incendi o scosse elettriche.

TENERE LE PARTI PICCOLE QUALI BULLONI O VITI FUORI

DALLA PORTATA DEI BAMBINI.

Se ingeriti potrebbero causare gravi danni. In caso di ingerimento,

consultare immediatamente un medico.

USARE FUSIBILI DI RICAMBIO DELL’AMPERAGGIO CORRETTO.

Altrimenti potrebbero derivarne incendi o scosse elettriche.

UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12

VOLT.

(se non si è sicuri, controllare con il proprio rivenditore.)

Diversamente si potrebbero causare incendi o altri danni.

PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO

DEL TERMINALE NEGATIVO DELLA BATTERIA.

Altrimenti potrebbero derivare scosse elettriche o altre lesioni

dovute a cortocircuiti.

PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE

BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.

Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo

(o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire

l’installazione o per i collegamenti di terra. L’utilizzo di queste parti

potrebbe inibire il controllo del veicolo e causare incendi o altro.

NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I

CAVI.

Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a

non entrare in contatto, danneggiare o ostruire i tubi, i condotti

della benzina, i serbatoi o i cavi elettrici. La non osservanza di

queste precauzioni potrebbe causare incendi.

DURANTE LA GUIDA EVITARE DI GUARDARE A LUNGO IL

MONITOR.

Ciò potrebbe distogliere l’attenzione del conducente dalla guida e

causare incidenti.

NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI

COLLEGAMENTI.

Non eliminare mai le parti isolanti dei cavi per alimentare altri

apparecchi. Diversamente la capacità di trasporto di corrente

del cavo in questione viene superata causando incendi o scosse

elettriche.

NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE

CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA

DEL CAMBIO.

Diversamente si potrebbe ostruire la visuale della strada o

interferire con i movimenti del conducente e causare gravi

incidenti.

EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI

CIRCOSTANTI.

Effettuare i collegamenti seguendo le istruzioni in modo che i cavi

non interferiscano con la guida. I cavi o i fili che interferiscono o si

impigliano in parti quali lo sterzo, la leva del cambio, i pedali, ecc.

potrebbero essere pericolosi.

NON POSARE I CAVI ELETTRICI IN PROSSIMITÀ DI

COMPONENTI CALDI O IN MOVIMENTO.

Posare i cavi e il cablaggio in un luogo lontano dai componenti

caldi o in movimento e fissarli in modo sicuro per evitare

surriscaldamenti o danni meccanici all’isolamento dei cavi, che

potrebbero provocare cortocircuiti, incendi o scosse elettriche.

EFFETTUARE I COLLEGAMENTI IN MODO CORRETTO.

Durante le operazioni di cablaggio del sistema elettrico del veicolo,

tenere presente i componenti preinstallati (ad esempio il computer

di bordo). Non utilizzare questi fili per alimentare l’unità. Quando

si collega il dispositivo alla scatola dei fusibili, assicurarsi che

l’amperaggio del fusibile del circuito specifico del dispositivo sia

corretto. In caso contrario, si corre il rischio di incendi o danni

all’unità e/o al veicolo. In caso di dubbi, rivolgersi al fornitore

Alpine.

UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V.

Un utilizzo diverso da quello indicato potrebbe causare incendi,

scosse elettriche o altri incidenti.

PRIMA DELLA GUIDA, VERIFICARE CHE IL SUPPORTO DI

MONTAGGIO DELLA VIDEOCAMERA E/O DEL SENSORE

SIA FISSATO SALDAMENTE E CHE LE VITI SIANO SERRATE

CORRETTAMENTE.

In caso contrario, si corre il rischio di incidenti.

ESEGUIRE LE OPERAZIONI DI INSTALLAZIONE O VERIFICA

DELLA VIDEOCAMERA E/O DEL SENSORE DI OGGETTI DOPO

AVERE PARCHEGGIATO L’AUTOVETTURA IN UN’AREA PIANA

E SICURA, SPEGNENDO IL MOTORE E TIRANDO IL FRENO A

MANO.

In caso contrario, si corre il rischio di incidenti.

QUANDO SI UTILIZZA UN TRAPANO PER ESEGUIRE UN FORO,

ASSICURARSI DI INDOSSARE OCCHIALI DI PROTEZIONE PER

EVITARE CHE EVENTUALI FRAMMENTI PENETRINO NEGLI

OCCHI.

In caso contrario, si corre il rischio di lesioni.

ATTENZIONE

Questo simbolo rimanda a istruzioni

importanti. La mancata osservanza di

queste norme potrebbe causare lesioni o

danni materiali.

•

I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE

EFFETTUATI DA PERSONALE QUALIFICATO.

I collegamenti e l’installazione dell’apparecchio richiedono

conoscenze tecniche ed esperienza particolari. Per ragioni di

sicurezza, contattare sempre il rivenditore presso il quale è stato

acquistato il prodotto per eseguire l’installazione.

SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O

COMPRESSI DA PARTI METALLICHE TAGLIENTI.

Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili

lontano da parti mobili (quali le guide dei sedili) o da parti taglienti

o aguzze.

UTILIZZARE SOLO ACCESSORI SPECIFICI E INSTALLARLI

CORRETTAMENTE.

Assicurarsi di utilizzare solo accessori specifici. L’utilizzo di altri

accessori potrebbero danneggiare l’apparecchio internamente

o determinare una non corretta installazione. I componenti

potrebbero non rimanere collegati in modo saldo e provocare

problemi di funzionamento o pericoli.

COLLEGARE I CAVI CORRETTAMENTE

Assicurarsi di collegare i cavi in base al diagramma di installazione,

seguendo i colori. Collegamenti non corretti possono causare

problemi di funzionamento dell’unità o danni al sistema elettrico

dell’automobile.

INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI

PROBLEMI.

Diversamente si potrebbero causare danni alla persona o al

prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato

Alpine o al più vicino centro di assistenza Alpine.

AD ECCEZIONE DELLA VIDEOCAMERA E/O DEL SENSORE

DI OGGETTI, NON FISSARE ALTRE PARTI A AREE CHE

POTREBBERO BAGNARSI O INTERESSATE DA ALTI LIVELLI DI

UMIDITÀ O POLVERE.

In caso contrario, si corre il rischio di incendi o danni.

NON FISSARE IL SUPPORTO DI MONTAGGIO DELLA

VIDEOCAMERA E/O DEL SENSORE DI OGGETTI A

CARROZZERIE IN RESINA FLUOROCARBONICA O A

COMPONENTI IN VETRO.

Ciò potrebbe ridurre la resistenza del supporto di montaggio della

videocamera causandone la caduta e provocando in questo modo

incidenti, lesioni o danni alla carrozzeria.

NON FISSARE IL SUPPORTO DI MONTAGGIO DELLA

VIDEOCAMERA E/O DEL SENSORE DI OGGETTI A

COMPONENTI SU CUI NON SIA POSSIBILE APPLICARE

L’INTERA SUPERFICIE ADESIVA.

Ciò potrebbe ridurre la resistenza del supporto di montaggio della

videocamera causandone la caduta e provocando in questo modo

incidenti, lesioni o danni alla carrozzeria.

AVVISO

Manutenzione del dispositivo

Non esercitare una pressione eccessiva sulla telecamera o sul relativo

supporto in quanto ciò potrebbe causare una modifica dell’orientamento

della telecamera o il distacco della staffa del supporto.

Per evitare modifiche del colore o della forma o danni all’obiettivo della

telecamera, al supporto e ai cavi, pulire tali componenti con un panno

umido senza usare prodotti chimici.

Per il lavaggio dell’automobile non utilizzare un in pianto di autolavaggio

automatico né acqua ad alta pressione in quanto tali metodi potrebbero

provocare il distacco della telecamera, danni al cavo del dispositivo o

infiltrazioni di acqua all’interno della telecamera o dell’automobile.

In molti casi, per fissare del dispositivo è necessario praticare un foro nella

carrozzeria, nel qual caso è necessaria una vernice di ritocco antiruggine

(prodotto in commercio) da tenere a portata di mano.

Assicurarsi di scollegare il cavo dal polo negativo (–) della batteria

prima di installare il lettore HCE-C125. Così facendo, il rischio di danni

all’apparecchio in caso di cortocircuiti viene ridotto.

Assicurarsi di collegare i cavi differenziati in base al colore in base

al diagramma. Collegamenti errati potrebbero causare problemi di

funzionamento o danneggiare il sistema elettrico dell’automobile.

Nell’effettuare i collegamenti al sistema elettrico dell’automobile, tenere

conto dei componenti installati in fabbrica (ad esempio, computer di

bordo). Non utilizzare questi cavi per fornire alimentazione all’apparecchio.

Quando la retrocamera HCE-C125 viene collegata alla scatola fusibili,

assicurarsi che il fusibile preposto sia dell’amperaggio corretto.

Diversamente l’automobile e/o la retrocamera potrebbero danneggiarsi. Se

non si è certi dell’amperaggio corretto, chiedere al rivenditore Alpine.

Informazioni sulla videocamera posteriore

La videocamera posteriore di questo sistema è un prodotto specifico. Non

collegarla a videocamere diverse.

Informazioni sull’alimentazione

Collegare il cavo di ingresso della retromarcia (arancione/bianco) al cavo

di alimentazione della luce di retromarcia. Per i dettagli riguardo alla

connessione, rivolgersi al rivenditore ALPINE o al concessionario dell’auto.

Collegare questo cavo ad un segnale positivo quando viene inserita la

retromarcia.

Non utilizzare cellulari o dispositivi wireless nelle vicinanze della

videocamera.

Ciò potrebbe creare disturbi di ricezione sullo schermo o problemi di

funzionamento. Si consiglia di utilizzare telefoni cellulari o dispositivi

wireless lontano dalla videocamera.

Informazioni sulla posizione di installazione della videocamera

Prima dell’installazione, assicurarsi che vi sia spazio sufficiente per

posizionare la videocamera. Se possibile, installare la videocamera nella

parte centrale del paraurti o di un altro supporto. Se la videocamera viene

installata a sinistra o a destra del centro, l’immagine potrebbe risultare

diversa dalla vista effettiva.

Verifica del funzionamento del display

Per connetterla alla unità, verificare che il monitor abbia un

ingresso tipo RCA (Solo HCE-C125).

Om dessa instruktioner

Svenska

FÖRSIKTIGT!

Den här symbolen markerar viktig

information. Ignorera inte det som sägs här

eftersom det kan leda till skador på person

eller egendom.

VID ANVÄNDNING AV ETT KAMERASYSTEM, MÅSTE

FÖRAREN UTFÖRA EN VISUELL KONTROLL AV DET FAKTISKA

TILLSTÅNDET KRING FORDONET. KONTROLLERA ATT DET

INTE FINNS NÅGRA PERSONER ELLER DJUR I DET OMRÅDE

DÄR FORDONET MANÖVRERAS, EFTERSOM DESSA KAN

SKADAS.

En kamera hjälper föraren genom att skicka bilder till skärmen, där

den visar förhållandena inom kamerans synfält. Kameran använder

en vidvinkellins, varför det finns en skillnad i avståndsperspektiv

mellan vad som ses med blotta ögat och det som visas på skärmen.

Dessutom har bilderna som backkameran visar spegelvänts, så att

de visas på samma sätt som det man ser i backspegeln.

Kameran kanske inte fungerar till fullo beroende på variabler som

t.ex:

väderförhållanden som ösregn, snö, dimma eller lera

extremt höga eller låga temperaturer nära kameran

lutande bil och/eller väg

direkt exponering för mycket starkt ljus som t.ex. en frontstrålkastare eller

starkt solljus

flytt från mörker till mycket starkt ljus och vice versa som parkeringsgarage

eller tunnlar

extremt dåligt belysta områden

väggar eller föremål i diagonal riktning från kameran

infällda speglar som ändrar kamerans visningsvinkel

öppna dörrar eller bagageluckor

förändringar i fordonets höjd p.g.a. lastkapacitet eller hydraulisk fjädring

föremål som placerats i hörnet av fordonet

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

FÖRVARA SMÅ FÖREMÅL SOM T.EX. BULTAR OCH SKRUVAR

UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas

omedelbart.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM

HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig

anslutning kan resultera i brand, elektriska stötar eller andra skador.

KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ

BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.

Detta för att undvika risken för elektriska stötar eller olycksfall på

grund av kortslutning.

MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL

AV BROMSSYSTEMET VID JORDANSLUTNINGAR.

Bultar eller muttrar som hör till någon vätsketank, styr- eller

bromssystemet (eller något annan system som är av betydelse

för säkerheten) ska ALDRIG användas för kabeldragning eller

jordanslutning. Användandet av sådana delar kan leda till att

fordonets styrförmåga försämras och orsaka bromsfel, brand eller

personskada.

SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR

VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV

HÅL.

Undersök chassit innan hålen borras så att inte några slangar,

kablar, bränsleledningar eller liknande råkar skadas. Det kan leda

till att brand uppstår.

HÅLL I MÖJLIGASTE MÅN BLICKEN BORTA FRÅN

TECKENFÖNSTRET UNDER KÖRNING.

Teckenfönstret kan vara en störande faktor och leda bort

uppmärksamheten från trafiken, vilket kan leda till olyckor.

KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL

FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.

Det leder till en för hög kabelbelastning och kan resultera i brand

eller elektriska stötar.

MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN

UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I

NÄRHETEN AV RATT ELLER VÄXELSPAK.

Om installationen försämrar sikten eller hindrar rörelsen hos

väsentliga funktioner kan det lätt leda till olyckor.

SE TILL ATT INTE KABLARNA TRASSLAR IN SIG I OMGIVANDE

FÖREMÅL.

Utför kabeldragningen enligt anvisningarna för att undvika

arrangemang som kan äventyra körningen. Kablar och anslutningar

i närheten av rattstång, växelspak, bromspedal och liknande kritiska

platser kan vara mycket farligt.

DRA INTE STRÖMKABLAR NÄRA VARMA ELLER RÖRLIGA

DELAR.

Dra kablar och sladdar på avstånd från varma eller rörliga delar,

och fäst dem säkert så att inte kablarnas isolering skadas av värme/

mekanik. Det kan medföra kortslutning, brand eller elektrisk stöt.

GÖRA KORREKTA ANSLUTNINGAR.

När du gör anslutningarna till fordonets elsystem måste du ta

hänsyn till de komponenter som redan är installerade (t.ex. en

dator). Led inte ström till denna produkt via strömkabeln till en

sådan komponent. Kontrollera att säkringen för avsedd krets har

rätt amperetal innan anslutning till säkringsdosan. Om du ansluter

till en säkring med fel amperetal riskerar du att skada enheten

och/eller fordonets elsystem. Kontakta en ALPINE-handlare om

osäkerhet föreligger.

DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING

I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller

andra skador.

KONTROLLERA ATT KAMERANS FÄSTE SITTER ORDENTLIGT

OCH ATT SKRUVARNA ÄR ÅTDRAGNA INNAN KÖRNING AV

BILEN PÅBÖRJAS.

En olycka kan inträffa om detta inte kontrolleras.

NÄR KAMERAN SKA INSTALLERAS, ELLER NÄR MAN

KONTROLLERAR ATT DEN INSTALLERATS KORREKT, MÅSTE

BILEN FÖRST PARKERAS PÅ EN PLAN, SÄKER PLATS, MOTORN

STÄNGAS AV OCH HANDBROMSEN DRAS ÅT.

En olycka kan inträffa om detta inte kontrolleras.

ANVÄND SKYDDSGLASÖGON OM DU BORRAR HÅL, SÅ ATT

INTE FRAGMENT HAMNAR I DINA ÖGON.

Personskador kan inträffa om detta inte kontrolleras.

FÖRSIKTIGHET

Den här symbolen markerar viktig

information. Om inte dessa anvisningar

följs kan det leda till person- eller

materialskador.

LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN

OCH MONTERINGEN.

Kabeldragningen och monteringen av denna apparat kräver teknisk

kunskap och erfarenhet. Kontakta återförsäljaren, som sålde

apparaten, för utförandet av säker montering.

DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM

ELLER SKAVER MOT SKARPA KANTER.

Undvik kläm- och nötskador genom att se till att kablarna går

fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och

spetsiga kanter.

ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA

TILLBEHÖREN ORDENTLIGT.

Användandet av andra delar än de som är avsedda för denna

apparat kan leda till att apparaten skadas invändigt eller till ostadig

montering på grund av lossnande delar.

ANSLUT KABLARNA ORDENTLIGT

Se till att de färgkodade kablarna ansluts enligt kopplingsschemat.

Felaktiga anslutningar kan leda till att produkten eller fordonets

elektriska system skadas.

•

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå.

Lämna apparaten till återförsäljaren för reparation.

MED UNDANTAG AV KAMERAN, FÄST INTE NÅGRA DELAR

PÅ OMRÅDEN SOM KOMMER ATT BLI BLÖTA, ELLER PÅ YTOR

DÄR DET SAMLAS MYCKET FUKT ELLER DAMM.

Om detta inte beaktas kan det orsaka brand eller skador.

MONTERA INTE KAMERAFÄSTET PÅ PLÅT ELLER GLAS SOM

BEHANDLATS MED FLUORETENPLAST.

Detta kan försvaga kamerafästet som eventuellt kan ramla av och

orsaka olyckor, personskador eller skador på bilens kaross.

MONTERA INTE KAMERAFÄSTET PÅ EN YTA DÄR INTE HELA

DEN SJÄLVHÄFTANDE YTAN KAN APPLICERAS.

Detta kan försvaga kamerafästet som eventuellt kan ramla av och

orsaka olyckor, personskador eller skador på bilens kaross.

MEDDELANDE

Om vård av enheten

Utsätt inte kameran eller fästet för överdriven belastning, eftersom det kan

få kamerans riktning att ändras eller fästet att lossna.

För att kameralinsen, fästet och sladdarna inte ska missfärgas, deformeras

eller försämras, kan du torka av dem med en fuktig trasa, fri från

kemikalier.

Använd inte automatiska biltvättar eller högtrycksprutor när bilen ska

rengöras. Det kan få kameran att lossa, skada kamerans sladd eller få vatten

att tränga in i kameran eller bilen.

Koppla bort kabeln från batteriets minuspol (–) innan du installerar HCE-

C125. Då undviker du risken för kortslutningar som kan skada enheten.

Se till att du ansluter de färgmärkta kablarna enligt kopplingsschemat.

Felaktiga anslutningar kan göra så att enheten inte fungerar som den ska,

och kan också orsaka skador på fordonets elsystem.

När du gör anslutningarna till fordonets elsystem måste du ta hänsyn till

de komponenter som redan är installerade (t.ex. en dator). Använd inte

ledningarna till sådana komponenter som strömförsörjningskablar för den

här enheten. När du ansluter HCE-C125 till säkringsplinten måste du se

till att säkringen för den krets du tänker använda har rätt amperetal för

HCE-C125. Om du ansluter till en säkring med fel amperetal riskerar du

att skada enheten och/eller fordonets elsystem. Kontakta din ALPINE-

återförsäljare om du känner dig osäker.

Om den bakre kameran

Den bakre kameran i det här kamerasystemet är en fristående produkt.

Anslut den inte till andra kameror.

Om strömanslutning

Anslut en reverserad ingångskabel (orange/vit) till baklampans strömkabel.

Kontakta återförsäljaren där kameran köptes eller bilens återförsäljare,

för att få detaljerad information. Anslut denna till en av baklampans

strömkablar, men inte till baklampans positiva (+) signalkabel.

Använd inte en mobiltelefon och andra trådlösa enheter intill kameran.

Då kan brus uppstå på skärmen och kameran kan upphöra att fungera. Det

rekommenderas att mobiltelefoner och andra trådlösa enheter används på

behörigt avstånd från kameran.

Om plats för installation av kamera

Kontrollera att det finns tillräckligt utrymme innan kameran installeras.

Montera kameran i mitten av stötfångaren eller i ett annat fäste, om så är

möjligt. Om kameran monteras till höger eller vänster om mitten kan det

hända att bilden skiljer sig åt från det du faktiskt ser.

Kontrollera bildskärmens funktion

Kontrollera om bildskärmen kräver ett kompatibelt RCA-stiftuttag för

anslutning av enheten.

Инструкция по

эксплуатации

Русский

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные

инструкции. Несоблюдение этих

инструкций может привести к тяжелой

травме или смерти.

ПРИ ИСПОЛЬЗОВАНИИ СИСТЕМЫ КАМЕР, ВОДИТЕЛЬ

ДОЛЖЕН ВИЗУАЛЬНО ПРОВЕРЯТЬ РЕАЛЬНУЮ

ОБСТАНОВКУ ВОКРУГ АВТОМОБИЛЯ. УБЕДИТЕСЬ, ЧТО

В МЕСТЕ ВЫПОЛНЕНИЯ МАНЕВРОВ НЕТ ЛЮДЕЙ ИЛИ

ЖИВОТНЫХ, В ПРОТИВНОМ СЛУЧАЕ ВЫ ИХ МОЖЕТЕ

ТРАВМИРОВАТЬ.

Камера помогает водителю, отправляя не экран изображение

окружающей обстановки, как ее видит камера. Камера

оснащена широкоугольным объективом, и потому восприятие

расстояния в реальности и на экране отличается. Кроме

того, изображение, передаваемое камерой заднего вида,

перевернуто, чтобы не отличаться от изображения в зеркале

заднего вида.

Камера может работать не на максимум возможностей в связи

с различными обстоятельствами, такими как:

погодные условия, как например, сильный дождь, снег, туман или

грязь

крайне высокая или низкая температура возле камеры

наклон автомобиля и/или дороги

прямое воздействие очень яркого света, как например, фары или

яркое солнце

переход из темноты на свет и наоборот, как например, в случае

гаража или туннеля

места с крайне плохим освещением

стены или предметы, расположенные по диагонали к камере

убранные зеркала, изменяющие угол зрения камеры

открытые двери или багажник

изменение высоты автомобиля вследствие загрузки или изменения

дорожного просвета

препятствия на углу автомобиля

НЕ РАЗБИРАЙТЕ И НЕ ВНОСИТЕ ИЗМЕНЕНИЯ.

Это может стать причиной несчастного случая, пожара или

поражения электрическим током.

ДЕРЖИТЕ МЕЛКИЕ ПРЕДМЕТЫ, ТАКИЕ КАК БОЛТЫ ИЛИ

ВИНТЫ, ВНЕ ДОСЯГАЕМОСТИ ДЕТЕЙ.

Проглатывание этих предметов может привести с тяжелой

травме. В случае проглатывания немедленно обращайтесь к

врачу.

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ

ПРАВИЛЬНЫЙ НОМИНАЛЬНЫЙ ТОК.

В противном случае может произойти пожар или поражение

электрическим током.

ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ПИТАНИЕМ

БОРТОВОЙ СЕТИ +12 В И ЗАЗЕМЛЕНИЕМ НА КУЗОВ

АВТОМОБИЛЯ.

(Если вы не уверены, проконсультируйтесь с дилером.) В

противном случае может произойти пожар и т. д.

ПРЕЖДЕ ЧЕМ ПОДКЛЮЧАТЬ ПРОВОДА, ОТСОЕДИНИТЕ

КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ЗАЖИМА АККУМУЛЯТОРА.

В противном случае может произойти поражение

электрическим током или травма вследствие короткого

замыкания.

НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ЗАЗЕМЛЕНИЯ БОЛТЫ ИЛИ

ГАЙКИ ТОРМОЗНЫХ СИСТЕМ ИЛИ СИСТЕМ РУЛЕВОГО

УПРАВЛЕНИЯ.

Болты или гайки тормозных систем или систем рулевого

управления (или в любых других системах, связанных

с безопасностью), или баки НИКОГДА не должны

использоваться для установки оборудования или заземления.

Использование этих частей может привести к нарушению

управления автомобилем, возгоранию и т. д.

НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДА ПРИ

ПРОСВЕРЛИВАНИИ ОТВЕРСТИЙ.

При просверливании отверстий в шасси для установки

оборудования, будьте осторожны, чтобы не коснуться, не

повредить и не блокировать трубы, топливопроводы, баки

и электропровода. Несоблюдение этих предосторожностей

может привести к пожару.

ПРИ УПРАВЛЕНИИ АВТОМОБИЛЕМ СТАРАЙТЕСЬ

СМОТРЕТЬ НА ЭКРАН КАК МОЖНО РЕЖЕ.

Просмотр экрана может отвлечь водителя от ситуации перед

автомобилем и стать причиной аварии.

НЕ СРАЩИВАЙТЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ.

Ни в коем случае не снимайте изоляцию кабеля для подачи

питания на другое оборудование. Это приведет к превышению

допустимой нагрузки по току провода и станет причиной

пожара или поражения электрическим током.

НЕ УСТАНАВЛИВАЙТЕ ОБОРУДОВАНИЕ ТАМ, ГДЕ ОНО

МОЖЕТ ПОМЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР НА

РУЛЕВОМ КОЛЕСЕ ИЛИ РЫЧАГЕ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ.

Это может затруднить передний обзор или помешать

движению и т. д. и приведет к серьезной аварии.

•

СЛЕДИТЕ ЗА ТЕМ, ЧТОБЫ КАБЕЛИ НЕ ЗАПУТЫВАЛИСЬ В

ОКРУЖАЮЩИХ ПРЕДМЕТАХ.

Расположите провода и кабели согласно инструкциям в

руководстве, чтобы они не мешали во время управления

автомобилем. Кабели или провода, которые мешают или

висят в таких местах как рулевое колесо, рычаг переключения

передач или педаль тормоза и т. д. могут представлять

чрезвычайную опасность.

НЕ ПРОВОДИТЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ ВБЛИЗИ

ГОРЯЧИХ ИЛИ ДВИЖУЩИХСЯ ЧАСТЕЙ

Проводите кабели и провода на расстоянии от горячих

или движущихся частей и надежно фиксируйте их для

предотвращения теплового и механического повреждения

кабельной изоляции, что может стать причиной короткого

замыкания, пожара или поражения электрическим током.

ПОДКЛЮЧЕНИЯ ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ

ПРАВИЛЬНО.

При подключении к электрической системе автомобиля

учитывайте предварительно установленные компоненты

(напр., бортовой компьютер). Не подключайтесь к этим

выводам для подачи питания на данное устройство. При

подключении к блоку плавких предохранителей убедитесь, что

предохранитель, выбранный для устройства, поддерживает

соответствующую силу тока. В противном случае может

произойти пожар или повреждение устройства и/или

автомобиля. Если сомневаетесь, обратитесь к дилеру Alpine.

ИСПОЛЬЗУЙТЕ ДАННЫЙ ПРОДУКТ ДЛЯ ПЕРЕДВИЖНОЙ

ТЕХНИКИ С ПИТАНИЕМ БОРТОВОЙ СЕТИ +12 В И

ЗАЗЕМЛЕНИЕМ НА КУЗОВ АВТОМОБИЛЯ.

Использование в любых других условиях может привести к

пожару, поражению электрическим током или другой травме.

ПРЕЖДЕ ЧЕМ НАЧИНАТЬ ДВИЖЕНИЕ УБЕДИТЕСЬ, ЧТО

КРЕПЛЕНИЯ КАМЕРЫ УСТАНОВЛЕНЫ НАДЕЖНО, И ЧТО

ВИНТЫ ПЛОТНО ЗАТЯНУТЫ.

В противном случае может произойти авария.

ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ ИЛИ ПРОВЕРЯТЬ КАМЕРУ,

ОСТАНОВИТЕ АВТОМОБИЛЬ НА РОВНОМ И БЕЗОПАСНОМ

МЕСТЕ, ВЫКЛЮЧИТЕ ДВИГАТЕЛЬ И УСТАНОВИТЕ РУЧНОЙ

ТОРМОЗ.

В противном случае может произойти авария.

ПРИ ИСПОЛЬЗОВАНИИ ДРЕЛИ ДЛЯ СВЕРЛЕНИЯ

ОТВЕРСТИЯ ПРИМИТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ,

НАПРИМЕР, НАДЕНЬТЕ ОЧКИ, ЧТОБЫ УБЕРЕЧЬ ГЛАЗА ОТ

ПОПАДАНИЯ МУСОРА.

В противном случае возможна травма.

ОСТОРОЖНО

Этот символ обозначает важные

инструкции. Несоблюдение этих

инструкций может привести к травме или

повреждению имущества.

ДЛЯ ПРОКЛАДКИ ПРОВОДОВ И УСТАНОВКИ

ОБОРУДОВАНИЯ ОБРАТИТЕСЬ К СПЕЦИАЛИСТАМ.

Для прокладки проводов и установки данного устройства

требуются специальные технические умения и опыт. Для

обеспечения безопасности по вопросам выполнения работ

обращайтесь к дилеру, у которого вы приобрели данный

продукт.

РАСПОЛАГАЙТЕ ПРОВОДА ТАКИМ ОБРАЗОМ, ЧТОБЫ

ОНИ НЕ ИЗГИБАЛИСЬ И НЕ ЗАЖИМАЛИСЬ ОСТРЫМИ

МЕТАЛЛИЧЕСКИМИ КРАЯМИ.

Прокладывайте кабели и провода на расстоянии от

движущихся частей (таких как направляющие сидений) или

острых и заостренных краев. Это предотвратит изгибание и

повреждение проводов.

ИСПОЛЬЗУЙТЕ УКАЗАННЫЕ ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ И

УСТАНАВЛИВАЙТЕ ИХ НАДЕЖНО.

Обязательно используйте только указанные дополнительные

детали. Использование других дополнительных деталей

может привести к повреждению внутренних частей данного

устройства или недостаточно плотной установке устройства.

Это может привести к отсоединению деталей, что станет

причиной опасной ситуации или сбоя продукта.

ПОДКЛЮЧАЙТЕ ВЫВОДЫ НАДЛЕЖАЩИМ ОБРАЗОМ

Обязательно подключайте маркированные цветом выводы в

соответствии со схемой. Неправильное подключение может

привести к неисправности устройства или повреждению

электрической системы автомобиля.

ЕСЛИ ВОЗНИКАЕТ ПРОБЛЕМА, НЕМЕДЛЕННО ПРЕКРАТИТЕ

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА.

В противном случае возможна травма или повреждение

продукта. Передайте продукт для ремонта официальному

дилеру Alpine или в ближайший сервисный центр Alpine.

ЗА ИСКЛЮЧЕНИЕМ КАМЕРЫ, НЕ УСТАНАВЛИВАЙТЕ

ЛЮБЫЕ ДЕТАЛИ В МЕСТАХ, КОТОРЫЕ МОГУТ

ПРОМОКНУТЬ, ИЛИ В КОТОРЫХ ИМЕЕТСЯ ВЫСОКАЯ

ВЛАЖНОСТЬ ИЛИ ЗАПЫЛЕННОСТЬ.

В противном случае может произойти пожар или

повреждение.

НЕ УСТАНАВЛИВАЙТЕ КРЕПЛЕНИЕ КАМЕРЫ НА

ОБРАБОТАННЫЙ ФТОРПОЛИМЕРОМ КУЗОВ ИЛИ СТЕКЛО

АВТОМОБИЛЯ.

Это может привести к ослаблению крепления камеры, в

результате чего она упадает и станет причиной аварии, травмы

или повреждения кузова автомобиля.

НЕ УСТАНАВЛИВАЙТЕ КРЕПЛЕНИЕ КАМЕРЫ ТАМ,

ГДЕ НЕВОЗМОЖНО ИСПОЛЬЗОВАТЬ ВСЮ КЛЕЙКУЮ

ПОВЕРХНОСТЬ.

Это может привести к ослаблению крепления камеры, в

результате чего она упадает и станет причиной аварии, травмы

или повреждения кузова автомобиля.

УВЕДОМЛЕНИЕ

Уход за устройством

Не давите слишком сильно на камеру или крепление, поскольку

это может привести к изменению направления, в котором смотрит

камера, или отсоединению монтажного кронштейна.

Для предотвращения изменения цвета и деформирования объектива,

крепления и шнуров камеры или их порчи протирайте эти

компоненты влажной тканью без использования химических средств.

Во время мытья автомобиля не используйте автоматическую

автомойку или мойку высокого давления. Это может привести к

отсоединению камеры, повреждению шнура или попаданию воды в

камеру или внутрь автомобиля.

В некоторых случаях для установки устройства в кузове автомобиля

требуется просверлить отверстие, после чего потребуется

автомобильная краска (приобретается в магазине), которую следует

приготовить заранее.

Обязательно отсоедините кабель от штыря аккумулятора (–), прежде

чем устанавливать HCE-C125. Это снизит вероятность повреждения

устройства вследствие короткого замыкания.

Обязательно подключайте маркированные цветом выводы в

соответствии со схемой. Неправильное подключение может привести

к неисправности устройства или повреждению электрической

системы автомобиля.

При подключении к электрической системе автомобиля учитывайте

предварительно установленные компоненты (напр., бортовой

компьютер). Не подключайтесь к этим выводам для подачи питания

на данное устройство. При подключении HCE-C125 к блоку плавких

предохранителей убедитесь, что предохранитель, выбранный для

HCEC115, поддерживает соответствующую силу тока. В противном

случае возможно повреждение устройства и/или автомобиля. Если

сомневаетесь, обратитесь к дилеру Alpine.

Информация о задней камере

Задняя камера данной системы камер является специализированным

продуктом. Не подключайте ее к другим камерам.

Подключение питания

Подключите входной кабель задней камеры (оранжевый/белый) к

кабелю питания задней фары. Подробные сведения можно узнать по

месту приобретения камеры или в автосалоне. Подключите к кабелю

питания задней фары, но не к положительному полюсу сигнального

кабеля задней фары.

Не используйте мобильные телефоны и беспроводные устройства

возле камеры.

Это может привести к помехам на экране или неисправности.

Мобильные устройства и устройства беспроводной связи

рекомендуется использовать на удалении от камеры.

Информация о месте установки камеры

Прежде чем приступать к установке, убедитесь, что имеется

достаточно места для установки камеры. Если возможно, установите

камеру по центру бампера или другого фитинга. Если камера

установлена слева или справа от центральной линии, изображение

может отличаться от реального заднего вида.

Подтверждение работы дисплея

Для подключения устройства убедитесь, что у монитора имеется

совместимый разъем RCA.

•

PRODUCTS COVERED:

This Warranty covers Car Audio Products and Related Accessories (“the product”). Products

purchased in the Canada are covered only in the Canada. Products purchased in the U.S.A.

are covered only in the U.S.A.

LENGTH OF WARRANTY:

This Warranty is in effect for one year from the date of the first consumer purchase.

WHO IS COVERED:

This Warranty only covers the original purchaser of the product, who must reside in the

United States, Puerto Rico or Canada.

WHAT IS COVERED:

This Warranty covers defects in materials or workmanship (parts and labor) in the product.

WHAT IS NOT COVERED:

This Warranty does not cover the following:

A Damage occurring during shipment of the product to Alpine for repair (claims must be presented to the

carrier).

B Damage caused by accident or abuse, including burned voice coils caused by over-driving the speaker

(amplifier level is turned up and driven into distortion or clipping). Speaker mechanical failure (e.g.

punctures, tears or rips). Cracked or damaged LCD panels. Dropped or damaged hard drives.

C Damage caused by negligence, misuse, improper operation or failure to follow instructions contained in

the Owner’s manual.

D Damage caused by act of God, including without limitation, earthquake, fire, flood, storms or other acts of

nature.

Any cost or expense related to the removal or reinstallation of the product.

E Service performed by an unauthorized person, company or association.

F Any product which has the serial number defaced, altered or removed.

G Any product which has been adjusted, altered or modified without Alpine’s consent.

H Any product not distributed by Alpine within the United States, Puerto Rico or Canada.

I Any product not purchased from an Authorized Alpine Dealer.

HOW TO OBTAIN WARRANTY SERVICE:

A You are responsible for delivery of the product to an Authorized Alpine Service Center or Alpine for repair

and for payment of any initial shipping charges. Alpine will, at its option, repair or replace the product

with a new or reconditioned product without charge. If the repairs are covered by the warranty, and if the

product was shipped to an Authorized Alpine Service Center or Alpine, Alpine will pay the return shipping

charges.

B You should provide a detailed description of the problem(s) for which service is required.

C You must supply proof of your purchase of the product.

D You must package the product securely to avoid damage during shipment. To prevent lost packages it is

recommended to use a carrier that provides a tracking service.

●

LIMITED WARRANTY

ALPINE ELECTRONICS OF AMERICA, INC. AND ALPINE OF CANADA INC. (“Alpine”), are dedicated to quality craftsmanship and are pleased to offer this Warranty. We suggest that you read it

thoroughly. Should you have any questions, please contact your Dealer or contact Alpine at one of the telephone numbers listed below.

HOW WE LIMIT IMPLIED WARRANTIES:

ANY IMPLIED WARRANTIES INCLUDING FITNESS FOR USE AND MERCHANTABILITY ARE

LIMITED IN DURATION TO THE PERIOD OF THE EXPRESS WARRANTY SET FORTH ABOVE

AND NO PERSON IS AUTHORIZED TO ASSUME FOR ALPINE ANY OTHER LIABILITY IN

CONNECTION WITH THE SALE OF THE PRODUCT.

HOW WE EXCLUDE CERTAIN DAMAGES:

ALPINE EXPRESSLY DISCLAIMS LIABILITY FOR INCIDENTAL AND CONSEQUENTIAL DAMAGES

CAUSED BY THE PRODUCT. THE TERM “INCIDENTAL DAMAGES” REFERS TO EXPENSES OF

TRANSPORTING THE PRODUCT TO THE ALPINE SERVICE CENTER, LOSS OF THE ORIGINAL

PURCHASER’S TIME, LOSS OF THE USE OF THE PRODUCT, BUS FARES, CAR RENTALS OR

OTHERS COSTS RELATING TO THE CARE AND CUSTODY OF THE PRODUCT. THE TERM

“CONSEQUENTIAL DAMAGES” REFERS TO THE COST OF REPAIRING OR REPLACING OTHER

PROPERTY WHICH IS DAMAGED WHEN THIS PRODUCT DOES NOT WORK PROPERLY. THE

REMEDIES PROVIDED UNDER THIS WARRANTY ARE EXCLUSIVE AND IN LIEU OF ALL OTHERS.

HOW STATE/PROVINCIAL LAW RELATES TO THE WARRANTY:

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state and province to province. In addition, some states/provinces do

not allow limitations on how long an implied warranty lasts, and some do not allow the

exclusion or limitation of incidental or consequential damages. Accordingly, limitations as

to these matters contained herein may not apply to you.

IN CANADA ONLY:

This Warranty is not valid unless your Alpine car audio product has been installed in your

vehicle by an Authorized Installation Center, and this warranty stamped upon installation

by the installation center.

HOW TO CONTACT CUSTOMER SERVICE:

Should the product require service, please call the following number for your nearest

Authorized Alpine Service Center.

CAR AUDIO

NAVIGATION

1-800-ALPINE-1 (1-800-257-4631)

1-888-NAV-HELP (1-888-628-4357)

Or visit our website at; http://www.alpine-usa.com

●

ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.

Do not send products to these addresses.

Call the toll free telephone number or visit the website to locate a service center.

PRODUITS COUVERTS PAR LA GARANTIE

Cette garantie couvre les produits audio de voiture et les accessoires connexes (“le

produit”). Elle ne couvre les produits que dans le pays où ils ont été achetés.

DURÉE DE LA GARANTIE

Cette garantie est en vigueur pendant un an à partir de la date du premier achat du client.

PERSONNES PROTÉGÉES PAR LA GARANTIE

Seul l’acheteur original du produit, s’il résisde aux États-Unis, à Porto Rico ou au Canada,

peut se prévaloir de la garantie.

CE QUI EST COUVERT

Cette garantie couvre tous les défauts de matériaux et de fabrication (pièces et main

d’œuvre) du produit.

CE QUI N’EST PAS COUVERT

Cette garantie ne couvre pas ce qui suit:

A Les dommages survenus durant le transport des produits renvoyés à Alpine pour être réparés (les

réclamations doivent être adressées au transporteur);

B Les dégâts provoqués par un accident ou une mauvaise utilisation, y compris des bobines acoustiques

grillées suite à une surexcitation des enceintes (augmentation du niveau de l’amplificateur jusqu’à

atteindre un effet de distorsion ou d’écrêtage), une défaillance mécanique des enceintes (perforations,

déchirures ou fentes), panneaux LCD fissurés ou endommagés, disques durs endommagés ou ayant subi

une chute.

C Tout dégât provoqué par négligence, usage inapproprié, mauvaise utilisation ou par le non-respect des

instructions indiquées dans le manuel de l’utilisateur.

D Les dommages dus à la force majeure, notamment aux tremblements de terre, au feu, aux inondations, aux

tempêtes ou aux autres cataclysmes naturels;

Les frais ou les dépenses relatifs à l’enlèvement ou à la réinstallation du produit;

E Les services rendus par une personne, physique ou morale non autorisée;

F Les produits dont le numéro de série a été effacé, modifié ou retiré;

G Les produits qui ont été adaptés ou modifiés sans le consentement d’Alpine;

H Les produits qui ne sont pas distribués par Alpine aux Etats-Unis, à Porto Rico ou au Canada;

I Les produits qui n’ont pas été achetés par l’entremise d’un concessionnaire Alpine autorisé;

COMMENT SE PRÉVALOIR DE LA GARANTIE

A Il vous faut remettre le produit nécessitant des réparations à un centre de service autorisé Alpine ou à

Alpine même et en assumer les frais de transport. Alpine a le choix entre réparer le produit ou le remplacer

par un produit neuf ou révisé, le tout sans frais pour vous. Si les réparations sont couvertes par la garantie

et si le produit a été envoyé à un centre de service Alpine ou à Alpine, le paiement des frais de réexpédition

du produit incombe Alpine.

B Vous devez donner une description détaillée des problèmes qui sont à l’origine de votre demande de

réparation.

C Vous devez joindre la preuve de votre achat du produit.

D Vous devez emballer soigneusement le produit pour éviter tout dommage durant son transport. Pour

éviter la perte de l’envoi, il est conseillé de choisir un transporteur qui propose un service de suivi des

envois.

●

GARANTIE LIMITÉE

Fidèles à leur engagement de ne fournir que des produits de qualité, ALPINE ÉLECTRONIQUE DE L’AMÉRIQUE, INC. et ALPINE ÉLECTRONIQUE DU CANADA, INC. (Alpine) sont heureuses de

vous offrir cette garantie. Nous vous suggérons de le lire attentivement et en entier. Si vous avez la moindre question, veuillez contacter l’un de nos concessionnaires ou appeler directement

Alpine aux numéros listés ci-dessous.

LIMITATION DES GARANTIES TACITES

LA DURÉE DE TOUTES LES GARANTIES TACITES, Y COMPRIS LA GARANTIE D’ADAPTATION

À L’UTILISATION ET LA GARANTIE DE QUALITÉ LOYALE ET MARCHANDE, EST LIMITÉE À

CELLE DE LA GARANTIE EXPRESSE DÉTERMINÉE CI-DESSUS. PERSONNE N’EST AUTORISÉ

À ENGAGER AUTREMENT LA RESPONSABILITÉ D’ALPINE EN VERTU DE LA VENTE D’UN

PRODUIT.

EXCLUSIONS DE LA GARANTIE

ALPINE STIPULE EXPRESSÉMENT QU’ELLE N’EST PAS RESPONSABLE DES DOMMAGES-

INTÉRÊTS ET DOMMAGES INDIRECTS PROVOQUÉS PAR LE PRODUIT. LES DOMMAGES-

INTÉRÊTS SONT LES FRAIS DE TRANSPORT DU PRODUIT VERS UN CENTRE DE SERVICE

ALPINE, LA PERTE DE TEMPS DE L’ACHETEUR ORIGINAL, LA PERTE D’UTILISATION DU

PRODUIT, LES BILLETS D’AUTOBUS, LA LOCATION DE VOITURES ET TOUS LES AUTRES FRAIS

LIÉS À LA GARDE DU PRODUIT.

LES DOMMAGES INDIRECTS SONT LES FRAIS DE RÉPARATION OU DE REMPLACEMENT

D’AUTRES BIENS ENDOMMAGÉS SUITE AU MAUVAIS FONCTIONNEMENT DU PRODUIT.

LES RECOURS PRÉVUS PAR LES PRÉSENTES EXCLUENT ET REMPLACENT TOUTE AUTRE

FORME DE RECOURS.

LIEN ENTRE LA GARANTIE ET LA LOI

La garantie vous donne des droits spécifiques, mais vous pouvez aussi jouir d’autres

droits, qui varient d’un état ou d’une province à l’autre. En outre, certains états et certaines

provinces interdisent de limiter la durée des garanties tacites ou d’exclure les dommages

accessoires ou indirects. Dans ce cas, les limites et les exclusions de la garantie peuvent ne

pas s’appliquer à vous.

CLAUSE APPLICABLE AU CANADA SEULEMENT

Pour que la garantie soit valable, il faut qu’un centre d’installation autorisé ait installé le

système audio pour l’auto dans votre véhicule et qu’il ait ensuite apposé son cachet sur

la garantie.

NUMÉROS D’APPEL DU SERVICE À LA CLIENTÈLE

Si vous avez besoin de nos services, veuillez appeler Alpine aux numéros ci-dessous pour le

centre de service autorisé Alpine le plus proche.

AUDIO DE VOITURE

NAVIGATION

1-800-ALPINE-1 (1-800-257-4631)

1-888-NAV-HELP (1-888-628-4357)

Ou visitez notre site Web à l’adresse http://www.alpine-usa.com

●

ALPINE ÉLECTRONIQUE DE L’AMÉRIQUE, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.

N’envoyez aucun produit à ces adresses.

Appelez notre numéro gratuit ou visitez notre site Web si vous recherchez un centre de service.

HCE-C125 HCE-C127D

Printed in Japan (Y)

68M14127K46-0

Installation/Installation/Instalación/Montage/Montaggio/Montering/

Установка

Check Accessory Parts/Vérifiez les accessoires/Compruebe los accesorios/Überprüfen Sie, ob alle

Teile mitgelifert wurden/Verificare le componenti accessorie/Kontrollera medföljande delar/

Проверьте дополнительные детали

HCE-C125

A Rearview camera

A Caméra de recul

A Cámara de marcha atrás

A Rückfahrkamera

A Telecamera posteriore

A Backkamera

A Камера заднего вида

B Power unit

B Alimentation

B Unidad de alimentación

B Netzteil

B Alimentatore

B Strömenhet

B Блок питания

C Camera mounting

C Support de fixation

C Soporte de la cámara

C Kamerahalterung

C Supporto telecamera

C Kamerafäste

C Крепление камеры

D Camera mounting stage

D Palier de montage de la caméra

Plataforma de montaje de la cámara

D Kamerahalterungsplattform

D Supporto di montaggio della

telecamera

D Kamerans monteringsstadiet

D Платформа для монтирования

камеры

(0.5m)

(0,5m)

(0,5 m)

(0,5 м)

Reverse/ACC/Video/GND : 3m

Marcha atrás/ACC/Video/TIERRA: 3m

Rückfahrk./ACC/Video/Masse: 3m

Reverse/ACC/Video/GND: 3m

Back/ACC/Video/GND: 3m

Reverse/ACC/Video/GND: 3m

E Camera mounting screws

E Vis de montage de la caméra

E Tornillos de montaje de la cámara

E Kamera-Montageschrauben

E Viti di montaggio della

telecamera

E Kamerans monteringsskruvar

E Винты для крепления камеры

F Self-tapping screw

F Vis autotaraudeuse

F Tornillo macho roscador

F Schneidschraube

F Vite autofilettante

F Gängpressad skruv

F Самонарезающий винт

G Waterproofing pad

G Protège câble étanche

G Dispositivo protector resistente

al agua

G Wasserdichtes Pad

G Protezione impermeabile

G Vattentätningsdyna

G Водонепроницаемая

прокладка

Waterproofing pad adhesive sheet

H Adhésif pour protège câble

étanche

H Hoja adhesiva para el dispositivo

protector resistente al agua

H Klebestreifen für wasserdichtes

Pad

H Foglio adesivo protezione

impermeabile

H Självhäftande ark för

vattentätningsdyna

Самоклеящаяся полоска

водонепроницаемой прокладки

(4 screws)/(4 vis)/(4 tornillos)/(4

Schrauben)/(4 viti)/(4 skruvar)/(4 винта)

(2 screws for mounting camera, 2

angle adjustment screws)/

(2 vis pour le montage de la caméra, 2

vis pour le réglage d'angle)/

(2 tornillos para montar la cámara, 2

tornillos de ajuste de ángulo)/

(2 Schrauben für die

Monatge der Kamera, 2

Winkeleinstellungsschrauben)/

(2 viti per il montaggio della

telecamera, 2 viti di regolazione

dell'angolazione)/

(2 screws for mounting camera,

2 angle adjustment screws) - (2

skruvar för montering av kamera, 2

vinkeljusteringsskruvar)/

(2 винта для крепления камеры, 2

винта регулировки угла)

(4 screws)/(4 vis)/(4 tornillos)/

(4 Schrauben)/(4 viti)/(4 skruvar)/

(4 винта)

I Camera extension cable

I Rallonge câble camera

I Cable de extensión de la cámera

I Kameraverlängerungskabel

I Cavo di prolunga per la

telecamera

I Kameraförlängningskabel

I Удлинительный кабель камеры

J Cable tie

J Serre-câble

J Brida para cable

J Kabelbinder

J Fascetta serracavi

J Fastbindningsrem

J Кабельная стяжка

K Heat-shrink Tube

K Tube thermorétrécissable

K Tubo termorretráctil

K Heißschrumpfschlauch

K Tubo termorestringente

K Värmekrympande rör

K Термоусадочная трубка

(7 m)/(7 m)/(7 m)/(7 m)/(7 m)/

(7 m)/(7 м)

(5 screws)/(5 vis)/(5 tornillos)/(5

Schrauben)/(5 viti)/(5 skruvar)/(5 винтов)

HCE-C127D

A Rearview camera

A Caméra de recul

A Cámara de marcha atrás

A Rückfahrkamera

A Telecamera posteriore

A Backkamera

A Камера заднего вида

C Camera mounting

C Support de fixation

C Soporte de la cámara

C Kamerahalterung

C Supporto telecamera

C Kamerafäste

C Крепление камеры

D Camera mounting stage

D Palier de montage de la caméra

Plataforma de montaje de la cámara

D Kamerahalterungsplattform

D Supporto di montaggio della

telecamera

D Kamerans monteringsstadiet

D Платформа для монтирования

камеры

E Camera mounting screws

E Vis de montage de la caméra

E Tornillos de montaje de la cámara

E Kamera-Montageschrauben

E Viti di montaggio della

telecamera

E Kamerans monteringsskruvar

E Винты для крепления камеры

(0.5m)

(0,5m)

(0,5 m)

(0,5 м)

(4 screws)/(4 vis)/(4 tornillos)/(4

Schrauben)/(4 viti)/(4 skruvar)/(4 винта)

(2 screws for mounting camera, 2

angle adjustment screws)/

(2 vis pour le montage de la caméra, 2

vis pour le réglage d'angle)/

(2 tornillos para montar la cámara, 2

tornillos de ajuste de ángulo)/

(2 Schrauben für die

Monatge der Kamera, 2

Winkeleinstellungsschrauben)/

(2 viti per il montaggio della

telecamera, 2 viti di regolazione

dell'angolazione)/

(2 screws for mounting camera,

2 angle adjustment screws) - (2

skruvar för montering av kamera, 2

vinkeljusteringsskruvar)/

(2 винта для крепления камеры, 2

винта регулировки угла)

F Self-tapping screw

F Vis autotaraudeuse

F Tornillo macho roscador

F Schneidschraube

F Vite autofilettante

F Gängpressad skruv

F Самонарезающий винт

G Waterproofing pad

G Protège câble étanche

G Dispositivo protector resistente

al agua

G Wasserdichtes Pad

G Protezione impermeabile

G Vattentätningsdyna

G Водонепроницаемая

прокладка

Waterproofing pad adhesive sheet

H Adhésif pour protège câble

étanche

H Hoja adhesiva para el dispositivo

protector resistente al agua

H Klebestreifen für wasserdichtes

Pad

H Foglio adesivo protezione

impermeabile

H Självhäftande ark för

vattentätningsdyna

Самоклеящаяся полоска

водонепроницаемой прокладки

I Camera extension cable

I Rallonge câble camera

I Cable de extensión de la cámera

I Kameraverlängerungskabel

I Cavo di prolunga per la

telecamera

I Kameraförlängningskabel

I Удлинительный кабель камеры

(4 screws)/(4 vis)/(4 tornillos)/

(4 Schrauben)/(4 viti)/(4 skruvar)/

(4 винта)

(10.5m)/(10,5m)/(10,5 m)/(10,5 m)/

(10,5 m)/(10,5 m)/(10,5 м)

J Cable tie

J Serre-câble

J Brida para cable

J Kabelbinder

J Fascetta serracavi

J Fastbindningsrem

J Кабельная стяжка

K Heat-shrink Tube

K Tube thermorétrécissable

K Tubo termorretráctil

K Heißschrumpfschlauch

K Tubo termorestringente

K Värmekrympande rör

K Термоусадочная трубка

(5 screws)/(5 vis)/(5 tornillos)/(5

Schrauben)/(5 viti)/(5 skruvar)/(5 винтов)

●

Installation Location/Emplacement de

l’installation/Ubicación de la instalación/

Montageort/Posizione di montaggio/

Monteringsplats/Место установки

Install to the Rear Garnish/Installez la caméra sur la carrosserie arrière/

Instalación en el acabado trasero/Montage am Heckklappengriff/

Montaggio sulla modanatura posteriore/Montering i bakluckan/

Установка сзади над номерным знаком

Fig.2/Schéma 2/Fig.2/

Abb. 2/Fig.2/Bild 2/Рис. 2

Fig.3/Schéma 3/Fig.3/

Abb. 3/Fig.3/Bild 3/Рис. 3

2.5

Fig.1/Schéma 1/Fig.1/

Abb. 1/Fig.1/Bild 1/Рис. 1

English

1 Attach the mounting bracket to the camera mounting stage

with the angle adjustment screw as shown in the figure.

2 Attach the camera to the camera mounting bracket C. Pull

the camera cable through to the camera mounting bracket

C D, and secure with the hex screws (see Fig. 2).

3 Loosen the camera mounting bracket C and angle

adjustment screw. Determine the attachment angle, and

carefully tighten the angle adjustment screw.

4 Make a 13 mm hole in the rear bumper camera mounting

bracket (see Fig. 3).

5 Pull the camera cable inside the car through the hole made in

step 3.

6 Peel off the adhesive seal from the camera mounting bracket

and attach the camera mounting bracket on the chassis of the

vehicle. If required, fix the camera mounting bracket using

self-tapping screws.

Attach the camera in a position where it does not touch the

number plate.

Use retail touch-up paint to paint the surface and surrounding

area when a hole has been made in a metal surface.

Waterproof securely the hole made for the camera cable using a

commercially-available waterproof tape or sealing material.

If necessary, use a self-tapping screw L to fix the camera

mounting bracket (In the case of a plastic mount area).

Français

1 Attachez le support de montage au palier de montage de la

caméra avec la vis pour le réglage d'angle comme indiqué sur

la figure.

2 Fixez la caméra sur le support . Passez le câble de la caméra C

dans le support C, puis fixez-le à l’aide des vis hexagonales

D (schéma 2).

3 Déserrez le support de la caméra C et insérez la vis pour le

réglage d’angle. Choisissez l’angle de fixation, puis resserrez

délicatement la vis dans cet angle.

4 Faites un trou de 13 mm dans la carrosserie arrière pour fixer

le support de la caméra (schéma 3).

5 Faites passer le câble de la caméra à l’intérieur du véhicule par

le trou fait à l’étape 3.

6 Retirez le film protecteur du support de la caméra, puis fixez

ce dernier sur le châssis du véhicule. Le cas échéant, fixez le

support à l’aide des vis autotaraudeuses.

Fixez la caméra de façon à ce qu’elle ne touche pas la plaque

d’immatriculation.

Si vous avez percé un trou dans une surface métallique, une

retouche est nécessaire sur et autour de la surface avec une

peinture spéciale.

Les passes-fils à l’intérieur du véhicule doivent être imperméables

; pour cela, utilisez du ruban adhésif imperméable ou un autre

produit d’étanchéité vendu dans le commerce.

Si besoin est, utilisez une vis autotaraudeuse L pour fixer le

support de la caméra (notamment si la surface de montage est en

plastique).

Español

1 Acople el soporte de montaje a la plataforma de montaje de

la cámara con el tornillo de ajuste, tal y como se muestra en la

figura.

2 Coloque la cámara en el soporte de la cámara C. Tire del

cable de la cámara a través del soporte de la cámara C y fíjelo

con los tornillos hexagonales (véase la figura 2).D

3 Afloje el soporte de la cámara C e inserte en ángulo el

tornillo de ajuste. Calcule el ángulo de fijación y, con cuidado,

apriete el tornillo en dicho ángulo.

4 Realice un agujero de 13 mm en el soporte de la cámara del

acabado trasero (véase la figura 3).

5 Tire del cable de la cámara desde el interior del coche a través

el agujero del paso 3.

6 Retire el sello adhesivo del soporte de la cámara y fíjelo en

el chasis del vehículo. Si fuera necesario, fije el soporte de la

cámera con ayuda de los tornillos embriados suministrados.

Coloque la cámara en una posición en la que no toque la

matrícula.

Utilice pintura para retocar la superficie y el área que rodea el

agujero realizado en la superficie de metal.

Para garantizar que las arandelas aislantes colocadas en el interior

del vehículo son resistentes al agua, utilice cinta adhesiva resistente

al agua o algún tipo de material sellante.

Si es necesario, utilice un tornillo macho roscador L para fijar el

soporte de la cámara (en caso de que el área de instalación sea de

plástico).

Deutsch

1 Befestigen Sie die Kamerahalterung an der

Kamerahalterungsplattform mit der Schraube zur

Winkeleinstellung wie in Abb. 1 dargestellt.

2 Befestigen Sie die Kamera an der Kamerahalterung . Führen C

Sie das Kamerakabel durch die Kamerahalterung , und C

befestigen Sie sie mit den Inbus-Schrauben D (siehe Abb. 2).

3 Lösen Sie die Kamerahalterung und die Schraube C

zur Winkelanpassung. Bestimmen Sie den Winkel für

die Anbringung, und ziehen Sie die Schraube für die

Winkelanpassung vorsichtig fest.

4 Bohren Sie ein 13 mm großes Loch in die Heckklappengriff-

Kamerahalterung (siehe Abb. 3).

5 Führen Sie das Kamerakabel durch das in Schritt 3 gebohrte

Loch ins Auto.

6 Lösen Sie die Klebefolie von der Kamerahalterung, und

bringen Sie die Kamerahalterung an der Fahrzeugkarosserie

an. Befestigen Sie die Kamerahalterung gegebenenfalls mit

Schneidschrauben.

Befestigen Sie die Kamera so, dass sie nicht das Nummernschild

berührt.

Bringen Sie Reparaturlack auf der Oberfläche und um das Loch

herum an, wenn Sie ein solches in eine Metalloberfläche gebohrt

haben.

Dichten Sie das für das Kamerakabel gebohrte Loch mit

handelsüblichem Dichtband oder Dichtungsmaterial wasserdicht

ab.

Falls nötig, befestigen Sie die Kamerahalterung mit einer

Blechschraube L (falls der Befestigungsbereich aus Plastik

besteht).

•

Svenska

Nr. Namn Kabelfärg Specifikation/

Funktion

Anslut till

1Kontakt för

videoutgång

Visar en kamerabild

på en ansluten

monitor eller

navigationssystem.

Anslut till kamerans

videoingång på den

anslutna enheten.

2Anslutning för

kamera

Videosignal från

kameran.

Anslut kamerans

förlängningskabel

(medföljer) bak på kameran.

3 Säkring 7,0 A

4Back/

ACCledning Röd

Denna ledning

används för att ge

ström till enheten när

backen läggs i.

Anslut ledning till

ACC-läget.

5 Jordledning Svart

Fäst ledningen till

en metalldel I bilens

kaross.

Anslut ledningen till en

metalldel I bilens kaross.

Se till att jordningen är

ordentlig, i annat fall

fungerar inte enheten.

Montera kamerakabeln och RCA-förlängningskabeln en bit ifrån

radioantennen och antennkabeln. Störningar kan uppstå om de

hamnar för nära varandra eller om de lindas ihop.

Русский

№ Наименование Цвет вывода Характеристика/

функция

Подключение к

1Разъем

видеовыхода

Вывод видео камеры

на подключенный

монитор или

навигационную

систему.

Подключите к разъему

видеовхода камеры

подключенного

устройства.

2Разъем задней

камеры

Вход видеосигнала

задней камеры.

Подключите

удлинительный кабель

камеры (входит в

комплект) к задней

камере.

3 Предохранитель 7,0 A

4Вывод Reverse/

ACC Красный

Когда автомобиль

подает назад, этот

вывод используется

для подачи питания

на устройство.

Подключите провод

питания к точке ACC.

5Вывод

заземления Черный

Надежно

прикрепите вывод к

металлической части

кузова автомобиля.

Надежно

подключите вывод к

металлической части

кузова автомобиля.

В противном

случае возможна

неисправность.

Проведите кабель камеры и кабель RCA на удалении

от радиоантенны и кабеля антенны. Если они будут

расположены слишком близко или спутаны между собой,

возможны помехи.

HCE-C127D

Fig.4/Schéma 4/Fig.4/Abb. 4/Fig.4/Bild 4/Рис. 4

HCE-C127D-compatible Alpine AV Head Unit*/Unité

principale AV Alpine compatible avec HCE-C127D*/

Unidad principal AV Alpine compatible con el

HCE-C127D*/HCE-C127D-kompatibles Alpine

AVHauptgerät*/Unità principale AV Alpine compatibile

con HCE-C127D*/HCE-C127D-kompatibel Alpine AV

huvudenhet*/Головное устройство аудио-видео

Alpine, совместимое с HCE-C127D*

Camera extension cable (supplied)/

Rallonge câble camera (fournie)/

Cable de extensión de la cámera (suministrada)/

Kameraverlängerungskabel (mitgeliefert)/

Cavo di prolunga per la telecamera (in dotazione)/

Kameraförlängningskabel (medföljer)/

Удлинительный кабель камеры (входит в комплект)

Rearview camera/Caméra de recul/

Cámara de marcha atrás/

Rückfahrkamera/Telecamera posteriore/

Backkamera/Камера заднего вида

English

For details on connection, refer to the installation manual of the

HCE-C127D-compatible product. Connect the rear camera input

connector only.

* This product can only connect to Alpine Mobile Media

Stations with the dedicated Alpine camera input. For

information on HCE-C127D-compatible products, contact

your local authorized Alpine dealer or visit the Alpine Website.

Français

Pour plus de détails sur la connexion, consultez le guide

d’installation du produit compatible avec HCE-C127D. Raccordez

uniquement la borne d’entrée de la caméra arrière.

* Cet appareil ne peut être raccordé qu’à une station

multimédia portable Alpine via la borne d’entrée de la caméra

Alpine. Pour plus d’informations sur les produits compatibles

avec HCE-C127D, contactez votre revendeur Alpine ou

consultez le site Web Alpine.

Español

Para obtener más información acerca de la conexión, consulte el

manual de instalación del producto compatible con el HCE-

C127D. Conecte únicamente el conector de entrada de la cámara

de visión trasera.

* Este producto solo puede conectarse a equipos Mobile Media

de Alpine con una entrada exclusiva de cámara de Alpine.

Para obtener información sobre los productos compatibles

con HCE-C127D, póngase en contacto con su distribuidor

autorizado Alpine o visite el sitio web de Alpine.

Deutsch

Ausführliche Informationen zu den Anschlüssen finden Sie

in der Installationsanleitung des HCE-C127D-kompatiblen

Produkts. Stellen Sie nur eine Verbindung zur Eingangsbuchse der

Rückfahrkamera her.

* Dieses Produkt kann nur mit Mobile-Media-Stationen von

Alpine mit geeignetem Alpine-Kameraeingang angeschlossen

werden. Informationen zu HCE-C127D-kompatiblen

Produkten erhalten Sie von Ihrem autorisierten Alpine-

Händler vor Ort oder besuchen Sie die Website von Alpine.

Italiano

Per informazioni sul collegamento, consultare il manuale di

installazione del prodotto compatibile con HCE-C127D. La

telecamera posteriore deve essere collegata solo al connettore di

ingresso.

* Questo prodotto può essere collegato esclusivamente a unità

Alpine Mobile Media Station dotate dell’apposito ingresso

compatibile con telecamere Alpine. Per informazioni sui

prodotti compatibili con HCE-C127D rivolgersi al rivenditore

autorizzato Alpine di zona oppure visitare il sito Web di

Alpine.

Svenska

För mer information om anslutning, se handboken för den HCE-

C127D-kompatibla produkten. Anslut bara backkameraingången.

* Denna produkt kan endast anslutas till Alpine Mobile

Media Stations med därtill avsedd Alpine-kameraingång.

Information om produkter som är kompatibla med

HCE-C127D kan du få av din lokala, auktoriserade Alpine-

återförsäljare, eller genom ett besök på Alpines webbplats.

Русский

Подробные сведения о подключения приводятся в

руководстве по установке продукта, совместимого с HCE-

C127D. Подключите только разъем входа задней камеры.

* Данный продукт можно подключать только к мобильным

медиастанциям Alpine со специальным входом для

камер Alpine. Для получения информации о продуктах,

совместимых с HCE-C127D, обратитесь к местному

официальному дилеру Alpine или посетите веб-сайт Alpine.

Adjusting the Camera Angle/Réglage de l’angle de la caméra/Ajuste

del ángulo de la cámara/Anpassen des Kamerawinkels/Regolazione

dell’angolazione della telecamera/Justering av kameravinkeln/

Изменение угла зрения камеры

Fig.7/Schéma 7/Fig.7/

Abb. 7/Fig.7/Bild 7/Рис. 7

Fig.8/Schéma 8/Fig.8/

Abb. 8/Fig.8/Bild 8/Рис. 8

Fig.6/Schéma 6/Fig.6/

Abb. 6/Fig.6/Bild 6/Рис. 6

English

Caution

When adjusting the camera angle, do so after turning off the

engine and applying the hand brake to avoid an accident.

1 Put the gear shift into reverse (R), and check the image from

the camera on the display.

2 Loosen the camera mounting bracket C and angle

adjustment screw. Determine the camera angle, and carefully

tighten the angle adjustment screw.

Français

Attention

Veillez à couper le moteur et à mettre le frein à main avant de régler

l’angle de la caméra afin d’éviter tout accident.

1 Mettez le levier de vitesse en marche arrière (R), puis vérifiez

l’image de la caméra affichée à l’écran.

2 Desserrez le support de la caméra C et insérez la vis pour le

réglage d’angle. Choisissez l’angle de la caméra, puis reserrez

délicatement la vis dans l’angle.

Español

Precaución

Cuando ajuste el ángulo de la cámara, apague primero el motor y

ponga el freno de mano para evitar posibles accidentes.

1 Ponga la palanca de marchas en marcha atrás (R) y

compruebe la imagen de la cámara que se muestra en la

pantalla.

2 Afloje el soporte de la cámara e inserte en ángulo el C

tornillo de ajuste. Calcule el ángulo de la cámara y, con

cuidado, apriete el tornillo en dicho ángulo.

Deutsch

Vorsicht

Wenn Sie den Kamerawinkel einstellen, schalten Sie zunächst den

Motor aus und ziehen Sie die Handbremse an, damit es zu keinem

Unfall kommt.

1 Legen Sie den Rückwärtsgang (R) ein, und überprüfen Sie das

Bild der Kamera auf dem Bildschirm.

2 Lösen Sie die Kamerahalterung C und die Schraube zur

Winkelanpassung. Bestimmen Sie den Kamerawinkel, und

ziehen Sie die Schraube für die Winkelanpassung vorsichtig

fest.

Italiano

Attenzione

Per evitare incidenti, prima di regolare l’angolazione della

telecamera spegnere il motore e inserire il freno di stazionamento.

1 Inserire la retromarcia (R) e controllare l’immagine rimandata

sul display dalla telecamera.

2 Allentare il supporto della telecamera C e la vite di

regolazione dell’angolazione. Stabilire l’angolazione della

telecamera e serrare lentamente la vite di regolazione.

Svenska

Försiktighet

För att undvika olyckor ska justering av kamerans vinkel göras först

när bilen stängts av och handbromsen dragits åt.

1 Lägg i backen (R) och kontrollera bilden från kameran på

skärmen.

2 Lossa skruven till kamerafästet C och vinkeljusteringen.

Bestäm kameravinkeln och dra försiktigt åt justeringsskruven.

•

●

•

Eseguire il test di impermeabilità con il tubo termorestringente

fornito in dotazione seguendo la procedura riportata di seguito:

1 Preparazione - Fig. 13

(1) Inserire il tubo termorestringente nel cavo di prolunga K

I della telecamera.

(2) Collegare il cavo A della telecamera al connettore del cavo

di prolunga della telecamera.I

(3) Installare il tubo termorestringente K in modo che il tubo

(A) sia coperto (con una sporgenza di circa 0,5 pollici).

2 Test di impermeabilità - Fig. 14

Terminata la preparazione, tendere il cavo e restringere il tubo

termorestringente riscaldandolo dal lato (B) con una pistola K

termica.

3 Verifica - Fig. 15

Verificare che i connettori (A) e (C) siano interamente coperti dal

tubo termorestringente .K

Quando il tubo termorestringente si è ridotto al massimo, è

necessario versare resina epossidica o stucco sulle parti (D) per

completare il test di impermeabilità.

Attenzione

Fare attenzione a non fondere il cavo della telecamera o il cavo di

prolunga della telecamera con la pistola termica.

Fare attenzione a non ustionarsi durante questa operazione.

Terminato il test di impermeabilità, non piegare con forza il cavo.

•

Svenska

a: Införingshylsa i gummi för att dra kamerans kabel inifrån

varubilens hytt till undersidan av chassit.

b: I installationer för varubilar*, installeras kabeln som ansluter

kameran till strömförsörjningen i vanliga fall under varubilens

chassi.

Den här kabeln måste skyddas mot skada med hjälp av en

delad ledningsdragning i de områden där den installeras

under varubilens chassi.

Införingshylsan i gummi i vilken kabeln ska dras från hytten

till undersidan av varubilen måste isoleras med silikon för att

förhindra att fukt tränger in i hytten.

c: Vitt kontaktdon mellan den bakre kameran och

strömförsörjningen.

d: Rekommenderad plats för montering av HCE-C125 bakre

kamera (på den bakre stötfångaren).

e: I installationer för varubilar, kan den vita elkontakten mellan

den bakre kameran och kamerans strömförsörjning utsättas

för fukt. Om detta inträffat måste den isoleras för att förhindra

korrosion.

Använd krympröret för en vattentät installation som levereras

enligt följande procedur:

1 Förberedelse -Bild 13

(1) Sätt i krympröret .K över kamerans förlängningskabel I

(2) Anslut kamerakabeln A till kontaktdonet på kamerans

förlängningskabel I.

(3) Installera krympröret K så att röret (A) täcks (med ung. 0,5

tum).

2 Vattentäthet installation -Bild 14

När förberedelsen har avslutats, dra åt kabeln och krymp

krympröret genom att värma det från sidan (B) med en K

värmepistol.

3 Kontroll -Bild 15

Se till att kontaktdonen (A) och (C) täcks helt med krympröret

När krympröret är som minst ska epoxi och fogtätning föras in i

sektionerna (D) för att avsluta vattentätningen.

Försiktighet

Se till att inte smälta kamerakabeln eller kamerans

förlängningskabel med värmepistolen.

Se till att bränna dig under arbetet.

Böj inte anslutningskabeln efter att vattentätningen slutförts.

•

Русский

а: Резиновая втулка для выведения провода камеры из

кабины на днище пикапа.

б: При установке в пикапе*, провод, соединяющий камеру

с блоком питания, обычно устанавливается на днище

пикапа.

Везде, где провод проходит под днищем пикапа, он

должен быть защищен от повреждений при помощи

ребристой трубки.

Резиновая втулка, устанавливаемая в месте выведения

провода из кабины на днище пикапа, должна быть

уплотнена при помощи кремнийорганического герметика

для предотвращения попадания воды в кабину пикапа.

в: Белый разъем для соединения камеры заднего вида и

блока питания.

г: Рекомендуемое место установки камеры заднего вида

HCE-C125 (на заднем бампере).

д: При установке в пикапе, белый электрический разъем

для соединения камеры заднего вида и блока питания

камеры может быть подвержен воздействию влаги. Если

это происходит, его необходимо герметизировать для

предотвращения коррозии.

Обеспечьте гидроизоляцию при помощи идущей в комплекте

термоусадочной трубки, выполнив приведенную ниже

процедуру:

1 Подготовка — рис. 13

(1) Наденьте термоусадочную трубку K на удлинительный

кабель камеры I.

(2) Подключите кабель камеры A к разъему удлинительного

кабеля камеры I.

(3) Наденьте термоусадочную трубку таким образом, K

чтобы трубка (А) была закрыта (с запасом прибл. 0,5

дюйма).

2 Гидроизоляция — рис. 14

После завершения подготовки выпрямите кабель и усадите

термоусадочную трубку K, нагрев ее со стороны (В) при

помощи термофена.

3 Проверка — рис. 15

Убедитесь, что разъемы (А) и (С) полностью закрыты

термоусадочной трубкой K.

После того как термоусадочная трубка максимально

усядет, секции (D) следует залить эпоксидной смолой

или пластичным материалом для завершения процесса

гидроизоляции.

Осторожно

Будьте осторожны, чтобы не оплавить кабель камеры или

удлинительный кабель камеры при помощи термофена.

Будьте осторожны, чтобы не обжечься во время выполнения

этой процедуры.

После завершения гидроизоляции не сгибайте кабель с

силой.

•

Specifications/Spécifications/Especificaciones/Technische Daten/

Caratteristiche techniche/Tekniska data/Характеристики

HCE-C125

English

Power Requirements DC9V to DC15.6V

Ground Type Negative ground type

Power Consumption 0.9W (12V)

Output Image*1 Composite Video NTSC

Output Drive Capacity 1Vp-p (75 Ω)

Image Sensor 1/3.7 inch CMOS image sensor, aspect ratio 4:3

Effective Number of Pixels 640 (horizontal)×480 (vertical) approximately 0.3 Mega pixels

Lens Section Focal length f=1.34mm, brightness F=1:2.2

Angle of Field Horizontal: 131°, vertical: 103°

Automatic Image Adjusting

Function Automatic white balance adjustment

Water Resistance JIS-D0203 S2 Level compliant

S/N ratio 47db or more

Resolution (Horizontal) 330 TV lines (center area)

Illumination Range Approximately 1.5 to 100klx

Operating

Temperature

Range

Camera Section -22 to +158F (-30 to +70°C)

Power Section -22 to +158F (-30 to +70°C)

External

dimensions

(W×H×D)

Camera Section 23.6×23.6×24.0mm (excluding projection on the rear)

Power Section 38.0×25.0×15.0mm (excluding projection)

Weight Camera Section 27g (camera only)

Power Section 83g (including cord)

*1 This product outputs NTSC image. It does not output PAL image.

Français

Alimentation Nécessaire 9V à 15,6V continu

Type de Masse Masse négative

Consommation 0,9W (12V)

Sortie Image*1 Vidéo Composite NTSC

Capacité de la commande

de sortie 1Vp-p (75 Ω)

Capteur d’image Capteur d’image CMOS 1/3.7 de pouce, ratio 4:3

Nombre de pixels effectifs 640 (horizontal)×480 (vertical) environ 0,3 Mégapixels

Lentille Distance focale f=1,34mm, Luminosité F=1:2,2

Champ de vision Horizontal : 131°, vertical : 103°

Fonction ajustement automatique

de l’image Réglage automatique de la balance des blancs

Résistance à l'eau Conforme au niveau JIS-D0203 S2

Ratio Signal/Bruit 47db ou plus

Résolution (Horizontal) 330 lignes de Télévision (centrale)

Plage d’illumination Environ 1,5 à 100klx

Température de

fonctionnement

Caméra -22 à +158F (-30 à +70°C)

Section

d’alimentation -22 à +158F (-30 à +70°C)

Dimensions

externes

(L×H×P)

Caméra 23,6×23,6×24.0 mm (sauf partie arrière de la caméra)

Section

d’alimentation 38,0×25,0×15,0 mm (partie saillante non comprise)

Poids

Caméra 27g (caméra uniquement)

Section

d’alimentation 83g (cordon compris)

*1 Ce produit génère des images NTSC. Il ne génère pas d'image PAL.

Español

Requisitos de alimentación De 9 V CC a 15,6 V CC

Tipo de toma de tierra Tipo toma de tierra negativa

Consumo eléctrico 0,9 W (12 V)

Imagen de salida*1 Vídeo compuesto NTSC

Capacidad de salida de la unidad 1 Vp-p (75 Ω)

Sensor de imagen Sensor de imagen CMOS de 1/3,7 pulg., relación de

aspecto 4:3

Número efectivo de píxeles 640 (horizontal)×480 (vertical), aproximadamente 0,3

megapíxeles

Sección de la lente Longitud focal f = 1,34 mm, brillo F = 1:2,2

Ángulo de campo Horizontal: 131°, vertical: 103°

Función de ajuste de imagen

automático Ajuste automático del balance de blancos

Resistencia al agua JIS-D0203, conforme a Nivel S2

Relación señal/ruido 47 db o más

Resolución (Horizontal) 330 líneas de TV (área central)

Alcance de la iluminación Aproximadamente de 1,5Lx a 100klx

Intervalo de

temperatura de

funcionamiento

Sección de la

cámara De -22 a +158F (de -30 a +70°C)

Sección de

alimentación De -22 a +158F (de -30 a +70°C)

Dimensiones

externas

(ancho×alto×prof.)

Sección de la

cámara 23,6×23,6×24,0 mm (salvo el saliente en la parte trasera)

Sección de

alimentación 38,0×25,0×15,0 mm (salvo el saliente)

Peso

Sección de la

cámara 27 gr (solo la cámara)

Sección de

alimentación 83 gr (incluyendo el cable)

*1 Este producto emite imágenes NTSC. No emite imágenes PAL.

Deutsch

Stromversorgung DC9V bis DC15,6V

Massetyp Negativer Massetyp

Stromverbrauch 0,9W (12V)

Ausgebebild*1 Kompositvideo NTSC

Ausgabelaufwerkkapazität 1Vp-p (75 Ω)

Bildsensor 1/3,7 Zoll CMOS Bildsensor, Seitenverhältnis 4:3

Effektive Anzahl der Pixel 640 (horizontal)×480 (vertikal) etwa 0,3 Megapixel

Objektivbereich Brennweite f=1,34mm, Helligkeit F=1:2,2

Bildwinkel Horizontal: 131°, vertikal: 103°

Automatische

Bildeinstellungsfunktion automatischer Weißabgleich

Wasserfestigkeit JIS-D0203 S2 Ebenen konform

S/N Verhältnis 47db oder mehr

Auflösung (Horizontal) 330 TV TV-Zeilen (Mittelbereich)

Beleuchtungsbereich Etwa 1,5Lx bis 100klx

Betriebstemper-

aturbereich

Kamerateil -22 bis +158 F (-30 bis +70°C)

Leistungsteil -22 bis +158 F (-30 bis +70°C)

Äußere

Abmessungen

(B×H×T)

Kamerateil 23,6×23,6×24,0mm (ohne Schutz auf der Rückseite)

Leistungsteil 38,0×25,0×15,0mm (ohne Schutz)

Gewicht

Kamerateil 27g (nur Kamera)

Leistungsteil 83g (einschließlich Kabel)

*1 Dieses Produkt gibt ein NTSC-Bild aus. Es gibt kein PAL-Bild aus.

–

●

Русский

Осторожно

Если требуется изменить угол обзора камеры, во избежание

аварии сначала выключите двигатель и установите ручной

тормоз.

1 Включите заднюю передачу (R), после чего проверьте на

экране изображение камеры.

2 Ослабьте крепление монтажного кронштейна камеры C и

винта регулировки угла. Определите угол обзора камеры

и аккуратно затяните винт регулировки угла.

Securing the Camera Cable/Fixation du câble de la caméra/Fijación del

cable de la cámara/Befestigen des Kamerakabels/Fissaggio del cavo

della telecamera/Infästning av kamerakabeln/Закрепление кабеля

камеры

(A) Rearview camera/Caméra arrière/Cámera trasera/Rückfahrkamera/

Telecamera per retromarcia/Backkamera/Камера заднего вида

(B) To Power unit/Vers le bloc d’alimentation/A la unidad de alimentación/An

Netzteil/All’unità di alimentazione/Till strömförsörjningsenheten/На блок

питания

Фиксатор

(D) Waterproofing pad/Protège-câbles imperméable/Dispositivo protector

resistente al agua/Wasserdichtes Polster/Protezione impermeabile/

Vattentätningsdyna/Водонепроницаемая прокладка

Fig.9/Schéma 9/Fig.9/Abb. 9/Fig.9/Bild 9/Рис. 9

English

1 Secure the camera cable while referring to Fig. 9.

Attach the waterproof pad with the waterproof pad H

adhesive sheet , and secure any slack cable around the I

waterproof pad H J using the wire clamp .

Ensure the cable does not get caught in the trunk, rear door(s) or

any hinges.

The cable should go on the outside of car hinges and harness

covers.

After completing wiring, open and close the trunk and the rear

doors several times to confirm the cable is not getting caught or

rubbing anywhere.

Français

1 Fixez le câble de la caméra en vous reportant au schéma 9.

Fixez le protège-câbles sur son ruban adhésif H I, puis fixez

et tendez le câble sortant du protège-câbles H à l’aide de

l’attache-fils J.

Assurez-vous que le câble n’est pas coincé dans la malle, dans les

portes arrières ou dans une charnière.

Le câble doit être hors des protections des charnières et des

harnais.

Une fois le câblage terminé, ouvrez et refermez plusieurs fois la

malle arrière et les portes arrières afin de vous assurez que le câble

n’est pas coincé et qu’il ne subit aucun frottement.

Español

1 Fije el cable de la cámara siguiendo el diagrama de la figura 9.

Coloque el dispositivo protector resistente al agua con la H

hoja adhesiva correspondiente I y fije cualquier cable que

sobresalga alrededor del dispositivo resistente al agua H con

ayuda del fijador de cables .J

Verifique que el cable no queda atrapado en el maletero, las

puertas traseras o en cualquier bisagra.

El cable debe estar fuera de las protecciones de las bisagras y

arneses del vehículo.

Una vez finalizado el cableado, abra y cierre el maletero y las

puertas traseras varias veces para comprobar que el cable no

queda atrapado ni plegado en ningún sitio.

Deutsch

1 Befestigen Sie das Kamerakabel anhand Abb. 9.

Befestigen Sie das wasserdichte Polster H mit dem

Klebestreifen für das wasserdichte Polster I und befestigen

Sie lose Kabel um das wasserdichte Polster H herum mit der

Kabelklemme .J

Vergewissern Sie sich, dass das Kabel nicht im Kofferraum, an den

hinteren Türen oder Scharnieren eingeklemmt wird.

Das Kabel sollte über die Scharniere und Kabelabdeckungen

hinweg geführt werden.

Nachdem die Verkabelung erfolgt ist, öffnen und schließen Sie den

Kofferraum und die hinteren Türen mehrmals, um sicherzustellen,

dass das Kabel nicht eingeklemmt oder berührt wird.

Italiano

1 Fissare il cavo della telecamera come mostrato nella Fig. 9.

Incollare la protezione impermeabile H dal lato adesivo

I e fermare eventuali parti del cavo allentate intorno alla

protezione H utilizzando il fermacavo J.

Accertarsi che il cavo non rimanga impigliato nel portabagagli,

negli sportelli posteriori o nelle cerniere.

Il cavo deve passare all’esterno delle cerniere dell’auto e dei

copricavi.

Al termine del collegamento, aprire e chiudere più volte il

portabagagli e gli sportelli posteriori, verificando che il cavo non

rimanga impigliato o strisci con parti del veicolo.

Svenska

1 Fäst kamerakabeln enligt anvisningarna i Bild 9.

Sätt fast den vattentäta dynan H med det självhäftande arket

för vattentätningsdynan I och fäst eventuellt slak kabel rund

den vattentäta dynan H J med sladdklämman .

Se till att kabeln inte fastnar i bagageluckan, bakdörren eller

gångjärnen.

Kabeln ska löpa utanför bilens gångjärn och kabelskydden.

När dragningen utförts ska du öppna och stänga bagageluckan och

bakdörrarna flera gånger, så att kabeln inte fastnar eller skaver

någonstans.

Русский

1 Закрепите кабель камеры согласно рис. 9.

Прикрепите водонепроницаемую прокладку H при

помощи самоклеящейся полоски I и зафиксируйте

свободный кабель вокруг водонепроницаемой прокладки

H J при помощи зажима для проводов .

Убедитесь, что кабель не переламывается багажником,

задними дверями или какими-либо шарнирными

соединениями.

Кабель должен проходить с внешней стороны шарнирных

соединений и кожухов, закрывающих проводку автомобиля.

После завершения прокладки кабеля несколько раз откройте

и закройте багажник и задние двери, чтобы убедиться, что

кабель нигде не зажимается и не трется.

Special Instructions for Pickup Truck Installations/Instructions

spéciales pour installation sur un pickup/Instrucciones especiales para

las instalaciones en camionetas/

a b

Fig.12/Schéma 12/Fig.12

Front of pickup truck*/

Avant du pickup /*

Parte delantera de la camioneta*

Recommended camera power supply mounting

location (inside pickup cab)/

Emplacement de montage recommandé de

l’alimentation de la caméra (à l’intérieur de la

cabine du pickup)/

Ubicación recomendada para colocar la fuente

de alimentación de la cámara (en el interior de

la camioneta)

Any type of vehicle, including pickup trucks, where the connector is

installed outside of the cabin./

Tout type de véhicule, notamment des camionnettes, où le

connecteur est installé hors de la cabine./

Cualquier tipo de vehículo, incluidas las camionetas, donde el

conector se debe instalar fuera de la cabina.

(A)

(B)

(D) (D)

I Camera extension

cable/

I Rallonge câble

caméra/

I Cable de extensión de

la cámera

K Heat-shrink Tube/

K Tube thermorétractable/

K Tubo termorretráctil

A Camera cable/

A Câble de

Caméra /

A Cable de

Cámara

About 0.5 inch/

Environ 0,5 pouce/

Aprox. 0,5 pulgada

Fig.13/Schéma 13/Fig.13

Fig.14/Schéma 14/Fig.14

Fig.15/Schéma 15/Fig.15

English

a: Rubber grommet to pass camera wire from inside of pickup

truck cab to underside of pickup truck chassis.

b: In pickup truck* installations, the wire that connects between

the camera and the camera power supply typically gets

installed under the pickup truck chassis.

This wire must be protected from damage using split-loom

tubing in any areas where it is installed under the pickup

chassis.

The rubber grommet where the wire passes from the cab to

the underside of the truck with silicone to must be sealed

prevent moisture intrusion into the pickup truck cab.

c: White connector between rearview camera and power supply.

d: Recommended HCE-C125 rearview camera mounting location

(on rear bumper).

e: In pickup truck installations, the white electrical connector

between the rearview camera and the camera’s power supply

may be exposed to moisture.

If so, it must be sealed to prevent corrosion.

Perform waterproofing with the provided heat-shrink tube by

following the procedure below:

1 Preparation -Fig.13

(1) Insert the heat-shrink tube K over the camera extension

cable .I

(2) Connect the camera cable to the connector of the A

camera extension cable .I

(3) Install the heat-shrink tube K so tube (A) is covered (with

approx. 0.5 inch).

2 Waterproofing -Fig.14

When preparation is complete, straighten the cable, and shrink

the heat-shrink tube K by heating it from side (B) with a heat

gun.

3 Check -Fig.15

Ensure that connectors (A) and (C) is entirely covered with the

heat-shrink tube .K

When the heat-shrink tube is at its smallest, epoxy or caulk

should be flowed onto the (D) sections to complete the

waterproofing process.

Caution

Be careful not to melt the camera cable or camera extension

cable by the heat gun.

Be careful not to burn yourself during this procedure.

After waterproofing is complete, do not bend the cord forcibly.

•

–

Français

a: Passe-cloison en caoutchouc pour faire transiter le fil de la

caméra de l’intérieur de la cabine du pickup vers le dessous

du châssis.

b: En cas d’installation sur un pickup*, le fil qui relie la caméra à

son alimentation est généralement installé sous le châssis du

véhicule.

Le fil doit être protégé contre les dégâts au moyen d’un

tubage pour câblage, là où il est installé sous le châssis du

pickup.

Le passe-cloison en caoutchouc, utilisé pour acheminer le fil

de la cabine vers le dessous du pickup, doit être protégé

avec du silicone pour éviter toute intrusion d’humidité dans

la cabine du véhicule.

c: Connecteur blanc entre la caméra de recul et l’alimentation.

d: Emplacement de montage recommandé de la caméra de

recul HCE-C125 (sur le pare-chocs arrière).

e: En cas d’installation sur un pickup, le connecteur électrique

blanc situé entre la caméra de recul et son alimentation risque

d’être exposé à l’humidité. Si c’est le cas, il doit être protégé

afin d’éviter toute corrosion.

Vérifiez l’étanchéité à l’aide du tube thermorétrécissable en

suivant la procédure ci-dessous:

1 Préparation - Fig.13

(1) Insérez le câble d’extension de la caméra dans le tube I

thermorétrécissable .K

(2) Raccordez le câble de la caméra au connecteur du câble A

d’extension de la caméra .I

(3) Installez le tube thermorétrécissable afin que le tube (A) K

soit couvert (avec un débordement d’environ 0,5 pouce).

2 Étanchéité - Fig.14

Une fois la préparation terminée, tendez le câble et rétrécissez le

tube thermorétrécissable en le chauffant du côté (B) à l’aide K

d’un pistolet à air chaud.

3 Vérification - Fig.15

Vérifiez que les connecteurs (A) et (C) sont entièrement couverts

par le tube thermorétrécissable .K

Lorsque le tube thermorétrécissable atteint sa taille minimale,

vous devez insérer de la résine époxy ou une résine de

colmatage dans les sections (D) pour compléter le processus

d’étanchéité.

Attention

Veillez à ne pas faire fondre le câble de la caméra ou le câble

d’extension de la caméra lorsque vous utilisez le pistolet à air

chaud.

Veillez à ne pas vous brûler lors de cette procédure.

Une fois le processus d’étanchéité terminé, veillez à ne pas tordre

le câble de force.

•

Español

a: Arandela de goma para pasar el cable de la cámara desde el

interior de la cabina de la camioneta a la parte inferior del

chasis de la camioneta.

b: En instalaciones realizadas en camionetas*, el cable que

conecta la cámara y la fuente de alimentación de la cámara

normalmente se instala bajo el chasis de la camioneta.

Este cable mediante un tubo de debe estar protegido

hendidura en espiral en las zonas en las que se encuentre

instalado bajo el chasis de la camioneta.

La arandela de goma por el que pasa el cable desde la cabina

hasta la parte inferior de la camioneta se debe sellar con

silicona para evitar la entrada de humedad en la cabina de la

camioneta.

c: Conector blanco entre la cámara de visión trasera y la fuente

de alimentación.

d: Ubicación recomendada para colocar la cámara de visión

trasera HCE-C125 (en el parachoques trasero).

e: En instalaciones realizadas en camionetas, el conector

eléctrico blanco situado entre la cámara de visión trasera y la

fuente de alimentación de la cámara podría estar expuesto

a la humedad. En ese caso se debe sellar para evitar la

corrosión.

Lleve a cabo el proceso de impermeabilidad con el tubo

termorretráctil suministrado siguiendo estos pasos:

1 Preparación - Fig. 13

(1) Inserte el tubo termorretráctil en el cable prolongador de K

la cámara I.

(2) Conecte el cable de la cámara al conector del cable A

prolongador de la cámara .I

(3) Instale el tubo termorretráctil de modo que el tubo (A) K

quede cubierto (con aproximadamente 0,5 pulgadas de

exceso).

2 Impermeabilidad - Fig. 14

Una vez concluida la preparación, enderece el cable y reduzca el

tubo termorretráctil K calentándolo desde un lado (B) con una

pistola de aire caliente.

3 Comprobación - Fig. 15

Verifique que el conector (A) y el (C) están totalmente cubiertos

con el tubo termorretráctil K.

Cuando el tubo termorretráctil esté recogido, deberá

introducirse epoxi o masilla para que circule por las secciones (D)

para completar el proceso de impermeabilidad.

Precaución

Tenga mucho cuidado de no derretir el cable de la cámara o el

cable prolongador de la cámara con la pistola de aire caliente.

Preste mucha atención para no sufrir quemaduras al realizar este

procedimiento.

Una vez concluido el proceso de impermeabilidad, no doble el

cable con fuerza.

•

Besondere Anweisungen für Kleintransporter-Installationen /Istruzioni

speciali per installazione su cassonati /Speciella instruktioner för

installation på varubilar /Специальные инструкции по установке на

пикапе

a b

Abb. 12/Fig. 12/Bild 12/Рис. 12

Vorderseite des Kleintransporters*/

Parte anteriore del cassonato*/

Fram på varubilen*/

Передняя сторона пикапа*

Empfohlener Einbauort für Kameranetzteil

(innerhalb der Fahrerkabine des

Kleintransporters) /

Posizione di montaggio consigliata

dell'alimentazione della telecamera (all'interno

della cabina del cassonato) /

Rekommenderad förutsedd kraftförsörjning för

kameran placering (inne i varubilens hytt) /

Рекомендуемое место установки блока

питания камеры (внутри кабины пикапа)

Jede Art von Fahrzeug, einschließlich Kleintransporter, wobei der

Stecker außerhalb der Fahrerkabine installiert ist. /

Qualsiasi tipo di veicolo, inclusi i cassonati, in cui il connettore

viene installato all'esterno della cabina. /

Vilken som helst typ av fordon, inklusive varubilar, där

kontaktdonet installeras utanför hytten. /

Любой тип автомобиля, включая пикапы, в которых

разъем устанавливается за пределами кабины.

(A)

(B)

(D) (D)

I Kamera

verlängerungskabel /

I Cavo di prolunga

della telecamera /

I Kamera

förlängningskabel /

I Камера,

удлинительный

кабель

K Schrumpfschlauch /

K Tubo

termorestringente /

K Krymprör /

K Термоусадочная

трубка

A Kamera kabel /

A Cavo della

telecamera /

A Kamera kabel /

A Камера,

кабель

Etwa 0,5 Zoll /

Circa 0,5 pollice /

Ungefär 0,5 tum /

Прибл. 0,5 дюйм

Abb. 13/Fig. 13/Bild 13/Рис. 13

Abb. 14/Fig. 14/Bild 14/Рис. 14

Abb. 15/Fig. 15/Bild 15/Рис. 15

Deutsch

a: Gummitülle, um das Kameraanschlusskabel von der

Innenseite der Kabine des Kleintransporters zur Unterseite der

Karosserie des Kleintransporters zu führen.

b: Bei Kleintransporter*-Installationen wird das

Kameraanschlusskabel, das die Kamera mit dem

Netzteil verbindet, in der Regel unter der Karosserie des

Kleintransporters installiert.

Diese Anschlusskabel müssen vor Schäden geschützt werden,

indem geteilte Rohrleitungen in allen Bereichen verwendet

werden, die unter der Karosserie des Kleintransporters

installiert werden.

Die Gummidichtung, wo das Kamerakabel von der Kabine an

der Unterseite des LKW verläuft, muss mit Silikon abgedichtet

werden, um das Eindringen von Feuchtigkeit in die LKW-

Kabine zu verhindern.

c: Weißer Stecker zwischen Rückfahrkamera und

Stromversorgung.

d: Empfohlener Einbauort der HCE-C125 Rückfahrkamera (am

hinteren Stoßfänger).

e: Bei Installationen in Kleintransportern kann der weiße

Elektrostecker zwischen der Rückfahrkamera und der Kamera-

Stromversorgung Feuchtigkeit ausgesetzt sein. Falls dies der

Fall ist, dichten Sie ihn ab, um Korrosion zu vermeiden.

Führen Sie eine Abdichtung mit dem mitgelieferten

Heißschrumpfschlauch aus, indem Sie wie folgt vorgehen:

1 Vorbereitung -Abb.13

(1) Stecken Sie den Heißschrumpfschlauch über das K

Verlängerungskabel I der Kamera.

(2) Schließen Sie das Kamerakabel A an den Stecker des

Verlängerungskabels I der Kamera an.

(3) Installieren Sie den Heißschrumpfschlauch K, so dass die

Leitung (A) (mit etwa 0,5 Zoll) abgedeckt ist.

2 Abdichtung -Abb.14

Wenn die Vorbereitung abgeschlossen ist, richten Sie das Kabel

gerade aus und schrumpfen Sie den Heißschrumpfschlauch K

durch Erhitzen der Seite (B) mit einer Heißluftpistole.

3 Überprüfung -Abb.15

Stellen Sie sicher, dass die Stecker (A) und (C) vollständig mit

dem Heißschrumpfschlauch abgedeckt sind.K

Zusätzlich sollte Epoxid-oder Dichtungsmasse auf die (D)

Abschnitte verteilt werden, um den Abdichtungsvorgang

abzuschließen.

Vorsicht

Achten Sie darauf, das Kabel der Kamera oder das

Verlängerungskabel der Kamera nicht mit der Heißluftpistole zu

beschädigen.

Nachdem die Abdichtung abgeschlossen ist, die

Steckverbindung nicht verbiegen.

•

Italiano

a: Anello di gomma per passare il filo della telecamera

dall'interno della cabina del cassonato al lato inferiore del

telaio del veicolo.

b: Nei cassonati*, il filo che collega la telecamera alla relativa

alimentazione si installa generalmente sotto il telaio del

veicolo.

Questo filo va protetto da danneggiamenti mediante l'utilizzo

di corrugati flessibili in tutti i punti del telaio del cassonato in

cui è installato.

È necessario sigillare con silicone l'anello di gomma nel quale

passa il filo dalla cabina alla parte inferiore del cassonato per

impedire l'infiltrazione di umidità nella cabina del veicolo.

c: Connettore bianco tra la telecamera per retromarcia e

l'alimentazione.

d: Posizione consigliata per il montaggio della telecamera per

retromarcia HCE-C125 (sul paraurti posteriore).

e: Nelle installazioni su cassonati, il connettore elettrico bianco

fra la telecamera per retromarcia e la relativa alimentazione

potrebbe essere esposto a umidità. In tal caso deve essere

sigillato per impedirne la corrosione.

–

Italiano

Requisiti di alimentazione CC da 9 a 15,6 V

Tipo di messa a terra Messa a terra negativa

Consumo elettrico 0,9 W (12 V)

Uscita immagine*1 Video composito NTSC

Capacità di azionamento uscita 1 Vp-p (75 Ω)

Sensore immagine Sensore immagine CMOS 1/3,7 di pollice, formato 4:3

Numero effettivo di pixel 640 (orizzontale) × 480 (verticale) approssimativamente

0,3 megapixel

Sezione obiettivo Lunghezza focale f= 1,34 mm, luminosità F= 1:2,2

Angolo di campo Orizzontale: 131°, verticale: 103°

Funzione regolazione automatica

dell'immagine Regolazione automatica del bilanciamento del bianco

Impermeabilità Conforme al livello JIS-D0203 S2

Rapporto S/N 47db o superiore

Risoluzione (orizzontale) 330 linee TV (area centrale)

Illuminazione Approssimativamente da 1,5Lx a 100klx

Temperatura di

funzionamento

Sezione

telecamera Da -22 a +158F (-30 a +70°C)

Sezione

alimentazione Da -22 a +158F (-30 a +70°C)

Dimensioni

esterne (L×A×P)

Sezione

telecamera 23,6×23,6×24,0 mm (esclusa proiezione sul retro)

Sezione

alimentazione 38,0×25,0×15,0 mm (esclusa proiezione)

Peso

Sezione

telecamera 27 g (solo telecamera)

Sezione

alimentazione 83 g (incluso cavo)

*1 Questo prodotto riproduce immagini NTSC. Non riproduce

immagini PAL.

Svenska

Effektbehov DC9V till DC15,6V

Typ av jordning Negativ typ av jordning

Effektförbrukning 0,9W (12V)

Bildutmatning*1 Sammansatt video NTSC

Utmatningskapacitet 1Vp-p (75 Ω)

Bildsensor 1/3,7 tum CMOS bildsensor, bildformat 4:3

Effektivt antal bildpunkter 640 (vågrätt)×480 (lodrätt) ungefär 0,3 megapixel

Linsprofil Brännvidd f=1,34 mm, ljusstyrka F=1:2.2

Fältvinkel Vågrätt: 131°, lodrätt: 103°

Automatisk bildjusteringsfunktion Automatisk justering av vitbalansering

Vattenbeständighet JIS-D0203 S2 Nivåkompatibel

S/N-ratio 47db eller mer

Upplösning (vågrätt) 330 TV-linjer (mittenområde)

Belysningsområde Ungefär 1,5Lx till 100klx

Drifttemperatu-

rens område

Kamerasektion -22 till +158F (-30 till +70°C)

Matarsektion -22 till +158F (-30 till +70°C)

Externa

dimensioner

(B×H×D)

Kamerasektion 23,6×23,6×24,0 mm (exklusiv projektion bak)

Matarsektion 38,0×25,0×15,0 mm (förutom projektion)

Vikt Kamerasektion Kamerasektion 27g (endast kamera)

Matarsektion Matarsektion 83g (med tråd)

*1 Den här produkten sänder en NTSC-bild. Den sänder ingen PAL-

bild.

Русский

Требования по питанию: 9-15,6 В пост. тока

Тип заземления Заземление отрицательного полюса

Потребление питания 0,9 Вт (12 В)

Выводимое изображение*1 Композитный видеосигнал NTSC

Выходной видеосигнал размах напряжения 1В Выходное сопротивление - 75 Ом

Датчик изображения Матрица CMOS 1/3,7 дюйма, пропорции 4:3

Фактическое количество

пикселей

640 (по горизонтали)×480 (по вертикали),

приблизительно 0,3 мегапикселя

Секция объектива Фокусное расстояние f=1,34 мм, светосила F=1:2,2

Угол обзора По горизонтали: 131°, по вертикали: 103°

Функция автоматической

настройки изображения Автоматическая настройка баланса белого

Водонепроницаемость Соответствует уровню JIS-D0203 S2

Соотношение сигнал/шум 47 дБ или больше

Разрешение (по горизонтали) 330 линий КТВ (центральная область)

Диапазон освещенности Приблизительно от 1,5 люкс до 100килолюкс

Диапазон

температуры

работы

Секция

камеры от -22 до +158F (от -30 до +70°C)

Секция блока

питания от -22 до +158F (от -30 до +70°C)

Внешние

габариты

(Ш×В×Г)

Секция

камеры 23,6×23,6×24,0 мм (без учета выступа сзади)

Секция блока

питания 38,0×25,0×15,0 мм (с учетом выступа)

Вес

Секция

камеры 27 г (только камера)

Секция блока

питания 83 г (включая шнур)

*1 Данный продукт выводит изображение стандарта NTSC.

Он не выводит изображение стандарта PAL.

HCE-C127D

English

Power Requirements DC6.0V

Ground Type Negative ground type

Power Consumption 0.5W

Output Image Composite Video NTSC

Output Drive Capacity 1Vp-p (75 Ω)

Image Sensor 1/3.7 inch CMOS image sensor, aspect ratio 4:3

Effective Number of Pixels 640 (horizontal)×480 (vertical) approximately 0.3 Mega

pixels

Lens Section Focal length f=1.34mm, brightness F=1:2.2

Angle of Field Horizontal: 131°, vertical: 103°

Automatic Image Adjusting

Function Automatic white balance adjustment

Water Resistance JIS-D0203 S2 Level compliant

S/N ratio 47db or more

Resolution (Horizontal) 330 TV lines (center area)

Illumination Range Approximately 1.5 to 100klx

Operating Temperature Range -22 to +158F (-30 to +70°C)

External dimensions (W×H×D) 23.6×23.6×24.0mm (excluding projection on the rear)

Weight 27g (including cord)

Français

Alimentation Nécessaire 6,0V continu

Type de Masse Masse négative

Consommation 0,5W

Sortie Image Vidéo Composite NTSC

Capacité de la commande de sortie 1Vp-p (75 Ω)

Capteur d’image Capteur d’image CMOS 1/3.7 de pouce, ratio 4:3

Nombre de pixels effectifs 640 (horizontal)×480 (vertical) environ 0,3 Mégapixels

Lentille Distance focale f=1,34mm, Luminosité F=1:2,2

Champ de vision Horizontal : 131°, vertical : 103°

Fonction ajustement automatique

de l’image Réglage automatique de la balance des blancs

Résistance à l'eau Conforme au niveau JIS-D0203 S2

Ratio Signal/Bruit 47db ou plus

Résolution (Horizontal) 330 lignes de Télévision (centrale)

Plage d’illumination Environ 1,5 à 100klx

Température de fonctionnement -22 à +158F (-30 à +70°C)

Dimensions externes (L×H×P) 23,6×23,6×24.0 mm (sauf partie arrière de la caméra)

Poids 27g (cordon compris)

Español

Requisitos de alimentación 6,0 V CC

Tipo de toma de tierra Tipo toma de tierra negativa

Consumo eléctrico 0,5 W

Imagen de salida Vídeo compuesto NTSC

Capacidad de salida de la unidad 1 Vp-p (75 Ω)

Sensor de imagen Sensor de imagen CMOS de 1/3,7 pulg., relación de

aspecto 4:3

Número efectivo de píxeles 640 (horizontal) × 480 (vertical), aproximadamente 0,3

megapíxeles

Sección de la lente Longitud focal f = 1,34 mm, brillo F = 1:2,2

Ángulo de campo Horizontal: 131°, vertical: 103°

Función de ajuste de imagen

automático Ajuste automático del balance de blancos

Resistencia al agua JIS-D0203, conforme a Nivel S2

Relación señal/ruido 47 db o más

Resolución (Horizontal) 330 líneas de TV (área central)

Alcance de la iluminación Aproximadamente de 1,5Lx a 100klx

Intervalo de temperatura de

funcionamiento De -22 a +158F (de -30 a +70ºC)

Dimensiones externas

(ancho×alto×prof.) 23,6×23,6×24,0 mm (salvo el saliente en la parte trasera)

Peso 27 gr (incluyendo el cable)

Deutsch

Stromversorgung DC6,0V

Massetyp Negativer Massetyp

Stromverbrauch 0,5W

Ausgebebild Kompositvideo NTSC

Ausgabelaufwerkkapazität 1Vp-p (75 Ω)

Bildsensor 1/3,7 Zoll CMOS Bildsensor, Seitenverhältnis 4:3

Effektive Anzahl der Pixel 640 (horizontal)×480 (vertikal) etwa 0,3 Megapixel

Objektivbereich Brennweite f=1,34mm, Helligkeit F=1:2,2

Bildwinkel Horizontal: 131°, vertikal: 103°

Automatische

Bildeinstellungsfunktion automatischer Weißabgleich

Wasserfestigkeit JIS-D0203 S2 Ebenen konform

S/N Verhältnis 47db oder mehr

Auflösung (Horizontal) 330 TV TV-Zeilen (Mittelbereich)

Beleuchtungsbereich Etwa 1,5Lx bis 100klx

Betriebstemperaturbereich -22 bis +158 F (-30 bis +70°C)

Kameraabmessungen (B×H×T) 23,6×23,6×24,0mm (ohne Schutz auf der Rückseite)

Gewicht 27g (einschließlich Kabel)

Italiano

Requisiti di alimentazione CC 6,0 V

Tipo di messa a terra Messa a terra negativa

Consumo elettrico 0,5 W

Uscita immagine Video composito NTSC

Capacità di azionamento uscita 1 Vp-p (75 Ω)

Sensore immagine Sensore immagine CMOS 1/3,7 di pollice, formato 4:3

Numero effettivo di pixel 640 (orizzontale) × 480 (verticale) approssimativamente

0,3 megapixel

Sezione obiettivo Lunghezza focale f= 1,34 mm, luminosità F= 1:2,2

Angolo di campo Orizzontale: 131°, verticale: 103°

Funzione regolazione automatica

dell'immagine Regolazione automatica del bilanciamento del bianco

Impermeabilità Conforme al livello JIS-D0203 S2

Rapporto S/N 47db o superiore

Risoluzione (orizzontale) 330 linee TV (area centrale)

Illuminazione Approssimativamente da 1,5Lx a 100klx

Temperatura di funzionamento Da -22 a +158F (-30 a +70°C)

Dimensioni esterne (L×A×P) 23,6×23,6×24,0 mm (esclusa proiezione sul retro)

Peso 27 g (incluso cavo)

Svenska

Spänningsbehov DC6,0V

Typ av jordning Negativ typ av jordning

Effektförbrukning 0,5W

Bildutmatning Sammansatt video NTSC

Utmatningskapacitet 1Vp-p (75 Ω)

Bildsensor 1/3,7 tum CMOS bildsensor, bildformat 4:3

Effektivt antal bildpunkter 640 (vågrätt)×480 (lodrätt) ungefär 0,3 megapixel

Linsprofil Brännvidd f=1,34 mm, ljusstyrka F=1:2.2

Fältvinkel Vågrätt: 131°, lodrätt: 103°

Automatisk bildjusteringsfunktion Automatisk justering av vitbalansering

Vattenbeständighet JIS-D0203 S2 Nivåkompatibel

S/N-ratio 47db eller mer

Upplösning (vågrätt) 330 TV-linjer (mittenområde)

Belysningsområde Ungefär 1,5Lx till 100klx

Drifttemperaturens område -22 till +158F (-30 till +70°C)

Externa dimensioner (B×H×D) 23,6×23,6×24,0 mm (exklusiv projektion bak)

Vikt 27g (med tråd)

Русский

Требования по питанию 6,0 В пост. тока

Тип заземления Заземление отрицательного полюса

Потребление питания 0,5 Вт

Выводимое изображение Композитный видеосигнал NTSC

Выходной видеосигнал размах напряжения 1В Выходное сопротивление

- 75 Ом

Датчик изображения Матрица CMOS 1/3,7 дюйма, пропорции 4:3

Фактическое количество

пикселей

640 (по горизонтали)×480 (по вертикали),

приблизительно 0,3 мегапикселя

Секция объектива Фокусное расстояние f=1,34 мм, светосила F=1:2,2

Угол обзора По горизонтали: 131°, по вертикали: 103°

Функция автоматической

настройки изображения Автоматическая настройка баланса белого

Водонепроницаемость Соответствует уровню JIS-D0203 S2

Соотношение сигнал/шум 47 дБ или больше

Разрешение (по горизонтали) 330 линий КТВ (центральная область)

Диапазон освещенности Приблизительно от 1,5 люкс до 100килолюкс

Диапазон температуры работы от -22 до +158F (от -30 до +70°C)

Внешние габариты (Ш×В×Г) 23,6×23,6×24,0 мм (без учета выступа сзади)

Вес 27 г (включая шнур)

Для потребителей в России: Информация о сервисных центрах

доступна на сайте www.Alpine.ru

Для потребителей в России: Срок службы данного изделия

- три года.

Другие страны: пожалуйста, обращайтесь за сведениями к

вашему диллеру или дистрибьютеру.

●

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions.

(1) This device may not cause harmful interference, and (2)

this device must accept any interference received, including

interference that may cause undesired operation.

Italiano

1 Fissare la staffa di montaggio al supporto di montaggio della

telecamera con la vite di regolazione dell'angolazione, come

illustrato nella figura.

2 Montare la telecamera sul supporto C. Inserire il cavo nel

supporto della telecamera e fissare quest’ultimo usando le C

viti a testa esagonale (Fig. 2).D

3 Allentare il supporto C e la vite di regolazione

dell’angolazione. Stabilire l’angolazione di montaggio e

serrare lentamente la vite di regolazione.

4 Effettuare un foro da 13 mm sul supporto di montaggio nella

modanatura posteriore (Fig. 3).

5 Tirare il cavo della telecamera nell’abitacolo attraverso il foro

praticato al punto 3.

6 Rimuovere la pellicola protettiva dell’adesivo dal supporto

della telecamera e fissare quest’ultimo sul telaio del veicolo.

Se necessario, fissare il supporto della telecamera utilizzando

viti filettanti.

Fissare la telecamera in una posizione in cui non tocchi la targa.

Utilizzare la vernice di ritocco sulla superficie e intorno al foro

praticato sulla superficie metallica.

Verificare che il foro effettuato per il cavo della telecamera sia a

tenuta utilizzando un nastro impermeabilizzante o un sigillante

disponibile in commercio.

Se necessario, utilizzare una vite autofilettante L per montare

il supporto della telecamera (se la superficie di montaggio è in

plastica).

Svenska

1 Fäst monteringskonsolen till kamerans monteringsplattform

med skruven för vinkeljustering (se bilden).

2 Montera kameran i kamerafästet C. Dra igenom

kamerakabeln till kamerafästet och dra fast den med C

insexskruvarna D (se Bild 2).

3 Lossa skruven till kamerafästet C och vinkeljusteringen.

Bestäm infästningsvinkeln och dra försiktigt åt

justeringsskruven.

4 Borra ett 13 mm hål i bakluckan där kamerafästet ska

monteras (se Bild 3).

5 Dra in kamerakabeln i bilen genom hålet som borrades i steg

6 Ta bort skyddet på kamerafästets självhäftande yta och

montera kamerafästet på bilen. Vid behov kan kameran

monteras med skruvar.

Montera kameran i en position där den inte kommer i kontakt

med nummerplåten.

Använd rostskyddsfärg på ytan och området kring det borrade

hålet om det gjorts i en yta av metall.

Täta genomföringshålet för kabeln ordentligt med tape eller

tätningsmassa.

Använd vid behov en gängpressad skruv L för att fixera

kamerafästet (om fästytan är av plast).

Русский

1 Прикрепите монтажный кронштейн к платформе для

монтирования камеры при помощи винта регулировки

угла, как показано на рисунке.

2 Прикрепите камеру к монтажному кронштейну камеры C.

Проведите кабель камеры через монтажный кронштейн

камеры C и зафиксируйте при помощи винтов с

шестигранной головкой (см. рис. 2).D

3 Ослабьте крепление монтажного кронштейна камеры C

и винта регулировки угла.Определите угол крепления и

аккуратно затяните винт регулировки угла.

4 Сделайте отверстие диаметром 13 мм в заднем бампере

по месту установки монтажного кронштейна камеры (см.

рис. 3).

5 Проведите кабель камеры внутрь автомобиля через

отверстие, сделанное в шаге 3.

6 Снимите защитную ленту с самоклеящейся поверхности

монтажного кронштейна камеры и прикрепите монтажный

кронштейн к кузову автомобиля. Если требуется,

зафиксируйте монтажный кронштейн камеры при помощи

самонарезающих винтов.

Прикрепите камеру в таком положении, где она не будет

касаться номерного знака.

Воспользуйтесь автомобильной краской (приобретается

в магазине), чтобы покрасить место, где в поверхности

кузова было сделано отверстие.

Обеспечьте полную водонепроницаемость отверстия,

сделанного для кабеля камеры, используя доступную в

продаже водостойкую пленку или уплотнитель.

Если необходимо, воспользуйтесь самонарезающим винтом

L, чтобы зафиксировать монтажный кронштейн камеры

(если камера установлена на пластиковой поверхности).

Installing the Power Unit/Installation du bloc d’alimentation/

Instalación de la unidad de alimentación/Montage des Netzteils/

Installazione dell’alimentatore/Installation av strömenheten/

Установка блока питания

Secure the power unit.

English

CAUTION

Secure the power unit so there is no excess

force applied to the cords connected to the

power unit.

Avoid drastic bending such as 90 degree

bend at the base of the coupler.

Secure the power unit using a commercially available

double-sided tape, cable tie, etc.

Sécurisez l'alimentation.

Français

Attention

Sécurisez l'alimentation de sorte qu'aucune

force excessive ne soit appliquée aux

cordons branchés à l'alimentation.

Evitez les courbures drastiques comme

une courbure de 90 degrés à la base du

coupleur.

Sécurisez l'alimentation à l'aide de ruban double face

disponible dans le commerce, un serre-câble, etc.

•

Fije la unidad de

alimentación.

Español

Precaución

Fije la unidad de alimentación de forma que

los cables no queden sometidos a una fuerza

excesiva una vez conectados a la misma.

Evite doblarlos de forma drástica como,

por ejemplo, en ángulos de 90 grados, en la

base del acoplador.

Fije la unidad de alimentación utilizando una cinta adhesiva

de doble cara, una brida para cables, etc.

Befestigen Sie das Netzteil.

Deutsch

Vorsicht

Befestigen Sie das Netzteil so, dass

keine übermäßige Belastung auf die

Kabel ausgeübt wird, die am Netzteil

angeschlossen sind.

Angeschlossene Kabel keinesfalls knicken

und vor scharfen Kanten schützen.

Sichern Sie das Netzteil mit einem handelsüblichen

doppelseitigen Klebeband, Kabelbinder etc.

Fissare la scatola di

alimentazione.

Italiano

Attenzione

Fissare la scatola di alimentazione in

modo che non venga esercitata pressione

eccessiva sui cavi a essa collegati.

Evitare piegature estreme, ad esempio a 90

gradi, alla base dell'accoppiatore.

Fissare la scatola di alimentazione utilizzando nastro

biadesivo, fascette serracavi, ecc., disponibili in commercio.

Fäst nätaggregatet.

Svenska

Försiktighet

Fäst nätaggregatet så att kablarna som

ansluts till nätaggregatet inte kan kraftigt

påfrestas.

Undvik skarpa böjningar, som i 90 garder,

nederst på kopplaren.

Fäst nätaggregatet med dubbelsidig tejp, kabelklämma osv.

som finns i handeln.

Закрепите блок питания.

Русский

Осторожно

Закрепите блок питания таким образом,

чтобы на подключенные к блоку питания

кабели не приходилась сильная нагрузка.

Следите за тем, чтобы кабель не

изгибался слишком сильно, например на

90 градусов в основании соединителя.

Закрепите блок питания при помощи доступной в

продаже двусторонней клейкой ленты, кабельной

стяжки и т. п.

Power unit/Alimentation/Unidad

de alimentación/Netzteil/Scatola

di alimentazione/Nätaggregat/

Блок питания

Commercially available double-sided

tape, etc./Ruban double face disponible

dans le commerce, etc.

Produktspecifikationer

Varumärke:	Alpine
Kategori:	Inte kategoriserad
Modell:	HCE-C125

Behöver du hjälp?

Om du behöver hjälp med Alpine HCE-C125 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Inte kategoriserad Alpine Manualer

Alpine CDE-9821RM Bruksanvisning

4 Januari 2025

Alpine APF-H100CY Bruksanvisning

4 Januari 2025

Alpine APF-F391320-10VW Bruksanvisning

4 Januari 2025

Alpine APF-S102VW Bruksanvisning

4 Januari 2025

Alpine CHM-S652RF Bruksanvisning

4 Januari 2025

Alpine CDM-9803RR Bruksanvisning

4 Januari 2025

Alpine CDM-7857RB Bruksanvisning

4 Januari 2025

Alpine CDM-9823RR Bruksanvisning

4 Januari 2025

Alpine CDE-9882RSi Bruksanvisning

4 Januari 2025

Alpine DAI-C990 Bruksanvisning

4 Januari 2025

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

ATen CL1000 Bruksanvisning

4 Januari 2025

ATen CS1142 Bruksanvisning

4 Januari 2025

Kramer AD-RING Bruksanvisning

4 Januari 2025

BEKO BKS 5422 D Bruksanvisning

4 Januari 2025

Esatto RU9EEPK Bruksanvisning

4 Januari 2025

Grasslin tako MF 200 Bruksanvisning

4 Januari 2025

JennAir JKCHR302ML Bruksanvisning

4 Januari 2025

JennAir JKCHL302ML Bruksanvisning

4 Januari 2025

IKEA FÖRBÄTTRA 403.275.05 Bruksanvisning

4 Januari 2025

LightKeeper Pro TEST-200 Bruksanvisning

4 Januari 2025
