Sida 1/22

DE6100/DE6140

Eyefinity Technology Setup Guide

Index

What is Eyefinity Technology? ........................................................ 1

DE6100/DE6140 connectivity ........................................................ 1

Display Configurations ........................................................ 2

Limitation of support 4x independent displays.............................. 9

Supported Operating System .......................................................... 10

Using AMD VISION Engine Control Center (Catalyst™ Control Center)

to Configure Desktops & Displays ............................................... 11

What is Eyefinity Technology?

AMD Eyefinity Technology is defined as two or more display outputs

operating simultaneously and cooperatively with each other. Support is

available for Duplicated (Clone) and Extended multiple monitor modes,

with new support for the capability to group displays into a massive single

large surface spanning across multiple displays for use with your desktop

workspace, video playback, with support for both windowed and full

screen 3D applications.

DE6100/DE6140 connectivity

The DE6100 products with AMD Eyefinity technology will support a

maximum of three independent HDMI display outputs.

The DE6140 products with AMD Eyefinity technology will support a

maximum of four independent HDMI display outputs.

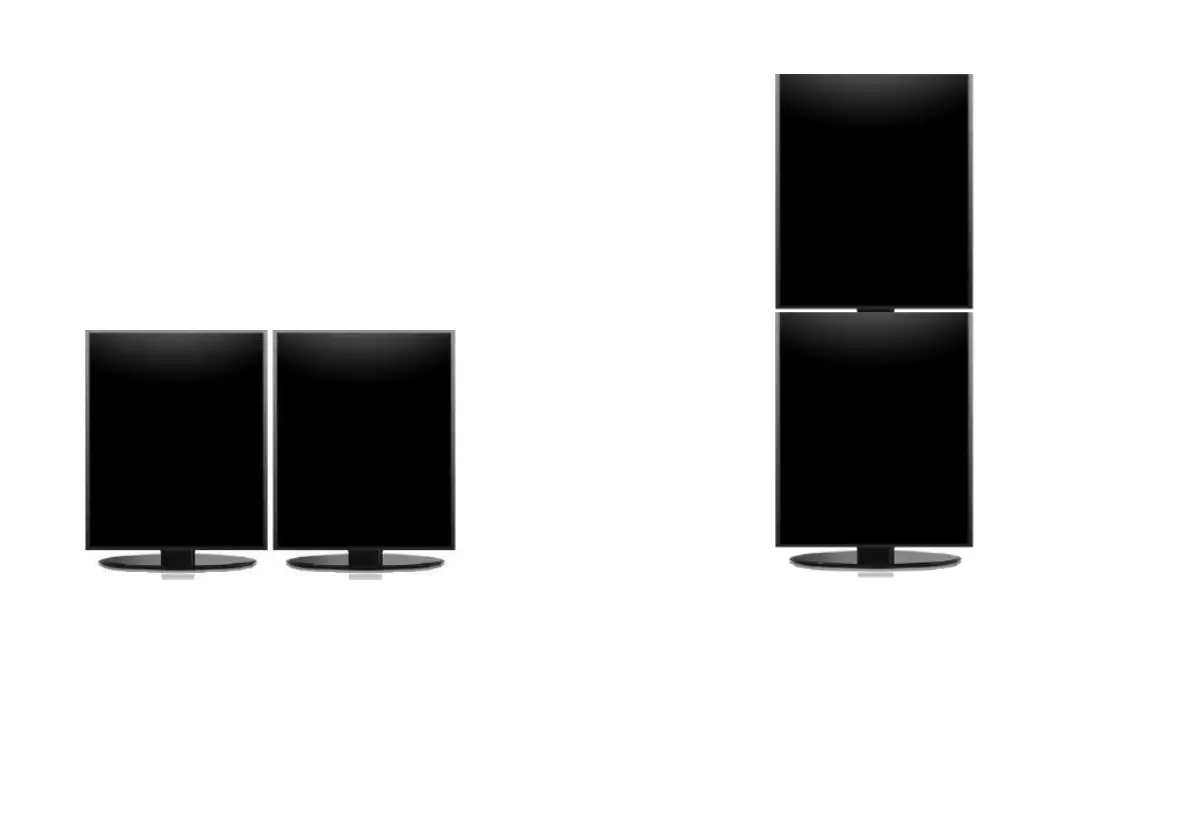

2x1 Portrait Display Group 1X2 Portrait Display Group

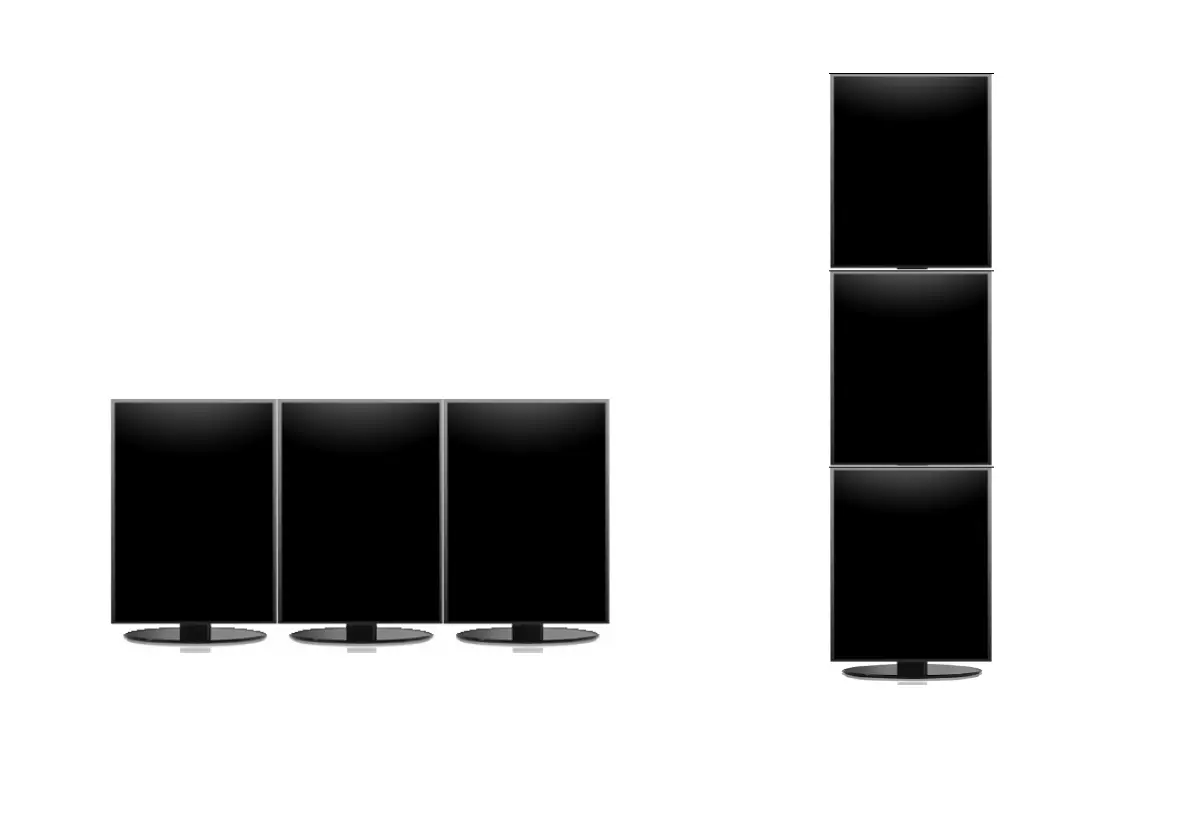

3x1 Portrait Display Group, 1x3 Portrait Display Group

max. resolution will be 3240 x 1920 max. resolution will be 1920 x 3240

2x2 Portrait Display Group 1x4 Portrait Display Group

 For connect to 4 HDMI displays, if the highest resolution are different,

for example, you connect 1920x1080 display x 3, and 1366x768 display

x 1, when you use Eyefinity to group 4 displays, it will base 1366x768

resolution to group 2x2, the max. resolution will become 2732x1536

 The minimum memory requirement for support 2x2 “Eyefinity feature”

should be 4GB.

Supported Operating System

 Microsoft Windows 7

 Microsoft Windows 8

 Microsoft Windows Embedded Standard 7

 Microsoft Windows Embedded 8 Standard

 Linux

Produktspecifikationer

Varumärke:	AOpen
Kategori:	Inte kategoriserad
Modell:	DE6100
Inbyggd display:	Nej
Vikt:	1120 g
Bredd:	166 mm
Djup:	157 mm
Höjd:	48 mm
LED-indikatorer:	HDD, Power
Antal HDMI-portar:	2
Certifiering:	CB/CE/FCC/UL/BSMI/CCC
RS-232C:	Ja
Full HD:	Ja
Maximal videoupplösning:	3840 x 2160 pixlar
Internminne:	16384 MB
Typ av lagringsmedia:	HDD
Processor:	AMD R-464L
Produktens färg:	Svart
HD-typ:	Full HD
Antal displayportar:	1
Inbyggd kortläsare:	Nej
Inbyggd processor:	Ja
Datahastighet för Ethernet-LAN:	10,100,1000 Mbit/s
Antal LAN (RJ-45) anslutningar:	1
Strömförbrukning (vanlig):	90 W
Temperatur vid drift:	0 - 50 ° C
Temperaturintervall (förvaring):	-30 - 60 ° C
Intervall för relativ operativ luftfuktighet:	0 - 95 %
Typ av internminne:	DDR3
AC-inspänning:	100-240 V
Nätverksansluten (Ethernet):	Ja
Likströmsingång:	Ja
Antal ljudutgångar vänster/höger:	1
Antal USB 2.0 anslutningar:	4
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	2
Video adapter:	Radeon HD 7660G
Produktvikt (oz):	Ja
Typ av kabellåsanslutning:	Kensington
Uttag för mikrofon/linje in:	Ja
Lagringsenhetens gränssnitt:	Serial ATA III, mSATA
Antal displayer som stöds:	3
