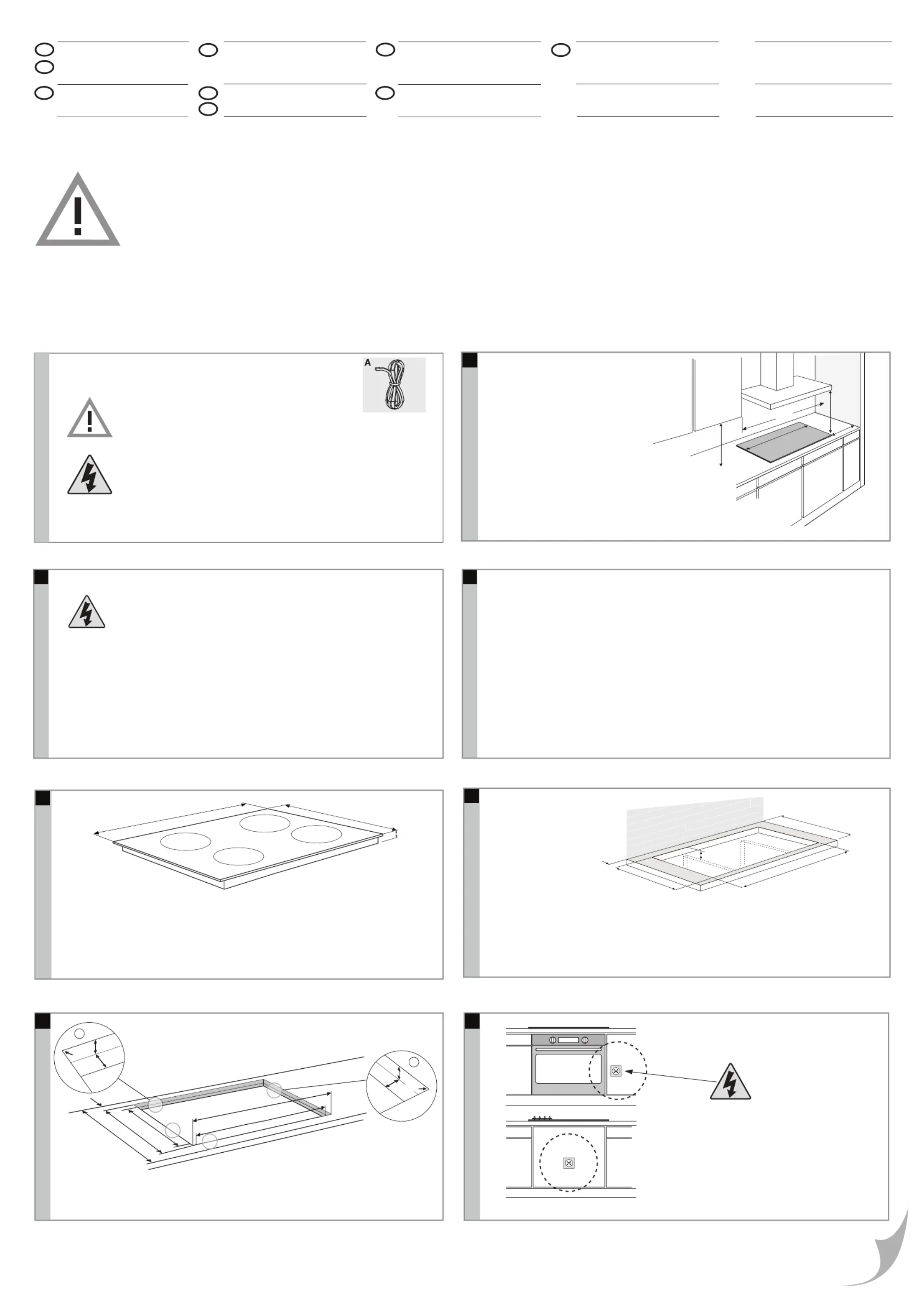

Installatievoorschrift
Inductiekookplaten
Installation instructions
Induction hobs
Installasjonsanvisninger
Induksjonstoppen
Installationsanleitung
Induktionskochfeltd
Instructions d’installation
Plaque de cuisson induction
05
05
NOGBNL
BE
Installation
Induktionskogeplade
DK
Monteringsanvisningar
Induktionshäll
SEFR
BE
DE
A (mm) C (mm) D (mm)
min. 650 min. 450 min. 40
A (mm) B (mm) C (mm) D (>mm) E (>mm)
HI32
290 600 490 40 --
HI62
560 600 490 40 --
HI72..E
560 600 490 40 --
HI72
750 600 490 40 46
HI82
780 600 490 40 46
HI92
860 600 490 40 46
HI12
1070 600 385 40 46
L1 (W) L2 (W) L3 (W) Total load (W)
HI32
3700 3700
HI62..E/HI72..E 3700 3700 7100
HI62, HI72, HI82, HI12
3700 3700 7400
HI92
3700 3700 3700 11100
D
C
E
A
B
A (mm) B (mm) C (mm)
HI72..E 700 510 56
HI82 804 522 43
HI82…I 800 510 50
HI92 904 522 43
HI92…I 900 510 50
HI12 1114 412 43
A (mm) B (mm) C (mm)
HI32 330 522 43
HI62 644 522 43
HI62…I 640 510 50
HI62..E 600 510 56
HI72 774 522 43
HI72…I 770 510 50
AB
C
Dit toestel moet altijd geaard zijn/Dieses Gerät muß jederzeit geerdet sein
This appliance must be earthed/Cet appareil doit être mis à la terre
Dette apparatet må alltid være jordet/Dette apparat skal altid jordes
Apparaten måste jordas
De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.
Der elektrische Anschluß muß den nationalen und kommunalen Vorschriften entsprechen.
The electrical connection must comply with national and local regulations.
Le branchement électrique doit satisfaire aux prescriptions nationales et locales.
De elektriske koblingene må være i henhold til nasjonale og lokale reguleringer.
Anslutningen måste stämma överens med nationella och lokala bestämmelser.
Den elektriske tilslutning skal overholde nationale og lokale bestemmelser.
A’ (mm) A (mm) C‘ (mm) C (mm) D (>mm) E (mm)
HI62…I
646 560 516 490 40 43
HI72…I
776 750 516 490 40 13
HI82…I
806 780 516 490 40 13
HI92…I
906 860 516 490 40 23
-1-1
-1
-1
-1
-1
-1
-1
Belangrijk om te weten/Wichtig zu wissen
Important information/Important à savoir
Viktig informasjon/Viktig information/Vigtigt at vide
Gebruikte pictogrammen/Verwendete Piktogramme/Pictograms used
Pictogrammes utilisés/Piktogrammer som brukes/Använda diagram
Anvendte piktogrammer
Aansluitwaarden/Anschlussleistung/Connected load/Charge connectée
Tilkoblingseffekt/Tilslutningseffekt/Anslutningseffekt
Elektrische aansluiting/Elektrische anschluß
Electrical connection/Branchement électrique
Elektrisk tilkobling/Elektrisk anslutning
Elektrisk tilslutning
A
B
min.
B+D
C
D
Vrije ruimte rondom toestel
Freier Raum rundum das Gerät
Free space around appliance
Espace libre autour de l'appareil
Fritt rom omkring enheten
Fritt utrymme kring spisen
Fri plads rundt om komfuret
Dit toestel mag alleen door een erkend installateur worden aangesloten. Lees de veiligheidsvoorschriften.
Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden! Bitte lesen Sie die Sicherheitsbestimmungen.
The fitting of the appliance should only be carried out by a registered Corgi qualified installer. Please read the safety regulations.
Cet appareil ne peut être installé que par un technicien gazier agréé. Lisez les instructions de sécurité.
Montering av apparatet må kun utføres av en sertifisert installatør. Vennligst les sikkerhetsforskriftene.
Montering av apparaten ska endast utföras av en certifierad installatör. Läs igenom säkerhetsföreskrifterna.
Montering af apparatet bør kun udføres af en autoriseret installatør. Læs venligts disse sikkerhedsregler.
oven
Bereikbaarheid!
Zugänglichkeit!
Accessibility!
Accessibilité!
Tilgjengelighet!
Tillgänglighet!
Tilgængelighed!
x
6
R10-12
13
x
y
6
E
R10-12
y
y
x
A
A’
C’
B
D
C
Voorbereidingen voor montage/Vorbereitung der Montage/Preparations for installation
Préparation avant installation/Forberedelser før montering/Förberedelser för montering
Forberedelser før montagen
Beluchting/Belüftung/Ventilation/Ventilasjon
Ventilation/Luftflöde/Tuuletus/Ventilación
700005420300
Raadpleeg de aansluitschema’s op de achterzijde van het toestel/Maak de nodige doorverbindingen op het aansluitblok!
Beachten Sie das Anschlussdiagramm auf der Rückseite des Geräts/Stellen Sie die erforderlichen Anschlussverbindungen am Anschlussblock her!
Consult the wiring diagrams on the back of the appliance/Make the required connections on the connecting block.
Consultez les schémas de raccordement situés derrière l'appareil/Effectuez les connexions nécessaires sur le bloc de raccordement !
B
05
05
05
05
C
C
Afdichtband plaatsen/Abdichtband anbringen/Placing sealing tape
Placement de la bande d'étanchéité/Feste tetningsbånd/Använd tätningsband
Anbring tape
aanrechtblad
Arbeitsplatte
Worktop
Plan de travail
Benkeplate
Arbetsbänk
Køkkenbordsplade
150
Llade
Schublade
drawer
tiroir
min. 560 x 3 mm
L
min.20 mm
A1
min. 100 cm 21
2
3
3

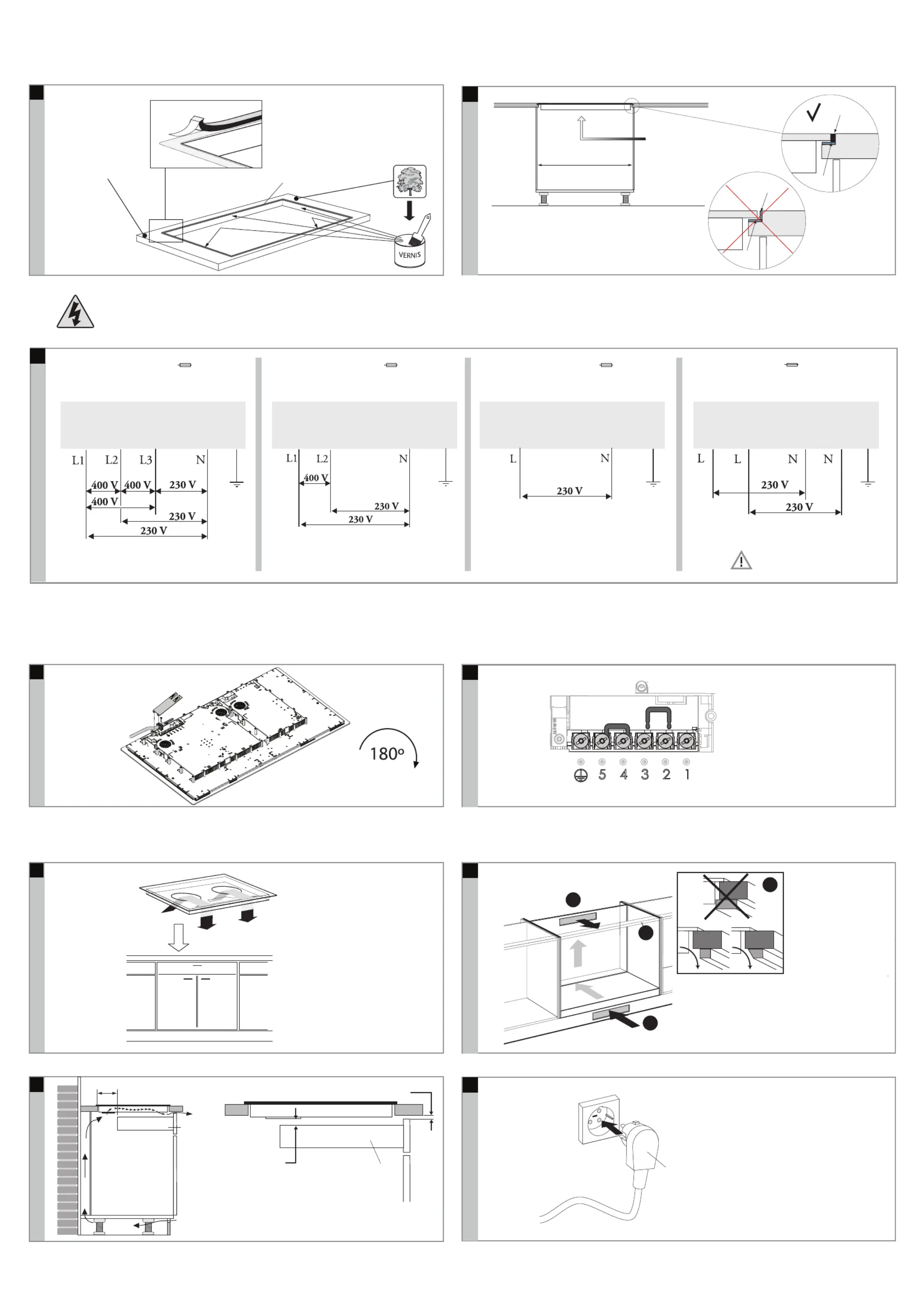

Elektrische aansluiting/Elektrische anschluß/Electrical connection
Branchement électrique/Elektrisk tilkobling/Elektrisk anslutning
Elektrisk tilslutning/Sähköliitäntä/Conexión eléctrica
min. 900 mm
HI92...I
min. 800 mm
HI62...I/72...I/HI82...SI
Tape
Tape
Tape
Kit
Bereikbaar voor Service
Zugänglich für Service
Accessible for service
Accessible pour le service
4x1,5 mm
2N 380-415V 50/60Hz - 2x 16A
2 fase - 1 nul / 2 phases - 1 neutral
2 Phasen - 1 Nullanschluss / 2 phases et 1 neutre
Aderdoorsnede
Aderquerschnitt
Cross sectional area
fil diamètre
Aderdoorsnede
Aderquerschnitt
Cross sectional area
fil diamètre
1 fase - 1 nul / 1 phase - 1 neutral
1 Phase - 1 Nullanschluss / 1 phase et 1 neutre
1N 220-240V 50/60Hz - 1x 32A 1x48A (HI92)
3x4 mm
2
3x10 mm (HI92)
2
Aderdoorsnede
Aderquerschnitt
Cross sectional area
fil diamètre
2-2N 230V 50Hz - 2x 16A
2 fase - 2 nullen / 2 phases - 2 neutral
2 Phasen - 2 Nullanschlusse / 2 phases et 2 neutres
only NL/alleen NL
5x1,5 mm
2
5x1,5 mm
22
Aderdoorsnede
Aderquerschnitt
Cross sectional area
fil diamètre
3N 380-415V 50/60Hz - 3x 16A
3 fase - 1 nul / 3 phases - 1 neutral/
3 Phasen- 1 Nullanschluss / 3 phases et un neutre
