ATAG WS1211QM Bruksanvisning

ATAG Fläktkåpa WS1211QM

Läs nedan 📖 manual på svenska för ATAG WS1211QM (7 sidor) i kategorin Fläktkåpa. Denna guide var användbar för 11 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Ladda ner PDF
Sida 1/7
gebruiksaanwijzing en installatievoorschrift
afzuigkap
mode demploi et dinstallation
hotte de cuisine
Montage- und Bedienungsanleitung
Dunstabzugshaube
instructions for use and installation
cooker hood
WS6011PM
WS9011PM
WS6011PC
WS9011PC
2
260 Max 365470
730 : 1085
F
E
250
120
120
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
L
L
N
N
BLUE
BROWN
SKY-BLUE
RED
BLACK
WHITE
GREY
VIOLET
4
5
67
8
9
SWM1(3) SWM2(2)
SWL
BLUE
BROWN
BROWN
BLUE
BLUE
ELECTRO-VALVE
SWEV(1)
Fig.1
Fig.2
Fig.3
Fig.4
Y
F
E
Z
G
490
Z
A
D
C
B
278
167
A
C
230
42
230
206
167.5
20.5
B
443
Z
D
Fig.5
NEDERLANDS
3
ALGEMEEN
De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie
bevat voor veilige installatie, gebruik en onderhoud.
Het boekje bewaren voor verdere raadplegingen.
Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij
gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of
als filter (Iuchtrecirculatie binnen).
VEILIGHEIDSVOORSCHRIFTEN
Opletten indien tegelijkertijd een afzuigkap en een brander of haard
functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden
door een andere energiebron dan de elektrische energie. De afzuigkap
kan de lucht die de brander of haard nodig heeft voor de verbranding aan
de omgeving onttrekken.
De negatieve druk in de omgeving mag niet boven de 4 Pa (4 x 10-5 bar)
liggen.
Voor een veilige werking dient u te zorgen voor een goede ventilatie van
de ruimte.
Voor de afvoer naar buiten moet u zich houden aan de geldende
voorschriften die van toepassing zijn in uw land.
WAARSCHUWING
Onder bepaalde omstandigheden kunnen huishoudelijke
apparaten gevaarlijk zijn.
A) Probeer de filters niet te controleren als de afzuigkap in werking
is
B) Raak de lampen niet aan als u het apparaat lange tijd achtereen
gebruikt heeft.
C) Het is verboden om onder de afzuigkap gerechten te flamberen
D) Laat de branders niet open en bloot branden, omdat dit
schadelijk is voor de filters en gevaarlijk is met het oog op brand.
E) Tijdens frituren constant opletten, om te voorkomen dat de olie
door oververhitting vlam zou vatten
F) Alvorens onderhoudswerkzaamheden aan het apparaat te
verrichten, de stroom uitschakelen.
INSTALLATIE INSTRUCTIES
ELEKTRISCHE AANSLUITING
Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft
derhalve niet op een geaard stopcontact aangesloten te worden.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nulleiding
Als deze niet reeds voorzien is moet u een stekker op het snoer aansluiten
die genormaliseerd is voor de belasting die op het typeplaatje is
aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig
geïnstalleerd worden dat de stekker bereikbaar is.
In het geval van een rechtstreekse aansluiting op het elektriciteitsnet
moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen
met een minimale opening tussen de contacten van 3 mm. Deze
schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje
en moet aan de geldende voorschriften voldoen.
Het apparaat moet geïnstalleerd worden op minimaal 700 mm
boven een gaskookplaat of elektrische kookplaat. Indien een
verbindingsbuis bestaande uit twee of meer delen gebruikt wordt,
dan moet het bovenste gedeelte aan de buitenkant van het onderste
gedeelte zitten.
Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme
lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten
die door een andere energiebron dan elektrische energie gevoed worden.
LET OP: als de lampen het niet doen dient u te controleren of ze goed
vastgedraaid zijn
MONTAGE VAN DE AFZUIGKAP AAN DE WAND

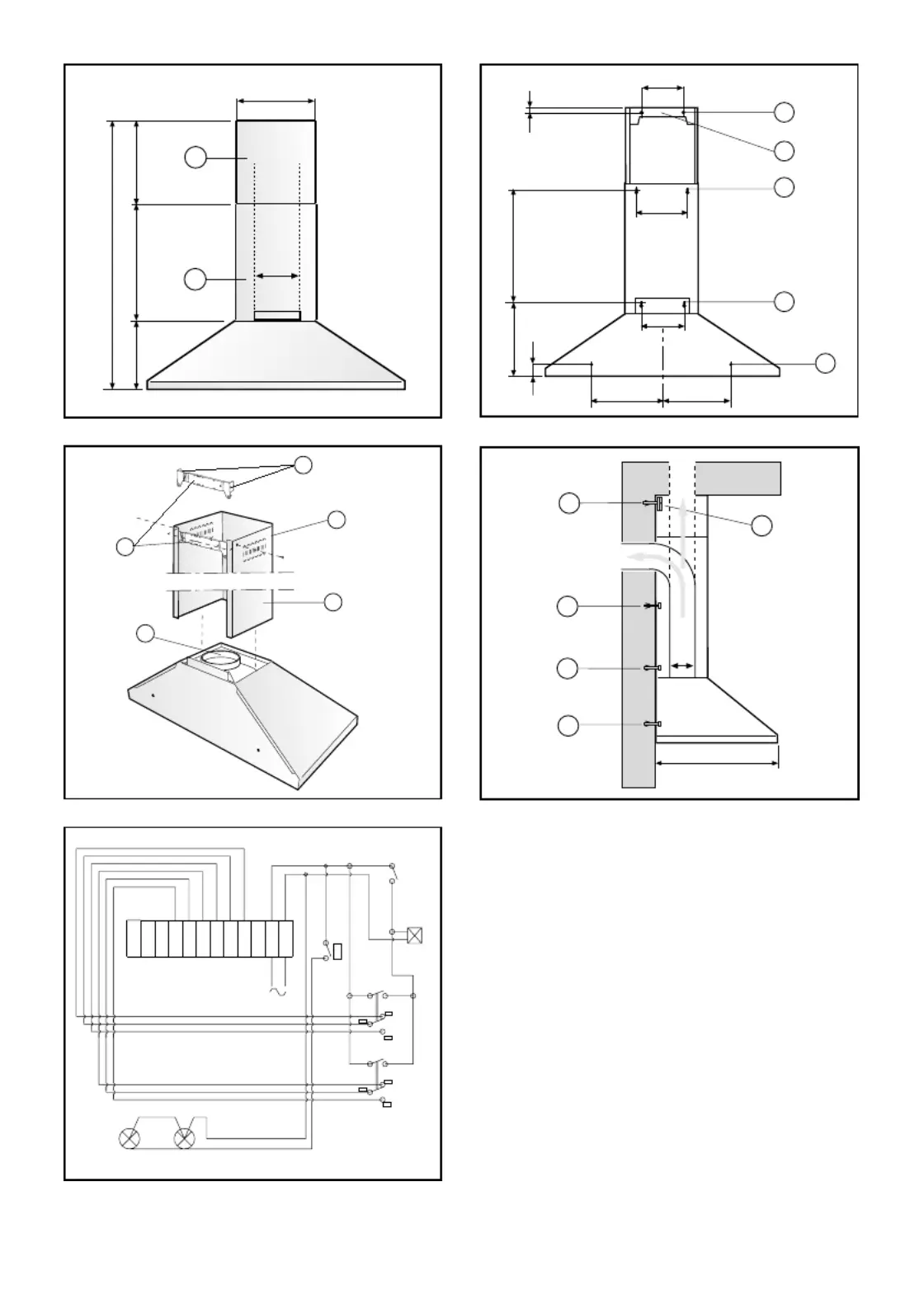

De gaten A-B-C-D (fig. 3) maken volgens het schema. Schroeven en
pluggen gebruiken die geschikt zijn voor het wandtype (bijv. beton, gips,
etc.). Indien schroeven en expansiepluggen meegeleverd worden
controleren of deze geschikt zijn voor het wandtype waaraan de afzuigkap
bevestigd moet worden.
De verbindingsflens Y aan de afzuigkap monteren (fig. 2). Bevestigingsstuk
Z aan de muur bevestigen door middel van de gaten A (fig. 4). De afzuigkap
aan de wand hangen door middel van de gaten C (fig.3). De afzuigkap
fixeren door middel van de gaten D (fig. 3).
AFZUIGEN NAAR BUITEN
Het apparaat voert de dampen af naar buiten door de buitenmuur of een
schoorsteen. Hiervoor is een buis benodigd die voldoet aan de geldende
normen (niet brandbaar). De buis moet bevestigd worden aan de flens Y
(fig. 2). Het bovenste deel van de telescooppijp E binnen het onderste deel
F F plaatsen. De twee pijpdelen ophangen door het onderste deel aan de
wand te bevestigen door middel van de gaten B (fig. 3). Vervolgens het
bovenste deel E naar boven schuiven en bevestigen door middel van de
daarvoor bestemde schroeven in de gaten G van bevestigingsstuk Z (fig.
2).
RECIRCULATIE
Om van de afzuigfunctie naar de recirculatiefunctie over te schakelen,
heeft u koolstoffilters nodig, vraag uw verkoper hierom. De koolstoffilters
zuiveren de lucht die weer in de ruimte teruggevoerd wordt. Deze filters
mogen niet gereinigd of gerecycled worden en moeten minimaal eens in
de vier maanden worden vervangen. De koolstofverzadiging hangt af van
een al dan niet intensief gebruik van het apparaat, van het type keuken en
van de regelmaat waarmee de vetfilters gereinigd worden.
Voor de montage van de recirculatiekoppeling de instructies in de
koolstoffilterset raadplegen. De koolstoffilters moeten op het motorhuis
aan de binnenkant van de afzuigkap bevestigd worden, nadat deze
gecentreerd zijn worden ze geblokkeerd door ze 90 graden te draaien. De
lucht wordt weer in de ruimte teruggevoerd via de openingen in de
telescooppijp E.
MODEL VOOR CENTRALE AFZUIGUNIT (WS6011PC-WS9011PC)
Met de schakelaar wordt een klep geopend en gesloten door middel van
een thermo-elektrisch mechanisme. Wanneer de schakelaar in de stand
ON gezet wordt, gaat de klep na ongeveer een minuut open, zodat de
verontreinigde lucht afgevoerd kan worden. Als de schakelaar op OFF
gezet wordt, gaat de klep na ongeveer 100 seconden dicht.
Voor het aansluiten van de afzuigkap op de centrale afzuigunit zie het
elektrische schema in fig. 5.
GEBRUIK EN ONDERHOUD
· We raden aan de afzuigkap aan te zetten voordat u met de bereiding
begint. We raden aan de afzuigkap 15 minuten aan te laten nadat het eten
bereid is voor een optimale luchtverversing. Goede werking van de
afzuigkap hangt af van een regelmatig en grondig onderhoud, in het
bijzonder van het vetfilter en van het koolstoffilter.
· Vetfilters houden vetdeeltjes die in de lucht circuleren vast, en raken
daarom oververzadigd op onregelmatige tijden, afhankelijk van het gebruik
van het apparaat. In ieder geval moeten vetfilters minimaal eens in de 2
maanden gereinigd worden door de volgende handelingen uit te voeren:
· Filters uit de afzuigkap halen en grondig reinigen in een sopje van water
en neutraal afwasmiddel, op deze wijze het vuil verwijderend. Grondig
met lauw water afspoelen en laten drogen.
· De filters mogen ook in de vaatwasmachine gereinigd worden. Na
verschillende wasbeurten van de aluminium filters kunnen
kleurveranderingen optreden. Dit geeft echter niet het recht op vervanging
van de filters.
· De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd
wordt. Deze filters mogen niet gereinigd of gerecycled worden en moeten
minimaal eens in de vier maanden vervangen worden. De
koolstofverzadiging hangt af van een al dan niet intensief gebruik van de
afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters
gereinigd worden.
· Regelmatig de ventilator en de andere oppervlakken schoonmaken met
een doek gedrenkt in alcohol of in neutrale krasvrije afwasmiddelen.
DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE
VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE
BOVENSTAANDE VOORSCHRIFTEN.
