Technical Specifications

SDI /HDMI Cross Converter

SC2030

SC2030 is an exquisite and professional cross converter to convert between SDI and HDMI signal. The format of the

output can realize up/down scaling and frame rate conversion. It also features analog audio embedding. All the

functions can be easily set by a built-in DIP switches or PC via micro USB. SC2030 is your ideal choice for broadcasting

and AV post production applications.

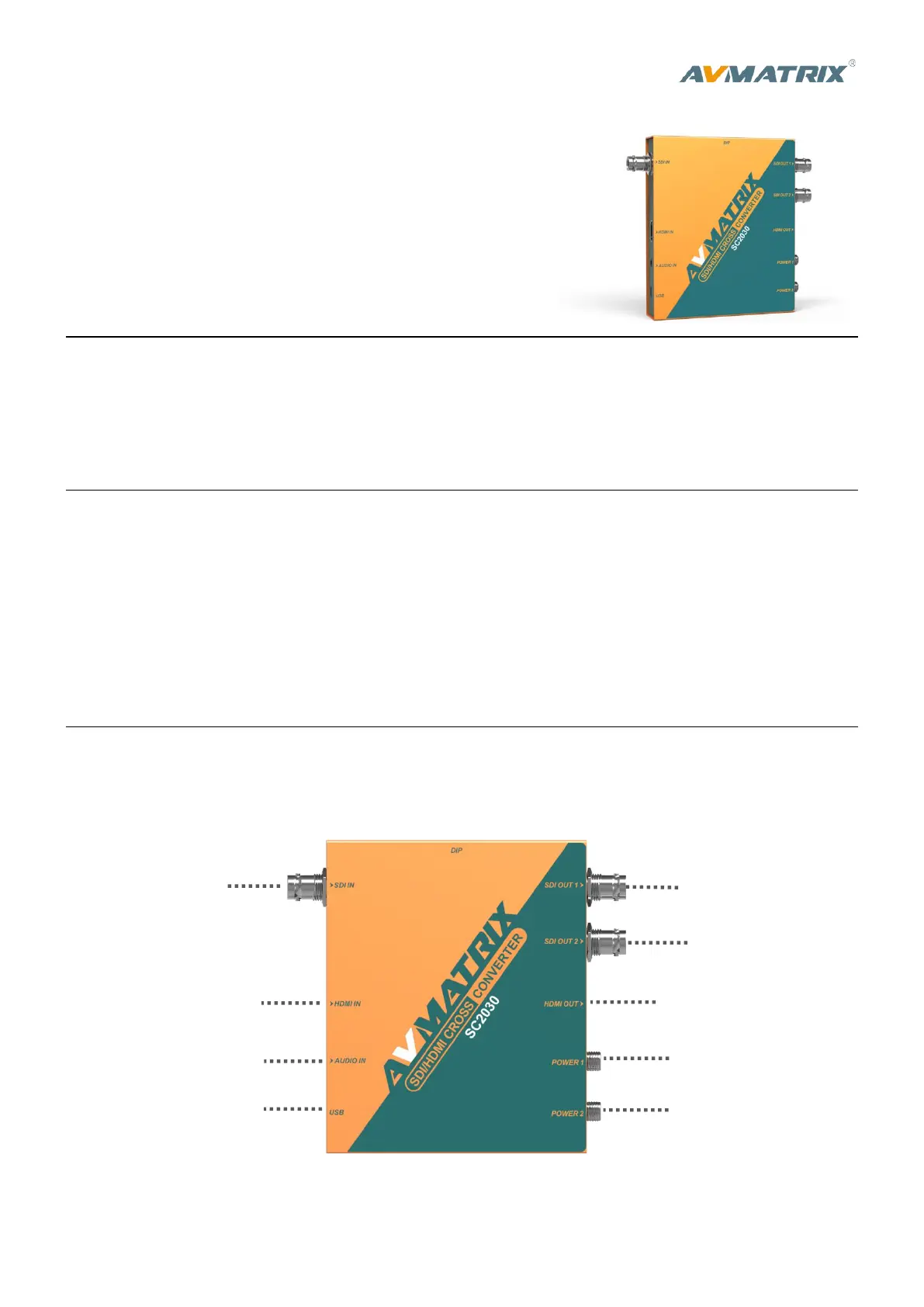

Connections

Video Input

1×SD/HD/3G-SDI

1×HDMI type A

Updates

Micro USB

Analog Audio Input

1×1/8" (3.5mm) jack

Video Output

2×SD/HD/3G-SDI

1×HDMI type A

SDI IN

SDI OUT 1

SDI OUT 2

HDMI IN

Audio IN

HDMI OUT

USB

POWER 1

POWER 2

Technical Specifications

Standards

Power

Micro USB

Threaded locking connector

Power Consumption

Voltage Range

USB 5V

DC 6-23V

Physical Specifications

Dimension

125.5×104×24.5mm

Net Weight

485g

Gross Weight

1270g

SDI Input Format Support

1080p 60/59.94/50 Level A&B（）

1080p 30/29.97/25/24/23.98

1080PsF 30/29.97/25/24/23.98

1080i 60/59.94/50

720p 60/59.94/50

720p 30/29.97/25/24/23.98

625i 50, 525i59.94

SDI Color Space and Precision

YUV 4:2:2

SDI Video Rate

SD/HD/3G-SDI

HDMI Input Format Support

1080p 60/59.94/50

1080p 30/29.97/25/24/23.98/23.976

1080i 60/59.94/50

720p 60/59.94/50

720p 30/29.97/25/24/23.98

576p 50,576i 50

480i 60/59.94

HDMI Color Space and Precision

RGB 4:4:4

YUV 4:2:2

YUV 4:4:4

SDI/HDMI Output Format Support

1080p 60/59.94/50

1080p 30/29.97/25/24/23.98

1080i 60/59.94/50

720p 60/59.94/50

SDI Compliance

SMPTE 292M

SMPTE 259M

SMPTE 424M

Technical Specifications

Dip Switches

SDI /HDMI Cross Converter’s Dip Switches provide the following settings

(1=ON, 0=OFF):

1. DIP SW 1-4 - SDI/HDMI Output Format

Set switches to realize up/down scaling and frame rate conversion of

output.

2. DIP SW 5 Video Input

Set switches to select video input signal of SDI or HDMI, when both SDI

and HDMI are connected, SDI takes priority.

3. DIP SW 6 Audio Embedding

Set switches to realize embedding audio from input (SDI/HDMI) or

analog audio to output.

4. DIP SW 7 - SD Up Conversion

Set switches to set the video aspect ratio of SD format up converting.

5. DIP SW 8- Controls

Set switches to select controls between DIP and PC software.

SDI/HDMI Output

SW1

SW2

SW3

SW4

1080p60

1080p59.94

1080p50

1080p30

1080p29.97

1080p25

1080p24

1080p23.98

1080i60

1080i59.94

1080i50

720p60

720p59.94

720p50
