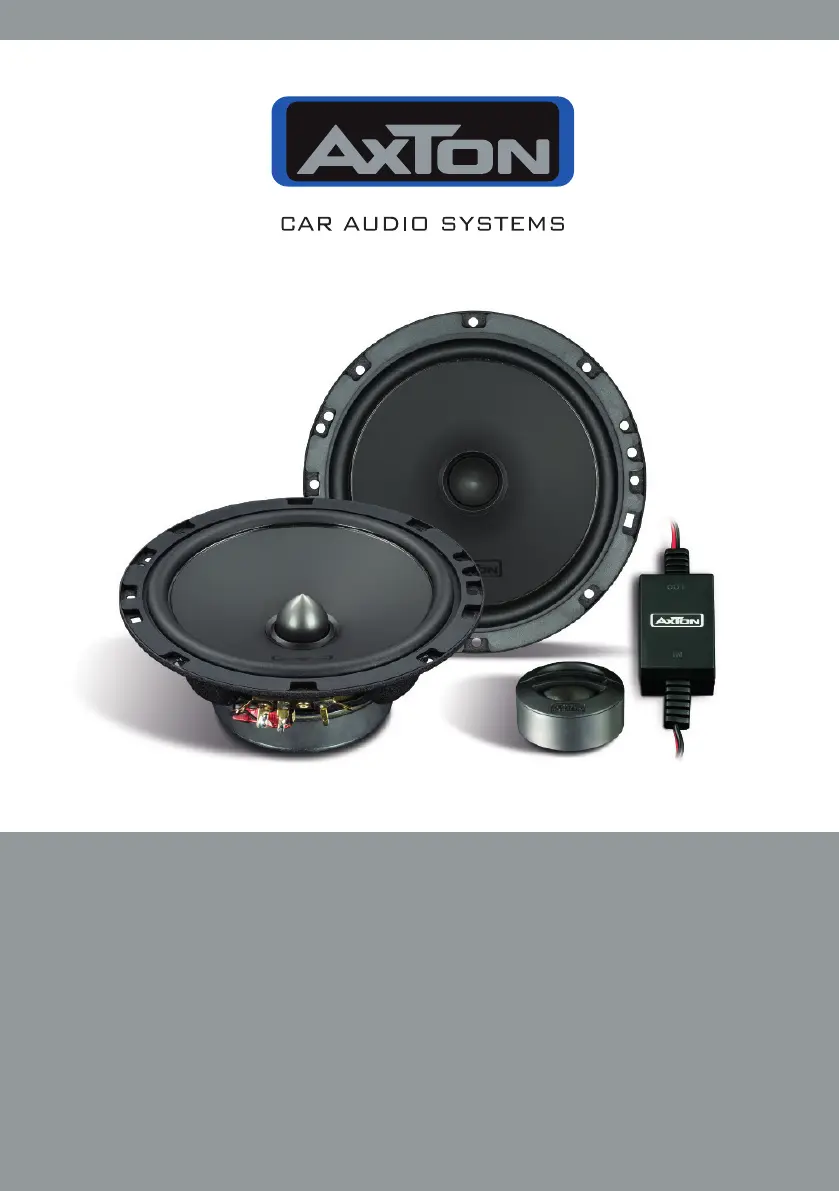

Sida 1/9
INSTALLATION & OPERATION MANUAL
EINBAU & BEDIENUNGSANLEITUNG
COMPONENT SYSTEMS
ATC100 ATC130 ATC165 ATC200 I I I
– 2 –
Besten Dank und Gratulation zum Kauf dieses AXTON 2-Wege Komponentensystems. Die
bei diesen Lautsprechersystemen verwendeten Einzelteile und Baugruppen entsprechen
höchsten Qualitätsstandards.
Für hochwertige Car Audio Komponenten ist eine Montage durch einen professionellen
Installateur sehr empfehlenswert. Falls Sie jedoch beabsichtigen, dieses System selbst
einzubauen, bitten wir Sie, sich eingehend mit den nachfolgend im Detail beschriebenen
Montage- und Einstellmöglichkeiten vertraut zu machen. Lesen Sie sich diese Bedie-
nungs-/ Installationsanleitung sorgfältig durch und bewahren Sie diese für vielleicht später
auftauchende Fragen auf.
Falls Sie weitere Fragen bezüglich der Einstellmöglichkeiten oder der Installation dieses
Lautsprechersystems haben, lassen Sie sich von Ihrem AXTON Fachhandelspartner
beraten.
AUSPACKEN DES SYSTEMES
Nehmen Sie die Lautsprecher vorsichtig aus dem Karton und kontrollieren Sie, ob sich
alle Teile in einem einwandfreien Zustand benden. Das System besteht aus folgenden
Einzelkomponenten:
2 Tiefmitteltöner
2 Hochtöner
2 Frequenzweichen
2 Lautsprecherabdeckungen für die Tiefmitteltöner
1 Schraubenset für Tief-/Mitteltönermontage
2 Hochtöner Aufbauadapter ach
2 Hochtöner Aufbauadapter angewinkelt
1 Bedienungsanleitung mit Garantiekarte
Bitte wenden Sie sich an Ihren AXTON Fachhändler, falls der Lieferumfang unvollständig
ist oder Teile dieses Sets einen Transportschaden aufweisen.
VOR DER INSTALLATION
Der erste Schritt, bevor Sie mit der Installation beginnen können, ist die akustisch besten
Einbauplätze im Fahrzeug auszuwählen. Berücksichtigen Sie für die Tiefmitteltöner, falls
irgend möglich, die vom Hersteller des Fahrzeugs vorgesehenen Einbauplätze. Diese
ermöglichen einen einfachen und schnellen Einbau, der meistens aufgrund der Euro-DIN
Körbe der Axton Serie ohne größere Anpassungen, Umbauarbeiten und Arbeitsaufwand
bewerkstelligt werden kann.
Beachten Sie bitte die Installations-und Anschlusshinweise in den nachfolgenden Kapi-
teln, um die bestmögliche Klangqualität auszuschöpfen.
– 4 –
PLAZIERUNG DER HOCHTÖNER
Die Platzierung der Hochtöner hat einen recht großen Einuss auf das klangliche Gesamt-
resultat. Je nach Ausrichtung und der relativen Höhe des Montageplatzes der Hochtöner,
resultieren unterschiedliche Lautstärken im Hochtonbereich und es ergeben sich durch
die Richtcharakteristik der Hochtöner auch unterschiedliche Frequenzgänge. Zusätzlich
hat der Einbauort der Hochtöner auch einen Einuss auf die räumliche Abbildung der
Systeme. Durch die unterschiedlichen Wegstrecken des Schalls kann es zu Differenzen in
der Summenbildung der einzelnen Schallanteile von Hochtöner und Tiefmitteltöner um die
Trennfrequenz herum kommen. Daher sollte möglichst darauf geachtet werden, dass die
Abstände zwischen Ohr und Tieftöner/Hochtöner ungefähr gleich sind. Die Lautstärke der
Hochtöner kann mittels 2-Wege Schalter auf der Frequenzweiche angepasst werden.
Um den klanglich besten Platz für die Hochtöner zu bestimmen, ist es je nach Gegeben-
heiten im Innern des Fahrzeugs sinnvoll, kurze Hörtests durchzuführen. Zu diesem Zweck
können die Hochtöner z.B. mit doppelseitigem Klebeband an den in Frage kommenden
Orten provisorisch xiert werden.
Bevor Sie mit den Lautsprechern und Weicheneinstellungen von der Hochtonlautstärke
durchtesten, müssen sämtliche Klangregler an ihrem Radio in die jeweilige Neutral- oder
Nullstellung gebracht werden. Dies betrifft insbesondere EQ-Einstellungen, als auch Bass-
Höhen- und Loudness Funktionen.
Trotz der Anpassungsmöglichkeiten auf der Frequenzweiche resultiert durch die
Wahl des Montageortes der Hochtöner eine bestimmte „Klangcharakteristik“.
1. Versenkt in A-Säule (Höhe ca. Mitte Windschutzscheibe oder in Höhe der Ohren)
Meist gutes Staging und hohe Bühnenabbildung – aber auch mit hohem
Einbauaufwand verbunden.
2. Versenkt oder Aufbau - Armaturenbrett (gegen Windschutzscheibe strahlend)
Recht gutes Staging, aber manchmal diffuser Klang (schlechte Ortung) und wenn die
Hochtöner zu dicht vorne unter der Scheibe spielen oder zu laut eingepegelt sind, auch
aggressiver Hochtonbereich.
3. Versenkt im Spiegeldreieck
Heller Klang mit recht hoher Bühnenabbildung, je nach Ausrichtung / Position und
Fahrzeug aber auch nervig und unruhig.
4. Versenkt in der Türverkleidung oben
Ausgeglichener Klang aber oft reduzierte Räumlichkeit und stärkeres „Side Biasing“
(Klang ist seitenlastig).
5. Versenkt in der Türverkleidung unten
Im Hochtonbereich matter Klang mit diffuser Räumlichkeit, mit Beifahrer dumpf und
linkslastig.
Anmerkung: Beide Hochtöner sollten auf planer Oberäche zueinander ausgerichtet mon-
tiert werden. Es ist nicht immer von Vorteil, die Hochtöner direkt zum Hörer hin anzuwin-
keln, speziell wenn man durch Gegebenheiten des Fahrzeugs eher nahe am linken Hoch-
töner sitzt. Eine stabile räumliche Abbildung mit guter Mittenortung basiert auf gleichen
Wegstreckenlängen des Schalls, welche über den Einbauort der Hochtöner maßgeblich
beeinusst werden kann.
