es Instrucciones de montaje

de Montageanleitung

en Installation instructions

fr Notice d'installation

it Istruzioni d'installazione

nl Installatie-instructies

da Installationsvejledning

pt Instruções de instalação

no Installasjonsveiledning

el Οδηγίες εγκατάστασης

sv Installationsanvisningar

fi Asennusohjeet

pl Instrukcje montażu

tr Kurulum talimatları

ru Инструкция по установке

2 3

4 5

6 7

8 9

Indicaciones generales

¡Lea atentamente estas instrucciones.

¡Solo un profesional autorizado puede co-

nectar el dispositivo.

¡Una instalación, apertura del aparato, co-

nexión o montaje inadecuado supone la

pérdida de validez de la garantía del pro-

ducto.

¡Desconectar la alimentación eléctrica an-

tes de realizar cualquier tipo de trabajo.

¡Después de realizar la instalación se de-

be asegurar que el usuario no pueda ac-

ceder a ningún componente eléctrico.

¡No instalar este aparato en barcos o vehí-

culos.

Montaje seguro

Tener en cuenta estas indicaciones de se-

guridad al montar el aparato.

Solamente un montaje profesional conforme

a las instrucciones de montaje puede ga-

rantizar un uso seguro del aparato. El insta-

lador es responsable del funcionamiento

perfecto en el lugar de instalación.

ADVERTENCIA‒¡Peligro:

magnetismo!

El aparato contiene imanes permanentes.

Estos pueden repercutir en el correcto fun-

cionamiento de implantes electrónicos co-

mo marcapasos o bombas de insulina.

▶Las personas con implantes electrónicos

deberán mantener una distancia mínima

de 10cm respecto al aparato.

ADVERTENCIA‒¡Riesgo de lesiones!

Las piezas que estén accesibles durante el

montaje pueden tener los bordes afilados o

causar cortes al tocarlas.

▶Llevar guantes protectores

Indicaciones relativas a la conexión

eléctrica

Para conectar electricamente el aparato de forma

segura, consultar estas indicaciones.

¡Sólo un profesional autorizado o un técnico del

Servicio de Asistencia con formación específica

puede conectar el aparato. Se tendrá que regir

por las disposiciones de la compañía abastecedo-

ra de la electricidad de la zona.

¡El aparato debe ser conectado a la instalación fija

y deben ser incorporados medios de desconexión

a la instalación fija de acuerdo a las reglamenta-

ciones de la instalación.

¡El fabricante no asume responsabilidad alguna

por fallos de funcionamiento o posibles daños de-

rivados de una mala instalación eléctrica.

Tipo de conexión

¡El aparato pertenece a la clase de protección 1.

Por esta razón, solo puede utilizarse conectado a

una conexión con conductor de toma a tierra.

Indicaciones relativas al mueble de

montaje

¡Las placas de inducción solo pueden ser instala-

das sobre cajón u hornos con ventilación forzada.

Debajo de la placa de cocción no se pueden ins-

talar frigoríficos, lavavajillas, hornos sin ventila-

ción, lavadoras o secadoras.

¡Asegurarse de que el mueble empotrado es resis-

tente a una temperatura de 90 °C como mínimo.

Encimera

Siga las recomendaciones del fabricante de la enci-

mera.

¡Plana, horizontal, estable.

¡La encimera donde se instale el aparato debe ser

resistente a pesos de 60kg aprox.

¡En encimeras finas utilizar un material de refuerzo

resistente al calor y a la humedad.

¡La planitud de la placa de cocción solo debe

comprobarse una vez instalada en el hueco de

encastre.

Campana extractora

¡La distancia mínima entre la campana extractora y

la placa de cocción debe ser al menos la distan-

cia indicada en las instrucciones de montaje de la

campana de extracción.

Preparación de los muebles de montaje

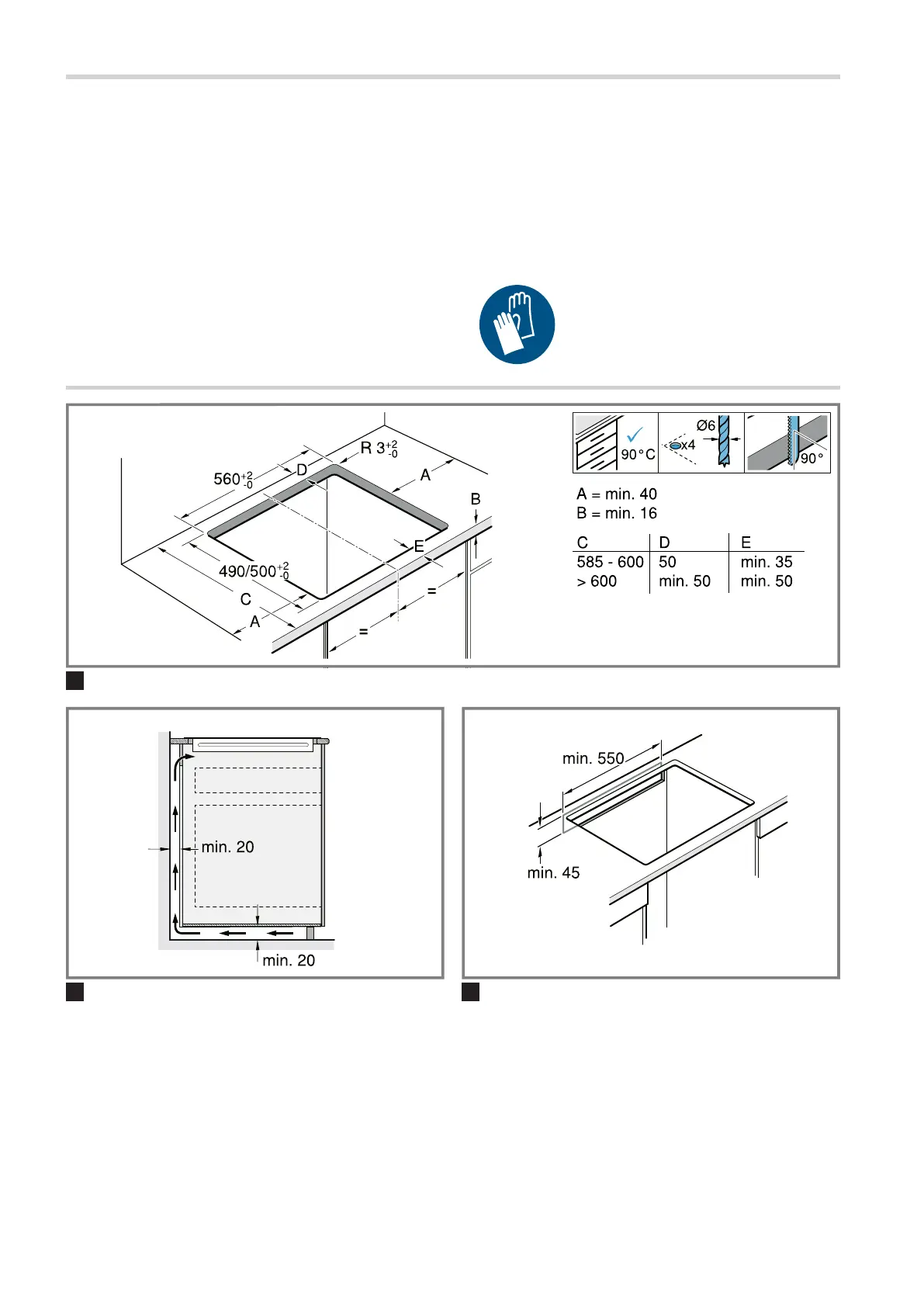

1. Marcar el hueco del mueble según el esquema de

montaje.

‒Asegurarse de que el ángulo de la superficie

de corte en relación con la encimera sea de

90°.

→Fig. 1

2. Retirar las virutas después de los trabajos de cor-

te.

3. Sellar las superficies de corte con material resis-

tente al calor.

Ventilacion

Para asegurar un correcto funcionamiento del apara-

to se debe tener en cuenta una adecuada ventila-

ción de la placa de cocción. El ventilador situado en

la parte inferior del aparato debe aspirar suficiente

caudal de aire fresco por lo que los muebles deben

estar adaptados para tal propósito.

1. Una separación mínima entre la parte trasera del

mueble y la pared de la cocina.

→Fig. 2

2. Una abertura en la parte superior de la pared tra-

sera del mueble.

→Fig. 3

3. En el caso de no tener una separación mínima de

20 mm en la parte trasera del mueble, se deberá

realizar una abertura en la parte inferior del mis-

mo.

→Fig. 4

4. No cerrar el zócalo inferior herméticamente.

Nota:Si el aparato se instala en isla u otro tipo de

instalación no descrita, es imprescindible asegurar

la correcta ventilación de la placa de cocción.

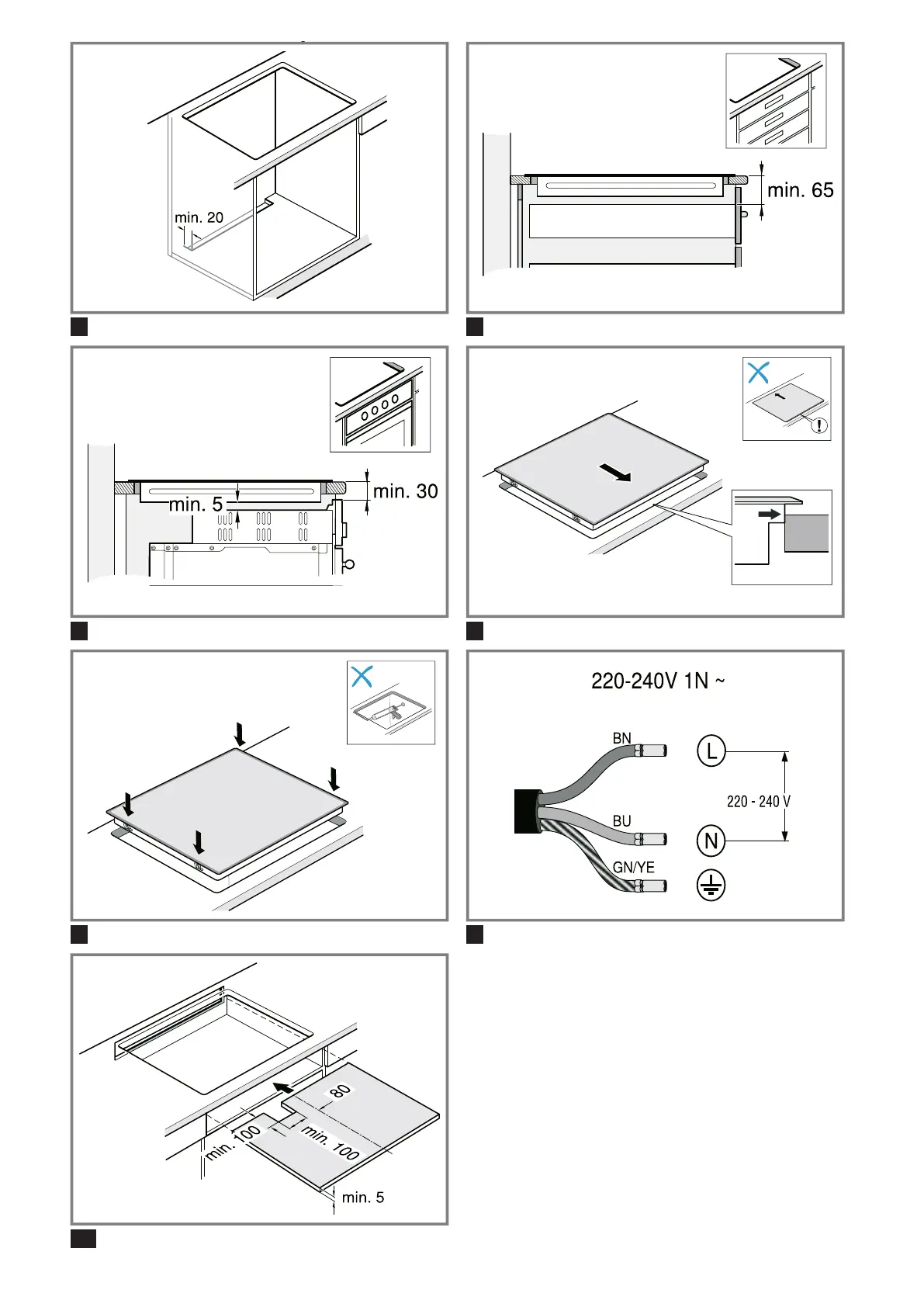

Montaje sobre cajón

¡Para asegurar una buena ventilación la distancia

entre la parte superior de la encimera y la parte

superior del cajón debe ser 65 mm.

→Fig. 5
