Sida 1/2
TG D71 deutsch TG D71 english TG D71 français
Sie haben sich für das Grenzflächenmikrofon TG D71 von
beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese
Produktinfor mation aufmerksam durch.
Anwendung
Das Grenzflächenmikrofon TG D71 dient zur Verwendung mit Bass
Drums, Cajons, Flügeln und anderen Instrumenten im Tiefbass-
bereich. Die kompakte Bauform und die Halbnierencharakteristik
erlauben eine einfache Positionierung des Mikrofons. Durch die
rutschfeste Gummiunterseite verschiebt sich das Mikrofon auch
nicht von selbst.
Durch die hohe Impulstreue, einer niedrigen Ansprechzeit und
einem maximalen Schalldruckpegel von 148 dB eignet sich das
TG D71 auch zur Abnahme von Percussioninstrumenten.
Anschluss
Das TG D71 ist mit einem 3-poligen XLR-Stecker und einem
integrierten Speisewandler ausgestattet. Es kann an Mikrofonein-
gängen mit 11 bis 52 V Phantomspeisung betrieben werden. Sobald
eine Phantomspeisung anliegt, leuchtet die rote Status-LED und
zeigt die Betriebsbereitschaft des Mikrofons an.
Mikrofonplatzierung
Um den besten Klang für eine bestimmte Anwendung zu erzielen,
ist es eventuell notwendig, mit der Mikrofonplatzierung zu experi-
mentieren. Durch die Halbnierencharakteristik kann durch unter-
schiedliche Neigung des Mikrofons der Klang verändert werden.
Für eine dauerhafte Installation befinden sich auf der Unterseite
des Mikrofons zwei Montagelöcher.
Bass Drum / Cajon
Legen Sie das Mikrofon mittig in die Bass-Drum bzw. das Cajon
hinein. Um den gewünschten Klang zu erzielen, testen Sie
verschiedene Positionierungen aus.
Flügel
Legen Sie das Mikrofon auf eine geeignete Stelle im Korpus z.B.
auf den Gussrahmen. Um den gewünschten Klang zu erzielen,
testen Sie verschiedene Positionierungen aus.
Pflege
Zum Reinigen der Oberfläche nehmen Sie ein mit Wasser
befeuchtetes weiches Tuch. Achten Sie darauf, dass kein Wasser in
das Mikrofon eindringt. Verwenden Sie keine lösemittelhaltige
Reiniger.
Service
Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal.
Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten sonst
alle Gewährleistungsansprüche verlieren.
Version
Bez. Beschreibung Best.-Nr.. . . . . . . . . . . . . . . . . .
TG D71 Kondensatorgrenzflächenmikrofon,
Halbniere, schwarz, 3-pol. XLR-Stecker,
integrierter Speisewandler,
für 11 – 52 V Phantomspeisung . . . . . 708.992
Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer
nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt für
das Recycling von elektrischen und elektronischen
Geräten abgegeben werden. Das Symbol auf dem
Produkt, der Gebrauchsanweisung oder der
Ver packung weist darauf hin.
Thank you for selecting the TG D71 boundary microphone from
beyerdynamic.
Please take some time to read carefully through this information
before using the product.
Application
The TG D71 boundary microphone is primarily used for miking bass
drums, cajons, grand pianos and other low frequency instruments.
The compact design and the half-cardioid polar pattern ensure easy
positioning of the microphone. The non-slip rubber bottom makes
sure that the microphone cannot shift by itself.
Due to its high impulse fidelity, a low attack time and a maximum
sound pressure level of 148 dB, the TG D71 is suitable for miking
percussion instruments.
Connection
The TG D71 is fitted with a 3-pin XLR connector and an integrated
pre-amp. It can be powered by any phantom power source supplying
11 to 52 V. As soon as phantom power is available, the red status
LED will illuminate to indicate the operating state of the micro-
phone.
Microphone Placement
In order to achieve the best sound for a certain application, it is
possibly necessary to experiment with the microphone placement.
Due to the half-cardioid polar pattern the sound can be changed by
different angled positions of the microphone.
At the bottom of the microphone there are two mounting holes for
a permanent installation.
Bass Drum / Cajon
Put the microphone into the bass drum or cajon. In order to achieve
the desired sound, try out different positionings.
Grand Piano
Put the microphone on a suitable place inside the body for instance
the casting frame. In order to achieve the desired sound, try out
different positionings.
Maintenance
Use a soft cloth moistened with water to clean the surface. Make
sure not to allow any liquid to enter the microphone grille and
never use any solvent cleansers.
Service
Servicing must be carried out by qualified service personnel only.
Dismantling the microphone yourself will invalidate the guarantee.
Version
Model Description Order #. . . . . . . . . . . . . . . . . . . . .
TG D71 Condenser boundary microphone,
half-cardioid, black, with 3-pin
male XLR connector, integrated
pre-amp, for 11 - 52 V phantom power . . 708.992
Disposal
This symbol on the product, in the instructions or
on the packaging means that your electrical and
electronic equipment should be disposed at the end
of its life separately from your household waste.
There are separate collection systems for recycling
in the EU. For more information, please contact the
local authority or your retailer where you purchased
the product.
Nous vous félicitons pour l’achat du microphone de surface à
gradient de pression TG D71 de beyerdynamic et vous remercions
de votre confiance.
Veuillez lire attentivement ces informations
produit avant de la mise en marche
du microphone.
Application
Le microphone à effet de surface TG D71 est utilisé en association
avec des grosses caisses, cajones, pianos à queue et d’autres
instruments offrant des graves profondes. La construction compacte
et la directivité semi-cardioïde permettent un positionnement aisé
du microphone. Grâce au dessous en caoutchouc antidérapant, le
microphone reste bien en place.
Par sa fidélité impulsionnelle élevée, un temps de réponse faible et
un niveau de pression sonore maximal de 148 dB, le TG D71 se
prête également à la prise de son d’instruments à percussion.
Connexion
Le TG D71 est doté d’une fiche XLR 3 broches et d’un convertisseur
d’alimentation intégré. Il peut être utilisé sur des entrées de micro-
phone avec une alimentation fantôme de 11 - 52 V. Dès qu’une
alimentation fantôme est appliquée, le témoin de statut LED rouge
s’allume, indiquant que le microphone est prêt à fonctionner.
Positionnement du microphone
Pour obtenir le meilleur son selon l’application, il est éventuellement
nécessaire de procéder à plusieurs essais de positionnement du
microphone. Grâce à la directivité semi-cardioïde, le son peut être
modifié par inclinaison du microphone.
Deux trous de montage situés sur le dessous du microphone
permettent une installation durable de ce dernier.
Grosse caisse / cajon
Déposez le microphone au centre de la grosse caisse ou du cajon.
Pour obtenir le son souhaité, testez diverses positions.
Piano à queue
Déposez le microphone à un endroit approprié dans le corps de
piano, p. ex. sur le châssis en fonte. Pour obtenir le son souhaité,
testez diverses positions.
Entretien
Pour le nettoyage des surfaces extérieures, veuillez utiliser un
chiffon doux humidifié d’eau. Veillez à ce que l’eau ne pénètre pas
dans le microphone. Veuillez ne pas utiliser de nettoyants à base
de solvant.
Service après-vente
En cas de dommage, veuillez vous adresser au service après-vente
de beyerdynamic. N’ouvriez pas le microphone, vous risqueriez
sinon de perdre vos droits de garantie.
Modèle
Mod. Description Art. N° . . . . . . . . . . . . . . . . . . . . .
TG D71 Microphone de surface à gradient
de pression, semi-cardioïde,
noir, fiche XLR à 3 broches,
préampli incorporé, pour
alimentation fantôme 11 – 52 V 708.992. . . . .
Evacuation
Ce symbole sur le produit, l’emballage ou dans le
manuel signifie que votre équipement électrique et
électronique doit être, en fin de vie, jeté
séparement de vos déchets ménages. Il existe en
France des systèmes de collecte différents pour les
déchets recyclables. Pour plus d’information,
veuillez contacter les autorités locales ou le
revendeur chez qui vous avez acheté le produit.
TG D71 english TG D71 françaisTG D71 deutsch

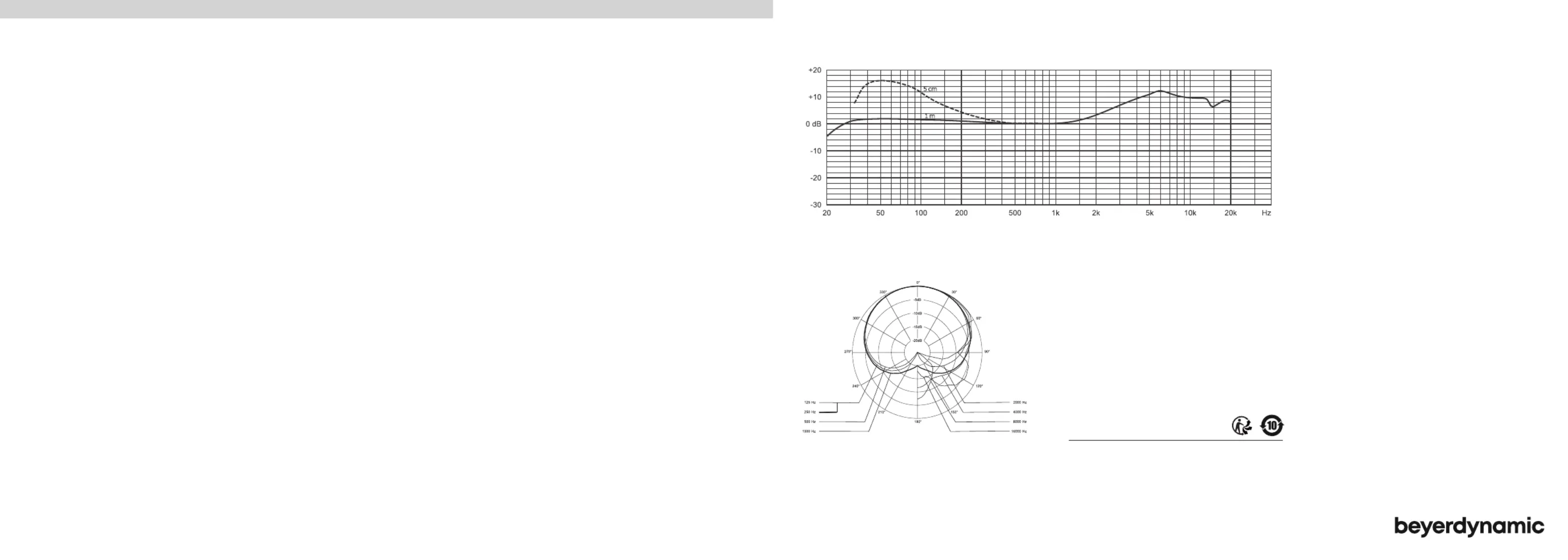

Technical Specifications
Transducer type . . . . . . . . . . . . . Condenser (back electret)
Operating principle. . . . . . . . . . . Pressure gradient
Polar pattern . . . . . . . . . . . . . . . Half-cardioid
Frequency response . . . . . . . . . . 25 - 20,000 Hz
Open circuit voltage . . . . . . . . . . 1.5 mV/Pa
Nominal impedance . . . . . . . . . . < 200 Ω
Load impedance . . . . . . . . . . . . ≥ 1 kΩ
Max. SPL at 1 kHz . . . . . . . . . . . 148 dB [SPL@1% THD]
Signal-to-noise ratio . . . . . . . . . . 63 dB [A, RMS]
50 dB [CCIR, Q-Peak]
Noise voltage . . . . . . . . . . . . . . . 1.1 µV [A, RMS],
4.9 µV [CCIR, Q-Peak]
A-weighted equivalent SPL . . . . . 31.2 dB
Polarity . . . . . . . . . . . . . . . . . . . Positive pressure produces
positive voltage on pin 2 in
relation to pin 3
Wiring . . . . . . . . . . . . . . . . . . . . balanced with 3-pin XLR male
Connection . . . . . . . . . . . . . . . . 3-pin XLR connector
Power supply . . . . . . . . . . . . . . . Phantom power
P48 (+48 VDC ±4 VDC,
6.8 kΩ ±20%,
power consumption: < 3.2 mA)
P24 (+24 VDC ±4 VDC,
1.2 kΩ ±20%,
power consumption: < 3.2 mA)
P12 (+12 VDC ±4 VDC,
680 Ω ±20%,
power consumption: < 3.2 mA)
Dimensions without connector
(L x W x H) . . . . . . . . . . . . . . . . 90 x 86 x 27 mm
Weight . . . . . . . . . . . . . . . . . . . 413 g
Spécifications techniques
Type de transducteur . . . . . . . . . Condensateur (back-électret)
Principe de fonctionnement . . . . Gradient de pression
Directivité . . . . . . . . . . . . . . . . . Semi-cardioïde
Bande passante . . . . . . . . . . . . . 25 - 20.000 Hz
Efficacité en champ libre . . . . . . 1,5 mV/Pa
Impédance nominale . . . . . . . . . < 200 Ω
Impédance de charge nominale . . ≥ 1 kΩ
Niveau max. de pression sonore
à 1 kHz. . . . . . . . . . . . . . . . . . . 148 dB [SPL@1% THD]
Rapport signal/bruit . . . . . . . . . . 63 dB [A, RMS]
50 dB [CCIR, Q-Peak]
Tension de bruit . . . . . . . . . . . . . 1,1 µV [A, RMS],
4,9 µV [CCIR, Q-Peak]
Niveau de pression sonore
équivalent, pondéré A. . . . . . . . . 31,2 dB
Polarité . . . . . . . . . . . . . . . . . . . La pression sonore positive
sur la capsule de microphone
correspond à une tension
positive sur la broche 2 par
rapport à la broche 3
Disposition . . . . . . . . . . . . . . . . symétrique avec XLR
mâle 3 broches
Connexion . . . . . . . . . . . . . . . . . XLR, 3 broches, male
Alimentation . . . . . . . . . . . . . . . Alimentation fantôme
P48 (+48 VDC ±4 VDC,
6,8 kΩ ±20%,
consommation : < 3,2 mA)
P24 (+24 VDC ±4 VDC,
1,2 kΩ ±20%,
consommation : < 3,2 mA)
P12 (+12 VDC ±4 VDC,
680 Ω ±20%,
consommation : < 3,2 mA)
Dimensions sans connecteur
(L x l x H) . . . . . . . . . . . . . . . . . 90 x 86 x 27 mm
Poids . . . . . . . . . . . . . . . . . . . . 413 g
Technische Daten
Wandlerprinzip. . . . . . . . . . . . . . Kondensator (Back-Elektret)
Arbeitsprinzip . . . . . . . . . . . . . . Druckgradientenempfänger
Richtcharakteristik . . . . . . . . . . . Halbniere
Übertragungsbereich . . . . . . . . . 25 - 20.000 Hz
Feldleerlaufübertragungsfaktor . . 1,5 mV/Pa
Nennimpedanz. . . . . . . . . . . . . . < 200 Ω
Nennabschlussimpedanz. . . . . . . ≥ 1 kΩ
Max. Grenzschalldruckpegel
bei 1 kHz . . . . . . . . . . . . . . . . . 148 dB [SPL@1% THD]
Geräuschspannungsabstand . . . . 63 dB [A, RMS]
50 dB [CCIR, Q-Peak]
Geräuschspannung . . . . . . . . . . . 1,1 µV [A, RMS],
4,9 µV [CCIR, Q-Peak]
A-bewerteter Äquivalent-
schalldruckpegel . . . . . . . . . . . . 31,2 dB
Polarität . . . . . . . . . . . . . . . . . . Positiver Schalldruck an der
Mikrofonkapsel entspricht
einer positiven Spannung an
Pin 2 in Bezug auf Pin 3
Beschaltung . . . . . . . . . . . . . . . symmetrisch mit 3-pol. XLR
male
Anschluss . . . . . . . . . . . . . . . . . XLR, 3-pol., male
Stromversorgung . . . . . . . . . . . . Phantomspeisung
P48 (+48 VDC ±4 VDC,
6,8 kΩ ±20%,
Stromaufnahme: < 3,2 mA)
P24 (+24 VDC ±4 VDC,
1,2 kΩ ±20%,
Stromaufnahme: < 3,2 mA)
P12 (+12 VDC ±4 VDC,
680 Ω ±20%,
Stromaufnahme: < 3,2 mA)
Abmessungen ohne Stecker
(L x B x H). . . . . . . . . . . . . . . . . 90 x 86 x 27 mm
Gewicht. . . . . . . . . . . . . . . . . . . 413 g
Richtdiagramm • Polar pattern • Directivité
Frequenzkurve • Frequency response curve • Courbe de fréquence
± 3 dB TG D71 0 dB = 1.5 mV/Pa
TG D71
GRENZFLÄCHENMIKROFON
BOUNDARY MICROPHONE
MICROPHONE À EFFET DE SURFACE
PRODUKTINFORMATION
PRODUCT INFORMATION
INFORMATIONS DE PRODUIT
www.beyerdynamic.com
beyerdynamic GmbH & Co. KG .• Theresienraße 8 •
74072 Heilbronn • Germany
Phone +49 7131 617-300 • info@beyerdynamic.de
Weitere Veriebspaner weltweit finden Sie im Internet unter
www.beyerdynamic.com
Abbildungen nicht veragsbindend. Änderungen vorbehalten.
For fuher diributors worldwide, please go to
www.beyerdynamic.com
Non-contractual illurations. Subject to change without notice.
DE-EN-FR 3 / TG D71 / 655.678 (03.19)
Produktspecifikationer
| Varumärke: | Beyerdynamic |
| Kategori: | mikrofon |
| Modell: | TG D71 |
Behöver du hjälp?
Om du behöver hjälp med Beyerdynamic TG D71 ställ en fråga nedan och andra användare kommer att svara dig
mikrofon Beyerdynamic Manualer
Beyerdynamic Fox - Professional USB studio microphone Bruksanvisning
12 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
9 September 2024
mikrofon Manualer
- mikrofon Sony
- mikrofon Philips
- mikrofon Panasonic
- mikrofon JBL
- mikrofon Olympus
- mikrofon Yamaha
- mikrofon Yealink
- mikrofon Akg
- mikrofon Alto
- mikrofon OneConcept
- mikrofon Telefunken
- mikrofon Nedis
- mikrofon Thomson
- mikrofon Lenco
- mikrofon GoPro
- mikrofon Pyle
- mikrofon Manta
- mikrofon Renkforce
- mikrofon Sharkoon
- mikrofon Niceboy
- mikrofon Logitech
- mikrofon Manhattan
- mikrofon Audio-Technica
- mikrofon Trust
- mikrofon Gemini
- mikrofon Easypix
- mikrofon Toa
- mikrofon Roland
- mikrofon Axis
- mikrofon ART
- mikrofon Hama
- mikrofon Brigmton
- mikrofon Vonyx
- mikrofon Sennheiser
- mikrofon Techly
- mikrofon LD Systems
- mikrofon Bogen
- mikrofon AVerMedia
- mikrofon Connect IT
- mikrofon Steren
- mikrofon Plantronics
- mikrofon Steelseries
- mikrofon Mackie
- mikrofon Marantz
- mikrofon Sandberg
- mikrofon Galaxy Audio
- mikrofon Razer
- mikrofon Neumann
- mikrofon DJI
- mikrofon RCF
- mikrofon Insignia
- mikrofon Peerless-AV
- mikrofon Artsound
- mikrofon Genesis
- mikrofon Pyle Pro
- mikrofon Peavey
- mikrofon MXL
- mikrofon Boss
- mikrofon Behringer
- mikrofon PreSonus
- mikrofon NGS
- mikrofon Godox
- mikrofon Electro-Voice
- mikrofon Valcom
- mikrofon Tascam
- mikrofon Midas
- mikrofon Auna
- mikrofon IK Multimedia
- mikrofon Blue Microphones
- mikrofon Jabra
- mikrofon IDance
- mikrofon Samson
- mikrofon Simplecom
- mikrofon Speed-Link
- mikrofon Sven
- mikrofon Shure
- mikrofon QTX
- mikrofon Konig
- mikrofon Reloop
- mikrofon Chandler
- mikrofon Austrian Audio
- mikrofon Wharfedale
- mikrofon Chord
- mikrofon Technaxx
- mikrofon Pure Acoustics
- mikrofon T'nB
- mikrofon Phonak
- mikrofon Tracer
- mikrofon Audac
- mikrofon Azden
- mikrofon Countryman
- mikrofon GVM
- mikrofon Zoom
- mikrofon Marshall Electronics
- mikrofon Creative
- mikrofon Omnitronic
- mikrofon Golden Age Project
- mikrofon Blue
- mikrofon Apart
- mikrofon Saramonic
- mikrofon Rode
- mikrofon Line 6
- mikrofon Primus
- mikrofon JLab
- mikrofon Max
- mikrofon BOYA
- mikrofon Celly
- mikrofon Comica
- mikrofon Audient
- mikrofon Xtreme
- mikrofon Skytec
- mikrofon M-Audio
- mikrofon Senal
- mikrofon NZXT
- mikrofon Kopul
- mikrofon Krom
- mikrofon Monoprice
- mikrofon Aston
- mikrofon DPA
- mikrofon Ambient Recording
- mikrofon Proel
- mikrofon HQ Power
- mikrofon Solid State Logic
- mikrofon HyperX
- mikrofon Crestron
- mikrofon Adastra
- mikrofon Konig & Meyer
- mikrofon TeachLogic
- mikrofon Power Dynamics
- mikrofon Citronic
- mikrofon Atlas
- mikrofon SPL
- mikrofon Monacor
- mikrofon Warm Audio
- mikrofon Ultimate Support
- mikrofon NOX
- mikrofon PSSO
- mikrofon Harley Benton
- mikrofon Kali Audio
- mikrofon Manley
- mikrofon JOBY
- mikrofon Audix
- mikrofon DAP Audio
- mikrofon Hohner
- mikrofon Thronmax
- mikrofon ClearOne
- mikrofon Vocopro
- mikrofon Mojave
- mikrofon Universal Audio
- mikrofon Auray
- mikrofon Bontempi
- mikrofon Triton
- mikrofon ITek
- mikrofon Schertler
- mikrofon Vimar
- mikrofon Pixel
- mikrofon Antelope Audio
- mikrofon Elgato
- mikrofon ONYX
- mikrofon MOZA
- mikrofon Gravity
- mikrofon DB Technologies
- mikrofon Hollyland
- mikrofon Epcom
- mikrofon TC Helicon
- mikrofon SE Electronics
- mikrofon Palmer
- mikrofon Fun Generation
- mikrofon Xvive
- mikrofon Karma
- mikrofon Nady
- mikrofon Oktava
- mikrofon Sontronics
- mikrofon Aston Microphones
- mikrofon Neewer
- mikrofon ANT
- mikrofon IMG Stage Line
- mikrofon Eikon
- mikrofon Kurzweil
- mikrofon JZ Microphones
- mikrofon Atlas Sound
- mikrofon Perfect Choice
- mikrofon Anywhere Cart
- mikrofon Owl Labs
- mikrofon Catchbox
- mikrofon White Shark
- mikrofon ViolaWave
- mikrofon Shadow
- mikrofon Fishman
- mikrofon Klover
- mikrofon Synco
- mikrofon Soundsation
- mikrofon Nuance
- mikrofon Joy-it
- mikrofon TIE Audio
- mikrofon Fluid
- mikrofon Relacart
- mikrofon Phonic
- mikrofon Lewitt
- mikrofon AVMATRIX
- mikrofon JTS
- mikrofon Klark Teknik
- mikrofon Lectrosonics
- mikrofon Intricon
- mikrofon The T.bone
- mikrofon Royer Labs
- mikrofon Miktek
- mikrofon Stageclix
- mikrofon Townsend Labs
- mikrofon Sabian
- mikrofon Sound Devices
- mikrofon Tula
- mikrofon DAP
- mikrofon United
- mikrofon ENDORFY
- mikrofon Alfatron
- mikrofon CAD Audio
- mikrofon Schoeps
- mikrofon Polsen
- mikrofon Sonuus
- mikrofon Mars Gaming
- mikrofon Majestic
- mikrofon AMT
- mikrofon Point Source Audio
- mikrofon AmpliVox
- mikrofon Eurosound
- mikrofon Rolls
- mikrofon Williams Sound
- mikrofon Mad Dog
- mikrofon SmallRig
- mikrofon Lorgar
- mikrofon KeepOut
- mikrofon Earthworks
- mikrofon Neat
- mikrofon Audibax
- mikrofon IMG Stageline
- mikrofon Scope Labs
- mikrofon AEA
- mikrofon Lauten Audio
- mikrofon Mirfak Audio
- mikrofon CKMOVA
- mikrofon Majority
- mikrofon DOCKIN
- mikrofon Nowsonic
- mikrofon Tonor
- mikrofon Prodipe
- mikrofon Deity
- mikrofon Antelope
- mikrofon MILAB
- mikrofon Vicoustic
- mikrofon Sanken
- mikrofon Switchcraft
- mikrofon Easyrig
- mikrofon Tonsil
- mikrofon Sescom
- mikrofon Sonic Presence
- mikrofon Movo
- mikrofon PureLink
- mikrofon Isovox
- mikrofon Glemm
- mikrofon Røde
- mikrofon Voice Technologies
- mikrofon PSC
- mikrofon Microtech Gefell
Nyaste mikrofon Manualer
16 Januari 2025
16 Januari 2025
15 Januari 2025
14 Januari 2025
8 Januari 2025
8 Januari 2025
7 Januari 2025
7 Januari 2025
6 Januari 2025
6 Januari 2025
