TG I57 deutsch TG I57 english TG I57 français
Sie haben sich für das Kondensatormikrofon TG I57 von
beyerdynamic entschieden. Vielen Dank für Ihr Ver trauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese
Produkt information vor Inbetriebnahme aufmerksam durch.
Sicherheitsinformationen
• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen
und Stoß. Sie könnten das Mikrofon dabei beschädigen!
• Pusten Sie nicht in das Mikrofon und vermeiden Sie es, auf
den Mikrofonkorb zu klopfen. Zur Funktionskontrolle sollten
Sie in das Mikrofon sprechen oder leicht am Mikrofonkorb
kratzen.
•Wichtiger Hinweis zum Schwanenhals
Zur Vermeidung von Überdehnungen und frühzeitigem Ver -
schleiß darf der Schwanenhals nicht scharf und nur bis zu
einem Winkel von maximal 90 Grad gebogen werden.
Anwendungen
• Abnahme von Blasinstrumenten wie Trompete, Posaune oder
Saxophon
Anschluss
Das TG I57 ist mit einem weiblichen 4-pol. Mini-XLR Stecker
ausgestattet und in zwei Versionen verfügbar:
als Opus-Version kann es an Taschensendern der Opus-Serie
angeschlossen werden; als TG-Version wird es mit den drahtlosen
Mikrofonsystemen der TG-Serie verwendet.
Für den kabelgebundenen Einsatz muss das Mikrofon mit einem
optionalen Speisewandler an einem phantomspeisenden Mikro -
foneingang betrieben werden. Der direkte Anschluss des TG I57
an Phantomspeisung kann das Mikrofon zerstören!
Inbetriebnahme
Das TG I57 kann mithilfe der Klammer am Schallstück eines
Instruments befestigt werden. Die genaue Ausrichtung der Mikro -
fonkapsel auf die Schallquelle erfolgt dann mit dem Schwenk -
gelenk und dem Schwanenhals. Bei Holzblas instrumenten wie
Saxofonen sind auch die Klappen an der Tonerzeugung beteiligt,
daher sollte das Mikrofon so ausgerichtet werden, dass das TG
I57 auch deren Anteile aufnimmt. Die weiche Oberfläche der
Klammer dämpft dabei die Übertragung von Handhabungs -
geräuschen und schont die Instrumentenober fläche.
Service
Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal.
Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten sonst
alle Gewährleistungsansprüche verlieren.
Version
Bez. Beschreibung Best.-Nr.. . . . . . . . . . . . . . . . . .
TG I57 (TG) Instrumentenmikrofon,
Elektret Kondensator,
Niere, mit Klammer und
weibl. 4-pol. Mini-XLR
Stecker . . . . . . . . . . . . . . . . . . . . . . 708.356
Zubehör - optional
MA-PVA Speisewandler zum direkten
Anschluss an phantomgespeiste
Mikrofoneingänge für Mikrofone
mit TG-Belegung . . . . . . . . . . . . . . . 711.098
WS 97 Windschutz, schwarz . . . . . . . . . . . . 465.313
Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer
nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt für
das Recycling von elektrischen und elektronischen
Geräten abgegeben werden. Das Symbol auf dem
Produkt, der Gebrauchsanweisung oder der
Verpackung weist darauf hin.
Thank you for selecting the TG I57 condenser microphone from
beyerdynamic.
Please take some time to read carefully through this information
before using the product.
Safety Information
• Protect the microphone from moisture and sudden impacts.
You could damage the microphone!
• Do not blow into the microphone and do not knock on the
microphone basket. Speak into the microphone or lightly
scratch the microphone head grill to check functionality.
•Important information on gooseneck
To avoid overstretching and premature wear and tear, never
bend the gooseneck sharply or more than 90°.
Applications
• Miking up brass instruments such as trumpet, trombone and
saxophone
Connection
The TG I57 is fitted with a female 4-pin mini XLR connector and
available in two versions:
as Opus version it can be connected to the Opus series beltpack
transmitters; as TG version it can be used with the wireless micro-
phone systems of the TG series.
For wired applications with phantom power sources the TG I57
must be used with an optional power adapter. If the TG I57 is
directly connected to phantom power, the microphone can be
damaged!
Setting up
The TG I57 can be attached to the bell of an instrument using
the clip. The microphone can be directed precisely towards the
sound source using the gooseneck. With woodwind instruments
such as the saxophone, the keys are also involved in producing
tone, and therefore the microphone should be directed to allow
the TG I57 to pick up their contribution. The soft surface of the
clip attenuates the transmission of handling noise and vibration
and does not damage the instrument surface.
Service
Servicing must be carried out by qualified service personnel only.
Dismantling the microphone yourself will invalidate the guarantee.
Version
Model Description Order #. . . . . . . . . . . . . . . . . . .
TG I57 (TG) Instrument microphone,
electret condenser,
cardioid, with clip and
female 4-pin mini XLR plug . . . . . . . 708.356
Optional Accessories
MA-PVA Power adapter to connect to
phantom-powered microphone inputs,
for microphones with TG
pin assignment . . . . . . . . . . . . . . . . 711.098
WS 97 Wind shield, black . . . . . . . . . . . . . . 465.313
Disposal
This symbol on the product, in the instructions or
on the packaging means that your electrical and
electronic equipment should be disposed at the
end of its life separately from your household
waste. There are separate collection systems for
recycling in the EU. For more information, please
contact the local authority or your retailer where
you purchased the product.
Nous vous félicitons pour l’achat du microphone à condensateur
T G I57 de beyerdynamic et vous remercions de votre confiance.
Veuillez lire attentivement ces informations produit avant de la
mise en marche du microphone.
Sécurité
• Veillez à ce que le microphone soit protégé de l’humidité
et de tous dommages résultant de chutes ou de chocs
mécaniques.
• Ne soufflez pas dans le microphone. Pour tester le bon
fonctionnement, nous vous recommandons de parler dans le
microphone ou de gratter très légèrement la tête du micro-
phone.
•Note importante concernant le col de cygne
Pour empêcher un allongement excessif et une usure précoce,
le col de cygne doit être plié avec précaution et jusqu’à 90
degrés maximum!
Applications
• Prise de son d’instruments à vent tels que trompette, trombo-
ne ou saxophone
Branchement
Le TG I57 est doté d’une fiche femelle XLR mini à 4 broches et
est disponible en deux versions:
la version Opus se prête à la connexion à l'émetteur de poche des
systèmes de microphone sans fil Opus, tandis que la version TG
est utilisée en combinaison avec le système de microphone TG.
En présence d’une liaison filaire, le microphone doit être utilisé
avec un convertisseur d’alimentation optionnel sur une entrée de
microphone avec alimentation fantôme. Le raccordement direct
du TG I57 sur une alimentation fantôme peut détruire le micro-
phone!
Mise en service
Le TG I57 peut être fixé sur le pavillon de l’instrument à l’aide
de la pince. L’orientation exacte de la capsule de microphone
vers la source sonore s’effectue ensuite avec le bras articulé et le
col de cygne. En présence d’instruments à vent et notamment de
bois tels que le saxophone, les clapets contribuent eux aussi à
générer le son, c’est pourquoi nous recommandons d'orienter le
TG I57 de sorte à ce qu’il perçoive également ces parties. La
surface souple de la pince atténue à cet effet la transmission de
bruits de manipulation et protège l’instrument.
Service après-vente
En cas de nécessité veuillez vous adresser à un technicien
beyerdynamic autorisé. N’ouvrez jamais le microphone, vous
risquerez sinon de perdre vous droits de garantie.
Modèle
Mod. Description Art. N°. . . . . . . . . . . . . . . . . . .
TG I57 (TG) Microphone pour instruments,
condensateur électret,
cardioïde, avec pince et
fiche femelle XLR mini à 4 broches. . . 708.356
Accessoires en option
MA-PVA Convertisseur d’alimentation pour le
raccordement direct à des entrées
de microphone avec alimentation
fantôme (pour microphones avec
raccordement TG). . . . . . . . . . . . . . . 711.098
WS 97 Bonnette anti-vent, noire . . . . . . . . . 465.313
Evacuation
Ce symbole sur le produit, l’emballage ou dans le
manuel signifie que votre équipement électrique et
électronique doit être, en fin de vie, jeté
séparement de vos déchets ménages. Il existe en
France des systèmes de collecte différents pour les
déchets recyclables. Pour plus d’information,
veuillez contacter les autorités locales ou le
revendeur chez qui vous avez acheté le produit.
TG I57 english TG I57 françaisTG I57 deutsch

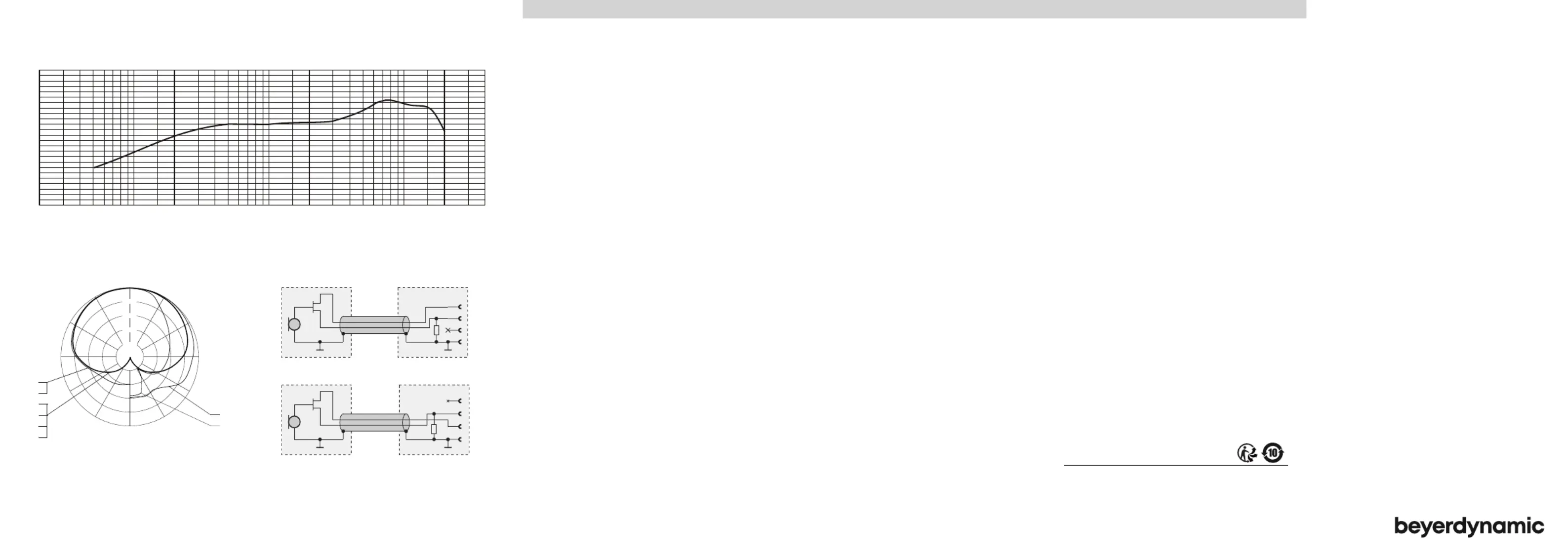

Technical Specifications
Transducer type . . . . . . . . . . . . . . . Condenser (back electret)
Operating principle . . . . . . . . . . . . . Pressure gradient
Polar pattern . . . . . . . . . . . . . . . . . Cardioid
Frequency response:
Close miking . . . . . . . . . . . . . . . . 30 - 20,000 Hz
Distant miking (measured at 1 m). . . 100 - 20,000 Hz
Open circuit voltage . . . . . . . . . . . . 12.4 mV/Pa
(-38.1 dBV)* ±2.5 dB
Max. SPL . . . . . . . . . . . . . . . . . . . . 136 dB*
S/N ratio . . . . . . . . . . . . . . . . . . . . 60 dB [CCIR; Q-Peak]*
Equivalent SPL. . . . . . . . . . . . . . . . 25 dB [A; RMS]*
Power supply . . . . . . . . . . . . . . . . . 1.5 - 9 V DC
Connection. . . . . . . . . . . . . . . . . . . Mini-XLR, 4-pin, female
Length. . . . . . . . . . . . . . . . . . . . . . 170 mm
Weight (without cable) . . . . . . . . . . 64 g
*measured with CV 18
Spécifications techniques
Type de transducteur Condensateur . . . . . . . . . . . . .
(back-électret)
Principe de travail . . . . . . . . . . . . . Gradient de pression
Directivité . . . . . . . . . . . . . . . . . . . Cardioïde
Bande passante:
à proximité . . . . . . . . . . . . . . . . . 30 à 20 000 Hz
à distance (distance 1 m) . . . . . . 100 à 20 000 Hz
Efficacité en champs libre. . . . . . . . 12,4 mV/Pa
(-38,1 dBV)* ±2,5 dB
Pression sonore max. . . . . . . . . . . . 136 dB*
Rapport signal-bruit . . . . . . . . . . . . 60 dB [CCIR; Q-Peak]*
Niveau de pression sonore équivalent. . . 25 dB [A; RMS]*
Alimentation . . . . . . . . . . . . . . . . . 1,5 - 9 V DC
Connecteur. . . . . . . . . . . . . . . . . . . Mini-XLR, 4 broches,
femelle
Longueur . . . . . . . . . . . . . . . . . . . . 170 mm
Poids (sans câble) . . . . . . . . . . . . . 64 g
*mesurée avec CV 18
Technische Daten
Wandlerprinzip Kondensator (Back-Elektret). . . . . . . . . . . . . . . .
Arbeitsprinzip. . . . . . . . . . . . . . . . . Druckgradientenempfänger
Richtcharakteristik . . . . . . . . . . . . . Niere
Übertragungsbereich:
Nahfeld . . . . . . . . . . . . . . . . . . . 30 - 20.000 Hz
Fernfeld (Entfernung 1 m) . . . . . . 100 - 20.000 Hz
Feldleerlaufübertragungsfaktor. . . . . 12,4 mV/Pa
(-38,1 dBV)* ±2,5 dB
Max. Grenzschalldruckpegel. . . . . . . 136 dB*
Geräuschspannungsabstand. . . . . . . 60 dB [CCIR; Q-Peak]*
Äquivalentschalldruckpegel . . . . . . . 25 dB [A; RMS]*
Spannungsversorgung . . . . . . . . . . . 1,5 - 9 V DC
Anschluss . . . . . . . . . . . . . . . . . . . Mini-XLR, 4-pol., female
Länge . . . . . . . . . . . . . . . . . . . . . . 170 mm
Gewicht (ohne Kabel) . . . . . . . . . . . 64 g
*gemessen mit CV 18
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
--
125 Hz
250 Hz
500 Hz
1000 Hz
4000 Hz
8000 Hz
16000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
2000 Hz
Richtdiagramm • Polar Pattern • Directivité
Frequenzkurve • Frequency Response Curve • Courbe de fréquence
Schaltbild • Wiring Diagram • Diagramme de câblage
± 2.5 dB TG I57 0 dB = 12.4 mV/Pa
white
red
4
3
2
1
10k
white
red
4
3
2
1
10k
TG I57 (Opus) 4-pin Mini-XLR female
TG I57 (TG) 4-pin Mini-XLR female
www.beyerdynamic.com
beyerdynamic GmbH & Co. KG • Theresienraße 8
74072 Heilbronn • Germany • Phone +49 7131 617-300 • info@beyerdynamic.de
Weitere Veriebspaner weltweit finden Sie im Internet unter
www.beyerdynamic.com
Abbildungen nicht veragsbindend. Änderungen vorbehalten.
For fuher diributors worldwide, please go to www.beyerdynamic.com
Non-contractual illurations. Subject to change without notice.
DE-EN-FR 4 / TG I57 / 624.950 (03.19)
TG I57
KONDENSATORMIKROFON
CONDENSER MICROPHONE
MICROPHONE À CONDENSATEUR
PRODUKTINFORMATION
PRODUCT INFORMATION
INFORMATIONS DE PRODUIT
Produktspecifikationer
| Varumärke: | Beyerdynamic |
| Kategori: | mikrofon |
| Modell: | TG I57 |
Behöver du hjälp?
Om du behöver hjälp med Beyerdynamic TG I57 ställ en fråga nedan och andra användare kommer att svara dig
mikrofon Beyerdynamic Manualer
Beyerdynamic Fox - Professional USB studio microphone Bruksanvisning
12 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
10 September 2024
9 September 2024
mikrofon Manualer
- mikrofon Sony
- mikrofon Philips
- mikrofon Panasonic
- mikrofon JBL
- mikrofon Kenwood
- mikrofon Olympus
- mikrofon Yamaha
- mikrofon Yealink
- mikrofon Canon
- mikrofon Akg
- mikrofon Aluratek
- mikrofon American Audio
- mikrofon Alto
- mikrofon OneConcept
- mikrofon Telefunken
- mikrofon Nedis
- mikrofon Thomson
- mikrofon Lenco
- mikrofon GoPro
- mikrofon Pyle
- mikrofon Manta
- mikrofon Renkforce
- mikrofon Sharkoon
- mikrofon Niceboy
- mikrofon Logitech
- mikrofon Manhattan
- mikrofon Audio-Technica
- mikrofon Trust
- mikrofon Gemini
- mikrofon Easypix
- mikrofon Toa
- mikrofon Roland
- mikrofon Axis
- mikrofon ART
- mikrofon Hama
- mikrofon Brigmton
- mikrofon Vonyx
- mikrofon Sennheiser
- mikrofon Techly
- mikrofon LD Systems
- mikrofon Bogen
- mikrofon Fenton
- mikrofon AVerMedia
- mikrofon American DJ
- mikrofon Connect IT
- mikrofon Steren
- mikrofon Plantronics
- mikrofon Steelseries
- mikrofon Mackie
- mikrofon Marantz
- mikrofon Sandberg
- mikrofon Galaxy Audio
- mikrofon Razer
- mikrofon Neumann
- mikrofon DJI
- mikrofon RCF
- mikrofon Insignia
- mikrofon Nacon
- mikrofon Rollei
- mikrofon Peerless-AV
- mikrofon Artsound
- mikrofon Genesis
- mikrofon Pyle Pro
- mikrofon Peavey
- mikrofon MXL
- mikrofon Boss
- mikrofon Behringer
- mikrofon PreSonus
- mikrofon NGS
- mikrofon Godox
- mikrofon Electro-Voice
- mikrofon Valcom
- mikrofon Tascam
- mikrofon Midas
- mikrofon Auna
- mikrofon IK Multimedia
- mikrofon Blue Microphones
- mikrofon Jabra
- mikrofon IDance
- mikrofon Samson
- mikrofon Simplecom
- mikrofon Speed-Link
- mikrofon Sven
- mikrofon Shure
- mikrofon QTX
- mikrofon Konig
- mikrofon Reloop
- mikrofon Numark
- mikrofon Chandler
- mikrofon Trevi
- mikrofon Austrian Audio
- mikrofon Wharfedale
- mikrofon Chord
- mikrofon Technaxx
- mikrofon Pure Acoustics
- mikrofon T'nB
- mikrofon Phonak
- mikrofon Tracer
- mikrofon Audac
- mikrofon Azden
- mikrofon Countryman
- mikrofon ESI
- mikrofon GVM
- mikrofon Zoom
- mikrofon Marshall Electronics
- mikrofon Creative
- mikrofon Omnitronic
- mikrofon Vaddio
- mikrofon Golden Age Project
- mikrofon Blue
- mikrofon Apart
- mikrofon Saramonic
- mikrofon Rode
- mikrofon Line 6
- mikrofon Primus
- mikrofon JLab
- mikrofon Radial Engineering
- mikrofon Day
- mikrofon Max
- mikrofon BOYA
- mikrofon Celly
- mikrofon Comica
- mikrofon Audient
- mikrofon Xtreme
- mikrofon Skytec
- mikrofon M-Audio
- mikrofon Senal
- mikrofon NZXT
- mikrofon Kopul
- mikrofon Krom
- mikrofon Monoprice
- mikrofon Aston
- mikrofon DPA
- mikrofon Ambient Recording
- mikrofon Proel
- mikrofon HQ Power
- mikrofon Solid State Logic
- mikrofon HyperX
- mikrofon Crestron
- mikrofon Adastra
- mikrofon Konig & Meyer
- mikrofon TeachLogic
- mikrofon Power Dynamics
- mikrofon Citronic
- mikrofon Atlas
- mikrofon SPL
- mikrofon Monacor
- mikrofon Warm Audio
- mikrofon Ultimate Support
- mikrofon NOX
- mikrofon PSSO
- mikrofon Harley Benton
- mikrofon Kali Audio
- mikrofon Manley
- mikrofon JOBY
- mikrofon Audix
- mikrofon DAP Audio
- mikrofon Hohner
- mikrofon Thronmax
- mikrofon ClearOne
- mikrofon Dorr
- mikrofon Vocopro
- mikrofon Mojave
- mikrofon Singing Machine
- mikrofon Universal Audio
- mikrofon Auray
- mikrofon Bontempi
- mikrofon Triton
- mikrofon ITek
- mikrofon Schertler
- mikrofon Vimar
- mikrofon Speco Technologies
- mikrofon Pixel
- mikrofon Antelope Audio
- mikrofon Elgato
- mikrofon ONYX
- mikrofon MOZA
- mikrofon Gravity
- mikrofon DB Technologies
- mikrofon Hollyland
- mikrofon Epcom
- mikrofon TC Helicon
- mikrofon SE Electronics
- mikrofon Palmer
- mikrofon Fun Generation
- mikrofon Xvive
- mikrofon Karma
- mikrofon Nady
- mikrofon Oktava
- mikrofon Sontronics
- mikrofon Aston Microphones
- mikrofon Neewer
- mikrofon ANT
- mikrofon IMG Stage Line
- mikrofon Eikon
- mikrofon Kurzweil
- mikrofon JZ Microphones
- mikrofon Atlas Sound
- mikrofon Perfect Choice
- mikrofon Anywhere Cart
- mikrofon Owl Labs
- mikrofon Catchbox
- mikrofon White Shark
- mikrofon ViolaWave
- mikrofon Shadow
- mikrofon Fishman
- mikrofon Klover
- mikrofon Synco
- mikrofon Soundsation
- mikrofon Nuance
- mikrofon Joy-it
- mikrofon TIE Audio
- mikrofon Fluid
- mikrofon Relacart
- mikrofon Phonic
- mikrofon Lewitt
- mikrofon AVMATRIX
- mikrofon JTS
- mikrofon Klark Teknik
- mikrofon Lectrosonics
- mikrofon Intricon
- mikrofon The T.bone
- mikrofon Royer Labs
- mikrofon Miktek
- mikrofon Stageclix
- mikrofon Townsend Labs
- mikrofon Sabian
- mikrofon Sound Devices
- mikrofon Tula
- mikrofon DAP
- mikrofon United
- mikrofon ENDORFY
- mikrofon Alfatron
- mikrofon CAD Audio
- mikrofon Schoeps
- mikrofon Polsen
- mikrofon Sonuus
- mikrofon Mars Gaming
- mikrofon Majestic
- mikrofon AMT
- mikrofon Point Source Audio
- mikrofon AmpliVox
- mikrofon Eurosound
- mikrofon Rolls
- mikrofon Williams Sound
- mikrofon Mad Dog
- mikrofon SmallRig
- mikrofon Lorgar
- mikrofon KeepOut
- mikrofon Earthworks
- mikrofon Neat
- mikrofon Hohem
- mikrofon Audibax
- mikrofon IMG Stageline
- mikrofon Scope Labs
- mikrofon AEA
- mikrofon Lauten Audio
- mikrofon Mirfak Audio
- mikrofon CKMOVA
- mikrofon Majority
- mikrofon DOCKIN
- mikrofon Nowsonic
- mikrofon Tonor
- mikrofon Prodipe
- mikrofon Deity
- mikrofon Antelope
- mikrofon MILAB
- mikrofon Vicoustic
- mikrofon Sanken
- mikrofon Switchcraft
- mikrofon Easyrig
- mikrofon Tonsil
- mikrofon Sescom
- mikrofon Sonic Presence
- mikrofon Movo
- mikrofon PureLink
- mikrofon Isovox
- mikrofon Glemm
- mikrofon Røde
- mikrofon Voice Technologies
- mikrofon PSC
- mikrofon Microtech Gefell
- mikrofon Cyber Acoustics
- mikrofon Louroe Electronics
Nyaste mikrofon Manualer
22 Mars 2025
19 Mars 2025
18 Mars 2025
18 Mars 2025
18 Mars 2025
12 Mars 2025
10 Mars 2025
10 Mars 2025
10 Mars 2025
10 Mars 2025
