TG V96 deutsch TG V96 english TG V96 français

Sie haben sich für das Kondensatormikrofon TG V96 von

beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.

Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese

Produktinformation vor Inbetriebnahme aufmerksam durch.

Sicherheitsinformationen

• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen

und Stoß. Sie könnten das Mikrofon dabei beschädigen!

• Pusten Sie nicht in das Mikrofon und vermeiden Sie es, auf

den Mikrofonkorb zu klopfen. Zur Funktionskontrolle sollten

Sie in das Mikrofon sprechen oder ganz leicht am Mikrofon -

korb kratzen.

Anwendungen

Das TG V96 wurde speziell zur Abnahme von Gesang und

Sprache bei allerhöchster Klangqualität entwickelt. Mithilfe der

mitgelieferten Klammer kann es auf Mikrofonstativen mit 3/8"-

oder 5/8"-Gewinden montiert werden.

Inbetriebnahme

• Zum Betrieb benötigt das TG V96 48 V Phantomspeisung. Es

kann an jeden symmetrischen Mikrofoneingang, der diese

Spannung liefert, angeschlossen werden.

• Das TG V96 hat eine Nierencharakteristik und ist sehr rück-

kopplungsarm. Um maximale Rückkopplungssicherheit zu

erreichen, sollte das Mikrofon so positioniert werden, dass die

Monitorbox von hinten (Winkel ca. 180°) auf das Mikrofon

strahlt.

• Der Korb des Mikrofons sollte nicht mit den Händen um -

schlossen werden, dies beeinträchtigt Richtcharakteristik und

Übertragungsqualität massiv!

• Das TG V96 hat einen integrierten Poppschutz. Um Popp -

geräusche zu vermeiden, sollten Sie das Mikrofon schräg

unterhalb des Mundes halten, so dass Sie leicht über das

Mikrofon singen bzw. sprechen.

• Zum Lieferumfang des TG V96 gehört die Mikrofonklammer

MA-CL 25 für Stative mit 3/8" und 5/8"-Gewinde.

Pﬂege

Bei Bedarf reinigen Sie das TG V96 mit einem angefeuchteten,

weichen Tuch. Wenn notwendig, können Sie ein mildes

Reinigungsmittel (z.B. Geschirrspülmittel) verwenden, auf keinen

Fall lösemittelhaltige Reiniger! Achten Sie darauf, dass keine

Flüssigkeit in den Mikrofonkorb gelangt.

In regelmäßigen Abständen sollten Sie den integrierten Metall -

poppschutz reinigen:

• Schrauben Sie den Mikrofonkorb ab (nach links drehen).

• Ziehen Sie den Drahtpoppschutz nach oben ab.

• Spülen Sie Mikrofonkorb und Poppschutz unter klarem Wasser.

• Lassen Sie beide Teile vollständig trocknen, bevor Sie sie wie-

der befestigen.

• Der Poppschutz und Mikrofonkorb sind zurAchtung: nicht

Reinigung in der Spülmaschine geeignet!

Service

Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal.

Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten sonst

alle Gewährleistungsansprüche verlieren.

Version

Bez. Beschreibung Best.-Nr.. . . . . . . . . . . . . . . . . . .

TG V96 Kondesator-Vokalmikrofon,

Niere, inkl. Mikrofonklammer . . . . . . . . 707.325

Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer

nicht über den normalen Haushaltsabfall entsorgt

werden, sondern muss an einem Sammelpunkt für

das Recycling von elektrischen und elektronischen

Geräten abgegeben werden. Das Symbol auf dem

Produkt, der Gebrauchsanweisung oder der

Verpackung weist darauf hin.

Thank you for selecting the TG V96 condenser microphone from

beyerdynamic.

Please take some time to read carefully through this information

before using the product.

Safety Information

• Protect the microphone from moisture and sudden impacts.

You could damage the microphone!

• Do not blow into the microphone and do not knock on the

microphone basket. Speak into the microphone or lightly

scratch the microphone head grill to check functionality.

Applications

The TG V96 has been specially developed to mike up song and

speech for superior audio quality. Using the clip included in

delivery, it can be mounted on microphone stands with a 3/8" or

5/8" thread adapter.

Setting up

• The TG V96 requires phantom powering of 48 V for operation.

It can be plugged into any symmetrical microphone port which

provides this voltage.

• The TG V96 has a cardioid polar pattern and produces almost

no feedback. In order to achieve maximum suppression of

feedback, the microphone should be positioned in such a way

that the monitor speaker is aimed at the microphone from

behind (angle approx. 180˚).

• The microphone grill should not be cupped with the hands, as

this massively affects the directional characteristic and the

quality of the transmission.

• The TG V96 has an integrated pop screen. To avoid popping

noises, the microphone should be positioned below the mouth

at a slight angle, so that you can speak or sing just over the

microphone.

• The MA-CL 25 microphone clip for stands with a 3/8" and

5/8" thread adapter is included in delivery of the TG V96.

Maintenance

The TG V96 may be cleaned with a soft, damp cloth as required.

If necessary, a gentle cleaning agent (e.g. washing-up liquid) may

be used – but on no account use a cleaner containing solvents.

Make sure that no liquid penetrates the microphone grill.

The integrated metal pop screen should be cleaned at regular

intervals:

• Unscrew the microphone grill (turn anticlockwise).

• Pull the wire pop screen upwards.

• Clean the microphone grill and the pop screen with pure water.

• Ensure that both parts are completely dry before re-attaching

them.

•Warning: the pop screen and the microphone grill are not

dishwasher suitable.

Service

Servicing must be carried out by qualiﬁed service personnel only.

Dismantling the microphone yourself will invalidate the guarantee.

Version

Model Description Order #. . . . . . . . . . . . . . . . . . . . .

TG V96 Condenser vocal microphone,

cardioid incl. microphone clamp. . . . . . 707.325

Disposal

This symbol on the product, in the instructions or

on the packaging means that your electrical and

electronic equipment should be disposed at the

end of its life separately from your household

waste. There are separate collection systems for

recycling in the EU. For more information, please

contact the local authority or your retailer where

you purchased the product.

Nous vous félicitons pour l’achat du microphone à condensateur

T G V96 de beyerdynamic et vous remercions de votre conﬁance.

Veuillez lire attentivement ces informations produit avant de la

mise en marche du microphone.

Sécurité

• Veillez à ce que le microphone soit protégé de l’humidité

et de tous dommages résultant de chutes ou de chocs

mécaniques.

• Ne soufflez pas dans le microphone. Pour tester le bon

fonctionnement, nous vous recommandons de parler dans le

microphone ou de gratter très légèrement la tête du micro-

phone.

Applications

Le TG V96 a été spécialement mis au point pour la prise de voix

et de chant d’une qualité sonore absolue. A l’aide de la pince

fournie, il peut être monté sur des pieds de microphone avec

ﬁletage 3/8" ou 5/8".

Mise en marche

• Une alimentation fantôme 48 V est nécessaire au fonctionnement

du TG V96. Ce dernier peut être branché sur toutes les

entrées de microphone symétriques fournissant cette tension.

• Le TG V96 a une directivité cardioïde et est très peu sensible

à l’effet Larsen. Pour une protection maximum contre l’effet

Larsen, nous recommandons de positionner le microphone de

façon à ce que le son du moniteur parvienne latéralement de

l’arrière (angle d’environ 180°) au microphone.

• Nous vous recommandons également de ne pas entourer de la

main la tête de microphone pour ne pas affecter la directivité

et la qualité de transmission!

• Le TG V96 est doté d’une protection anti-pop intégrée. Pour

réduire le risque d’effets « pop », nous vous conseillons de

tenir le microphone légèrement incliné sous la bouche.

• Le TG V96 est livré avec la pince de microphone MA-CL 25

pour les pieds de sol avec ﬁletage 3/8" et 5/8".

Entretien

Le cas échéant, nettoyez le TG V96 à l’aide d’un chiffon doux

humidiﬁé. Si nécessaire, vous pouvez utiliser un produit

nettoyant doux (p. ex. produit vaisselle), n’utilisez en aucun cas

de solvants. Veillez à ce qu’aucun liquide ne pénètre dans la tête

de microphone.

Nous vous recommandons de nettoyer régulièrement la protection

anti-pop en métal intégrée :

• Dévissez la capsule de microphone (tourner vers la gauche).

• Retirez par le haut la bonnette anti-pop grillagée.

• Nettoyez la capsule et la protection anti-pop à l’eau claire.

• Faites sécher entièrement les deux pièces avant de les replacer.

•Attention: la bonnette anti-pop et la capsule ne se prêtent pas

au nettoyage en lave-vaisselle !

Service après-vente

En cas de nécessité veuillez vous adresser à un technicien

beyerdynamic autorisé. N’ouvrez jamais le microphone, vous

risquerez sinon de perdre vous droits de garantie.

Modèle

Mod. Description Art. N°. . . . . . . . . . . . . . . . . . . . .

TG V96 Microphone à condensateur,

cardioïde, avec pince de microphone . . 707.325

Evacuation

Ce symbole sur le produit, l’emballage ou dans le

manuel signifie que votre équipement électrique et

électronique doit être, en fin de vie, jeté

séparement de vos déchets ménages. Il existe en

France des systèmes de collecte différents pour les

déchets recyclables. Pour plus d’information,

veuillez contacter les autorités locales ou le

revendeur chez qui vous avez acheté le produit.

TG V96 english TG V96 françaisTG V96 deutsch

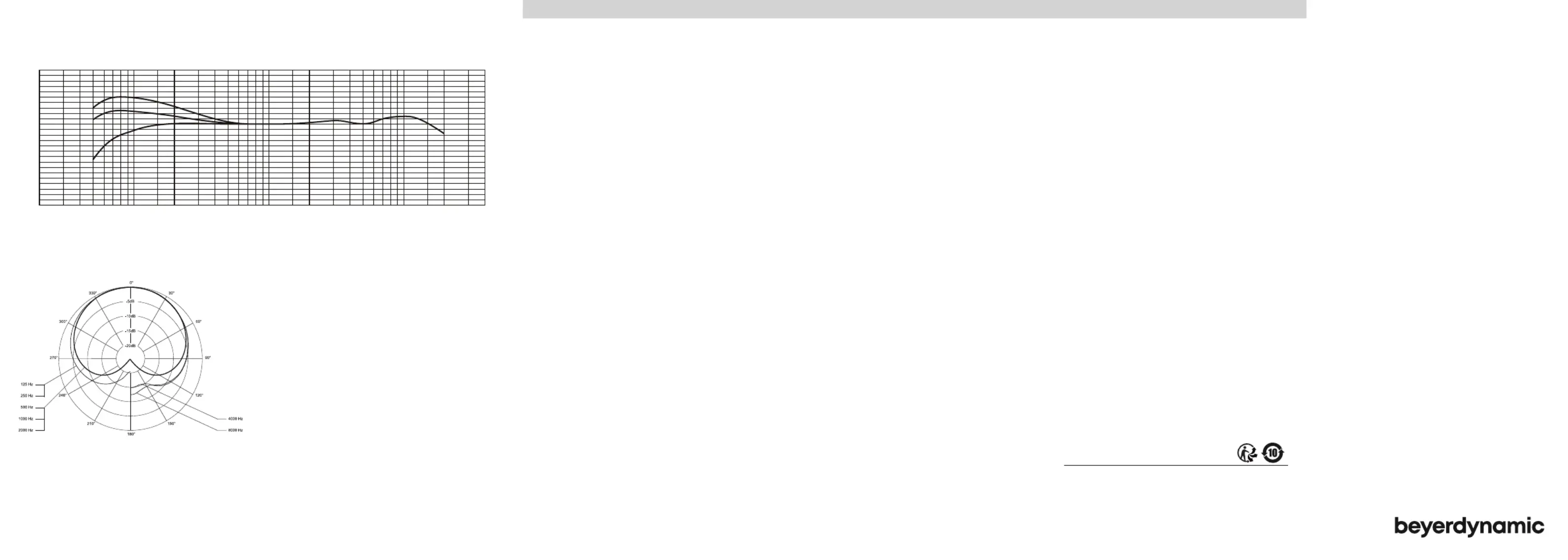

Technical Speciﬁcations

Transducer type . . . . . . . . . . . . . . . Condenser

Operating principle . . . . . . . . . . . . . Pressure gradient

Polar pattern . . . . . . . . . . . . . . . . . Cardioid

Frequency response:

Close miking . . . . . . . . . . . . . . . . 20 - 20,000 Hz

Distant miking (measured at 1 m). . . 55 - 20,000 Hz

Open circuit voltage . . . . . . . . . . . . 4 mV/Pa (-48 dBV) ±2 dB

Nominal impedance . . . . . . . . . . . . 60 Ω

Load impedance . . . . . . . . . . . . . . . ≥ 1 kΩ

Max. SPL at 1 kHz . . . . . . . . . . . . . 150 dB

Signal-to-noise ratio . . . . . . . . . . . . 64 dB [CCIR, Q-Peak]

Equivalent SPL. . . . . . . . . . . . . . . . 20 dB [A, RMS]

In-phase rejection 50 - 20,000 Hz . . . ≥ 60 dB

Power supply . . . . . . . . . . . . . . . . . Phantom power: P24; P48

Current consumption. . . . . . . . . . . . 4.3 mA

Connection. . . . . . . . . . . . . . . . . . . XLR, 3-pin, male

Dimensions:

Length . . . . . . . . . . . . . . . . . . . . 185 mm

Shaft diameter . . . . . . . . . . . . . . 26 mm

Head diameter . . . . . . . . . . . . . . 48 mm

Weight . . . . . . . . . . . . . . . . . . . . . . 330 g

Spéciﬁcations techniques

Type de transducteur . . . . . . . . . . . Condensateur

Principe de fonctionnement. . . . . . . Gradient de pression

Directivité . . . . . . . . . . . . . . . . . . . Cardioïde

Bande passante:

à proximité . . . . . . . . . . . . . . . . . 20 à 20 000 Hz

à distance (distance 1 m) . . . . . . 55 à 20 000 Hz

Efficacité en champs libre. . . . . . . . 4 mV/Pa (-48 dBV) ±2 dB

Impédance nom.. . . . . . . . . . . . . . . 60 Ω

Impédance de charge . . . . . . . . . . . ≥ 1 kΩ

Pression sonore max. 1 kHz. . . . . . . 150 dB

Rapport signal-bruit . . . . . . . . . . . . 64 dB [CCIR, Q-Peak]

Niveau de pression sonore équivalent. . . 20 dB [A, RMS]

Réjection en mode commun

50 - 20.000 Hz . . . . . . . . . . . . . . . . ≥ 60 dB

Alimentation . . . . . . . . . . . . . . . . . Fantôme: P24; P48

Courant . . . . . . . . . . . . . . . . . . . . . 4,3 mA

Connexion . . . . . . . . . . . . . . . . . . . XLR, 3 broches, mâle

Dimensions:

Longueur . . . . . . . . . . . . . . . . . . 185 mm

Diamètre du corps . . . . . . . . . . . . 26 mm

Diamètre de la tête . . . . . . . . . . . 48 mm

Poids. . . . . . . . . . . . . . . . . . . . . . . 330 g

Technische Daten

Wandlerprinzip . . . . . . . . . . . . . . . . Kondensator

Arbeitsprinzip. . . . . . . . . . . . . . . . . Druckgradientenempfänger

Richtcharakteristik . . . . . . . . . . . . . Niere

Übertragungsbereich:

Nahfeld . . . . . . . . . . . . . . . . . . . 20 - 20.000 Hz

Fernfeld (Entfernung 1 m) . . . . . . 55 - 20.000 Hz

Feldleerlaufübertragungsfaktor. . . . . 4 mV/Pa (-48 dBV) ±2 dB

Nennimpedanz . . . . . . . . . . . . . . . . 60 Ω

Nennabschlussimpedanz . . . . . . . . . ≥ 1 kΩ

Grenzschalldruckpegel bei 1 kHz. . . . 150 dB

Geräuschspannungsabstand. . . . . . . 64 dB [CCIR, Q-Peak]

Äquivalentschalldruckpegel . . . . . . . 20 dB [A, RMS]

Gleichtaktunterdrückung

50 - 20.000 Hz . . . . . . . . . . . . . . . ≥ 60 dB

Spannungsversorgung . . . . . . . . . . . Phantomspeisung: P24; P48

Speisestrom . . . . . . . . . . . . . . . . . . 4,3 mA

Anschluss . . . . . . . . . . . . . . . . . . . XLR, 3-pol., male

Abmessungen:

Länge. . . . . . . . . . . . . . . . . . . . . 185 mm

Schaftdurchmesser . . . . . . . . . . . 26 mm

Kopfdurchmesser . . . . . . . . . . . . 48 mm

Gewicht . . . . . . . . . . . . . . . . . . . . . 330 g

+20

+10

0 dB

-10

-20

-30

20 200 2k 20k100 1k 10k50 500 5k Hz

2 cm

10 cm

1 m

Richtdiagramm • Polar Pattern • Directivité

Frequenzkurve • Frequency Response Curve • Courbe de fréquence

± 2 dB TG V96 0 dB = 4 mV/Pa

www.beyerdynamic.com

beyerdynamic GmbH & Co. KG • Theresienraße 8

74072 Heilbronn • Germany • Phone +49 7131 617-300 • info@beyerdynamic.de

Weitere Veriebspaner weltweit finden Sie im Internet unter

www.beyerdynamic.com

Abbildungen nicht veragsbindend. Änderungen vorbehalten.

For fuher diributors worldwide, please go to www.beyerdynamic.com

Non-contractual illurations. Subject to change without notice.

DE-EN-FR 4 / TG V96 / 624.799 (03.19)

TG V96

KONDENSATORMIKROFON

CONDENSER MICROPHONE

MICROPHONE À CONDENSATEUR

PRODUKTINFORMATION

PRODUCT INFORMATION

INFORMATIONS DE PRODUIT

Produktspecifikationer

Varumärke:	Beyerdynamic
Kategori:	mikrofon
Modell:	TG V96
Typ av operation:	Knoppen
Färg på produkten:	Metallic
Inbyggd display:	Nee
Bredd:	830 mm
Djup:	280 mm
Ljudnivå:	67 dB
Energie-efficiëntieklasse:	A
Årlig-energiförbrukning:	32 kWu
Snäll:	Inbouw
Motoreffekt:	130 W
Motor ingår:	Ja
Maximal utsugskapacitet:	645 m³/uur
Vätskedynamisk effektivitetsklass:	A
Ljuseffektivitetsklass:	C
Fettfilter effektivitetsklass:	B
Ljudnivå (låg hastighet):	40 dB
Minsta avstånd från elektrisk häll:	550 mm
Minsta avstånd från gasspis:	650 mm
Antal lampor:	2 gloeilamp(en)
Typ lampa:	LED
Soort vetfilter:	Metaal
Höjd (max):	352 mm
Ljudnivå (hög hastighet:	64 dB
Avtagbart filter:	Ja
Antal filter:	3 stuk(s)
Antal hastigheter:	4
Belysningsläge:	Zijkant
Automatisk avstängning:	Ja
Intensivt läge:	Ja
Druk (Pa):	455
Typ motor:	Borstelloze motor
Indikatorfilterrengöring:	Ja
