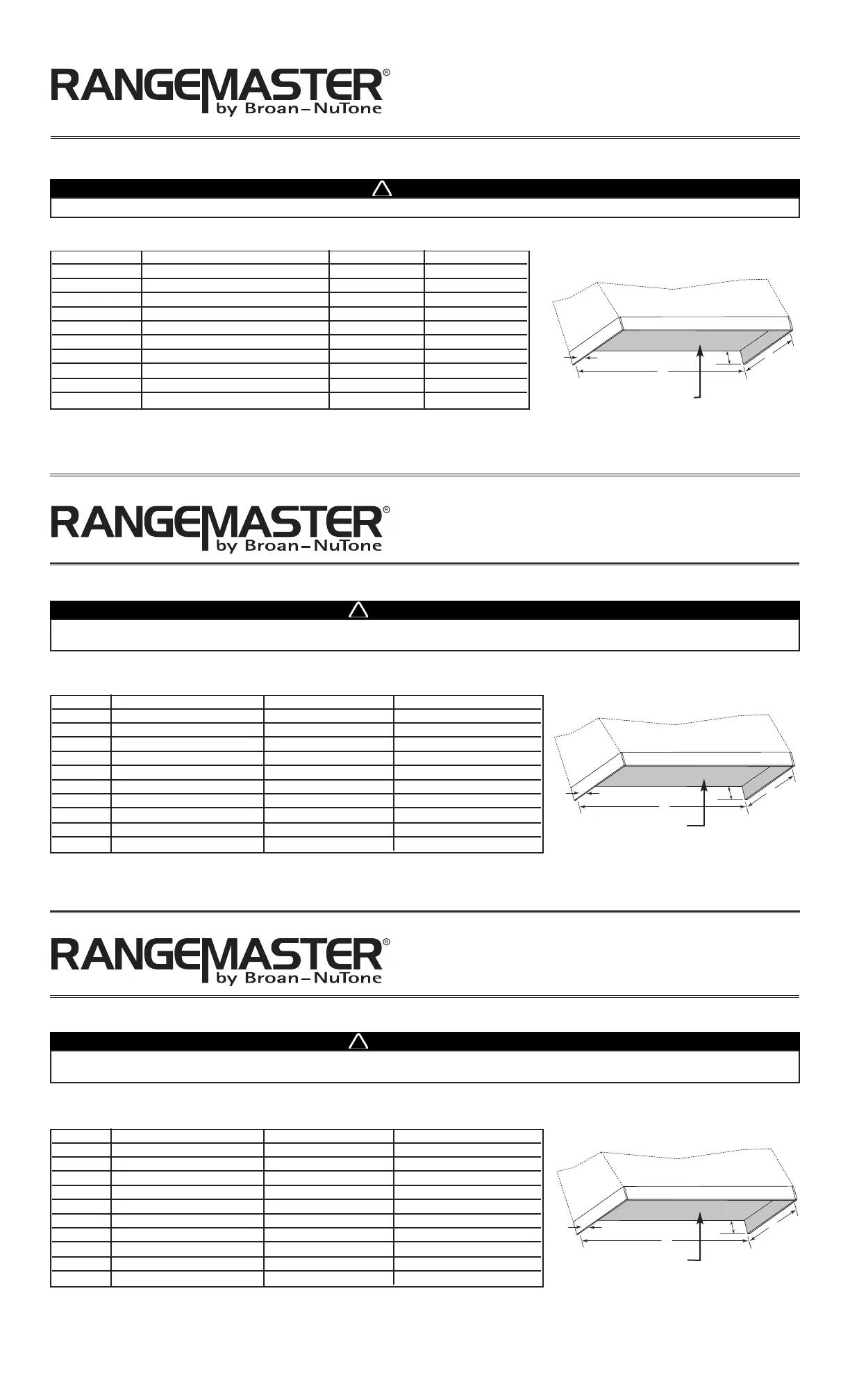

INSTRUCTIONS PRÉLIMINAIRES

Puisque cette feuille d’instruction couvre plusieurs modèles, les illustrations qui s’y trouvent sont typiques.

Afin de déterminer à quelles dimensions la base de l’armoire correspond le revêtement, voir le tableau et l’illustration ci-dessous. Il n’y a que la base de

l’armoire qui est nécessaire pour l’installation du revêtement. Ne pas finaliser l’armoire tout de suite; garder un accès pour le futur branchement électrique

du module de hotte encastrable.

CUSTOM HOOD LINER INSTALLATION SHEET

MODELS: RML7030S, RML7036S, RML7048S,

RML7030L, RML7036L, RML7048L,

RML3336, RML3342, RML4548 AND RML4560

PRELIMINARY INSTRUCTIONS

This instruction sheet applies to many liner models, so the illustrations shown are typical ones.

See the table and illustration below to locate your liner and use corresponding custom hood base dimensions. For the liner installation, only the bottom of

the custom hood is needed. Do not finalize the entire custom hood yet, because an access is needed for the insert or power pack electrical connection.

WARNING

When building a custom hood for an insert or power pack, always follows all applicable construction codes and standards.

We recommend the base of the custom hood should be 3/4 thick plywood. We recommend the sides and front of the custom hood to also be 3/4 thick,“ “

assuming standard cabinet widths. Consider the shape and size of the insert or power pack to determine the configuration for the custom hood.

For more details, refer to the installation manual of the insert or power pack. For custom hood liner detailed installation instructions, see the reverse of

this page.

LINER MODEL INSERT OR POWER PACK MODEL INSIDE WIDTH INSIDE DEPTH(A) (B)

RML7030S RMP1 RMPE 28.5 17.5 20.5OR ’’ ’’ TO ’’

RML7036S RMP1 OR RMPE 34.5 17.5’’ ’’ TO 20.5’’

RML7048S RMP1 RMPE 46.5 17.5 20.5OR ’’ ’’ TO ’’

RML7030L RMP1 OR RMPE 28.5 20.5’’ ’’ TO 23.5’’

RML7036L RMP1 RMPE 34.5 20.5 23.5OR ’’ ’’ TO ’’

RML7048L RMP1 RMPE 46.5 20.5 23.5OR ’’ ’’ TO ’’

RML3336 RMIP33 34.5 23.5 26.5’’ ’’ TO ’’

RML3342 RMIP33 40.5 23.5 26.5’’ ’’ TO ’’

RML4548 RMIP45 46.5 23.5 26.5’’ ’’ TO ’’

RML4560 RMIP45 58.5 23.5’’ ’’ TO 26.5’’

4''

HA0015

3/4''

Plywood base

thickness: 3/4“.

MOD LE MODÈ ÈLE DE MODULE DE HOTTE LARGEUR INT PROFONDEUR INTÉRIEURE (A) ÉRIEURE (B)

RML7030S RMP1 OU RMPE 28,5 17,5’’ ’’ À20,5’’

RML7036S RMP1 RMPE 34,5 17,5 20,5OU ’’ ’’ À’’

RML7048S RMP1 OU RMPE 46,5 17,5 20,5’’ ’’ À’’

RML7030L RMP1 OU RMPE 28,5 20,5 23,5’’ ’’ À’’

RML7036L RMP1 OU RMPE 34,5 20,5 23,5’’ ’’ À’’

RML7048L RMP1 OU RMPE 46,5 20,5 23,5’’ ’’ À’’

RML3336 RMIP33 34,5 23,5 26,5’’ ’’ À’’

RML3342 RMIP33 40,5 23,5 26,5’’ ’’ À’’

RML4548 RMIP45 46,5 23,5 26,5’’ ’’ À’’

RML4560 RMIP45 58,5 23,5 26,5’’ ’’ À’’

INSTALLATION DU REVÊTEMENT D’ARMOIRE

MODÈLES : RML7030S, RML7036S, RML7048S,

RML7030L, RML7036L, RML7048L,

RML3336, RML3342, RML4548 ET RML4560

4''

HA0015

3/4''

AVERTISSEMENT

Toujours suivre tous les codes en vigueur et standards de la construction lors de la construction d’une armoire de module de

hotte encastrable.

Nous recommandons que la base de l armoire soit faite en contreplaqu de 3/4 paisseur. Nous recommandons que l paisseur de l avant et des c’ é “ d’é ’é ’ ô ét s

de l armoire soit aussi de 3/4 rer la forme et la dimension du module de hotte encastrable afin de d terminer la configuration de son armoire.’ “. Considé é

Voir le guide d installation du module de hotte encastrable pour plus de d tails. Voir le verso de cette page pour les instructions d es de l’ é étaillé ’installation

du revêtement d’armoire.

Épaisseur du

contreplaqué : 3/4“

INSTRUCCIONES PRELIMINARES

La presente hoja de instrucciones aplica a muchos modelos, por lo que las ilustraciones que se muestran son las m s usuales.á

Consulte la tabla y la ilustración que se muestra a continuación para que localice la campana de su elecci n y utilice la base de dimensiones apropriadasó

a la campana. Para instalar la cubierta solo necesitar n todavia, p1-ya que necesitar dejar unaá la parte inferior de la campana. No termine la instalació á

entrada para la conexión eléctrica.

CUBIERTA INSERTO O PAQUETE DE POTENCIA ANCHO INTERIOR PROFUNDIDAD INTERIOR(A) (B)

RML7030S RMP1 ORMPE 28,5 17,5 20,5’’ ’’ A’’

RML7036S RMP1 RMPE 34,5 17,5 20,5O’’ ’’ A’’

RML7048S RMP1 ORMPE 46,5 17,5 20,5’’ ’’ A’’

RML7030L RMP1 ORMPE 28,5 20,5 23,5’’ ’’ A’’

RML7036L RMP1 ORMPE 34,5 20,5 23,5’’ ’’ A’’

RML7048L RMP1 ORMPE 46,5 20,5 23,5’’ ’’ A’’

RML3336 RMIP33 34,5 23,5 26,5’’ ’’ A’’

RML3342 RMIP33 40,5 23,5 26,5’’ ’’ A’’

RML4548 RMIP45 46,5 23,5 26,5’’ ’’ A’’

RML4560 RMIP45 58,5 23,5 26,5’’ ’’ A’’

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA LINER

MODELOS: RML7030S, RML7036S, RML7048S,

RML7030L, RML7036L, RML7048L,

RML3336, RML3342, RML4548 YRML4560

4''

HA0015

3/4''

AVERTANCIA

Siempre que instale una cubierta empotrable con insertos o paquete de potencia, debe seguir todos los codígos y normas de

la construcción.

Se recomienda utilizar una base de madera laminada de 3/4 de grueso. Se recomienda tambi n que los lados y el frente de la campana deben tener“ é

un grosor de 3/4 . Debe tomar en consideraci n la forma y dimensiones del inserto o del paquete de potencia para determinar la configuraci“ ó ón de la

campana. Para mayores detalles, refiérase al manual de instalación del inserto o del paquete de potencia. Para instruccionnes detalladas de la instalación

de la cubierta de la campana, vea el reverso de ésta página.

Grueso de madera

laminada: 3/4“.

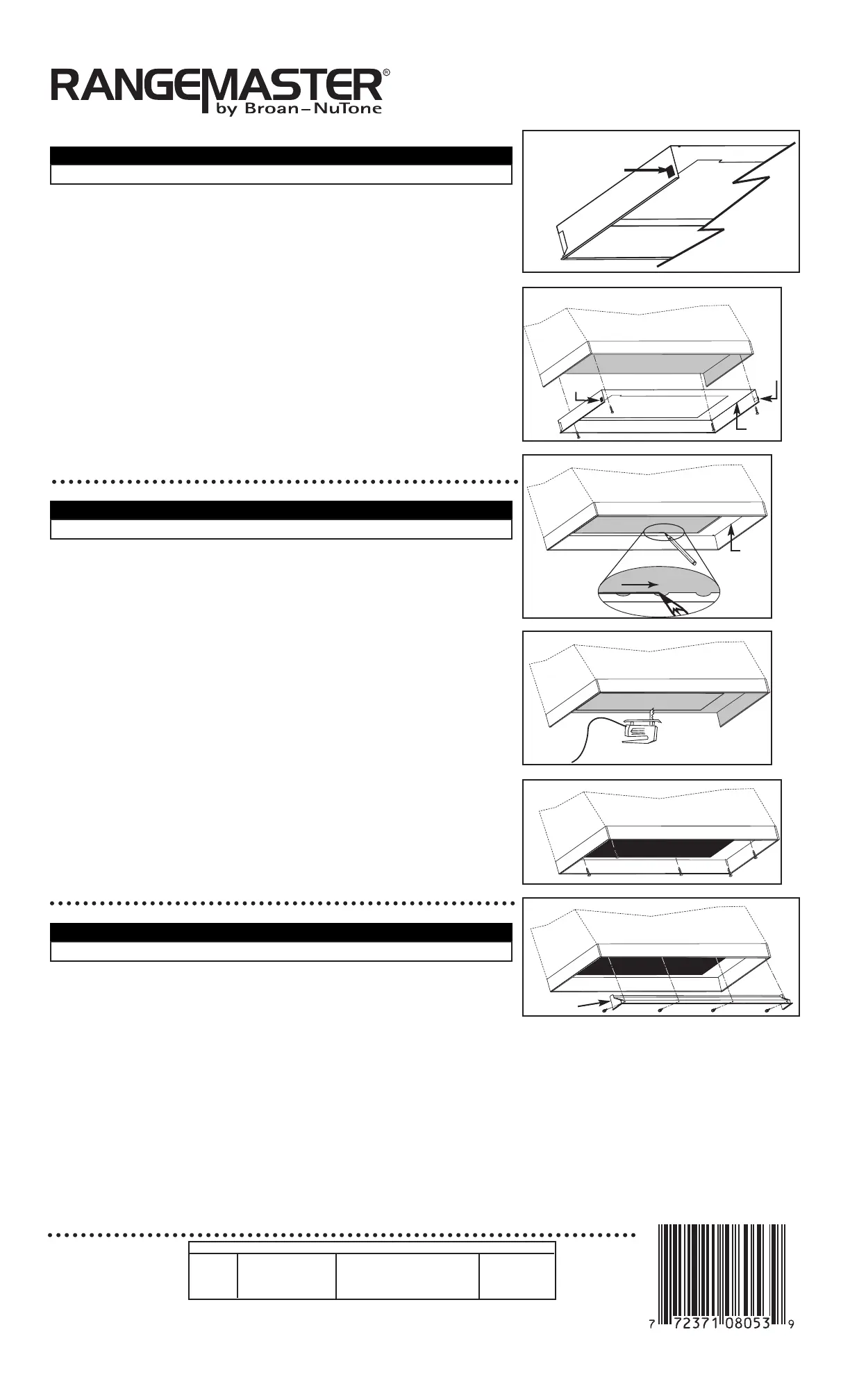

ENGLISH

NOTES: 1. The custom hood liner must be installed before the insert or power pack unit.

2. Refer to insert or power pack instructions for mounting height details.

쐃Install one small pad (A), included in the parts bag, on each side of the main liner plate.

(See figures 1 and 2.)

쐇Using the screws provided, temporarily install the main liner plate ( ) to the externalBbase of the

cabinet (C). (See figure 2.)

NOTES: 1. When inserting the main liner plate, push slightly on the small pads (A) to

prevent being damaged.

2. Main liner plate should be positioned in custom hood as far rearward as possible.

쐋Using a pen, mark the outline of the future hole for the power pack (or insert). (See figure 3.)

NOTE: Some liner models have half-moon cut-outs (see figure 3 inset) on front and rear sides.

Disregard these shapes when marking the outline; just trace a straight line.Including

the half-moon shapes in the actual cut-out (step 4) will cause mounting problems.

Remove the main liner plate (B) from the custom hood.

쐏Cut the hole in the bottom of the cabinet. (See figure 4).

쐄Reinstall the main liner plate to the base of the cabinet and secure it with 5 screws for liner

width from 30’’ to 48’’, or 6 screws for larger liners. (See figure 5.)

쐂Slide the front panel section (D) forward into the nose of the cabinet base, as shown in

figure 6. Take care not to scratch main liner plate when installing front panel section of liner.

Assemble it to the cabinet, using one screw per screw hole.

FRANÇAIS

NOTES : 1. Ce revêtement d’armoire doit être installé avant le module de hotte encastrable.

2. Pour plus de détails concernant la hauteur d’installation, consulter les instructions

d’installation du module de hotte encastrable.

쐃Installer, de chaque côté de la plus grande plaque de revêtement, un coussinet (A),

inclus dans le sac de pièces. (Voir figures 1 et 2.)

쐇À l’aide des vis fournies, installer temporairement la plus grande plaque de revêtement (B)

sur la base externe de l’armoire (C). (Voir figure 2.)

NOTES : 1. En installant la plaque, appuyer légèrement sur les coussinets (A) afin

qu’ils ne s’endommagent pas.

2. La plus grande plaque de revêtement doit être installée le plus loin possible

vers l’arrière de la base externe de l’armoire.

쐋À l’aide d’un crayon, tracer le contour du trou à découper pour l’insertion du module de hotte

encastrable. (Voir figure 3.)

NOTE : Certains modèles de revêtement d’armoire ont des formes de demi-lune (voir le

médaillon de la figure 3) dans le contour avant et arrière. Ne pas tenir compte de

ces formes en traçant le contour ; ne faire qu’une ligne droite.Inclure ces formes

de demi-lune lors du découpage (étape 4) nuirait à l’asemblage.

Retirer la plaque de revêtement (B) de l’armoire.

쐏Découper le trou dans la base de l’armoire. (Voir figure 4).

쐄Installer la plus grande plaque de revêtement à la base externe de l’armoire et la fixer avec

5 vis pour un revêtement de 30’’ à 48’’ de largeur, ou 6 vis pour un revêtement plus large.

(Voir figure 5.)

쐂Glisser la dernière pièce du revêtement (D) à l’avant de la base externe de l’armoire, tel

qu’illustré à la figure 6. Prendre soin de ne pas égratigner la plus grande plaque de revêtement

lors de l’assemblage. L’assembler à l’armoire en utilisant une vis pour chaque trou de vis.

ESPAÑOL

NOTAS: 1. La cubierta de la campana debe ser instalarse antes del inserto o de la

unidad de potencia.

2. Para mayores detalles en lo concierniente a la altura de la instalación, consultar

las instrucciones de instalación del inserto o de paquete de potencia.

쐃Instale, de cada lados de la placa principal de la cubierta, una almohadilla (A), incluidas en la bolsa de piezas. (Ver figuras 1 y 2.)

쐇Utilice los tornillos que se incluyen, instale provisionalmente la placa principal de la cubierta (B B) a la base externa del gabinete ( ).

NOTAS: 1. Cuando instalar la placa, apoyar ligeramente contra las almohadillas (A) a fin de que se no perjudicar.

2. La placa principal de la cubierta debe ser instalada el más lejos posible hacia detrás de la base externa del gabinete.

쐋Marque con un bolígrafo el contorno del orificio para el paquete de potencia (o inserto). (Ver figura 3.)

NOTA: Algunos modelos de cubierta de campana tienen formas en media luna (ver el detalle de la figura 3) en el contorno delante y trasero. Omiso

de trazar estas formas; trazar solamente una línea recta. Incluir estas formas en media luna cuando el recorte (paso 4) ser perjudicial

para el montaje.

Retire la placa principal de la cubierta ( ) del gabinete.B

쐏Haga el orificio en la parte inferior del gabinete. (Ver figura 4).

쐄Vuelva a instalar la placa principal de la cubierta a la base del gabinete y asegúrela con 5 tornillos para el ancho de la cubierta de 30’’ a 48’’, o con

6 tornillos para cubiertas mayores. (Ver figura 5.)
