Sida 1/27

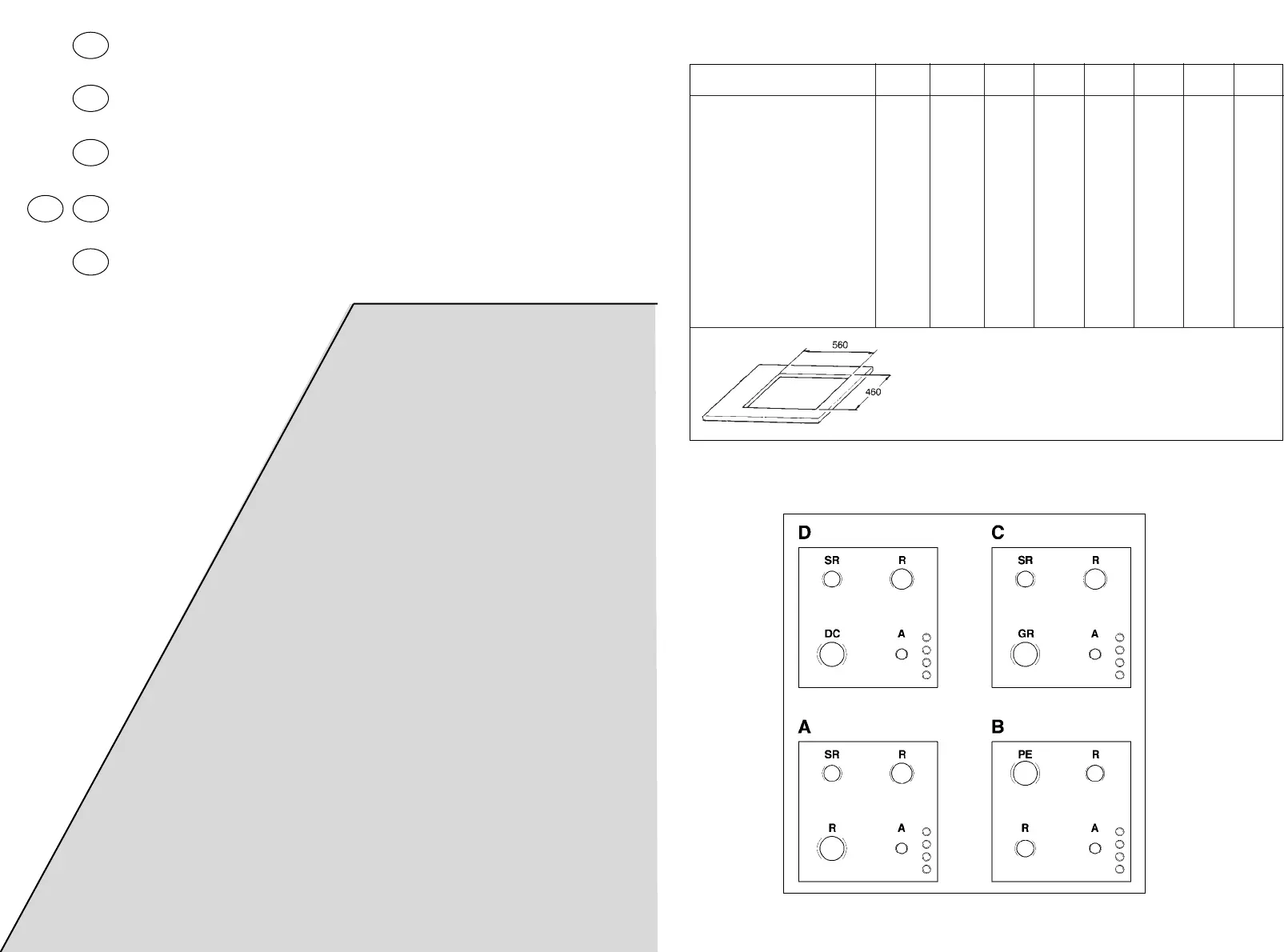

CARATTERISTICHE TECNICHE

* Solo su alcuni modelli ** Predisposizione di fabbrica IT cat. II2H3 +

Piani di cottura 60x50 A A B B C C D D

Fuochi 4 a gas 4 a gas 3 a gas 3 a gas 4 a gas 4 a gas 4 a gas 4 a gas

– – 1 elettr. 1 elettr. – – – –.

Riferimento di tipo PL01 PL02 PL01 PL02 PL01 PL02 PL01 PL02

Tensione/Frequenza (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50

Potenza elettrica installata (W) – – 1400 1400 ––––

Bruciatore semirapido 1 1 ––1111

Bruciatore rapido posteriore 1 1 111111

Bruciatore ausiliario 1 1 111111

Bruciatore rapido anteriore 1 1 11––––

Bruciatore doppia corona – – ––––11

Bruciatore gran rapido – – ––11––

Potenza gas installata:

- G20/20 mbar (kW)** 8,2 8,2 6,7 6,7 8,6 8,6 8,6 8,6

- G30/28-30 mbar (g/h) 597 597 488 488 620 620 620 620

Accensione elettronica* si si si si si si si si

Dispositivo di sicurezza gas – si – si – si – si

Dimensione prodotto (l x p) mm. 595x510 595x510 595x510 595x510 595x510 595x510 595x510 595x510

Grado di protezione – – Tipo Y Tipo Y ––––

Classe 3 3 333333

Fig. 1

Fig. 1b

PIANI COTTURA

ISTRUZIONI PER L’USO

TABLES DE CUISSON

NOTICE D’EMPLOI

ENCIMERAS

INSTRUCCIONES PARA EL USO

HOBS

USER INSTRUCTIONS

PLACAS DE

INSTRUÇÕES DE UTILIZAÇÃO

IEGB

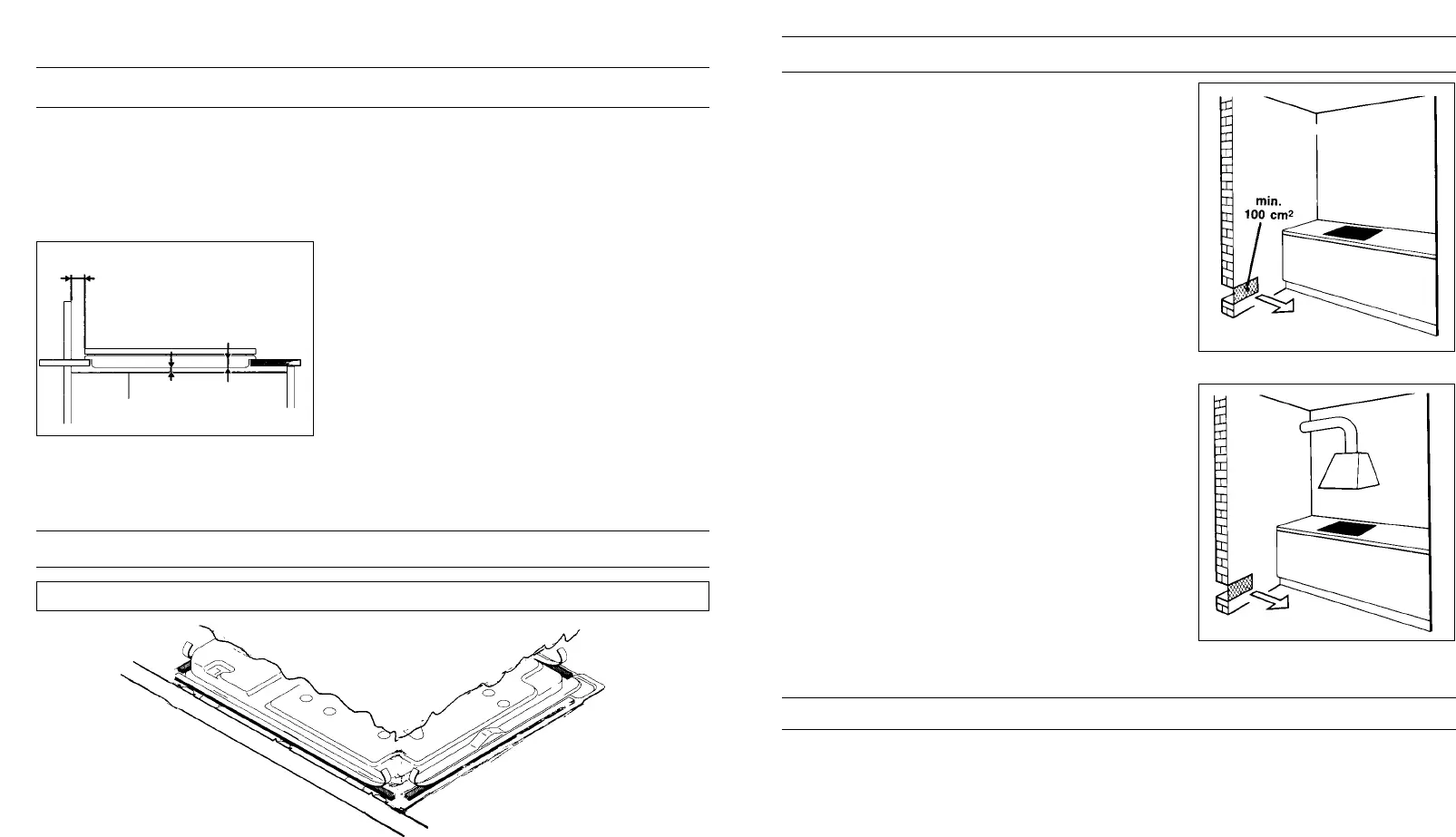

Locale di installazione

L’utilizzo di un apparecchio di cottura a gas produ-

ce calore e umidità nel locale in cui è installato.

Vogliate assicurare una buona areazione del loca-

le mantenendo aperti gli orifizi di ventilazione na-

turale o installando una cappa di aspirazione con

condotto di scarico (Fig. 3-4). Un utilizzo intensivo

e prolungato dell’apparecchio può necessitare di

una areazione supplementare per esempio l’aper-

tura di una finestra o un’areazione più efficace au-

mentando la potenza di aspirazione meccanica se

essa esiste. Nel caso in cui l’apparecchio fosse

sprovvisto di termocoppia (dispositivo di sicurez-

za) la presa di ventilazione di fig. 3 dovrà essere

di 200 cm2minimo.

INSTALLAZIONE

Istruzioni per l’installatore

L’installazione è a carico dell’acquirente. La Casa Costruttrice è esonerata da questo

servizio. Gli eventuali interventi richiesti alla Casa Costruttrice, se dipendono da un’er-

rata installazione, non sono compresi nella garanzia.

I piani da incasso sono predisposti per l’installazione in tops realizzati in qualsiasi mate-

riale, purché resistente ad una temperatura di 100° C, e di spessore variabile fra 25 e

40 mm. Le dimensioni del foro per l’incasso devono rispettare le misure riportate in fig 1.

Qualora il piano venga incassato in modo che

sul suo lato sinistro o destro ci sia la parete di

un mobile, la distanza fra la parete verticale ed

il bordo del piano, deve essere di almeno 150

mm. (fig. 2); mentre la distanza fra la parete

posteriore ed il bordo del piano deve essere di

almeno 55 mm. Quando sotto il piano è pre-

sente un vano accessibile, fra il piano da in-

casso ed il vano sottostante, deve essere in-

serita una parete di divisione in materiale iso-

lante (legno o similari).

Tale parete deve distare almeno 10 mm. dal fondo della cassetta (fig. 2).

Il fissaggio al mobile è ottenuto mediante staffe di fissaggio che vengono fornite come

accessori. Nella parte inferiore della cassetta sono già predisposti i fori a cui devono

essere avvitate le staffe di fissaggio.

Applicazione sigillante

Importante - La figura qui sotto indica come deve essere applicato il sigillante.

Questo apparecchio è stato concepito per un uso di tipo non professionale

all’interno di abitazioni.

Opportuni studi preliminari e una progettazione accurata fanno sì che le temperature

raggiunte siano, anche nelle condizioni più difficili di impiego, contenute entro i limiti

accettabili e comunque inferiori a quelli stabiliti dalle norme europee in vigore.

Il piano è isolato termicamente (secondo norma EN) e può essere installato: vi-

cino a pareti che superino in altezza il piano di lavoro se di tipo Y, oppure vici-

no a pareti che non superino in altezza il piano di lavoro se di tipo X. Vedere ri-

ferimento al grado di protezione nella tabella caratteristiche tecniche.

Fig. 2

Parete divisoria

150 mm

minimo

30 mm

10 mm

Fig. 3

In caso non sia possibile installare la cappa è

necessario l’impiego di un elettroventilatore ap-

plicato alla parete esterna o alla finestra dell’am-

biente purché esistano nel locale le aperture per

l’entrata di aria.

Questo elettroventilatore deve avere una portata

tale da garantire, per un ambiente cucina un ri-

cambio orario d’aria di 3-5 volte il suo volume.

L’installatore deve attenersi alle norme in vigore

UNI-CIG 7129 e 7131.

Fig. 4

Allacciamento (parte elettrica)

Controllare i dati riportati sulla targhetta dell’apparecchio, ubicata sulla parte inferiore

esterna del cassonetto, quindi accertarsi che tensione nominale di rete e potenza di-

sponibili, siano adatte al suo funzionamento.

Prima di effettuare il collegamento verificare l’efficienza dell’impianto di messa a terra.

La messa a terra dell’apparecchio è obbligatoria per Legge. La Casa Costruttrice decli-

na ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata

osservanza di questa norma.

Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che

sia in grado di sopportare il carico indicato in targhetta. Il conduttore di terra del cavo è

contraddistinto dai colori giallo verde. In ogni caso la spina deve essere accessibile.

Nel caso si desideri realizzare una connessione fissa alla rete, si dovrà interporre, tra

l’apparecchio e la rete un dispositivo omnipolare di interruzione con distanza dei con-

tatti di almeno 3 mm.

In caso di sostituzione del cavo di alimentazione, il conduttore di terra (giallo-verde),

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale è predisposto ese-

guire nell’ordine le seguenti operazioni.

— asportare la griglia ed il bruciatore

—

introdurre una chiave esagonale a tubo dentro il supporto bruciatore (fig. 5). (La chiave

esagonale è fornita come accessorio del piano)

— svitare l’iniettore e sostituirlo con quello adatto al tipo di gas disponibile (vedere ta-

bella consumi gas)

— effettuare la regolazione del bruciatore.

deve obbligatoriamente essere più lungo di circa 10 mm. rispetto ai conduttori di linea.

Utilizzare esclusivamente un cavo tipo H05RR-F, H05VV-F, H05V2V2-F.

La sezione dei cavetti deve essere 1 mm2, inoltre, il diametro esterno massimo del ca-

vo non deve essere maggiore di 7 mm.

Dichiarazione di conformità. Questa apparecchiatura, nelle parti destinate a venire

a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109

e al D.L. di attuazione N° 108 del 25/01/92.

Apparecchio conforme alle direttive europee 89/336/CEE, 90/396/CEE, 73/23/CEE

e successive modifiche.

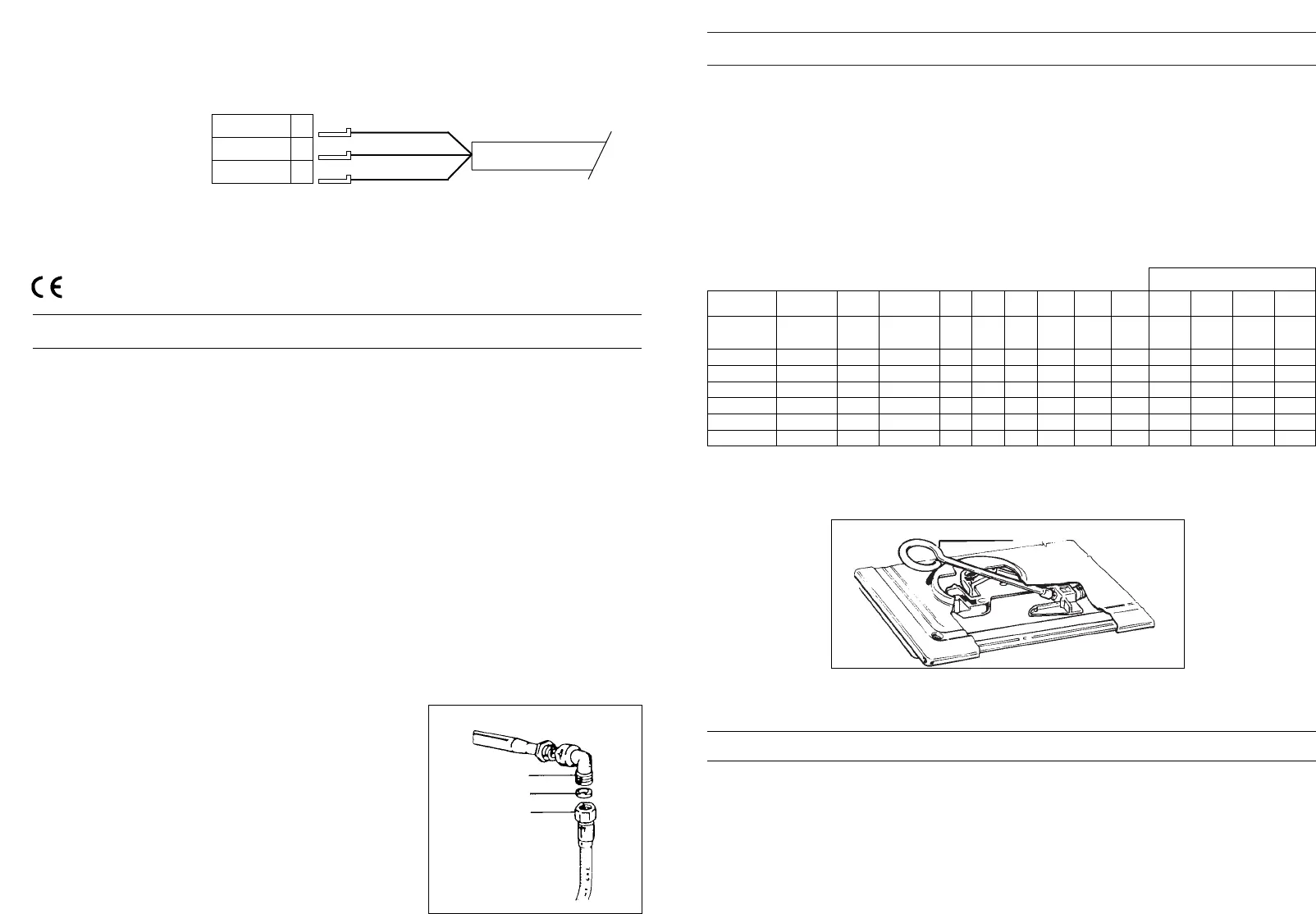

LINEA L

TERRA

NEUTRO N

RETE DI

ALIMENTAZIONE

ELETTRICA

MARRONE

GIALLO/VERDE

BLU

CAVO DI

ALIMENTAZIONE

Sul piano di lavoro è indicato, con apposite targhette, il tipo di gas per il quale l’appa-

recchio è predisposto.

È tuttavia possibile usare altri tipi di gas dopo aver eseguito dei semplici adattamenti.

(Vedere indicazioni paragrafi seguenti)

a) Collegamento all’alimentazione

—

ll collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere

effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi ac-

certati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contra-

rio eseguire le operazioni indicate al paragrafo «Adattamento ai diversi tipi di gas».

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pres-

sione conformi alle Norme UNI-CIG 7432.

Importante: per un sicuro funzionamento, per un adeguato uso dell’energia e mag-

giore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione ri-

spetti i valori indicati nella tabella a pag. 5.

—Allacciamento con tubo rigido (vedere istruzioni pag. 11)

L’allacciamento all’impianto gas deve essere effettuato in modo da non provocare

sollecitazioni di alcun genere all’apparecchio.

— Allacciamento con tubo flessibile in acciaio (vedere istruzioni pag. 11)

Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico.

Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di

tenuta conformi alla UNI-CIG 9264.

La messa in opera di tali tubi deve essere effet-

tuata in modo che la loro lunghezza, in condi-

zioni di massima estensione, non sia maggiore

di 2000 mm.

Importante: ad installazione ultimata control-

lare la perfetta tenuta di tutti i raccordi utiliz-

zando una soluzione saponosa e mai una

fiamma. Assicurarsi inoltre, che il tubo fles-

sibile non possa essere a contatto con una

parte mobile del modulo da incasso (es. cas-

setto) e che non sia situato in luoghi dove

possa essere danneggiato.

Allacciamento (parte a gas)

Raccordo

Guarnizione

Tubo rigido

o tubo flessibile

Regolazione bruciatori

Per ottenere il massimo rendimento dei bruciatori, è necessaria un’esatta regolazione

della carburazione (vedere tabella consumi gas quota X). Una buona fiamma deve es-

sere delineata e priva di punte gialle (fig. 7/B); in caso di eccesso d’aria la fiamma è niti-

da con dardo molto corto (fig. 7/C), in caso di difetto d’aria la fiamma è mal delineata

con dardo che termina con una punta gialla (fig. 7/A): in questi casi occorre regolare la

carburazione facendo rientrare il tubetto di regolazione aria (fig. 6) all’interno del tubo

venturi in caso di difetto d’aria o estraendolo in caso di eccesso d’aria. Per poter posi-

zionare il tubetto per la regolazione dell’aria si deve allentare la vite di fissaggio. A rego-

lazione avvenuta la vite deve essere bloccata.

Chiave esagonale

Fig. 5

regolaz.

aria

4mm

2mm

6mm

15 mm

13 mm

Bruciatore in

funzione

rapido poster. dx

rapido anter. sx

semi rapido

ausiliario

doppia corona

gran rapido

Ø ugello

1/100 mm

120

127

2x94

Ø ugello

1/100 mm

2x65

2,65

2,95

1,5

1,1

3,3

l/h

G20

252

281

143

105

314

g/h

G30

193

215

109

238

g/h

G31

189

211

107

236

2,5

2,8

1,45

1,05

3,1

l/h

G25

277

310

161

116

314

Qmin.

0,650

0,380

0,280

0,900

regolaz.

aria

4mm

2mm

6mm

13 mm

regolaz.

aria

2mm

5mm

4mm

0 mm

G20 G30 G25 G31

G30G20/G25 G20/G30 G25

Quota X in funzione

del tipo di gas

Tabella consumi gas 1W = 0,860 kcal/h

regolaz.

aria

5mm

7mm

6mm

15 mm

13 mm
