SK78 / SK79
Door chain SK78 Châine de porte SK78
Veuillez lire cette notice attenti-
vement avant le montage et la mise
en service et conservez ces instruc-
tions.
Instruction:
- Adaptable uniquement sur portes
qui s‘ouvrent vers l’intérieur!
- La chaîne de porte doit être dé-
montée et xée comme suit:
1ère partie (Serrure):
1. Sortir la chaîne de la serrure à
l’aide de la clé.
2. Dévisser la vis (a) et séparer le
corps et le cylindre du socle.
3. Après xation du socle sur le cad-
re, remonter corps et cylindre dans
l’ordre inverse. Serrer la vis (a) et
tourner vis à fond (percer sur bois
Ø 3 mm, sur métal Ø 4 mm).
2ème partie (Rail):
Fixer le rail avec les vis jointes
(percer sur bois Ø 2,5 mm, sur métal
Ø 3,5 mm).
Fixer le rail horizontalement!
Deurketting SK78 Cadena para puerta SK78
Lees voorafgaand aan de montage
en ingebruikname deze handleiding
zorgvuldig door en bewaar deze
handleiding.
Aanwijzing:
- Alleen gebruiken voor naar binnen
draaiende deuren!
- De voorgemonteerde deurketting moet
als volgt ge(de)monteerd worden:
Deel 1 (Cilinderhouder):
1. Cilinder openen en de ketting
verwijderen.
2. Verwijder schroef (a) en vervolgens
het ketting- en cilinderhuis.
3. Na het bevestigen van de montage-
plaat alle onderdelen in omgekeerde
volgorde weer monteren. Schroef (a)
goed aandraaien (bij hout Ø 3 mm en
bij metaal Ø 4 mm voorboren).
Deel 2 (Kettinggeleider met schuilok):
Kettinggeleider m.b.v. de meegeleverde
schroeven bevestigen (bij hout Ø 2,5 mm
en bij metaal Ø 3,5 mm voorboren).
Kettinggeleider horizontaal monteren!
Lea estas instrucciones con atención an-
tes del montaje y de la puesta en servicio
y guarde las instrucciones.
Instrucción:
- Sólo apto para puertas que se abren
hacia adentro.
- La cadena para puerta premontada
debe ser desmontada como se indica a
continuación.
Parte 1 (Cerradura):
1. Abra el cerrojo y extraiga el perno de
cierre.
2. Desenrosque el tornillo (a), extraiga el
cuerpo del perno y el cilindro.
3. Tras jar la placa para atornillar,
monte de nuevo en el orden inverso.
Apriete y enrosque del todo el tornillo
(a) (perforación previa en madera Ø 3
mm, en metal Ø 4 mm).
Parte 2 (Riel con perno deslizante):
Coloque el riel con los tornillos incluidos
(perforación previa en madera Ø 2,5 mm,
en metal Ø 3,5 mm).
¡Monte el riel horizontal!
Montagewerkzeug | Tools required | Outillage | Gereedschap | Utensili di montaggio |
Herramientas necesarias | Ferramenta de montagem
ø 2,5 mm
ø 3,0 mm
ø 3,5 mm
ø 4,0 mm
Bitte lesen Sie diese Anleitung vor der
Montage und Inbetriebnahme sorgfältig
durch und bewahren Sie die Anleitung
auf.
Hinweis:
- nur für nach innen önende Türen!
- die vormontierte Türkette muss bei
Montage wie folgt zerlegt und montiert
werden:
Teil 1 (Riegelgehäuse):
1. Schloss aufschließen und Schließkloben
herausziehen.
2. Schraube (a) herausdrehen, Klobenge-
häuse und Zylindergehäuse abnehmen.
3. Nach Befestigung der Anschraubplatte
in umgekehrter Reihenfolge wieder
montieren. Schraube (a) fest anziehen
und ganz eindrehen (Holz: ø 3 mm,
Metall: ø 4 mm vorbohren).
Teil 2 (Schiene mit Schiebekloben):
Schiene mit beiliegenden Schrauben
anbringen (Holz: ø 2,5 mm, Metall: ø 3,5
mm vorbohren).
Schiene waagerecht montieren!
Türkette SK78
Please read this guide carefully before
installation and use and keep these in-
structions.
Note:
- only for use on inward opening doors!
- Disassemble door chain and install as
follows:
Part 1 (Lock housing):
1. Unlock and pull out locking pin.
2. Unscrew screw (a), remove body and
cylinder.
3. Reassemble in opposite order aer
mounting base. Tighten screw (a)
tightly and screw all the way in (drill
ø 3 mm, pilot hole in wood or ø 4 mm
pilot hole in metal).
Part 2 (Rail with sliding pin):
Attach rail with screw included (drill ø
2,5 mm, pilot hole in wood or ø 3,5 mm
pilot hole in metal).
Attach rail in horizontal position!
Si raccomanda di leggere con attenzione le
istruzioni prima di eseguire il montaggio
e la messa in servizio e conservare le
istruzioni.
Istruzione:
- Adatto esclusivamente per porte che si
aprono verso l’interno!
- Prima di eseguire il montaggio, la cate-
nella deve essere smontata come segue:
1. parte (Serratura):
1. Aprire la serratura ed estrarre il perno
di chiusura.
2. Svitare la vite (a) e staccare il corpo
del perno ed il corpo del cilindro.
3. Dopo il ssaggio della piastra da avvi-
tare, rimontare i pezzi nella sequenza
inversa. Serrare saldamente la vite (a),
avvitandola no in fondo (sgrossare al
trapano con il legno 3 mm e con il
metallo 4 mm).
2. parte (guida con perno scorrevole):
Fissare la guida, con le viti accluse
(sgrossare al trapano con il legno 2,5 mm
e con il metallo 3,5 mm).
Fissare la guida orizzontalmente!
Por favor leia com atenção este folheto de
instruções antes da montagem e da uti-
lização do produto e guarde este folheto
de instruções.
Sugestão:
- Apenas adequado para portas que
abrem para dentro!
- Ao proceder à instalação, a corrente de
porta tem de ser desmontada e
montada da seguinte forma.
Parte 1 (Carcaça do trinco):
1. Destrave a fechadura e puxe o pino
trava.
2. Desparafuse o parafuso (a), remova o
corpo e a carcaça do cilindro.
3. Após a xação da base, monte nova-
mente na sequência invertida.
Aperte o parafuso (a) e gire completa-
mente (efetuar pré-furação Ø 3 mm na
madeira e ø 4 mm no metal).
Parte 2 (Trilho com pino deslizante):
Prenda o trilho com os parafusos forne-
cidos (efetuar pré-furação Ø 2,5 mm na
madeira e Ø 3,5 mm no metal).
Monte o trilho na posição horizontal!
Technische Änderungen vorbehalten.
Für Druckfehler und Irrtümer keine Haf-
tung.
1
2
Tür | Door
Porte | Deur
Porta | Puerta
Porta
Rahmen | Frame
Montant | Kozijn
Telaio | Marco
Armaçao
a
Anschraubplatte | Base | Socle | Montageplaat | Piastra da avvitare | Placa para atornillar | Base
Zylindergehäuse | Cylinder | Cylindre | Cilinderhuis | Corpo del cilindro | Caja del cilindro | Carcaça do cilindro
Klobengehäuse | Body | Corps | Kettinghuis | Corpo del perno | Cuerpo | Corpo
Schließkloben | Chain | Châine | Ketting | Perno di chiusura | Gozne de cierre | Pino trava
Schiene | Rail | Rail | Kettinggeleider | Guida | Riel | Trilho
Schiebekloben | Sliding pin | Bouton coulissant | Schuilok | Perno scorrevole | Perno deslizante | Pino deslizante
Catenella di sicurezza SK78 Corrente de porta SK78
Subject to technical alterations. No
liability for mistakes and printing errors.
Nous nous réservons le droit
de toutes modications techniques.
Nous n‘assumons aucune respons-
abilité pour des erreurs ou défauts
d‘impression éventuels.
T390157 | V2 | G18
Technische wijzigingen voorbehou-
den. Geen aansprakelijkheid voor vergis-
singen en drukfouten.
Ci si riservano modiche tecniche.
Per errori e refusi di stampa non ci si as-
sume alcuna responsabilità.
Sujeto a modicaciones técnicas. No
se aceptan responsabilidades por equivo-
caciones o errores de imprenta.
Ressalvadas as modicações técnicas.
Nenhuma responsabilidade por enganos e er-
ros de impressão.
?
© ABUS 2018 | ABUS August Bremicker Söhne KG
D 58292 Wetter | Germany.
Tel.: +49 (0) 23 35 63 40
www.abus.com | info@abus.de
SK78 / SK79
Door chain SK79 Châine de porte SK79
Veuillez lire cette notice attenti-
vement avant le montage et la mise
en service et conservez ces instruc-
tions.
Instruction:
- Adaptable uniquement sur por-
tes qui s‘ouvrent vers l’intérieur!
- La chaîne de porte doit être dé-
montée et xée comme suit:
1ère partie (Serrure):
1. Sortir la chaîne de la serrure à
l’aide de la clé.
2. Dévisser la vis (a) et séparer le
corps et le cylindre du socle.
3. Après xation du socle sur le cad-
re, remonter corps et cylindre dans
l’ordre inverse. Serrer la vis (a) et
tourner vis à fond (percer sur bois
Ø 3 mm, sur métal Ø 4 mm).
2ème partie (Support de chaîne):
1. Enlever le support de chaîne de
son socle.
2. Fixer le socle sur le battant de
porte, coulisser le support de
chaîne sur son socle et après con-
trôle de bon fonctionnement, mar-
teler le rivet (b). Percer sur bois
Ø 2,5 mm, sur métal Ø 3,5 mm.
Deurketting SK79 Cadena para puerta SK79
Lees voorafgaand aan de montage
en ingebruikname deze handleiding
zorgvuldig door en bewaar deze
handleiding.
Aanwijzing:
- Alleen gebruiken voor naar binnen
draaiende deuren!
- De voorgemonteerde deurketting moet
als volgt ge(de)monteerd worden:
Deel 1 (Cilinderhouder):
1. Cilinder openen en de ketting
verwijderen.
2. Verwijder schroef (a) en vervolgens
het ketting- en cilinderhuis.
3. Na het bevestigen van de montage-
plaat alle onderdelen in omgekeerde
volgorde weer monteren. Schroef (a)
goed aandraaien (bij hout Ø 3 mm en
bij metaal Ø 4 mm voorboren).
Deel 2 (Kettinghouder):
1. Montageplaat en kettinghouder uit
elkaar nemen.
2. Na het bevestigen van de montage-
plaat en controle van de werking, de
kettinghouder en de borgpen (b)
aanbrengen. Bij hout Ø 2,5 mm en bij
metaal Ø 3,5 mm voorboren.
Lea estas instrucciones con atención an-
tes del montaje y de la puesta en servicio
y guarde las instrucciones.
Instrucción:
- Sólo apto para puertas que se abren
hacia adentro.
- La cadena para puerta premontada
debe ser desmontada como se indica a
continuación.
Parte 1 (Cerradura):
1. Abra el cerrojo y extraiga el perno de
cierre.
2. Desenrosque el tornillo (a), extraiga el
cuerpo del perno y el cilindro.
3. Tras jar la placa para atornillar,
monte de nuevo en el orden inverso.
Apriete y enrosque del todo el tornillo
(a) (perforación previa en madera Ø 3
mm, en metal Ø 4 mm).
Parte 2 (Caja de soporte):
1. Separe la placa para atornillar y el
soporte de la cadena
2. Tras jar la placa para atornillar, inser-
te el soporte de la cadena e introduzca
el pasador de seguridad (b) tras com-
probar el funcionamiento. Perforación
previa en madera Ø 2,5 mm, en metal
Ø 3,5 mm.
Montagewerkzeug | Tools required | Outillage | Gereedschap | Utensili di montaggio |
Herramientas necesarias | Ferramenta de montagem
ø 2,5 mm
ø 3,0 mm
ø 3,5 mm
ø 4,0 mm
Bitte lesen Sie diese Anleitung vor der
Montage und Inbetriebnahme sorgfältig
durch und bewahren Sie die Anleitung
auf.
Hinweis:
- nur für nach innen önende Türen!
- die vormontierte Türkette muss bei
Montage wie folgt zerlegt und montiert
werden:
Teil 1 (Riegelgehäuse):
1. Schloss aufschließen und Schließkloben
herausziehen.
2. Schraube (a) herausdrehen, Klobenge-
häuse und Zylindergehäuse abnehmen.
3. Nach Befestigung der Anschraubplatte
in umgekehrter Reihenfolge wieder
montieren. Schraube (a) fest anziehen
und ganz eindrehen (Holz: ø 3 mm,
Metall: ø 4 mm vorbohren).
Teil 2 (Haltergehäuse):
1. Anschraubplatte und Kettenhalter
auseinandernehmen.
2. Nach Befestigung der Anschraubplatte
Kettenhalter aufstecken und Siche-
rungssti (b) nach Funktionsprüfung
hineintreiben. Bei Holz ø 2,5 mm, bei
Metall ø 3,5 mm vorbohren.
Türkette SK79
Please read this guide carefully before
installation and use and keep these in-
structions.
Note:
- only for use on inward opening doors!
- Disassemble door chain and install as
follows:
Part 1 (Lock housing):
1. Unlock and pull out locking pin.
2. Unscrew screw (a), remove body and
cylinder.
3. Reassemble in opposite order aer
mounting base. Tighten screw (a)
tightly and screw all the way in (drill
ø 3 mm, pilot hole in wood or ø 4 mm
pilot hole in metal).
Part 2 (Chain housing):
1. Disassemble the screw-on plate and
chain support.
2. Mount base and put up chain support.
Drive pin (b) into chain support. Drill ø
2,5 mm, pilot hole in wood or ø 3,5
mm pilot hole in metal.
Si raccomanda di leggere con attenzione le
istruzioni prima di eseguire il montaggio
e la messa in servizio e conservare le
istruzioni.
Istruzione:
- Adatto esclusivamente per porte che si
aprono verso l’interno!
- Prima di eseguire il montaggio, la cate-
nella deve essere smontata come segue:
1. parte (Serratura):
1. Aprire la serratura ed estrarre il perno
di chiusura.
2. Svitare la vite (a) e staccare il corpo
del perno ed il corpo del cilindro.
3. Dopo il ssaggio della piastra da avvi-
tare, rimontare i pezzi nella sequenza
inversa. Serrare saldamente la vite (a),
avvitandola no in fondo (sgrossare al
trapano con il legno 3 mm e con il
metallo 4 mm).
2. parte (Corpo supporto):
1. Staccare il supporto della catena dalla
piastra da avvitare.
2. Fissare la piastra da avvitare, inserire il
supporto catena e, dopo averne veri-
cato il corretto funzionamento, intro-
durre la spina di sicurezza (b).
Sgrossare al trapano con il legno 2,5
mm e con il metallo 3,5 mm.
Por favor leia com atenção este folheto de
instruções antes da montagem e da uti-
lização do produto e guarde este folheto
de instruções.
Sugestão:
- Apenas adequado para portas que
abrem para dentro!
- Ao proceder à instalação, a corrente de
porta tem de ser desmontada e
montada da seguinte forma.
Parte 1 (Carcaça do trinco):
1. Destrave a fechadura e puxe o pino
trava.
2. Desparafuse o parafuso (a), remova o
corpo e a carcaça do cilindro.
3. Após a xação da base, monte nova-
mente na sequência invertida.
Aperte o parafuso (a) e gire completa-
mente (efetuar pré-furação Ø 3 mm na
madeira e ø 4 mm no metal).
Parte 2 (Suporte da corrente):
1. Separe a base do suporte da corrente.
2. Após a xação da base, encaixe o
suporte de corrente e empurre o pino
trava (b) conforme o teste funcional.
Efetuar pré-furação Ø 2,5 mm na
madeira e Ø 3,5 mm no metal.
Technische Änderungen vorbehalten.
Für Druckfehler und Irrtümer keine Haf-
tung.
1
2
Tür | Door
Porte | Deur
Porta | Puerta
Porta
Rahmen | Frame
Montant | Kozijn
Telaio | Marco
Armaçao
a
Anschraubplatte | Base | Socle | Montageplaat | Piastra da avvitare | Placa para atornillar | Base
Zylindergehäuse | Cylinder | Cylindre | Cilinderhuis | Corpo del cilindro | Caja del cilindro | Carcaça do cilindro
Klobengehäuse | Body | Corps | Kettinghuis | Corpo del perno | Cuerpo | Corpo
Schließkloben | Chain | Châine | Ketting | Perno di chiusura | Gozne de cierre | Pino trava
Kettenhalter | Chain support | Support de chaîne | Kettinghouder |
Supporto della catena | Soporte de la cadena | Suporte da corrente
Anschraubplatte | Base | Socle | Montageplaat | Piastra da avvitare | Placa para atornillar | Base
Catenella di sicurezza SK79 Corrente de porta SK79
Subject to technical alterations. No
liability for mistakes and printing errors.
Nous nous réservons le droit
de toutes modications techniques.
Nous n‘assumons aucune respons-
abilité pour des erreurs ou défauts
d‘impression éventuels.
T390157 | V2 | G18
Technische wijzigingen voorbehou-
den. Geen aansprakelijkheid voor vergis-
singen en drukfouten.
Ci si riservano modiche tecniche.
Per errori e refusi di stampa non ci si as-
sume alcuna responsabilità.
Sujeto a modicaciones técnicas. No
se aceptan responsabilidades por equivo-
caciones o errores de imprenta.
Ressalvadas as modicações técnicas.
Nenhuma responsabilidade por enganos e er-
ros de impressão.
?
© ABUS 2018 | ABUS August Bremicker Söhne KG
D 58292 Wetter | Germany.
Tel.: +49 (0) 23 35 63 40
www.abus.com | info@abus.de
b

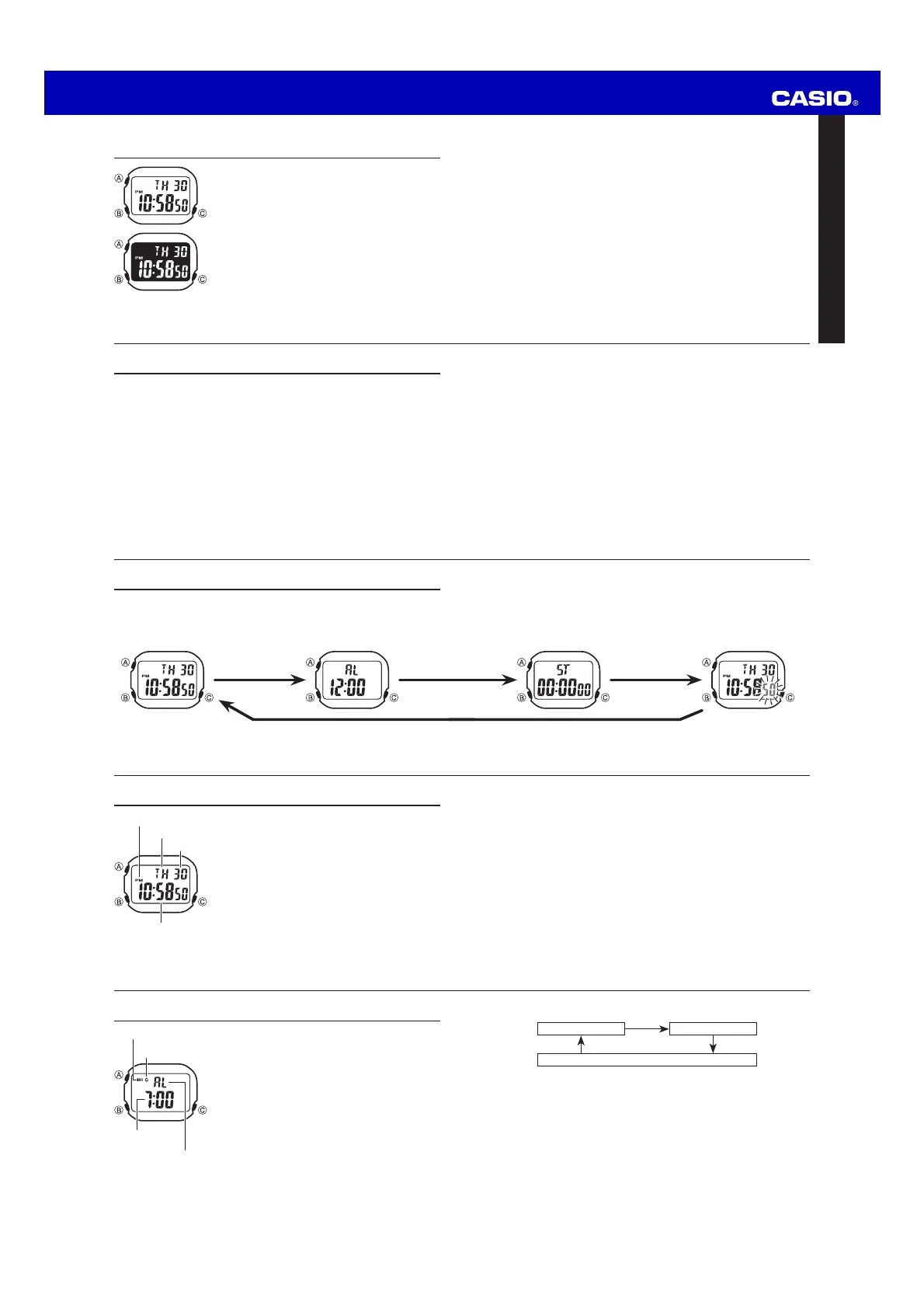

Produktspecifikationer
| Varumärke: | Casio |
| Kategori: | Titta |
| Modell: | LA20WH-2A |
Behöver du hjälp?
Om du behöver hjälp med Casio LA20WH-2A ställ en fråga nedan och andra användare kommer att svara dig
Titta Casio Manualer
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
Titta Manualer
- Titta IKEA
- Titta Huawei
- Titta Braun
- Titta Epson
- Titta Garmin
- Titta Medion
- Titta Ade
- Titta Adidas
- Titta Alpina
- Titta Armani
- Titta Ascot
- Titta Invicta
- Titta Skmei
- Titta Suunto
- Titta Alessi
- Titta Omega
- Titta Nedis
- Titta Timex
- Titta Lotus
- Titta Lars Larsen
- Titta Orient
- Titta Calypso
- Titta Renkforce
- Titta Bushnell
- Titta Olivia Burton
- Titta Victorinox
- Titta Lambretta
- Titta Tudor
- Titta Holzkern
- Titta Hublot
- Titta Ebel
- Titta Christopher Ward
- Titta Edox
- Titta Gc
- Titta So & Co
- Titta Diesel
- Titta Tissot
- Titta Lorus
- Titta Stuhrling
- Titta Swatch
- Titta Citizen
- Titta Luminox
- Titta Festina
- Titta Emporio Armani
- Titta Girard-Perregaux
- Titta TMI
- Titta Mitsubishi
- Titta Velleman
- Titta Detomaso
- Titta La Crosse Technology
- Titta Skagen
- Titta Marquant
- Titta Dugena
- Titta Rolex
- Titta Seiko
- Titta Fitbit
- Titta Auriol
- Titta ETA
- Titta TW Steel
- Titta Breitling
- Titta Timberland
- Titta Spinnaker
- Titta Jaguar
- Titta Pulsar
- Titta Pilgrim
- Titta Davis
- Titta Boss
- Titta Habitat
- Titta Clas Ohlson
- Titta TomTom
- Titta Irox
- Titta Michael Kors
- Titta ELYSEE
- Titta Zenith
- Titta Danish Design
- Titta Daniel Steiger
- Titta Torgoen
- Titta WoodWatch
- Titta Executive
- Titta Tommy Hilfiger
- Titta Nautica
- Titta Obaku
- Titta Hugo Boss
- Titta Fossil
- Titta Shinola
- Titta Spin Master
- Titta Krontaler
- Titta Lucien Picard
- Titta Swiza
- Titta Mondaine
- Titta Geemarc
- Titta Ticwatch
- Titta Bering
- Titta Leff
- Titta Lynx
- Titta Maurice Lacroix
- Titta ICE Watch
- Titta Eurochron
- Titta La Crosse
- Titta Rado
- Titta Puma
- Titta Gant
- Titta Just
- Titta Sempre
- Titta IWC
- Titta Digi-tech
- Titta Oregon Scientific
- Titta Misfit
- Titta Breo
- Titta BML
- Titta Inter-Quartz
- Titta Haffstreuner
- Titta Hamilton
- Titta Longines
- Titta Junghans
- Titta Meister Anker
- Titta Naitica
- Titta Kogan
- Titta Guess
- Titta ESQ
- Titta ETT
- Titta Raketa
- Titta Marc Jacobs
- Titta Julie Julsen
- Titta Xonix
- Titta KRAEK
- Titta World Timer Chronograph
- Titta Ferrari
- Titta Rodania
- Titta Bruno Sohnle
- Titta Fromanteel
- Titta MICHELE
- Titta Philip Watch
- Titta QQ
- Titta Fila
- Titta Ronda
- Titta TimeStyle
- Titta Radley London
- Titta PANERAI
- Titta Prologue
- Titta Zeppelin
- Titta Hype
- Titta HYT
- Titta Grand Seiko
Nyaste Titta Manualer
27 Oktober 2024
27 Oktober 2024
26 Oktober 2024
26 Oktober 2024
24 Oktober 2024
24 Oktober 2024
24 Oktober 2024
22 Oktober 2024
21 Oktober 2024
21 Oktober 2024
