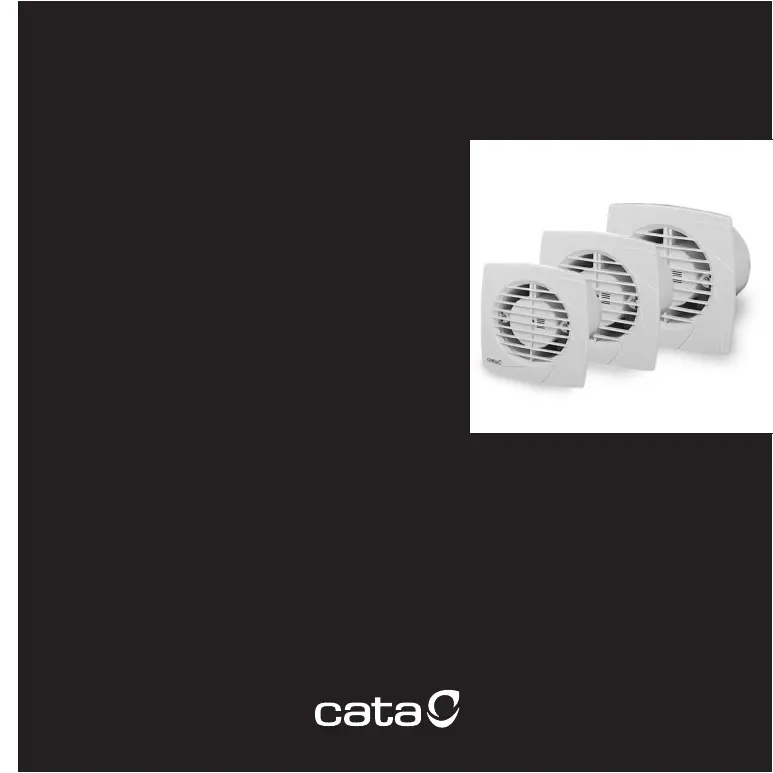

B-10 / B-12 / B-15
INSTRUCCIONES DE USO
EINBAU UND BETRIEBSANLEITUNG
INSTRUCTIONS D'USAGE
USE INSTRUCTIONS
ISTRUZIONI D'USO
GEBRUIKSAANWIJZING BIJ
INSTRUÇÕES DE USO
BRUGSVEILEDNING
KÄYTTÖOHJEET
BRUKSANVISNING
BRUKSANVISNING
CATA ELECTRODOMÉSTICOS, S.L.
C. Àngel Guimerà, 16-17 - 08570 TORELLÓ (Barcelona) SPAIN
Tel. +34 938 594 100 - Fax +34 938 593 254
www.cata.es · e-mail: cata@cata.es
Atención al Cliente: 902 410 450
atencionalcliente@cata.es
60801540.06.02.2007.qxp 12/2/07 11:00 Página 2
E
Español
Tipo: B-10 / B-12 / B-15
IPX4
INSTALACIÓN:
Este extractor debe ser instalado como mínimo a una altura de 2,3m.
Para proceder a la instalación practicar una abertura circular de 100 mm. (B-10), 120 mm. (B-12), 150 mm. (B-
15) de diámetro en la pared, techo o muro donde se desee instalar el extractor.
Quitar la tapa frontal (A) aflojando el tornillo (1) hasta dejarla libre y tirando de ella frontalmente.
Colocar el tubo de descarga (D) en el agujero practicado en la pared, techo o muro para la evacuación del aire.
Fijar la base de la carcasa (2) mediante tacos y tornillos, suministrados, por el fabricante.
Para efectuar la conexión eléctrica, colocar el tapataladros, suministrado, al cable de conexionado. A continuación
abrir la zona (G) de la tapa (A), destinada a la ubicación del tapataladros.
Conectar los cables de alimentación a la regleta (E), cable azul en N y cable marrón en L.
Nota: - La instalación, conexiones eléctricas y ajustes deberán ser efectuados según las normas locales por una
persona cualificada.
– No instalar el tubo de descarga (D) del extractor a una chimenea de humos, tuberías de aireación o
conductos de aire caliente.
Antes de efectuar su instalación a tuberías, consultar las ordenanzas municipales sobre salidas de aire y pedir
permiso a la persona responsable del edificio.
– Asegurar que la ventilación es apropiada, sobre todo cuando se utilice simultáneamente el extractor y un
aparato de cámara de combustión en el mismo ambiente.
– Este extractor está destinado a la ventilación doméstica o locales similares.
– Este extractor es centrífugo a flujo mixto para instalación a tuberías o muro con expulsión directa de aire.
– No utilizar en locales con temperatura ambiente superior a 40°.
– Este extractor no produce interferencias de radio/televisión (normativa C.E.E. nº 89/336).
CONEXIÓN ELÉCTRICA:
Debe conectarse a una red monofásica a la tensión y frecuencia indicadas en la placa de características del
extractor.
En la instalación, debe existir un interruptor omnipolar con una distancia entre contactos igual o superior a 3 mm.
Los bornes de conexión se encuentran en la base de fijación del extractor. En caso de utilizar un cable de sección
inferior al diámetro del orificio de salida de cables, coloque el pasacables suministrado para asegurar la protección
Ref. 60801540.06.02.2007
60801540.06.02.2007.qxp 12/2/07 11:00 Página 4
del aparato frente a proyecciones de agua. El aparato debe conectarse de manera permanente a canalización fija
mediante un cable para instalación fija. (Cable rígido de dos conductores de se n mínima de 1 mm2
No precisa toma de tierra por ser un aparato de doble aislamiento. (Clase II).
IPX4
B-10, B-12, B-15 con MATIC
Para la colocación de la tapa frontal, A1. Fig. T, mantener las aletas persiana en posición X (abiertas).
Después de dejarla en su posición final apretar el tornillo (1) hasta dejar la tapa completamente fijada.
Comprobar que la abertura y cierre de las aletas es correcto. (El tiempo de abertura es a tiempo retardado ~
30") si transcurrido dicho tiempo no se ha producido la abertura de las aletas (persiana) vuelva a proceder
al montaje de la tapa frontal A1.
Tipo B-10 TIMER / B-12 TIMER / B-15 TIMER:
IPX4
Para la regulación del tiempo de temporización, girar el pivote (4) en el sentido de las agujas del reloj para
aumentar el tiempo de temporización.
Tipo B-10 H / B-12 H / B-15 H:
IPX4
Para la regulación del tiempo de temporización, girar el pivote rojo (4) en el sentido de las agujas del reloj.
Para regular el grado de humedad, girar el pivote azul (5) en el sentido de las agujas del reloj para aumentarlo.
Las series B-10 y B-15 provistos de higrómetro incorporan un led de señalización. El led se ilumina cuando el
extractor está en marcha, activado por el interruptor del mismo aparato o uno exterior. Cuando el extractor
funciona activado por el grado de humedad el led no se ilumina. Cuando el extractor no está en marcha el led
permanece apagado.
Tipo B-10 C / B-12 C / B-15 C:
IPX4
Éste modelo va provisto de un tirador para accionar su paro/marcha (6).
60801540.06.02.2007.qxp 12/2/07 11:00 Página 6
