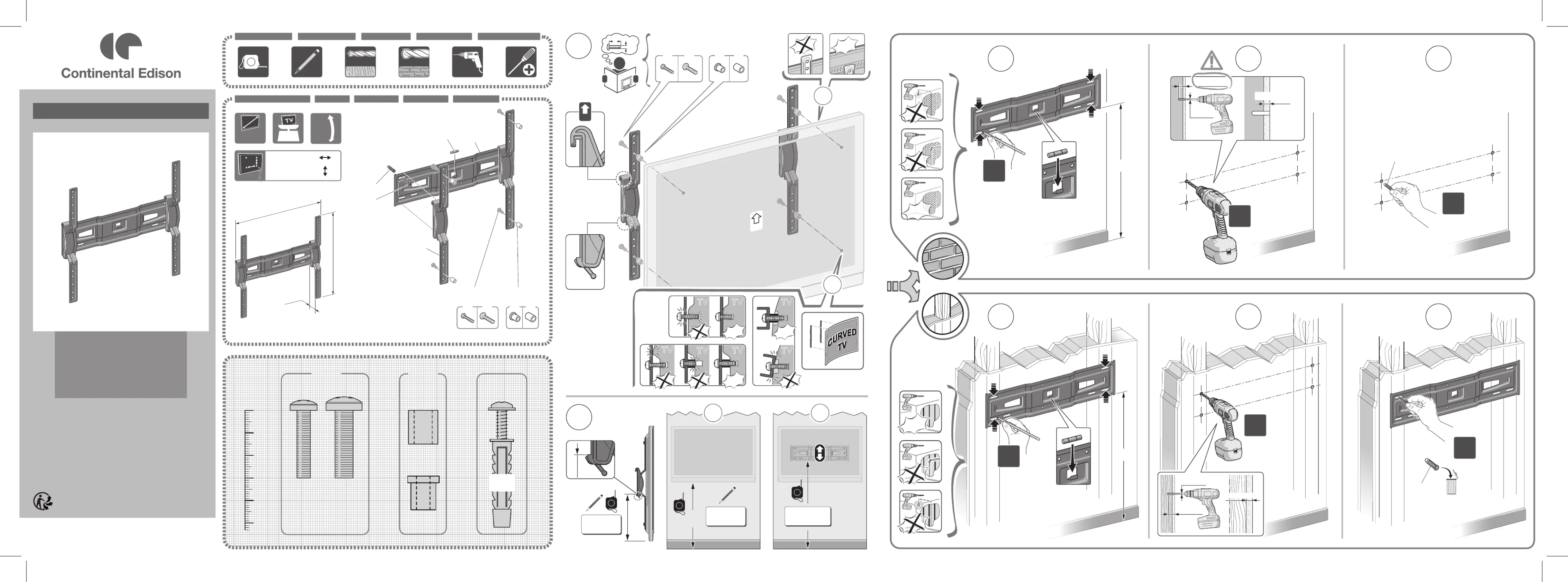

Sida 1/2

40” - 65”

102 - 165 cm

MAX

45 kg

99 lbs

VESA

Max 400 mm

Ø 8 (5/16") mm

Ø 2,5

44 cm

17.3”

43 cm

16.9”

5 cm

2”

INSTRUCTIONS DE MONTAGE

ISTRUZIONI DI MONTAGGIO

MOUNTING INSTRUCTIONS

GUÍA DE MONTAJE

INSTRUÇÕES DE MONTAGEM

Inclinable 40"- 65"

M9990015 - Rev. 09/2021 - 021

L7950203

L7950139

TV (x4)

1:1

Fabriqué par Meliconi

V. Minghetti, 10 - 40057 Cadriano di Granarolo E. (BO) Italy

FR -

Outils d’assemblage

EN ES PT - Assembly equipment - Herramientas de montaje - Ferramentas para montagemIT - Attrezzatura per montaggio

FR - Caractéristiques techniques EN - Technical data - Datos técnicos - Dados técnicosES PTIT - Dati tecnici

TV (x4)

T2 (x4)

T1 (x4)

Ø6 Ø8 Ø6 Ø8

L6928041

L7605005

L4459288 (x2)

TV (x4)

OPTIONAL

L4468138

Ø5 x 50

T1 (x4)

T2 (x4)

Ø8

L4459513

Ø6 x 15

Ø8 x 15

TV (x4)

Ø8 x 30Ø6 x 30

OK!

TV (x4)

TV MANUAL

?TV (x4)

OPTIONAL

Ø6 Ø8 Ø6 Ø8

....................

Y = .................... X+Y

X =

(x4) X+Y

(x4)

X+Y

OK!

(x4)

max 12 mm. (0.5")

Ø 2,5 mm

60 mm (2.4")

max 12 mm (0.5")

60 mm (2.4")

Ø 8 mm

(x4)

T2 (x4)

+15°

-15°

M9990015 - Istruzioni - C DISCOUNT Inclinable 40-65 - Rev.09-2021-021.pdf 1 20/09/2021 12:20:04

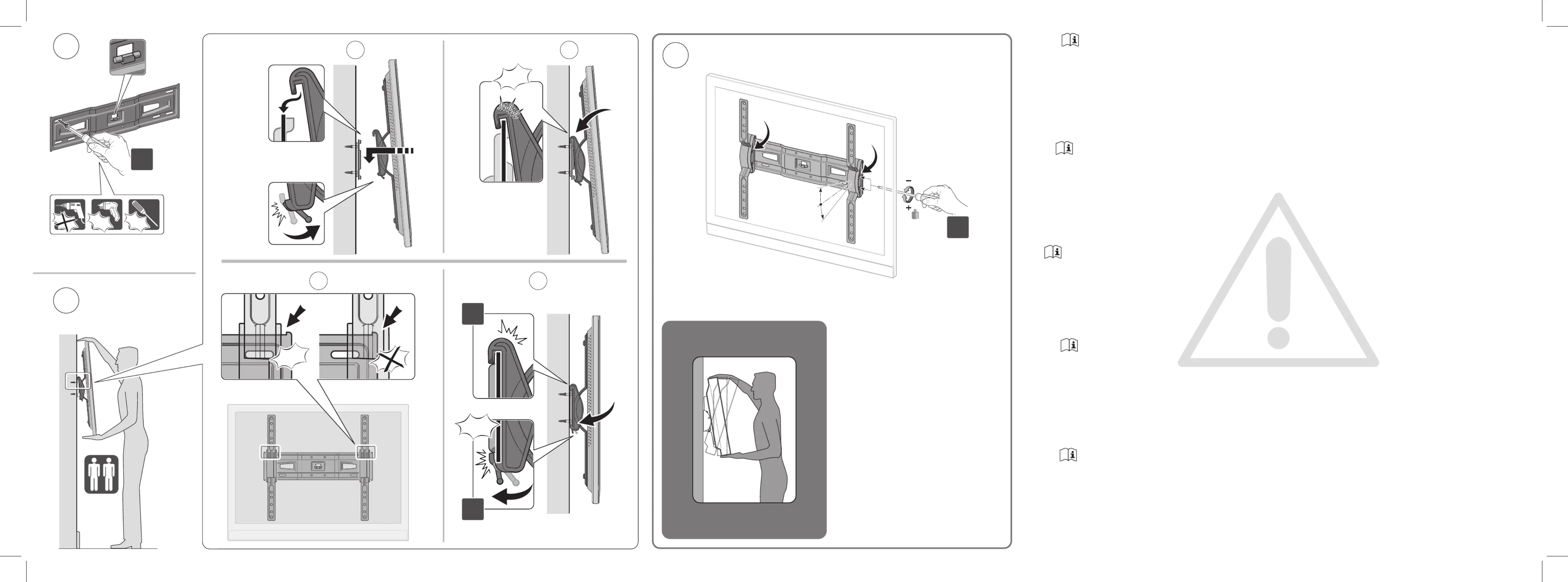

F A C I L E À R É G L E R

E AS Y T O A D J U S T

FR Réglage du téléviseur

Attention : si vous n'arrivez pas à régler l'inclinaison du téléviseur ou si

celui-ci ne maintient pas la position souhaitée, il pourrait s'avérer

nécessaire de desserrer ou de serrer la vis de fixation (FIG. 8). Tournez

égèrement la vis, puis essayez de nouveau de modifier l'inclinaison

du téléviseur. Le juste degré de serrage est atteint lorsque l'inclinaison

se règle facilement et que le téléviseur maintient la position choisie.

IT Regolazione della TV

Attenzione: se non riuscite a regolare la TV oppure se la TV non

mantiene la posizione desiderata potrebbe essere necessario allentare

o stringere la vite di serraggio (FIG. 8). Fate delle minime rotazioni e

provate nuovamente a muovere la TV, una volta trovato il giusto serraggio

la TV si deve poter muovere con semplicità e mantenere la posizione.

EN Adjustment of the TV

Caution: if you are unable to ad just the position of the TV or if the TV

does not stay in the required position, it may be necessary to loosen or

tighten the locking screw (FIG. 8). Turn the screw a little at a time and

try to move the TV again; once you have found the correct tightness

of the screw the TV can be moved easily and will stay in position.

ES Ajuste de la TV

Atención: si no consiguen ajustar la TV o bien si la TV no mantiene la

posición deseada, podría ser necesario aflojar o apretar el tornillo de

sujeción (FIG. 8). Haga alguna rotación mínima e intente de nuevo

mover la TV; una vez encontrado el apriete correcto del tornillo,

la TV debe poderse mover con facilidad y mantener la posición.

PT Regulação da TV

Atenção! Se não conseguir regular a TV ou se a TV não mantiver

a posição desejada, pode ser necessário desapertar ou apertar

o parafuso de aperto (FIG. 8). Faça rotações mínimas e tente de

novo mover a TV. Uma vez obtido o aperto de fixação correcto, a

TV deverá mover-se de modo simples e conservar a posição.

FR Le symbole signifie de lire au préalable les instructions d'utilisation.

AVERTISSEMENTS DE SÉCURITÉ

• Lisez attentivement toutes les instructions avant d'installer et d'utiliser le support. • Conservez ce manuel d’instructions pour de futures consultations. • Ce produit contient de petits éléments pouvant provoquer une asphyxie en cas d’ingestion.

Tenir hors de portée des enfants ou animaux domestiques ! • Consultez le manuel du téléviseur pour une installation correcte et un réglage ergonomique. • Vérifiez que le poids du téléviseur est inférieur à la valeur de charge maximum indiquée

sur votre support mural. • Il est recommandé de confier le montage et l’installation du support à un installateur qualifié. • Le support est destiné exclusivement à des environnements domestiques intérieurs de température comprise entre + 5°C

et + 40°C, à l'abri de l'humidité. • Le support est exclusivement prévu pour être installé sur un mur vertical (angle de 90° par rapport au sol). • N'apportez aucune modification au support ! • Avant d'installer le support, vérifiez l’état du mur sur

lequel sera fixé le support : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, ...). • Les chevilles fournies sont exclusivement prévues pour l'installation du support sur parois en bois plein, sur

murs en briques pleines et murs en béton armé. En cas d'installation sur des murs ou parois en matériaux différents de ceux listés, d’autres systèmes d'ancrage devront être utilisés : consultez impérativement un professionnel du bâtiment pour

utiliser le système d'ancrage approprié à votre mur ou votre paroi. Respectez le diamètre des vis de fixation qui est indiqué dans le tableau millimétré. • Ne modifiez pas les trous destinés à visser le support sur le mur ou la paroi. • Il est recomman-

dé de pratiquer les perçages dans le mur du diamètre et de la profondeur indiqués, puis d’en éliminer la poussière et les débris. • En cas de montage sur parois en bois plein ou poutres en bois, utilisez seulement les vis taraudeuses fournies,

sans cheville, en suivant les instructions. • Le produit est exclusivement prévu pour soutenir des téléviseurs de poids indiqué et avec les perçages de fixation indiqués. • Les vis fournies pour fixer le téléviseur au support sont adaptées à la

plupart des téléviseurs du marché mais peuvent ne pas s’appliquer au vôtre. Vérifiez que le diamètre, le pas et la longueur des vis sont adaptés à votre téléviseur : consultez le manuel d'instructions de votre téléviseur. Dans le cas contraire,

munissez-vous de vis appropriées. • Vérifiez régulièrement les points d’ancrage, les parties mobiles ou rotatives et les fixations du téléviseur. Resserrez-les si nécessaire. • Ne pas utiliser le support s’il est endommagé. • Afin d’éviter une traction

excessive sur les connecteurs, laissez les fils légèrement détendus. • Débranchez l'alimentation électrique du téléviseur avant de nettoyer le support. • Nettoyez le support seulement avec un chiffon imbibé d’une solution d’eau tiède et d'un peu

de savon neutre. N’utilisez pas de solvants. Séchez correctement le support après le nettoyage, et avant de rebrancher l'alimentation électrique du téléviseur. • Respectez les instructions d’assemblage de ce manuel d’instructions. Nous

déclinons toute responsabilité en cas de non-respect de ces instructions, des limites d’utilisation ou en cas de modifications apportées au support. • Ce produit est garanti 2 ans à compter de la date d'achat (facture ou ticket de caisse) pour une

utilisation respectant les présentes instructions.

IT Il simbolo significa prima leggere le istruzioni per l'uso.

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima di installare e utilizzare il supporto. • Vi consigliamo di conservare il manuale delle istruzioni per future necessità. • Questo prodotto contiene piccoli elementi che, se ingeriti, potrebbero provocare

soffocamento. Tenere fuori dalla portata dei bambini o animali domestici ! • Consultare il manuale del TV per una sua corretta installazione e regolazione ergonomica. • Verificare che il peso del televisore sia inferiore alla carica massima indicata

sul supporto a parete. • Si consiglia di fare eseguire il montaggio e l’installazione del prodotto da parte di un installatore o rivenditore qualificato. • Il supporto è idoneo esclusivamente ad ambienti interni domestici con temperatura tra + 5°C e +

40°C, protetto dall'umidità. • La staffa è destinata esclusivamente all'installazione su una parete verticale (angolo di 90 ° rispetto al suolo). • Non apportare modifiche al supporto! • Prima di installare il supporto, verificare le condizioni del muro

su cui verrà fissato il supporto: il muro deve essere in buone condizioni, non deve presentare alcun danno (crepe, cedimenti, umidità, ...). • Gli ancoraggi forniti sono destinati esclusivamente all'installazione del supporto su pareti in legno

massiccio, su pareti in mattoni pieni e pareti in cemento armato. Se installato su pareti o pareti di materiali diversi da quelli elencati, è necessario utilizzare altri sistemi di ancoraggio: è indispensabile consultare un professionista dell'edilizia per

utilizzare il sistema di ancoraggio appropriato per la propria parete o muro. Rispettare il diametro delle viti di fissaggio indicato nella tabella dei millimetri. • Non modificare i fori per l'avvitamento della staffa alla parete o alla parete. • Si consiglia

di praticare fori nella parete del diametro e della profondità specificati, quindi rimuovere polvere e detriti. • Per il montaggio su pareti in legno massiccio o travi in legno, utilizzare solo le viti autofilettanti fornite, senza piolo, seguendo le istruzioni.

• Il prodotto è destinato esclusivamente a supportare televisori del peso indicato e con i fori di fissaggio indicati. • Le viti in dotazione per fissare la TV al supporto sono adatte alla maggior parte delle TV presenti sul mercato, p2-ma potrebbero non

andare bene per il vostro. Verificate che diametro, passo e lunghezza delle viti siano adeguate al Vostro TV (consultare il manuale di istruzioni del televisore), in caso contrario acquistatene delle nuove. • Si consiglia di verificare periodicamente

punti di ancoraggio e parti in movimento o rotazione e i fissaggi della TV. Stringerli se necessario. • Il prodotto, se danneggiato, non deve essere utilizzato. • Per evitare una trazione eccessiva sui connettori, lasciare i cavi leggermente allentati.

• Scollegare l'alimentazione dal televisore prima di pulire il supporto. • Per la pulizia del prodotto usare un panno inumidito con una soluzione di acqua tiepida e sapone neutro, non utilizzare solventi. Asciugare correttamente il supporto dopo la

pulizia e prima di ricollegare l'alimentazione al televisore. • Seguire le istruzioni di montaggio in questo manuale di istruzioni. Non ci assumiamo alcuna responsabilità per il mancato rispetto di queste istruzioni, limitazioni d'uso o modifiche ai

media. • Questo prodotto è garantito 2 anni dalla data di acquisto (fattura o ricevuta) per l'uso in conformità con queste istruzioni.

EN The symbol means 'Please use the instructions first'.

SAFETY WARNINGS

• Read all instructions carefully before installing and using the bracket. • Keep these instructions for future reference. • This product contains small parts which may cause choking if swallowed. Keep out of reach of children or pets! • See the TV

manual for instructions on how to install properly and ergonomically. • Ensure that the weight of the TV is less than the maximum load indicated for your wall bracket. • It is recommended that the bracket should be assembled and installed by a

qualified installer. • The bracket is intended for indoor domestic settings only with temperature ranging between + 5°C and + 40°C and away from moisture. • The bracket is intended for installation on a vertical wall only (90° to the ground). • Do

not modify the bracket in any way! • Before installing the bracket, check the condition of the wall on which it is to be installed. The wall should be in good condition, with no sign of damage (cracks, subsidence, damp, ...). • The supplied pegs are

solely for installation of the bracket on solid wood, solid brick or reinforced concrete walls. In case of walls made from any other materials than those listed, please use different anchoring systems. Please consult a building professional for an

appropriate anchor system for your wall. Please observe the diameters for fixing screws shown in the table. • Do not modify the holes intended for screwing the bracket to the wall. • Drill holes in the wall of the diameter and depth indicated and

then remove dust and debris. • If installing on a solid wood wall or wooden beams, use only the self-tapping screws supplied, without pegs, and follow the instructions. • The product is solely for holding TVs of the weight indicated and with the

fixing holes indicated. • The supplied screws for fixing the television to the bracket are suitable for most televisions on the market, but may not apply to yours. Check that the diameter, pitch and length of the screw are suitable for your TV. See

your TV instructions manual. If not, make sure you obtain screws with the appropriate characteristics. • Regularly check anchor points, moving or rotating parts and TV fittings. Tighten if necessary. • Do not use the bracket if it is damaged. • To

avoid excessive traction on the connectors, leave the wires slightly loose. • Unplug the TV before cleaning the bracket. • Clean the bracket only with a cloth soaked in a solution of warm water and a small amount of neutral soap. Do not use

solvents. Dry the bracket thoroughly after cleaning and before plugging the TV back in. • Observe the assembly instructions in this instructions manual. We decline all responsibility for failure to comply with these instructions, limitations of use

or if the bracket is modified in any way. • This product is guaranteed for 2 years starting from the date of purchase (according to invoice or sales receipt), for use complying with these instructions.

ES El símbolo significa que hay que leer previamente las instrucciones de uso.

ADVERTENCIAS DE SEGURIDAD

• Lea atentamente todas las instrucciones antes de instalar y usar el soporte. • Conserve este manual de instrucciones para poderlo consultar en el futuro. • Este producto contiene elementos pequeños que pueden provocar asfixia en caso de

ingestión. ¡Manténgalo fuera del alcance de los niños o los animales domésticos! • Consulte el manual del televisor para una instalación correcta y un ajuste ergonómico. • Compruebe que el peso del televisor sea inferior a la carga máxima

indicada en el soporte de pared. • Se aconseja encargar el montaje y la instalación del soporte a un instalador cualificado. • El soporte debe usarse exclusivamente en ambientes domésticos interiores, a una temperatura comprendida entre +

5 °C y + 40 °C y resguardado de la humedad. • El soporte se p2-ha previsto para instalarse solo en una pared vertical (en ángulo de 90° con relación al suelo). • ¡No modifique nunca el soporte! • Antes de instalar el soporte, compruebe el estado

de la pared en la que debe fijarse: tiene que estar en buen estado y no presentar ningún tipo de daño (grietas, partes hundidas, humedad, etc.). • Los tacos suministrados sirven exclusivamente para instalar el soporte en paredes de madera

maciza, de ladrillos macizos y de hormigón armado. Si el soporte se instala en paredes de materiales diferentes a los indicados, se han de utilizar otros medios de anclaje: es obligatorio consultar con un profesional de la construcción para

determinar el sistema de anclaje más apropiado a la pared. Respete el diámetro de los tornillos de fijación, indicado en la tabla milimétrica. • No modifique los orificios destinados a atornillar el soporte a la pared. • Se aconseja realizar los

orificios en la pared con el diámetro y la profundidad indicados y, luego, eliminar el polvo y cualquier resto de material. • Si se monta en paredes de madera maciza o vigas de madera, utilice solo los tornillos autorroscantes, sin taco, siguiendo

las instrucciones. • El producto se p2-ha diseñado exclusivamente para sostener televisores con el peso indicado y con los orificios de fijación indicados. • Los tornillos suministrados para fijar el televisor al soporte sirven para la mayor parte de

televisores del mercado, pero es posible que no sean adecuados para el suyo. Compruebe que el diámetro, el paso y la longitud de los tornillos sean adecuados para su televisor consultando el manual de instrucciones de este. En caso

contrario, procúrese unos tornillos adecuados. • Compruebe regularmente los puntos de anclaje, las partes móviles o rotativas y las fijaciones del televisor. Si es necesario, apriételos de nuevo. • No utilice el soporte si está dañado. • Para evitar

una tracción excesiva en los conectores, deje los cables ligeramente flojos. • Desenchufe el televisor de la corriente eléctrica antes de limpiar el soporte. • Limpie el soporte solo con un trapo empapado con una solución de agua templada y un

poco de jabón neutro. No utilice disolventes. Seque bien el soporte tras limpiarlo y antes de volver a enchufar el televisor a la corriente eléctrica. • Respete las instrucciones de montaje de este manual. El fabricante declina toda responsabilidad

en caso de que no se respeten las instrucciones o los límites de uso o si se modifica el soporte. • Este producto está garantizado por 2 años a partir de la fecha de compra (factura o tique) siempre que se use de acuerdo con las presentes

instrucciones.

PT O símbolo recomenda a leitura prévia das instruções de utilização.

AVISOS DE SEGURANÇA

• Leia atentamente todas as instruções antes de instalar e utilizar o suporte. • Conserve este manual de instruções para consulta futura. • Este produto contém pequenos elementos que poderão provocar asfixia em caso de ingestão. Mantenha

longe do alcance das crianças ou animais de estimação! • Consulte o manual da televisão para uma instalação correcta e um ajuste ergonómico. • Verifique se o peso da televisão é inferior ao valor de carga máximo indicado no suporte de

parede. • Recomenda-se que confie a montagem e a instalação do suporte a um instalador qualificado. • O suporte destina-se exclusivamente aos ambientes domésticos interiores de temperatura compreendida entre +5ºC e + 40°C, ao abrigo

da humidade. • O suporte é exclusivamente previsto para ser instalado numa parede vertical (ângulo de 90° em relação ao solo). • Não efectue nenhuma alteração ao suporte! • Antes de instalar o suporte, verifique o estado da parede na qual

será fixado o suporte: a parede devera estar em bom estado, não deverá apresentar danos (fissuras, abatimento, humidade, ...), • As cavilhas fornecidas estão exclusivamente previstas para a instalação do suporte em paredes de madeira,

paredes de tijolos e paredes de betão armado. Em caso de instalação em paredes com materiais diferentes dos referidos anteriormente, outros sistemas e ancoragem deverão ser utilizados: consulte imperativamente um profissional de

construção civil para usar o sistema de ancoragem apropriado à sua parede. Respeite o diâmetro dos parafusos de fixação que está indicado na tabela milimetrada. • Não modifique os grampos destinados a fixar o suporte à parede. •

Recomenda-se que pratique as perfurações na parede com o diâmetro e profundidade indicados e que depois elimine as poeiras e os resíduos. • No caso de montagem na parede de madeira ou vigas em madeira, use apenas os parafusos

autorroscantes fornecidos, sem cavilha, de acordo com as instruções. • O produto é exclusivamente previsto para suportar as televisões de peso indicado e com as perfurações de fixação indicadas. • Os parafusos fornecidos para fixar a

televisão no suporte são adequados à maioria das televisões do mercado, mas podem não aplicar-se à sua. Verifique se o diâmetro, o espaçamento e o comprimento dos parafusos são adequados à sua televisão: consulte o manual de

instruções do aparelho. Caso contrário, utilize parafusos apropriados. • Verifique regularmente os pontos de ancoragem, as partes móveis ou giratórias e as fixações da televisão. Volte a apertá-los, caso seja necessário. • Não use o suporte

se estiver danificado. • Para evitar uma tracção excessiva nas ligações, deixe os fios ligeiramente soltos. • Desligue a alimentação eléctrica da televisão antes de limpar o suporte. • Limpe o suporte apenas com um pano embebido com uma

solução de água tépida e um pouco de sabão neutro. Não utilize solventes. Seque correctamente o suporte depois da limpeza e antes de voltar a ligar a alimentação eléctrica da televisão. • Respeite as instruções de montagem deste manual

de instruções. Declinamos qualquer responsabilidade em caso de incumprimento destas instruções, dos limites de utilização ou em caso de alterações efectuadas no suporte. • Este produto apresenta uma garantia de 2 anos a partir da data

de compra (factura ou recibo) para uma utilização que cumpra as presentes instruções.

(x4)

(x2)

CLICK!

OK!

(x2)

−15°

+15°
