QUICK START GUIDE
GUIDE DE DÉMARRAGE RAPIDE
SCHNELLSTARTANLEITUNG
GUÍA BREVE DE INICIO
КРАТКОЕ РУКОВОДСТВО
快速入门指南
TM
HIGH-PERFORMANCE LIQUID CPU COOLER
© 2015 Corsair Components, Inc. All rights reserved. Corsair and the sails logo are registered trademarks, and Corsair is a trademark
in the United States and/or other countries. All other trademarks are the property of their respective owners. Product may vary slightly from those pictured.
Document Number: 49-001431 rev AA
FORUM: forum.corsair.com
TWITTER: twitter.com/corsairmemory
H80i GT PAGE: corsair.com/H80iGT
EMAIL: support@corsair.com
FACEBOOK: facebook.com/corsairmemory
BLOG: corsair.com/blog/
USA and CANADA: (510) 657-8747 | INTERNATIONAL: (888) 222-4346 | FAX: (510) 657-8748
corsair.com
47100 Bayside Parkway • Fremont • California • 94538 • USA
H80i v2
Note: Most newer PC cases include a CPU cutout to allow access to the bottom of
the motherboard. If your case does not include a cutout, you will need to remove
your motherboard from the case before installation.
Remarque : la plupart des nouveaux boîtiers de PC comportent un accès facilité au
processeur qui permet d'accéder à la base de la carte mère. Si aucun accès n'est
prévu sur votre boîtier, vous devrez retirer votre carte mère du boîtier avant de
procéder à l'installation.
Hinweis: Bei neueren PC-Gehäusen gibt in der Regel eine CPU-Önung Zugang zur
Unterseite der Hauptplatine. Falls Ihr Gehäuse keine derartige Önung aufweist,
müssen Sie vor der Installation die Hauptplatine ausbauen.
Nota: La mayoría de las carcasas de las nuevas PC incluyen una puerta trasera para el
CPU a fin de permitir el acceso a la parte inferior del motherboard. Si su carcasa no
tiene esta entrada, deberá retirar el motherboard de la carcasa antes de la instalación.
Примечание. На большинстве современных корпусов ПК имеется прорезь для предоставления
доступа к нижней части материнской платы. Если на вашем корпусе нет такой прорези, то перед
установкой необходимо удалить материнскую плату из корпуса.
注：大部分型号较新的 机箱都配有 散热器更换口，可以在不移动主板的情况直接更换 散热PC CPU CPU
器，如果您的机箱未预留此空间，需要在水冷安装前取下主板。

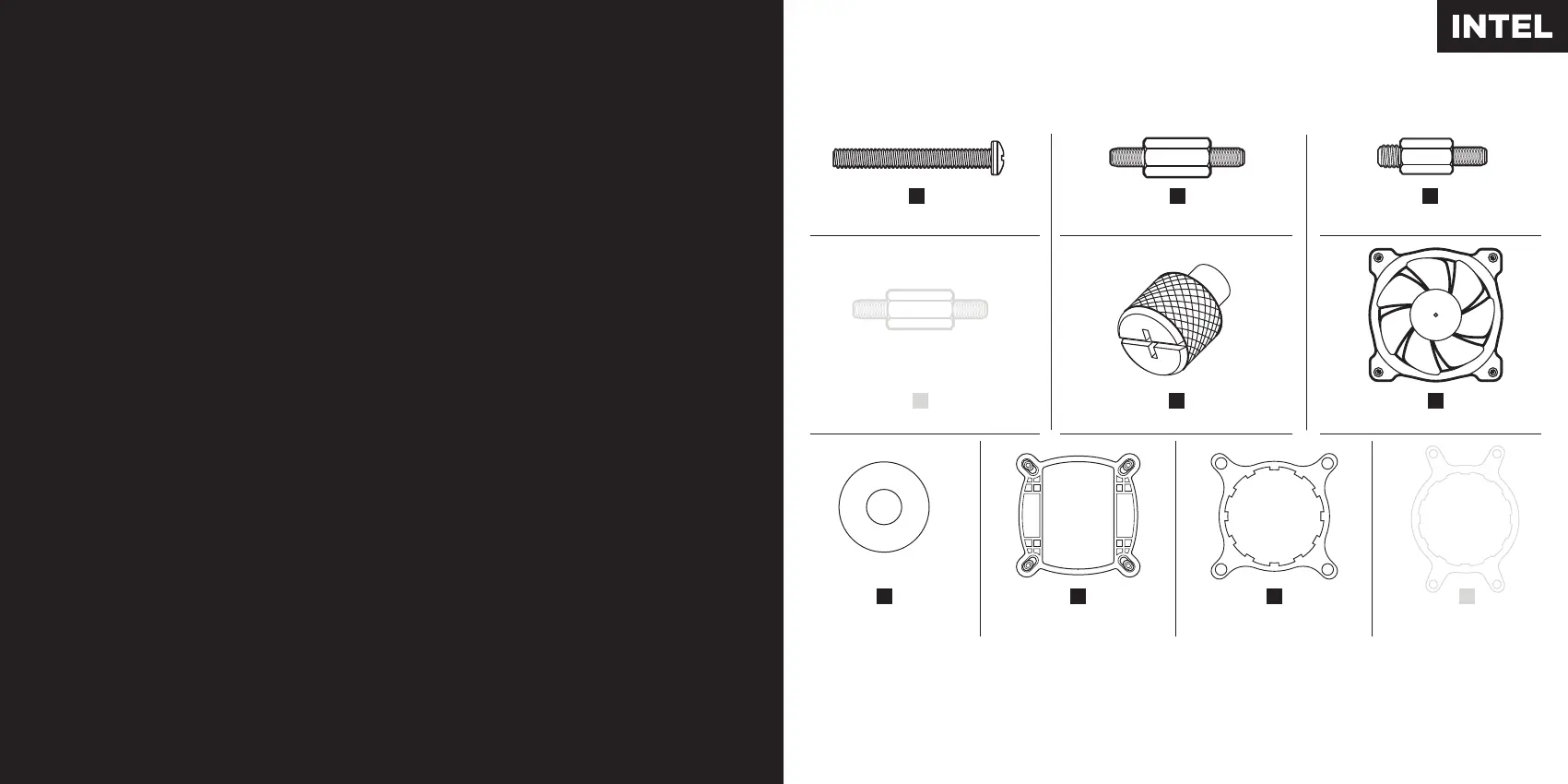

Included Hardware
Highlighted parts for Intel installation only • Les sections en surbrillance concernent
uniquement l'installation Intel • Die markierten Passagen beziehen sich nur auf die Intel
Componentes de instalación solamente para Intel • Части, выделенные цветом, только для установки Intel
突出显示的部分仅限 安装Intel
Note: The H80i v2 comes with Intel mounting bracket pre-installed on the pump for quick installation.
Remarque : pour une installation plus rapide, le support de fixation Intel est déjà monté sur la pompe du dissipateur H80i v2.
Hinweis: Beim Hochleistungsprozessorkühler H80i v2 ist die Intel-Montagehalterung bereits auf der Pumpe vorinstalliert und
ermöglicht so eine besonders schnelle Montage.
Nota: El H80i v2 viene con un soporte de montaje Intel preinstalado en la bomba para una instalación rápida.
Примечание. поставляется с установленным на насос монтажным кронштейном для быстрой установки. H80i v2 Intel
注： 的泵机上预装了 安装支架，可进行快速安装。 H80i v2 Intel
x1 INTEL MOUNTING BRACKET
(PRE-INSTALLED)
I
x2 SP120L FANS
F
x1 INTEL BACKPLATE
H
x8 LONG FAN SCREWS
A
x4 THUMBSCREWS
E
x4 LGA 2011 STANDOFF
C
x4 LGA 115X / 1366 STANDOFF
B
x8 WASHER
G
x4 AMD BLACK STANDOFF
D
x1 AMD MOUNTING
BRACKET
J

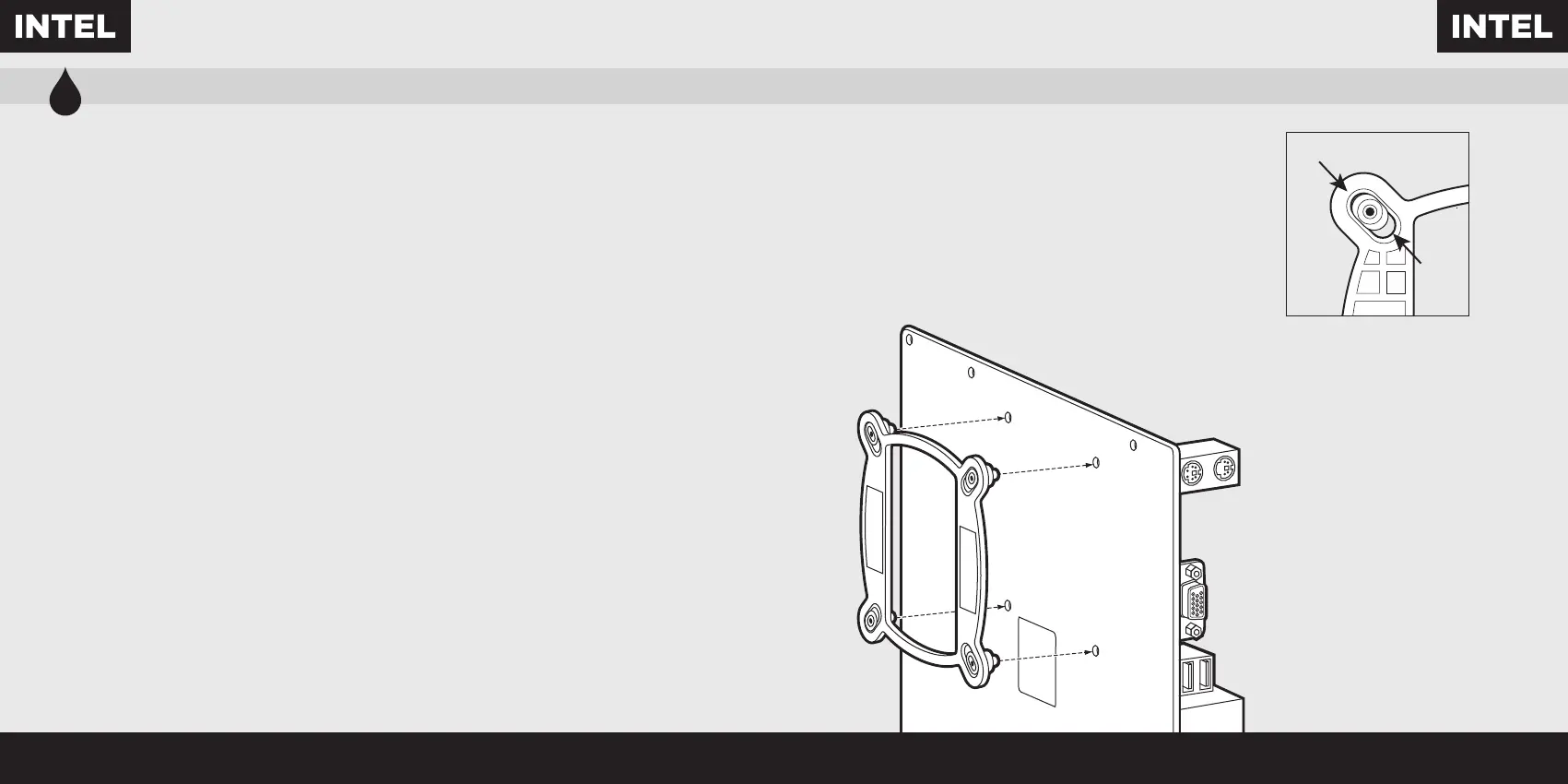

1Installing the Intel Backplate
Installation de la plaque arrière Intel • Installation der Intel-Rückwand
Instalación de la placa de soporte para Intel • Установка опорной пластины Intel
安装 背板Intel
• For LGA 115X installation, slide the backplate
pins inside (figure 1).
• For LGA 1366 installation, slide the backplate
pins outside (figure 1).
• Install the assembled backplate (figure 2).
Note: Intel LGA 2011 does not require backplate
installation. Proceed to step 2.
• Pour l'installation sur un socket LGA 115x, faites glisser
les broches de la plaque arrière vers l'intérieur (figure 1).
• Pour l'installation sur un socket LGA 1366, faites glisser
les broches de la plaque arrière vers l'extérieur (figure 1).
• Installez la plaque arrière assemblée (figure 2).
Remarque: Le socket Intel LGA 2011 ne requiert pas
l'installation d'une plaque arrière. Passez à l'étape 2.
• Schieben Sie die Stifte der Rückwand nach innen,
um LGA 115X zu montieren (Abbildung 1).
• Schieben Sie die Stifte der Rückwand nach innen,
um LGA 1366 zu montieren (Abbildung 1).
• Montieren Sie die zusammengebaute Rückwand
(Abbildung 2).
Hinweis: Für den Intel LGA 2011 ist keine Rückwand
erforderlich. Fahren Sie mit Schritt 2 fort.
• Para instalación en LGA 115X, deslice la placa de soporte
con las patillas hacia dentro (figura 1).
• Para instalación en LGA 1366, deslice la placa de soporte
con las patillas hacia fuera (figura 1).
• Instale la placa de soporte ensamblada (figura 2).
Nota: Intel LGA 2011 no requiere que se instale
una placa de soporte. Siga con el paso 2.
• При установке LGA 115X задвиньте штырьки
внутрь ( 1).Рис.
• При установке LGA 1366 задвиньте штырьки
наружу ( 1).Рис.
• Установите собранную опорную пластину. Рис. ( 2)
Примечание. Для Intel LGA 2011 установка опорной
пластины не требуется. Перейдите к шагу .2
• LGA 115X要安装 ，请将背板针脚插入（图1）。
• LGA 1366要安装 ，请将背板针脚拔出（图1）。
• 安装组装好的背板（图2）。
Intel LGA 2011 2注： 不需要安装背板。继续执行步骤 。
LGA 1366
LGA
115X
figure 1
figure 2
