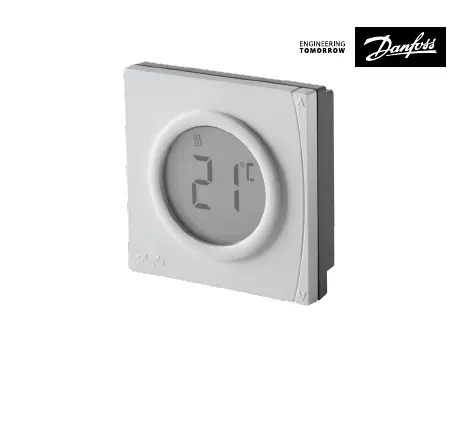

RET2000 B/M/MS

Electronic digital thermostat with LCD

Installation Guide

Danfoss Heating

RET20002

For a large print version of these instructions

please call Marketing on 0845 121 7400.

Danfoss can accept no responsibility for possible errors in catalogues, brochures, and other

printed material. All trademarks in this material are property of the respective companies.

Danfoss Heating 5

Mounting

Fix at a height of 1.5m

approx from the oor,

away from draughts

or heat sources such

as radiators, open res

or direct sunlight.

Please Note:

This product should only be installed by a qualied electrician or

competent heating installer and should be in accordance with the

current edition of the IEEE wiring regulations.

RET20006

Wiring

1 2 3

COM ON OFF

RET2000B

Danfoss Heating 7

Wiring

ELECTRONICS

N L

2 3

ON OFF

230Vac

RET2000MS

ELECTRONICS

N L

1 2 3

COM ON OFF

230Vac

RET2000M

RET20008

DIL switch settings

Slide the DIL switches

to the settings required.

ON/OFF - output switches ON when below set temperature and OFF

when above. (Reverse when in cool mode)

CHRONO -

energy saving feature which res the boiler at regular

intervals to maintain a set temperature, achieving a constant

ambient environment for the user.

use 6 or 12 Cycles for radiator systems

use 3 Cycles for underoor heating

Danfoss Heating 9

DIL Switch Settings

CHRONO

6 CYCLES

3 CYCLES

HEATING

°C

KEYS UNLOCKED

ON/OFF

3/12 CYCLES

12 CYCLES

COOLING

°F

KEYS LOCKED

NO COMP DELAY

COMP DELAY 4 MINS

N/A

HEATING

°C

KEYS UNLOCKED

COMP DELAY

COMP DELAY 2 MINS

N/A

COOLING

°F

KEYS LOCKED

Heating selection

Cooling selection

RET200010

Mounting

Danfoss Heating 11

The RET2000 has an Advance Programming Mode in order to set

up temperature lock and limit settings.

• Press the V button when in heat mode or Λ button when in

cool mode until the standby mode is reached.

• The Λ button or V button should then be released and then

pressed and held for a further 5 seconds to enter the Advanced

Programming Mode.

• To indicate that the unit is in Advanced Programming Mode

the Standby Indicator will ash and the display will show the

setting number alternating with the current value for that

setting.

• To change the setting press either the Λ or V button.

Locking and Limiting

RET200012

• A simultaneous push and release of both buttons will scroll

through the steps S1 to S3 and will save the current set value if

altered.

• To exit Advanced Programming Mode and return to Standby

Mode press and hold both buttons for more than 5 seconds.

• While in Advanced Programming Mode if no buttons are

pressed for more than 2 minutes the unit will automatically

return to Standby mode, and the value on the current setting

will not be saved.

S1 – Lower Temperature Limit

This setting allows for a Lower Temperature Limit to be set.

The Lower Limit can be set between 5°C (41°F) and 30°C

(86°F) in Heat mode, or between 16°C (61°F) and 36°C (97°F)

in Cool mode.

Default – 5°C/41°F for Heat mode or 16°C/61°F for Cool mode.

Danfoss Heating 13

S2 – Upper Temperature Limit

This setting allows for a Upper Temperature Limit to be set.

The Upper Limit can be set between 5°C (41°F) and 30°C

(86°F) in Heat mode, or between 16°C (61°F) and 36°C

(97°F) in Cool mode. However, this will be limited by

the Lower Temperature Limit set in S1 therefore the

Upper Temperature Limit cannot be less than the Lower

Temperature Limit.

Default – 30°C/86°F for Heat mode or 36°C/97°F for Cool

mode.

S3 – Set Point Power-Up Temperature

This setting denes the set point at power up when Button

Lock is enabled on the DIL switch.

This can be set between the Lower and Upper Temperature

Limits set in S1 and S2.

Default – 21°C/70°F for Heat mode or 24°C/75°F for Cool

mode.

RET200014

Spezikationen RET2000MS RET2000M RET2000B

Betriebsspannung 230 V AC, ±15%,

50/60 Hz

2,5 - 3 VDC

(2 x AA-Batterien)

Ausgang Potenzialfrei230 V AC

Temperatureinstellbereich 5–30°C (Kühlung 16-36°C)

Betriebstemperaturbereich 0–45°C

Schaltleistung 3A (1) bei 230 V AC

Schaltertyp 1 x SPDT, Typ 1B

Batterielebensdauer N/A Min. 2 Jahre

IP-Einstufung IP20

EIN/AUS-Regelung Ja

Zeitproportionale Regelung Ja

Betriebsarten Heizung/Kühlung wählbar

Ausführung EN 60730-2-9

Verschmutzungsgrad der

RS-Umgebung Kategorie II

Bemessungsstoßspannung 2,5 kV

Kugel-Druckprüfung 75°C

Abmessungen (mm) H84 x B84 x T35

Softwareklassizierung A

Installationsanleitung

Danfoss Heating 15

Installationsanleitung

ErP-Klasse

Die in diesem Dokument aufgeführten Produkte sind gemäß dem Daten-

blatt für das Richtliniensystem für energieverbrauchsrelevante Produkte

(Energy Related Products, ErP) und gemäß dem ErP-System-Typenschild

klassiziert bzw. ermöglichen deren Erstellung. Die Verpichtung zur

ErP-Kennzeichnung besteht seit dem 26. September 2015.

ErP-Klasse Produktfunktion und ErP-Besch-

reibung

Zusätzliche

Ezienzstei-

gerung

IV TPI-Raumthermostat zur Verwendung

mit Ein-/Aus-Ausgangsheizsystemen

Ein elektronischer Raumthermostat,

welcher sowohl die Thermostat-Zyklus-

rate als auch die zyklusinterne Ein-/

Aus-Rate des Heizsystems proportional

zur Raumtemperatur regelt. Das TPI-Re-

gelungskonzept senkt die durchschnit-

tliche Wassertemperatur, optimiert die

Genauigkeit der Raumtemperaturrege-

lung und erhöht die Systemezienz.

ErP

Product

Class

RET200016

Montage

Bringen Sie den Thermostat auf

einer Höhe von ungefähr 1,5 m

vom Boden an. Er sollte abseits

von Zugluft oder Wärmequellen

wie Heizkörpern, oenen

Flammen oder direkter

Sonnenbestrahlung platziert

sein.

Bitte beachten:

Dieses Produkt darf nur von einer Elektrofachkraft oder einem

qualizierten Heizungsinstallateur gemäß der aktuellen Ausgabe

der IEEE- und VDE-Elektroinstallationsrichtlinien installiert werden.

Danfoss Heating 17

Verdrahtung

12 3

COM ON OFF

RET2000B

RET200018

Verdrahtung

ELECTRONICS

N L

1 2 3

COM ON OFF

230Vac

RET2000M

Danfoss Heating 19

Verdrahtung

ELECTRONICS

N L

2 3

ON OFF

230Vac

RET2000MS

RET200020

DIL-Schalter-Einstellungen

Schieben Sie die

DIL-Schalter auf

die gewünschten

Einstellungen.

ON/OFF - Heizung wird eingeschaltet, wenn die Temperatur

unter dem eingestellten Wert liegt und ausgeschaltet, wenn sie

darüber liegt (im Kühlmodus genau umgekehrt).

CHRONO - Energiesparfunktion, wobei der Heizkessel in

regelmäßigen Abständen angefeuert wird, um die eingestellte

Temperatur zu erreichen. Für den Nutzer entsteht ein

gleichmäßiges Raumklima.

oVerwenden Sie für Heizkörpersysteme 6 oder 12 Zyklen

oVerwenden Sie für Fußbodenheizungen3 Zyklen

Danfoss Heating 23

RET2000 verfügt über einen Erweiterten Programmiermodus,

um Temperatur- und andere Einstellungen zu begrenzen.

• Drücken Sie die Taste V im Heizbetrieb oder Λ im Kühlbetrieb,

bis Sie den Standby-Modus erreichen.

• Lassen Sie die Λ- oder V-Taste los und drücken Sie

diese erneut 5 Sekunden lang, um den Erweiterten

Programmiermodus zu aktivieren.

• Die Standby-Anzeige blinkt, um anzuzeigen, dass Sie sich im

Erweiterten Programmiermodus benden. Auf der Anzeige

sehen Sie abwechselnd die neue Eingabe mit dem aktuellen

Wert für die jeweilige Einstellung.

• Um die Einstellung zu ändern, drücken Sie die Λ- oder V-Taste.

• Wenn Sie beide Tasten gleichzeitig drücken und wieder

loslassen, überspringen Sie die Schritte S1 bis S3 und

speichern die neue Einstellung.

Begrenzung und Verriegelung

Danfoss Heating 25

S2 – Obere Temperaturgrenze

Mit dieser Einstellung kann eine obere Temperaturgrenze

festgelegt werden.

Die Temperaturobergrenze kann im Heizmodus zwischen 5

°C (41 °F) und 30 °C (86 °F) und im Kühlmodus zwischen 16 °C

(61 °F) und 36 °C (97 °F) eingestellt werden. Wird bei S1 eine

Untergrenze festgelegt, kann die Obergrenze bei S2 diese

nicht unterschreiten.

Die Standardeinstellung sieht für den Heizmodus 30 °C/86 °F

und für den Kühlmodus 36 °C/97 °F vor.

S3 – Solltemperatur beim Einschalten

Diese Einstellung legt die Solltemperatur beim Einschalten

fest, wenn die Lock-Funktion auf dem DIL-Schalter aktiviert

ist.

Dieser Wert kann zwischen der Temperaturober- und

-untergrenze liegen, die in den Schritten S1 und S2 festgelegt

wurden.

Die Standardeinstellung sieht für den Heizmodus 21 °C/70 °F

und für den Kühlmodus 24 °C/75 °F vor.
