Sida 1/7

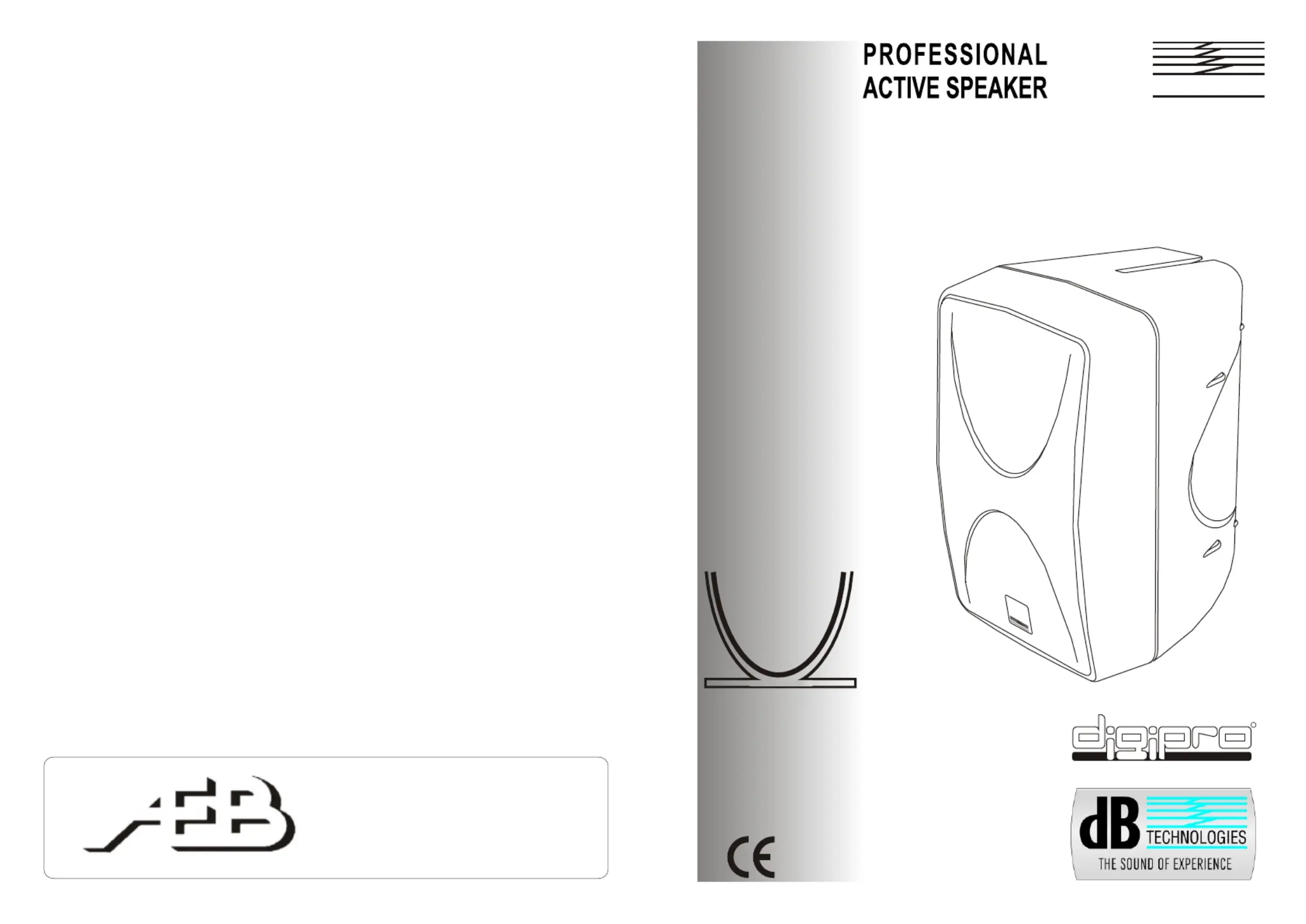

N O

THLE

TECHNOLOGIES

SERIES

K300

MANUALE D’USO

USER MANUAL

BEDIENUNGSANLEITUNG

CARACTERISTIQUES TECHNIQUES

Made in Italy

COD. 420120172 rev.5

digital power

A.E.B. INDUSTRIALE s.r.l.

Via Brodolini, 8 - 40056 Crespellano (Bo) - ITALIA

Tel. + 39 051 969870 - Fax. + 39 051 969725

Internet: www.dbtechnologies.com

E-mail: info@dbtechnologies-aeb.com

CONDOTTI REFLEX

FISSAGGIO MANIGLIA ESTERNA

(OPZIONALE) MANIGLIA

INSERTI FILETTATI

FISSAGGIO STAFFA

(M8)

PIANO 30°

INSERTI FILETTATI

FISSAGGIO STAFFA

(M8)

AMPLIFICATORE

WOOFER 6,5” DRIVER 1”

DESCRIZIONE

Il diffusore attivo K300 utilizza un amplificatore digitale della serie DIGIPRO di ultima

generazione con potenza totale di 120W.

Questo amplificatore, ad alta efficienza, permette di ottenere elevate potenze di uscita con

pesi e ingombri ridotti. Grazie alla bassa potenza dissipata il raffreddamento del modulo

amplificatore avviene in modo statico, evitando l’uso di ventola.

Il preamplificatore digitale con DSP (Digital Signal Processing) gestisce l’incrocio audio dei

componenti acustici, la risposta in frequenza, il limiter, e l'allineamento di fase.

La regolare accensione del diffusore è garantita da una procedura di inizializzazione;

durante questa fase di test, entrambe i LED “LIMITER” e “READY” rimangono accesi

contemporaneamente per circa 2 sec.

Al termine della procedura di avvio il LED verde “READY” lampeggia lentamente, nel caso

di assenza del segnale.

Durante il normale funzionamento il LED verde “READY” lampeggia in funzione del

brano/riproduzione sonora in uso.

COMANDI E FUNZIONI

toparlanti contro

sovraccarichi.

9) PRESA DI ALIMENTAZIONE “MAINS ”

1) CONTROLLO “VOLUME”

Questo controllo regola il volume in uscita dal diffusore.

Tale controllo non influisce sul livello del segnale (link).

2) INDICATORE LUMINOSO “LIMITER”

L’indicatore luminoso “LIMITER” s’illumina di colore rosso durante la fase di

accensione (per alcuni secondi) e all’intervento del limiter audio interno.

Questo evita la distorsione dell'amplificatore e protegge gli al

3) SELETTORE SENSIBILITA’

Posizionare il selettore in LINE per l’utilizzo di una sorgente a livello linea (0dB) o

MIC per l’utilizzo di un microfono.

4) INDICATORE LUMINOSO “READY”

L’indicatore luminoso “ READY” s’illumina di colore verde per indicare l’accensione e

il corretto funzionamento dell’amplificatore.

5) CONNETTORI “BALANCED INPUTS LINK”

Questi connettori possono essere utilizzati come ingressi bilanciati per il

collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a livello linea

(0dB) (es. preamplificatore, mixer, registratore, lettore CD, strumento musicale, ...)

Questi connettori sono collegati in parallelo e possono essere utilizzati per rinviare il

segnale audio ad altri diffusori amplificati, registratori o amplificatori supplementari.

6) CONNETTOR IN INGRESSO “STEREO CD-AUX INPUTS”

Questi ingressi, tramite i connettori phono RCA, consentono un facile collegamento

di CD, DAT, Mp3 player, ecc.... .

7) INTERRUTTORE GENERALE “POWER”

L’interruttore permette l’accensione e lo spegnimento del diffusore.

8) PORTA FUSIBILE “FUSE”

Alloggio per fusibile di rete.

Consente la connessione del cavo di alimentazione fornito in dotazione.

SPECIFICHE TECNICHE

DATI TECNICI K300

Sistema Attivo Bi-amplificato

Tipologia amplificatore classe D

Potenza RMS 80W (BF) + 40W (HF)

Risposta in frequenza 70 -19000Hz

Crossover 1650 Hz 24dB/oct.

Pressione sonora (SPL) 113 dB max

Componenti 2x6,5” woofer - 1,5” voice coil Neodimio

1x1”driver - 1” voice coil Neodimio

Sensibilità di ingresso -40dBu / 0dBu (switch)

Impedenza LINE/MIC LINE/MIC

Bilanciato 30K /1K2W W

Sbilanciato 15K /600W W

Peso 5,5Kg

Sensibilità di ingresso RCA -10dBu

Impedenza RCA 22

Alimentazione 110-120Vac 50-60Hz

220-240Vac 50-60Hz

Dimensioni (LxHxP) 210x350x270mm

Italiano

aliano

Italiano

aliano

PUSH

MAX0

TECHN OLOG IES

VOLUME

LIMITER

READY

MIC -40dB

LINE -3dB

BALANCED

INPUTS

LINK

1 = GND

3 = COLD

2 = HOT

FUSE MAINS

LEFT RIGHT

ST EREO CD - AUX

INPUTS

POWER

LINE

MIC

SERIAL NUMBER

100-120V~ 50-60Hz

220-240V~ 50-60Hz

(FUSE T1A 250V~)

(FUSE T500mA 250V~)

MODULE POWER

CONSUMPTION

160W MAX

“CAUTION”

TO PREVENT ELECTRICA L SHOCK

DO NOT R EMOVE COVER

“AVIS”

RISQUE DE CHOCH ELECTR IQUE

NE PAS OUVRIR

Internal voltage se tup

SERI ES

300

DIGITAL BIAMP ACT IVE SPEAKE R

REVISION

Contattare dB Technologies per gli accessori da utilizzare a corredo.

Si declina ogni responsabilità da un utilizzo inappropriato degli accessori o di dispositivi

aggiuntivi non idonei allo scopo.

ISTRUZIONI DI SICUREZZA PER ACCESSORI

CLASSIFICAZIONE EMI

In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti

Elettromagnetici E3 o inferiori (E2, E1).

REFLEX HOLES

HANDLE FIXING EXTERNAL

(OPTIONAL) HANDLE

FASTENING THE

THREADED INSERT

BRACKET (M8)

30° PLANE

AMPLIFIER

WOOFER 6,5” DOME 1”

FASTENING THE

THREADED INSERT

BRACKET (M8)

COMMANDS AND FUNCTIONS

1) “VOLUME” CONTROL

The knob regulates the diffuser's volume.

This control does not affect the output “LINK” levels.

2) “LIMITER” INDICATOR LIGHT

The “LIMITER” indicator light comes on red during start (for a few seconds) and

when the internal audio limiter engages. This avoids the amplifier's distortion and

protects the loudspeakers against overloads.

3) SENSITIVITY SWITCH

Position the switch in LINE to use a line level source (0 dB) or MIC to use a

microphone.

4) “READY” INDICATOR LIGHT

The “ ” indicator light comes on green to indicate that the amplifier is switched READY

on and it is working properly.

5) “BALANCED INPUTS LINK” CONNECTORS

These balanced inputs can be used to connect balanced or unbalanced

microphones or audio sources at line level (0dB) (eg. preamplifier, mixer, recorder,

CD player, musical instrument, ...).

The balanced connector is connected in parallel and can be used to send the audio

signal to other amplified speakers, recorders or supplementary amplifiers.

7) POWER SWITCH “POWER”

This switch can be used to switch the diffuser on and off.

8) FUSE CARRIER “FUSE”

Mains fuse housing.

9) POWER CABLE SOCKET “MAINS”

Used for connecting the power cable supplied.

6) “STEREO CD-AUX” INPUT CONNECTORS

Through the RCA phono connectors, this input permits easy connection of CD, DAT,

cassette players, etc.... .

TECHNICAL SPECIFICATION

English

DESCRIPTION

The K300 speaker uses a digital amplifier of DIGIPRO ® series of next generation with

cutting edge power to 120W.

These highly efficient amplifiers provide high power with limited weight and dimension.

Thanks to the low power dissipated, the cooling of the amplifier module does not require a

fan.

The digital preamplifier with DSP (Digital Signal Processing) controls the audio crossover

of the acoustic components, the frequency response, the limiter, and the phase alignment.

The correct switch on of the amplifier is ensured by an initialization procedure; during this

test stage the LEDs ( LIMITER ), located on the amplifier module, remain

off for approx. 2 sec.

At the end of the switch on procedure, on the amplifier module, the READY green LED

blinks slowly, in the absence of the signal.

During normal operation the "READY” green LED blinks according to the song / sound

reproduction in use.

“ ” and “READY”

“ ”

PUSH

MAX0

TECHN OLOG IES

VOLUME

LIMITER

READY

MIC -40dB

LINE -3dB

BALANCED

INPUTS

LINK

1 = GND

3 = COLD

2 = HOT

FUSE MAINS

LEFT RIGHT

ST EREO CD - AUX

INPUTS

POWER

LINE

MIC

SERIAL NUMBER

100-120V~ 50-60Hz

220-240V~ 50-60Hz

(FUSE T1A 250V~)

(FUSE T500mA 250V~)

MODULE POWER

CONSUMPTION

160W MAX

“CAUTION”

TO PREVENT ELECTRICAL SHOC K

DO NOT R EMOVE COVER

“AVIS”

RISQUE DE CHOCH ELECTR IQUE

NE PAS OUVRIR

Internal voltage se tup

SERI ES

300

DIGITAL BIAMP ACT IVE SPEAKE R

REVISION

TECHNICAL FEATURES K300

System Active Bi-ampli

Amplifier type class D

RMS power 80W (BF) + 40W (HF)

Frequency response 70 -19000Hz

Crossover 1650 Hz 24dB/oct.

Sound pressure (SPL) 113 dB max

2x6,5” woofer - 1,5” voice coil Neodimio

1x1”driver - 1” voice coil Neodimio

Input sensitivity LINE/MIC -40dBu / 0dBu (switch)

Impedance LINE/MIC LINE/MIC

Balanced 30K /1K2W W

Unbalanced 15K /600W W

Power supply

Weight 5,5Kg

Components

Input sensitivity RCA -10dBu

Impedance RCA 22

110-120Vac 50-60Hz

220-240Vac 50-60Hz

Dimension (LxHxP) 210x350x270mm

Contact dB Technologies for accessories to be used with speakers.

Will not accept any responsibilty when inappropriate accessories or not suitable additional

devices are used.

SAFETY INSTRUCTIONS FOR ACCESSORIES

EMI CLASSIFICATION

According to the standards EN 55103 this equipment is designed and suitable to operate in

E3 (or lower E2, E1) Electromagnetic environments.
