Operating manual
The remote control MCR9 is suitable via the “Remote Port II” (also see the to switch on/off the following inverters
operating manual for the inverter):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Displays

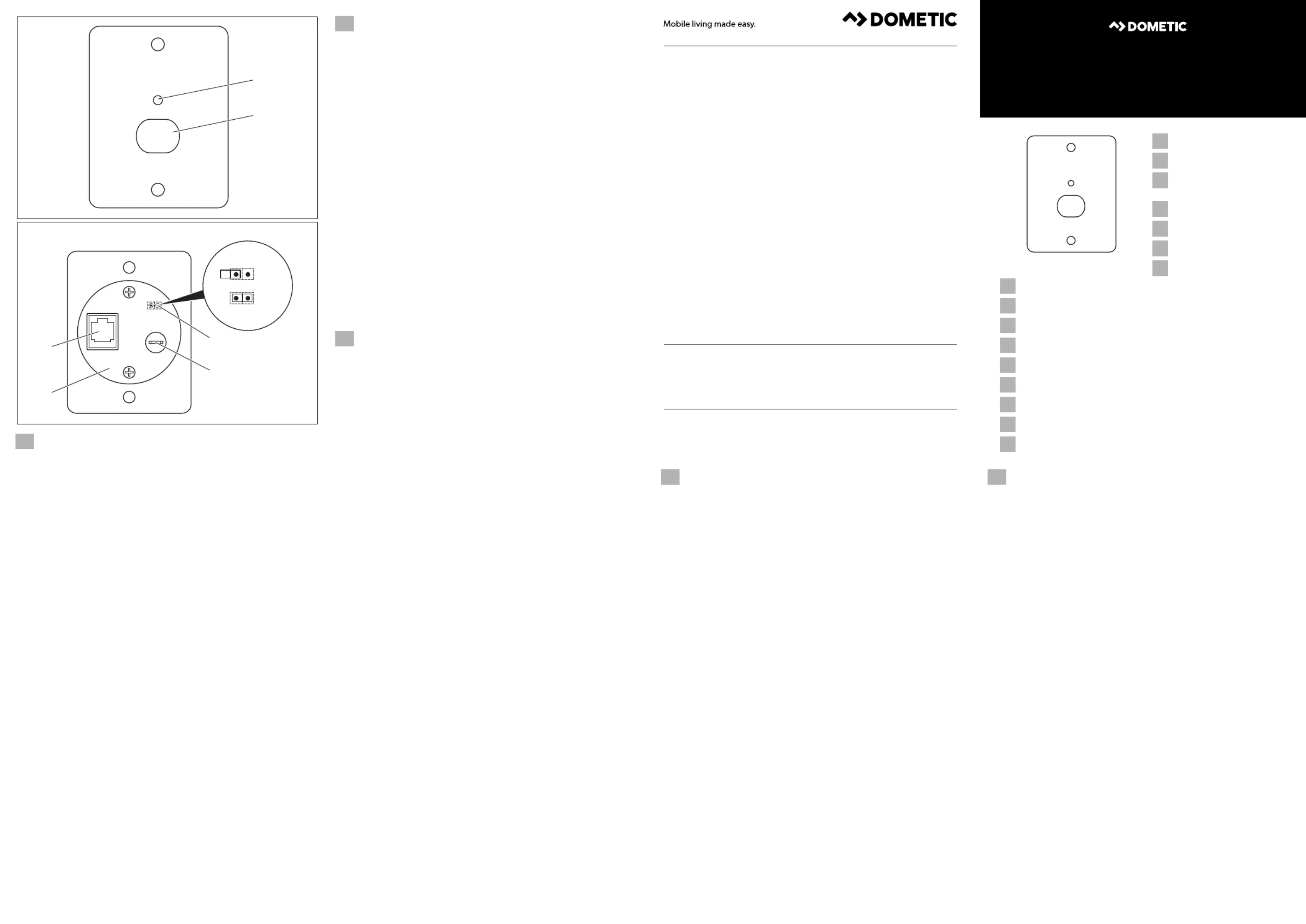

The red LED (fig. 11) on the front panel displays the following conditions:
•Constant glow: The inverter is switched on.
•Quick flashing: The inverter is switched on by positive battery voltage.
•Slow flashing: The inverter is switched off by positive battery voltage.
Connect
•Insert one side of the RJ-11-cable in the socket “To inverter” (Fig. 22).
•Insert the other side of the RJ-11-cable into the “Remote Port II” of the inverter.
Switched on/off by an external signal
The remote control enables the optimal switching on/off of the inverter by an external signal:
•Loosen both Phillips screws and take off the cap (fig. 21)
•Set the desired connection on the jumper (fig.23):
– Jumper open (A): The inverter is switched on by positive battery voltage
When a plus-signal is present on the control cable, the inverter is switched on.
– Jumpers are connected (B): The inverter is switched off positive battery voltageby
When a plus-signal is present on the control cable, the inverter is switched off (suitable e.g. for roof air
conditioners). If no signal is received, then the inverter works in the previously activated function.
•Mount the cap (fig. 21).
ACaution!
The control cable has to be secured by a suitable fuse (≤1 A).
•Connect the control cable (12 V or 24 V) at the (Abb. 14) remote control connection
Operation
•With the “Push” button (fig. 12) switch the inverter on or off.
EN
Push
On / Off
Inverter Remote
SinePower Accessory
1
2
1
A
B
3
4
1
2
2
Bedienungsanleitung
Die Fernbedienung MCR9 eignet sich zum Ein-/Ausschalten folgender Wechselrichter über den „Remote Port II“
(siehe auch die Bedienungsanleitung des Wechselrichters):
•MSP702, MSP704, MSP 1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Anzeigen
Die rote LED (Abb. 11) auf der Vorderseite zeigt folgende Zustände an:
•Dauerlicht: Der Wechselrichter ist eingeschaltet.
•Schnelles Blinken: Wechselrichter-Einschaltung durch Plus-Batteriespannung.
•Langsames Blinken: Wechselrichter-Ausschaltung durch Plus-Batteriespannung.
Anschließen
•Stecken Sie eine Seite des RJ-11-Kabels in die Buchse „To Inverter“ (Abb. 22).
•Stecken Sie die andere Seite des RJ-11-Kabels in den „Remote Port II“ des Wechselrichters.
Über ein externes Signal ein-/ausschalten
Die Fernbedienung ermöglicht das optionale Ein-/Ausschalten des Wechselrichters über ein externes Signal:
•Lösen Sie die beiden Kreuzschlitzschrauben und nehmen Sie die Schutzkappe (Abb. 21) ab.
•Stellen Sie am Jumper (Abb. 23) den gewünschten Anschluss ein:
– Jumper offen (A): Wechselrichter-Einschaltung durch Plus-Batteriespannung
Der Wechselrichter wird durch ein Plus-Signal an der Steuerleitung eingeschaltet und bleibt eingeschaltet,
solange das Plus-Signal anliegt.
– Jumper geschlossen (B): Wechselrichter-Ausschaltung durch Plus-Batteriespannung
Der Wechselrichter wird ausgeschaltet, wenn an der Steuerleitung ein Plus-Signal anliegt (geeignet z. B. für
Dachklimaanlagen). Wenn kein Signal anliegt, arbeitet der Wechselrichter in der vorher aktivierten Funktion.
•Montieren Sie die Schutzkappe (Abb. 21).
AAchtung!
Die Steuerleitung muss durch eine geeignete Sicherung (≤1 A) abgesichert sein.
•Schließen Sie die Steuerleitung (12 V oder 24 V) am Anschluss (Abb. 14) der Fernbedienung an.
Bedienen
•Schalten Sie den Wechselrichter mit dem Taster „Push“ (Abb. 12) ein oder aus.
Notice d’utilisation
La télécommande MCR9 convient pour la mise en marche / à l’arrêt des onduleurs suivants, via le « Remote Port II »
(voir également la notice d’utilisation de l’onduleur) :
•MSP702, MSP704, MSP 1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Affichages
La DEL rouge (Fig. 11) sur la face avant indique les états suivants :
•Allumage continu : l’onduleur est en marche.
•Clignotement rapide : mise en marche de l’onduleur par la tension positive de la batterie.
•Clignotement lent : mise à l’arrêt de l’onduleur par la tension positive de la batterie.
Raccordement
•Branchez une extrémité du câble RJ-11 dans la douille « To Inverter » (Fig. 22).
•Branchez l’autre extrémité du câble RJ-11 dans le « Remote Port II » de l’onduleur.
Mise en marche / à l’arrêt par un signal externe
La télécommande permet d’utiliser une option de mise en marche / à l’arrêt de l’onduleur par un signal externe
•Desserrez les deux vis cruciformes et retirez le capuchon de protection (Fig. 21).
•Au niveau du cavalier (Fig. 23), réglez le raccordement souhaité :
– cavalier ouvert (A) : mise en marche de l’onduleur par la tension positive de la batterie
L’onduleur est mis en marche lorsqu’un signal positif est présent sur la ligne de commande.
– cavalier fermé (B) : mise à l’arrêt de l’onduleur par la tension positive de la batterie
L’onduleur est mis à l’arrêt lorsqu’un signal positif est présent sur la ligne de commande (idéal p. ex. pour les
climatiseurs de toit). Lorsqu’il n’y a aucun signal, l’onduleur fonctionne selon la fonction activée précédem-
ment.
•Montez le capuchon de protection (Fig. 21).
AAttention !
La ligne de commande doit être protégée par un fusible adapté (≤1 A).
•Raccordez la ligne de commande (12 V ou 24 V) au raccordement (Fig. 14) de la télécommande.
Utilisation
•Mettez l’onduleur en marche ou à l’arrêt en appuyant sur la touche « Push » (Fig. 12).
DE
FR
Instrucciones de uso
El control remoto MCR9 es apropiado para conectar/desconectar los siguientes inversores a través del “Remote
Port II” (véanse también las instrucciones de uso del inversor):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Indicaciones
El LED rojo (fig. 11) de la parte delantera indica los siguientes estados:
– el inversor está conectado.Luz constante:
– Parpadeo rápido: conexión del inversor debido a la tensión positiva de la batería.
– Parpadeo lento: desconexión del inversor debido a la tensión positiva de la batería.
Conectar
– Enchufe un extremo del cable RJ-11 en el conector “To Inverter” (fig. 22).
– Enchufe el otro extremo del cable RJ-11 en el “Remote Port II” del inversor.
Conectar/desconectar a través de una señal externa
El control remoto permite la conexión/desconexión opcional del inversor a través de una señal externa:
– Suelte los dos tornillos de cabeza ranurada en cruz y extraiga la cubierta protectora (fig. 21).
– Ajuste la conexión deseada en el jumper (fig. 23):
•Jumper abierto (A): conexión del inversor debido a la tensión positiva de la batería
El inversor se conecta si en la línea de control hay una señal positiva.
•Jumper cerrado (B): desconexión del inversor debido a la tensión positiva de la batería
El inversor se desconecta si en la línea de control hay ara equipos de aire una señal positiva (adecuado, p. ej., p
acondicionado de techo). Si no hay señal, el inversor trabaja en el funcionamiento activado previamente.
– Monte la cubierta protectora (fig. 21).
A¡Atención!
La línea de control debe disponer de un fusible adecuado (≤1 A).
– Conecte la línea de control (12 V ó 24 V) a la conexión (fig. 14) del control remoto.
Uso
– Conecte o desconecte el inversor con la tecla “Push” (fig. 12).
ES
Manual de instruções
O controlo remoto MCR9 é adequado para ligar/desligar os seguintes conversores através da "Remote Port II" (ver
ainda o manual de instruções do conversor):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Indicações
O LED vermelho (Fig. 11) no lado dianteiro indica os seguintes estados:
•Luz permanente: o conversor encontra-se ligado.
•Pisca rápido: ligação do conversor através da tensão positiva da bateria.
•Pisca lento: do conversor através da tendesligamento são positiva da bateria.
Ligar
•Insira um lado do cabo RJ-11 na tomada "To Inverter" (Fig. 22).
•Insira o outro lado do cabo RJ-11 na "Remote Port II" do conversor.
Ligar/desligar através de um sinal externo
O controlo remoto possibilita a ligação/desligamento do conversor através de um sinal externo:
•Solte ambos os parafusos Phillips e retire a capa protetora (Fig. 21).
•Ajuste no jumper (Fig. 23) a conexão pretendida:
– Jumper aberto (A): ligação do conversor através da tensão positiva da bateria
O conversor é ligado através de um sinal positivo no cabo de controlo e permanece ligado enquanto existir
o sinal positivo.
– Jumper fechado (B): desligamento do conversor através da tensão positiva da bateria
O conversor é desligado se existir um sinal positivo no cabo de controlo (adequado, por ex. para sistemas de
ar condicionado para tejadilho). Se não existir nenhum sinal, o conversor funciona com a função previa-
mente ativada.
•Monte a capa protetora (Fig. 21).
AAtenção!
O cabo de controlo tem de estar protegido com um fusível adequado (≤1 A).
•Ligue o cabo de controlo (12 V ou 24 V) à ligação (Fig. 14) do controlo remoto.
Operação
•Ligue ou desligue o converso 2).r com o botão "Push" (Fig. 1
PT
MCR9
Remote control
Operating manual
Fernbedienung
Bedienungsanleitung
Télécommande
Notice d’utilisation
Control remoto
Instrucciones de uso
Controlo remoto
Manual de instruções
Comando a distanza
Istruzioni per l’uso
Afstandsbediening
Gebruiksaanwijzing
Fjernbetjening
Betjeningsvejledning
Fjärrkontroll
Bruksanvisning
Fjernkontroll
Bruksanvisning
Kaukosäädin
Käyttöohje
Пульт дистанционного
управления
Инструкция по эксплуатации
Pilot
Instrukcja obsługi
Diaľkové ovládanie
Návod na obsluhu
Dálkový ovladač
Návod k obsluze
Távirányító
Használati utasítás
Push
On / Off
Inverter Remote
SinePower Accessory
EN
DE
FR
ES
PT
IT
NL
DA
SV
NO
FI
RU
PL
SK
CS
HU
ENERGY & LIGHTING
SINEPOWER
4445101611 12 9/201
YO AL UR LOC
SALES OFFICE
d c someti .com/sales-office
YOUR LOCAL
DEALER
dometic.com/dealer
YOUR LOCAL
SUPPORT
do eti m/ ntam c.co co ct
dometic.com
A complete list of Dometic companies, which comprise the Dometic Group, can be found in the public filings of:
DOMETIC GROUP AB Hemvärnsgatan 15 SE-17154 Solna Sweden
Istruzioni per l’uso
Il comando a distanza MCR9 è adatto per l’accensione e lo spegnimento dei seguenti inverter mediante la “remote
port II” (vedi anche le istruzioni per l’uso dell’inverter)
•MSP702, MSP704, MSP 1012, MSP1014, MSP1512, MSP1524, MSP 2012, MSP2024, MSP 2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Indicazioni
Il LED rosso (fig. 11) sul lato anteriore indica i seguenti stati:
•Luce continua: l’inverter è acceso.
•Lampeggio veloce: accensione dell’inverter tramite tensione positiva della batteria.
•Lampeggio lento: spegnimento dell’inverter tramite tensione positiva della batteria.
Allacciamento
•Inserire un lato del cavo RJ-11 nella presa “To Inverter” (fig. 22).
•Inserire l’altro lato del cavo RJ-11 nella “Remote Port II” dell’inverter.
Accendere e spegnere tramite un segnale esterno
Il telecomando permette l’accensione e lo spegnimento opzionale dell’inverter tramite un segnale esterno:
•Allentare le due viti con impronta a croce e rimuovere la calotta di protezione (fig. 21)
•Impostare sul ponticello (fig. 23) il collegamento desiderato:
– Ponticello aperto (A): accensione dell’inverter tramite tensione positiva della batteria
L’inverter si accende se sulla linea di comando è presente un segnale positivo.
– Ponticello chiuso ( dell’inverter tramite tensione positiva della batteriaB): spegnimento
L’inverter si spegne se sulla linea di comando è presente un segnale positivo (adatto ad esempio per climatiz-
zatori a tetto). Se non è presente alcun segnale, l’inverter funziona con la funzione attivata precedentemente.
•Montare la calotta di protezione (fig. 21).
AAttenzione!
La linea di controllo deve essere protetta da un fusibile adeguato (≤1 A).
•Collegare la linea di comando (12 V o 24 V) all’allacciamento (fig. 14) del comando a distanza.
Impiego
•Accendere o spegnere l’inverter con il tasto “Push” (fig. 12).
Gebruiksaanwijzing
De afstandsbediening MCR9 is geschikt voor het in-/uitschakelen van de volgende omvormers via de „Remote
Port II” (zie ook de gebruiksaanwijzing van de omvormer):
•MSP702, MSP704, MSP 1012, MSP1014, MSP1512, MSP1524, MSP 2012, MSP2024, MSP 2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Indicaties
De rode LED (afb. 11) op de voorzijde geeft de volgende toestanden weer:
•Continu licht: de omvormer is ingeschakeld.
•Snel knipperen: Omvormer-inschakeling met plus-accuspanning.
•Langzaam knipperen: Omvormer-uitschakeling met plus-accuspanning.
Aansluiten
•Stop één kant van de RJ-11-kabel in de bus „To Inverter” (afb. 22).
•Stop de andere kant van de RJ-11-kabel in de „Remote Port II” van de omvormer.
Via een extern signaal in-/uitschakelen
De afstandbediening maakt een optimaal in-/uitschakelen van de omvormer via een extern signaal mogelijk:
•Maak de beide kruiskopschroeven los en neem de beschermkap (afb. 21) af.
•Stel aan de Jumper (afb. 23) de gewenste aansluiting in:
– Jumper open (A): Omvormer-inschakeling met plus-accuspanning
De omvormer wordt ingeschakeld als er aan de stuurleiding een plus-signaal actief is.
– Jumper gesloten (B): Omvormer-uitschakeling met plus-accuspanning
De omvormer wordt uitgeschakeld wanneer er aan de stuurleiding een plus-signaal actief is (geschikt b. v.
voor dakairco-installaties). Als er geen signaal actief is, werkt de omvormer in de voorheen geactiveerde
functie.
•Monteer de beschermkap (afb. 21).
ALet op!
De stuurleiding moet met een geschikte zekering (≤1 A) beveiligd zijn.
•Sluit de stuurleiding (12 V of 24 V) aan de aansluiting (afb. 14) van de afstandsbediening aan.
Bedienen
•Schakel de omvormer met de toets „Push” (afb. 12) in of uit.
Betjeningsvejledning
Fjernbetjeningen MCR9 egner sig til at tænde/slukke følgende invertere via „Remote Port II“ (se også betjeningsvej-
ledningen til inverteren):
•MSP702, MSP704, MSP 1012, MSP1014, MSP1512, MSP1524, MSP 2012, MSP2024, MSP 2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Visninger
Den røde lysdiode (fig. 11) på forsiden viser følgende tilstande:
•Lyser konstant: Inverteren er tændt.
•Blinker hurtigt: Inverter-tilkobling med plus-batterispænding.
•Blinker langsomt: Inverter-frakobling med plus-batterispænding.
Tilslutning
•Sæt en ende af RJ-11-kablet ind i bøsningen „To Inverter“ (fig. 22).
•Sæt den anden ende af RJ-11-kablet i „Remote Port II“ på inverteren.
Til-/frakobling med et eksternt signal
Fjernbetjeningen gør det muligt som option at tænde/slukke en inverter med et eksternt signal:
•Løsn de to stjerneskruer, og tag beskyttelseskappen af (fig. 21).
•Indstil den ønskede tilslutning på jumperen (fig. 23):
– Jumper åben (A): Inverter-tilkobling med plus-batterispænding
Inverteren tændes, når der er et plus-signal på styreledningen.
– Jumper sluttet (B): Inverter-frakobling med plus-batterispænding
Inverteren slukkes, når der er et plus-signal på styreledningen (egner sig f.eks. til klimaanlæg til tag-
montering). Hvis der ikke er noget signal, arbejder inverteren i funktionen, der var aktiveret forinden.
•Montér beskyttelseskappen (fig. 21).
IT
NL
DA
AVigtigt!
Styreledningen skal være sikret med en egnet sikring (≤1 A).
•Tilslut styreledningen (12 V eller 24 V) til tilslutningen (fig. 14) på fjernbetjeningen.
Betjening
•Tænd eller sluk inverteren med tasten „Push“ (fig. 12).
Bruksanvisning
Fjärrkontrollen MCR9 används för påslagning/avstängning av följande växelriktare via ”Remote Port II” (se även
bruksanvisningen till växelriktaren):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Lysdioder
Den röda lysdioden (bild 11) på framsidan signalerar följande lägen:
•Lyser konstant: växelriktaren är påslagen.
•Blinkar snabbt: växelriktaren slås på genom plus-batterispänning.
•Blinkar långsamt: växelriktaren stängs av genom plus-batterispänning.
Anslutning
•Anslut en ände av RJ-11-kabeln till uttaget ”To Inverter” (bild 22).
•Anslut den andra änden av RJ-11-kabeln till ”Remote Port II” på växelriktaren.
Påslagning/avstängning via extern signal
Fjärrkontrollen möjliggör påslagning/avstängning av växelriktaren via en extern signal:
•Lossa de två krysspårskruvarna och ta bort skyddet (bild 21).
•Ställ in önskad anslutning med bygeln (bild 23):
– Bygel öppen (A): växelrikteran slås på genom plus-batterispänning
Växelriktaren slås på vid plussignal i styrkabeln.
– Bygel sluten (B): växelrikteran stängs av genom plus-batterispänning
Växelriktaren stängs av vid plussignal i styrkabeln (lämpligt t.ex. för takmonterade klimatanläggningar). När
det inte finns någon signal arbetar växelriktaren enligt tidigare aktiverad funktion.
•Montera skyddet (bild 21).
AObservera!
Styrkabeln måste säkras med en lämplig säkring (≤1 A).
•Anslut styrkabeln (12 V eller 24 V) till anslutningen (bild 14) på fjärrkontrollen.
Användning
•Slå på och av växelriktaren med knappen ”Push” (bild 12).
Bruksanvisning
Fjernkontrollen MCR9 egner seg for inn-/utkobling av følgende vekselrettere via «Remote Port II» (se også bruks-
anvisningen til vekselretteren):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Indikeringer
Den røde lysdioden (fig. 11) på framsiden indikerer følgende tilstander:
•Kontinuerlig lys: Vekselretteren er slått på.
•Blinker hurtig: Vekselretter-innkobling fra pluss-batterispenning.
•Blinker sakte: Vekselretter-utkobling fra pluss-batterispenning.
Tilkobling
•Plugg en side av RJ-11-kabelen inn i kontakten «To Inverter» (fig. 22).
•Plugg den andre siden av RJ-11-kabelen inn i «Remote Port II» på vekselretteren.
Slå på/av via et eksternt signal
Fjernkontrollen muliggjør valgfri inn-/utkobling av vekselretteren via et eksternt signal:
•Løsne begge stjerneskruene og ta av beskyttelsesdekslet (fig. 21).
•Still inn ønsket tilkobling på jumperen (fig. 23):
– Jumper åpen (A): Vekselretter-innkobling fra pluss-batterispenning
Vekselretteren blir slått på når det er et plussignal på styreledningen.
– Jumper lukket (B): Vekselretter-utkobling fra pluss-batterispenning
Vekselretteren blir avslått når det er et plussignal på styreledningen (f. eks. egnet for takklimaanlegg). Når det
ikke er noe signal, arbeider vekselretteren i den tidligere aktiverte funksjonen.
•Monter beskyttelsesdekslet (fig. 21).
Merk!
Styreledningen må sikres med en egnet sikring (≤1 A).
•Koble styreledningen (12 V eller 24 V) på tilkoblingen (fig. 14) til fjernkontrollen.
Betjening
•Koble vekselretteren inn eller ut med knappen «Push» (fig. 12).
Käyttöohje
Kaukosäädin MCR9 sopii seuraavien vaihtosuuntaajien käynnistykseen/sammuttamiseen ”Remote Portin” kautta
(katso myös vaihtosuuntaajan käyttöohje):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Näytöt
Punainen LED (kuva 11) etupuolella osoittaa seuraavia tiloja:
•Jatkuva valo: Vaihtosuuntaaja on kytketty päälle.
•Nopea vilkku: Vaihtosuuntaajan päällekytkentä plus-akkujännitteen kautta.
•Hidas vilkku: Vaihtosuuntaajan poiskytkentä plus-akkujännitteen kautta.
Liittäminen
•Työnnä RJ-11-johdon toinen puoli liittimeen ”To Inverter” (kuva 22).
•Työnnä RJ-11-johdon toinen puoli vaihtosuuntaajan ”Remote Port II” -liittimeen.
Käynnistys/sammutus ulkoisella signaalilla
Kaukosäädin mahdollistaa vaihtosuuntaajan optionaalisen päälle-/poiskytkennän ulkoisella signaalilla:
•Avaa molemmat ristipääruuvit ja ota suojus (kuva 21) pois.
•Aseta jumpperi (kuva 23) haluamaasi liitäntään:
– Jumpperi auki (A): Vaihtosuuntaajan päällekytkentä plus-akkujännitteellä
Vaihtosuuntaaja kytketään päälle, kun ohjausjohdossa on plussignaali.
– Jumpperi kiinni (B): Vaihtosuuntaajan poiskytkentä plus-akkujännitteellä
Vaihtosuuntaaja kytketään pois, kun ohjausjohdossa on plussignaali (sopii esim. kattoilmastointilaitteille). Jos
signaalia ei ole, toimii vaihtosuuntaaja aikaisemmin aktivoidulla toiminnolla.
•Asenna suojus (kuva 21).
SV
NO
FI
AHuomio!
Ohjausjohto tulee olla suoj 1 A).attu sopivalla sulakkeella (≤
•Liitä ohjausjohto (12 V tai 24 V) kaukosäätimen (kuva 14) liitäntään.
Käyttö
•Kytke vaihtosuuntaaja päälle tai pois näppäimellä ”Push” (kuva 12).
Инструкция по эксплуатации
Пульт дистанционного управления MCR9 служит для включения и выключения следующих инверторов через
порт «Remote Port II» (см. также инструкцию по эксплуатации инвертора):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP 2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI 2312T, MSI2324T,
MSI3512T, MSI3524T
Индикаторы
Красный индикатор (рис. 11) на лицевой панели указывает на следующие состояния:
•Горит непрерывно: Инвертор включен.
•Частое мигание: Включение инвертора через положительный полюс напряжения батареи.
•Редкое мигание: Выключение инвертора через положительный полюс напряжения батареи.
Подключение
•Вставьте один конец кабеля RJ-11 в гнездо «To Inverter» (рис. 22).
•Вставьте другой конец кабеля RJ-11 в порт «Remote Port II» на инверторе.
Подключение/отключение через внешний источник сигналов
Пульт дистанционного управления позволяет подключить инвертор к внешнему источнику сигналов:
•Ослабьте оба винта с крестообразным шлицем и снимите защитный колпачок (Рис. 21).
•С помощью перемычки установите (рис. 23) требуемое подключение:
– Перемычка разомкнута (A): Включение инвертора через положительный полюс напряжения батареи
Как только на положительном сигнале появляется управляющее напряжение, инвертор включается и оста-
ется включенным, пока поступает положительный сигнал.
– Перемычка замкнута (B): Выключение инвертора через положительный полюс напряжения батареи
Инвертор выключается, если управляющее напряжение на положительном сигнале (например, подходит
для накрышных кондиционеров). Если сигнала нет, инвертор работает в выбранном ранее режиме.
•Установите защитный колпачок (рис. 21).
AВнимание!
Управляющее напряжение должно быть подключено через предохранитель требуемого номинала
( 1 A).≤
•Подсоедините управляющее напряжение (12 В или 24 В) к разъему (рис. 14) дистанционного управления.
Использование
•Включите или выключите инвертор кнопкой «Push» (рис. 12).
Instrukcja obsługi
Pilot MCR9 służy do włączania/wyłączania inwertera za pomocą „portu zdalnego” (zob. też instrukcja obsługi inwer-
tera):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP 2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI 2312T, MSI2324T,
MSI3512T, MSI3524T
Wyświetlanie
Znajdująca się z przodu czerwona dioda LED (rys. 11) informuje o następujących stanach:
•Ciągłe świecenie: Inwerter jest włączony.
•Szybkie miganie: inwertera przez napięcie na plusie akumulatora.Włączenie
•Powolne miganie: Wyłączenie inwertera przez napięcie na plusie akumulatora.
Podłączanie
•Jedną stronę kabla RJ-11 należy umieścić w gnieździe „To Inverter” (rys. 22).
•Drugą stronę kabla RJ-11 podłączyć do „Remote Port II” inwertera.
Włączanie/wyłączanie przez sygnał zewnętrzny
Pilotem można opcjonalnie włączać/wyłączać inwerter za pośrednictwem sygnału zewnętrznego:
•Odkręcić obie śruby o łbie krzyżowym i zdjąć zatyczkę ochronną (rys. 21).
•Na zworze (rys. 23) ustawić żądane przyłącze:
– Zwora rozwarta (A): Włączenie inwertera przez napięcie na plusie akumulatora
Inwerter włącza się przez sygnał plusa na przewodzie sterującym i pozostaje włączony, tak długo jak utrzy-
muje się sygnał plusa.
– Zwora zwarta (B): Wyłączenie inwertera przez napięcie na plusie akumulatora
Inwerter wyłącza się, gdy na przewodzie sterującym przyłożony zostanie sygnał plusa (odpowiednie zastoso-
wanie np. do klimatyzatorów dachowych). Gdy sygnał nie zostanie przyłożony, inwerter pracuje we wcze-
śniej aktywowanej funkcji.
•Zamontować zatyczkę ochronną (rys. 21).
AUwaga!
Przewód sterujący musi być 1 A).zabezpieczony odpowiednim bezpiecznikiem (≤
•Podłączyć przewód sterujący (12 V lub 24 V) do przyłącza (rys. 14) pilota.
Obsługa
•Inwerter włącza się i wyłącza za pomocą przycisku „Push” (rys. 2).1
Návod na obsluhu
Diaľkové ovládanie MCR9 je úcich striedačov cez „Remvhodné na zapínanie a vypínanie nasleduj ote Port II“ (pozrite
si tiež návod na obsluhu striedača):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP 2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI 2312T, MSI2324T,
MSI3512T, MSI3524T
Indikátory
Červená LED dióda (obr. 11) na prednej strane signalizuje nasledujúce stavy:
•Trvalo svieti: Striedač je zapnutý.
•Rýchle blikanie: Zapnutie striedača cez kladné napätie batérie
•Pomalé blikanie: Vypnutie striedača cez kladné napätie batérie
Zapojenie
•Zasuňte jednu stranu kábla RJ-11 do zdierky „To Inverter“ (obr. 22).
•Zasuňte druhú stranu kábla RJ-11 do „Remote Port II“ striedača.
RU
PL
SK
Zapnutie a vypnutie prostredníctvom externého signálu
Diaľkové ovládanie umožňuje voliteľné zapínanie níctvom externého signálu:a vypínanie striedača prostred
•Uvoľnite obidve krížové skrutky a odoberte ochranný kryt (obr. 21).
•Nastavte na prepínači (obr. 23) požadované pripojenie:
– Otvorený prepínač (A): Zapnutie striedača cez kladné napätie batérie
Striedač sa zapína kladným signálom na riadiacom kábli a zostane zapnutý, pokým je prítomný kladný signál.
– Zatvorený prepínač ( striedača cez kladnéB): Vypnutie napätie batérie
Striedač sa vypne, keď je na riadiacom kábli prítomný kladný signál (vhodné napr. pre strešné klimatizácie).
Ak nie je prítomný žiadny signál, striedač pracuje v predchádzajúcej aktivovanej funkcii.
•Namontujte ochranný kryt (obr. 21).
APozor!
Riadiaci kábel musí byť zaistený vhodnou poistkou ( 1 A).≤
•Pripojte riadiaci kábel (12 V alebo 24 V) k prípojke (obr. 14) diaľkového ovládania.
Obsluha
•Striedač zapnite alebo vypnite tlačidlom „Push“ (obr. 12).
Návod k obsluze
Dálkový ovladač MCR9 je vhodné k zapnutí a vypnutí následujících měničů pomocí portu „Remote Port II“ (viz též
návod k obsluze měniče):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Indikace
Červená LED (obr. 11) na přední straně informuje o následujících stavech:
•Trvale svítí: Měnič je zapnutý.
•Rychlé blikání: Zapnutí měniče kladným napětím baterie.
•Pomalé blikání: Vypnutí měniče kladným napětím baterie.
Připojení
•Zapojte jeden konec kabelu RJ-11 do zdířky „To Inverter“ (obr. 22).
•Zapojte druhý konec kabelu RJ-11 do portu „Remote Port II“ měniče.
Zapnutí/vypnutí přes externí signál
Dálkový ovladač umožní volitelné zapnutí/vypnutí měniče přes externí signál:
•Povolte oba šrouby s křížovou drážkou a sejměte ochranné víčko (obr. 21).
•Na propojce (obr. 23) nastavte požadované připojení:
– Odpojený můstek (A): Zapnutí měniče kladným napětím baterie
Měnič se zapne kladným signálem na řídicím vedení a zůstane zapnutý po dobu přítomnosti kladného
signálu.
– Zapojený můstek (B): Vypnutí měniče kladným napětím baterie
Měnič se vypne, pokud je na řídicím vedení přítomen kladný signál (vhodné např. pro střešní klimatizace).
Pokud není přítomen žádný signál, pracuje měnič v dříve aktivované funkci.
•Namontujte ochranné víčko (obr. 21).
APozor!
Řídicí vedení musí být jištěno vhodnou pojistkou (≤1 A).
•Připojte řídicí vedení (12 V nebo 24 V) k přípojce (obr. 14) dálkového ovladače.
Obsluha
•Zapněte nebo vypněte měnič tlačítkem „Push“ (obr. 12).
Használati utasítás
Az MCR9 távirányító a „Remote Port II” segítségével a következő inverterek be-/kikapcsolására alkalmas (lásd az
inverter kezelési útmutatóját is):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Kijelzések
Az elöl látható piros LED (1. ábra, 1) a következő állapotokat jelzi ki:
•Folyamatosan világít: az inverter be van kapcsolva.
•Gyors villogás: Inverter-bekapcsolása pozitív akkumulátorfeszültséggel.
•Lassú villogás: Inverter-kikapcsolása pozitív akkumulátorfeszültséggel.
Csatlakoztatás
•Dugja be az RJ-11 kábel egyik végét a „To Inverter” aljzatba (2. ábra, 2).
•Illessze be az RJ-11 kábel másik végét az inverter „Remote Port II” aljzatába.
Be/ki kapcsolás külső jellel
A távirányító lehetővé teszi az inverter opcionális be/ki kapcsolását egy külső jel használatával:
•Oldja meg a két csillagcsavart és vegye le a védőkupakot (2. ábra, 1).
•Állítsa be a Jumperen (2. ábra, 3) a megfelelő csatlakozást:
– Jumper nyitva (A): Inverter-bekapcsolása pozitív akkumulátorfeszültséggel
A vezérlővezeték pozitív jele bekapcsolja az invertert és mindaddig bekapcsolva marad, amíg a pozitív jel
megvan.
– Jumper zárva (B): Inverter-kikapcsolása pozitív akkumulátorfeszültséggel
Ha a vezérlés vezetékén pozitív jel van, akkor az inverter kikapcsol (pl. tetőklíma-berendezésekhez alkalmas).
Ha nincs jel, akkor az inverter a korábban aktív funkciónak megfelelően üzemel tovább.
•Szerelje fel a védőkupakot (2. ábra, 1).
AFigyelem!
A vezérlővezetéket egy megfelelő biztosítékkal (≤1 A) kell biztosítani.
•Kapcsolja rá a vezérlővezetéket (12 V vagy 24 V) a távirányító csatlakozójára (1. ábra, 4).
Kezelés
•Az invertert a „Push“ (1ábra 2) megnyomásával kapcsolhatja be vagy ki.
CS
HU

Produktspecifikationer

Varumärke: Dometic
Kategori: Inte kategoriserad
Modell: SinePower MCR9

Behöver du hjälp?

Om du behöver hjälp med Dometic SinePower MCR9 ställ en fråga nedan och andra användare kommer att svara dig


Inte kategoriserad Dometic Manualer

Dometic

Dometic EWS 300 Bruksanvisning

26 September 2024
Dometic

Dometic SinePower MCR7 Bruksanvisning

26 September 2024
Dometic

Dometic SinePower MCR9 Bruksanvisning

26 September 2024
Dometic

Dometic CI21 Bruksanvisning

24 September 2024
Dometic

Dometic Cool-Ice CI 85 Bruksanvisning

24 September 2024
Dometic

Dometic Cool-Ice WCI 70 Bruksanvisning

24 September 2024
Dometic

Dometic Cool-Ice CI 85W Bruksanvisning

24 September 2024
Dometic

Dometic Cool-Ice CI 70 Bruksanvisning

24 September 2024
Dometic

Dometic PJS118 Bruksanvisning

24 September 2024
Dometic

Dometic SC1230 Bruksanvisning

24 September 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips

Philips 43PUL7672 Bruksanvisning

27 Oktober 2024
Manhattan

Manhattan 461504 Bruksanvisning

27 Oktober 2024
Sungrow

Sungrow SG125HV Bruksanvisning

27 Oktober 2024
Schneider

Schneider CCT724319 Bruksanvisning

27 Oktober 2024
Technoline

Technoline WS 250 Bruksanvisning

27 Oktober 2024
Livarno

Livarno IAN 354423 Bruksanvisning

27 Oktober 2024
Kupper

Kupper 12152 Bruksanvisning

27 Oktober 2024
JennAir

JennAir CARBON24L Bruksanvisning

27 Oktober 2024
Medion

Medion Life E74001 (MD 81035) Bruksanvisning

27 Oktober 2024
POLARIS

POLARIS Sportsman Touring 850 SP (2015) Bruksanvisning

27 Oktober 2024
