Sida 1/58
1
Mod. 5H- 196 N
Typ. 1
HV111C2
Cod. 901015093
Serie: 07121
2776
230V/50HZ
W ma x 3570 W
SERV ICIO ASIS T
ENC IA TE CN
IC A
90 210 501 0
Made in EU
AR46
60
e s p a ñ o l
1
1
Manual de instrucciones
Muy importante: Lee íntegramente este manual antes de utilizar el horno. La documentación y
accesorios, los encontrarás en el interior del horno.
Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.
2
Instalación
Uso

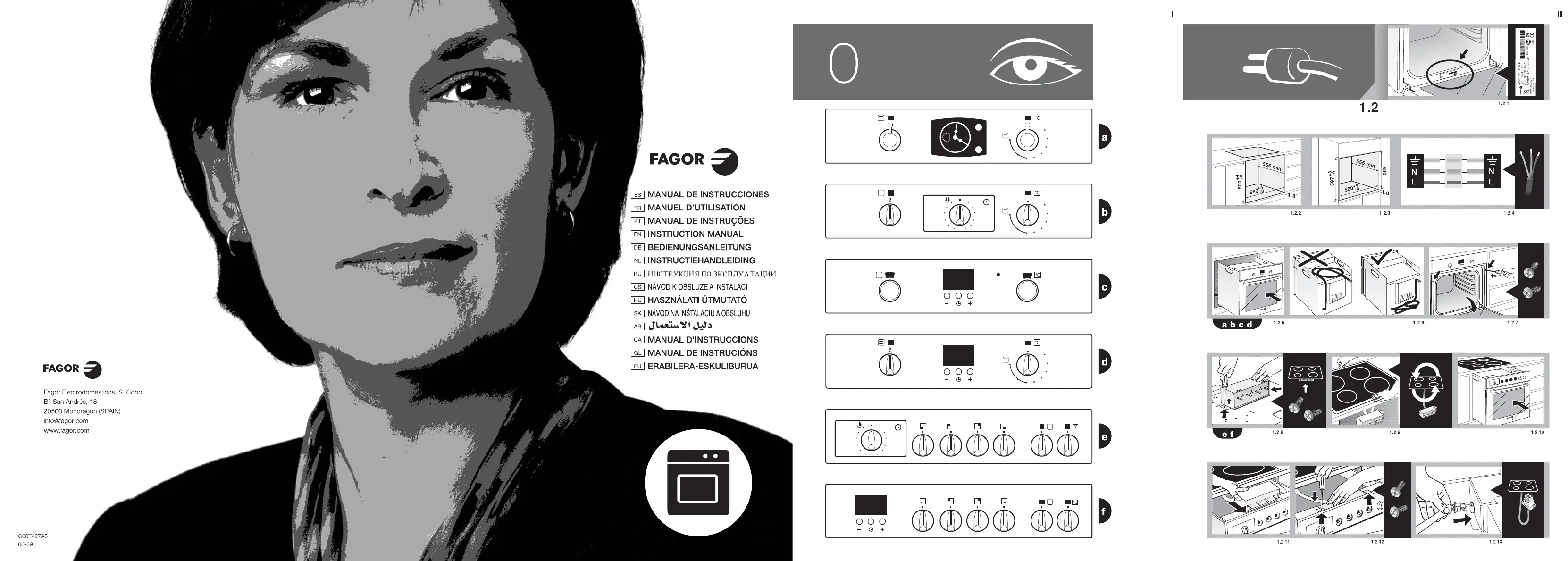

Identifi ca el modelo de tu horno (“ ”, “ ”, “ ”, a b c
“ ”, “ ”, “ ”) comparando el panel de mandos de d e f
tu aparato con el de las ilustraciones.
1.1 Desembalaje. Retira todos los elementos de
protección.
1.2 Conexión a la red eléctrica. Ten siempre
en cuenta los datos de la placa de
características (1.2.1) y las medidas del
mueble en el que se va encastrar el horno
(1.2.2, 1.2.3).
Hornos independientes: el aparato debe
conectarse a la red mediante una conexión
fi ja monofásica, en la cual, la conexión
neutro (color azul) con neutro debe quedar
garantizada (1.2.4). Introduce el horno en
el hueco cuidando que el cable sobrante
no quede en la parte superior (1.2.5, 1.2.6).
Sujétalo al mueble con los dos tornillos
suministrados (1.2.7).
Hornos polivalentes para placas
vitrocerámicas: el horno sólo se instalará
con las placas vitrocerámicas recomendadas
por el fabricante con el fi n de evitar un
peligro. Coloca la placa de cocción encima
de la encimera y suelta la caja de los
conmutadores (1.2.8). Introduce la placa
en el hueco de la encimera cumpliendo
los requisitos de instalación (ver manual
de la placa) (1.2.9). Introduce el horno en
el hueco del mueble dejando espacio para
su manipulación (1.2.10). Atornilla la caja
al horno (1.2.11, 1.2.12). Conecta la placa
al horno (1.2.13). Introduce el horno hasta
el fondo y sujétalo con los dos tornillos
suministrados (1.2.14, 1.2.15). Coloca a
presión los suplementos de los mandos,
según el tipo de foco de calor (1.2.16) y los
mandos (1.2.17).
Conjunto Horno + placa: conecta el
horno a la red (1.2.4). Introduce la placa
0
Identifi cación
en el hueco de la encimera cumpliendo los
requisitos de instalación (ver manual de
la placa) (1.2.18). Introduce el horno en el
hueco del mueble dejando espacio para
la manipulación (1.2.10). Conecta la placa
al horno (1.2.19). Introduce el horno hasta
el fondo y sujétalo con los dos tornillos
suministrados (1.2.14, 1.2.15).
Antes de utilizar tu nuevo horno por primera
vez caliéntalo en vacío (sin alimento, en
posición , 250ºC y 30 minutos de duración).
Puede producir humo o mal olor (es normal
debido al calentamiento de restos de grasa, etc).
Una vez se haya enfriado, efectúa una limpieza
previa pasando por el interior un paño húmedo.

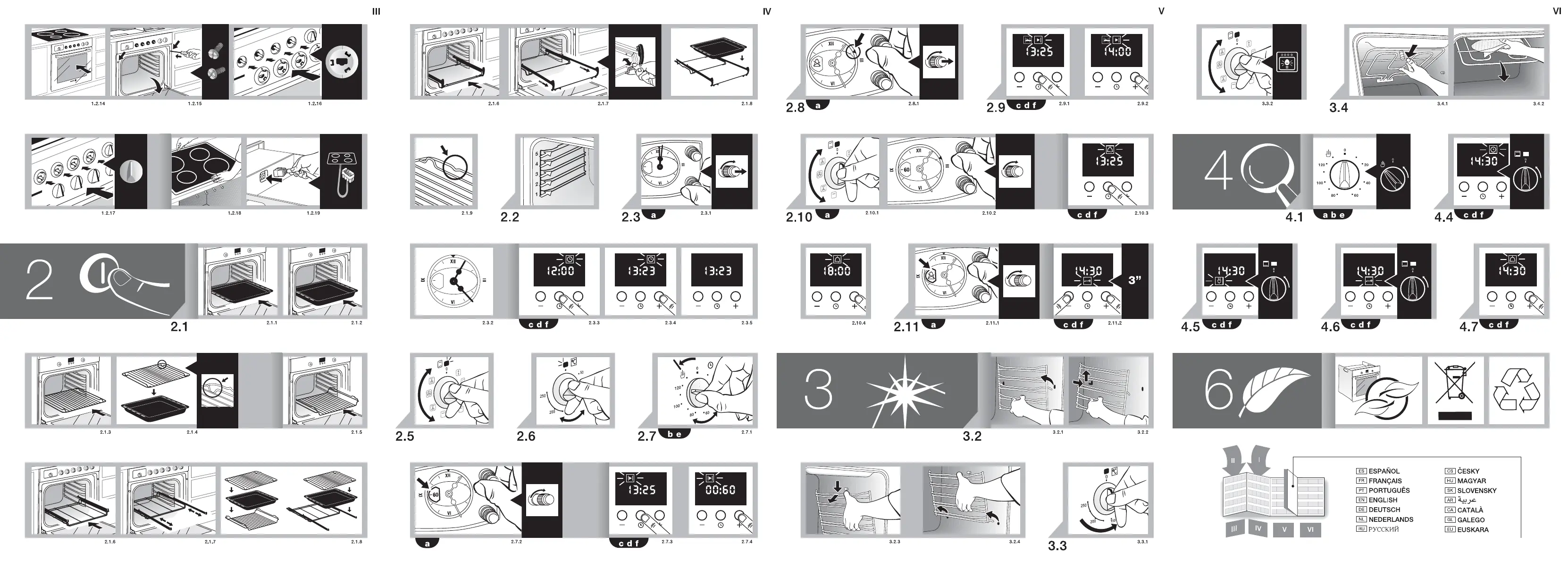

2.1 Accesorios. Según modelo, dispones de
Bandeja Estándar (2.1.1), Bandeja
Profunda (2.1.2) y Parrilla Estándar
(2.1.3) que funcionan de forma
independiente. Además puedes combinar
cualquier bandeja con la parrilla estándar
(2.1.4) formando un conjunto. La
Parrilla de extracción parcial (2.1.5) y la
Parrilla de extracción total (2.1.6, 2.1.7) son
el soporte de las bandejas o conjunto (2.1.8).
Ten en cuenta la posición de las parrillas al
introducirlos en el interior. Disponen de topes
laterales antivuelco (2.1.9).
2.2 Posición accesorio. Dispones de 5
posiciones para colocar los accesorios
.
2.3 Ajuste de hora. Reloj convencional: Tira
del mando inferior y gira hacia la derecha
(2.3.1). Ajusta la hora (2.3.2). Reloj digital:
pulsa la tecla y se pondrá a parpadear
(2.3.3). Ajusta la hora con las teclas
, (2.3.4). Después de unos segundos
dejará de parpadear (2.3.5).
Nota: vuelve a ajustar la hora después de un corte
de suministro eléctrico o por cambio horario.
2.4 Alimento a cocinar. Introduce el alimento
en el horno. Selecciona el accesorio(s) y
su posición, previa consulta de la tabla de
cocción. Cierra la puerta.
