Montageanleitung (de)
737 671 / 2008-09NH
†‡
Sensorhalte
r
SL-DSM-63-B Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
13104d_1
1 Sensorhalter (2x)
SL-DSM-63-B
2 Senkschraube (2x)
M3x4
13104d_2
Nicht im Lieferumfang:
3 Näherungsschalter (2x)
SME/SMT-8…
Hinweis
Bei Zugbelastungen können die Leitungen brechen.
•Fixieren Sie die Leitungen der Näherungsschalter 3.

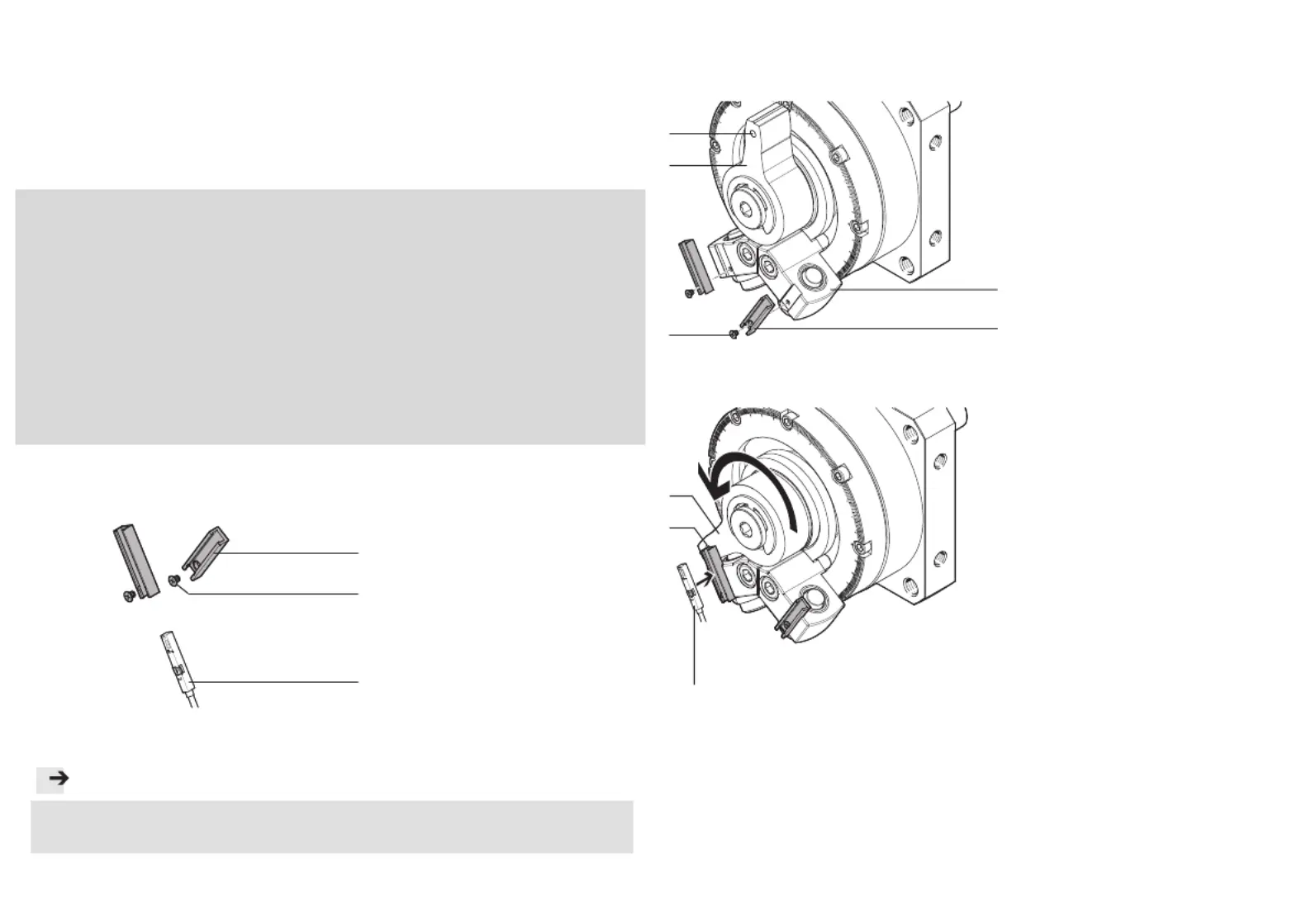

2. Montage
13104d_3
•Befestigen Sie die Sensor-
halter 1 in der Nut des
Dämpferhalters (A) mit den
Schrauben 2. Halten Sie
das zulässige Anziehdreh-
moment ein.
Im Anschlaghebel (C) befindet
sich der Magnet (B) der zur Po-
sitionserkennung dient.
13104d_4
•Schwenken Sie den An-
schlaghebel (C) in die ge-
wünschte Endlage.
•Platzieren Sie den Nähe-
rungsschalter 3 in der Nut
des Sensorhalters 1.
•Positionieren Sie den Nähe-
rungsschalter 3 in der Nut
so, dass er in der Endlage
des Anschlaghebels (C)
schaltet.
•Befestigen Sie den Nähe-
rungsschalter 3 gemäß sei-
ner Bedienungsanleitung.
2
1
A
1
2
B
3
C
0,8 Nm _ 30%
C
B
3
Festo SE & Co. KG
Assembly instructions (en)
737 671 / 2008-09NH
†‡
Sensor retaine
r
SL-DSM-63-B Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts list
13104d_1
1 Sensor retainer (2x)
SL-DSM-63-B
2 Countersunk screw (2x)
M3x4
13104d_2
Not included in scope of
delivery:
3 Proximity sensor (2x)
SME/SMT-8…
Note
The cables may break if overstressed.
•Fasten the cables of the proximity sensor 3.
2. Assembly
13104d_3
•Fasten the sensor retainer 1
in the groove of the cushion-
ing mount (A) with the
screws 2. Maintain the
permitted tightening torque.
The magnet (B) which serves for
position recognition is situated
in the stop lever (C).
13104d_4
•Swing the stop lever (C) into
the desired end position.
•Place the proximity
sensor 3 in the groove of
the sensor retainer 1.
•Position the proximity sen-
sor 3 in the groove so that it
switches in the end position
of the stop lever (C).
•Fasten the proximity
sensor3 in accordance with
the operating instructions.
2
1
A
1
2
B
3
C
0.8 Nm _ 30%
C
B
3
Festo SE & Co. KG
