GEBRUIKSAANWIJZING VOOR HET
BEDIENEN VAN UW AIRCONDITIONER.
VOOR DE FUJI ELECTRIC AIRCONDITIONER BEDIENING
VAN HET TYPE AR-JW17

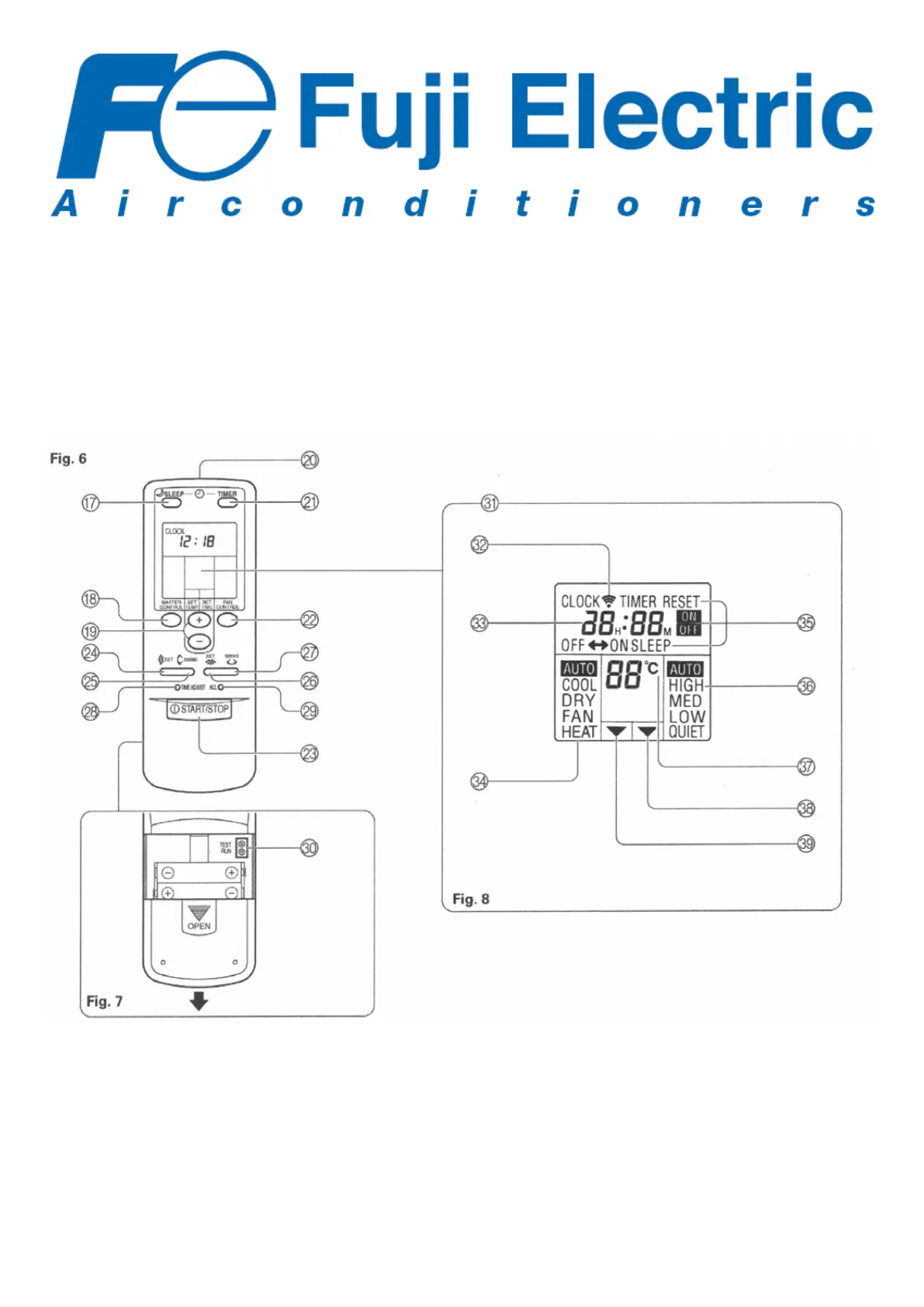

Voorkant (figuur 6)
17. SLAAP knop (sleep)
18. BEHEERS knop (master control)
20. TEMEPRATUUR INSTELLINGS knop
(set temp)
20. Signaal zender
21. knop TIJDKLOK
22. knop LUCHTSTROOM
23. START / STOP knop
24. INSTELLINGS knop VERTICALE LUCHT-
STROOM
25. SWING knop VERTICALE LUCHTSTROOM
26. INSTELLINGS knop HORIZONTALE LUCHT-
STROOM
27. SWING knop HORIZONTALE LUCHT-
STROOM
28. knop voor het INSTELLEN van de TIJD
29. ACL knop (All CLear = Reset)
Achterkant (figuur 7)
30. TEST knop (test run)32.
Display afstandsbediening (figuur 8)
32. Zender indicatie
33. Scherm van de klok
34. Scherm werkingsfunctie
35. Scherm tijdklok functie
36. Scherm ventilatie snelheid
37. Scherm ingestelde temperatuur
38. Indicatie ingestelde tijdklok
40. Indicatie ingestelde temperatuur
De tijd instellen.
1. Druk op de tijd aanpassen knop (time adjust).
Gebruik de punt van een balpen of een ander klein voorwerp om de knop
in te drukken.
2. Gebruik de TIJD INSTELLEN knoppen (set time) om de
klok aan te passen aan de huidige tijd.
Knop +: Op drukken om de tijd vooruit te zetten.
Knop -: Op drukken om de tijd achteruit te zetten.
3. Druk nogmaals op de tijd aanpassen knop (time adjust).
Dit bevestigt de tijd instelling en start de klok.
De werkingsfunctie instellen.
1. Druk op de START / STOP knop.
De binnenunit WERKINGS indicatie lamp (groen of rood) gaat branden.
2. Druk op de beheers knop voor de gewenste functie.
Elke keer dat de knop wordt ingedrukt veranderd de functie in de
volgende volgorde:
AUTOMATISCH-KOELEN-DROGEN-VERWARMEN-VENTILATIE
Na ongeveer 3 seconden zal het volledige scherm weer verschijnen.
De temperatuur instellen.
Druk op de TEMPERATUUR INSTELLINGS KNOP.
Knop +: Op drukken om de thermostaatinstellingen te verhogen.
Knop -: Op drukken om de thermostaatinstellingen te verlagen.
Thermostaat instellingsoverzicht:
AUTOMATISCH (auto)………………………18 30 ◦C-
Verwarmen (heating)…...……………………..16 30 ◦C-
Koelen / Drogen (cooling / dry)…………….....18 30 ◦C-
De Thermostaat kan niet gebruikt worden om de kamer temperatuur in te
stellen tijdens de ventilatie. (De temperatuur verschijnt niet op het scherm
van de afstandsbediening). Ongeveer na 3 seconden later zal het volledi-
ge scherm weer verschijnen.
De ventilatiesnelheid instellen
Druk op de LUCHTSTROOM knop (fan control).
Elke keer dat de dat de knop ingedrukt wordt, veranderd de luchtstroom in
de volgende Volgorde:
AUTOMATISCH-HOOG-MEDIUM-LAAG- STIL
Ongeveer 3 seconden later zal het volledige scherm weer verschijnen.
Instellen op AUTOMATISCH (auto):
Verwarmen : De ventilatie werkt zo dat er de optimale circulatie van war-
me lucht ontstaat. De ventilatie werkt echter op erg lage snelheid
wanneer de temperatuur van de lucht circulatie van de binnenunit
laag is.
Koelen : Als de kamertemperatuur bereikt wordt de ventilatie snelheid
langzamer.
Over de automatische werkingsfunctie:
● Wanneer de functie AUTOMATISCHE OMSCHAKELING (auto change-
over) is geselecteerd, zal de airconditioner de geschikte werkingsfunctie
kiezen (Koelen of Verwarmen) volgens de aanwezige kamertemperatuur.
● Wanneer de functie AUTOMATISCHE OMSCHAKELING als eerste is
geselecteerd, zal de ventilator voor ongeveer 1 minuut op lage snelheid
werken terwijl de unit de actuele condities van de kamer vaststelt en over-
eenkomstig de juiste werkingsfunctie kiest.
● Wanneer de airconditioner bijna de kamertemperatuur heeft bereikt die
is ingesteld met de thermostaat, begint hij de controlerende werking .
Tijdens de controlerende werkingsfunctie, werkt de ventilator op een lage
snelheid. Wanneer de kamertemperatuur later veranderd zal de airconditi-
oner nogmaals de geschikte werkingsfunctie (Verwarmen, Koelen) rege-
len om de kamertemperatuur te bereiken die staat ingesteld op de ther-
mostaat. (Het controlerende werkingsoverzicht tussen de thermostaat
instelling scheelt +/- 2◦C.)
Wanneer de automatisch geselecteerde functie door de unit niet naar
wens is, kies dan een andere functie.
De tijdklok instellen (aan/uit)
1. Druk op de START / STOP knop
(Als de unit al werkt ga dan door naar stap 2).
De binnenunit WERKINGS indicatie lamp (rood) gaat aan.
2. Druk op de TIJDKLOK knop (timer) om de tijdklok
UIT (off) of tijdklok AAN (on) te selecteren.
Elke keer dat de knop wordt ingedrukt veranderd de tijdklok functie
in de volgende volgorde:
OPNIEUW OPSTARTEN-UIT- -PROGRAMMEER AAN
De binnenunit TIJDKLOK indicatie lamp (groen) gaat branden.
3 Gebruik de TIJD INSTELLINGS knoppen om de
gewenste AAN tijd of UIT tijd in te stellen.
Stel de tijd in wanneer het scherm van de tijd knippert (het scherm
zal ongeveer 5 seconden blijven knipperen).
Knop +: Op drukken om de tijd vooruit te zetten.
Knop -: Op drukken om de tijd achteruit te zetten.
Ongeveer 5 seconden later verschijnt het volledige scherm.
Het gebruik van de programmeeertijdklok:
1. Druk op de START / STOP knop
(als de unit al werkt ga dan door naar stap 2).
De binnenunit WERKINGS indicatie lamp (rood)
gaat branden.
2. Stel de gewenste tijd in voor de TIJDKLOK UIT en
TIJDKLOK AAN.
Zie de sectie “de tijdklok instellen (aan/uit)” om de
gewenste functie en tijd in te stellen.
Ongeveer 3 seconden later verschijnt het volledige scherm.
De binnenunit TIJDKLOK indicatie lamp (groen) gaat branden.
3. Druk op de TIJDKLOK knop (timer) om de werking van de PROGRAM-
MEEER tijdklok te selecteren (een van beiden UIT-AAN of
UIT-AAN wordt weergegeven).
Het scherm geeft afwisselend “tijdklok UIT”(timer off) en “tijdklok
AAN” (timer on) weer, verander dan om de tijdsinstelling weer te
geven waarvan de werking als eerst komt.
● De PROGRAMMEER tijdklok begint de werking. (als de tijdklok
AAN (timer on) is geselecteerd om als eerst in werking te treden,
stopt de unit met de werking op dit punt.)
Ongeveer 5 seconden later verschijnt het volledige scherm.
Over de programmeertijdklok:
● De PROGRAMMEER tijdklok staat u toe om tijdklok AAN en tijdklok UIT
te gebruiken in een enkel sequentie. Deze sequentie kan een overdracht
bevatten van tijdklok UIT naar tijdklok AAN of van tijdklok AAN naar tijd-
klok UIT binnen een tijdsverloop van 24 uur.
● De tijd die het dichts bij de huidige tijd is de eerste tijdklokfunctie. De
volgorde van de werking is aangegeven door het pijltje op het scherm van
de afstandbediening (UIT->AAN, AAN->UIT).
● Een voorbeeld van de PROGRAMMEER tijdklok is een automatische
uitschakeling van het toestel (TIJDKLOK UIT) na het slapen gaan. De
volgende ochtend stelt de TIJDKLOK AAN de airconditioner terug in wer-
king.
● De tijdklok is ontworpen om de temperatuur in de ruimte aangenaam en
comfortabel te maken op de ingestelde tijden. De airconditioner treedt
automatisch in werking voor de ingestelde tijd zodat de ruimte de gewens-
te temperatuur bereikt heeft op de ingestelde Tijd op de tijdklok.
● Hoe warmer het is in de zomer of hoe kouder het is in de winter, hoe
vroeger de airconditioner in werking treedt:
Tijdens het verwarmen : 45 tot 10 minuten voor de ingestelde tijd
Tijdens het koelen / drogen : 20 tot 10 minuten voor de ingestelde tijd
Tijdens het ventileren : op de ingestelde tijd
Over de ACL knop.
ACL staat voor All CLear. Deze knop is een reset functie. Als u deze knop
indrukt met de punt van een balpen zullen alle ingestelde waarden op de
afstandsbediening terug gezet worden naar de fabrieks instellingen.
Over de test run knop
De test run functie is een fucntie die gebruikt wordt bij de installatie van de
unit. Deze dient dus alleen door de installateur gebruikt te worden, of door

Produktspecifikationer

Varumärke: Fuji Electric
Kategori: Luftkonditionering
Modell: RSW13V
