GW 96 908: RELÈ CONTROLLO TENSIONE

V O LTA G E M O N I T O R I N G R E L AY R E L É D E T E C T O R D E- R E L A I S D E C O N T R Ô L E D E T E N S I O N -

T E N S I Ó N - S PA N N U N G S Ü B E R W A C H U N G

ITALIANO

Funzioni

Controllo sottotensione (UNDER) monofase alternata o continua a soglia regolabile

ed isteresi fissa.

UNDER Controllo sottotensione

Tempi di ritardo

Campo di regolazione

Ritardo all’attivazione -

Segnalazione

LED Verde ON: Presenza tensione di alimentazione

LED Giallo On/Off: Indicazione stato relè di uscita

Specifiche meccaniche

Contenitore plastico autoestinguente IP40

Predisposto per montaggio su barra DIN TS35 in accordo alle EN 50022/EN 60715

Posizione di montaggio: qualsiasi

Terminali di collegamento antiurto in accordo con VBG 4 (con PZ1) IP20

Coppia di chiusura: max 1Nm

Dimensioni cavi collegamento:

1 x 0,5 fino a 2,5mm

2cavo con o senza capicorda

1 x 4mm2cavo senza capicorda

2 x 0,5mm2fino a 1,5mm

2cavo con o senza capicorda

2 x 2,5mm2cavo flessibile

Circuito d'ingresso

Tensione alimentazione: (= tensione controllata)

Morsetti:

230V AC Morsetti E-F3

24V AC Morsetti E-F2 (distanza > 5mm)

24V DC Morsetti E-F1 (+)

Tensione nominale Un: 24V AC/DC, 230V AC

Tolleranza: Dal -25% al +20% della

tensione nominale (U

Potenza dissipata:

230V AC 10VA (0,6 W)

24V AC 1,3VA (0,8 W)

24V DC 0,6W

Frequenza nominale: alternata da 48 a 63Hz

Vita elettrica e meccanica: 100% del le prestazioni del relè di uscita

Tempo di reset: 500ms

Forma d’onda: Continua o alternata sinusoidale

Caduta di tensione: > 60% della tensione d’alimentazione

Capacità di sovraccarico: III (in accordo con IEC 60664-1)

Tensione isolamento: 4 kV

Circuito di uscita

1 Contatto in scambio a potenziale libero

Tensione nominale: 250V AC

Capacità di commutazione: 1250V (5A / 250V)

Fusibile: 5A rapido

Vita meccanica: 20 x 10

6operazioni

Vita elettrica: 2 x 10

5operazioni a 1000 VA di

carico resistivo

Frequenza di commutazione: max 60/min a 100 VA di carico resistivo

max 6/min a 1000 VA di carico resistivo

(in accordo con IEC 60947-5-1)

Categoria sovratensione: III (in accordo a IEC 60664-1)

Tensione isolamento: 4kV

Circuito di controllo

Variabile misurata: Tensione DC o AC sinusoidale da 48 a

63Hz

Grandezza in ingresso: (= alla tensione di alimentazione)

Morsetti:

230V AC Morsetti E-F3

24V AC Morsetti E-F2 (distanza dall’apparecchio

> 5mm)

24V DC Morsetti E-F1(+)

Capacità di sovraccarico: 120% della tensione misurata Un

Resistenza d’ingresso: -

Soglia regolazione Us: Min: 75% ÷ 115% Un

Isteresi: 5%

Tensione sensore: 12V AC

Corrente sensore: max 7 mA

Categoria sovratensione: III (in accordo a IEC 60664-1)

Tensione isolamento: 4kV

Precisione

Valore medio: ± 5% del valore nominale

Precisione di taratura: ± 5% del valore nominale

Precisione di ripetizione: ≤ 2% del valore nominale

Effetto temperatura: 0,05% / °C

Condizioni ambientali

Temperatura ambiente: da -25 a + 55 °C

Temperatura d’immagazzinamento: da -25°C a +70°C

Temperatura di trasporto: da -25°C a +70°C

Umidità relativa: dal 15% al 85% (in accordo con

IEC 60721-3-3 classe 3K3)

Grado d’inquinamento: 2 (in accordo con IEC 60664-1)

ENGLISH

Functions

AC/DC undervoltage monitoring in 1-phase mains with adjustable threshold and

fixed hysteresis.

UNDER Undervoltage monitoring

Time ranges

Adjustment range

Tripping delay (Delay): -

Indicators

Green LED ON: indication of supply voltage

Yellow LED ON/OFF: indication of relay output

Mechanical design

Self extinguishing plastic housing, IP rating IP40

Mounted on DIN rail TS 35 according to EN 50022/EN 60715

Mounting position: any

Shockproof terminal connection according to VBG 4 (PZ1 required), IP rating IP20

Tightening torque: max. 1Nm

Terminal capacity:

1 x 0.5 to 2.5mm² with/without multicore cable end

1 x 4mm² without multicore cable end

2 x 0.5 to 1.5mm² with/without multicore cable end

2 x 2.5mm² flexible cable end

Input circuit

Supply voltage: (= measuring voltage)

Terminals:

230V AC E-F3

24V AC E-F2 (distance > 5mm)

24V DC E-F1(+)

Rated voltage Un: 24V AC/DC, 230V AC

Tolerance: -25% to +20% of U

Rated consumption:

230V AC 10VA (0.6W)

24V AC 1.3VA (0.8W)

24V DC 0.6W

Rated frequency: AC 48 to 63Hz

Duty cycle: 100%

Reset time: 500ms

Wave form: DC, AC Sinus

Drop-out voltage: > 60% of supply voltage

Overvoltage category: III (in accordance with IEC 60664-1)

Rated surge voltage: 4kV

Output circuit

1 potential free change over contact

Rated voltage: 250V AC

Switching capacity: 1250VA (5A / 250V)

Fusing: 5A fast acting

Mechanical life: 20 x 10

6operations

Electrical life: 2 x 10

5operations at 1000VA resistive

load

Switching frequency: max. 60/min at 100VA resistive load

max. 6/min at 1000VA resistive load

(in accordance with IEC 60947-5-1)

Overvoltage category: III (in accordance with IEC 60664-1)

Rated surge voltage: 4kV

Measuring circuit

Measuring variable: DC or AC Sinus, 48 to 63Hz

Measuring input: (= supply voltage)

Terminals:

230V AC E-F3

24V AC E-F2 Distance between the devices must

be greater than 5mm!

24V DC E-F1(+)

Overload capacity: 120% of Un

Input resistance: -

Switching threshold Us: Min: 75% ÷ 115% Un

Hysteresis H: 5%

Sensor voltage: 12V AC

Sensor current: max 7mA

Overvoltage category: III (in accordance with IEC 60664-1)

Rated surge voltage: 4kV

Accuracy

Base accuracy: ± 5% of nominal value

Adjustment accuracy: ± 5% of nominal value

Repetition accuracy: ≤ 2% of nominal value

Temperature influence: 0,05% / °C

Ambient conditions

Ambient temperature: -25 to +55°C

Storage temperature: -25 to +70°C

Transport temperature: -25 to +70°C

Relative humidity: 15% to 85% (in accordance with

IEC 60721-3-3 class 3K3)

Pollution degree: 2 (in accordance with IEC 60664-1)

FRANÇAIS

Fonctions

Contrôle de la sous-tension (UNDER) monophasée alternative ou continue à seuil

réglable et hystérésis fixe.

UNDER Contrôle de la sous-tension

Temps de retard

Champ de réglage

Retard à l'activation: -

Signalisations

Led vert ON : Présence de la tension d'alimentation

Led jaune ON/OFF : Indication de l'état du relais de sortie

Spécifications mécaniques

Boîtier en plastique autoextinguible IP40

Préparé au montage sur rail DIN TS35 conformément à l'EN 50022 et à l'EN60715.

Position de montage : quelconque

Bornes de raccordement antichoc conformément à la VBG 4 (avec PZ1) IP20

Couple de fermeture : max 1 Nm

Dimensions des câbles de raccordement :

1 x 0,5 jusqu'à 2,5 mm² câble avec ou sans cosse

1 x 4 mm² câble sans cosse

2 x 0,5 jusqu'à 1,5 mm² câble avec ou sans cosse

2 x 2,5 mm² câble flexible

Circuit d’entrée

Tension d'alimentation : (= Tension contrôlée)

Bornes :

230 V CA Bornes E-F3

24 V CA Bornes E-F2 (distance > 5 mm)

24 V CC Bornes E-F1(+)

Tension nominale Un: 24V CA/CC, 230V CA

Tolérance : de -25% à +20% de la tension

nominale (Un)

Puissance dissipée :

230 V CA 10 VA (0.6 W)

24 V CA 1.3 VA (0.8 W)

24 V CC 0.6 W

Fréquence nominale : alternative de 48 à 63 Hz

Durée de vie électrique et mécanique : 100% des prestations du relais de sortie

Temps de restauration : 500 ms

Forme d’onde : Continue ou alternative sinusoïdale

Chute de tension : > 60% de la tension d’alimentation

Catégorie de surtension : III (conformément à l'IEC 60664-1)

Tension d'isolement : 4 kV

Circuit de sortie

1 Contact en échange à potentiel libre

Tension nominale : 250 V CA

Capacité de commutation : 1250 VA (5 A / 250 V)

Fusible : 5 A rapide

Durée de vie mécanique : 20 x 106opérations

Durée de vie électrique : 2 x 105o pérations à 1000 VA de

charge résistive

Fréquence de commutation : max 60/mn à 100 VA de charge résistive

max 6/min à 1000 VA de charge résistive

(conformément à l'IEC 60947-5-1)

Catégorie de surtension : III (conformément à l'IEC 60664-1)

Tension d'isolement : 4 kV

Circuit de contrôle

Variable mesurée : Tension CC ou CA sinusoïdale de 48 à

63 Hz

Grandeur en entrée: (= tension d'alimentation)

Bornes :

230 V CA Bornes E-F3

24 V CA Bornes E-F2 (distance de l'appareil

> 5 mm)

24 V CC Bornes E-F1(+)

Capacité de surcharge : 120% de la tension mesurée

Résistance d’entrée : -

Surcharge : Déterminée par la tolérance spécifiée

pour la tension d’alimentation

Résistance d’entrée : -

Seuil de réglage Us : Min: 75% ÷ 115% Un

Hystérésis : 5%

Tension du capteur : 12 V CA

Intensité du capteur : max 7 mA

Catégorie de surtension : III (conformément à l'IEC 60664-1)

Tension d'isolement : 4 kV

Précision

Valeur moyenne : ± 5% de la valeur nominale

Précision d'étalonnage : ± 5% de la valeur nominale

Précision de répétition : ≤ 2% de la valeur nominale

Effet de température : 0,05% / °C

Conditions ambiantes

Température ambiante : de -25 à + 55°C

Température de stockage : de -25 à +70°C

Température de transport : de -25 à +70°C

Humidité relative : de 15 à 85% (conformément à

l'IEC 60721-3-3 classe 3K3)

Degré de pollution : 2 (conformément à l'IEC 60664-1)

ESPAÑOL

Funciones

Control subtensión (UNDER) monofásica alterna o continua de umbral regulable e

histéresis fija.

UNDER Control subtensión

Tiempos de retardo

Campo de regulación

Retardo en la activación: -

Señalizaciones

LED Verde ON: Presencia de tensión de alimentación

LED Amarillo ON/OFF: Indicación estado relé de salida

Especificaciones mecánicas

Carcasa plástica autoextinguible IP40

Preparado para montaje en barra DIN TS35 según EN 50022/EN 60715

Posición de montaje: cualquiera

Terminales de conexión antichoque según VBG 4 (con PZ1) IP20

Par de cierre: máx. 1Nm

Dimensiones cables conexión:

1 x 0,5 hasta 2,5mm2cable con o sin terminal

1 x 4mm2cable sin terminal

2 x 0,5mm2hasta 1,5mm2cable con o sin terminal

2 x 2,5mm2cable flexible

Circuito de entrada

Tensión de alimentación: (= Tensión controlada)

Terminales:

230V CA Bornes E-F3

24V CA Bornes E-F2 (distancia > 5mm)

24V CC Bornes E-F1(+)

Tensión nominal Un: 24V CA/CC, 230V CA

Tolerancia: Del –25% al +20% de la tensión

nominal (UN)

Potencia disipada:

230V CA 10VA (0,6W)

24V CA 1,3VA (0,8W)

24V CC 0,6W

Frecuencia nominal: alterna de 48 a 63Hz

Vida eléctrica y mecánica: 100% de las prestaciones del relé

de salida

Tiempo de reinicio: 500ms

Forma de onda: Continua o alterna sinusoidal

Caída de tensión: > 60% de la tensión de alimentación

Categoría sobretensión: III (según IEC 60664-1)

Tensión de aislamiento: 4 kV

Circuito de salida

1 Contacto conmutado libre de potencial

Tensión nominal: 250V CA

Capacidad de conmutación: 1250VA (5A / 250V)

Fusible: 5A rápido

Vida mecánica: 20 x 10

6operaciones

DATI TECNICI

TECHNICAL DATA

DONNÉES TECHNIQUES

DATOS TÉCNICOS

TECHNISCHE DATEN

90 AM

cod. 7.42.8.808.5

ULTIMA REVISIONE 11/2011

Vida eléctrica: 2 x 10

5operaciones a 1000 VA de

carga resistiva

Frecuencia de conmutación: máx. 60/min a 100VA de carga resistiva

máx. 6/min a 1000 VA de carga resistiva

(según IEC 60947-5-1)

Categoría sobretensión: III (según IEC 60664-1)

Tensión de aislamiento: 4kV

Circuito de control

Variable medida: Tensión CC o CA sinusoidal de 48 a 63HZ

Magnitud en entrada: (= tensión de alimentación)

Bornes:

230V CA Bornes E-F3

24V CA Bornes E-F2 (distancia desde el aparato

>5mm)

24V CC Bornes E-F1(+)

Capacidad de sobrecarga: 120% de la tensión medida Un

Resistencia de entrada: -

Umbral de regulación Us: Min: 75% ÷ 115% Un

Histéresis: 5%

Tensión sensor: 12V CA

Intensidad sensor: máx. 7mA

Categoría sobretensión: III (según IEC 60664-1)

Tensión de aislamiento: 4kV

Precisión

Valor medio: ± 5% del valor nominal

Precisión de calibración: ± 5% del valor nominal

Precisión de repetición: ≤ 2% del valor nominal

E fecto temperatura: 0,05% / °C

Condiciones ambientales

Temperatura ambiente: de -25 a + 55 °C

Temperatura de almacenamiento: de -25°C a +70°C

Temperatura de transporte: de -25°C a +70°C

Humedad relativa: del 15% al 85% (según IEC 60721-3-3

clase 3K3)

Grado de contaminación: 2 (según IEC 60664-1)

DEUTSCH

Funktionen

Unterspannungsuberwachung fur Gleich- und Wechselspannung in 1-̈ ̈

Phasennetzen mit einstellbarem Schwellwert und fix eingestellter Hysterese.

UNDER Unterspannungsüberwachung

Zeitbereiche Einstellbereich

Auslöseverzögerung (Delay): -

Anzeigen

Grune LED ON: Versorgungsspannung liegt an̈

Gelbe LED ON/OFF: Stellung des Ausgangsrelais

Mechanische Ausführung

Gehäuse aus selbstverlöschendem Kunststoff, Schutzart IP40

Befestigung auf DIN-Schiene TS35 gemäß EN 50022/EN 60715

E inbaulage: beliebig

Berührungssichere Zugbügelklemmen nach VBG 4 (PZ1 erforderlich), Schutzart IP20

Anzugsdrehmoment: max. 1Nm

Klemmenanschluss:

1 x 0.5 bis 2.5mm² mit/ohne Aderendhülsen

1 x 4mm² ohne Aderendhülsen

2 x 0.5 bis 1.5mm² mit/ohne Aderendhülsen

2 x 2.5mm² flexibel ohne Aderendhülsen

Versorgungskreis

Versorgungsspannung: (= Messspannung)

Klemmen:

230V AC E-F3

24V AC E-F2 (Abstand > 5mm)

24V DC E-F1(+)

Nennspannung Un: 24V AC/DC, 230V AC

Toleranz: -25% bis +20% von U

Bemessungsverbrauch:

230V AC 10VA (0.6W)

24V AC 1.3VA (0.8W)

24V DC 0.6W

Bemessungsfrequenz: AC 48 bis 63Hz

Einschaltdauer: 100%

Wiederbereitschaftszeit: 500ms

Abfallspannung: > 60% der Versorgungsspannung

Überspannungskategorie: III (nach IEC 60664-1)

Bemessungsstoßspannung: 4 kV

Ausgangskreis

1 potentialfreier Wechsler

Bemessungsspannung: 250V AC

Schaltleistung: 1250VA (5A / 250V)

Absicherung: 5A flink

Mechanische Lebensdauer: 20 x 106Schaltspiele

Elektrische Lebensdauer: 2 x 10

5Schaltspiele bei 1000VA

ohmscher Last

Schalthäufigkeit: max. 60/min bei 100VA ohmscher Last

max. 6/min bei 1000VA ohmscher Last

(nach IEC 60947-5-1)

Überspannungskategorie: III (nach IEC 60664-1)

Bemessungsstoßspannung: 4kV

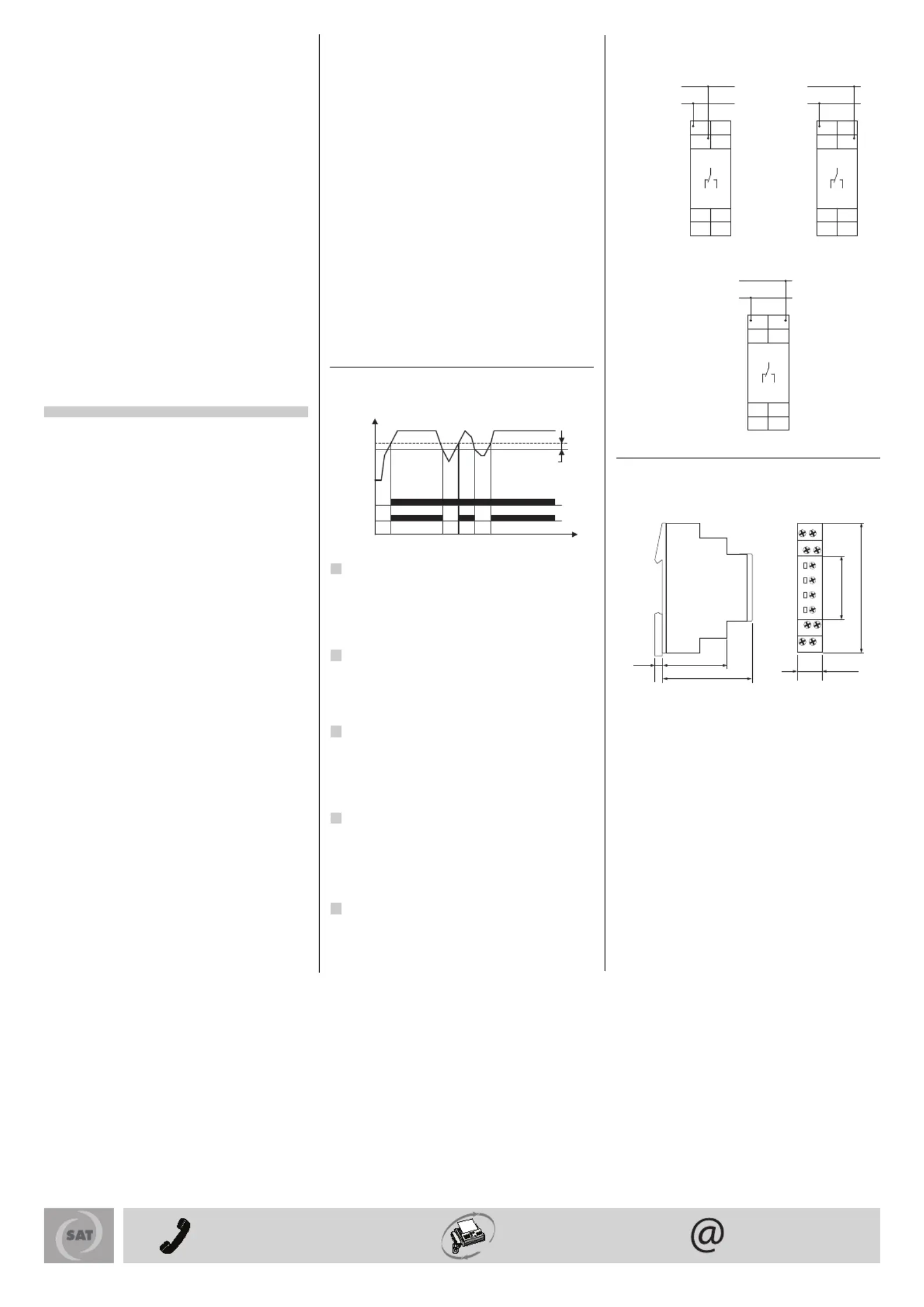

FUNZI ONI

FuNCTIONS

FONCTIONS

FuNCIONES

FUNkTIONEN

LED U

Controllo sottotensione (UNDER)

Quando la tensione di alimentazione è applicata all’apparecchio il relè di uscita R

commuta nella posizione di ON se la tensione misurata è superiore al valore settato dal

potenziometro. Quando la tensione misurata dall’apparecchio scende al di sotto del

valore settato, il relè di uscita R commuta nella posizione di OFF. Il relè commuta

nuovamente nella posizione di ON quando la tensione misurata supera il valore

impostato dal potenziometro, sommato all’isteresi.

Untervoltage monitoring (UNDER)

When the supply voltage U is applied, the output relay R switches into on-position, if

the measured voltage is beyond the adjusted value. When the measured voltage falls

below the adjusted value, the output relay R switches into off-position. The output relay

R switches into on-position again, if the voltage exceeds the adjusted value plus the

hysteresis.

Contrôle de la sous-tension (UNDER)

Lorsque la tension d'alimentation est appliquée à l'appareil, le relais de sortie R

commute sur la position ON si la tension mesurée est supérieure à la valeur de

consigne réglée par le potentiomètre. Lorsque la tension mesurée par l'appareil

descend en dessous de la valeur de consigne, le relais de sortie R commute sur la

position OFF. Le relais commute de nouveau sur la position ON lorsque la tension

mesurée dépasse la valeur imposée par le potentiomètre, sommée à l'hystérésis.

Control subtensión (UNDER)

Cuando la tensión de alimentación se aplica al aparato, el relé de salida R conmuta a

la posición ON si la tensión medida es superior al valor ajustado por el potenciómetro.

Cuando la tensión medida por el aparato desciende por debajo del valor ajustado, el

relé de salida R conmuta a la posición OFF. El relé conmuta nuevamente a la posición

ON cuando la tensión medida supera el valor configurado por el potenciómetro,

sumado a la histéresis.

Unterspannungsüberwachung (UNDER)

Beim Anlegen der Versorgungsspannung U zieht das Ausgangsrelais R an, sofern die

gemessene Spannung über den eingestellten Wert liegt. Unterschreitet die gemessene

Spannung den eingestellten Wert, fällt das Ausgangsrelais R ab.Das Ausgangsrelais R

zieht wieder an, sobald die Spannung den eingestellten Wert plus die Hysterese

überschreitet.

CO LLEGAMENTI - - RACCORDEMENTS -CONNECTIONS

CONEXIONES - ANSCHLÜSSE

F3 F2

12 14

E F1

12 14

230V

24V

F3 F2

12 14

E F1

12 14

1 1

24V

F3 F2

12 14

E F1

12 14

D I M E N S I O N I - - DIMENSIONS -D IM E N SI O NS

DIMENSIONES - ABMESSUNGEN

17,5mm

60mm

87mm

44mm 5mm

45mm

Messkreis

Messgröße: DC oder AC Sinus, 48 bis 63Hz

Messeingang: (= Versorgungsspannung)

Klemmen:

230V AC E-F3

24V AC E-F2 Der Abstand zwischen den

Geräten muss größer 5mm sein!

24V DC E-F1(+)

Überlastbarkeit: 120% von Un

Eingangswiderstand: -

Schaltschwelle Us: Min: 75% ÷ 115% Un

Hysteres H: 5%

Sensorspannung: 12V AC

Sensorstrom: max. 7mA

Überspannungskategorie: III (entspricht IEC 60664-1)

Bemessungsstoßspannung: 4kV

Genauigkeit

Grundgenauigkeit: ± 5% vom Nennwert

Einstellgenauigkeit: ± 5% vom Nennwert

Wiederholgenauigkeit: ≤ 2% vom Nennwert

Effetto temperatura: 0,05% / °C

Umgebungsbedingungen

Umgebungstemperatur: -25 bis +55°C

Lagertemperatur: -25 bis +70°C

Transporttemperatur: -25 bis +70°C

Relative Luftfeuchtigkeit: 15% bis 85% (entspricht

IEC 60721-3-3 Klasse 3K3)

Verschmutzungsgrad: 2, im eingebauten Zustand 3

(entspricht IEC 60664-1)

Vibrationsfestigkeit: 10 bis 55 Hz 0.35mm (entspricht

IEC 60068-2-6)

Stoßfestigkeit: 15g 11ms (entspricht IEC 60068-2-27)

+39 035 946 111

8.30 - 12.30 / 14.00 - 18.00

lunedì ÷ venerdì - monday ÷ friday

+39 035 946 260 sat@gewiss.com

www.gewiss.com

24h

Ai sensi dell’articolo R2 comma 6 della Decisione 768/2008/EC si informa che responsabile dell’immissione del prodotto sul mercato Comunitario è:

According to article R2 paragraph 6 of the Decision 768/2008/EC, the responsible for placing the apparatus on the Community market is:

GEWISS S.p.A Via A. Volta, 1 - 24069 Cenate Sotto (BG) Italy Tel: +39 035 946 111 Fax: +39 035 945 270 E-mail: qualitymarks@gewiss.com

Produktspecifikationer

Varumärke:	Gewiss
Kategori:	Inte kategoriserad
Modell:	GW96908

Behöver du hjälp?

Om du behöver hjälp med Gewiss GW96908 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Inte kategoriserad Gewiss Manualer

Gewiss GW90815 Bruksanvisning

26 Oktober 2024

Gewiss GW80371 Bruksanvisning

18 September 2024

Gewiss GW45164 Bruksanvisning

18 September 2024

Gewiss GW45266 Bruksanvisning

18 September 2024

Gewiss GW80366 Bruksanvisning

18 September 2024

Gewiss GW76923 Bruksanvisning

18 September 2024

Gewiss GW76922 Bruksanvisning

18 September 2024

Gewiss GW45009 Bruksanvisning

18 September 2024

Gewiss GW45127 Bruksanvisning

18 September 2024

Gewiss GW14798 Bruksanvisning

18 September 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips 43PUL7672 Bruksanvisning

27 Oktober 2024

Manhattan 461504 Bruksanvisning

27 Oktober 2024

Sungrow SG125HV Bruksanvisning

27 Oktober 2024

Schneider CCT724319 Bruksanvisning

27 Oktober 2024

Technoline WS 250 Bruksanvisning

27 Oktober 2024

Livarno IAN 354423 Bruksanvisning

27 Oktober 2024

Kupper 12152 Bruksanvisning

27 Oktober 2024

JennAir CARBON24L Bruksanvisning

27 Oktober 2024

Medion Life E74001 (MD 81035) Bruksanvisning

27 Oktober 2024

POLARIS Sportsman Touring 850 SP (2015) Bruksanvisning

27 Oktober 2024
