Bestimmungsgemäße Verwendung
Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 3.F)
Maximale Anzahl von Modulen pro Master: 31
Stromversorgung aus AS-i Netz, gesamt 135mA pro Modul
Ausgangsstrom: 0,1A (DC 13) pro Kanal; 0,1A pro Modul
Watchdog: ist die Verbindung zum Master um mehr als 40ms unter-
brochen, werden die Ausgänge stromlos geschaltet
Sensor-/Aktuatoranschluß über M12-Buchse
AS-i Anschluß über EMS-Modul-Unterteil
Montage
Adressvergabe mit dem Adressiergerät
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie
Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei und schließen Sie die Sen-
soren an.
Buchsenbelegung
Eingang IN 1
Ausgang OUT 4 MOVISWITCH-Port IN 2/OUT 3
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:
LED grün leuchtet: Spannungsversorgung über das AS-i Netz o. k.
LEDs gelb leuchten: Eingänge/Ausgänge geschaltet

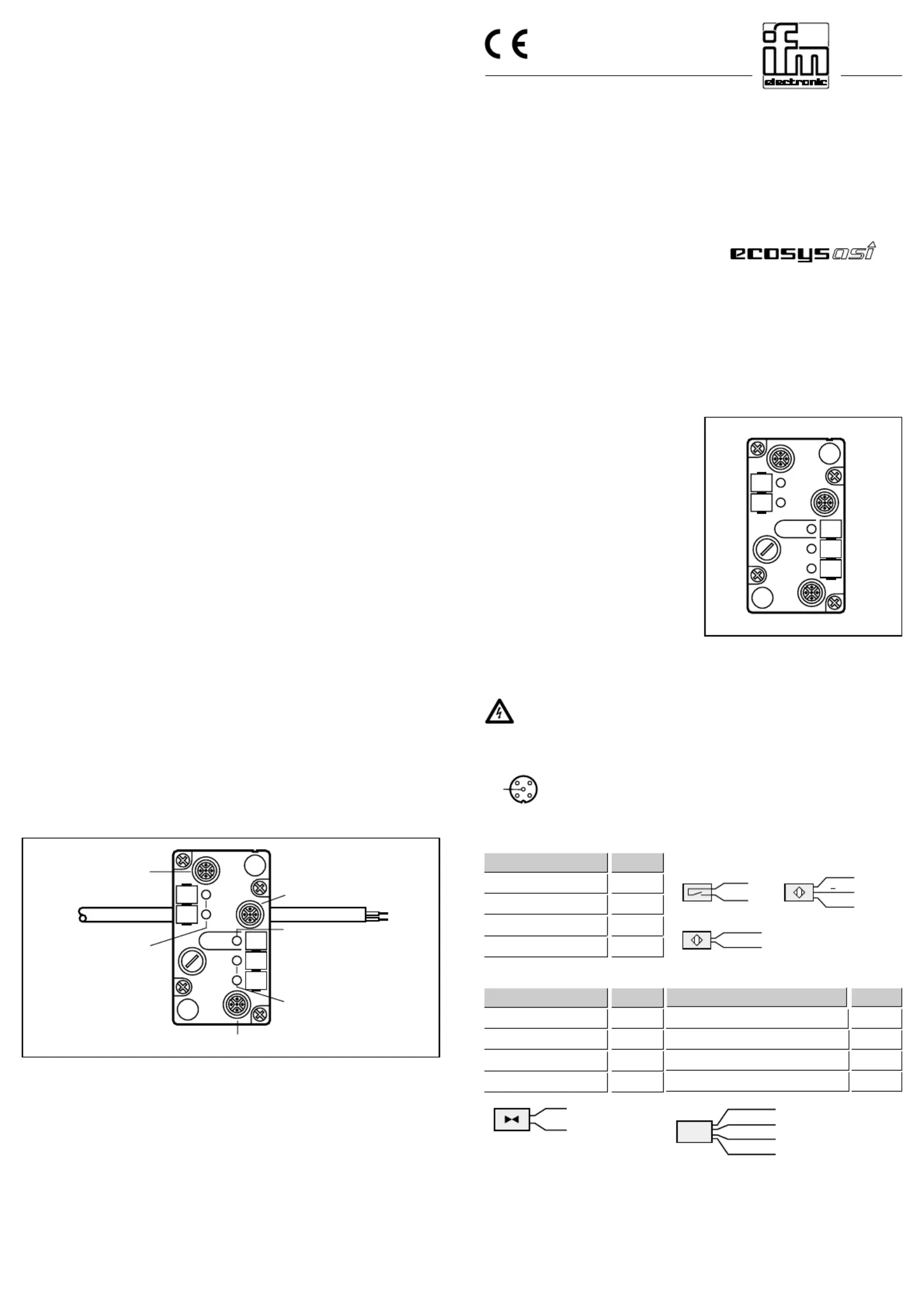

Montageanleitung
Installation Instructions
Notice de Montage
AS-i
MOVISWITCH-Modul
MOVISWITCH module
Module MOVISWITCH
AC2054
IN1
0UT3
IN2
0UT4
POWER
Sachnr. 701356/02 10/2000 Technische nderungen behalten wir uns ohne vorherige Ank ndigung vor. Papier chlorfreiÄ ü
IN1
0UT3
IN2
0UT4
POWER
Eingang IN1
MOVISWITCH-Port IN2/OUT3
LED IN1,IN2
AS-i Flachkabel gelb
LED OUT3, OUT4
LED AS-i PWR
1
3 4
2
5
Ausgang OUT4
1
4
L+
A
L+
A
L
1
4
3
A
L+ 1
4
Mechanischer Schalter 3-Leiter-pnp-Sensor
2-Leiter-Sensor
M12-Buchse Pin
1
3
2+4
5
Stromversorgung L+
Stromversorgung L-
Dateneingang IN 1
nicht belegt
M12-Buchse Pin
4
3
1,2,5
Schaltausgang +
Stromversorgung L-
nicht belegt
M12-Buchse Pin
1
3
4
2
Stromversorgung L+
Stromversorgung L-
Dateneingang IN2 (bereit)
Schaltausg. OUT 3 (Freigabe)
2-Leiter-Magnetventil
(Freilaufdiode empfohlen)
+4
3
I2
L+ 1
4
O3 2
L- 3
Function and features
The AS-i module operates as a slave in the AS-i network (AS-i profile:
S3.F).
maximum number of modules per master: 31
current supply from the AS-i network, total 135mA per module
output current: 0.1A (DC 13) per channel; 0.1A per module
watchdog: if the connection to the master is interrupted for more
than 40ms, the outputs are switched off
sensor/actuator connection via M12 socket
AS-i connection via EMS module lower part
Mounting
Address assignment by means of the addressing unit.
Fix the module onto the addressing unit. Assign a free address between
1 and 31; factory setting is 0.
Mount the module onto the wired module lower part of the AS-i net-
work.
Fonctionnement et caractéristiques
Ce module est un esclave dans le r seau AS-i (éprofil AS-i: S 3.F).
nombre maximal de modules par ma tre: 31î
• éalimentation via le r seau AS-i, au total 135mA par module
courant de sortie: 0,1A (DC 13) par voie; 0,1A par module
chien de garde: si le raccordement au ma tre est interrompu pendantî
plus de 40ms, les sorties sont désactiv esé
raccordement capteur/actionneur via prise M12
raccordement AS-i via l'embase de c blage EMSâ
Montage
Affectation de l'adresse l'aide de l'unit d'adressage.à é
Monter le module sur l'unité d'adressage. Affecter une adresse libre
entre 1 et 31; à la livraison l'adresse est 0. Puis monter le module
sur le module de c blage raccord au r seau AS-i.â é é
Raccordement lectriqueé
Mettre l'installation hors tension et raccorder les capteurs.
Raccordement
Entrée IN 1
Sortie OUT 4 MOVISWITCH-Port IN 2/OUT 3
Fonctionnement
Vérifier le bon fonctionnement du module. Affichage par LED:
• éLED verte allum e: alimentation via le r seau AS-i o.k.é
• éLED jaunes allum es: entrées/sorties commutées

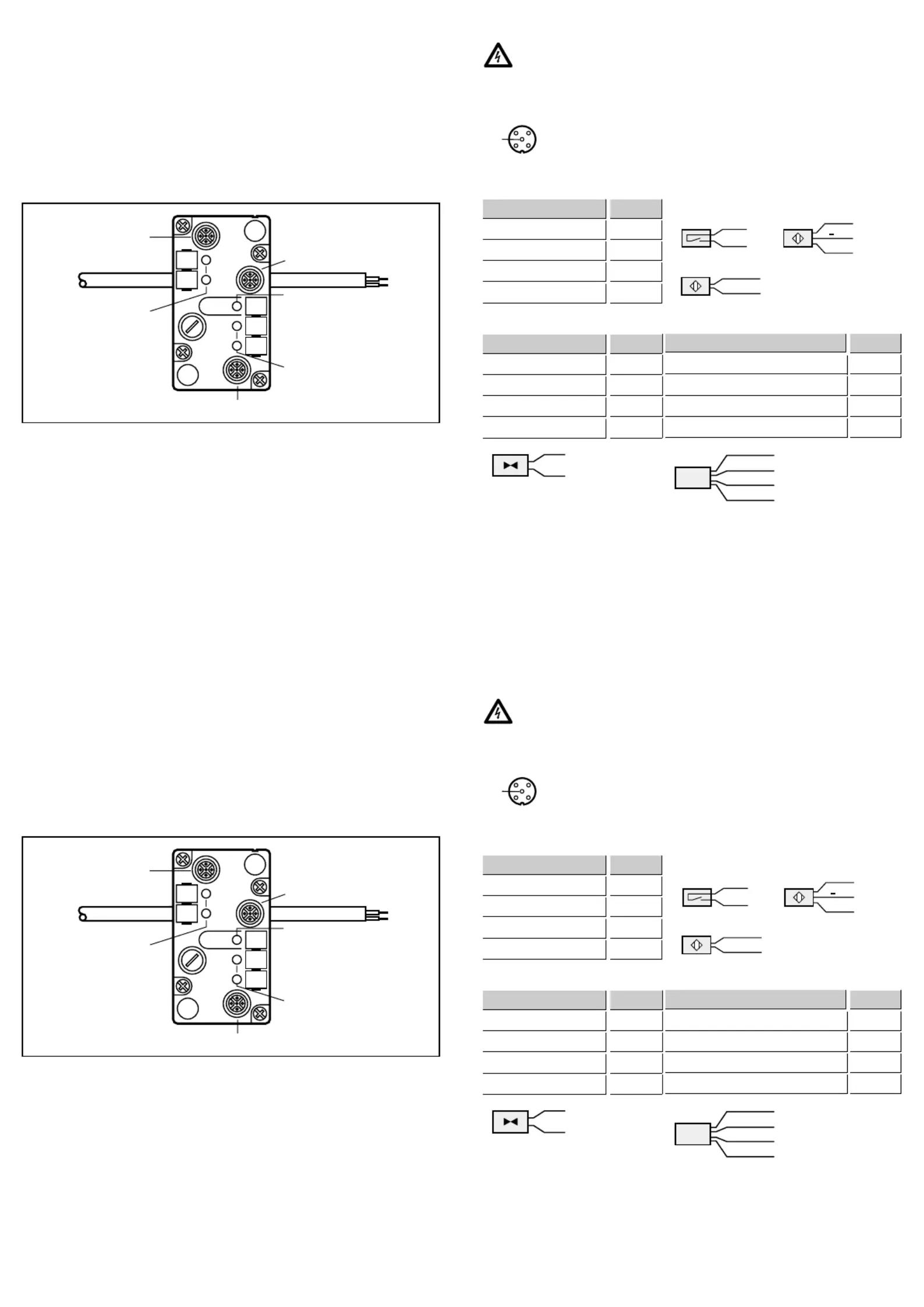

Electrical connection
Disconnect power and connect the sensors.
Connection
Input IN 1
Output OUT 4 MOVISWITCH port IN 2/OUT 3
Operation
Check the safe functioning of the unit. Display by LEDs:
LED green is lit: voltage supply via the AS-i network O.K.
• ’LED s yellow are lit: inputs/outputs switched
IN1
0UT3
IN2
0UT4
POWER
input IN1
MOVISWITCH port IN2/OUT3
LED IN1, IN2
AS-i flat cable yellow
LED OUT3, OUT4
LED AS-i PWR
output OUT4
1
3 4
2
5
IN1
0UT3
IN2
0UT4
POWER
entrée IN1
Port MOVISWITCH IN2/OUT3
LED IN1, IN2
câble plat jaune AS-i
LED OUT3, OUT4
LED AS-i PWR
sortie OUT 4
1
3 4
2
5
1
4
L+
A
L+
A
L
1
4
3
A
L+ 1
4
Mechanical switch 3-wire pnp sensor
2-wire sensor
M12 socket Pin
1
3
2+4
5
Power supply L+
Power supply L-
Data input IN 1
not used
M12 socket Pin
4
3
1,2,5
Switched output +
Power supply L-
not used
M12 socket Pin
1
3
4
2
Power supply L+
Power supply L-
Data input IN 2 (ready)
Switched output OUT 3 (release)
2-wire solenoid
(free wheeling diode recommended)
+4
3
I2
L+ 1
4
O3 2
L- 3
1
4
L+
A
L+
A
L
1
4
3
A
L+ 1
4
Fin de course
méchanique
Capteur pnp 3 fils
Capteur 2 fils
Prise M12 Broche
1
3
2+4
5
Alimentation tension L+
Alimentation tension L-
Entrée données IN 1
non utilisé
Prise M12 Broche
4
3
1,2,5
Sortie de commutation +
Alimentation tension L-
non utilisé
Prise M12 Broche
1
3
4
2
Alimentation de tension L+
Alimentation de tension L-
Entrée données IN2 (disponible)
Sortie de commutation OUT 3 (déblocage)
Electrovanne 2 fils
(diode de protection recommandée)
+4
3
I2
L+ 1
4
O3 2
L- 3
