IFM IM5091 Bruksanvisning

Läs nedan 📖 manual på svenska för IFM IM5091 (7 sidor) i kategorin Inte kategoriserad. Denna guide var användbar för 4 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Sida 1/7
Montageanleitung
Induktiver Sensor
IMC, nicht ndig
K = 1
Installation instructions
Inductive sensor
IMC, non flush
K = 1
Notice dem Montage
Détecteur inductif
IMC, non encastrable
K = 1
DE
UK
FR
701693 / 01 11 / 2007
Bestimmungsgemäße Verwendung
Der Sensor erfasst berührungslos Metalle und meldet sie durch ein
Schaltsignal.
Nennschaltabstand (Sn) siehe Typenschild; Arbeitsbereich (Sa)
0...0,81 x Sn (Werte nach Norm-Messung auf ST 37; ebenso bei ande-
ren Metallen; Korrekturfaktor =1).
Montage
Befestigen Sie das Gerät sicher auf einer Montagehalterung. Sichern
Sie es bei hoher mechanischer Beanspruchung gegen Loslösen. Einbau
nicht bündig (Abb. 1).

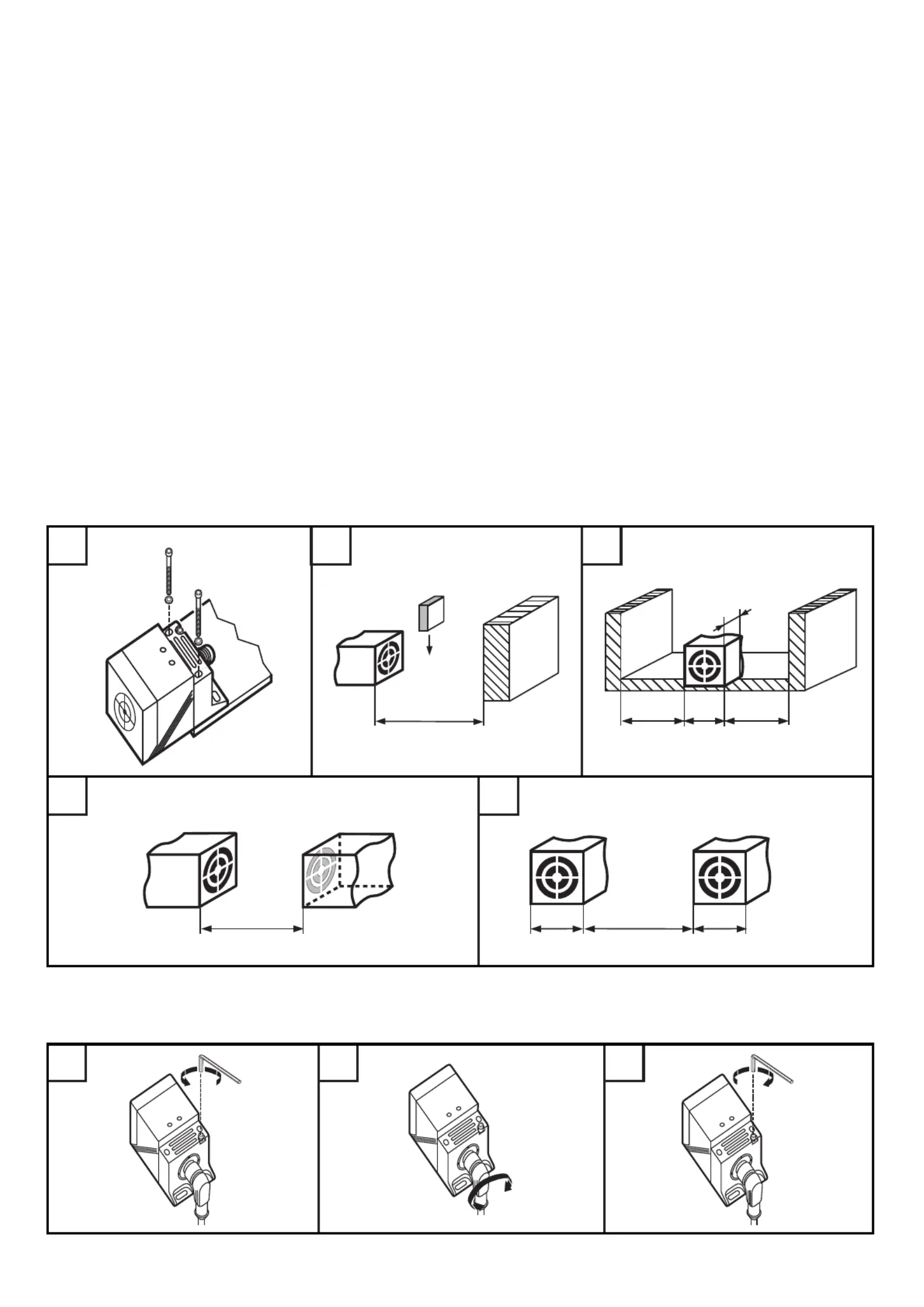

Freiräume an der aktiven Fläche bei Einbau in Metall: Abb. 2 und 3.
Mindestabstände bei Montage mehrerer Sensoren gleichen Typs:
Abb. 4 und 5.
Die Kabeldose ist drehbar:
1 2 3
a2 x a 2 x a
a
3 x Sn
2
6 7 8
4 5
8 x Sn2 x aa a
Aktive Fläche ausrichten
Elektrischer Anschluss
Schalten Sie die Anlage vor dem Anschluss spannungsfrei!
Betrieb
Prüfen Sie, ob der Sensor sicher funktioniert:
Die grüne LED leuchtet, wenn Versorgungsspannung anliegt.
Die rote (gelbe) LED leuchtet bei durchgeschaltetem Ausgang.
Der Betrieb des Sensors ist wartungsfrei. Für einwandfreies
Funktionieren ist zu beachten:
Die aktive Fläche und der Freiraum sollten von metallischen
Ablagerungen und Fremdkörpern freigehalten werden; insbesonde-
re bei Montage mit aktiver Fläche nach oben.
EMV: Das Gerät erfüllt die Anforderungen nach EN 60947-5-2.

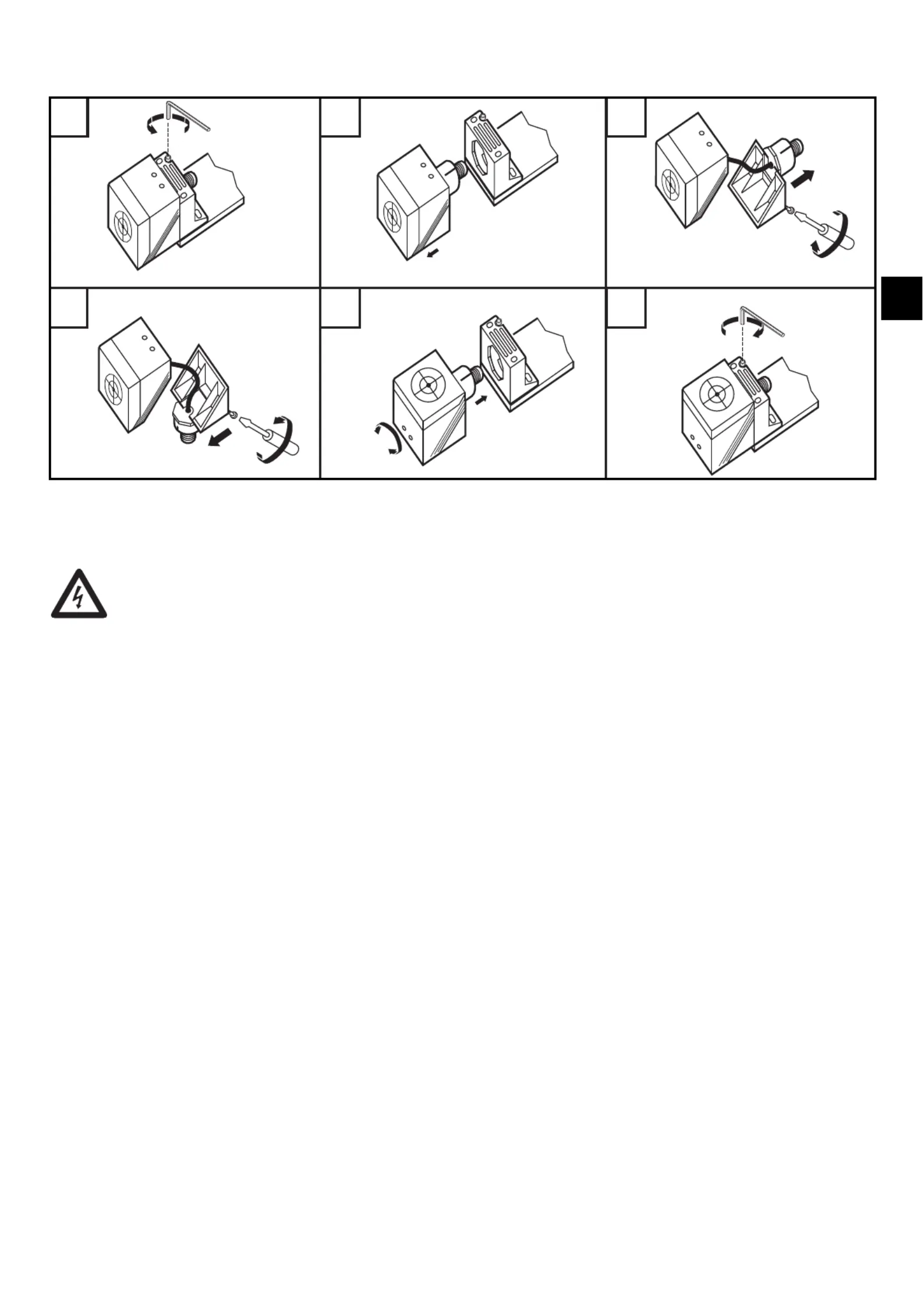

3
9 10 11
12 13 14
DE
