Sida 1/2
PAR RANGE DESCRIPTION
SCL 1°C;
2°C;
°F
Readout scale.
1°C (only with =SN4): measuring range -50/-9.9 … 19.9/80°CINP
2°C : measuring range -50 … 120°C
°F : measuring range -55 … 240°F
Caution: upon changing the value, it is then necessary to reconfigure the parameters relevant SCL absolutely
to the absolute and relative temperatures ( , , SPL SPH SP, , ALA AHA, etc..)
SPL -50..SPH Minimum limit for SP setting (-20°C)
SPH SPL.120° Maximum limit for SP setting (5°C)
SP SPL... SPH Setpoint (value to be maintained in the room). (-18°C)
C-H REF; HEA Refrigerating (REF) or Heating (HEA) control mode
HYS 1...10° OFF/ON thermostat differential (3°C)
OFF
ON
SP SP+HY
T[°]
OFF
ON
SPSP-HY
T[°]
CRT 0...30min Compressor rest time. The output is switched on again after CRT minutes have elapsed since the previous
switchover. We recommend to set CRT=03 with HYS<2.0°. (3)
CT1 0...30min
Thermostat output run when probe T1 is faulty. With
CT1
=0 the output will always remain OFF.
(3)
CT2 0...30min
Thermostat output stop when probe T1 is faulty. With
CT2
=0 and
CT1
>0 the output will always be ON.
Example:
CT1
=4,
CT2
= 6: In case of probe T1 failure, the compressor will cycle 4 minutes ON and 6 minutes
OFF.
(6)
CSD 0..30min Compressor stop delay after the door has been opened (active only if DS=YES). (1)
DFR 0... 24(1/24h) Defrost frequency expressed in cycles/24 hours. (3)
DLI -50...120° Defrost end temperature. (6°C)
DTO 1...120min Maximum defrost duration. (20)
DTY OFF;
ELE;
GAS
Defrost type
OFF: off cycle defrost (Compressor and Heater OFF).
ELE: electric defrost* (Compressor OFF and Heater ON).
GAS: hot gas defrost* (Compressor and Heater ON).
* The defrost output is active if only OAU=DEF.
DRN 0...30min Pause after defrost (evaporator drain down time). (3)
DDY 0...60min Display during defrost. If DDY DDY=0 during defrost the temperature continues to be displayed. If > 0, during
defrost the display shows DEF, when defrost is over REC is displayed during DDY minutes. (10)
FID NO/YES Fans active during defrost. (NO)
FDD -50...120° Evaporator fan re-start temperature after defrost. (-2°C)
FTC (NO) NO/YES Optimised fan control enabling. With FTC = NO the fans remain on all the time
ON
OFF
FT3FT2 FT2FT3FT1
CMP OFFCMP ON CMP ON
FT1 0...180sec Fan stop delay after compressor stop. See Fig. 2. (30)
FT2 0...30min Timed fan stop. With FT2=0 the fans remain on all the time. (3)
FT3 0...30min Timed fan run. With FT3=0, and FT2 > 0, the fans remain off all the time. (1)
ATM NON;
ABS;
REL
Alarm threshold management.
NON: all temperature alarms are inhibited (the following parameter will be ADO).
ABS: the values programmed in and ALA AHA represent the real alarm thresholds.
REL: the values programmed in and are alarm differentials referred to and ALR AHR SP SP+HY.
OFF
ON
SP SP+HYS+AHRSP-ALR
T[°]
OFF
ON
SP-HYS-
ALR
SP+AHR
T[°]
SP
ALA -50... 120° Low temperature alarm threshold. (-50°C)
AHA -50... 120° High temperature alarm threshold. (120°C)
ALR -12... 0° Low temperature alarm dif ferential. With =0 the low temperature alarm is excluded. ALR (0°C)
AHR 0... 12° High temperature alarm differential. With AHR=0 the high temperature alarm is excluded. (0°C)
ATD 0... 120min Delay before alarm temperature warning. (30)
ADO 0... 30min Delay before door open alarm warning. (5)
ACC 0...52
weeks
Condenser periodic cleaning. When the compressor operation time, expressed in weeks, matches the ACC
value programmed, “CL” flashes in the display. With ACC=0 the condenser cleaning warning is disabled. (0)
IISM NON;
MAN;
Switchover mode to second parameter set
NON: inhibition to use the second parameter group (the following parameter will be SB).
MAN: button switches the two parameter groups over.
IISL -50...IISH Minimum limit for IISP setting. (-5°C)
IISH IISL...120°C Maximum limit for IISP setting. (5°C)
IISP IISL... IISH Setpoint in mode 2. (0.0°C)
IIHY 1...10° OFF/ON differential in mode 2. (3°C)
IIFT NO/YES Optimised fan control enabling in mode 2. (NO)
IIDF 0...99hours Defrost timer set to start a defrost in mode 2. (0)
SB NO/YES Stand-by button enabling. (YES)
DS NO/YES Door switch input enabling (closed when door is closed). (NO)
LSM NON;
MAN;
DOR
Light control mode
NON : light output not controlled.
MAN : light ouput controlled through button (if OAU=LGT).
DOR : light ouput switched on when door is opened (if OAU=LGT).
OAU NON;
0-1;
DEF;
LGT;
AL0;
AL1
AUX output operation.
NON : output disabled (always off).
0-1 : the relay contacts follow the on/standby state of controller.
DEF : output programmed for defrost control.
LGT : output enabled for light control.
AL0 : contacts open when an alarm condition occurs.
AL1 : contacts make when an alarm condition occurs.
INP SN4; ST1
Temperature sensor selection. With
INP
=
SN4,
the probes must be the
Intermatic
models SN4..; with
INP
=
ST1, the probes must be the
Intermatic
models ST1...
OS1 -12.5..12.5°C Probe T1 offset. (0.0°C)
T2 NO/YES Probe T2 enabling (evaporator). (YES)
OS2 -12.5..12.5°C Probe T2 offset. (0.0°C)
TLD 1...30 min Delay for minimum temperature (TLO) and maximum temperature (THI) logging. (5)
SIM 0...100 Display slowdown. (1)
ADR 1...255 AT2-5 address for PC communication. (1)
WIRING DIAGRAMS
16(5)A
TTL
T1ComT2
7(2)A 7(2)A
AUX
3 4 5 1 2
7 8 9 11 10
Door
Switch
AT2-5BS4E-AG
L1
L2 / Neutral
230Vac
INSTALLATION
■Insert the controller through a hole measuring 71 mm x 29 mm.
■Make sure that electrical connections comply with the paragraph “wiring diagrams”. To reduce the effects of electromagnetic disturbance,
keep the sensor and signal cables well separate from the power wires.
■Fix the controller to the panel by means of the suitable clips, by pressingly gently; if fi tted, check that the rubber gasket adheres to the
panel perfectly, in order to prevent debris and moisture infi ltration to the back of the instrument.
■Place the probe T1 inside the room in a point that truly represents the temperature of the stored product.
■Place the probe T2 on the evaporator where there is the maximum formation of frost.
OPERATION
DISPLAY
During normal operation, the display shows either the temperature measured or one of the following indications:
DEF Defrost in progress HI Room high temperature alarm
REC LORecovery after defrost Room low temperature alarm
OFF Controller in stand-by E1 Probe T1 failure
CL E2Condenser clean warning Probe T2 failure
DO Door open alarm
INFO MENU
The information available in this menu is:
T1 TLOInstant probe 1 temperature Minimum probe 1 temperature recorded
T2 CNDInstant probe 2 temperature Compressor working weeks
THI Maximum probe 1 temperature recorded LOC Keypad state lock
Access to menu and information displayed.
■Press and immediately release button .
■With button or select the data to be displayed.
■Press but ton to display value.
■To exit from the menu, press but ton or wait for 10 seconds.
Reset of THI, TLO, CND recordings
■With button or select the data to be reset.
■Display the value with button .
■While keeping button pressed, use button .
SETPOINT (display and modifi cation of desired temperature value)
■Press but ton for at least half second, to display the setpoint value.
■By keeping button pressed, use button or to set the desired value (adjustment is within the minimum and the maximum SPL
SPH limit).
■When button is released, the new value is stored.
STAND-BY
Button , when pressed for 3 seconds, allows the controller to be put on a standby or output control to be resumed (with SB=YES only).
KEYPAD LOCK
The keypad lock avoids undesired, potentially dangerous operations, which might be attempted when the controllers is operating in a public
place. In the INFO menu, set parameter =YES to inhibit all functions of the buttons. To resume normal operation of keypad, adjust setting LOC
so that LOC=NO.
DEFROST
Timed defrost. Defrosting starts automatically when necessary time has elapsed to obtain the defrosting frequency set with DFR. For
example, with =4 defrosting occurs once every 6 hours. The internal timer is set to zero when power is applied to the controller and at DFR
each subsequent defrost start. When the controller is put on a standby, the accumulated time count is “frozen” (is not incremented).
Manual defrost. Defrosting may also be induced manually by keeping the button pressed for 2 seconds.
Defrost type. Once defrost has started, Compressor and Defrost outputs are controlled according to the parameters DTY and OAU. The AUX
output is associated to defrost function with OAU=DEF exclusively.
Defrost termination. Defrost lasts as long as time DTO but, if the evaporator probe has been enabled (T2=YES) and temperature DLI is
achieved before this time elapses, defrost will be terminated in advance. Caution: if =HEA all defrost functions are inhibited; if DFR=0 C-H
the timed defrost function is excluded; during defrost, the high temperature alarm is inhibited.
CONFIGURATION PARAMETERS
■The setup menu is accessed by pressing button + for 5 seconds.
■With button or select the parameter to be modified.
■Press but ton to display the value.
■By keeping button pressed, use button or to set the desired value.
■When button is released, the newly programmed value is stored and the following parameter is displayed.
■To exit from the setup, press button or wait for 30 seconds.
Thank you for having chosen an Intermatic electronic product. Before installing the instrument, please read these instructions carefully to
ensure maximum performance and safety.

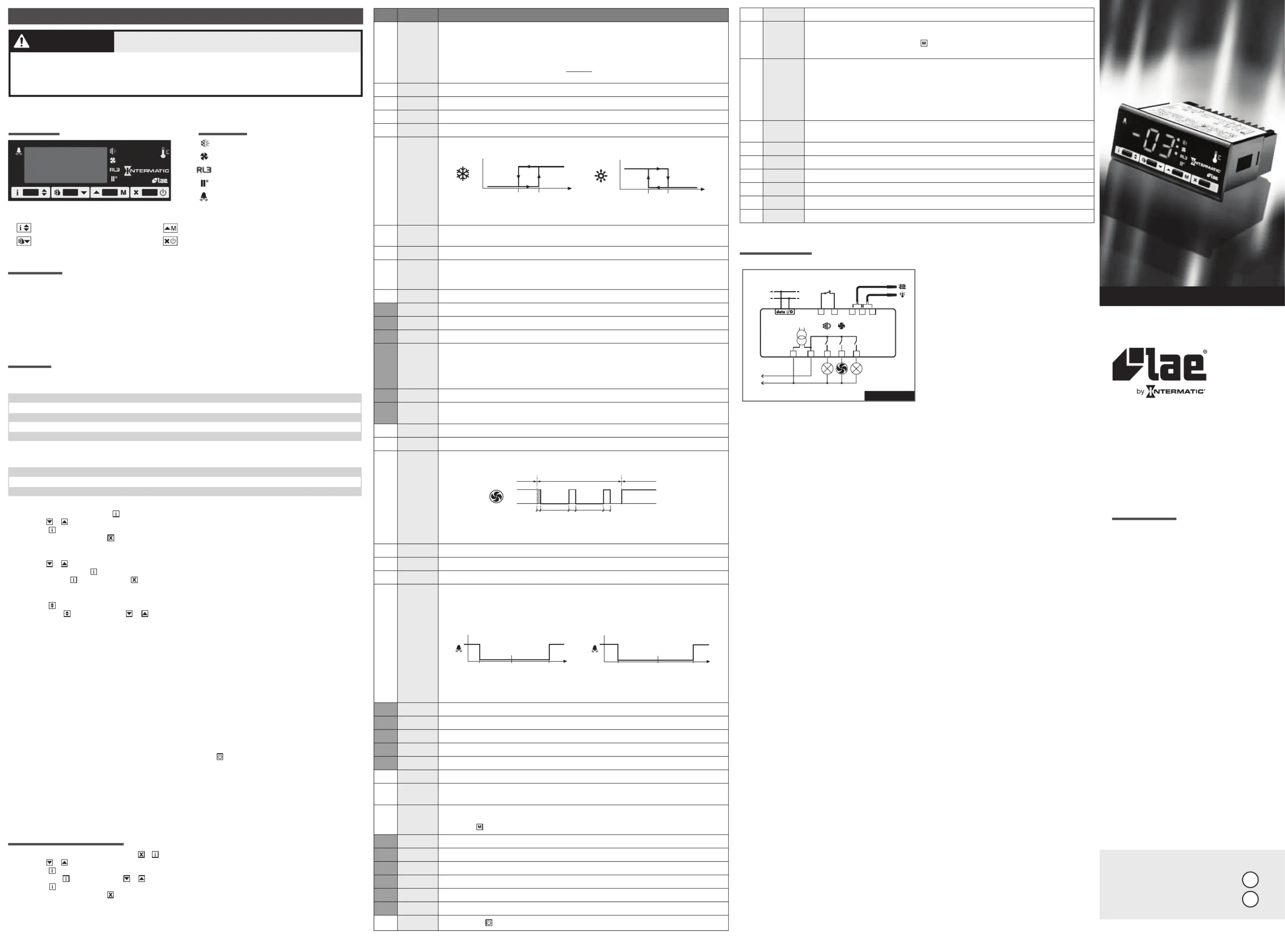

AT2-5 INSTRUCTIONS FOR USE
TECHNICAL DATA
Power supply
AT2-5…E 230Vac±10%, 50/60Hz, 3W
AT2-5…U 120Vac±10%, 50/60Hz, 3W
AT2-5…D 12Vac/dc±10%, 3W
Relay outputs
AT2-5.Q… Compressor 12(5)A 240vac
AT2-5.S… Compressor 16(5)A 240vac
Evaporator fans 7(2)A 240vac
Auxiliary loads 7(2)A 240vac
AT2-5.Q… maximum total current 12A
AT2-5.S… maximum total current 16A
Inputs
NTC 10K�@25°C, part No. SN4...Intermatic
PTC 1000�@25°C, part No. ST1…Intermatic
Measuring Range
-50…120°C, -55…240°F
-50 / -9.9 … 19.9 / 80°C (NTC10K only)
Measuring accuracy
<0.5°C within the measurement range
Operating conditions
-10 … +50°C; 15%...80% r.H.
CE – UL (Approvals and Reference Norms)
EN60730-1; EN60730-2-9;
EN55022 (Class B);
EN50082-1
UL 60730-1A
Front protection
IP55
158--01982
Thermostat output
Fan output
Auxiliary output
Activation of 2nd parameter set
Alarm
Info / Setpoint button
Manual defrost / Decrease button
Increase / manual activation button
Exit / Stand-by button
Fig.1 — Front panel
■Disconnect power at the circuit breaker(s) or disconnect switch(es) before installing or servicing.
■More than one circuit breaker or disconnect switch may be required to de-energize the equipment before servicing.
■Installation and/or wiring must be in accordance with National and Local Electrical Code requirements.
■The device shall be installed in compliance with the enclosure, mounting, spacing and segregation requirements of the ultimate enclosure.
WARNING Risk of Fire or Electric Shock
Temperature alarm with relative thresholds,
refrigerating control (ATM=REL, C-H=REF).
Refrigerating control (C-H=REF )
Fig. 2 Optimised fan control (FTC=YES)
Temperature alarm with relative thresholds,
heating control ( =HEA). ATM=REL, C-H
Heating control (C-H=HEA)
DESCRIPTION INDICATIONS
7777 Winn Road
Spring Grove, IL 60081
Intermatic Customer Service:
815-675-7000
www.intermatic.com
INSTRUCTIONS FOR USE
AT2-5
INSTRUCTIONS FOR USE
AT2-5
EN
MODE D’EMPLOI FR
0L0025R00-03
AT2-5…E 230Vac±10%, 50/ 60Hz, 3W
AT2-5…U 115Vac±10%, 50/ 60Hz, 3W
AT2-5…D 12Vac/dc±10%, 3W
Sorties relais
AT2-5. … Compresseur 12(5) A 24 0vacQ
AT2-5. … Compresseur 16 (5)A 240vacS
Ventilateurs évap. 7(2)A 240vac
Charges auxiliaires 7(2)A 240vac
AT2-5. … courant total maximum 12 AQ
AT2-5. … courant total maximum 16AS
Entrées
NTC 10KΩ@2 5°C, code LAE SN4...
PTC 1000Ω@25°C, code LAE ST1…
Plage de mesure
-50…120°C, -55…240°F
-50 / -9.9 … 19.9 / 80°C (seulement avec NTC10K)
Précision de mesure
<0.5°C dans l’étendue de mesure
Conditions de fonctionnement
-10 … +50°C; 15…80% H.R.
CE – UL (Approbations et Normes de référence)
EN60730-1; EN60 730-2-9;
EN55022 (Classe B);
EN50 082-1
UL 60730-1A
Protection façade
IP55
DONNEES TECHNIQUES
Alimentation

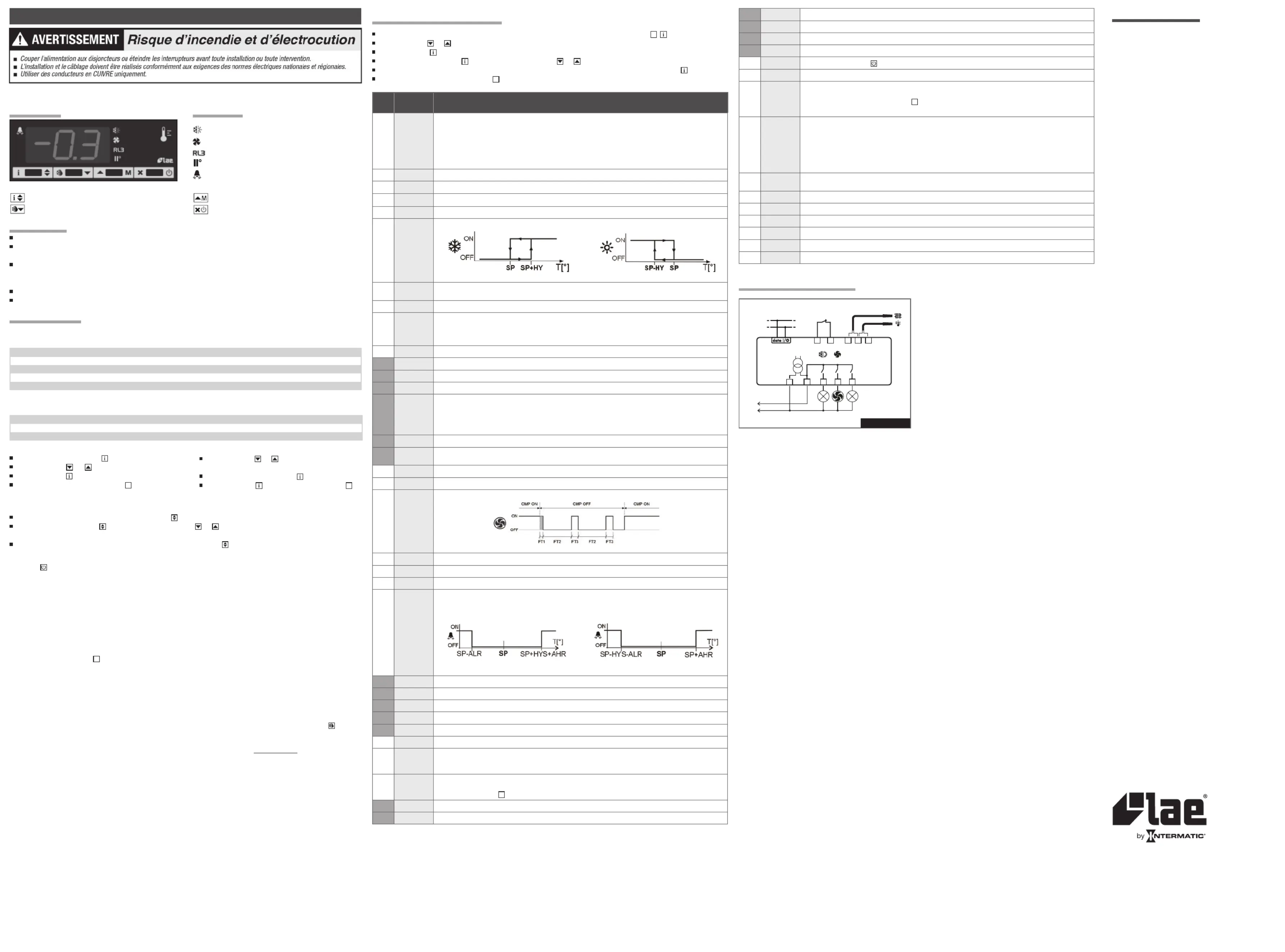

AT2-5 MODE D’EMPLOI
Nous vous remercions d’avoir choisi un produit LAE electronic. Pour que votre instrument soit le plus sûr et le plus performant
possible, il est indispensable d’en lire attentivement le mode d’emploi.
DESCRIPTION INDICATIONS
Sortie thermostatation
Sortie ventilateurs
Sortie auxiliaire
Activation 2ème série de paramètres
Alarme
Fig.1 — Panneau avant
Touche Info / Consigne Touche augmentation / mode manuel.
Touche dégivrage manuel / diminution. Touche sortie / Stand-by
INSTALLATION
Introduire l’instrument dans un trou de 71x29 mm;
Effectuer les raccordements électriques en suivant les indications du paragraphe “schémas de raccordement”. Pour réduire
les effets des perturbations électromagnétiques, éloigner des conducteurs de puissance les câbles des sondes et de signal.
Fixer l’instrument au panneau, à l’aide des étriers prévus à cet effet, en exerçant une pression appropriée. S’il existe un joint
en caoutchouc, celui-ci doit être interposé entre le cadre de l’instrument et le panneau en s’assurant qu’il adhère bien pour
éviter les infi ltrations à l’arrière de l’instrument.
Installer la sonde T1 en un point de la chambre qui corresponde bien à la température du produit à conserver.
Installer la sonde T2 sur l’évaporateur là où la formation de givre est la plus importante.
FONCTIONNEMENT
AFFICHAGES
En ctionnement mal, fon nor fi l’af cheur indique la température relevée ou une des informations suivantes:
DEF dégivrage en cours HI alarme température élevée dans la chambre
REC rétablissement après un dégivrage LO alarme basse température dans la chambre
OFF instrument en stand-by E1 panne de la sonde T1
CL demande de nettoyage condensateur E2 panne de la sonde T2
DO alarme porte ouverte
MENU INFO
Les informations disponibles dans le menu info sont:
T1 température instantanée sonde 1
TLO
température minimum enregistrée sonde 1
T2 température instantanée sonde 2
CND
Semaines de fonctionnement du compresseur
THI temp. maximum enregistrée sonde 1
LOC
état du clavier (blocage)
Accès au menu et affi chage informations.
Presser rapidement la touche .
Avec les touches
ou
sélectionner les données à affi cher.
Presser la touche
pour affi cher la valeur.
Pour sortir du menu, presser la touche
X
ou ttendre a 10
Affi cher la valeur avec la touche .
Presser la touche
tout en maintenant la touche
X
pressé
CONSIGNE (Affi chage et modifi cation de la valeur de température désirée)
Presser pendant au moins une demi-seconde la touche
pour affi cher la valeur de consigne.
Tout en maintenant la touche
pressée, agir avec les touches
ou
pour fi xer la valeur désirée (le réglage est compris
entre la limite minimum et maximum SPL SPH).
La nouvelle valeur est mémorisée lorsque l’on cesse de presser la touche .
STAND-BY
La touche , pressée pendant 3 secondes, permet d’invertir l’état du régulateur entre opérativité des sorties et standby
(seulement avec SB=YES).
BLOCAGE DU CLAVIER
Le blocage des touches permet d’empêcher que des opérations non désirées, potentiellement dangereuses, ne puissent être
effectuées lor un li Prsque égulateur l re f donctionne ans eu public. ogrammer LOC=YES s m I p bur le enu NFO our loquer toutes
les commandes du clavier; programmer de nouveau =NO pour rétablir la fonction normale.LOC
SELEC ROUPETION DEUXIEME G DE PARAMETRES
Les paramètres principaux du régulateur peuvent être sélectionnés entre deux groupes préprogrammés de manière à les adapter,
en quelques instants, aux exigences requises. Le passage du Groupe I au Groupe II peut ê mtre effectué anuellement, ssant en pre
pendant 2 secondes la touche
M
avec IISM= MAN. L’activation du Groupe II est signalée par l’allumage d’un LED prévu à cet effet
sur le régulateur. Si IISM=NON le passage au groupe II est impossible.
DEGIVRAGE
Dégivrage mporisé. te Le dégivrage s’active automatiquement chaque fois que le temporisateur interne atteint le temps
nécessaire à l’obtention de l fréa quence ivrage de dég défi nie ave urac nDFR(IIDF). Par exemple, avec DFR= 4, o a 4 dégivrages
en 24 heures, c’est à dire un tous les 6 heures. Le temporisateur interne est remis à zéro à l’allumage de l’appareil et à chaque
démarrage successif du dégivrage; en mode standby, le comptage accumulé est « fi gé » (non incrémenté).
Dégivrage manuel. Un dégivrage peut être enclenché manuellement, en pressant pendant 2 secondes la touche .
Type de dégivrage. Lorsqu’un dégivrage est commencé, les sorties Compresseur et Dégivrage sont commandées
conformément tre au paramè DTY. La sortie AUX n’est liée à la fonction de dégivrage que si OAU=DEF.
Si =YES les ventilateurs de l’évaporateur fonctionnement pFID endant le dégivrage.
Durée égivrage. d du Le dégivrage a une durée égale au temps DTO mais, si la sonde d’évaporateur est activée (T2=YES) et
que dans ce laps de temps on atteint la température , le dégivrage se terminera avant.DLI
Rétablissement ycle tatique. du c thermos Une fois l de égivrage terminé, si DRN est supérieur à 0, toutes les sorties
resteront eintes ét pendant DRN minutes pour permettre une totale fonte de la glace et une parfaite évacuation de l’eau qui
s’est formée. D’autre part, si la sonde T2 est mise en action (T2=YES), l r les ventilateurs epartiront lorsque ’évaporateur aura
une température inférieure à ; si au contraire, après la FDD fi n du dégivrage, cette condition ne se vérifi e pas dans le 4 minutes
suivant le dégivrage, les ventilateurs se remettront de toute manière en marche.
Attention: si C-H =HEA toutes les fonctions de dégivrage sont bloquées; si DFT= 0 uniquement la fonction de d t égivrage emporisé
est exclue. Pendant le dégivrage, l’alarme de haute température est interrompue.
PARAMETRES DE CONFIGURATION
Pour accéder au menu de confi guration des paramètres, presser pendant 5 secondes les touches
X
+ .
Avec les touches
ou
sélectionner le paramètre à modifi er.
Presser la touche
pour affi cher la valeur.
Tout en maintenant la touche
pressée, agir avec les touches
ou
pour fi xer la valeur désirée.
La nouvelle valeur est mémorisée et le paramètre suivant est affi ché lorsque l’on cesse de presser la touche .
Pour sortir du réglage, presser la touche
X
ou attendre 30 secondes.
PAR
PLAGE DE
MESURE
DESCRIPTION
SCL
1°C;
2°C;
°F
Echelle de lecture.
1°C (seulement avec INP=SN4): plage de mesure -50/-9.9 … 19.9/80°C
2°C : plage de mesure -50 … 120°C
°F : plage de mesure -55 … 24 0°F
Attention: si la valeur de est modifiée, les paramètres concernant les températures absolues et relatives ( SCL SPL,
SPH, SP, ALA, AHA, etc..)doivent absolument être conf igurés de nouveau.
SPL
-50..SPH Limite minimum pour le réglage de SP.
SPH
SPL.120° Limite maximum pour le réglage de SP.
SP
SPL... SPH Température de commutation (valeur que l’on désire maintenir dans la chambre).
C-H
REF; HEA Mode de réglage réfrigération (REF) ou chauffage (HEA) .
HYS
1...10° Différentiel OFF/ON du thermostat.
Contrôle en réfrigération ( Contrôle en chauffage (C-H=REF) C-H=HEA)
CRT
0...30min Temps d’arrêt du compresseur. La remise en marche de la sor tie ne se produit que si minutes ont passé depuis CRT
l’arrêt précédent. Nous conseillons CRT=03 avec HYS<2.0°.
CT1
0...30min Temps d’activation de la sortie thermostat durant une anomalie de la sonde T1. Avec =0 la sortie sera toujours OFF.CT1
CT2
0...30min Temps d’activation de la sortie thermostat durant une anomalie de la sonde T1. Avec =0 et CT2 CT1>0 la sortie sera toujours
ON
Exemple: CT1=4, CT 2= 6: En cas de rupture de la sonde T1 le compresseur fonctionne avec des cycles de 4 minutes ON et
6 minutes OFF
CSD
0..30min Retard de l’arrêt du compresseur suite à l’ouverture de la porte (actif seulement si DS = YES).
DFR
0...24(1/24 h) Fréquence de dégivrage en cycles/24h.
DLI
-50...120° Température de fin de dégivrage.
DTO
1...120min Durée maximum du dégivrage.
DTY
OFF;
ELE;
GAS
Type de dégivr age
OFF: dégivrage à l’arrêt (sorties Compresseur et Dégivrage OFF).
ELE: dégivrage électrique* (sorties Compresseur OFF et Dégivrage ON).
GAS: dégivrage au gaz chaud* (sorties Compresseur et Dégivrage ON).
* La sortie de dégivrage est mise en action si OAU=DEF.
DRN
0...30min Pause après un dégivrage (égouttement de l’évaporateur).
DDY
0...60min Afficheur pendant un dégivrage. Si =0 durant un dégivrage, la température reste affichée. Si > 0 durant un DDY DDY
dégivrage, l’afficheur indique DEF, puis REC pendant minutes à la fin du dégivrage.DDY
FID
NO/YES Activation ventilateurs pendant le dégivrage.
-50...120° Température de remise en marche des ventilateurs de l’évaporateur après un dégivrage.
FTC
NO/ YES Activation contrôle optimisé ventilateurs. Avec FTC = NO les ventilateurs restent toujours allumés.
Fig.2 — Contrôle ventilateurs optimisé (FTC =YES).
FT1
0...180sec Retard arrêt ventilateurs après l’extinction du compresseur. Voir Fig.2
FT2
0...30min Arrêt temporisé ventilateurs. Avec =0 les ventilateurs restent toujours en marche.FT2
FT3
0...30min Course temporisée des ventilateurs. Avec =0 et FT3 FT2 > 0, les ventilateurs restent toujours éteints.
ATM
NON;
ABS;
REL
Gestion seuils alarme.
NON: Toutes les alarmes de température sont désactivées (le paramètre suivant sera ADO).
ABS: Les valeurs programmées en et A représentent les seuils d’alarme effectifsALA HA
REL: Les valeurs programmées en ALR et AHR sont les différentiels d’alarme par rapport à et +SP SP HY.
Alarme de température avec seuils relatifs Alarme de température avec seuils relatifs
en réfrigération ( =REL, en chauffage ( =REL, ATM C-H=RE F). ATM C-H=HEA) .
ALA
-50... 120° Seuil d’alarme de basse température.
AHA
-50... 120° Seuil d’alarme de haute température.
ALR
-12... 0° Différentiel d’alarme de basse température. Avec =0 l’alarme de basse température est exclue.ALR
AHR
0... 12° Différentiel d’alarme de haute température. Avec = 0 l’alarme de haute température est exclue.AHR
ATD
0... 120Min Retard dans la signalisation de l’alarme de température.
ADO
0... 30min Retard dans la signalisation de l’alarme de porte ouverte.
ACC
0...52
Semaines
Nettoyage périodique du condensateur. Lorsque le temps de fonctionnement du compresseur, exprimé en semaines,
at teint la valeur , “CL” clignote sur l’afficheur. Avec AACC CC= 0 l’indication pour le nettoyage du condensateur est
exclue.
IISM
NON;
MAN;
Mode de passage à la deuxième série de paramètres
NON: inhibition utilisation deuxième groupe de paramètres (le paramètre suivant sera SB).
MAN: activation touche
M
pour commuter les deux groupes de paramètres.
IISL
-50...IISH Limite minimum pour le réglage d’IISP.
IISH
IISL...120° Limite maximum pour le réglage d’IISP.
IISP
IISL... IISH Consigne en mode 2.
IIHY
1...10° Différentiel OFF/ON en mode 2.
IIFT
NO/ YES Activation contrôle optimisé ventilateurs en mode 2.
IIDF
0...99 Heures Valeur de l’horloge de dégivrage pour l’activation d’un cycle de dégivrage en mode 2.
SB
NO/ YES Activation touche standby .
DS
NO/ YES Activation capteur entrée porte (fermé avec por te fermée).
LSM
NON;
MAN;
DOR
Mode commande éclairage.
NON : sortie éclairage non gérée.
MAN : sortie éclairage gérée par la touche
M
(si OAU= LGT).
DOR : sortie éclairage activée à l’ouverture de la porte (si OAU=LGT ).
OAU
NON;
0-1;
DEF;
LGT;
AL0 ;
AL1
Fonction de la sortie auxiliaire AUX.
NON : sortie désactivée (toujours éteinte).
0-1 : les contacts du relais suivent l’état on/standby du régulateur.
DEF : sortie programmée pour le contrôle du dégivrage.
LGT : sortie utilisée pour le contrôle de l’éclairage.
AL0 : ouverture des contacts en présence d’une condition d’alarme.
AL1 : fermeture des contacts en présence d’une condition d’alarme.
INP
SN4; ST1 Sélection du capteur de température. Avec INP = SN4 les sondes doivent correspondre aux modèles LAE SN4..;
avec INP = ST1 elles doivent correspondre aux modèles LAE ST1...
OS1
-12.5..12.5°C Correction mesure sonde T1.
T2
NO/YES Activat ion de la sonde T2 (évaporateur).
OS2
-12.5..12.5°C Correction mesure sonde T2.
TLD
1...30 min Retard dans la mémorisation des températures minimums (TLO) et maximums (THI) atteintes.
SIM
0...100
Ralentissement af fichage.
ADR
1...255
Adresse d’AT2-5 pour la communication avec PC.
SCHEMAS DE RACCORDEMENT
16(5)A
TTL
T1ComT2
Interr.
porte
7(2)A 7(2)A
AUX
3 4 5 1 2
7 8 9 11 10
AT2-5BS4E-AG
Remise à zéro des mémorisations THI, TLO, CND
Avec les touches
ou
sélectionner les données à
remettre à zéro.
secondes. .
DDF
L1
L2 / Neutral
230Vac
7777 Winn Road
Spring Grove, IL 60081
Intermatic Customer Service:
815-675-7000
www.intermatic.com
158--01982

Produktspecifikationer

Varumärke: Intermatic
Kategori: Inte kategoriserad
Modell: AT2-5BS4U-BGI

Behöver du hjälp?

Om du behöver hjälp med Intermatic AT2-5BS4U-BGI ställ en fråga nedan och andra användare kommer att svara dig


Inte kategoriserad Intermatic Manualer

Intermatic

Intermatic T30404R Bruksanvisning

17 December 2024
Intermatic

Intermatic PF1102T Bruksanvisning

17 December 2024
Intermatic

Intermatic PRO2002403 Bruksanvisning

17 December 2024
Intermatic

Intermatic NOISEFILTER Bruksanvisning

17 December 2024
Intermatic

Intermatic ST01A Bruksanvisning

17 December 2024
Intermatic

Intermatic PF1102MT Bruksanvisning

17 December 2024
Intermatic

Intermatic PRO200120SW Bruksanvisning

17 December 2024
Intermatic

Intermatic PF1102M Bruksanvisning

17 December 2024
Intermatic

Intermatic PF1222TB1 Bruksanvisning

17 December 2024
Intermatic

Intermatic PF1103T Bruksanvisning

17 December 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips

Philips 55PUS6551 Bruksanvisning

16 Januari 2025
Philips

Philips 32PHS4504 Bruksanvisning

16 Januari 2025
Electrolux

Electrolux RH36WC40GS Bruksanvisning

16 Januari 2025
Rocstor

Rocstor SolidKVM SK05 Bruksanvisning

16 Januari 2025
Carlsbro

Carlsbro CSD25M Bruksanvisning

16 Januari 2025
Carlsbro

Carlsbro CSD45M Bruksanvisning

16 Januari 2025
Carlsbro

Carlsbro CSD35M Bruksanvisning

16 Januari 2025
On-Q

On-Q EN2050 Bruksanvisning

16 Januari 2025
On-Q

On-Q EN1420 Bruksanvisning

16 Januari 2025
Chief

Chief Kontour KRA300B Bruksanvisning

16 Januari 2025
