Sida 1/4

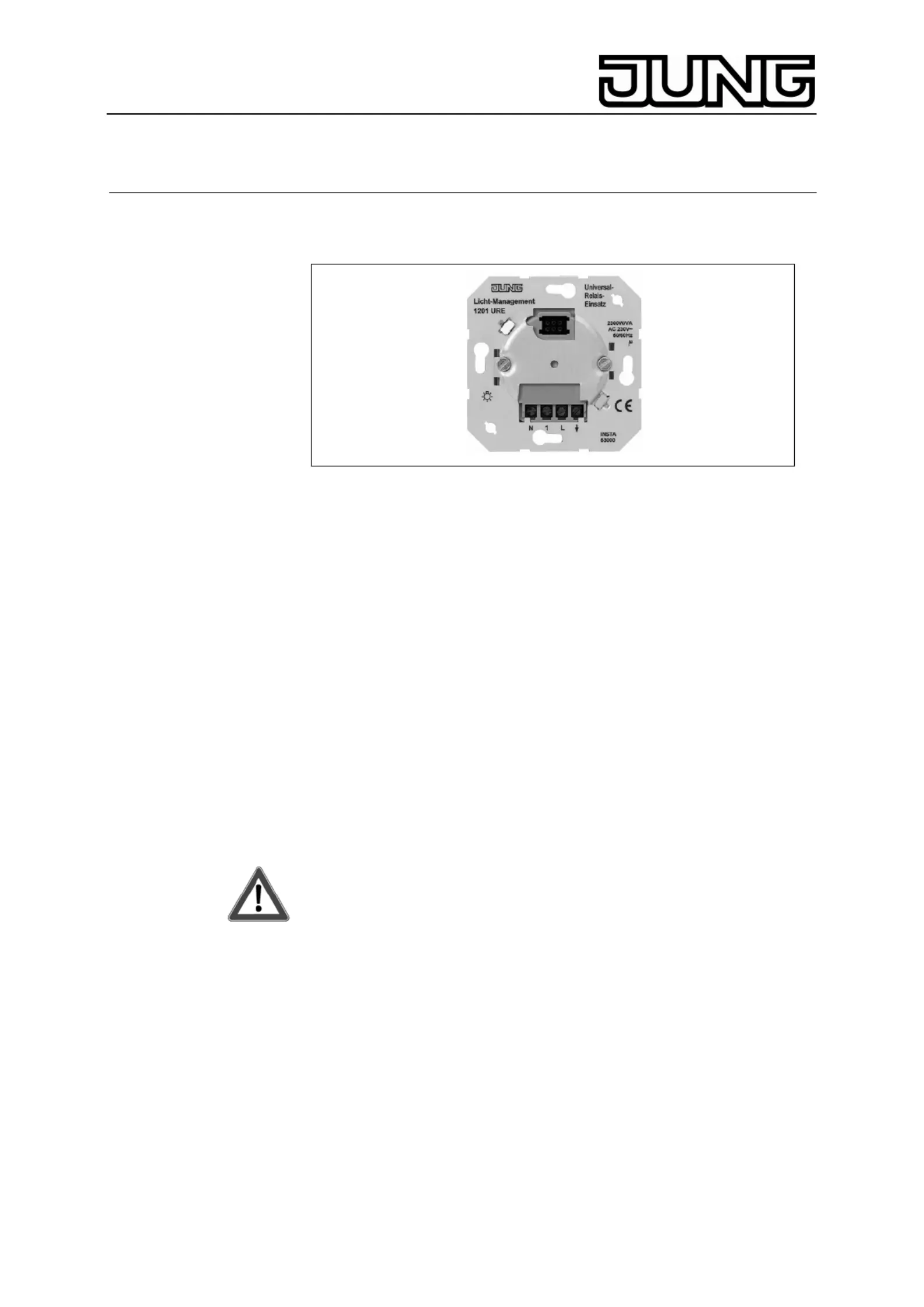

Lichtmanagement Relais moduul
Art.nr.:1201 URE
Bedieningshandleiding
Relais moduul
1. Functie
Relais moduul voor het schakelen van omvangrijke lichtgroepen en
elektrische verbruikers tot max. 10 A/230V:
230V gloeilampen
230V halogeenlampen
LV-halogeenlampen in combinatie met conventionele
transformators
LV-halogeenlampen in combinatie met Tronic-transformators
Fluorescentielampen
Schakelcommando‘s worden geactiveerd met behulp van de toetsvlakken
op het relais moduul , het extensietoestel of de draadloze zender. Deze
bedieningshandleiding beschrijft de mogelijke toestelfuncties in
combinatie met de tiptoets. De precieze functiemogelijkheden bij gebruik
van andere toetstypen resp. de afstandsbediening staan aangegeven in
de desbetreffende gebruikshandleiding.
Bedienvlak BOVEN, BENEDEN, gehele toetsvlak: in-, uitschakelen
(flipflop).
2. Gevaarinstructies
Attentie! Inbouw en montage van elektrische apparaten mogen
alleen door een erkend elektricien worden uitgevoerd. Niet geschikt
om de installatie spanningvrij te schakelen. Bij gebruik van
conventionele transformators iedere transformator overeenkomstig
de instructies van de fabrikant aan ingangszijde beveiligen.
Uitsluitend veiligheidstransformators conform DIN VDE 0551
gebruiken. Bij veronacht-zaming van de installatie-instructies
kunnen brandgevaar of andere gevaren optreden.
Stand: Mai-09 325 317 23
Lichtmanagement Relais moduul
Art.nr.:1201 URE
3. Installatie-instructies

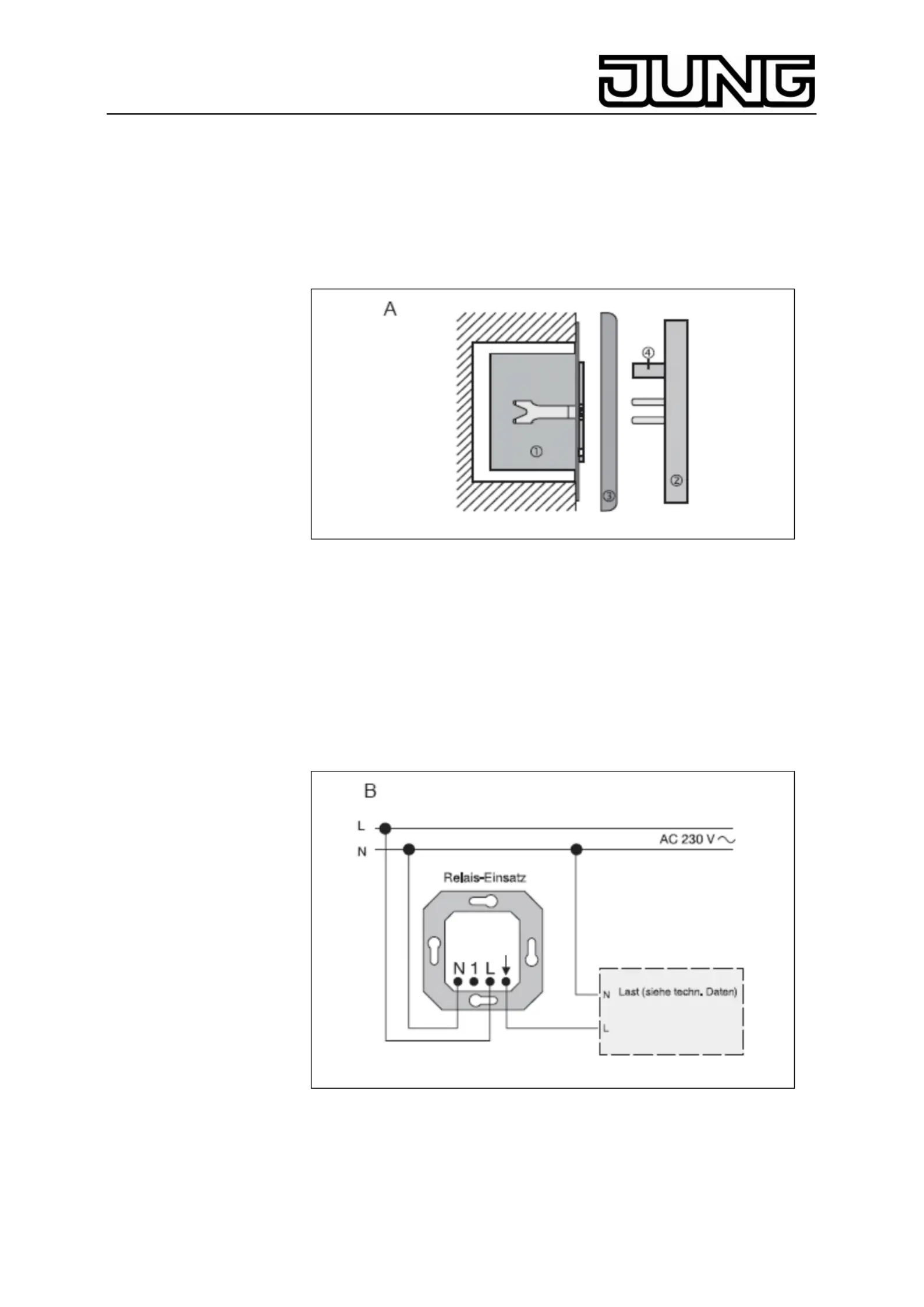

Het relais moduul (c)in een schakeldoos conform DIN 49073 monteren
(afbeelding A).
Afb. A
De aansluitklemmen van het relais-moduul dienen beneden te liggen. Het
relais moduul uitsluitend in combinatie met een toets-moduul gebruiken.
Het toetsmoduul ( )samen met het frame ( )op het relaismoduul
inpluggen. De elektrische contactering geschiedt via de steker (f).
Voorafgaand aan het inschakelen van de voedingsspanning toetsmoduul
oppluggen. Netstoringen langer dan 1 sec. leiden tot uitschakeling van
het relais moduul.
4. Kortsluitbeveiliging
Ter beveiliging van het toestel een beveiligingsschakelaar 10 A aan
ingangszijde installeren.
Afb. B
Aansluiting van het relais moduul geschiedt overeenkomstig afb. B.
Relais moduul(g h), Last ( ). Max. aangesloten vermogen en
belastingsspecificatie conform de tecchnische gegevens aanhouden.
Afhankelijk van de montagewijze het max. aangesloten vermogen
reduceren:
- 10% per 5°C overschrijding van omgevingstemperatuur 25°C,
- 15% voor inbouw in houtplaat, gipsplaat of holle wand,
- 20% voor inbouw in meervoudige configuraties.

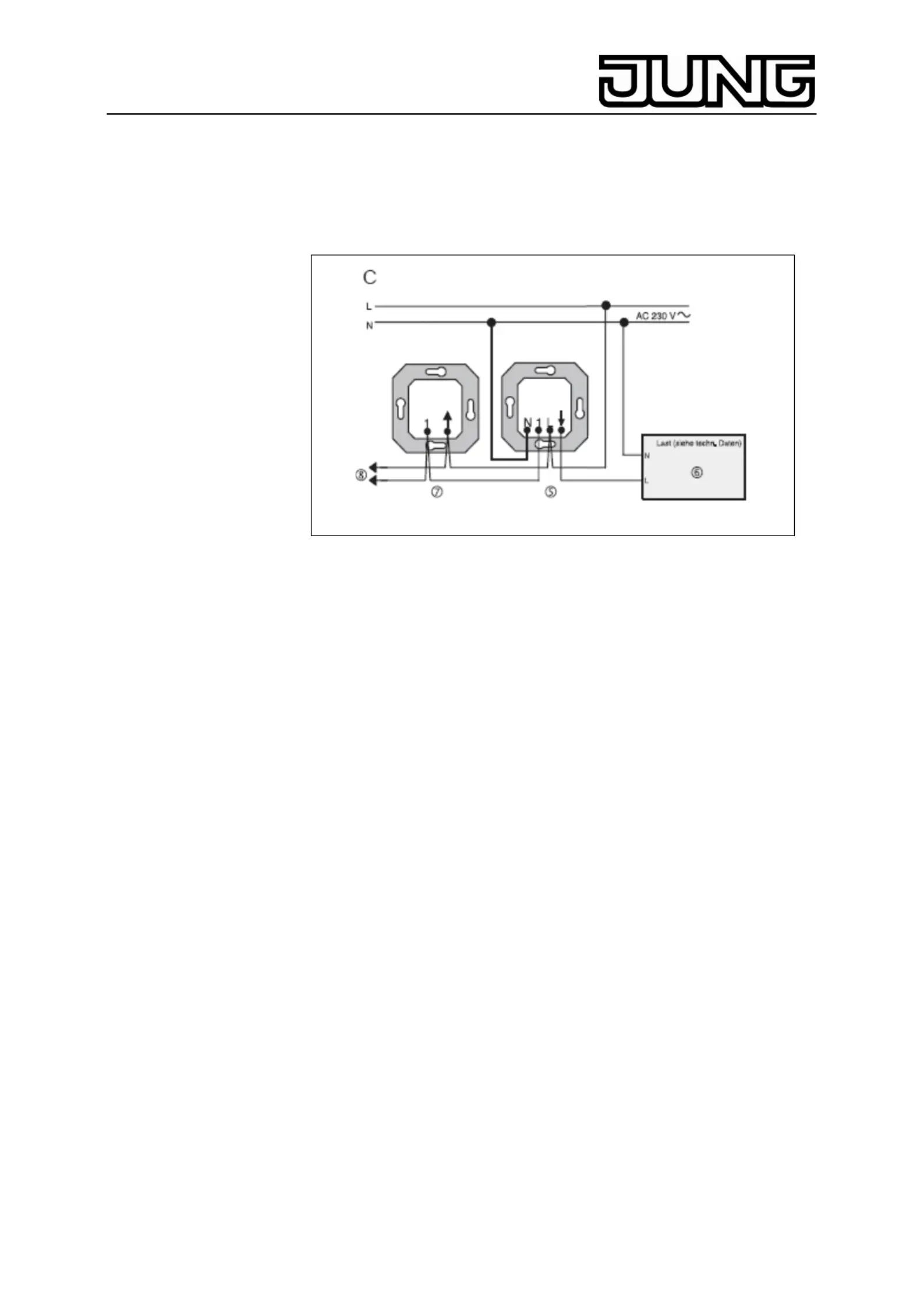

Schakelen van meerdere punten, zie afbeelding C. Relais moduul ( g),
Last (h) Impulsgever "2-draads" (i), Aansluiting van extra impulsgevers
(j).
2
Lichtmanagement Relais moduul
Art.nr.:1201 URE
5. Gebruik van extensie-toestellen
Afb. C
Technische aansluitvoorwaarden van energiebedrijf naleven.
Impulsgever-bediening is alleen mogelijk, wanneer een opzetmoduul op
het hoofdtoestel is gestoken.
Extensie-moduul "2-draads": zelfde functies met tiptoets als ophet relais
moduul.
mechan. toetsschakelaar (maakcontact): AAN / UIT (flipflop)
Verlichte mechanische drukcontacten moeten een eigen Nklem hebben.
6. Technische gegevens
Nominale spanning : AC 230V~, 50 / 60 Hz
Bedrijfttemperatuur : -20 °C tot +45 °C
Aangesloten vermogen:
Gloeilampen : 2300 W
HV-halogeenlampen : 2300 W
Tronic transformators : 1500 W
Conv. transformators : 1000 VA
Conv. transformators tot min. 85% van de nominale belasting met lampen
belasten. Totale belasting mag inclusief transformatorvermogen 1000 VA
niet overschrijden.
Fluorescentielampen
ongecompenseerde : 1200 VA
parallel gecompenseerd : 920 VA
Aanwijzing:
Bij ‘spaarlampen’ op hoge inschakelpiekstroom letten. Lampen
voorafgaand aan gebruik op geschiktheid controleren !
Gemengde belastingen van de gespecificeerde belastingstypen
Aantal impulsgevers
impulsgever-inzetmoduul "2-draads",
mechanische toetsschakelaar: onbeperkt
impulsgever-inzetmoduul "3-draads": 10
Impulsgevers zijn combineerbaar
Totale lengte impulsgeverkabel: max. 100 m
3
