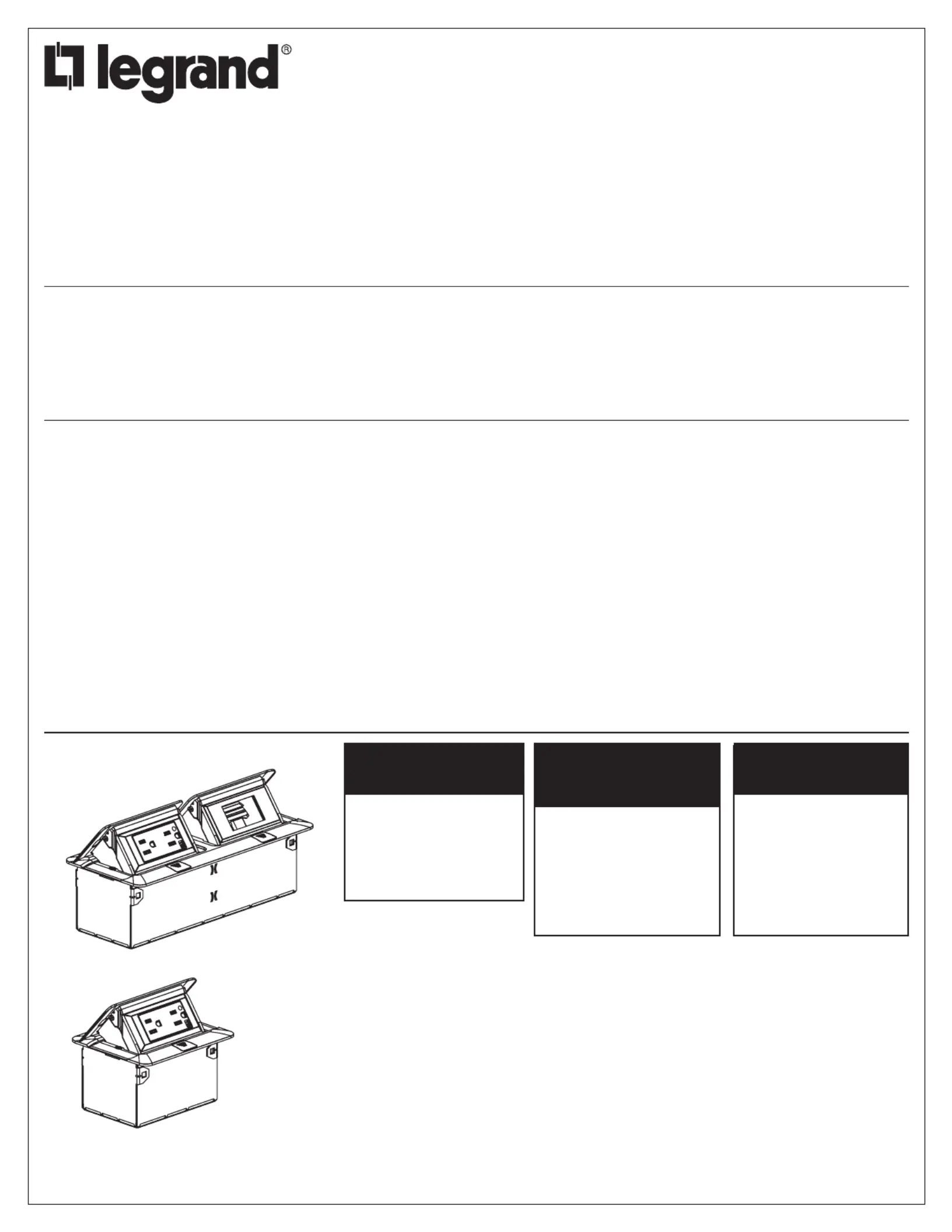

WIREMOLD®

deQuorum™ Flip-Up Portal

Catalog Number(s) • Numéro(s) de Catalogue • Número(s) de Catálogo: DQFF15ST, DQFF15BK, DQFF15UST, DQFF15UBK,

DQFF15ST-2A, DQFF15BK-2A, DQFF15UST-2A, DQFF15UBK-2A, DQFF20ST, DQFF20BK, DQFF20UST, DQFF20UBK,

DQFF20ST-2A, DQFF20BK-2A, DQFF20UST-2A, DQFF20UBK-2A,

IMPORTANT:

Please read all instructions before

beginning installation

Legrand electrical systems conform to and

should be properly grounded in compliance with

requirements of the current National Electrical

Code or codes administered by local authorities.

All electrical products may present a possible

shock or ﬁre hazard if improperly installed

or used. Legrand electrical products may

bear the mark of a Nationally Recognized

Testing Laboratory and should be installed

in conformance with current local and/or the

National Electrical Code.

IMPORTANT :

Veuillez lire l'ensemble des

instructions avant de commencer

l'installation.

Les systèmes électriques Legrand sont

conformes au Code National de l'électricité

(National Electrical Code) ou aux codes

locaux en vigueur et doivent être mis à la terre

conformément à ces codes.

Tous les produits électriques peuvent présenter

un risque d'électrocution ou d'incendie s'ils ne

sont pas installés ou utilisés correctement. Les

produits électriques Legrand peuvent porter la

marque d'un laboratoire reconnu et doivent être

installés conformément au Code national de

l'électricité et/ou aux codes locaux en vigueur.

IMPORTANTE:

Lea todas las instrucciones antes

de comenzar la instalación.

Los sistemas eléctricos Legrand cumplen con los

requisitos del Código Eléctrico Nacional (National

Electrical Code, NEC) actual o con los códigos

impuestos por las autoridades locales y deben

conectarse a tierra consecuentemente.

Todos los productos eléctricos pueden presentar

un riesgo de descarga o incendio si se los

instala o utiliza incorrectamente. Los productos

eléctricos Legrand pueden llevar la marca de

un laboratorio de pruebas reconocido a nivel

nacional y se deben instalar conforme al código

local en vigencia o al Código Eléctrico Nacional.

No: 1014204 – 1215 Installation Instructions • Notice d’Installation • Instrucciones de Instalación

Country of Origin • Pays d'origine • País de origen:

Made in Mexico • Fabriqué en Mexico • Hecho en Mexico

FOR USE IN DRY

LOCATIONS ONLY!

NOT FOR USE ON FLOORS

The provided receptacle is

dust and splash resistant

only. If liquid enters the unit,

promptly disconnect breaker or

unplug power and allow to dry

thoroughly.

WARNING: Do not use this multioutlet assembly in general patient care

or critical patient care areas. They have not been

investigated for installation in accordance with the

requirements of Article 517 of the National Electric Code

NFPA70.

MISE EN GARDE : n'utilisez pas cet ensemble multiprises dans les zones

de soins généraux aux patients ou dans les zones de

soins intensifs. Elles n'ont pas été étudiées pour y être

installées conformément à l'article 517 du Code national

de l'électricité NFPA70.

ADVERTENCIA: no utilice este conjunto de tomacorriente múltiple en

áreas de atención a pacientes generales o críticas. No

han sido investigados para su instalación de acuerdo

con los requisitos del Artículo 517 del Código Nacional

de Electricidad NFPA70.

À UTILISER UNIQUEMENT DANS

DES ENVIRONNEMENTS SECS.

NE PAS UTILISER SUR DES

PLANCHERS

La prise fournie résiste

uniquement à la poussière et

aux éclaboussures. En cas

d'entrée de liquide dans l'unité,

déconnectez immédiatement le

disjoncteur ou coupez le

courant. Laissez sécher

complètement.

¡PARA USAR SOLO EN

LUGARES SECOS! NO APTO

PARA COLOCAR EN PISOS

El receptáculo incluido

solo es resistente al polvo

y a las salpicaduras. Si

ingresa líquido en la unidad,

desconecte inmediatamente

el disyuntor o desconecte

la corriente y deje que se

seque completamente.

COMMUNICATIONS

COMMUNICATION

COMUNICACIONES

The communication compartment has two grommeted

openings. One communication cable can be passed

through each grommet.

Le compartiment de communication dispose de deux

passe-ﬁls. Chaque passe-ﬁls peut accueillir un câble

de communication.

El compartimiento de comunicación tiene dos aber-

turas con arandelas. Se puede introducir un cable de

comunicación a través de cada abertura.

CAUTION: When printing copies of this

template please be sure template

is scaled correctly and is the

correct size once it is printed.

ATTENTION : lorsque vous imprimez des

copies de ce gabarit, assurez-

vous qu'il est à la bonne échelle

et à la bonne taille une fois

imprimé.

PRECAUCIÓN: Cuando imprima copias de esta

plantilla, asegúrese de que

esta se encuentre en la escala

correcta y de que sea del tamaño

correcto cuando esté impresa.

4 1/8" [106mm]

106 mm[4 1/8 po]

106 mm [4 1/8"]

10 1/4" [260mm]

260 mm[10 1/4 po]

260 mm (10 1/4")

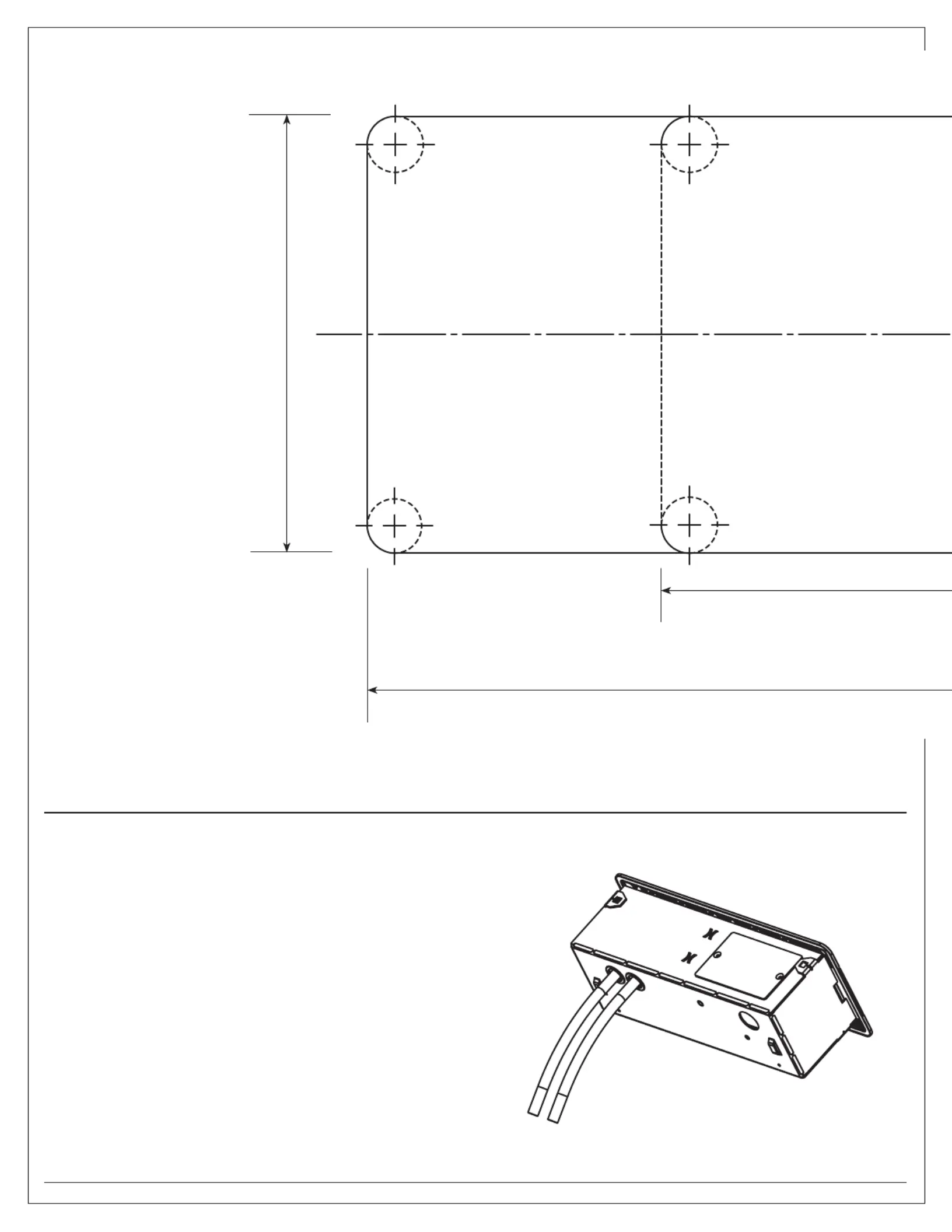

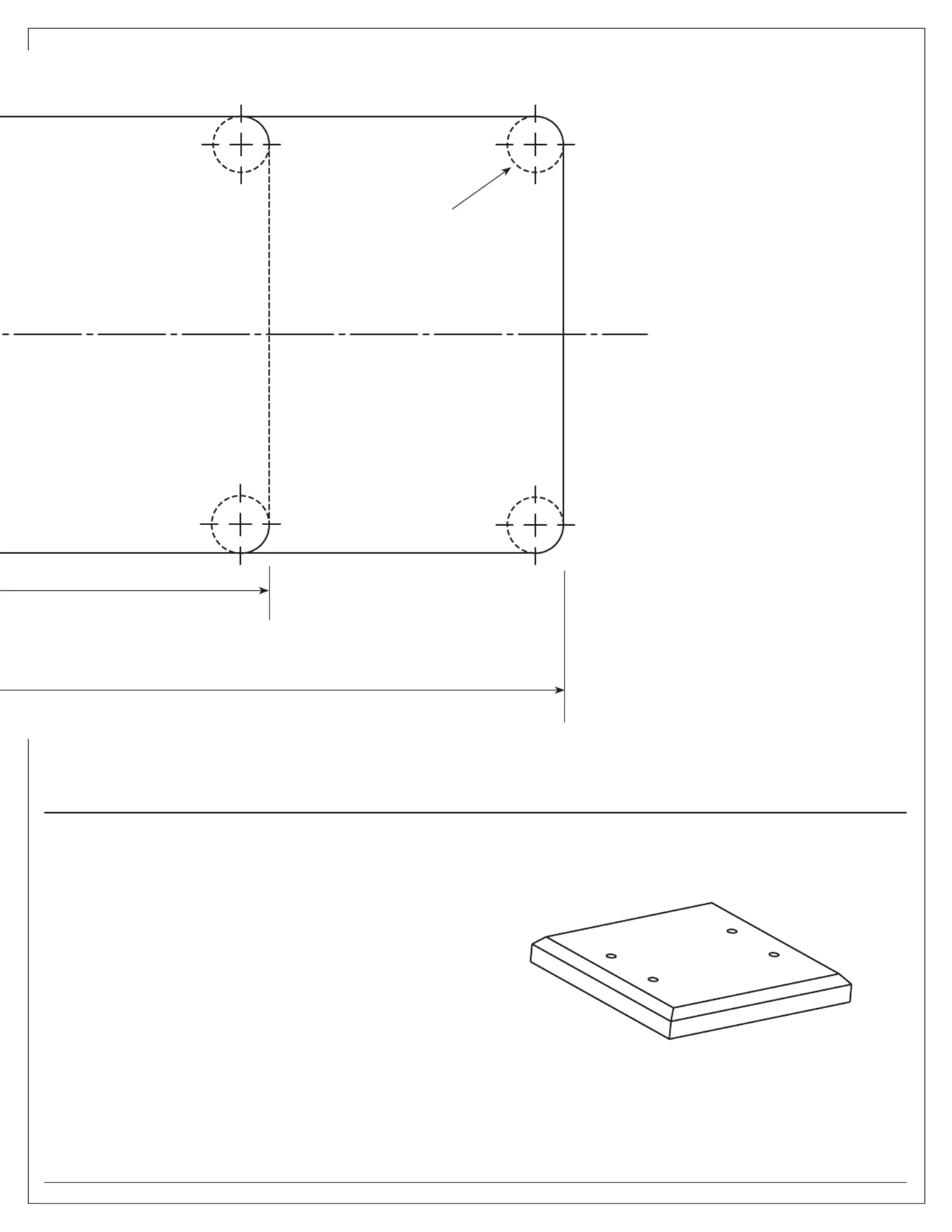

HOLECUT TEMPLATE

MODÈLE À DÉCOUPER

PLANTILLA DE CORTE DE ORIFICIOS

5" [127mm]

127 mm [5 po]

127 mm [5"]

NOTE: For additional information and

installation templates –

please visit the CAD file section at

www.legrand.us/wiremold.

REMARQUE : pour plus d'informations ou

d'autres modèles d'installations,

veuillez consulter la section CAD

sur www.legrand.us/wiremold.

NOTA: para obtener información adicional

y plantillas de instalación

visite la sección de archivos CAD

en www.legrand.us/wiremold.

1With template provided, use an electric drill with

1/2" (12.7mm) bit to drill corner pilot holes

À l'aide du modèle fourni, utilisez une perceuse électrique

de 12,7 mm (1/2 po) afin de percer les trous des angles

Con la plantilla provista, use una perforadora eléctrica con

un fragmento de 12,7 mm (1/2") para perforar orificios guía

en la esquina

HOLECUT INSTALLATION

INSTALLATION ET DÉCOUPE

INSTALACIÓN EN EL ORIFICIO

1/2" [12.7mm] drill (4 places)

trou de 12,7 mm [1/2 po] (4 emplacements)

Perforación de 12,7 mm (1/2 pulg.), (4 lugares)
