Cod. 545,115 - 09/18 Copyright © 2018 Manfrotto Bassano Italy
RU J KO CN
INSTRUCTIONS
MVTTWINMC 153 cm
60.2”
3 kg
6.6 lbs
20 kg
44 lbs
MVTTWINGC 158 cm
62.2”
3,2 kg
7 lbs
20 kg
44 lbs
E
INTRODUCCIÓN
Trípode de vídeo ligero fabricado con tecnopolímero, patas de bra de carbono y semiesfera de aluminio
fundido.
CARACTERÍSTICAS PRINCIPALES
• Tres secciones, dos plataformas • Pies con clavos dobles
• Estabilizador a media altura (en modelo MVTTWINMC) • Estabilizador de suelo (en modelo MVTTWINGC)
• Semiesfera de 100 mm • Adaptador semiesférico de 100 mm a 75 mm
MODELO MVTTWINMC
MONTAJE
Desbloquee cada una de las pinzas “B”. Extienda las 3 patas “A” hasta que el estabilizador a media altura
“C” quede paralelo al suelo. Suelte las extensiones de cada pata; para ello debe abrir las palancas de “D”
de las pinzas “E” y las palancas “M” de las pinzas “N”. Una vez alcanzada la altura que desee, bloquee
cada pata con las palancas de bloqueo “D” y “M”.
AJUSTE DE LA EXTENSIÓN
El estabilizador a media altura “C” está dotado de tensores telescópicos “F”; para ajustar la extensión, aoje
los controles “G”, regule y reapriete. Nota: Otra posibilidad es utilizar el estabilizador de suelo Manfrotto
(art. 165MV, no incluido), para lo cual debe quitar primero los tres pies “L” y jar el estabilizador de suelo
en los clavos “K” (g. 1).
PIES
El trípode se suministra con clavos metálicos dobles “K” para uso en exteriores, por ejemplo, en hierba.
Para usar los clavos metálicos, quite el pie “L” tirando hacia abajo del retenedor de goma “T”.
MODELO MVTTWINGC
MONTAJE
Desbloquee cada una de las pinzas “B”. Extienda las 3 patas “A” hasta que el estabilizador “J” quede
apoyado en el suelo. Suelte las extensiones de cada pata; para ello debe abrir las palancas de “D” de las
pinzas “E” y las palancas “M” de las pinzas “N”. Una vez alcanzada la altura que desee, bloquee cada pata
con las palancas de bloqueo “D” y “M”.
AJUSTE DE LA EXTENSIÓN DE LAS PATAS
El estabilizador “J” está dotado de tensores telescópicos “V”; para ajustar la extensión, aoje los controles
“W”, regule y reapriete. Nota: Otra posibilidad es utilizar el estabilizador a media altura Manfrotto (art.
537SPRB, opcional), para lo cual debe montarlo en los oricios de jación “X” (g. 1) y acoplar a los pies
las zapatas de goma Manfrotto (art. 565, no incluido).
PIES
Los pies “Z” del trípode llevan clavos metálicos dobles para uso en exteriores, por ejemplo, en hierba. Para
usar los clavos metálicos, desmonte el estabilizador “J” tirando hacia abajo de los retenedores de las patas “Y”.
MONTAJE Y DESMONTAJE DE UNA RÓTULA DE CÁMARA ,
El trípode está diseñado para rótulas de bola de 100 mm o 75 mm. Para montar una rótula de bola de 75
mm, je el adaptador semiesférico “AA” de 100 mm a 75 mm (suministrado) al trípode mediante los tres
tornillos “AB” (g. 4). En el trípode también pueden montarse rótulas de otros tipos (de base plana con ajuste
hembra de 3/8”) mediante una semiesfera 500BALL/500BALLSH o 520BALL/520BALLSH (no incluida con
el producto) combinada con el adaptador semiesférico de 100 mm a 75 mm.
MANTENIMIENTO , y

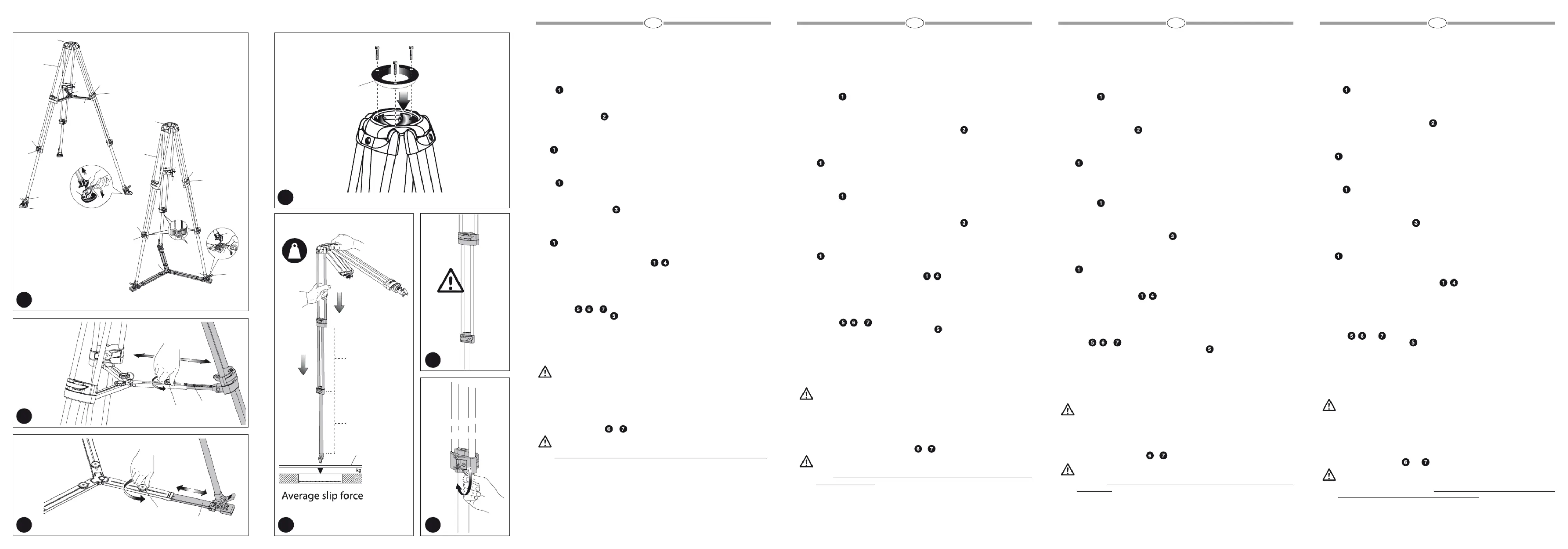

VERIFICACIÓN DE LA CAPACIDAD DE CARGA DE LAS PATAS
Conviene revisar periódicamente la fuerza de los frenos de las patas para comprobar si funcionan ecazmente
y ajustarlos en caso necesario.
1. Desmonte el estabilizador a media altura o de suelo del trípode para facilitar las operaciones siguientes.
2. Extienda las secciones media e inferior a 23 cm (9 pulgadas) cada una (aproximadamente la mitad de
su longitud máxima).
3. Coloque una alfombrilla de goma o similar sobre una báscula para que no se estropee ni haya deslizamiento.
Apoye una pata en la báscula y ejerza una fuerza vertical descendente.
¡ATENCIÓN! Utilice una alfombrilla antideslizante para que el pie del trípode no resbale fuera de
la báscula cuando empuje hacia abajo.
¡ATENCIÓN! Riesgo de atrapamiento de los dedos. No olvide apartar los dedos para que no
queden atrapados entre las patas.
4. La pata debe permanecer extendida mientras se le aplica una fuerza descendente media de 25-35
kg (55 - 77 lb).
5. Si la pata empieza a retraerse antes de llegar a 25 kg (55 lb) de fuerza, es necesario ajustar la
correspondiente sección de la pata. Compruebe qué sección y aro de jación se han retraído y consulte
el apartado “Ajuste de la fuerza de los frenos”.
AJUSTE DE LA FUERZA DE LOS FRENOS y
Para ajustar la fuerza de los frenos, las palancas del aro de jación deben estar cerradas, como
se muestra en esta imagen. Para realizar este ajuste debe utilizarse la llave Allen suministrada.
Con un leve giro de la llave Allen se consigue un gran aumento de carga (1/8 de vuelta = +5kg/11lb
– g. 7). No sobreapriete, porque los mecanismos de jación quedarán sometidos a mayor tensión.
1. Introduzca la llave Allen suministrada en el tornillo de jación de la primera sección que se retrajo al
VERIFICAR LA CAPACIDAD DE CARGA.
2. Gire el tornillo en el sentido de las agujas del reloj para ajustar en incrementos MÁX. de 1/8 de vuelta:
después de cada incremento, compruebe de nuevo la capacidad de carga de la pata (consulte el apartado
anterior, VERIFICACIÓN DE LA CAPACIDAD DE CARGA DE LAS PATAS).
Repita la operación con las otras 2 patas.
ОПИСАНИЕ МОДЕЛИ
Легкий видеоштатив, изготовленный из полимера, с углепластиковыми ногами и литой алюминиевой
чашей.
ОСОБЕННОСТИ:
• Три секции ног, два фиксатора на каждой из ног • Ноги с парными шипами на концах
• Средняя растяжка (в модели MVTTWINMC) • Нижняя растяжка (в модели MVTTWINGC)
• Чаша диаметром 100 мм • Переходник на чашу диаметром 75 мм
ШТАТИВ MVTTWINMC
УСТАНОВКА ШТАТИВА
Ослабьте каждый из фиксаторов “B”. Раздвиньте 3 ноги “A”, пока средняя растяжка “C” не окажется
параллельна поверхности, на которую ставится штатив. Выдвиньте секции ног, открыв клипсы
“D” хомутов “E”, и клипсы “M” хомутов “N”. Выдвинув секции ног на нужную высоту, зафиксируйте
клипсы “D” и “M”.
НАСТРОЙКА РАСТЯЖКИ
Средняя растяжка “C” снабжена телескопическими секциями “F”: для настройки оптимального положения
растяжки ослабьте фиксаторы секций “G” и после настройки затяните. Обратите внимание: в качестве
альтернативы можно использовать нижнюю растяжку Manfrotto 165MV (не входит в комплект), сняв
три площадки “L” с концов ног и закрепив растяжку на шипах “K” (рис. 1).
ИСПОЛЬЗОВАНИЕ ШИПОВ
Ноги штатива оснащены двойными металлическими шипами “K” для использования вне помещений,
например, на траве и сыпучих поверхностях. Чтобы использовать штатив с шипами, снимите площадку
“L”, оттянув резиновый фиксатор “T”.
ШТАТИВ MVTTWINGC
УСТАНОВКА ШТАТИВА
Ослабьте каждый из фиксаторов “B”. Раздвиньте 3 ноги “A”, пока растяжка “J” не ляжет на поверхность,
на которую ставится штатив. Выдвиньте секции ног, открыв клипсы “D” хомутов “E”, и клипсы “M”
хомутов “N”. Выдвинув секции ног на нужную высоту, зафиксируйте клипсы “D” и “M”.
НАСТРОЙКА РАСТЯЖКИ
Растяжка “J” снабжена телескопическими секциями “V”: для настройки оптимального положения
растяжки ослабьте фиксаторы секций “W” и после настройки затяните. Обратите внимание: в
качестве альтернативы можно использовать среднюю растяжку Manfrotto 537SPRB (не входит в
комплект), закрепив ее в гнездах “X” (рис. 1) и надев на ноги штатива резиновые площадки Manfrotto
565 (не входят в комплект)
ИСПОЛЬЗОВАНИЕ ШИПОВ
Ноги штатива оснащены двойными металлическими шипами “Z” для использования вне помещений,
например, на траве и сыпучих поверхностях. Чтобы использовать штатив с шипами, снимите растяжку
“J”, оттянув резиновый фиксатор “Y”.
УСТАНОВКА ШТАТИВНОЙ ГОЛОВЫ ,
Штатив совместим с головами, имеющими диаметр полусферы 100 мм или 75 мм. Чтобы установить
голову с полусферой диаметром 75 мм, закрепите переходник на 75 мм “AA” на штативе при помощи
трех винтов “AB” (рис. 4). Также на штатив можно устанавливать головы с плоским основанием и
резьбой 3/8” при помощи дополнительной полусферы 500BALL/500BALLSH или 520BALL/520BALLSH
в сочетании с переходником на полусферу диаметром 75 мм.
ОБСЛУЖИВАНИЕ , &
ПРОВЕРКА РАБОТЫ НОГ ПОД НАГРУЗКОЙ
Периодически проверяйте работу фиксаторов секций ног, чтобы убедиться в их эффективном
функционировании, и при необходимости проводите настройку.
1. Отсоедините растяжку штатива, чтобы проверить работу его ног
2. Выдвиньте каждую (нижнюю и среднюю) секцию ноги на 23 см (приблизительно половину их
максимальной длины).
3. Положите на весы резиновый коврик “AC” или подстилку, чтобы нога штатива не соскользнула с
площадки весов. Приложите к ноге вертикальную нагрузку, направленную вниз.
ВАЖНО! Используйте подстилку, которая обеспечит надежное сцепление и предотвратит
соскальзывание ноги штатива под нагрузкой. ВАЖНО! Существует риск защемления пальцев.
Не располагайте пальцы близко к складывающимся частям штатива.
4. Нога должна оставаться неподвижно в разложенном состоянии под нагрузкой в диапазоне 25-35 кг.
5. Если нога начинает складываться под нагрузкой менее 25 кг, это значит, что фиксаторы секций
нуждаются в настройке. Отметьте фиксатор, который не удержал свою секцию, и обратитесь к
разделу «Настройка фиксаторов секций».
НАСТРОЙКА ФИКСАТОРОВ СЕКЦИЙ &
Настройка должна производиться при закрытых фиксаторах, в соответствии с изображением.
Для настройки требуется шестигранный ключ (входит в комплект). Небольшие доли оборота
ключа соответствуют значительному приросту силы фиксации (1/8 оборота ключа изменяет силу
фиксации на 5 кг). Не затягивайте фиксаторы слишком сильно – это приведет к неоправданно
высокой нагрузке на них.
1. Вставьте шестигранный ключ (входит в комплект) в регулятор фиксатора, который не удержал
секцию ноги при проверке работы ног штатива под нагрузкой.
2. Поверните ключ по часовой стрелке НЕ БОЛЕЕ ЧЕМ на 1/8 оборота. После каждой итерации
настройки делайте повторную проверку работы ног под нагрузкой (см. раздел ПРОВЕРКА РАБОТЫ
НОГ ПОД НАГРУЗКОЙ выше). Повторите вышеописанную процедуру для каждой из 3 ног штатива.
はじめに
本ビデオ用軽量三脚は、テクノポリマー製部品、カーボンファイバー製脚チューブ、アルミニウム製ボ
ウル部で作られています。
主な仕様
• ３段三脚 • ツインスパイク石突
• ミッドスプレッダー (MVTTWINMC) • グラウンドスプレッダー (MVTTWINGC)
• 100mmボウル • 100mm-75mmボウルアダプター
品番 MVTTWINMC
セットアップ
各脚をつないでいるクリップ“B”を解除します。ミッドスプレッダー“C”が水平になるまで３本の脚“A”を開
脚します。クランプ“E”のレバー“D”およびクランプ“N”のレバー“M”を開き、各脚が伸縮できる状態にしま
す。任意の高さに伸ばしたら、ロックレバー“D”と“M”で各脚をロックします。
開脚角度の調整
ミッドスプレッダー“C”には伸縮アーム“F”が備わっています。開脚角度を調整するには、ノブ“G”を緩め、
アーム長を調整し、再度締めます。
ご参考：マンフロットのグラウンドスプレッダー品番165MV（別売）を使用することもできます。その場
合、３つの石突“L”を外し、 スパイク “K”（図1）をグラウンドスプレッダーに固定します。
石突
三脚には芝生など屋外使用のための金属ツインスパイク“K”が装備されています。金属スパイクを使用す
るためには、ゴム押さえ“T”を押下しシュー“L”を取り外します。
品番 MVTTWINGC
セットアップ
各脚をつないでいるクリップ“B”を解除します。グラウンドスプレッダー“J”が床面にぴったり付くまで３
本の脚“A”を開脚します。クランプ“E”のレバー“D”およびクランプ“N”のレバー“M”を開き、各脚が伸縮でき
る状態にします。任意の高さに伸ばしたら、ロックレバー“D”と“M”で各脚をロックします。
開脚角度の調整
スプレッダー“J”には伸縮アーム“V”が備わっています。開脚角度を調整するには、ノブ“W”を緩め、アー
ム長を調整し、再度締めます。
ご参考：マンフロットのミッドスプレッダー品番537SPRB（別売）を“X”（図1）に取り付けて使用する
こともできます。その場合、石突にはラバーシュー品番565（別売）を装着します。
石突
三脚の石突“Z”には、芝生など屋外使用のための金属ツインスパイクが装備されています。金属スパイク
を使用するためには、ゴム押さえ“Y”を押下しスプレッダー“J”を取り外します。
カメラ雲台の取り付けと取り外し ,
本三脚は、100mmまたは75mmのハーフボールを備えた雲台のために設計されています。
75mmハーフボール雲台を取り付ける場合は、三脚に付属の100mm-75mmボウルアダプター“AA”を3本の
スクリュー“AB”を使って三脚に装着します（図4）。
また、別売ハーフボール500BALL/500BALLSHまたは520BALL/520BALLSHを三脚の100mmまたは75mm
のボウルに取り付ければ、非ハーフボールタイプの雲台（3/8”メスネジを備えたフラットベースの雲台）
を使用することもできます。
脚の耐荷重のチェック , &
メンテナンス
脚ロックが正常に機能しているかを確認するため、定期的に脚ロック強度のチェックを行い、必要に応
じて調整を行ってください。
1. 次の手順をやりやすくするために、ミッドスプレッダーまたはグラウンドスプレッダーを取り外します。
2. 脚の中間の段および下段を、それぞれ約23cm（伸ばしきった場合の約半分）伸ばします。
3. 重量計を用意し、キズや滑りを防止するためのゴムマット等“AC”をその上に置きます。１本の脚を重
量計に対して垂直に立て、下向きに荷重をかけます。
注意！下向きに荷重をかけた際に三脚の石突が重量計から滑らないようにするため、滑りにくい
マットを使用してください。
注意！指挟みの危険を避けるため、脚の伸縮部に指を近づけないようにしてください。
4. 下向きに25-35kgの荷重をかけても脚が縮まないことを確認します。
5. 25kg未満の荷重で脚が縮んでしまう場合は、その脚の調整が必要です。どの段のどのロックレバーで
縮んでしまったかを確認し、後述「脚ロック力の調整」に従って調整してください。
脚ロック力の調整 &
ロック力の調整は、必ずこの図のようにロックレバーを閉じた状態で行います。
調整を行う際には、付属の六角レンチを使用します。
六角レンチのわずかな回転で耐荷重が大きく変化します（1/8回転で耐荷重が約5kg増加）。
ロック機構への過負荷につながるので、必要以上に調整を行わないでください。
1. 「脚の耐荷重のチェック」で最初に縮んでしまった段の脚ロックのスクリューに、付属の六角レン
チを当てます。
2. スクリューを時計方向に最大1/8回転（45° ）ずつ回し、その都度前述の「脚の耐荷重のチェック」に
従って耐荷重をチェックします。
他の2本の脚についても、同じ手順にチェック・調整します。
소개
경량의 비디오 삼각대는 카본 재질의 다리와 알루미늄 볼의 조합으로 제작되었습니다.
주요 특징
• 3단, 2가지 포지션 •트윈 스파이크
•미들 스프레더 (모델 MVTTWINMC) •그라운드 스프레더 (모델 MVTTWINGC)
• 100mm 볼 • 100mm, 75mm까지의 볼 어댑터
모델 MVTTWINMC
설치
각각의 클립 “B”의 잠금을 풀어줍니다.
미들 스프레더(C)가 완전히 펴질 때 까지 다리(A) 3개를 모두 펼쳐줍니다.
클램프(E,N)의 잠금 레버(D,M)를 열어서 각각의 다리의 길이를 조절합니다.
원하는 높이가 되면 잠금 레버(D,M)를 이용하여 다리를 고정하여 주십시오.
스프레더 조절
미들 스프레더(C)는 연장이 가능하도록 암(F)이 포함되어 있습니다.
스프레더를 고정하기 위해서는 손잡이(G)를 이용하여 주십시오.
참고: 그라운드 스프레더(Art. 165MV, 별매)를 사용하기 위해서는3개의 삼각대발(L)을 제거한 뒤 스프레더를
스파이크(K)에 고정해 줍니다.
삼각대 발
삼각대는 잔디와 같은 외부에서의 사용을 위해 트윈 메탈 스파이크 “K”와 함께 제공됩니다.
스파이크(K)를 사용하려면 리테이너(T)를 잡아당겨 삼각대 발(L)을 제거하십시오.
모델 MVTTWINGC
설치
각각의 클립 “B”의 잠금을 풀어줍니다.
스프레더 “J”가 바닥에서 평행이 될 때 까지 “A” 다리 3개를 모두 펼쳐줍니다.
클램프(E,N)의 잠금 레버(D,M)를 열어서 각각의 다리의 길이를 조절합니다.
원하는 높이가 되면 잠금 레버(D,M)를 이용하여 다리를 고정하여 주십시오.
삼각대 다리 스프레더 조절
그라운드 스프레더(J)는 연장이 가능하도록 암(V)이 포함되어 있습니다.
스프레더를 고정하기 위해서는 손잡이(W)를 이용하여 주십시오.
참고: 미들 스프레더(Art. 537SPRB, 별매)를 사용하기 위해서는 부품(X)에 고정합니다. 또한 맨프로토의
고무발(Art. 565, 별매)를 장착하여 사용이 가능합니다.
삼각대 발
삼각대는 잔디와 같은 외부에서의 사용을 위한 스파이크(Z)가 제공됩니다.
스파이크(Z)를 사용하려면 리테이너(Y)를 잡아당겨 스프레더(J)을 제거하십시오
카메라 헤드 장착 및 제거 ,
삼각대는 100mm 또는 75mm 볼헤드에 맞게 제작되었습니다.
75mm 볼 헤드를 장착하려면 3개의 나사”AB”(그림 4)를 사용하여 삼각대에 제공된 100mm, 75mm 볼
어댑터”AA”를 부착하십시오.
100mm, 75mm 볼 어댑터와 조합하여 하프 볼 500BALL/500BALLSH or 520BALL/520BALLSH (별도 구매)
을 사용하면 삼각대에 볼헤드(3/8” 암 피팅 포함 플랫 베이스)를 장착하여 사용 할 수 있습니다.
유지 , &
삼각대 다리 지지하중 확인
삼각대 다리의 브레이크 힘이 올바르게 작동하는지 확인하기 위해 주기적으로 점검하고 필요
에 따라 조정하여 주십시오.
1. 삼각대 점검을 위해서는 삼각대로부터 미들 스프레더 또는 그라운드 스프레더를 분리해줍니다.
2. 중간과 하단 부분을 각각 23cm (9in) 까지 확장합니다(최대 길이의 약 절반).
3. 손상과 미끄러짐을 방지하기 위해 고무 매트 또는 유사한 “AC”를 저울에 놓습니다.
삼각대 다리 중 한 개를 저울 위에 올려 놓고 아래 방향으로 힘을 가합니다.
경고! 아래로 압력을 가할 때 삼각대 발이 저울에서 미끄러지지 않도록 미끄럼 방지 매트를
사용하십시오.
경고! 손가락이 끼일 위험이 있으므로 손가락이 삼각대 다리에 걸리지 않도록 조심하십시오
4. 삼각대 다리는 평균 25-35kg(55-77lb) 힘을 가할 때 고정 된 상태로 유지되어야 합니다.
5. 25kg(55lb)의 힘에 도달하기 전에 삼각대 다리가 줄어들기 시작하면 해당 삼각대 다리 부분을 조정해야
합니다. 어느 부분이 파손되었는지 점검하고”브레이크 조정 섹션”을 참조하십시오.
브레이크 조정 &
그림과 같이 브레이크는 잠금 레버를 닫은 상태에서 조정해야 합니다.
제공된 연장을 사용하여 조정하여 주십시오.
연장을 돌릴수록 무게가 크게 증가합니다(1/8회전=5kg(11lb) 증가).
연장을 돌릴 수 록 잠금장치에 대한 압박이 증가하므로 필요 이상으로 조정하지 마십시오.
1. 첫 번째 잠금 장치 나사에 제공 된 연장을 사용합니다.
2. 각각의 다리 잠금 장치 마다 나사를 최대1/8까지 시계 방향으로 돌립니다.
조정을 완료 한 후 지지하중을 다시 확인하여 주십시오(상단의 삼각대 다리 지지하중 확인 섹션 참조).
나머지 2개의 삼각대 다리도 상단의 과정을 반복하십시오.
介绍
由高科技聚合物制成的轻巧摄像三脚架，带有碳纤维脚管和铝合金球碗。
主要特点
• 三节脚管，两段式设计 • 双脚钉
• 中置延伸器（适用于型号MVTTWINMC） • 地置延伸器（适用于型号MVTTWINGC）
• 100 mm球碗 • 100 mm转75 mm球碗适配器
MVTTWINMC 型号
设置
解开各个“B”处夹子，展开3个脚管“A”直至中置延伸器“C”与地面平行。打开夹子“E”上的锁定杆“D”和夹子“N”
上的锁定杆“M”，松开各脚管的延伸部分。达到所需高度后，通过锁定杆“D”和“M”锁定各脚管。
调整展开
中置延伸器“C”配有伸缩臂“F”：如需调整，松开旋钮“G”，调整并重新拧紧。
注：或者，可以通过先拆下三个支撑脚“L”并将地置延伸器固定到“K”，来使用地置延伸器曼富图Art.165MV（
不包括在内）（如图1）。
支撑脚
三脚架配有双金属尖钉“K”供户外环境使用，例如在草地上使用时。若要使用金属钉，请拉下橡胶固定器“T”
来拆下支撑脚“L”。
MVTTWINGC 型号
设置
解开各个“B”处夹子，展开3个脚管“A”直至地置延伸器“J”与地面平行。打开夹子“E”上的锁定杆“D”和夹子“N”
上的锁定杆“M”，松开各脚管的延伸部分。达到所需高度后，通过锁定杆“D”和“M”锁定各脚管。
调整展开
地置延伸器“C”配有伸缩臂“V”：如需调整，松开旋钮“W”，调整并重新拧紧。
注：或者，通过将其固定在附件“X”（图1）上并在脚管上套上曼富图橡胶垫Art.565（不包括在内），可使
用地置延伸器曼富图Art. 537SPRB（可选）。
支撑脚
三脚架的支撑脚“Z”带有双金属尖钉供户外环境使用，例如在草地上使用。若要使用金属钉，请拉下橡胶固
定器“T”来拆下支撑脚“L”。
安装和拆卸摄像云台 ,
该三脚架适用于100mm或75mm的半球碗摄像云台。
要安装75mm的半球碗摄像云台，使用三个螺丝“AB”将提供的100 mm转75 mm球碗适配器“AA”与三脚架
连接（图4）。
也可以通过半球碗500 BALL / 500 BALLSH或520 BALL / 520 BALLSH（不随产品提供）与100 mm转75
mm球碗适配器一起使用来安装三脚架上的平底云台（带3/8接口的水平底座）。
维护 , &
检查脚管承载能力
定期检查脚管制动力的有效性，验证其是否正确运行并在必要时进行调整。
1. 从三脚架上取下中置或地置延伸器，以便进行下列操作
2. 将中部和下部脚管各延长至23cm（9英寸）（约为其最大长度的一半）。
3. 将类似“AC”的防滑垫放在一组秤上以防止损坏和打滑。将一条脚管放在秤上并施加垂直向下的力。
警告！施加向下的压力时，请使用防滑垫确保三脚架脚管不会从秤上滑落
警告！防止夹手。
4. 在施加平均25-35公斤（55-77磅）的向下的力时，脚管应保持伸展。
5. 如果在达到25公斤（55磅）的力之前脚管开始收缩，则需要调整相应的脚管部分。检查哪部分和哪个脚
管锁定器收缩，并参阅“锁紧力调整”来进行调整。
锁紧力调整 &
如图所示，必须在锁圈杆关闭的情况下调整锁紧力。
必须使用所提供的艾伦内六角扳手进行调整。
艾伦内六角扳手的小旋转会导致大增加（1/8转= + 5kg/11lbs）。
调整幅度请勿过大，否则会增加锁定机构的承载。
1. 将随附的内六角扳手放在与锁紧能力测试期间收缩的第一部分相对应的有环螺钉上
2. 顺时针转动螺丝，最大1/8转：在各调整步骤后，再次检查锁紧能力（见上述检查脚管承载能力章节）。
在其余两个脚管上重复此步骤。
INTRODUCTION
Lightweight video tripod made of a technical polymer with carbon bre legs and aluminium casting bowl.
KEY FEATURES
• Three sections, two stages • Twin spiked feet
• Mid-level spreader (on model MVTTWINMC) • Ground spreader (on model MVTTWINGC)
• 100 mm bowl • 100 mm to 75 mm bowl adapter
MODEL MVTTWINMC
SET UP
Unlock the each of the clips “B”. Spread the 3 legs “A” until the mid-level spreader “C” is parallel on the oor.
Release the extensions of each leg by opening the levers “D” on the clamps “E” and the levers “M” on the
clamps “N”. When desired height is achieved lock each leg by locking levers “D” and “M”.
ADJUSTING THE SPREAD
The mid-level spreader “C” is provided with telescopic arms “F”: to adjust the amount of spread, loosen
the knobs “G”, adjust and re tighten. Note: As an alternative, it is possible to use the ground spreader
Manfrotto Art. 165MV (not included) by rst removing the three feet “L” and xing the ground spreader to
the spikes “K” (g. 1).
FEET
The tripod is supplied with twin metal spikes “K” for external use, e.g. grass. To use the metal spike, remove
the foot “L” by pulling down the rubber retainer “T”.
MODEL MVTTWINGC
SET UP
Unlock each of the clips “B”. Spread the 3 legs “A” until the spreader “J” is at on the oor. Release the
extensions on each leg by opening the levers “D” on the clamps “E” and the levers “M” on the clamps “N”.
One the desired height is reached, lock each leg by locking levers “D” and “M”.
ADJUSTING THE LEG SPREAD
The spreader “J” is provided with telescopic arms “V”: to adjust the amount of spread, loosen the knobs
“W”, adjust and re tighten. Note: As an alternative, it is possible to use the mid lever spreader Manfrotto
Art. 537SPRB (optional) by xing it to the attachment “X” (g. 1) and adding Manfrotto’s rubber shoes Art.
565 (not included) on the feet.
FEET
The tripod has feet “Z” with twin metal spike for external use, such as grass. To use the metal spike, remove
the spreader “J” by pulling down on the leg retainer “Y”.
MOUNTING AND REMOVING A CAMERA HEAD ,
The tripod is designed for 100mm or 75mm ball heads.
To mount 75mm ball heads, attach the 100mm to 75mm bowl adapter “AA” provided to the tripod using
the three screws “AB” (g. 4). It is also possible to mount non-ball heads (at base with 3/8” female tting)
on the tripod by using a half ball 500BALL/500BALLSH or 520BALL/520BALLSH (not supplied with the
product) in combination with the 100mm to 75mm bowl adapter.
MAINTENANCE , &
CHECK LEG LOAD CAPACITY
Periodically check the eectiveness of the leg brake force in order to verify that is operating correctly and
adjust if necessary.
1. Remove the mid-level or ground spreader from the tripod in order to facilitate following steps
2. Extend the middle and lower sections to 23 cm (9in) each (approximately half their maximum length).
3. Place a rubber mat or similar “AC” on a set of scales to prevent damage and skidding. Stand one leg on
the scales and apply a vertical downward force.
WARNING! Use a non-slip mat to ensure the tripod foot does not slip from the scales when applying
downward pressure
WARNING! Finger entrapment hazard. Make sure you keep ngers clear, so they do not become
trapped in the legs.
4. The leg should remain extended while applying an average downward force of 25-35 kg (55 - 77 lb).
5. If the leg starts to collapse before a 25 kg (55 lb) force is reached, then the corresponding leg section
requires adjustment. Check to see which section and which locking collar has collapsed and refer to
“Adjusting brake force section”.
ADJUSTING BRAKE FORCE &
Brake force must be adjusted with the locking collar levers closed, as shown in this image.
The supplied Allen key must be used to carry out the adjustment.
Small rotations of the Allen key result in large load increases (1/8 of a turn= +5kg (11lb) g.7).
Do not adjust more than necessary as this will lead to increased stress on the locking mechanisms.
1. Place the supplied Allen key on the collar-screw corresponding to the rst section that collapsed during
the LOAD CAPACITY TEST
2. Turn the screw clockwise in MAX 1/8 of a turn steps : after each adjustment step, check the Load Capacity
again (referring to the CHECK LEG LOAD CAPACITY section above).
Repeat the procedure on the remaining 2 legs.
TESTO ISTRUZIONI TREPPIEDE VIDEO
Treppiede video leggero realizzato in un polimero tecnico e dotato di gambe in bra di carbonio e culla
in alluminio pressofuso.
CARATTERISTICHE PRINCIPALI
• Tre sezioni, due stadi • Piedini con doppio puntale
• Stabilizzatore intermedio (sul modello MVTTWINMC) • Stabilizzatore a terra (sul modello MVTTWINGC)
• Culla da 100 mm • Adattatore da 75 mm
MODELLO MVTTWINMC
PREPARAZIONE
Sbloccare tutti i fermi “B”. Divaricare le 3 gambe “A” nché lo stabilizzatore intermedio “C” risulta parallelo
al suolo. Liberare le sezioni telescopiche di ciascuna gamba aprendo le leve “D” sui manicotti “E” e le leve
“M” sui manicotti “N”. Una volta raggiunta l’altezza desiderata, bloccare nuovamente ciascuna gamba
chiudendo le leve “D” ed “M”.
REGOLAZIONE DELL’AMPIEZZA DELL’APERTURA DELLE GAMBE
Lo stabilizzatore intermedio “C” è dotato di bracci telescopici “F”: per regolare l’ampiezza dell’apertura delle
gambe, svitare le manopole “G”, procedere alla regolazione e riavvitare. Nota: in alternativa può essere
utilizzato lo stabilizzatore a terra Manfrotto art. 165MV (non incluso) procedendo alla rimozione dei tre
piedini “L” e al ssaggio dello stabilizzatore a terra ai puntali “K” (g. 1).
PIEDINI
Il treppiede è dotato di doppi puntali in metallo “K” per uso esterno, es. sull’erba. Per utilizzare il puntale in
metallo, rimuovere il piedino “L” abbassando il dispositivo di ssaggio in gomma “T”.
MODELLO MVTTWINGC
PREPARAZIONE
Sbloccare tutti i fermi “B”. Divaricare le 3 gambe “A” nché lo stabilizzatore “J” risulta piatto al suolo. Liberare
le sezioni telescopiche di ciascuna gamba aprendo le leve “D” sui manicotti “E” e le leve “M” sui manicotti “N”.
Una volta raggiunta l’altezza desiderata, bloccare nuovamente ciascuna gamba chiudendo le leve “D” ed “M”.
REGOLAZIONE DELL’AMPIEZZA DELL’APERTURA DELLE GAMBE
Lo stabilizzatore “J” è dotato di bracci telescopici “V”: per regolare l’ampiezza dell’apertura delle gambe,
svitare le manopole “W”, procedere alla regolazione e riavvitare. Nota: in alternativa può essere utilizzato lo
stabilizzatore intermedio Manfrotto art. 537SPRB (disponibile a richiesta) ssandolo all’attacco “X” (g. 1) ed
aggiungendo i piedini in gomma Manfrotto art. 565 (non incluso).
PIEDINI
Il treppiede è dotato di piedini “Z” con doppi puntali in metallo per uso esterno, es. sull’erba. Per utilizzare
il puntale in metallo, rimuovere lo stabilizzatore “J” abbassando il dispositivo di ssaggio della gamba “Y”.
MONTAGGIO E RIMOZIONE DELLA VIDEOCAMERA ,
Il treppiede è destinato all’utilizzo con teste a sfera da 100 mm o 75 mm. Per montare teste a sfera da
75 mm, ssare l’adattatore da 75 mm “AA” fornito con il treppiede servendosi delle tre viti “AB” (g. 4).
È possibile montare sul treppiede anche teste non a sfera (base piatta con terminale femmina 3/8”)
utilizzando una semisfera 500BALL/500BALLSH o 520BALL/520BALLSH (non fornita con il prodotto)
insieme all’adattatore da 75 mm.
MANUTENZIONE , &
VERIFICA DELLA CAPACITÀ DI CARICO DELLE GAMBE
Controllare periodicamente la forza frenante delle gambe al ne di vericarne l’ecacia e procedere alla
sua regolazione, in caso di necessità.
1. Rimuovere lo stabilizzatore intermedio o a terra dal treppiede per facilitare le manovre descritte di seguito.
2. Allungare le sezioni media e inferiore no a 23 cm ciascuna (approssimativamente metà della loro
lunghezza massima).
3. Sistemare un tappetino di gomma “AC” o simile su una bilancia per evitare danni e slittamenti. Posizionare
una gamba sulla bilancia e applicare una forza verticale verso il basso.
ATTENZIONE! Utilizzare un tappetino anti-scivolo per garantire che il piedino del treppiede non
scivoli dalla bilancia con l’applicazione della pressione.
ATTENZIONE! Rischio di intrappolamento delle dita.Tenere le dita in modo che non restino
intrappolate nelle gambe del treppiede.
4. La gamba dovrebbe rimanere estesa mentre viene applicata una forza verticale media verso il basso
pari a 25-35 kg.
5. Se la gamba comincia a cedere prima che venga raggiunta una forza di 25 kg, è necessario procedere
alla regolazione della sezione corrispondente. Vericare quale sezione e quale manicotto hanno ceduto e
procedere come descritto nella sezione “Regolazione della tenuta delle gambe”.
REGOLAZIONE DELLA TENUTA DELLE GAMBE e
Procedere alla regolazione della forza frenante con le leve dei manicotti chiuse, come mostrato in
gura 6. Eettuare la regolazione servendosi della chiave a brugola fornita.
Piccole rotazioni con la chiave a brugola producono grandi incrementi di carico (1/8 di giro = +5 kg)
(g. 7). Non eettuare aggiustamenti eccessivi, onde evitare di sollecitare eccessivamente i
meccanismi di bloccaggio.
1. Inserire la chiave a brugola fornita sulla vite del manicotto corrispondente alla prima sezione che ha ceduto
nel corso del TEST DELLA CAPACITÀ DI CARICO.
2. Ruotare la chiave in senso orario MASSIMO 1/8 di giro per volta; dopo ogni regolazione, vericare nuovamente
la capacità di carico (v. sopra alla sezione VERIFICA DELLA CAPACITÀ DI CARICO DELLE GAMBE).
Ripetere la procedura con le altre due gambe.
INTRODUCTION
Trépied vidéo léger fabriqué en polymère technique avec les jambes en bre de carbone et le bol en
alliage d’aluminium.
PRINCIPALES CARACTÉRISTIQUES
• Trois sections, double jambes • Pieds à double pointes métalliques
• Entretoise à mi-hauteur (sur le modèle MVTTWINMC) • Entretoise au sol (sur le modèle MVTTWINGC)
• Bol de 100 mm • Adaptateur pour bol de 100 mm à 75 mm
MODÈLE MVTTWINMC
INSTALLATION
Déverrouillez chacun des clips « B ». Écartez les 3 jambes « A » jusqu’à ce que l’entretoise à mi-hauteur
« C » soit parallèle au sol. Déverrouillez les extensions de chaque jambe en ouvrant les leviers « D » au
niveau des bagues « E » et les leviers « M » au niveau des bagues « N ». Une fois la hauteur désirée
atteinte, verrouillez chacune des jambes en refermant les leviers « D » et « M ».
RÉGLAGE DE L’ÉCARTEMENT
L’entretoise à mi-hauteur « C » est dotée de bras télescopiques « F » : pour régler l’écartement, desserrez
les molettes « G », procédez au réglage, puis serrez de nouveau. Remarque : il est également possible
d’utiliser l’entretoise au sol Manfrotto référence 165MV (non incluse) en retirant au préalable les trois pieds
« L » et en xant l’entretoise au sol aux embouts « K » (g. 1).
PIEDS
Le trépied est fourni avec des pieds à doubles pointes métalliques « K » qui en permettent l’usage à
l’extérieur, par exemple sur de l’herbe. Pour utiliser les pointes métalliques, retirez le pied « L » en appuyant
sur l’élément en caoutchouc « T ».
MODÈLE MVTTWINGC
INSTALLATION
Déverrouillez chacun des clips « B ». Écartez les 3 jambes « A » jusqu’à ce que l’entretoise « J » soit
parallèle au sol. Déverrouillez les extensions de chaque jambe en ouvrant les leviers « D » au niveau
des bagues « E » et les leviers « M » au niveau des bagues « N ». Une fois la hauteur désirée atteinte,
verrouillez chacune des jambes en refermant les leviers « D » et « M ».
RÉGLAGE DE L’ÉCARTEMENT DES JAMBES
L’entretoise « J » est dotée de bras télescopiques « V » : pour régler l’écartement, desserrez les molettes
« W », procédez au réglage, puis serrez de nouveau. Remarque : il est également possible d’utiliser l’entretoise
à mi-hauteur Manfrotto référence 537SPRB (non incluse) en la xant à l’élément « X » (g. 1) et en ajoutant
les pieds en caoutchouc Manfrotto référence 565 (non inclus) à l’extrémité des jambes.
PIEDS
Le trépied est fourni avec des pieds à doubles pointes métalliques « Z » qui en permettent l’usage à
l’extérieur, par exemple sur de l’herbe. Pour utiliser les pointes métalliques, retirez l’entretoise « J » en
appuyant sur l’élément en caoutchouc « Y ».
MISE EN PLACE DE LA ROTULE ,
Le trépied est conçu pour des rotules à bol de 100 mm ou 75 mm. Pour utiliser une rotule à bol de 75 mm,
xez l’adaptateur de bol de 100 mm à 75 mm « AA » fourni avec le trépied à l’aide les trois vis « AB » (g.
4). Il est également possible de monter des rotules sans bol (à base plate avec xation femelle 3/8”) sur le
trépied en utilisant un demi bol de 100 mm 500BALL/500BALLSH ou de 75 mm 520BALL/520BALLSH (non
fournis avec le produit) en complément de l’adaptateur de bol de 100 mm à 75 mm.
ENTRETIEN , &
VÉRIFICATION DE LA CAPACITÉ DE CHARGE DES JAMBES
Veuillez vérier régulièrement l’ecacité du frein des jambes pour s’assurer qu’il fonctionne correctement
et, le cas échéant, le régler.
1. Retirez l’entretoise à mi-hauteur ou au sol du trépied pour faciliter les opérations suivantes.
2. Etirez les sections du milieu et du bas jusqu’à 23 cm chacune (environ la moitié de leur longueur maximale).
3. Sur une balance, placez un tapis en caoutchouc ou un revêtement similaire « AC » similaire sur la balance
pour éviter tout endommagement et dérapage. Mettez une jambe sur la balance en position verticale et
appuyez fortement vers le bas.
AVERTISSEMENT ! Utilisez un tapis antiglisse pour vous assurer que le pied du trépied ne glisse
pas hors de la balance lorsque vous exercez la pression vers le bas.
AVERTISSEMENT ! Danger de pincement des doigts. Veillez à tenir vos doigts à distance pour
ne pas les coincer dans les jambes.
4. La jambe doit rester étendue pendant que vous exercez une pression vers le bas de 25 à 35 kg en moyenne
5.Si la jambe commence à se rétracter avant qu’une pression de 25 kg ne soit atteinte, la section de jambe
correspondante doit être réglée. Identiez les sections et les bagues défaillantes et reportez-vous à la
rubrique « Réglage de la force du frein ».
RÉGLAGE DE LA FORCE DU FREIN e
La force du frein se règle avec les leviers des bagues de verrouillage fermés, comme illustré ci-
dessous. La clé Allen fournie vous permet de procéder au réglage.
Une petite rotation de la clé Allen résulte en une forte augmentation de la charge (1/8 de tour =
+5 kg – g.7). Ne serrez pas plus que nécessaire car cela augmente la pression sur les mécanismes
de verrouillage.
1. Placez la clé Allen fournie sur la vis à embase correspondant à la première section qui s’est rétractée
lors de la VERIFICATION DE CAPACITÉ DE CHARGE.
2. Tournez la vis dans le sens des aiguilles d’une montre par étape de 1/8 de tour maximum : après chaque
étape, vériez de nouveau la capacité de charge (en vous reportant à la section VÉRIFICATION DE LA
CAPACITÉ DE CHARGE DES JAMBES ci-dessus).
Répétez la procédure pour les deux jambes restantes.
EINFÜHRUNG
Leicht gebautes Videostativ aus Polymer-Kunststo mit Beinen aus Carbonfaser und Aluminium-Schale.
WESENTLICHE MERKMALE
• Drei Segmente, zweifach ausziehbar • Doppel-Spike-Füße
• Mittelspinne (Modell MVTTWINMC) • Bodenspinne (Modell MVTTWINGC)
• 100 mm Schale • 100 mm / 75 mm Halbschalenadapter
MODELL MVTTWINMC
AUFBAU
Klemmen „B“ önen. Die 3 Beine „A“ önen, bis die Mittelspinne „C“ parallel zum Boden ist. Geben Sie die
Auszüge der Beine frei, indem Sie die Hebel „D“ auf den Klemmen „E“ und die Hebel „M“ auf den Klemmen
„N“ önen. Sobald Sie die gewünschte Höhe erzielt haben, befestigen Sie jedes Bein, indem Sie die die
Hebel „D“ und „M“ schließen.
EINSTELLUNG DES BEINANSTELLWINKELS
Die Mittelspinne „C“ ist mit teleskopischen Streben „F“ ausgestattet: Lösen Sie die Knöpfe „G“, um den
Beinanstellwinkel anzupassen. Hinweis: Alternativ dazu ist es möglich, die Bodenspinne Manfrotto Art.-Nr.
165MV (separat erhältlich) zu verwenden. Montieren Sie dazu erst die Füße „L“ ab und befestigen Sie dann
die Bodenspinne an den Spikes „K“ (Abb. 1).
FUSS
Für den Einsatz im Freien (z. B. auf Gras) besitzt das Stativ Doppel-Spikes „K“ aus Metall auf. Zur
Verwendung der Metall-Spikes montieren Sie den Fuß „L“ ab, indem Sie den Hebel „T“ herunterdrücken.
MODELL MVTTWINGC
AUFBAU
Önen Sie alle Klemmen „B“. Spreizen Sie 3 Beine „A“, bis die Spinne „J“ ach auf dem Boden liegt. Geben
Sie die Auszüge der Beine frei, indem Sie die Hebel „D“ auf den Klemmen „E“ und die Hebel „M“ auf den
Klemmen „N“ önen. Sobald Sie die gewünschte Höhe erreicht haben, befestigen Sie jedes Bein, indem
Sie die die Hebel „D“ und „M“ schließen.
EINSTELLUNG DER BEINSPREIZUNG
Die Spinne „J“ ist mit teleskopischen Streben „V“ ausgestattet: Lösen Sie die Knöpfe „W“, um den
Beinanstellwinkel anzupassen. Hinweis: Alternativ dazu können Sie die Mittelspinne Manfrotto Art. 537SPRB
(optional) verwenden und an das Anschlusselement „X“ (Abb. 1) befestigen; anschließend streifen Sie die
Manfrotto Gummifüße Art.-Nr. 565 (nicht inbegrien) über den Fuß
FUSS
Die Füße „Z“ des Stativs sind für den Einsatz im Freien wie z. B. auf Gras mit Doppel-Spikes aus Metall
ausgestattet. Zur Verwendung der Metall-Spikes entfernen Sie die Spinne „J“, indem Sie den Hebel „Y“
herunterdrücken.
AN- UND ABMONTIEREN EINES KAMERAKOPFS ,
Das Stativ ist ausgelegt für einen Kopf mit 100 mm oder 75 mm Halbkugel.
Um einen Kopf mit 75 mm Halbkugel zu montieren, befestigen Sie den mitgelieferten 100 mm zu 75 mm
Schalenadapter „AA“ mit den drei Schrauben „AB“ (Abb. 4) auf dem Stativ.
Es besteht die Möglichkeit einen Kopf mit acher Basis (mit 3/8 Zoll Gewinde) zu verwenden. Verwenden
Sie hierzu die Halbkugel 500BALL/500BALLSH oder 520BALL/520BALLSH (nicht im Lieferumfang des
Produkts enthalten) in Kombination mit dem 100 mm zu 75 mm Schalenadapter.
WARTUNG , und
PRÜFEN DER BEINTRAGFÄHIGKEIT
n regelmäßigen Abständen muss die einwandfreie Funktionsfähigkeit der Bremskraft der Stativbeine
überprüft und bei Bedarf angepasst werden.
1. Zur Vereinfachung der nachfolgenden Schritte wird die Mittel- bzw. Bodenspinne vom Stativ abgeschraubt
2. Ziehen Sie das mittlere und das untere Segment um jeweils 23 cm (etwa halb so lang wie die maximale
Auszuglänge) aus.
3. Legen Sie eine Gummimatte „AC“ o. ä. auf eine Waage, um Schäden und Abrutschen zu vermeiden.
Stellen Sie ein Stativbein auf die Waage und üben Sie eine vertikale Kraft nach unten aus
ACHTUNG! Verwenden Sie eine rutschfeste Matte, um sicherzustellen, dass das Stativbein nicht
von der Waage rutscht, während Sie vertikale Kraft ausüben
ACHTUNG! Gefahr des Einklemmens der Finger. Achten Sie sorgfältig darauf, Ihre Finger
fernzuhalten, damit sich diese nicht in den Stativbeinen einklemmen.
4. Das Stativbein muss ausgezogen bleiben, während eine 25-35 kg starke Kraft nach unten ausgeübt wird.
5. Wenn ein Bein nachgibt, bevor 25 kg erreicht sind, muss das entsprechende Beinsegment angepasst
werden. Prüfen Sie, welches Segment und welches Verschlussglied nachgegeben hat und verfahren Sie,
wie im Abschnitt „Einstellen der Bremskraft“ beschrieben.
EINSTELLEN DER BREMSKRAFT und
Die Bremskraft wird, wie auf der Abbildung gezeigt, mit dem Hebel eingestellt, der auf dem
Verschlussglied angebracht ist. Zur Anpassung verwenden Sie den mitgelieferten
Innensechskantschlüssel. Kleine Drehungen des Innensechskantschlüssels erzeugen große
Wirkungen (1/8 Drehung = +5kg - Abb. 7). Vermeiden Sie eine übertrieben starke Anpassung, da
dies den Verschlussmechanismus unnötig strapazieren würde.
1. Positionieren Sie den mitgelieferten Innensechskantschlüssel auf der Schraube des Verstellglieds auf der
Höhe des ersten Segments, das während des TRAGFÄHIGKEITSTESTS nachgegeben hat.
2. Drehen Sie die Schraube im Uhrzeigersinn in Schritten von MAX 1/8 Drehung: Prüfen Sie die
TRAGFÄHIGKEIT erneut (vergleichen Sie hierzu den obigen Abschnitt PRÜFEN DER BEINTRAGFÄHIGKEIT).
Wiederholen Sie dieses Verfahren bei den 2 anderen Beinen.
GB I F D
25 35
1
4
2
K
T
L
1
E
E
C
D
D
X
P
P
A
A
B
R
N
N
M
M
J
Y
Y
Z
Z
L
K
AB
AA
B
R
5 7
6
1/8 turn / 45° max
23 cm (9in)
23 cm (9in)
AC
for each step
2
3
2
2
1
1
V
W
F
G
Produktspecifikationer
| Varumärke: | Manfrotto |
| Kategori: | Stativ |
| Modell: | MVTTWINMC |
Behöver du hjälp?
Om du behöver hjälp med Manfrotto MVTTWINMC ställ en fråga nedan och andra användare kommer att svara dig
Stativ Manfrotto Manualer
26 Oktober 2024
26 September 2024
26 September 2024
26 September 2024
25 September 2024
25 September 2024
25 September 2024
23 September 2024
23 September 2024
23 September 2024
Stativ Manualer
- Stativ Sony
- Stativ Silvercrest
- Stativ Livoo
- Stativ Kodak
- Stativ Trust
- Stativ Carson
- Stativ Easypix
- Stativ Hama
- Stativ AVerMedia
- Stativ Celestron
- Stativ DJI
- Stativ Vello
- Stativ Rollei
- Stativ Magnus
- Stativ Barska
- Stativ Zhiyun
- Stativ Miller
- Stativ Benro
- Stativ GVM
- Stativ Vortex
- Stativ Sachtler
- Stativ Sevenoak
- Stativ Laserliner
- Stativ Sunpak
- Stativ Celly
- Stativ Eurolite
- Stativ Gitzo
- Stativ Proaim
- Stativ Revo
- Stativ Konig & Meyer
- Stativ Velbon
- Stativ ARRI
- Stativ Levenhuk
- Stativ JOBY
- Stativ Oben
- Stativ Dorr
- Stativ Glide Gear
- Stativ Winegard
- Stativ Libec
- Stativ Kogan
- Stativ Flycam
- Stativ Gravity
- Stativ Sirui
- Stativ Vinten
- Stativ Neewer
- Stativ Ravelli
- Stativ Fidlock
- Stativ Olloclip
- Stativ Vanguard
- Stativ IFootage
- Stativ SmallRig
- Stativ FeiYu-Tech
- Stativ FeiyuTech
- Stativ Sky-Watcher
- Stativ Hohem
- Stativ MOVE'N SEE
- Stativ On Air
- Stativ Kaiser Fototechnik
- Stativ Slidekamera
- Stativ IOptron
- Stativ FLOWCINE
- Stativ SteadiCam
- Stativ Fat Gecko
- Stativ 3 Legged Thing
- Stativ FLM
- Stativ Peak Design
- Stativ Easyrig
- Stativ Robus
- Stativ Studio Assets
- Stativ Square Jellyfish
- Stativ Stalco
- Stativ Tiltall
- Stativ E-Image
Nyaste Stativ Manualer
26 Oktober 2024
17 Oktober 2024
8 Oktober 2024
3 Oktober 2024
3 Oktober 2024
2 Oktober 2024
1 Oktober 2024
26 September 2024
26 September 2024
26 September 2024
