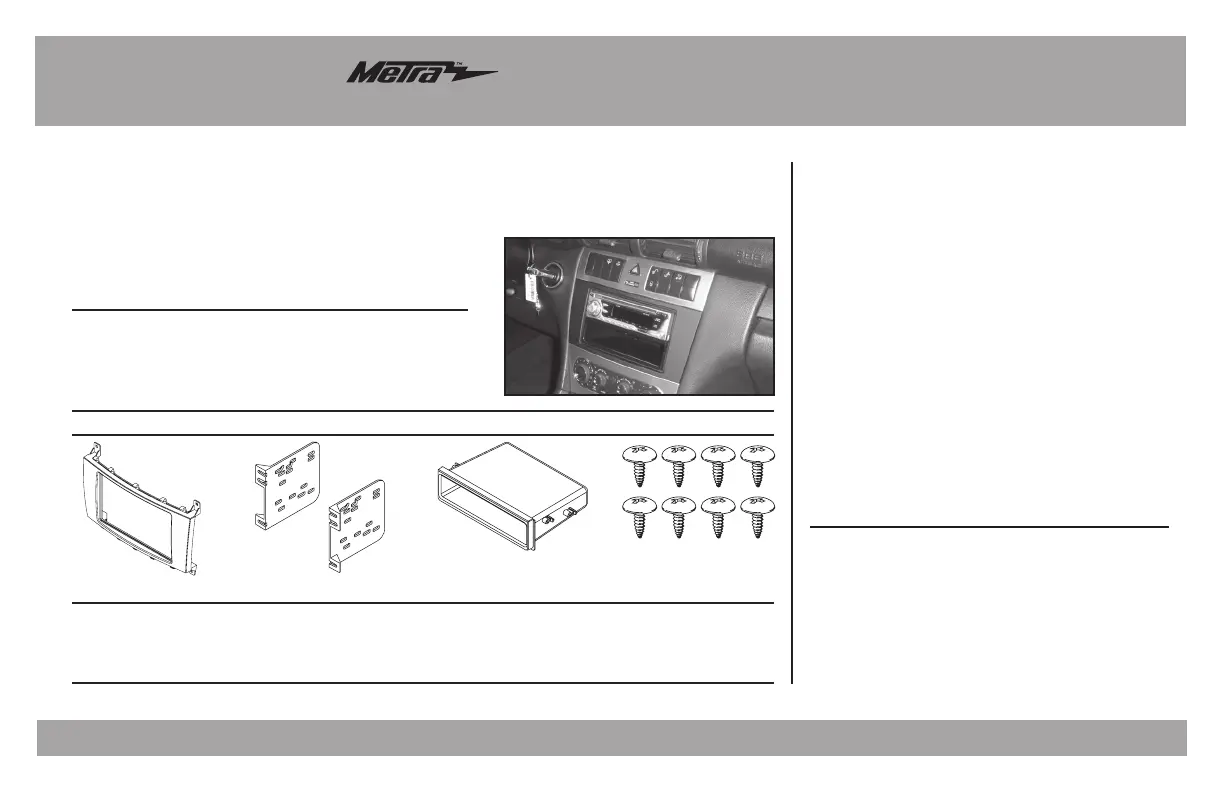

INSTALLATION INSTRUCTIONS FOR PART 99-8721B

APPLICATIONS

REV. 2/9/2015 INST99-8721B

CAUTION: Metra recommends disconnecting the

negative battery terminal before beginning any

installation. All accessories, switches, and especially

air bag indicator lights must be plugged in before

reconnecting the battery or cycling the ignition.

NOTE: Refer to the instructions included with the

aftermarket radio.

Table of Contents

• ISO DIN radio provision with pocket

• Painted matte black

• A) Radio Housing Trim Panel • B) Brackets • C) Pocket • D) (8) #8 x 3/8” Phillips Screws

KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • XSVI-9005-NAV

Antenna Adapter: • 40-EU10

• Panel removal tool • Phillips screwdriver • Socket Wrench • Torx driver

TOOLS REQUIRED

A B C D

Dash Disassembly

– Mercedes-Benz C-Class 2005-2007 .................2-3

Kit Assembly

– ISO DIN radio provision......................................... 3

99-8721B

1. Unclip and remove cover around

shift lever and cup holder.

(Figure A)

2. Unclip and remove ashtray

assembly. (Figure B)

3. Remove (2) Torx screws from the

bottom of the climate control unit

then remove the unit. (Figure C)

Dash Disassembly

AUTO A/C

ONT R EAR

64 80

AUTO A/C

TREAR

64 80

AUTO A/C

FRO

NT REAR

(Figure A)

(Figure D)

(Figure B)

(Figure C)

4. Inside each vent, using a small

flat screwdriver push the lower

tab inward toward the center of

the vent and then rotate each vent

up to expose (1) Torx head screw.

Loosen the Torx screws (It is not

necessary to remove the screws.) Push

the upper clip inward and rotate the

vent downward to expose (1) spring

clip in the top of the vent assembly.

(Figure D)

Continued on next page

99-8721B

ES P

OFF

AUT O

FRONT

(Figure E) (Figure A)

(Figure F) (Figure B)

(Figure G) (Figure C)

Kit AssemblyDash Disassembly

ISO DIN radio provision with pocket

1. Mount the pocket to the radio

brackets with the (4) #8 x 3/8”

Phillips screws supplied.

(Figure A)

2. Mount the bracket/pocket assembly

to the radio housing trim panel with

the included #8 screws.

(Figure B)

3. Slide the radio into radio brackets

and secure with screws supplied

with the unit.

(Figure C)

4. Locate the factory wiring harness

and antenna plug in the dash. Metra

recommends using the proper mating

adapters from Metra and/or AXXESS.

5. Mount the new radio assembly into

the dash and reassemble dash in

reverse order of disassembly.

5. Unclip and remove the vent

assembly. (Figure E)

6. Unclip and remove the push button

panel above the radio (Figure F)

7. Remove (4) Torx screws securing

factory radio then remove the unit.

(Figure G)

8. Remove the two metal clips on the

bottom of the factory radio and

place them on the bottom tabs of

the radio housing trim panel.

Continue to kit assembly
