Sida 1/2

DISPLAY

A) Kanalanzeige (1-8) oder Anzeige der Wiedergabelautstärke (0-16)

B) -Subton-Anzeige im Empfangsbetrieb, während des Suchlaufs ( ) CTCSS SCAN

werden die Subtöne der Gegenstationen angezeigt

C) CTCSS-Subton-Anzeige bei Senden

D) VOX-Funktion eingeschaltet

E) CALL-Funktion eingeschaltet

F) Suchlauf einSCAN

G) Roger Beep (Quittungston) eingeschaltet

H) Batteriezustandsanzeige

DESCRIZIONE DELLE PARTI

1. Antenna Telescopica

2. di segnalazione Led RX Verde

3. Tasto PTT

4. di segnalazione Led VOX Giallo

5. Display

6. di segnalazione Led TX Rosso

7. (a) Tasto

7. (b) Tasto

8. Tastiera Numerica

9. Tasto CALL/LOCK

10. Tasto MONITOR/0

11. Tasto SCAN/F

12. Interruttore Power ON/OFF

13. Tasto Volume

14. Microfono interno

15. Altoparlante interno

16. Presa MIC/SPK

17. Presa Alimentazione esterna

18. Levetta coperchio vano batterie

19. Vano Batterie

20. Prese per ssaggio a parete

Display

LEGENDA:

A) Visualizza il canale selezionato (1-8), oppure il livello del Volume (0-16);

B) Visualizza il tono impostato in Ricezione, durante la funzione CTCSS SCAN

visualizza il tono inviato da altre radio;

C) Visualizza il tono impostato in Trasmissione;CTCSS

D) Indica l’attivazione della funzione ;VOX

E) Indica l’attivazione della funzione ;CALL

F) Indica l’attivazione della funzione ;SCAN

G) Indica l’attivazione della funzione ;Roger Beep

H) Indica il livello della batteria;

I) Indica l’attivazione della funzione Toni Tastiera;

J) Indica l’attivazione della funzione Blocco Tastiera;

Dotazione:

• 1 ricetrasmettitore BASE 446;

• 1 alimentatore da muro;

• 1 foglio istruzioni.

• Viti per ssaggio a muro

Aprire il VANO BATTERIE(19) spostando l’apposita Linguetta(18), inserire una

batteria da 9V, oppure collegare BASE 446 al caricatore da muro (in dotazione),

nell’apposita presa (17).

Illuminazione Display: la retroilluminazione del Display sarà attivata alla pressione di

qualsiasi tasto, il si illumina per circa 5 secondi (la pressione del tasto (3) Display PTT

non attiva la retroilluminazione).

Per un corretto funzionamento si consiglia di estendere (1) in tutta la sua l’antenna

lunghezza.

ED ORA PRONTI A COMUNICARE!

1. Accensione:

Spostare verso sinistra il tasto (12). emette 4 beep di tonalità ON/OFF BASE 446

diversa (escludibili tramite funzione Par.11); il (5) opera un auto Roger Beep Display

test per un secondo, poi visualizza l’ultimo canale selezionato.

2. Regolazione Volume:

Per regolare il volume su livello ottimale, premere il tasto (13) dalla parte sinistra

per abbassare il volume, dalla parte destra per alzarlo, nché non si ottiene il livello

desiderato.

3. Selezione Canali:

Selezionare il canale desiderato con i seguenti tasti:

• 7(a): Tasto ;

• 7(b): Tasto .

CANALE Frequenza (MHz) TX/RX CANALE Frequenza (MHz) TX/RX

01 446.00625 05 446.05625

02 446.01875 06 446.06875

03 446.03125 07 446.08125

04 446.04375 08 446.09375

4. Chiamare (trasmettere):

Tenere premuto il tasto (3). Parlare ad una distanza di circa 15/20cm, con un tono PTT

di voce normale. Sulla radio si accenderà il Led(6) Rosso, che rimarrà acceso nché

non rilasceremo il tasto (3).PTT

Rilasciate il tasto (3)al termine della conversazione. invierà al Vs. PTT BASE 446

interlocutore una nota di ne trasmissione (Roger Beep). Tale funzione è normalmente

abilitata.

Per disabilitarla vedi paragrafo 11 “ ”.Roger Beep

5. Ascolto (Ricezione):

Al rilascio del tasto (3) la vostra radio rimane in modalità , indicata PTT Stand By

dal lampeggiare del (2) Verde.Led

La ricezione di un segnale verrà invece indicata con il (2) verde sempre Led

acceso no alla ne della ricezione.

6. Eliminazione dei Rumori di Fondo/Estensione copertura

(Autosquelch):

Nella ) è sempre BASE 446 Squelch il ltro per la riduzione del rumore di fondo (

attivo. Per escluderlo in modo momentaneo premere per circa 1 secondo il tasto

MONITOR/0(10). Per escluderlo in modo permanente tenere premuto invece il

tasto MONITOR/0(10), per circa 3 secondi nché non si udirà un beep. In questo

modo è possibile ricevere i segnali di bassa intensità.

Per riattivarlo premere una volta il tasto (10).MONITOR/0

7. Presa MIC

Nella parte sinistra della BASE 446 troverete la presa MIC/SPK(16), dove potrete

inserire tutti gli accessori compatibili con . BASE 446

8. Blocco Tastiera:

Premere il tasto (9) per più di 3 secondi. L’icona sul (5) e CALL/LOCK Display

l’emissione di 4 beep di tonalità diverse (escludibili tramite Par.11 ), Roger Beep

indicheranno la sua attivazione. I tasti PTT(3), MONITOR/0(10) e CALL/LOCK(9)

rimangono attivi.

Per la disattivazione, premere nuovamente il tasto (9) per più di CALL/LOCK

3 secondi, la scomparsa dell’icona sul (5) e l’emissione di 4 beep di Display

tonalità diverse (escludibili tramite Par.11), indicheranno la sua Roger Beep

disattivazione.

BASE 446

Ricetrasmettitore PMR 446

BASE 446 é un ricetrasmettitore da base di tipo PMR 446 utilizzabile senza

licenza in tutti i paesi membri dell’UE (Vedi Restrizioni all’uso), ed in Turchia,

Svizzera Norvegia e Islanda. L’uso di frequenze dedicate permette comunicazioni

chiare e prive da interferenze no ad una distanza massima di 4/5 km **

**Copertura

Prestazioni ottimali si otterranno in campo aperto. Fattori ambientali quali alture,

edici, alberi, fogliame possono diminuire la copertura. Anche all’interno di

un’automobile o di una costruzione metallica, la portata si può ridurre.

Descrizione Generale

BASE 446 può essere utilizzato anche come sistema di cercapersone o come

postazione intercomunicante ed è compatibile con i tutti ricetrasmettitori

PMR446. Le dimensioni ridotte lo rendono pratico da utilizzare in qualsiasi

ambiente; può anche essere installato a parete, grazie alle prese per ssaggio a

muro poste sul retro del prodotto.

L’antenna telescopica permette di superare più agevolmente gli ostacoli

rappresentati dai muri ed assicura quindi una buona copertura anche in ambienti

chiusi, funziona con 1 batteria a 9V o tramite l’apposito alimentatore BASE 446

in dotazione.

BASE 446 38 codici del circuito CTCSS permette, grazie ai , di avere

comunicazioni impeccabili anche in presenza di disturbi da altre stazioni radio;

è possibile inoltre operare sullo stesso canale con un diverso tono subaudio

( ) per la trasmissione e per la ricezione (es.: CH01, canale operativo; CTCSS

tono RX = 38; tono TX = 01). Grazie al rilevatore di toni CTCSS CTCSS CTCSS

(funzione “CTCSS DETECTOR” BASE 446), rileva automaticamente, durante la

scansione, il tono subaudio della radio che sta trasmettendo. È inoltre possibile

comunicare a mani libere (funzione ).VOX

9. Trasmissione a Mani Libere (VOX)/Baby Sitter:

BASE 446 VOX consente conversazioni a mani libere tramite il dispositivo .

Con questa modalità, è particolarmente utile anche per sorvegliare BASE 446

a distanza un neonato perché permette di monitorare un ambiente: qualsiasi

suono, voce o rumore generato in prossimità dell’apparecchio verrà trasmesso

automaticamente ( ).Baby Sitter

La sensibilità del è regolabile su 3 livelli.VOX

La funzione è attivabile con con o senza accessori.VOX BASE 446

10. Attivazione funzione VOX e impostazione della sensibilità:

Premere il tasto SCAN/F(11) 4 volte, nché non vedrete apparire sul Display(5)

l’icona e di default lampeggiare “00”. I livelli del sono 3:VOX

• 00: Disattivato;

• 01: 1° Livello (Bassa sensibilità);

• 02: 2° Livello (Media sensibilità);

• 03: 3° Livello (Alta sensibilità).

Per selezionare il livello desiderato premere i tasti e , rispettivamente 7(a) e

7(b); la breve pressione del tasto (3) confermerà l’opzione scelta che verrà PTT

segnalata da un beep.

L’attivazione della funzione (quindi il passaggio dallo stato 00 a 01, 02 o VOX

03) verrà segnalata oltre che dall’icona sul (5), anche dal (4) Giallo Display Led

(Fisso).

A questo punto parlare verso il (14), oppure tramite gli accessori: la Microfono

trasmissione inizierà automaticamente.

Per disattivare la funzione premere il tasto VOX SCAN/F(11) 4 volte, nché non

vedrete apparire sul (5) l’icona Display , selezionare tramite i tasti e ,

rispettivamente 7(a) e 7(b), il livello”00” ( disattivato). La breve pressione del VOX

tasto (3) confermerà l’opzione scelta che verrà segnalata da un beep e dallo PTT

spegnimento del (4) Giallo (Fisso). Led

11. ROGER BEEP (Tonalità di ne conversazione):

(Questa funzione inibisce o attiva anche l’emissione dei toni di Allarme).

Al rilascio del tasto PTT(3), quindi alla ne di ogni trasmissione, viene emessa una

tonalità che indica al vostro interlocutore che può iniziare a parlare. Questa funzione è

attivata di default.

Per disattivare questa funzione premere per circa 3 secondi il tasto 3/ (8), il beep

emesso dalla radio e la scomparsa dal (5) del simbolo Display , indicheranno la

disattivazione della funzione .ROGER BEEP

Per attivare invece questa funzione basterà ripetere le operazioni indicate

precedentemente.

12. Beep tastiera:

Tutte le volte che si preme un tasto su viene emesso un beep. Questa BASE 446

funzione è attivata di default.

Per disattivare questa funzione premere per circa 3 secondi il tasto 1/ (8), il beep

emesso dalla radio e la scomparsa dal (5) del simbolo Display , indicheranno la

disattivazione della funzione.

Per attivare invece questa funzione basterà ripetere le operazioni indicate

precedentemente.

13. Funzione CALL:

La funzione CALL permette di avvisare altri utenti sintonizzati su quel canale dell’arrivo

di una chiamata. Per inviare il segnale sonoro ad un altro utente, premere brevemente

il tasto (9), vedrete apparire sul (5) la scritta ed il (6) CALL/LOCK Display CALL Led

rosso rimarrà acceso no alla ne dell’invio del segnale.

E’ possibile selezionare diversi toni da inviare, il tono di default è 01.

Per cambiare il tono premere il tasto (11) 3 volte, apparirà sul SCAN/F Display la scritta

CALL, a questo punto selezionare la combinazione di toni desiderata tramite i tasti

e , rispettivamente 7(a) e 7(b); la breve pressione del tasto (3) confermerà PTT

l’opzione scelta che verrà segnalata da un beep.

Le combinazioni di toni sono 10, al passaggio sulle varie opzioni si udirà la melodia,

è inoltre possibile selezionare “00” che sta ad indicare che la funzione è CALL

disattivata.

14. Toni subaudio CTCSS:

BASE 446 38 toni CTCSS dispone di (CONTINUOUS TONE CODED Squelch

SYSTEM).

I toni funzionano come una sorta di codice di accesso. Consentono di CTCSS

comunicare solo con quegli utenti che operano sulla Vs. stessa frequenza ed hanno

impostato il Vs. stesso codice. La base rimarrà silenziata no al ricevimento del corretto

tono .CTCSS

L’uso di consente di dividere più reti radio sulla stessa frequenza; evita infatti CTCSS

che utenti non appartenenti alla Vs. rete inviino messaggi non pertinenti. BASE 446

consente inoltre di impostare toni Sub-Audio diversi in TX e RX.

Impostazione toni subaudio CTCSS

Per attivare il tono in ricezione, premere il tasto RX SCAN/F(11) 1 volta e selezionare il

tono Sub-Audio (prescelto tra i 38 disponibili riepilogati nella tabella “A”), tramite i tasti

e , rispettivamente 7(a) e 7(b), oppure tramite la tastiera numerica (8). Premere il

tasto (3) per confermare.PTT

Per attivare la funzione in TX premere il tasto (11) 2 volte e selezionare il tono SCAN/F

Sub-Audio(prescelto tra i 38 disponibili riepilogati nella tabella “A”), tramite i tasti e

, rispettivamente 7(a) e 7(b), oppure tramite la tastiera numerica (8). Premere il tasto

PTT(3) per confermare.

Tabella “A”

NO FREQ.(HZ) NO FREQ.(HZ) NO FREQ.(HZ)

01 67.0 14 107.2 27 167.9

02 71.9 15 110.9 28 173.8

03 74.4 16 114.8 29 179.9

04 77.0 17 118.8 30 186.2

05 79.7 18 123.0 31 192.8

06 82.5 19 127.3 32 203.5

07 85.4 20 131.8 33 210.7

08 88.5 21 136.5 34 218.1

09 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

13 103.5 26 162.2

15. Funzione SCAN:

Questa funzione esegue la scansione ciclica di tutti i Canali Occupati, e si utilizza per

controllare le possibili conversazioni presenti sugli 8 canali.

Per attivare questa funzione premere per circa 5 secondi il tasto (11), il beep SCAN/F

emesso dalla radio e la comparsa sul Display(5) del simbolo a destra, indicheranno

l’attivazione della funzione.

Per disattivare questa funzione premere nuovamente per circa 5 secondi il tasto

SCAN/F(11).

BASE 446 CTCSS esegue inoltre la scansione monitorando i toni in 2 modalità.

Modalità 1:

Se si avvia la scansione da un canale su cui non è stato memorizzato alcun tono

CTCSS (esempio canale 01, vedi tabella), la scansione si fermerà su qualsiasi segnale

ricevuto e visualizzerà il tono del segnale ricevuto.CTCSS

Modalità 2:

Se si avvia la scansione da un canale dove è stato memorizzato uno specico tono

CTCSS (esempio canale 8, vedi tabella), la scansione si fermerà esclusivamente se il

tono del segnale ricevuto corrisponde al tono memorizzato su quel canale (in CTCSS

questo caso 36).

Se si preme il tasto (3) durante la scansione, trasmetterà sul canale PTT BASE 446

dove si è fatta partire ed utilizzerà il pre-impostato, mentre il rilevato CTCSS CTCSS

verrà utilizzato in trasmissione quando la scansione si interromperà.

CANALE CTCSS RX CTCSS TX

01 00 00

02 22 00

03 15 00

04 31 00

05 00 00

06 18 00

07 00 15

08 36 00

16. Reset:

Nel caso in cui la radio presenti un funzionamento anomalo o si vogliono cancellare

le impostazioni programmate, è sufciente accendere BASE 446, spostando verso

sinistra il tasto (12), e premendo contemporaneamente per 2 secondi il tasto ON/OFF

(b).

Caratteristiche tecniche:

1. Generali

Numero dei canali................................................................................................8

Frequenze standard .......................CH1:446.00625 MHz ... CH2:446.01875 MHz

........................................................CH3:446.03125 MHz ... CH4:446.04375 MHz

........................................................CH5:446.05625 MHz ... CH6:446.06875 MHz

........................................................CH7:446.08125 MHz ... CH8:446.09375 MHz

Passo di canalizzazione ......................................................................... 12.5 KHz

Batterie ................................................................................1 Batteria alcalina 9V

Temperatura ................................................................................. –20°C a +55°C

Controllo della frequenza..............................................................PLL sintetizzato

Stabilità della frequenza ........................................................................ ±2.5 PPM

Peso ..................................................................................270 gr (senza batteria)

Dimensioni ...............................................................................140 x 110 x 45 mm

2. Ricevitore

Sensibilità ............................................................12dB SINAD migliore di 0.35µV

Squelch................................................................................................ automatico

Potenza d’uscita audio ............................................................... 0.25 Watt (max)

Risposta in frequenza ..................................................................... 300 - 3000 Hz

Frequenza intermedie...............................................1°: 21.4MHz - 2°: 0.455MHz

3. Trasmettitore

Potenza d’uscita ............................................................................... 500mW ERP

Tipo di modulazione .........................................................................................FM

Deviazione ....................................................................................±2.5 KHz (max)

Emissioni spurie ..................................... nei limiti pressati da standard europeo

Tolleranza di frequenza ................................................ ±2.5PPM (-20°C / +55°C)

Corrente assorbita .......................................................................< 270mA a 9Vcc

Presa ..............................................................................stereo 3,5 mmMIC/SPK

............................................................................. Presa per alimentatore esterno

Le funzioni e le speciche sono soggette a modiche senza preavviso.

BASE 446

PMR 446 TRANSCEIVER

BASE 446 is a PMR446 base station that is free use in all the countries belonging

to the European Union (See the Restrictions on the use chart) and also in Turkey,

Switzerland, Norway and Iceland.

The operating band allows clear communications, free from atmospheric

interferences up to a distance of 4/5 km** (depending on terrain): in open air and

without obstructions.

** Coverage

The maximum range is obtained during use in an open space. (Line of sight)

The only limitation to maximum possible range are environmental factors such as

blockage caused by trees, buildings, or other obstructions.

General description

BASE 446 paging system or as wireless intercom station can be used as

and is compatible with other PMR446 transceivers.

Its reduced dimensions make it easy and practical to use under any conditions.

BASE 446 can be even hung on the wall, thanks to the hooks on the rear.

The xed telescopic antenna guarantees a good coverage even indoors.

The unit works with 1 battery 9V or by means of the supplied mains adaptor.

BASE 446 38 CTCSS tones allows clear communications thanks to the , which

cancel interference from other users. It can even operate on the same channel

with a different subaudio tone for the transmission and reception (ex.: CTCSS

CH01, channel in use; RX tone = 38; TX one = 01). Thanks to CTCSS CTCSS

the , it automatically detects (when monitoring any given CTCSS tone detector

channel) the subaudio tone of the transmitting radio.

The function permits hands-free communications while the feature VOX SCAN

monitors the busy channels.

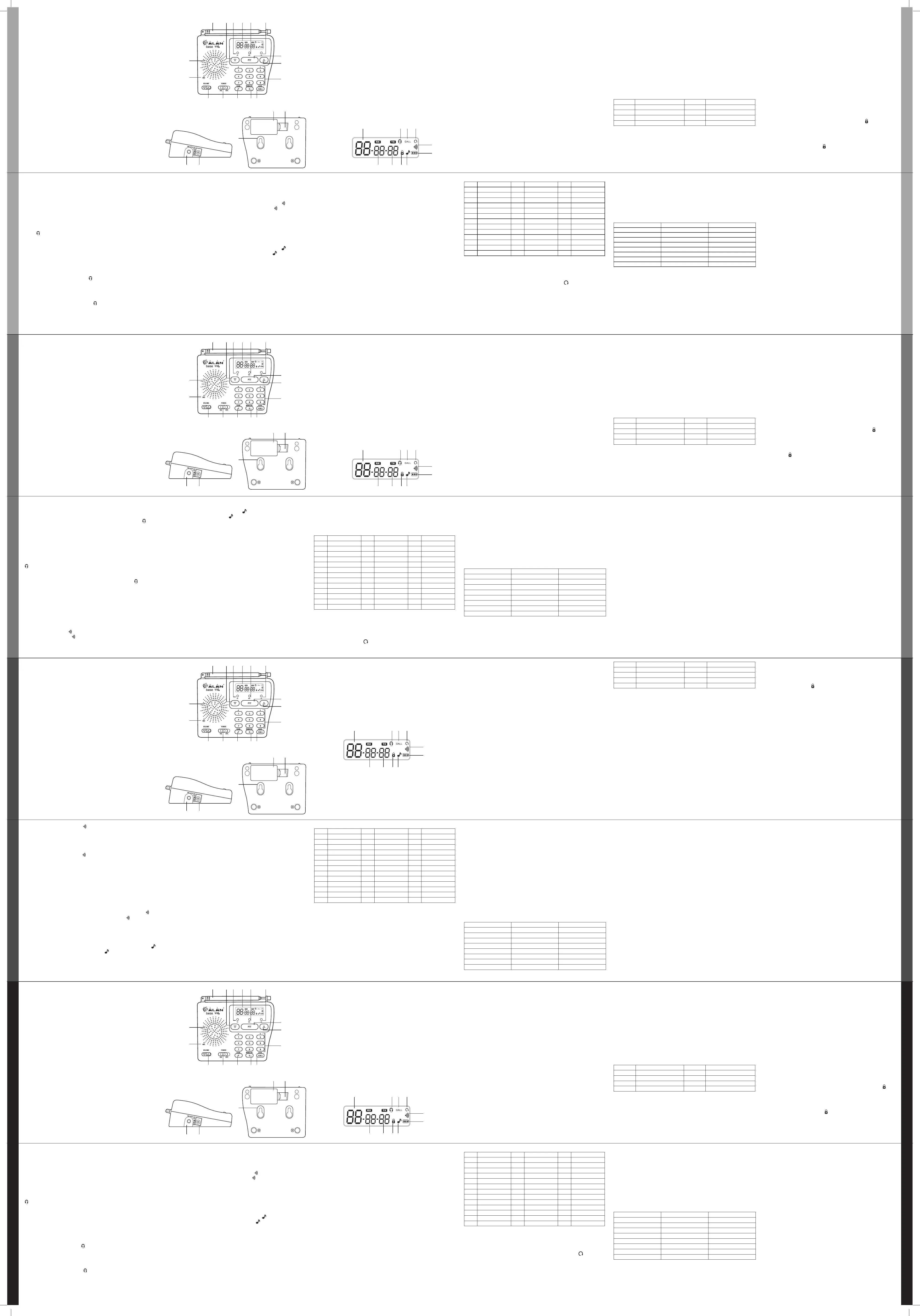

DESCRIPTION OF THE PARTS:

1. Telescopic antenna;

2. RX indicator (green) - led;

3. PTT button;

4. VOX indicator (yellow) - led;

5. Display;

6. TX indicator (red) - led;

7. (a) button;

7. (b) button;

8. Numerical keypad;

9. CALL/LOCK button;

10. MONITOR/0 control;

11. SCAN/F button;

12. Power ON/OFF selector;

13. Volume selector;

14. Inner microphone;

15. Inner loudspeaker;

16. MIC/SPK jack;

17. Ext.power jack;

18. Battery compartment cover;

19. Battery compartment;

20. Hanging hooks.

DISPLAY:

LEGEND:

A) Indicates the selected channel (1-8) or the volume level (0-16)

B) CTCSS Subaudio tone in RX; when the SCAN function is activated, it indicates the

tone coming from other radios

C) CTCSS subaudio tone in TX

D) VOX function activated

E) CALL function activated

F) SCAN function activated

G) Roger Beep enabled

H) Battery level indicator

I) function enabledKeypad-tones

J) activatedKeypad lock

Content:

• 1 BASE 446 transceiver;

• 1 wall charger;

• Fixing screws to hang the unit on the wall.

• 1 instruction manual (this manual!)

Open the Battery compartment (19) by moving its own cover(18), insert 1 battery

9V, or connect BASE 446 to the supplied wall charger into the proper jack (17).

Display lighting: Display the backlighting will be enabled at the press of any button:

the will light up for about 5 seconds (the (3) pressure does not illuminate Display PTT

the ).Display

To get the best performance with your we recommend you completely BASE 446

extend the antenna (1).

AND NOW, LET’S COMMUNICATE!

1. Switch on

Move the ON/OFF(12) selector on the left. BASE 446 beeps 4 times with different tones

(may be inhibited with the function, see par.11); the (5) displays a Roger Beep LCD

“self-test” message for 1 second, it will then indicate the last selected channel.

2. Volume adjustment

Press the proper selector (13) on the left button to decrease the volume / on the right

button to increase, until you get the optimum level.

3. Channel selection

Select the desired channel by pushing the following controls:

• 7(a):

• 7(b):

CHANNEL Frequency (MHz) TX/RX CHANNEL Frequency (MHz) TX/RX

01 446.00625 05 446.05625

02 446.01875 06 446.06875

03 446.03125 07 446.08125

04 446.04375 08 446.09375

4. Transmission

Hold the (3) button . Speak at a distance of around 15-20 cm’s from the unit in a PTT

normal tone of voice. When the (3) button is pressed, the (6) light will go red PTT Led

until the button is released.PTT

Release the will then send an end PTT BASE 446 button(3) to nish transmitting. The

transmission conrmation tone (Roger Beep Roger Beep) . The“ ”is enabled on the

BASE 446 by default.

To disable the “ ” function, please refer to paragraph 11 of this user Roger Beep

manual.

5. Reception

Simply release the (3) button: will remain in and PTT BASE 446 Stand By mode

the green (2) will blink. Led

When you receive a signal instead, the green (2) will remain on until the Led

reception is nished.

6. Background noise reduction (Autosquelch)

In your the background noise reduction device ( ) is activated BASE 446 squelch

by default. To momentarily deactivate it, push for 1 second the MONITOR/0(10)

button. To permanently disable it, hold the same button for 3 seconds until you

hear a beep. In this condition even low strength signals can be received.

To activate the squelch again, press once the (10) control.MONITOR/0

7. MIC/SPK jack

This jack (16) is positioned on the left side. Here all the accessories compatible

with can be connected. BASE 446

8. Keypad lock

Press the (9) button for more than 3 seconds. The icon on the CALL/LOCK

Display Roger (5) and 4 beeps with different tones (may be inhibited with the

Beep function, see par.11 ) will indicate its activation. The following controls

remain active: (3), (10) and (9).PTT MONITOR/0 CALL/LOCK

To disable the keypad lock, press again the (9) button for more than CALL/LOCK

3 seconds: the will disappear and you will hear the 4 beeps again.

9. Hands-free transmissions (VOX)/Baby Sitter

BASE 446 VOX allows hands-free communication thanks to the built-in

capability.

This feature is particularly useful for keeping an ear on your children at a distance

because any sound, voice or noise generated close to the transmitter will be

automatically transmitted to the transceiver near you ( ).Baby Sitter

The sensitivity may be adjusted in 3 different levels. VOX

The function can be activated with or without the compatible accessories. VOX

10. VOX function activation and sensitivity setting

Push the (11) button 4 times, until the (5) will show the icon e SCAN/F Display

“00” will blink. The sensitivity levels are 3:VOX

• 00: Disabled;

• 01: 1st level (low sensitivity);

• 02: 2nd level (Middle sensitivity);

• 03: 3rd level (High sensitivity).

To select the desired level, push the 7(a) / 7(b) buttons, then press briey the

PTT(3) control to conrm your selection, that will be borne out by a single beep.

The VOX function activation (step from 00 to 01, 02 or 03) will be indicated by the

icon on the (5) and by the yellow (4) (on). Display Led

Now speak towards the Microphone(14) or the accessories: the transmission will

start automatically.

To deactivate the VOX feature, push (11) 4 times, until the SCAN/F icon will be

displayed (5) and select the level ”00” ( disabled) by using the VOX (7-a)/ (7-b)

controls. The brief pressure of the PTT(3) control will conrm the deactivation that

will be signalled by one single beep and by the yellow (4) switched off.Led

11. ROGER BEEP (end transmission tone)

(This function enables/disables also the alarm tones).

Every time the PTT(3) is released, BASE 446 will beep to conrm the transmission

has nished and your partner may start speaking. This feature is enabled by

default.

To deactivate it, push the 3/ (8) control for 3 seconds. To conrm your selection,

BASE 446 will beep and the icon will disappear on the (5).Display

To activate the again, repeat the same procedure. Roger Beep

12. Keypad beep

Every time a button is pushed, beeps once. This feature is enabled by BASE 446

default, but if you want to deactivate it, push 1/ (8) for 3 seconds. To conrm your

selection, will beep and the BASE 446 icon will disappear on the (5).Display

To activate the again, repeat the same procedure.Roger Beep

13. CALL function

By pushing this control, the other users tuned on the same channel will be advised of an

incoming CALL. To send an audio signal, briey press CALL/LOCK CALL(9): “ ” will be

displayed (5) and the red (6) will remain on until the signal has been transmitted. Led

You can choose among 10 different tones to select, the one pre-set at the factory is

01.

To change it, press the (11) button 3 times: “ ” will be displayed (5). Now SCAN/F CALL

select the desired tone by means of the (7-a)/ (7-b) controls (you will hear each

melody). Briey press the (3) to conrm your selection that will be signalled by a PTT

beep.

While choosing the desired tone, you can also select “00” ( function CALL

deactivated)

14. CTCSS Sub audio tones

BASE 446 allows clear communications thanks to the 38 CTCSS tones (CONTINUOUS

TONE CODED SQUELCH SYSTEM), which avoid interference from other users. They

are a sort of access key and allow to talk only with “your group”ie: users tuned on

the same frequency and with the same code as yours. will remain silent BASE 446

until it receives the correct tone. tones allow you to share more radio CTCSS CTCSS

networks on the same frequency and allow you to receive only messages coming from

“your group”. The unit can even operate on the same channel with a different CTCSS

subaudio tone for the transmission and reception

Setting of the CTCSS subaudio tones

To activate a tone, press RX SCAN/F(11) once and select the Sub-Audio tone (chosen

among the 38 available – see chart “A”), by means of the (7-a)/ (7-b) button or the

numerical keypad (8). To conrm your selection, push PTT(3).

To activate a TX tone, push (11) twice and select the SCAN/F Sub-Audio tone (chosen

among the 38 available – see chart “A”), by means of the (7-a)/ (7-b) button or the

numerical keypad (8). To conrm your selection, push PTT(3).

Table “A”

NO FREQ.(HZ) NO FREQ.(HZ) NO FREQ.(HZ)

01 67.0 14 107.2 27 167.9

02 71.9 15 110.9 28 173.8

03 74.4 16 114.8 29 179.9

04 77.0 17 118.8 30 186.2

05 79.7 18 123.0 31 192.8

06 82.5 19 127.3 32 203.5

07 85.4 20 131.8 33 210.7

08 88.5 21 136.5 34 218.1

09 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

13 103.5 26 162.2

15. SCAN function

The mode monitors the SCAN Busy channels and is useful to check the trafc radio

on the 8 channels.

To activate it, push the SCAN/F(11) button for 5 seconds: to conrm your selection,

BASE 446 will beep and the icon will appear on the right of the (5). Display

To disable the function, press the (11) control for 5 seconds again.SCAN/F

The device also monitors the tones in 2 different modes.CTCSS

Mode 1:

If the function starts from a channel with no tone set (example CH “01”, SCAN CTCSS

see the chart below), it will stop on any received signal, whose tone will be CTCSS

displayed.

Mode 2:

If the scanning starts from a channel with its own tone (ex. CH “8”, see the CTCSS

chart below), it will stop only if the tone of the received signal corresponds to the stored

CTCSS tone (36 in this case).

If you press the (3) button while scanning, will transmit on the channel PTT BASE 446

where the scanning started and will use the pre-set tone, while the CTCSS CTCSS

detected will be used when the scanning stops.

CHANNEL RX CTCSS TX CTCSS

01 00 00

02 22 00

03 15 00

04 31 00

05 00 00

06 18 00

07 00 15

08 36 00

16. Reset

In case your does not properly work or you want to cancel all the settings, BASE 446

just switch on the unit while moving (12) on the left and pushing at the same ON/OFF

time the 7(b) button for 2 seconds.

Technical specications

1. General

Number of channels .....................................................................................................8

Standard frequencies .....................CH1:446.00625 MHz ............ CH2:446.01875 MHz

........................................................CH3:446.03125 MHz ............ CH4:446.04375 MHz

........................................................CH5:446.05625 MHz ............ CH6:446.06875 MHz

........................................................CH7:446.08125 MHz ............ CH8:446.09375 MHz

Channel spacing .............................................................................................. 12.5 KHz

Batteries ........................................................................................ 1 alkaline battery 9V

Temperature ...........................................................................................–20°C a +55°C

Frequency control .................................................................................PLL synthesized

Frequency stability.......................................................................................... ±2.5 PPM

Weight .............................................................................................270 gr (w/o battery)

Dimensions .......................................................................................140 x 110 x 45 mm

2. Receiver

Sensitivity ....................................................................12dB SINAD better than 0.35µV

Squelch........................................................................................................... automatic

Audio output power............................................................................... 0.25 Watt (max)

Frequency response ............................................................................... 300 - 3000 Hz

Intermediate frequencies ................................................ 1

st : 21.4MHz – 2nd: 0.455MHz

3. Transmitter

Output power ............................................................................................ 500mW ERP

Modulation ................................................................................................................ FM

Deviation............................................................................................... ±2.5 KHz (max)

Spurious emissions ........................................................... within European legal terms

Frequency tolerance .............................................................. ±2.5PPM (-20°C / +55°C)

Current drain........................................................................................ < 270mA a 9Vdc

MIC/SPK jack ..........................................................................................stereo 3,5 mm

....................................................................................... Jack for external power supply

The above listed functions and specications are subject to modication without prior warning.

BASE 446

PMR 446 Funkgerät

Das ist ein modernes PMR-Funkgerät (PMR = Professional Mobile BASE 446

Radio), das ohne Genehmigung und Gebühren in den meisten europäischen

Ländern betrieben werden kann. (Siehe Tabelle – Länderliste für PMR 446

Funk.)

Der Frequenzbereich 446 MHz ermöglicht eine klare Übertragung ohne

Interferenzstörungen. Unter optimalen Bedingungen kann eine Reichweite bis zu

4/5 km** erreicht werden.

**Reichweite

Optimale Funkreichweiten können im offenen Gelände erreicht werden. **Benden

Sie sich in einem Gebäude/Umfeld mit vielen Stahlkonstruktionen oder in einem

PKW, muss mit einer Reichweitenverringerung gerechnet werden.

Allgemeine Beschreibung

BASE 446 kann als Personenrufanlage oder als Heimstation benutzt werden und

kann zu jedem handelsüblichen PMR 446 Funkgerät Verbindung aufnehmen.

Die fest angebrachte Teleskopantenne garantiert auch in geschlossenen

Räumen und bei leichten atmosphärischen Hindernissen eine hohe Reichweite.

Die Spannungsversorgung erfolgt durch eine 9 V Batterie oder über das zum

Lieferumfang gehörende Steckernetzteil. Eine ungestörte Kommunikation mit

der Partnerstation wird durch die 38 Toncodierungen gewährleistet, CTCSS

die auf allen 8 Kanälen belegt werden können. Es besteht auch die Möglichkeit

auf dem gleichen Kanal eine unterschiedliche Subaudioton-Belegung ( ) CTCSS

beim Empfangen und Senden zu programmieren (z.B. Kanal 01 - aktiver Kanal;

CTCSS CTCSS-TON RX = 38; -TON TX = 01).

Base 446 identiziert während des Kanalsuchlaufs automatisch den passenden

Subaudioton, der von der Gegenstation mit ausgesendet wird. Die praktische

VOX-Funktion arbeitet wie eine Freisprecheinrichtung. Die Sprachqualität ist

sehr gut und durch den großen Lautsprecher auch kräftig und klar zu verstehen.

Im großen werden alle Betriebsfunktionen gut ablesbar angezeigt.Display

1. Teleskopantenne

2. RX-LED-Anzeige grün

3. Sendetaste (PTT)

4. VOX-LED-Anzeige gelb

5. Display

6. TX-LED-Anzeige rot

7. (a)Taste UP

7. (b)Taste Down

8. Numerische Tastatur

9. Taste CALL/LOCK

10. Taste MONITOR/0

I) Tastaturtöne eingeschaltet

J) Tastaturverriegelung eingeschaltet

Lieferumfang

• 1 Funkgerät BASE446;

• 1 Steckerladegerät;

• 1 Bedienungsanleitung.

• Schrauben für die Wandmontage

Öffnen Sie das Batteriefach (19), in dem Sie die Batteriefachverriegelung öffnen

(18) und legen Sie ein 9 V Batterie polaritätsrichtig in das Fach ein oder verbinden

Sie das Steckernetzteil im Lieferumfang mit dem Funkgerät.

Display-Beleuchtung: Die Hintergrundbeleuchtung wird durch Drücken einer

beliebigen Taste (mit Ausnahme der -Taste (3)) für ca. 5 Sekunden eingeschaltet. PTT

Um einen optimalen Betrieb zu gewährleisten, wird empfohlen die Teleskopantenne (1)

der auf volle Länge auszuziehen. BASE 446

INBETRIEBNAHME

1. Einschalten:

Schalten Sie das Gerät mit dem -Schalter (12) ein (Position ON). Es POWER-ON/OFF

ertönen 4 unterschiedliche Quittungstöne (abschaltbar, siehe Absatz 11). Roger Beep

Das (5) führt für ca. 1 Sekunde einen Selbsttest durch und zeigt dann den Display

zuletzt eingestellten Kanal an.

2. Lautstärke einstellen:

Mit der linken Seite der Taste (13) erhöhen Sie stufenweise die Lautstärke, zum

verringern benutzen Sie die rechte Taste.

3. Kanalwahl:

Den gewünschten Kanal können Sie über folgende Tasten einstellen:

• 7(a): Taste

• 7(b): Taste

KANAL Frequenz (MHz) TX/RX KANAL Frequenz (MHz) TX/RX

01 446.00625 05 446.05625

02 446.01875 06 446.06875

03 446.03125 07 446.08125

04 446.04375 08 446.09375

4. Senden:

Halten Sie die -Taste (3) gedrückt. Sprechen Sie aus einer Entfernung von circa PTT

15-20 cm mit normaler Lautstärke in das Mikrofon. Die rote (6) leuchtet bis die LED

Sendetaste (3) wieder losgelassen wird.PTT

Nach Beenden Ihrer Durchsage lassen Sie die -Taste (3) wieder los. Nach dem PTT

Loslassen der Taste sendet Ihr Gerät noch einen Quittungston an die Gegenseite

( ). Dieser Ton ist besonders nützlich bei Funkverbindungen an der Roger Beep

Reichweitengrenze, denn diesen Ton hört man auch noch bei starken Nebengeräuschen.

Der Ton ist ab Werk eingeschaltet und kann bei Bedarf abgeschaltet werden. (siehe

Absatz 11 ).Roger Beep

5. Empfangen:

Nach Loslassen der -Taste (3) schaltet das Gerät wieder auf Empfang um. die PTT

grüne LED (2) leuchtet kurz auf. Bei Signalempfang leuchtet die grüne LED (2) solange,

bis das Signal wieder abfällt.

6. Rauschunterdrückung (Autosquelch):

Bei der ist eine automatische Rauschunterdrückung ( ) BASE 446 Squelch

ständig aktiv. Bei schwachen Signalen (durch die Rauschunterdrückung kann der

Empfang schwacher Signals unterbrochen klingen) kann es günstiger sein, die

Rauschunterdrückung kurzzeitig auszuschalten. Dazu drücken Sie ca. 1 Sekunde

lang die Taste (10). Zum permanenten Abschalten drücken Sie die Taste MONITOR/0

MONITOR/0(10) ca. 3 Sekunden lang. bis ein akustisches Signal ertönt.

Zum Wiedereinschalten der Rauschunterdrückung drücken Sie die Taste

MONITOR/0(10).

7. Mikrofon-/Lautsprecherbuchse:

Auf der linken Seite der BASE 446bendet sich die Anschlussbuchse MIC/SPK(16), an

die weiteres, passendes Zubehör angeschlossen werden kann.

8. Tastaturverriegelung:

Drücken Sie die Taste (9) solange, bis im (5) das Symbol CALL/LOCK Display

erscheint. Die Tastaturverrieglung ist nun eingeschaltet. Die Tasten (3), PTT

MONITOR/0 CALL/LOCK (10) und (9) bleiben aktiv.

Zum Deaktivieren der Tastaturverriegelung drücken Sie erneut die Taste CALL/

LOCK (9) bis das Symbol im (5) erlischt und 4 unterschiedliche Display

Quittungstöne das Aufheben der Tastaturverrieglung bestätigen.

9. Sprachsteuerung (VOX) / Babysitterfunktion:

Die ist neben der manuellen Sendesteuerung ( -Taste) mit einer BASE 446 PTT

automatischen Sprachsteuerung ( ) ausgestattet, die den handfreien Betrieb VOX

der Rufanlage erlaubt. Durch diese Betriebsart kann die Rufanlage auch für

die Baby- bzw. Kinderüberwachung eingesetzt werden. In diesem Fall kommt

es bei der Einstellung der Empndlichkeitsstufen darauf an, wie weit die Anlage

von dem Baby entfernt aufgestellt wird und welche Hintergrundgeräusche im

Raum vorhanden sind. Bei zu hoher Empndlichkeitseinstellung kann die VOX

(Sprachsteuerung) durch das Geräusch im Umfeld aktiviert werden. Die -VOX

Empndlichkeit kann in 3 Stufen eingestellt werden.

Bei externen Mikrofon / Hörerkombinationen achten Sie bitte darauf, dass diese

für Betrieb geeignet sein müssen. Sie erkennen das daran, wenn das VOX

externe Mikrofonset außer der üblichen PTT-Taste auch einen Schalter - PTT VOX

enthält. Mikrofone ohne diesen Schalter sind für VOX Betrieb ungeeignet. Für die

Babyüberwachung eignet sich auch das spezielle Babymonitor Mikrofon BM 1.

10. Sprachsteuerung VOX und Empndlichkeit einstellen:

Drücken Sie vier Mal die (11) bis im (5) das Symbol SCAN/F Display

und die Grundeinstellung “00” blinkt. Es stehen 3 verschiedene -VOX

Empndlichkeitsstufen zur Verfügung:

• 00: VOX PTT ausgeschaltet, normaler -Betrieb

• 01: 1. Stufe (Niedrige Empndlichkeit)

• 02: 2. Stufe (mittlere Empndlichkeit)

• 03: 3. Stufe (hohe Empndlichkeit)

Über die Tasten 7(a) und 7(b) können Sie die gewünschte Einstellung

vornehmen. Durch kurzes Drücken der Taste PTT (3) bestätigen sie die Einstellung

und es ertönt ein Quittungston.

Die Aktivierung der -Funktion (je nach Einstellung von 01, 02 oder 03) wird VOX

im (5) durch das Symbol Display und durch kontinuierliches Leuchten der

gelben (4) angezeigt.LED

Zum Senden sprechen Sie in das Mikrofon (14) der Rufanlage oder in das

Mikrofon von angeschlossenem Zubehör. Die Sprachsteuerung ( ) schaltet VOX

nun automatisch den Sender ein.

Zum Abschalten der VOX-Funktion drücken Sie erneut vier Mal die Taste SCAN/F

(11), bis im Display (5) das Symbol erlischt. Wählen Sie nun über die Tasten

7(a) und 7(b) die Einstellung “00” ( deaktiviert) aus und bestätigen Sie die VOX

Einstellung durch kurzes Drücken der -Taste (3). Es ertönt ein Quittungston PTT

und die gelbe (4) erlischt. LED

11. ROGER BEEP (Quittungston beim Beenden der

Übertragung):

(Diese Funktion aktiviert bzw. deaktiviert ebenfalls die Quittungstöne beim

Bestätigen einer Einstellung).

Beim Loslassen der Sendetaste (3), also nach dem Beenden einer PTT

Übertragung erfolgt eine Quittungstonfolge, die dem Gesprächspartner

signalisiert, dass er nun sprechen kann. In der Grundeinstellung der BASE 446

ist diese Funktion eingeschaltet.

Wenn Sie die Quittungstöne abschalten wollen, drücken Sie die Taste 3/ (8)

solange bis Sie einen Quittungston hören und das Symbol im (5) Display

erlischt. Der ist nun deaktiviert und ertönt nicht mehr. Roger Beep

Zum Wiedereinschalten der Quittungstöne wiederholen Sie den Vorgang.

12. Tastaturtöne

Beim Drücken einer beliebigen Taste erfolgt ein Quittungston

(Grundeinstellung).

Um die Tastaturtöne zu deaktivierten drücken Sie ca. 3 Sekunden die Taste 1/

(8). Es ertönt ein Quittungston und das Symbol erlischt im (5). Die Display

Tastaturtöne sind nun abgeschaltet.

Zum Wiedereinschalten der Tastaturtöne wiederholen Sie den Vorgang.

13. Ruftaste CALL

Wird die Ruftaste (9) ( ) betätigt, sendet das Gerät ein CALL/LOCK CALL

Rufsignal aus, das der Gegenstation (gleicher Kanal vorausgesetzt) signalisiert,

dass sie gerufen wird. Im (5) erscheint der Schriftzug und die rote Display CALL LED

(6) leuchtet während der Aussendung des Rufs.

Es stehen 10 unterschiedliche Ruftonkombinationen (mit verschiedenen Melodien) zur

Verfügung. Ab Werk ist der Ton 01 eingestellt.

Wenn Sie den eingestellten Rufton ändern möchten, drücken Sie drei Mal die Taste

SCAN/F (11); im erscheint der Schriftzug und sie können jetzt über Display CALL

die 7(a) und 7(b) Tasten eine neue Ruftonkombination auswählen. Durch

kurzes Drücken der -Taste (3) wird die Einstellung bestätigt, begleitet von einem PTT

Quittungston. Durch Einstellen von “00” wird die Ruftaste deaktiviert. CALL

14. CTCSS-Subaudio-Töne:

Die verfügt über insgesamt 38 -Codes (CONTINUOUS TONE BASE 446 CTCSS

CODED SYSTEM) für Funkgeräte auf dem gleichen Kanal, jedoch mit Squelch

unterschiedlicher -Programmierung. CTCSS CTCSS Codes sind Töne, die mit 67~ 250

Hz so tief sind, dass sie unterhalb des Wiedergabebereichs von Funklautsprechern

liegen (=Subaudio-Töne). Diese Töne werden beim Sprechen mit ausgesendet

und bilden eine Art „Schlüssel“ um die Rauschsperre im gewünschten Funkgerät

freizugeben, damit sich dort der Lautsprecher einschaltet (Selektivruf).

Die Funktion erlaubt es, dass mehrere Funkteilnehmer auf einem Kanal selektiv

gerufen werden können. Es besteht auch die Möglichkeit, auf dem gleichen Kanal

eine unterschiedliche Subaudioton- Codierung für den Empfangs- (RX) und den

Sendebetrieb (TX) festzulegen. Ob Sie diese Möglichkeit nutzen können, hängt

auch von den Geräten auf der Gegenseite ab, die meisten Geräte gestatten nur die

Verwendung des gleichen Codes für Senden- und Empfang.

Einstellen der CTCSS-Subaudiotöne

Zum Einstellen der -Subaudiotöne im Empfangsbetrieb , drücken Sie ein CTCSS RX

Mal die Taste (11) und wählen Sie über die Tasten 7(a) und SCAN/F 7(b) oder die

Tastatur (8) den gewünschten Subaudioton (siehe Subaudioton-Belegung Tabelle “A”)

und bestätigen Sie die Einstellung durch Drücken der Taste (3).PTT

Zum Einstellen der -Subaudiotöne im Sendebetrieb , drücken Sie zwei Mal CTCSS TX

die Taste (11) und wählen Sie über die Tasten 7(a) und 7(b) oder die SCAN/F

Tastatur (8) den gewünschten Subaudioton (siehe Subaudioton-Belegung Tabelle “A”)

und bestätigen Sie die Einstellung durch Drücken der Taste (3).PTT

Tabelle “A”:

Nr. FREQ.(HZ) Nr. FREQ.(HZ) Nr. FREQ.(HZ)

01 67.0 14 107.2 27 167.9

02 71.9 15 110.9 28 173.8

03 74.4 16 114.8 29 179.9

04 77.0 17 118.8 30 186.2

05 79.7 18 123.0 31 192.8

06 82.5 19 127.3 32 203.5

07 85.4 20 131.8 33 210.7

08 88.5 21 136.5 34 218.1

09 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

13 103.5 26 162.2

Bitte beachten Sie unbedingt, dass bei allen beteiligten Stationen die passenden

(gleichen) Codes und auch die gleichen Kanaleinstellungen benutzt werden müssen,

sonst ist eine Verbindung nicht möglich. Werden Codes für unterschiedliche

Senden Empfang benutzt, dann muß auch die Gegenstelle unterschiedliche und

Codes benutzen, nur natürlich umgekehrt. Ausnahme: Im Kanalsuchlauf wurde eine

Gegenstation mit CTCSS Ton gefunden, hierbei stellt sich die Basisstation automatisch

auf den Toncode der Gegenstation ein, damit Sie diese Station auch anrufen können

(Abschnitt 15, Methode 1).

15. Kanalsuchlauf SCAN:

Während des Kanalsuchlaufs schaltet die Anlage nacheinander alle 8 Kanäle kurz ein

und bleibt auf dem Kanal stehen, auf dem ein Funksignal empfangen wurde.

Zum Aktivieren dieser Funktion halten Sie die Taste (11) ca. 5 Sekunden SCAN/F

gedrückt. Es erfolgt ein Quittungston und rechts im (5) erscheint das Symbol Display

und bestätigt damit, dass der Suchlauf eingeschaltet ist.

Zum Abschalten des Suchlaufs drücken Sie erneut 5 Sekunden die Taste (11). SCAN/F

Der Suchlauf kann auch auf zwei verschiedenen Methoden nach einem Empfangssignal

mit suchen. CTCSS-Kennung

Methode 1:

Wird der Kanalsuchlauf auf einem Kanal gestartet, der mit keinem -Subton CTCSS

belegt wurde, stoppt der Suchlauf, sobald auf einem beliebigen Kanal ein Signal

empfangen wird und zeigt die - Empfangskennung (falls vorhanden) an. CTCSS

Bei Methode 1 sendet die Anlage beim Drücken der Taste auf dem gerade PTT

abgesuchten Kanal mit der empfangenen Codenummer. Auf diese Weise CTCSS

können Sie diesem Funkteilnehmer antworten, er wird Sie dann auch hören können,

weil Ihr Funkgerät beim Suchlauf die Kennung der Gegenstation erkannt hat und diese

beim Senden verwendet.

Beispiel CTCSS: Ihr Gerät hat auf Kanal 7 ein Signal entdeckt, dort hat es Code 15

vorgefunden und sendet nun auch damit.

Methode 2:

Wird der Kanalsuchlauf einem Kanal gestartet, der mit einer -Subaudioton-CTCSS

Kennung belegt wurde (z.B. Kanal 8, 36), stoppt der Kanalsuchlauf nur dann, CTCSS

wenn ein Signal mit der korrekten -Kennung empfangen wird (in diesem Fall CTCSS

36).

Beispiel einer möglichen Kanal- und CTCSS Belegung

KANAL CTCSS RX CTCSS TX

01 00 00

02 22 00

03 15 00

04 31 00

05 00 00

06 18 00

07 00 15

08 36 00

16. Reset

Sollte Ihr Gerät einmal Fehlfunktionen aufweisen oder möchten Sie die vorgenommenen

Programmierungen löschen, können Sie einen Reset vornehmen und das Gerät wieder

auf Werkseinstellung zurücksetzen. Um den Reset vorzunehmen schalten Sie das

Gerät zunächst aus, dann wieder ein, indem Sie die Taste Power (12) nach ON/OFF

links schieben und zugleich ca. 2 Sekunden die Taste 7(b) gedrückt halten. Nach

dem Loslassen der Tasten ist die Werkseinstellung wiederhergestellt.

Gesetzliche Gewährleistung

Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei

Jahren nach Kaufdatum des Geräts. Diese Gewährleistung (im Sprachgebrauch auch

Garantie genannt) umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte

Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler,

die auf normaler Abnutzung beruhen, wie z.B. Batterien, Akkus, Kratzer im , Display

Gehäusedefekte, abgebrochene Antennen, verbrauchte Glühbirnen sowie Defekte

durch äußere Einwirkung, wie z.B. ausgelaufene Batterien, Überspannung durch

unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten

Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht

bestimmungsgemäßen Umgang mit dem Gerät beruhen.

Bitte wenden Sie sich bei Gewährleistungsansprüchen unmittelbar an den Händler, bei

dem Sie das Gerät erworben haben, vergessen Sie Ihre Kaufquittung als Kaufnachweis

nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau.

Technische Daten:

1. Allgemein

Anzahl der verfügbaren Kanäle ...........................................................................8

Frequenzband ..................Kanal1:446.00625 MHz ......... Kanal2:446.01875 MHz

..........................................Kanal3:446.03125 MHz ......... Kanal4:446.04375 MHz

..........................................Kanal5:446.05625 MHz ......... Kanal6:446.06875 MHz

..........................................Kanal7:446.08125 MHz ......... Kanal8:446.09375 MHz

Kanalraster ............................................................................................. 12.5 KHz

Batterie: 1 Alkalizelle ........................................................................................ 9V

Betriebstemperaturbereich ......................................................... –20°C bis+55°C

Frequenzaufbereitung .................................................................PLL Synthesizer

Frequenzstabilität .................................................................................. ±2.5 PPM

Gewicht...............................................................................270 gr (ohne Batterie)

Abmessungen..........................................................................140 x 110 x 45 mm

2. Empfänger

Empndlichkeit bei 12 dB SINAD ..................................................besser 0.35µV

Squelch.............................................................................................. automatisch

NF-Wiedergabeleistung .................................................................max. 0.25 Watt

Wiedergabefrequenz ...................................................................... 300 - 3000 Hz

Zwischenfrequenzen .................................... 1. ZF: 21.4MHz – 2. ZF: 0.455MHz

3. Sender

Ausgangsleistung ............................................................................. 500mW ERP

Betriebsart ........................................................................................................FM

Frequenzhub ................................................................................. max. ±2.5 KHz

unerwünschte Aussendungen ................... in den Grenzen der europ. Standards

Frequenztoleranz.......................................................... ±2.5PPM (-20°C / +55°C)

Stromaufnahme ......................................................................... < 270mA / 9V DC

Anschlussbuchse MIC/SPK ........................................................... Stereo 3,5 mm

Buchse für externe Spannungsversorgung ................. für Steckernetzteil 9 V DC

Funktionen und technischen Daten können ohne vorherige Ankündigung geändert

werden.

BASE 446

Transceptor pmr446

BASE 446 es un transceptor de base pmr446 de uso libre que se puede utilizar

en todos los países miembros de la UE (Vea la Tabla Restricciones al uso), y en

Turquía, Suiza, Noruega e Islandia.

El uso de frecuencias especicas permite comunicaciones claras y sin

interferencias hasta una distancia máxima de 4/5 Km. **

**Cobertura

Se obtendrán las mejores prestaciones en campo abierto. Los factores

ambientales como la altura, edicios, árboles, vegetación pueden disminuir la

cobertura.

Descripción General

BASE 446 como sistema buscapersonas o como también puede utilizarse

estación intercomunicadora y es compatible con todos los transceptores

pmr446 del mercado. Por su tamaño reducido, es práctico de utilizar en cualquier

ambiente. También se puede instalar en la pared, gracias a los soportes traseros

para la jación mural. La antena telescópica permite superar más fácilmente los

obstáculos como las paredes y, por lo tanto, proporciona una buena cobertura

incluso en lugares cerrados. puede funcionar tanto con una pila de BASE 446

9V o mediante el alimentador 220 Vac incluido. le permite, gracias a BASE 446

los , excelentes comunicaciones incluso con interferencias 38 subtonos CTCSS

desde otras estaciones de radio; además, puede operar en el mismo canal con un

subtono diferente para la transmisión y para la recepción (ejemplo: CH01, canal

operativo; subtono RX = 38; subtono TX = 01). Gracias al detector de subtonos

CTCSS CTCSS DETECTOR” BASE 446 (función “ ), registra automáticamente,

durante la búsqueda, el subtono de la radio que está transmitiendo. Además

permite la comunicación con las “manos libres” gracias a la función VOX.

“CTE International SRL. declara, bajo su responsabilidad, que este aparato cumple

con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de

9 de marzo de 1999, transpuesta a la legislación española mediante el Real Decreto

1890/2000, de 20 de noviembre”

LEYENDA:

1. Antena Telescópica

2. LED indicador de RX - Verde

3. Tecla PTT

4. LED indicador de VOX - Amarillo

5. Display

6. LED indicador TX - Rojo

7. (a) Tecla subir

7. (b) Tecla bajar

8. Teclado Numérico

9. Tecla CALL/LOCK

10. Tecla MONITOR/0

11. Tecla SCAN/F

12. Tecla Encendido ON/OFF

13. Tecla Volumen;

14. Micrófono interno

15. Altavoz interno

16. Toma MIC/SPK

17. Toma Alimentación exterior

18. Lengüeta tapa compartimiento pilas

19. Compartimiento pilas

20. Soportes para jación en pared

Display:

LEYENDA:

A) Visualiza el canal seleccionado (1-8), o bien el nivel de Volumen (0-16)

B) Visualiza el subtono CTCSS SCAN programado en Recepción, durante la función

visualiza el subtono enviado desde otras radios

C) Visualiza el subtono CTCSS programado en Transmisión

D) Indica la activación de la función VOX

E) Indica la activación de la función CALL

F) Indica la activación de la función SCAN

G) Indica la activación de la función Roger Beep

H) Indica el nivel de carga de las pilas

I) Indica la activación de la función Tonos Teclado

J) Indica la activación de la función Bloqueo Teclado

Incluye:

• 1 transceptor BASE 446

• 1 alimentador de pared

• El presente manual

• Tornillos para jación en pared

Abra el COMPARTIMIENTO DE LAS PILAS (19) desplazando la lengüeta

correspondiente (18), inserte una pila de 9V o conecte BASE 446 al alimentador

de pared (incluido) en la toma correspondiente (17)

Iluminación Display: Display la retroiluminación de la se activará con sólo presionar

una tecla. La Display se ilumina durante unos 5 segundos (la presión de la tecla

PTT(3) no activa la retroiluminación).

Para un correcto funcionamiento de se aconseja extender la (1) BASE 446 antena

todo lo posible.

¡YA ESTAMOS LISTOS PARA COMUNICAR!

1. Encendido:

Desplace hacia la izquierda la tecla (12). emite 4 beep de ON/OFF BASE 446

tonalidades diferentes (excluibles mediante función Roger Beep, vea el punto 11);

el (5) realiza un auto-test durante un segundo y, seguidamente, visualiza el Display

último canal seleccionado.

2. Control d e Volumen:

Para regular el volumen al nivel óptimo, pulse la tecla (13) de la parte izquierda

para bajar el volumen y de la parte derecha para subirlo, hasta que obtenga el nivel

deseado.

3. Selección Canales:

Seleccione el canal deseado con las siguientes teclas:

• 7(a): Tecla ;

• 7(b): Tecla .

CANAL Frecuencia (MHz) TX/RX CANAL Frecuencia (MHz) TX/RX

01 446.00625 05 446.05625

02 446.01875 06 446.06875

03 446.03125 07 446.08125

04 446.04375 08 446.09375

4. Llamar (transmitir):

Mantenga pulsada la tecla (3). Hable a una distancia de unos 15/20 cm, con un PTT

tono de voz normal. Se encenderá el (6) rojo de la radio, que seguirá encendido LED

hasta que dejemos de pulsar la tecla (3).PTT

Suelte la tecla enviará a su interlocutor PTT BASE 446(3)al nal de la conversación.

una nota de n de transmisión ( ). Normalmente esta función se encuentra Roger Beep

activada.

Para desactivarla, vea el el punto 11 “ ”.Roger Beep

5. Escuchar (Recepción):

Cuando se suelta la tecla (3) la radio permanece en el modo de espera PTT

(Stand By), que se indica con el parpadeo del (2) verde.LED

En cambio, la recepción de una señal se indicará con el LED(2) verde que

permanecerá encendido hasta el nal de la recepción.

6. Eliminación del Ruido de Fondo/Extensión cobertura (Squelch

Automático):

En BASE 446 el ltro para eliminar el ruido de fondo siempre está activo.

Para desactivarlo momentáneamente, pulse durante un segundo la tecla

MONITOR/0(10). Para desactivarlo permanentemente, mantenga pulsada la

tecla MONITOR/0(10) durante unos 3 segundos hasta que se oiga un beep.

De esta manera, podrá recibir señales de baja intensidad pero escuchará, en

ausencia de señal, el ruido de fondo.

Para reactivarlo, pulse una vez la tecla (10).MONITOR/0

7. Toma MIC/Altavoz:

En la parte izquierda de se encuentra la toma (16), donde BASE 446 MIC/SPK

podrá conectar todos los accesorios compatibles con .BASE 446

8. Bloqueo Teclado:

Pulse la tecla (9) durante más de 3 segundos. El icono en el CALL/LOCK

Display(5) y la emisión de 4 beep de múltiples tonalidades (excluibles mediante

Roger Beep, vea el punto 11), indicarán su activación. Las teclas PTT(3),

MONITOR/0 CALL/LOCK(10) y (9) permanecen activas.

Para la desactivación, pulse otra vez la tecla CALL/LOCK(9) durante más de 3

segundos, la desaparición del icono en la Display(5) y la emisión de 4 beep

de múltiples tonalidades (excluibles mediante , vea el punto 11), Roger Beep

indicarán su desactivación.

9. Transmisión con “Manos Libres” (VOX)/Baby Sitter:

BASE 446 permite conversaciones con las “manos libres” mediante la función

VOX.

Con esta modalidad, BASE 446 es especialmente útil también para vigilar a

distancia un recién nacido ya que permite monitorizar un ambiente: cualquier

sonido, voz o ruido generado que se produzca cerca del equipo se transmitirá

automáticamente ( ).Baby Sitter

La sensibilidad del puede regularse en 3 niveles.VOX

La función VOX se puede activar con o sin accesorios.

10. Activación función VOX y programación de la sensibilidad:

Pulse la tecla (11) 4 veces, hasta que aparezca en la SCAN/F Display(5) el icono

y, por defecto, parpadee “00”, Los niveles del son 3:VOX

• 00: Desactivado;

• 01: Nivel I (Sensibilidad Baja);

• 02: Nivel II (Sensibilidad Media);

• 03: Nivel III (Sensibilidad Alta).

Para seleccionar el nivel deseado, pulse las teclas o , respectivamente 7(a)

y 7(b). La breve presión de la tecla (3) conrmará la opción elegida que se PTT

indicará mediante un beep.

La activación de la función VOX (por lo tanto, el paso desde el estado 00 a 01,

02 ó 03) se indicará con el icono en el (4) Display LED(5), y también con el

Amarillo (Fijo).

Ahora, puede hablar por el (14), o mediante los accesorios: la Micrófono

transmisión empezará automáticamente.

Para desactivar la función VOX SCAN/F, pulse la tecla (11) 4 veces, hasta que

aparezca en la (5) el icono Display , y seleccione, mediante las teclas y ,

respectivamente 7(a) y 7(b), el nivel deseado (”00” = desactivado). La breve VOX

presión de la tecla (3), conrmará la opción elegida que se indicará con un PTT

beep y el apagado del (4) Amarillo (Fijo). LED

11. Roger Beep (Tono de n de conversación):

(Esta función habilita o deshabilita la emisión de los tonos de n de conversación).

Al soltar la tecla PTT(3), es decir al nal de todas las transmisiones, se emite un tono

que indica a su interlocutor que puede empezar a hablar. En BASE 446 esta función

está activada por defecto.

Para desactivarla, pulse unos 3 segundos la tecla 3/ (8). El beep emitido por la

radio y la desaparición en la Display(5) del símbolo , indicarán la desactivación de

la función Roger Beep.

Para activar esta función, bastará con repetir las operaciones indicadas

anteriormente.

12. Beep teclado:

Cada vez que se pulsa una tecla en , se emite un beep. En esta BASE 446 BASE 446

función está activada por defecto.

Para desactivarla, pulse durante unos 3 segundos la tecla 1/ (8), el beep emitido por

la radio y la desaparición en el Display(5) del símbolo , indicarán la desactivación

de la función.

Para activarla, bastará con repetir las operaciones indicadas anteriormente.

13. Función CALL:

La función CALL permite indicar al resto de usuarios sintonizados en ese canal

que está entrando una llamada. Para enviar la señal sonora, pulse brevemente la

tecla (9), aparecerá en la (5) la palabra y el (6) rojo CALL/LOCK Display CALL LED

permanecerá encendido hasta el nal de la transmisión de la señal.

En se pueden seleccionar diferentes tonos de envío, siendo el tono por BASE 446

defecto 01.

Para cambiar el tono, pulse la tecla (11) 3 veces, hasta que aparezca en SCAN/F

la la palabra Display CALL, seleccione a continuación la combinación de los tonos

deseados mediante las teclas y , respectivamente 7(a) y 7(b). La breve presión de

la tecla PTT(3) conrmará la opción elegida que se indicará con un beep.

Existen 10 combinaciones de tonos, y seleccionando las diferentes opciones se oirá

la melodía, además puede seleccionar “00” que indica que la función CALL está

desactivada.

14. Subtonos CTCSS:

BASE 446 dispone de 38 subtonos CTCSS (SISTEMA SILENCIADOR CONTROLADO

POR TONO CONTINUO).

Los subtonos CTCSS funcionan como una especie de código de acceso. Permiten la

comunicación únicamente con los usuarios que operan en la misma frecuencia y tienen

programado el mismo código. La base permanecerá en silencio hasta la recepción del

tono correcto.CTCSS

El uso de permite dividir un número mayor de redes de radio en la misma CTCSS

frecuencia; de hecho evita que usuarios que no pertenecen a la red envíen mensajes

no pertinentes. Además, permite programar varios subtonos en Tx y Rx.BASE 446

Programación de subtonos CTCSS

Para activar el subtono en recepción, pulse la tecla SCAN/F(11) una vez y seleccione

el subtono (escogido entre los 38 disponibles incluidos en la tabla “A”), mediante las

teclas y , respectivamente 7(a) y 7(b), o mediante el (8), pulse teclado numérico

la tecla PTT(3) para conrmar.

Para activar la función en TX, pulse la tecla SCAN/F(11) dos veces y seleccione el

subtono mediante las teclas y , respectivamente 7(a) y 7(b), o mediante el teclado

numérico PTT (8), pulse la tecla (3) para conrmar.

Tabla “A”

Nº FRECUENCIA (Hz) Nº FRECUENCIA (Hz) Nº FRECUENCIA (Hz)

01 67.0 14 107.2 27 167.9

02 71.9 15 110.9 28 173.8

03 74.4 16 114.8 29 179.9

04 77.0 17 118.8 30 186.2

05 79.7 18 123.0 31 192.8

06 82.5 19 127.3 32 203.5

07 85.4 20 131.8 33 210.7

08 88.5 21 136.5 34 218.1

09 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

13 103.5 26 162.2

15. Función SCAN:

Esta función realiza la exploración cíclica de todos los Canales Ocupados, y se utiliza

para controlar las posibles conversaciones presentes en los 8 canales.

Para activar esta función, pulse durante unos 5 segundos la tecla SCAN/F(11), el

beep emitido por la radio y la aparición en el Display(5) del símbolo a la derecha,

indicarán la activación de la función.

Para desactivar esta función, pulse de nuevo durante unos 5 segundos la tecla

SCAN/F(11).

Además, en 2 BASE 446 CTCSS realiza la exploración monitorizando los subtonos

modalidades:

Modalidad 1:

Si se inicia la exploración desde un canal donde no se p1-ha memorizado ningún subtono

CTCSS (ejemplo canal “01” de la tabla), la exploración se detendrá ante cualquier

señal recibida y visualizará el subtono de la señal .CTCSS recibida

Modalidad 2:

Si se inicia la exploración desde un canal en el cual se ha memorizado un subtono

especíco CTCSS (ejemplo canal 8 de la tabla), la exploración se detendrá únicamente

si el subtono de la señal recibida corresponde al memorizado en dicho canal (en este

caso 36).

Si se pulsa la tecla transmitirá en el canal PTT BASE 446(3) durante la exploración,

donde se ha detenido la exploración con el subtono CTCSS programado en transmisión

en dicho canal (ejemplo canal 7 de la tabla, en TX es 15).

CANAL CTCSS Rx CTCSS Tx

01 00 00

02 22 00

03 15 00

04 31 00

05 00 00

06 18 00

07 00 15

08 36 00

16. Reset:

En caso de que la radio presente un o se quieran problema de funcionamiento

borrar las programaciones realizadas, bastará con encender , desplazando BASE 446

hacia la izquierda la tecla (12), y pulsando al mismo tiempo durante unos 2 ON/OFF

segundos la tecla 7(b).

Características técnicas:

1. Generales

Nº de canales ......................................................................................................8

Espaciado de Canales............................................................................12,5 KHz

Frecuencias de funcionamiento......CH1: 446.00625 MHz CH2: 446.01875 MHz .

........................................................CH3: 446.03125 MHz CH4: 446.04375 MHz .

........................................................CH5: 446.05625 MHz CH6: 446.06875 MHz .

........................................................CH7: 446.08125 MHz CH8: 446.09375 MHz .

Paso de canalización.............................................................................. 12,5 KHz

Control de Frecuencia .................................................................. PLL sintetizado

Alimentación ...............................Baterías 1 pila alcalina 9 Vcc (no suministrada)

....................................... 220 Vac mediante alimentador de pared (suministrado)

Margen de Temperatura ....................................................................-20 a +55 °C

Estabilidad de Frecuencia .............. ......................................................±2,5 ppm

Dimensiones (mm) .........................................................................140 x 110 x 45

Peso ....................................................................................... 270 gr (sin batería)

Toma MIS/SPK ...................................................................... jack estéreo 3,5mm

............................................................................Toma para alimentación exterior

2. Receptor

Sensibilidad ................................................................. < 0.35µV @ 12 dB SINAD

Silenciador (Squelch) .......................................................................... automático

Potencia de Audio ................................................................................... 250 mW

Respuesta en frecuencia ............................................................... 300 – 3000 Hz

Frecuencias intermedias ............................................. 1ª: 21.4 MHz, 2ª: 455 KHz

3. Transmisor

Potencia de Salida........................................................................... 500 mW ERP

Tipo de Modulación ..............................................................................FM (F3E)

Desviación Máxima ................................................................................ ±2.5 KHz

Potencia de Canal Adyacente ................................................................ < -60dBc

Emisión espúreas .................................................................. según ETS 300 296

Tolerancia de frecuencia............................................... ±2,5 ppm (-20°C / +55°C)

Consumo ...................................................................................< 270 mA a 9 Vcc

Las funciones y especicaciones están sujetas a cambios sin preaviso

16 17

19 18

1 7(b)

7(a)

1213

11 10 9

D E F

IJCB

16 17

19 18

1 7(b)

7(a)

1213

11 10 9

D E F

IJCB

16 17

19 18

1 7(b)

7(a)

1213

11 10 9

D E F

IJCB

11. Taste SCAN/F

12. Taste Power ON/OFF

13. Taste Volume

14. eingebautes Mikrofon

15. eingebauter Lautsprecher

16. Anschlussbuchse MIC/SPK

17. Buchse für Steckernetzteil

18. Batteriefachverriegelung

19. Batteriefach

20. Vorrichtung für die

Wandmontage

16 17

19 18

1 7(b)

7(a)

1213

11 10 9

D E F

IJCB

ITALIANOITALIANOENGLISHENGLISHDEUTSCHDEUTSCHESPAÑOLESPAÑOL

BASE 446

Emetteur-récepteur PMR 446

BASE 446 est un émetteur-récepteur de base du type PMR 446 qui peut être

utilisé sans licence dans tous les pays membres de l’UE (Voyez le Tableau

Restrictions pour l’usage), en Turquie, Suisse, Norvège et en Islande.

L’usage des fréquences dédiées permet des communications claires et sans

interférences sur une distance maximale de 4/5 km **

**Couverture

Vous pouvez obtenir des performances optimales si vous utilisez l’appareil dans

une zone dégagée. Les obstacles tels que les hauteurs, les bâtiments, les arbres,

feuillage peuvent réduire la couverture. A l’intérieur d’une voiture ou dans une

construction métallique, la portée peut être aussi réduite.

Description Générale

La BASE 446 la recherche de personnes ou peut être utilisée aussi pour

comme poste communicant, et elle est compatible avec tous les émetteurs-

récepteurs PMR446. Ses dimensions réduites la rendre d’un usage pratique

dans tous les milieux, elle peut aussi être installée au mur, grâce aux prises de

xations murales qui se trouvent à l’arrière de l’appareil.

L’antenne télescopique permet de surmonter plus aisément les obstacles

représentés par les murs et d’assurer ainsi une bonne couverture même dans

les milieux fermés. La BASE 446 fonctionne avec 1 batterie à 9V ou avec

l’alimentateur fourni à cet effet. La BASE 446 permet, grâce aux 38 codes du

circuit CTCSS, d’avoir des communications impeccables même en présence des

bruits des autres relais hertziens; en plus il est possible d’émettre sur le même

canal avec un ton sub-audio différent (CTCSS) pour la transmission et pour la

réception (exemple.: CH01, canal opérationnel; ton CTCSS RX = 38; ton CTCSS

TX = 01). Grâce au détecteur de tons CTCSS (fonction “ CTCSS DETECTOR”), la

BASE 446 détecte automatiquement, pendant le balayage, le ton sub-audio de la

radio qui est en train de transmettre. De plus il est possible de communiquer en

mains libres (fonction ). VOX

9. Transmission en Mains Libres ( VOX)/Baby Sitter:

La permet les conversations en mains libres avec le dispositif .BASE 446 VOX

Avec cette modalité, la BASE 446 est particulièrement utile pour surveiller à

distance un nouveau-né parce qu’elle permet de transmettre dans n’importe quel

milieu: les son, les voix ou les bruits émis à proximité de l’appareil (Baby Sitter).

La sensibilité du est réglable sur 3 niveaux. VOX

La fonction est activable avec la avec ou sans accessoires. VOX BASE 446

10. Activation fonction VOX et enregistrement de la

sensibilité:

Appuyez sur la touche (11) 4 fois, jusqu’à ce que vous voyez sur le SCAN/F

Display (5) l’icône et de default clignoter “00”, il y a 3 niveaux du : VOX

• 00: Désactivé;

• 01: 1° Niveau (Sensibilité basse);

• 02: 2° Niveau (Sensibilité moyenne);

• 03: 3° Niveau (Sensibilité haute).

Pour sélectionner le niveau désiré appuyez sur les touches et , respectivement

7(a) et 7(b), la pression brève de la touche PTT (3) conrmera l’option choisie qui

sera signalée par un beep.

L’activation de la fonction VOX (donc le passage de l’état 00 à 01, 02 ou 03) sera

signalée outre que par l’icône sur le (5), aussi par la (4) Jaune Display Led

(Fixe).

A ce point là parlez vers le (14), ou avec les accessoires: la Microphone

transmission commencera automatiquement.

Pour désactiver la fonction VOX SCAN/F appuyez sur la touche (11) 4 fois,

jusqu’à ce que vous ne verrez sur le (5) l’icône Display , et sélectionner avec

les touches et , respectivement 7(a) et 7(b), le niveau”00” ( VOX désactivé), la

pression brève da la touche PTT (3) conrmera l’option choisie qui sera signalée

par un beep et par l’extinction de la (4) Jaune (Fixe). Led

11. Roger Beep (Tonalité de n de conversation):

(Cette fonction interdit ou active aussi l’émission des tons d’Alerte).

Au relâchement de la touche PTT (3), donc à la n de chaque transmission, il est

LEGENDE:

1. Antenne Télescopique;

2. de signalisation Verte;Led RX

3. Touche ;PTT

4. de signalisation Jaune;Led VOX

5. ;Display

6. de signalisation Rouge;Led TX

7. (a) Touche :

7. (b) Touche ;

8. ;Clavier Numérique

9. Touche ;CALL/LOCK

10. Touche ;MONITOR/0

11. Touche ;SCAN/F

12. Touche Power ;ON/OFF

13. Touche Volume;

14. Microphone intérieur à la BASE 446;

15. Haut-parleur intérieur à la BASE 446;

16. Prise ;MIC/SPK

17. Prise d’ ;alimentation externe

18. Levier couvercle trappe batterie;

19. Trappe Batterie;

20. Prise de xation murale.

Display:

LEGENDE:

A) Visualise le canal sélectionné (1-8), ou le niveau du Volume (0-16);

B) Visualise le ton CTCSS SCAN enregistré en Réception, pendant la fonction

(balayage) visualise le ton envoyé par d’autres radios;

C) Visualise le ton CTCSS enregistré en Transmission;

D) Indique l’activation de la fonction ; VOX

E) Indique l’activation de la fonction (Appel);CALL

F) Indique l’activation de la fonction (Balayage);SCAN

G) Indique l’activation de la fonction ;Roger Beep

H) Indique le niveau de la batterie;

I) Indique l’activation de la fonction Tons Clavier;

J) Indique l’activation de la fonction .Blocage Clavier

Equipement:

• 1 émetteur-récepteur BASE 446;

• 1 alimentation murale;

• 1 feuille d’instructions.

• Vis pour xation murale

Ouvrez la TRAPPE BATTERIES (19) en déplaçant la clavette destinée à cet effet

(18), insérez une batterie de 9V, ou connectez la BASE 446 au chargeur mural

(fourni), dans la prise destinée à cet effet (17).

Eclairage du Display: Display le rétro-éclairage du sera activé par la pression

de n’importe quelle touche, le s’illuminera pendant environ 5 secondes (la Display

pression de la touche PTT (3) n’active pas le rétro-éclairage).

Pour un fonctionnement correct de la BASE 446 nous vous conseillons d’étendre

l’antenne (1) sur toute sa longueur.

ET MAINTENANT VOUS ÊTES PRÊTS À COMMUNIQUER!

1. Mise en marche:

Déplacez vers gauche la touche ON/OFF (12). La BASE 446 émet 4 beeps de tonalité

différents (ils peuvent être exclus avec la fonction Roger Beep Par.11); le Display

(5) effectue un auto test pendant une seconde, après il visualise le dernier canal

sélectionné.

2. Réglage Volume:

Pour régler le volume sur un niveau optimal, appuyez sur la touche (13) sur la partie

gauche pour réduire le volume, sur la partie droite pour l’augmenter, jusqu’à ce que

vous n’obteniez le niveau désiré.

3. Sélection Canaux:

Sélectionnez le canal désiré avec les touches suivantes:

• 7(a): Touche ;

• 7(b): Touche .

CANAL Fréquence (MHz) TX/RX CANAL Fréquence (MHz) TX/RX

01 446.00625 05 446.05625

02 446.01875 06 446.06875

03 446.03125 07 446.08125

04 446.04375 08 446.09375

4. Appeler (transmettre):

Maintenez appuyé sur la touche PTT (3). Parlez à une distance d’environ 15/20 cm,

avec un ton de voix normal. Sur la radio la Led (6) Rouge s’allumera et restera allumée

jusqu’à ce que vous relâchiez la touche PTT (3).

Relâchez la touche PTT (3) à la n de la conversation. Votre BASE 446 enverra à votre

interlocuteur une note de n transmission (Roger Beep). Cette fonction normalement

est habilitée.

Pour la déshabiliter voyez le paragraphe 11 “Roger Beep”.

5. Ecoute (Réception):

Au relâchement de la touche (3) votre radio reste en modalité Stand By, PTT

indiqué par la Led (2) Verte qui clignote.

Par contre la réception d’un Signal sera indiquée avec la Led (2) Verte toujours

allumée jusqu’à la n de la réception.

6. Elimination des Bruits de Fond/Extension de la couverture

(Auto squelch):

Dans la BASE 446 le ltre pour la réduction du bruit de fond (Squelch) est toujours

actif. Pour l’exclure temporairement vous devez appuyer pendant environ 1

seconde sur la touche (10). Au contraire, pour l’exclure de façon MONITOR/0

permanente maintenez appuyé sur la touche MONITOR/0 (10), pendant environ

3 secondes jusqu’à ce que vous n’entendiez plus un beep. De cette façon il est

possible de recevoir les signaux de basse intensité.

Pour le réactiver appuyez une fois sur la touche MONITOR/0 (10).

7. Prise MIC/SPK (haut-parleur):

Dans le coté à gauche de la BASE 446 vous trouverez la prise MIC/SPK (16), où

vous pourriez insérer tous les accessoires compatibles avec la BASE 446.

8. Blocage Clavier:

Appuyez sur la touche (9) pendant plus de 3 secondes. L’icône CALL/LOCK

sur le Display (5) et l’émission de 4 beeps de tonalité différents (ils peuvent

être exclus avec le Roger Beep Paragraphe 11), indiqueront que l’activation a

été effectuée. Les touches PTT MONITOR/0 CALL/LOCK (3), (10) et (9) restent

actives.

Pour la désactivation, appuyez à nouveau sur la touche CALL/LOCK (9) pendant

plus de 3 secondes, quand l’icône disparaîtra sur le Display (5) et l’émission

de 4 beeps de tonalité différents (ils peuvent être exclus avec le Roger Beep

Paragraphe 11), indiqueront que la désactivation a été effectuée.

émis une tonalité qui indique à votre interlocuteur qu’il peut commencer à parler. Dans

la BASE 446 cette fonction est activée de default.

Pour désactiver cette fonction appuyez pendant environ 3 secondes sur la touche 3/

(8), le beep émis par la radio et la disparition par le Display (5) du symbole ,

indiqueront la désactivation de la fonction Roger Beep.

Au contraire pour activer cette fonction il sufra de répéter les opérations indiquées

précédemment.

12. Bip clavier:

Toutes les fois qu’on appuie une touche sur la BASE 446 un beep est émis. Dans la

BASE 446 cette fonction est activée de default.

Pour désactiver cette fonction appuyez pendant environ 3 secondes sur la touche 1/

(8), le beep émis par la radio et la disparition par le Display (5) du symbole ,

indiqueront la désactivation de la fonction.

Au contraire pour activer cette fonction il sufra de répéter les opérations indiquées

précédemment.

13. Fonction CALL:

La fonction CALL permet d’aviser les autres usagers syntonisés sur ce canal de l’arrive

d’un appel. Pour envoyer le signal sonore à un autre usager, appuyez brièvement sur

la touche (9), sur le (5) vous verrez l’inscription et la CALL/LOCK Display CALL Led

(6) Rouge restera allumée jusqu’à la n de l’envoi du signal.

Dans la BASE 446 il est possible de sélectionner des tons différents à envoyer, le ton

de default est 01.

Pour changer le ton appuyez la touche (11) 3 fois, sur le vous verrez SCAN/F Display

l’inscription CALL, à ce point là sélectionnez la combinaison des tons que vous désirez

avec les touches et , respectivement 7(a) et 7(b), la pression brève de la touche

PTT (3) conrmera l’option choisie qui sera signalée avec un beep.

Les combinaisons des tons sont de 10, au passage des options différentes vous

entendrez des mélodies, en plus il est possible de sélectionner “00” qui indique que la

fonction CALL est désactivée.

14. Tons sub-audio CTCSS:

La dispose de (CONTINUOUS TONE CODED SQUELCH BASE 446 38 tons CTCSS

SYSTEM).

Les tons fonctionnent comme une sorte de code d’accès. Ils permettent de CTCSS

communiquer seulement avec les usagers qui émettent sur la même fréquence que

la votre et qui ont enregistré le même code que le votre. La base restera silencieuse

jusqu’à la réception correcte du ton CTCSS.

L’usage du CTCSS permet de partager plus de réseaux radio sur la même fréquence;

il évite en effet que les usagers qui n’appartiennent pas à votre réseau envoient des

messages qui ne sont pas pertinents. En plus la permet d’enregistrer les BASE 446

tons Sub-Audio différents en TX RX et .

Enregistrement tons sub-audio CTCSS

Pour activer le ton en réception, RX SCAN/F appuyez sur la touche (11) 1 fois et

sélectionnez le ton Sub-Audio (choisit précédemment parmi entre les 38 tons disponibles

énumérés dans le tableau “A”), avec les touches et , respectivement 7(a) et 7(b),

ou avec le clavier numérique (8), appuyez sur la touche (3) pour conrmer.PTT

Pour activer la fonction en TX appuyez sur la touche SCAN/F (11) 2 fois et sélectionnez

le ton Sub-Audio (choisit précédemment parmi les 38 tons disponibles énumérés dans

le tableau “A”), avec les touches et , respectivement 7(a) et 7(b), ou avec le clavier

numérique (8), appuyez sur la touche (3) pour conrmer.PTT

Tableau “A”

NO FREQ.(HZ) NO FREQ.(HZ) NO FREQ.(HZ)

01 67.0 14 107.2 27 167.9

02 71.9 15 110.9 28 173.8

03 74.4 16 114.8 29 179.9

04 77.0 17 118.8 30 186.2

05 79.7 18 123.0 31 192.8

06 82.5 19 127.3 32 203.5

07 85.4 20 131.8 33 210.7

08 88.5 21 136.5 34 218.1

09 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

13 103.5 26 162.2

15. Fonction SCAN:

Cette fonction exécute le balayage cyclique de tous les Canaux Occupés, et on l’utilise

pour contrôler les conversations éventuelles qui se trouveraient sur les 8 canaux.

Pour activer cette fonction, appuyez pendant environ 5 secondes sur la touche SCAN/F

(11), le beep émis par la radio et l’apparition sur le Display (5) du symbole à droite,

indiqueront l’activation de la fonction.

Pour désactiver cette fonction appuyez à nouveau pendant environ 5 secondes sur la

touche (11).SCAN/F

La BASE 446 CTCSS exécute en plus le balayage gérant les tons dans 2 modalités.

Modalité 1:

Si on commence le balayage par un canal sur lequel le ton CTCSS n’a pas été

mémorisé (exemple canal “01” voyez tableau), le balayage s’arrêtera sur n’importe

quel signal reçu et visualisera le ton du .CTCSS signal reçu

Modalité 2:

Si on commence le balayage par un canal sur lequel on a mémorisé un ton CTCSS

spécique (exemple canal 8 voyez tableau), le balayage s’arrêtera exclusivement si

le ton du signal reçu correspond au ton CTCSS mémorisé sur ce canal (dans ce cas

36).

Si vous appuyez sur la touche (3) pendant le balayage, la transmettra PTT BASE 446

sur le canal où le balayage s’est arrêté avec le ton enregistré en transmission CTCSS

sur ce canal (exemple canal 7 voyez tableau le en est 15).CTCSS TX

CANAL CTCSS RX CTCSS TX

01 00 00

02 22 00

03 15 00

04 31 00

05 00 00

06 18 00

07 00 15

08 36 00

16. Reset:

Dans le cas où la radio a un fonctionnement anormal effacerou si vous désirez

les enregistrements programmés, il suft d’allumer la , en déplaçant vers BASE 446

gauche la touche ON/OFF (12), et en appuyant en même temps pendant 2 secondes

sur la touche 7(b).

Caractéristiques techniques:

1. Générales

Numéro des canaux ............................................................................................8

Fréquences standard......................CH1:446.00625 MHz ... CH2:446.01875 MHz

........................................................CH3:446.03125 MHz ... CH4:446.04375 MHz

........................................................CH5:446.05625 MHz ... CH6:446.06875 MHz

........................................................CH7:446.08125 MHz ... CH8:446.09375 MHz

Pas de canalisation ................................................................................12.5 KHz

Batterie ................................................................................1 Batterie alcaline 9V

Température ................................................................................. –20°C a +55°C

Contrôle de la fréquence ............................................................... PLL synthétisé

Stabilité de la fréquence ........................................................................ ±2.5 PPM

Poids....................................................................................270 gr (sans batterie)

Dimensions ..............................................................................140 x 110 x 45 mm

2. Récepteur

Sensibilité ........................................................ 12dB SINAD meilleure de 0.35µV

Squelch............................................................................................. automatique

Puissance audio en sortie .......................................................... 0.25 Watt (max)

Réponse en fréquence ................................................................... 300 - 3000 Hz

Fréquence intermède ...............................................1°: 21.4MHz - 2°: 0.455MHz

3. Emetteur

Puissance en sortie .......................................................................... 500mW ERP

Type de modulation ..........................................................................................FM

Déviation.......................................................................................±2.5 KHz (max)

Emissions spuries...........................dans les limites préxées du standard

européen

Tolérance de fréquence ................................................ ±2.5PPM (-20°C / +55°C)

Courante absorbée ......................................................................< 270mA a 9Vcc

Prise MIC/SPK................................................................................stéréo 3,5 mm

Prise pour l’alimentateur extérieur

Les fonctions et les spécications peuvent être modiées sans préavis.

16 17

19 18

1 7(b)

7(a)

1213

11 10 9

D E F

IJCB

16 17

19 18

1 7(b)

7(a)

1213

11 10 9

D E F

IJCB

BASE 446

Radiotelefone PMR 446

BASE 446 é um radiotelefone de base, tipo PMR 446 utilizável sem licença em

todos os países membros da UE (Veja Tabela Restrições ao uso),’ e na Turquia,

Suíça, Noruega e Islândia.

O uso de frequências dedicadas permite comunicações claras e privas de

interferências até uma distância máxima de 4/5 km **

**Cobertura

Obtém-se um desempenho superior em campo aberto. Factores ambientais

como relevos, edifícios, árvores e folhagem podem diminuir a cobertura. Mesmo

no interior de um automóvel ou de uma construção metálica o alcance poderá

reduzir-se.

Descrição Geral

BASE 446 como sistema de busca de pessoas ou pode ser utilizado também

como base intercomunicante, e é compatível com todos os radiotelefones

PMR446. As medidas reduzidas o tornam prático de usar em qualquer ambiente;

pode ser instalado na parede, graças às presilhas para xagem de parede

colocadas na sua parte posterior. A permite superar mais antena telescópica

agilmente os obstáculos como paredes, assegurando assim uma boa cobertura

mesmo em ambientes fechados. funciona com 1 bateria de 9V ou BASE 446

com o alimentador de corrente fornecido.

BASE 446 permite, graças aos 38 códigos do circuito CTCSS, obter comunicações

impecáveis mesmo na presença de distúrbios de outras estações de rádio;

é possível também operar no mesmo canal com um tom sub-áudio diverso

(CTCSS) para a transmissão e para a recepção (ex.: CH01, canal operativo; tom

CTCSS CTCSS RX = 38; tom TX = 01). Graças ao dispositivo detector de tons

CTCSS CTCSS DETECTOR BASE 446 (função “ ”), detecta automaticamente,

durante o scanning, o tom sub-áudio do rádio que está transmitindo. É enm

possível comunicar com mãos livres (função VOX).

LEGENDA:

1. Antena Telescópica;

2. Verde;Led RX

3. Tecla PTT;

4. Amarelo;Led VOX

5. ;Display

6. Vermelho;Led TX

7. (a) Tecla :

7. (b) Tecla ;

8. Teclado Numérico;

9. Tecla ;CALL/LOCK

10. Tecla ;MONITOR/0

11. Tecla ;SCAN/F

12. Tecla Power ;ON/OFF

13. Tecla Volume;

14. ;Microfone interno do BASE 446

15. ;Altifalante interno do BASE 446

16. Tomada ;MIC/SPK

17. Tomada de corrente externa;

18. do compartimento para baterias;Dispositivo de abertura

19. Compartimento para baterias;

20. Presilhas para xagem de parede.

DISPLAY:

LEGENDA:

A) Visualiza o canal seleccionado (1-8), ou o nível do Volume (0-16);

B) Visualiza o tom CTCSS programado em recepção; durante a função SCAN visualiza

o tom enviado por outras rádios;

C) Visualiza o tom CTCSS programado em transmissão;

D) Indica a activação da função VOX;

E) Indica a activação da função CALL;

F) Indica a activação da função SCAN;

G) Indica a activação da função Roger Beep;

H) Indica o ;nível da bateria

I) Indica a activação da função Tons do teclado;

J) Indica a activação da função Bloqueio do teclado;

Conteúdo da embalagem:

• 1 radiotelefone BASE 446;

• 1 alimentador de parede;

• 1 manual de instruções.

• Parafusos para xagem à parede

Abra o COMPARTIMENTO PARA BATERIAS (19) movendo o dispositivo(18), insira

uma bateria de 9V, ou conecte BASE446 ao carregador de parede (fornecido),

na sua tomada (17).

Iluminação do Display: a iluminação traseira do Display se activará com a pressão

de qualquer tecla; o display se ilumina por cerca de 5 segundos (a pressão da tecla

PTT(3) não activa a iluminação traseira).

Para obter um correcto funcionamento do aconselha-se alongar a antena BASE 446

(1) ao máximo.

E AGORA, PRONTOS PARA COMUNICAR!

1. Ligar:

Mova para a esquerda a tecla (12). emite 4 beeps de tonalidades ON/OFF BASE 446

diversas (que se podem excluir com a função Roger Beep Par.11); o (5) faz Display

um auto-teste por um segundo, em seguida visualiza o último canal seleccionado.

2. Regulagem do Volume:

Para regular o volume no nível adequado, prima a tecla (13) do lado esquerdo para

abaixar o volume, do lado direito para aumentá-lo, até obter o nível desejado.

3. Seleccão de Canais:

Seleccione o canal desejado com as seguintes teclas:

• 7(a): Tecla ;

• 7(b): Tecla .

CANAL Frequência (MHz) TX/RX CANAL Frequência (MHz) TX/RX

01 446.00625 05 446.05625

02 446.01875 06 446.06875

03 446.03125 07 446.08125

04 446.04375 08 446.09375

4. Chamar (transmitir):

Mantenha premida a tecla PTT(3). Fale a uma distância de cerca de 15/20cm, com um

tom de voz normal. No rádio se acenderá o Led(6) Vermelho, que permanecerá aceso

até que seja solta a tecla PTT(3).

Solte a tecla PTT(3)ao nal da conversação. O seu BASE 446 enviará ao seu interlocutor

uma nota de m de transmissão ( ). Esta função é normalmente activada. Roger Beep

Para desactivá-la veja o parágrafo 11 “ ”.Roger Beep

5. Escuta (Recepção):

Ao soltar a tecla (3) o seu rádio permanece na modalidade , PTT Stand By

indicadaa pelo piscar do (2) Verde.Led

A recepção de um sinal será indicada pelo (2) Verde sempre aceso até o m Led

da recepção.

6. Eliminação dos ruídos de fundo/Extensão da cobertura

(Autosquelch):

No BASE 446 o ltro para a redução do ruído de fundo (Squelch) é sempre

activo. Para excluí-lo momentaneamente prima por cerca de 1 segundo a tecla

MONITOR/0(10). Para excluí-lo em modo permanente mantenha premida a tecla

MONITOR/0(10), por cerca de 3 segundos até se ouvir um beep. Deste modo é

possível receber os sinais de baixa intensidade.

Para reactivá-lo prima uma vez a tecla (10).MONITOR/0

7. Tomada MIC/Altifalante:

No lado esquerdo do se encontra a tomada (16), onde se BASE 446 MIC/SPK

podem inserir todos os acessórios compatíveis com a BASE 446.

8. Bloqueio do teclado:

Prima a tecla CALL/LOCK(9) por mais de 3 segundos. O símbolo no Display(5)

e a emissão de 4 beeps de tonalidades diversas (que se podem excluir com

a função Par.11 ), indicarão a sua activação. As teclas Roger Beep PTT(3),

MONITOR/0 CALL/LOCK(10) e (9) permanecem activas.

Para desactivá-la, prima novamente a tecla (9) por mais de 3 CALL/LOCK

segundos; o desaparecimento do símbolo no Display(5) e a emissão de 4

beeps de tonalidades diversas (que se podem excluir com a função Roger Beep

Par.11), indicarão a sua desactivação.

9. Transmissão com mãos livres (VOX)/Baby Sitter:

BASE 446 VOX permite que se comunique com mãos livres com o dispositivo .

Com esta característica, BASE 446 é particularmente útil inclusive para vigiar à

distância um bebé, pois permite monitorar um ambiente: qualquer som, voz ou

ruído gerado perto do aparelho será transmitido automaticamente (Baby Sitter).

A sensibilidade do VOX é regulável em 3 níveis.

A função é activável com a com ou sem acessórios.VOX BASE 446

10. Activação da função VOX e xagem da sensibilidade:

Prima a tecla SCAN/F(11) 4 vezes, até aparecer no Display(5) e o símbolo de

default piscar “00”; os níveis do VOX são 3:

• 00: Desactivado;

• 01: 1° Nível (Sensibilidade baixa);

• 02: 2° Nível (Sensibilidade média);

• 03: 3° Nível (Sensibilidade alta).

Para seleccionar o nível desejado prima as teclas e , respectivamente 7(a)

e 7(b); a breve pressão da tecla (3) conrmará a opção escolhida, que será PTT

indicada por um beep.

A activação da função VOX (ou seja, a passagem do estado 00 a 01, 02 o 03)

será indicada seja pelo símbolo no (5), seja pelo (4) Amarelo Display LED

(Fixo).

Neste ponto, fale na direção do Microfone(14), ou com os acessórios: a

transmissão iniciará automaticamente.

Para desactivar a função VOX prima a tecla SCAN/F(11) 4 vezes até aparecer no

Display(5) o símbolo , e seleccionar, com as teclas e , respectivamente

7(a) e 7(b), o nível”00” ( (3) VOX PTT desactivado; a breve pressão da tecla

conrmará a opção escolhida, que será indicada por um beep, enquanto o

LED(4) Amarelo (Fixo) se apaga.

11. ROGER BEEP (Tonalidade de m de conversação):

(Esta função impede ou activa também a emissão de tons de alarme).

Soltando-se a tecla PTT(3), ao m de cada transmissão, emite-se uma tonalidade que

indica ao seu interlocutor que pode iniciar a falar. No BASE 446 esta função é activada

em default.

Para desactivar esta função prima por cerca de 3 segundos a tecla 3/ (8); o beep

emitido pelo rádio e o desaparecimento no (5) do símbolo Display , indicarão a

desactivação da função Roger Beep.

Para activar esta função, basta repetir as operações indicadas precedentemente.

12. Beep do teclado:

Todas as vezes que se prime uma tecla no o rádio emite um beep. No BASE 446

BASE 446 esta função é activada em default.

Para desactivar esta função prima por cerca de 3 segundos a tecla 1/ (8); o beep

emitido pelo rádio e o desaparecimento no (5) do símbolo Display , indicarão a

desactivação da função.

Para activar esta função basta repetir as operações indicadas precedentemente.

13. Função CALL:

A função CALL permite avisar outros utilizadores daquele canal sobre a chegada de

uma chamada. Para enviar o sinal sonoro a um outro usuário, prima brevemente a

tecla (9); aparecerá no (5) a escrita e o (6) Vermelho CALL/LOCK Display CALL Led

permanecerá aceso até o m do envio do sinal.

No BASE 446 é possível seleccionar diversos tons a enviar; o tom de default é 01.

Para modicar o tom prima a tecla SCAN/F(11) 3 vezes; aparecerá no display a escrita

CALL; neste ponto seleccione a combinação de tons desejada, com as teclas e

, respectivamente 7(a) e 7(b); a breve pressão da tecla (3) conrmará a opção PTT

escolhida, que será indicada por um beep.

As combinações de tons são 10; ao passar pelas várias opções ouvir-se-á a melodia. É

também possível seleccionar “00”, que indica que a função CALL está desactivada.

14. Tons sub-áudio CTCSS:

BASE 446 38 tons CTCSS dispõe de (CONTINUOUS TONE CODED SQUELCH

SYSTEM).

Os tons CTCSS funcionam como uma espécie de código de acesso. Consentem

comunicar somente com os usuários que operam na sua mesma frequência e têm xo

o mesmo código. A base permanecerá silenciosa até receber o tom CTCSS correcto.

O uso do CTCSS consente dividir várias redes de rádio na mesma frequência; de facto,

evita que usuários que não pertencem à sua rede enviem mensagens não pertinentes.

BASE 446 permite também xar tons sub-áudio diversos em TX e RX.

Fixagem de tons sub-áudio CTCSS

Para activar o tom em recepção RX prima a tecla SCAN/F(11) 1 vez e seleccione o

tom sub-áudio (escolhido precedentemente entre os 38 tons disponíveis, listados

na tabela “A”), com as teclas e , respectivamente 7(a) e 7(b), ou com o teclado

numérico (8); prima a tecla (3) para conrmar.PTT

Para activar a função em TX prima a tecla SCAN/F(11) 2 vezes e seleccione o tom

sub-áudio (escolhido precedentemente entre os 38 tons disponíveis listados na

tabela “A”), com as teclas e , respectivamente 7(a) e 7(b), ou com o teclado

numérico (8); prima a tecla (3) para conrmar.PTT

Tabela “A”

NO FREQ.(HZ) NO FREQ.(HZ) NO FREQ.(HZ)

01 67.0 14 107.2 27 167.9

02 71.9 15 110.9 28 173.8

03 74.4 16 114.8 29 179.9

04 77.0 17 118.8 30 186.2

05 79.7 18 123.0 31 192.8

06 82.5 19 127.3 32 203.5

07 85.4 20 131.8 33 210.7

08 88.5 21 136.5 34 218.1

09 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

13 103.5 26 162.2

15. Função SCAN:

Esta função executa o scanning canais Ocupados, cíclico de todos os e se utiliza

para controlar as conversações possíveis nos 8 canais.

Para activar esta função prima por cerca de 5 segundos a tecla SCAN/F(11); o beep

emitido pelo rádio e o aparecimento no (5) do símbolo Display a direita, indicarão

a activação da função.

Para desactivar esta função prima novamente por cerca de 5 segundos a tecla

SCAN/F(11).

O em 2 BASE 446 CTCSS executa também o scanning monitorando os tons

modalidades.

Modalidade 1:

Se for iniciado o scanning a partir de um canal no qual não foi memorizado um tom

CTCSS (exemplo canal “01” - veja tabela), o scanning se interromperá em qualquer

sinal recebido e visualizará o tom do sinal .CTCSS recebido

Modalidade 2:

Se for iniciado o scanning a partir de um canal no qual foi memorizado um tom CTCSS

especíco (por exemplo “ 8” - veja tabela), o scanning se interromperá exclusivamente

se o tom do sinal recebido corresponder ao tom memorizado naquele canal CTCSS

(neste caso, 36).

Se for premida a tecla (3) durante o scanning, transmitirá no canal no PTT BASE 446

qual o scanning se interrompeu com o tom CTCSS xado em transmissão naquele

canal (por exemplo canal “7” - veja tabela - o CTCSS em TX é 15).

CANAL CTCSS RX CTCSS TX

01 00 00

02 22 00

03 15 00

04 31 00

05 00 00

06 18 00

07 00 15

08 36 00

16. Reset:

Se o rádio apresentar um funcionamento anômalo ou se for necessário apagar as

xagens programadas, basta ligar o BASE 446, movendo para a esquerda a tecla ON/

OFF(12), e premindo ao mesmo tempo, por 2 segundos, a tecla 7(b).

Características técnicas:

1. Gerais

Número dos canais..............................................................................................8

Frequências standard .....................CH1:446.00625 MHz ... CH2:446.01875 MHz

........................................................CH3:446.03125 MHz ... CH4:446.04375 MHz

........................................................CH5:446.05625 MHz ... CH6:446.06875 MHz

........................................................CH7:446.08125 MHz ... CH8:446.09375 MHz

Passo das canalizações ......................................................................... 12.5 KHz

Baterias ................................................................................1 Bateria alcalina 9V

Temperatura ................................................................................. –20°C a +55°C

Controlo da frequência ................................................................. PLL sintetizado

Estabilidade da frequência ....................................................................±2.5 PPM

Peso ..................................................................................... 270 gr (sem bateria)

Medidas ...................................................................................140 x 110 x 45 mm

2. Receptor

Sensibilidade .....................................................12dB SINAD melhor que 0.35µV

Squelch................................................................................................ automático

Potência de saída áudio .............................................................. 0.25 Watt (max)

Resposta em frequência ................................................................ 300 - 3000 Hz

Frequências intermediárias ......................................1°: 21.4MHz - 2°: 0.455MHz

3. Transmissor

Potência de saída ............................................................................. 500mW ERP

Tipo de modulação .......................................................................................... FM

Desvio.......................................................................................... ±2.5 KHz (max)

Emissões espúrias ......................nos li mites pré-xados pelo standard europeu

Tolerância de frequência ............................................. ±2.5PPM (-20°C / +55°C)

Corrente absorvida ......................................................................< 270mA a 9Vcc

Tomada ...........................................................................stereo 3,5 mmMIC/SPK

Tomada de corrente externa

As funções e especícas podem variar sem pré-aviso.

FRANÇAIS

FRANÇAISPORTUGUÊSPORTUGUÊS

Accessori originali - Original accessories

Accessoires originals - Originalzubehör

Accessorios originales - Acessórios

Consultate il nostro sito www.cte.it per l’elenco aggiornato degli acces-

sori compatibili.

For a detailed and updated list of suitable accessories, please go to

www.cte.it

Eine ständig aktualisierte Übersicht für passendes Zubehör können Sie

auf unserer website

www.alan-germany.com abrufen oder Sie informieren sich über

Neuerungen bei Ihrem Fachhändler.

Pour voir la liste de nôtres accessoires compatibles, vous pouvez con-

sulter notre website www.cte.it

Consulte nuestra web www.alan.es para una lista actualizada de los

accesorios compatibles

Consulte o nosso website www.cte.it para uma lista actualizada de

acessórios

Prodotto o importato da:

CTE INTERNATIONAL s.r.l.

Via. R.Sevardi 7- 42010 Reggio Emilia Italia

L’uso di questo apparato può essere soggetto a restrizioni nazionali. L’apparecchio non puo’

essere impiegato senza l’Autorizzazione Generale di cui l’Articolo 99, Comma 3, tranne che si

tratti degli apparecchi di cui l’Articolo 105. Prima dell’uso leggere attentamente le istruzioni. Se il

prodotto contiene batterie: non gettare nel fuoco, non disperdere nell’ambiente dopo l’uso, usare

gli appositi contenitori per la raccolta.

Produced or imported by:

CTE INTERNATIONAL s.r.l.

Via. R.Sevardi 7 42010 Mancasale Reggio Emilia Italy

Imported by:

ALAN UK

Unit 2, Callenders, Paddington Drive, Churchward Park, Swindon, Wiltshire, SN5 7YW - UK

The use of this transceiver can be subject to national restrictions. Read the instructions carefully

before installation and use. If the product contains dry cells or rechargeable batteries do not throw

the batteries into the re. To disperse after use, throw into the appropriate containers.

Importado por:

ALAN COMMUNICATIONS, S.A.

C/Cobalt, 48 - 08940 Cornellà de Llobregat

Tel: +34 902 384878 Fax: +34 933 779155 Web site: www.midland.es

El uso de este equipo puede estar sujeto a la obtención de la correspondiente autorización

administrativa.Antes de utilizar, lea atentamente el manual de uso. Si el producto contiene

pilas o baterias: no las tire al fuego ni las disperse en el ambiente después de su uso,

utilice los contenedores especiales para su recogida.

Vertrieb durch:

ALAN ELECTRONICS GmbH

Daimlerstraße 1K - D-63303 Dreieich Deutschland

Die Benutzung dieses Handfunkgerätes ist von den landesspezischen Bestimmungen

abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien

beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen

und nur in dafür vorgesehene Sammelbehälter entsorgen.

16 17

19 18

1 7(b)

7(a)

1213

11 10 9

D E F

IJCB

BASE 446

Π Π Δ ΣOM O EKTH PMR446

ΕΙΣΑΓΩΓΗ

Η συσκευή που κρατάτε στα χέρια σας είναι ένας νέας γενιάς πομποδέκτης βάσης

PMR 446. Η χρήση της είναι ελεύθερη – δεν χρειάζεται άδεια και δεν θέτονται

περιορισμοί – σε όλες τις χώρες της Ευρωπαϊκής Ένωσης (για περισσότερες

λεπτομέρειες συμβουλευτείτε το επισυναπτόμενο ειδικό έντυπο), την Ισλανδία, τη

Νορβηγία, την Ελβετία και την Τουρκία.

Η μπάντα λειτουργίας της συσκευής επιτρέπει καθαρές επικοινωνίες, χωρίς

παρεμβολές σε μια απόσταση 4/5 χλμ. (ανάλογα με την διαμόρφωση του

εδάφους): σε ύπαιθρο και χωρίς εμπόδια.

** Κάλυψη

Η μέγιστη εμβέλεια επιτυγχάνεται σε ανοιχτούς χώρους όπου δεν παρεμβάλλονται

εμπόδια όπως κτίρια, συστάδες δένδρων κλπ.

Γενική περιγραφή

Η συσκευή Base 446 μπορεί να χρησιμποιηθεί ως σύστημα paging ή ως σταθμός

intercom και είναι συμβατή με όλους τους PMR 446 πομποδέκτες.

Οι μικρές της διαστάσεις την καθιστούν εύκολη και πρακτική στην χρήση,

κάτω από οποιεσδήποτε συνθήκες. Μπορείτε ακόμα και να την στηρίξετε στον

τοίχο με τη βοήθεια των άγκιστρων που υπάρχουν στην πίσω πλευρά της. Η

τηλεσκοπική κεραία εγγυάται καλή κάλυψη ακόμα και σε κλειστούς χώρους.

Η συσκευή λειτουργεί με μια μπαταρία 9V ή με τον αντάπτορα πρίζας που

συμπεριλαμβάνεται στη συσκευασία. Χάρη στους 38 υποτόνους CTCSS

επιτρέπεται καθαρή συνομιλία χωρίς παρεμβολές από άλλους χρήστες. Μπορεί

ακόμα και να λειτουργήσει με διαφορετικό υπότονο εκπομπής και λήψης στο ίδιο

κανάλι (π.χ. στο κανάλι 01 να χρησιμοποιείται ο υπότονος 38 για τη λήψη και

ο υπότονος 01 για την εκπομπή). Όταν παρακολουθεί κάποιο κανάλι είναι σε

θέση να ανιχνεύει αυτόματα τους υποτόνους του πομποδέκτη που εκπέμπει. Η

λειτουργία VOX επιτρέπει επικοινωνία «με τα χέρια ελεύθερα» (handsfree) ενώ

με την λειτουργία σάρωσης ελέγχονται οι κατειλημμένοι δίαυλοι.

ΠΛΗΚΤΡΑ & ΕΝΔΕΙΞΕΙΣ

Τηλεσκοπική κεραία1.

Ένδειξη λήψης (πράσινο led)2.

Πλήκτρο ΡΤΤ3.

Ένδειξη VOX (κίτρινο led)4.

Οθόνη5.

Ένδειξη εκπομπής (κόκκινο led)6.

(a & b) Πλήκτρα ▲ & ▼7.

Αριθμητικό πληκτρολόγιο8.

Πλήκτρο Call / Lock9.

Πλήκτρο 0 & Monitor10.

Πλήκτρο Scan / F11.

Ενεργοποίηση (On) / απενεργοποίηση (Off) συσκευής12.

Ρύθμιση έντασης φωνής13.

Εσωτερικό μικρόφωνο14.

Εσωτερικό μεγάφωνο15.

Υποδοχή εξωτερικού μικρομεγαφώνου (MIC/SPK)16.

Υποδοχή εξωτερικής τροφοδοσίας17.

Κάλυμμα χώρου μπαταριών18.

Χώρος μπαταριών19.

Άγκιστρα ανάρτησης20.

Περιγραφή ενδείξεων οθόνης

Επιλεγμένο κανάλι (1-8) ή επίπεδο έντασης φωνής (1-16)A)

Υπότονος CTCSS στη λήψη. Όταν είναι ενεργοποιημένη η σάρωση εμφανίζεται ο B)

τόνος των άλλων πομποδεκτών.

Υπότονος CTCSS στην εκπομπή.C)

Η λειτουργία VOX είναι ενεργοποιημένη.D)

Η λειτουργία κλήσης (CALL) είναι ενεργοποιημένη.E)

Η λειτουργία σάρωσης (SCAN) είναι ενεργοποιημένηF)

Η λειτουργία επιβεβαίωσης ολοκλήρωσης της εκπομπής (Roger Beep) είναι G)

ενεργοποιημένη.

Ένδειξη επιπέδου φορτίου μπαταρίας.H)

Οι τόνοι των πλήκτρων είναι ενεργοί.I)

Το πληκτρολόγιο είναι κλειδωμένο.J)

Περιεχόμενα συσκευασίας

• 1 πομπόδέκτης Base 446

• 1 φορτιστής τοίχου

• Βίδες για τη στήριξη της συσκευής στον τοίχο

• Εγχειρίδιο χρήσης

Απομακρύνετε το κάλυμμα (18) και ανοίξτε το χώρο τοποθέτησης της μπαταρίας

(19), εισάγετε μία μπαταρία 9V, ή στην υποδοχή (17) συνδέστε τον φορτιστή

τοίχου.

Φωτισμός οθόνης : Η οθόνη φωτίζεται κάθε φορά που πατάτε κάποιο πλήκτρο (εκτός

του ΡΤΤ) και παραμένει φωτισμένη για 5 δευτερόλεπτα.

Για να έχετε την καλύτερη δυνατή απόδοση σας προτείνουμε να εκτείνετε

πλήρως την κεραία(1).

ΚΑΙ ΤΩΡΑ ΑΣ ΕΠΙΚΟΙΝΩΝΗΣΟΥΜΕ!,

1. Ενεργοποίηση

Μετακινήστε τον επιλογέα (12) προς τα αριστερά (θέση ). Θα ακουστεί μια ON/ OFF On

ακολουθία τόνων και η συσκευή θα κάνει ένα γρήγορο αυτοέλεγχο για 1 δευτερόλεπτο.

Στη συνέχεια θα εμφανιστεί στην οθόνη το κανάλι που είχε επιλεγεί την τελευταία

φορά.

2. Ρύθμιση επιπέδου έντασης φωνής

Πατήστε τα πλήκτρα ▲ ▼ (13) για να αυξομειώσετε την ένταση της φωνής (▼ : μείωση

/ ▲ : αύξηση) έως ότου επιλέξετε το επιθυμητό επίπεδο.

3. Επιλογή καναλιού

Πατήστε τα πλήκτρα ▲ & ▼ (7a & 7b) για να επιλέξετε το επιθυμητό κανάλι. Τα

διαθέσιμα κανάλια κάθε πομποδέκτη είναι τα ακόλουθαpmr446 :

Κανάλι Συχνότητα (MHz) ΤΧ/RX Κανάλι Συχνότητα (MHz) ΤΧ/RX

01 446.00625 05 446.05625

02 446.01875 06 446.06875

03 446.03125 07 446.08125

04 446.04375 08 446.09375

4. Εκπομπή

Όση ώρα εκπέμπετε κρατήστε πατημένο το πλήκτρο (3). Μιλήστε με κανονικό ΡΤΤ

τόνο φωνής σε απόσταση 15-20cm από τη συσκευή. Η ενδεικτική λυχνία (led 6)

ανάβει με κόκκινο χρώμα όλο το χρονικό διάστημα που παραμένει πατημένο το ΡΤΤ.

Απελευθερώστε το (3) μόλις ολοκληρώσετε την εκπομπή και η συσκευή θα ΡΤΤ

εκπέμψει ένα τόνο επιβεβαίωσης (Roger Beep – ενεργοποιημένο από εργοστασιακή

προεπιλογή.

Για να απενεργοποιήσετε την λειτουργία Roger beep, παρακαλώ αναφερθείτε στη

παράγραφο 11 του εγχειριδίου.

5. Λήψη

Απλώς απελευθερώστε το πλήκτρο ΡΤΤ (3) και η συσκευή τίθεται αυτόματα σε

κατάσταση αναμονής. Η ενδεικτική λυχνία led (2) αναβοσβήνει με πράσινο χρώμα κατά

την αναμονή, ενώ κατά τη διάρκεια της λήψης σήματος παραμένει σταθερά αναμμένη.

6. Μείωση θορύβου υποβάθρου (αυτόματο squelch)

Η φίμωση του θορύβου υποβάθρου είναι ενεργοποιημένη από προεπιλογή. Για

να την απενεργοποιήσετε στιγμιαία κρατήστε πατημένο το πλήκτρο MONITOR/0

(10) για 1 δευτερόλεπτο. Για να την απενεργοποιήσετε μόνιμα κρατήστε πατημένο

το ίδιο πλήκτρο για 5 δευτερόλεπτα και θα ακούσετε ένα μπιπ επιβεβαίωσης. Στην

κατάσταση αυτή λαμβάνονται ακόμα και τα ασθενή σήματα. Για να ενεργοποιήσετε

ξανά τη φίμωση (squelch) πατήστε εκ νέου το πλήκτρο MONITOR/0 (10).

7. Υποδοχή MIC/SPK

Σε αυτή την υποδοχή (16) που βρίσκεται στην αριστερή πλευρά της συσκευής,

μπορείτε να συνδέσετε όλα τα αξεσουάρ που είναι συμβατά με τη βάση σας.

8. Κλείδωμα πληκτρολογίου

Κρατήστε πατημένο το πλήκτρο CALL/LOCK (9) για πάνω από 3 δευτερόλεπτα.

Στην οθόνη (5) θα εμφανιστεί το εικονίδιο και 4 τόνοι μπιπ θα επιβεβαιώσουν

την ενεργοποίηση της λειτουργίας. Τα πλήκτρα ΡΤΤ (3), (10) & MONITOR/0

CALL/LOCK (9) παραμένουν ενεργά.

Για να απενεργοποιήσετε τη λειτουργία πατήστε ξανά το πλήκτρο CALL/LOCK

(9) για πάνω από 3 δευτερόλεπτα. Το εικονίδιο θα πάψει να εμφανίζεται στην

οθόνη και θα ακούσετε 4 μπιπ επιβεβαίωσης.

9. Επικοινωνία Handsfree (VOX) / Baby Sitter

Χάρη στην ενσωματωμένη λειτουργία Vox η συσκευή Base 446 σας επιτρέπει

handsfree επικοινωνία η οποία είναι ιδιαιτέρως χρήσιμη για την επιτήρηση βρέφους

ή/και ηλικιωμένου ατόμου διότι κάθε θόρυβος και ομιλία που πραγματοποιείται

κοντά στον πομποδέκτη εκπέμπεται αυτόματα στον πομποδέκτη που βρίσκεται

κοντά σας (λειτουργία Baby Sitter).

Η λειτουργία του VOX μπορεί να ενεργοποιηθεί είτε χρησιμοποιούνται τα συμβατά

αξεσουάρ είτε όχι και η ευαισθησία του μπορεί να ρυθμιστεί σε 3 επίπεδα.

10. Ενεργοποίηση λειτουργίας VOX και ρύθμιση ευαισθησίας

Πατήστε το πλήκτρο (11) 4 φορές έως ότου στην οθόνη (5) εμφανιστεί το SCAN/F

εικονίδιο και να αρχίσει να αναβοσβήνει η ένδειξη 00. Τα επίπεδα ευαισθησίας

του VOX είναι 3.

• 00 : απενεργοποιημένο

• 01 : 1ο επίπεδο (χαμηλή ευαισθησία – κατάλληλη για θορυβώδες

περιβάλλον)

• 02 : 2ο επίπεδο (μεσαία ευαισθησία)

• 03 : 3ο επίπεδο (υψηλή ευαισθησία – κατάλληλη για ήσυχο περιβάλλον ή/και

για την επιτήρηση βρέφους)

Για να επιλέξετε το επιθυμητό επίπεδο ευαισθησίας, πατήστε τα πλήκτρα ▲ & ▼

(7a & 7b) και στη συνέχεια το πλήκτρο ΡΤΤ (3) για να επιβεβαιώσετε την επιλογή

σας. Ακούγεται ένα μπιπ επιβεβαίωσης.

Κατά τη VOX λειτουργία στην οθόνη (5) εμφανίζεται το εικονίδιο και η ενδεικτική

λυχνία led (4) είναι αναμμένη με κίτρινο χρώμα. Τώρα μπορείτε να μιλήσετε

(απευθείας στο ενσωματωμένο μικρόφωνο (14) είτε χρησιμοποιώντας κάποιο

προαιρετικό μικρομεγάφωνο) και να ενεργοποιηθεί αυτόματα η εκπομπή.

Για να απενεργοποιήσετε τη λειτουργία VOX επαναλάβετε τη διαδικασία

που περιγράφεται παραπάνω και επιλέξτε 00. Για να επιβεβαιώσετε την

απενεργοποίηση πατήστε το πλήκτρο (3), θα ακούσετε ένα μπιπ και η ΡΤΤ

ενδεικτική λυχνία led (4) θα σβήσει.

11. ROGER BEEP (επιβεβαίωση ολοκλήρωσης της εκπομπής)

(Η λειτουργία αυτή ενεργοποιεί/ απενεργοποιεί επίσης και τους τόνους alarm)

Κάθε φορά που απελευθερώνεται το πλήκτρο (3) εκπέμπεται ένας τόνος ΡΤΤ

(μπιπ) επιβεβαίωσης. Ο συνομιλητής σας αντιλαμβάνεται έτσι ότι είναι ελεύθερος

να μιλήσει αυτός. Το χαρακτηριστικό αυτό είναι εργοστασιακά προεπιλεγμένο.

Για να το απενεργοποιήσετε πατήστε το πλήκτρο 3/ (8) για 3 δευτερόλεπτα.

Θα ακουστεί ένα μπιπ επιβεβαίωσης και θα πάψει να εμφανίζεται στην οθόνη

(5) το εικονίδιο . Για να ενεργοποιήσετε ξανά το Roger Beep επαναλάβετε τη

διαδικασία.

12. Τόνοι πλήκτρων

Κάθε φορά που πατάτε κάποιο πλήκτρο ακούγεται ένα μπιπ επιβεβαίωσης. Αυτό

το χαρακτηριστικό είναι ενεργοποιημένο από προεπιλογή, αλλά αν θέλετε να το

απενεργοποιήσετε κρατήστε πατημένο το πλήκτρο (8) για 3 δευτερόλεπτα. Προς 1/♪

επιβεβαίωση ακούγεται μπιπ επιβεβαίωσης και το εικονίδιο ♪ παύει να εμφανίζεται

στην οθόνη (5). Για να ενεργοποιήστε ξανά τους τόνους των πλήκτρων επαναλάβετε

τη διαδικασία.

13. Λειτουργία CALL

Όταν πατήσετε το πλήκτρο αυτό οι άλλοι χρήστες που είναι συντονισμένοι στο ίδιο

κανάλι θα ειδοποιηθούν για μια εισερχόμενη κλήση. Για να στείλετε ένα ακουστικό σήμα

πατήστε στιγμιαία το πλήκτρο (9) : στην οθόνη θα εμφανιστεί η ένδειξη CALL/LOCK

CALL και η ενδεικτική λυχνία led (6) θα ανάψει με κόκκινο χρώμα και θα παραμείνει

αναμμένη για όσο διάστημα εκπέμπεται το σήμα. Μπορείτε να επιλέξετε μεταξύ 10

διαφορετικών τόνων κλήσεις. Η εργοστασιακή προεπιλογή είναι 01.

Για να αλλάξετε την προεπιλογή πατήστε το πλήκτρο (11) 3 φορές και στην SCAN/F

οθόνη (5) θα εμφανιστεί η ένδειξη . Μέσω των πλήκτρων ▲ & ▼ (7a & 7b) CALL

επιλέξτε τον επιθυμητό τόνο (θα ακούσετε κάθε μελωδία). Πατήστε το πλήκτρο ΡΤΤ

(3) για να επιβεβαιώσετε την επιλογή σας και θα ακούσετε μπιπ επιβεβαίωσης. Αν

επιλέξετε η λειτουργία απενεργοποιείται.00

14. Υπότονοι CTCSS

Η συσκευή επιτρέπει καθαρές επικοινωνίες (χωρίς ανεπιθύμητες παρεμβολές από

άλλους χρήστες) χάρη στους 38 υπότονους CTCSS. Με τον τρόπο αυτό μπορούν να

ομαδοποιηθούν οι χρήστες και να επικοινωνούν εκείνοι που είναι συντονισμένοι στο

ίδιο κανάλι και με τον ίδιο υπότονο. Η συσκευή θα παραμείνει σιωπηλή έως ότου λάβει

ένα σήμα με το σωστό υπότονο.

Για να ενεργοποιήσετε ένα υπότονο στη λήψη (RX) πατήστε το πλήκτρο SCAN/F (11)

μια φορά και επιλέξτε τον επιθυμητό υπότονο, μεταξύ των 38 διαθέσιμων, μέσω των

πλήκτρων ▲ & ▼ (7a & 7b) ή του αριθμητικού πληκτρολογίου. Για να επιβεβαιώσετε

την επιλογή σας πατήστε το πλήκτρο ΡΤΤ (3).

Ρύθμιση των υποτόνων CTCSS

Για να ενεργοποιήσετε ένα υπότονο στην εκπομπή (ΤX) πατήστε το πλήκτρο SCAN/F

(11) δύο φορές και επιλέξτε τον επιθυμητό υπότονο, μεταξύ των 38 διαθέσιμων, μέσω

των πλήκτρων ▲ & ▼ (7a & 7b) ή του αριθμητικού πληκτρολογίου. Για να επιβεβαιώσετε

την επιλογή σας πατήστε το πλήκτρο ΡΤΤ (3).

ΥΠΟΤΟΝΟΙ CTCSS

No Συχνότητα (Hz) Συχνότητα (Hz) Συχνότητα (Hz)No No

1 67,0 14 107,2 27 167,9

2 71,9 15 110,9 28 173,8

3 74,4 16 114,8 29 179,9

4 77,0 17 118,8 30 186,2

5 79,7 18 123,0 31 192,8

6 82,5 19 127,3 32 203,5

7 85,4 20 131,8 33 210,7

8 88,5 21 136,5 34 218,1

9 91,5 22 141,3 35 225,7

10 94,8 23 146,2 36 233,6

11 97,4 24 151,4 37 241,8

12 100,0 25 156,7 38 250,3

13 103,5 26 162,2

15. Λειτουργία σάρωσης (SCAN)

Στην κατάσταση σάρωσης μπορείτε να ελέγξετε τους κατειλημμένους διαύλους. Για να

ενεργοποιήσετε τη λειτουργία κρατήστε πατημένο το πλήκτρο (11) για πέντε SCAN/F

δευτερόλεπτα. Θα ακούσετε ένα μπιπ επιβεβαίωσης και στο δεξί μέρος της οθόνης (5)

θα εμφανιστεί το εικονίδιο

Για να απενεργοποιήσετε τη σάρωση επαναλάβετε τη διαδικασία.

Η συσκευή ελέγχει επίσης και τους υποτόνους CTCSS (και στην εκπομπή και στη

λήψη) :

- Αν η λειτουργία σάρωσης αρχίσει από ένα κανάλι που δεν υπάρχει επιλεγμένος

κάποιος υπότονος (π.χ. το κανάλι 01), η σάρωση θα σταματά σε κάθε λαμβανόμενο

σήμα και στην οθόνη θα εμφανίζεται και ο υπότονός του CTCSS.

- Αν η λειτουργία σάρωσης αρχίσει από ένα κανάλι που υπάρχει επιλεγμένος κάποιος

υπότονος (π.χ. το κανάλι 08 όπου στη λήψη έχει επιλεγεί ο υπότονος 36), η σάρωση

θα σταματά σε κάθε λαμβανόμενο σήμα που ο υπότονός του συμφωνεί με τον

επιλεγμένο υπότονο (στην προκειμένη περίπτωση 36).

Αν κατά τη διάρκεια της σάρωσης πατηθεί το πλήκτρο (3) η συσκευή θα εκπέμψει ΡΤΤ

στο κανάλι από όπου ξεκίνησε η σάρωση και με τον υπότονο που έχει τεθεί στο κανάλι

αυτό, ενώ ο υπότονος που έχει ανιχνευτεί θα χρησιμοποιηθεί όταν σταματήσει η

σάρωση.

16, Reset

Στην περίπτωση που η συσκευή δεν λειτουργεί σωστά ή θέλετε να ακυρώσετε όλες τις

ρυθμίσεις σας και να επαναφέρετε τις εργοστασιακές προεπιλογές ενεργοποιήστε τη

συσκευή ενώ συγχρόνως κρατάτε πατημένο το πλήκτρο ▼ (7b) για 2 δευτερόλεπτα.

Τεχνικά χαρακτηριστικά

1. Γενικά

Αριθμός καναλιών ....................................................................................................... 8

Συχνότητες λειτουργίας............................. CH1:446.00625 MHz- CH2:446.01875 MHz

.................................................................CH3:446.03125 MHz - CH4:446.04375 MHz

.................................................................CH5:446.05625 MHz - CH6:446.06875 MHz

.................................................................CH7:446.08125 MHz - CH8:446.09375 MHz

Απόσταση διαύλων ........................................................................................ 12.5 KHz

Μπαταρίες ............................................................................. 1 αλκαλική μπαταρία 9V

Θερμοκρασία λειτουργίας ...................................................................20°C έως +55°C

Έλεγχος συχνότητας .......................................................................... PLL synthesized

Σταθερότητα συχνότητας ...............................................................................±2.5 PPM

Βάρος .................................................................................... 270 gr (χωρίς μπαταρία)

Διαστάσεις ..................................................................................... 140 x 110 x 45 mm

2. Δέκτης

Ευαισθησία ........................................................... 12dB SINAD καλύτερη απο 0.35μV

Squelch .......................................................................................................... αυτόματο

Ακουστική ισχύς ...................................................................................0.25 Watt (max)

Απόκριση συχνοτήτων ........................................................................... 300 - 3000 Hz

Ενδιάμεσες συχνότητες ................................................. 1

η : 21.4MHz – 2η: 0.455MHz

3. Πομπός

Ισχύς εξόδου ............................................................................................ 500mW ERP

Διαμόρφωση ........................................................................................................... FM

Απόκλιση ............................................................................................ ±2.5 KHz (max)

Παρασιτική εκπομπή ................................................................. μέσα στα νόμιμα όρια

Ανοχή συχνότητας ............................................................... ±2.5PPM (-20°C / +55°C)

Κατανάλωση ρεύματος .................................................................. < 270mA έως 9Vdc

Υποδοχή MIC/SPK ................................................................................ stereo 3,5 mm

.............................................................................. Υποδοχή για εξωτερική τροφοδοσία

Οι παραπάνω λειτουργίες και χαρακτηριστικά υπόκεινται σε αλλαγές; χωρίς πρότερη

ειδοποίηση.

Produktspecifikationer

Varumärke:	Midland
Kategori:	Walkie-talkies
Modell:	Base 446

Behöver du hjälp?

Om du behöver hjälp med Midland Base 446 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Walkie-talkies Midland Manualer

Midland LXT490 Bruksanvisning

14 Oktober 2024

Midland G11V Bruksanvisning

2 September 2024

Midland M Zero Plus C1169.0 Bruksanvisning

1 September 2024

Midland BT Sport Bruksanvisning

23 Augusti 2024

Midland BT Single Bruksanvisning

19 Augusti 2024

Midland G11S Bruksanvisning

18 Augusti 2024

Midland G9 Bruksanvisning

16 Augusti 2024

Midland G6 Bruksanvisning

15 Augusti 2024

Midland ALAN 100 PLUS B Bruksanvisning

15 Augusti 2024

Midland ALAN 507 Bruksanvisning

14 Augusti 2024

Walkie-talkies Manualer

Nyaste Walkie-talkies Manualer

Audioline Slim PMR 31 Bruksanvisning

17 Oktober 2024

Audioline PMR 46 Bruksanvisning

14 Oktober 2024

Silvercrest SPMR 8000 A1 Bruksanvisning

13 Oktober 2024

Nedis WLTK0800BK Bruksanvisning

11 Oktober 2024

Denver WTA-448 Bruksanvisning

5 Oktober 2024

GoGEN BOB VYSILACKY Bruksanvisning

30 September 2024

Cobra MicroTalk CXT545 Bruksanvisning

27 September 2024

Motorola Mag One BPR40 Bruksanvisning

26 September 2024

Baofeng UV-82 Bruksanvisning

25 September 2024

Motorola Talkabout T72 Bruksanvisning

25 September 2024
