Sida 1/8
Sprach-Übertragungssystem
Voice Transmission System
ATS-20R
Bestell-Nr. • Order No. 25.5640
ATS-20T
Bestell-Nr. • Order No. 25.5650
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D’EMPLOI
ISTRUZIONI PER L’USO
GEBRUIKSAANWIJZING
MANUAL DE INSTRUCCIONES
INSTRUKCJA OBSŁUGI
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
2
Sprach-Übertragungssystem
Diese Anleitung richtet sich an Benutzer ohne
besondere Fachkenntnisse. Bitte lesen Sie die
Anleitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.

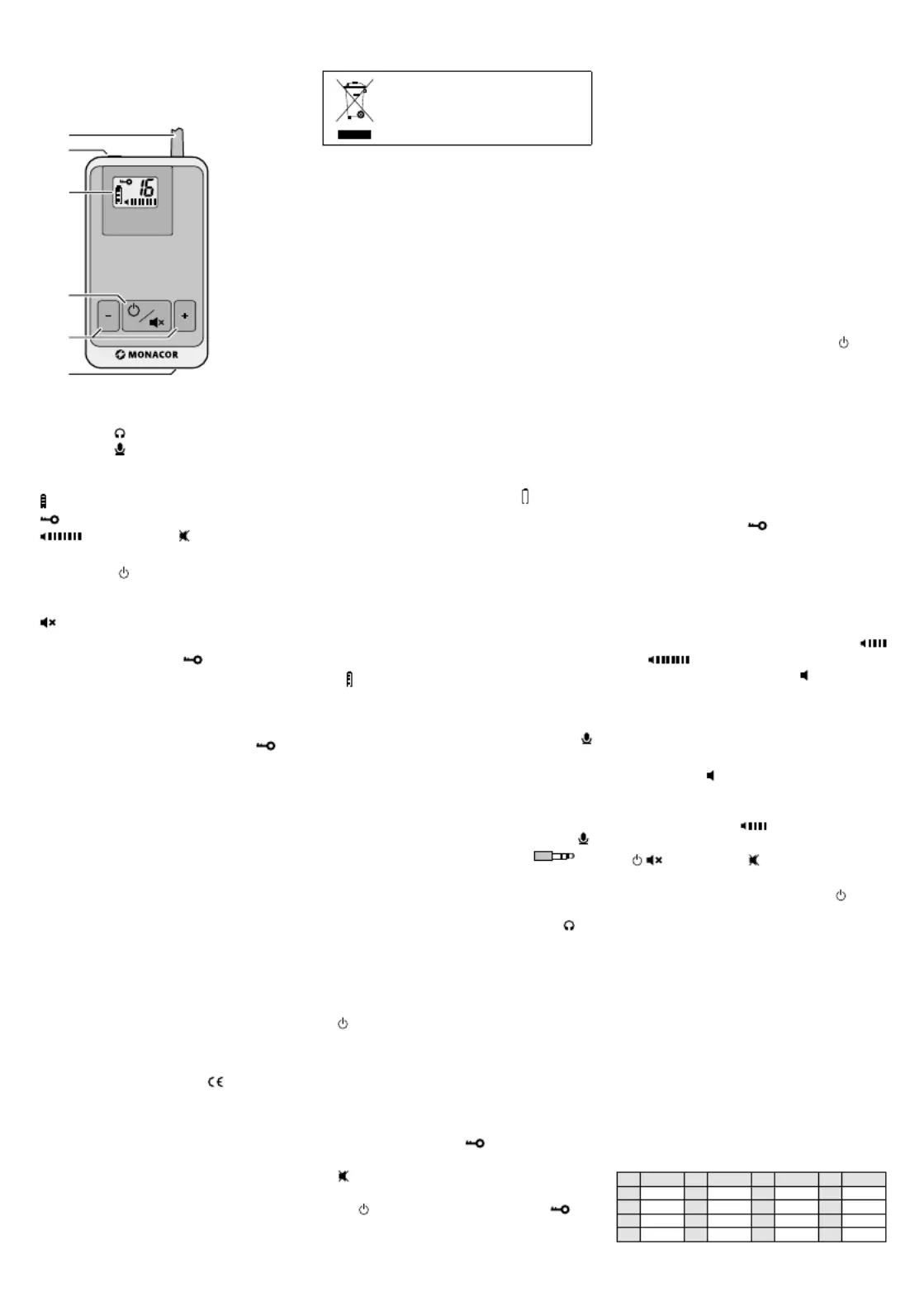

CH
ATS-20
1
2
3
4
5
6
1 nur ATS-20T: Antenne
2 3,5-mm-Klinkenbuchse
ATS-20R: Buchse für den Ohrhörer
ATS-20T: Buchse für das Krawattenmikrofon
oder für ein Audiogerät
3 Display für
Ladezustand des Akkus
Kanalverriegelung
eingestellte Lautstärke ( = Ton aus)
CH 01 … 16 Übertragungskanal
4 Taste zum Ein- und Ausschalten
(Taste 2 s gedrückt halten)
zusätzliche Funktion bei ATS-20T:
zum Stummschalten des Tonsignals
5 Tasten und + − :
– Solange das Symbol eingeblendet ist, die-
nen die Tasten am ATS-20R zum Einstellen der
Ohrhörerlautstärke und am ATS-20T zum Ein-
stellen der Mikrofonempfindlichkeit.
– Zum Einstellen des Übertragungskanals beide
Tasten 2 Sekunden gedrückt halten, sodass das
Symbol erlischt und die Buchstaben CH
blinken. Danach lässt sich der Kanal mit der
Taste oder einstellen.+ −
6 Micro-USB-Buchse zum Aufladen des Akkus
1 Einsatzmöglichkeiten
Der Sender ATS-20T bildet in Verbindung mit einem
oder mehreren Empfängern ATS-20R ein mobiles
digitales Funksystem zur Sprachübertragung, ge-
eignet z. B. für Gruppenführungen, mehrsprachige
Vorträge oder Kommandofunk. Es stehen 16 Kanäle
im Frequenzbereich 863 – 865 MHz zur Verfügung,
von denen bis zu vier Kanäle gleichzeitig genutzt
werden können, ohne sich gegenseitig zu stören. Die
Übertragungsreichweite hängt von den örtlichen
Gegebenheiten ab und kann bis zu 100 m betragen.
2 Wichtige Hinweise
Die Geräte entsprechen allen relevanten Richtlinien
der EU und sind deshalb mit gekennzeichnet.
•
Verwenden Sie die Geräte nur im Innenbereich
und schützen Sie sie vor Tropf- und Spritzwasser,
hoher Luftfeuchtigkeit und Hitze (zulässiger Ein-
satztemperaturbereich 0 – 40 °C).
•
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
•
Werden die Geräte zweckentfremdet, falsch
angeschlossen, nicht richtig bedient oder nicht
fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschäden
und keine Garantie für die Geräte übernommen
werden.
Sollen die Geräte endgültig aus dem
Betrieb genommen werden, übergeben
Sie sie zur umweltgerechten Entsor-
gung einem örtlichen Recyclingbetrieb.
2.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass das
Sprach-Übertragungssystem (ATS-20R und ATS-20T)
der Richtlinie 2014 / 53 / EU entspricht. Die EU-Konfor-
mitätserklärungen sind im Internet verfügbar:
www.monacor.de
Die Geräte sind für den Betrieb in den EU- und
EFTA-Staaten allgemein zugelassen und anmelde-
und gebührenfrei.
3 Inbetriebnahme
3.1 Akku aufladen
Für den mobilen Betrieb sind die Geräte mit einem
Lithium-Akku ausgestattet. Mit einem voll gelade-
nen Akku kann der Empfänger ca.20Stunden be-
trieben werden und der Sender ca. 16Stunden.
Vor längeren Einsätzen oder wenn das Symbol
im Display (3) blinkt, sollte der Akku aufgeladen
werden. Dazu eignen sich besonders die Transport-
taschen ATS-12CB und ATS-35CB, diese sind mit
einem Ladeteil ausgestattet. Zum Laden kann aber
auch an die Micro-USB-Buchse (6) ein Netzgerät mit
einem Micro-USB-Stecker angeschlossen werden
oder über ein passendes USB-Kabel der USB-An-
schluss eines Computers.
Sobald der Ladevorgang startet, schaltet sich
der Sender / Empfänger aus, jedoch lässt sich der
Lade vorgang an der Akkuanzeige kontrollieren.
Die Ladezeit beträgt ca. 6 Stunden.
3.2 Mikrofon oder Audiogerät und
Ohrhöreranschließen
1) Das beiliegende Mikrofon an die Buchse (2)
des Senders (weißes Gehäuse) anschließen und
mit der Klemme an der Kleidung (z. B. Krawatte,
Revers) befestigen.
Soll der Sender zur drahtlosen Übertragung von
Line-Audiosignalen genutzt werden, an die Buchse
ein Audiogerät (CD / MP3-Spieler, Radio, etc.) an-
schließen. Das Audiogerät muss über einen 3-po-
ligen 3,5-mm-Klinkenstecker angeschlos-
sen werden. Der Sender schaltet automatisch den
Eingang von Mikrofon- auf Line-Pegel um.
2) Den beiliegenden Ohrhörer an die Buchse (2)
des Empfängers (schwarzes Gehäuse) anschlie-
ßen und an ein Ohr hängen.
4 Bedienung
1) Zuerst nur den Empfänger einschalten: Die Taste
(4) so lange gedrückt halten, bis das Display
(3) einschaltet. Solange kein Signal empfangen
wird, blinkt das Display. Wird 20 Minuten lang
kein Signal empfangen, schaltet sich der Empfän-
ger automatisch aus, um den Akku zu schonen.
2) Am Empfänger einen freien Übertragungs kanal
einstellen. Dazu die beiden Tasten und (5) + −
2Sekunden gedrückt halten, sodass im Display
das Symbol erlischt und nur die Buchstaben
CH und das Symbol blinken: Der Kanal lässt
sich mit der Taste oder einstellen. Zum Be-+ −
stätigen der Einstellung die Taste drücken oder
5 Sekunden warten: Das Symbol erscheint
wieder und alle Anzeigen blinken.
Das Display darf nicht aufhören zu blinken.
Wenn es nicht mehr blinkt, werden Störungen
oder Signale anderer Sender empfangen. Dann
einen anderen Kanal wählen.
3) Zur Übertragung unterschiedlicher Sprachen oder
Informationen lassen sich mehrere ATS-20-Sys-
teme gleichzeitig betreiben. Dabei für jedes
Einzelsystem einen anderen Übertragungskanal
einstellen. Vier Sprachübertragungen können
gleichzeitig erfolgen, wenn die folgenden Kanäle
eingestellt werden:
1 – 4 oder 5 – 8 oder 9 – 12 oder 13 – 16
4) -Den Sender einschalten und auf den Übertra
gungskanal des Empfängers einstellen. Das Dis-
play des Empfängers hört auf zu blinken, sobald
ein Signal empfangen wird.
Hinweis: Der Abstand zwischen dem Sender und
Empfänger muss mindestens 20 cm betragen.
Der Empfänger ist sonst stummgeschaltet und
sein Display blinkt.
Tipp: Um mehrere Empfänger gleichzeitig auf
denselben Kanal einzustellen, zuerst am Sender
und an allen Empfängern die Tasten , + −und
solange gedrückt halten, bis die Geräte ausschal-
ten. Die Geräte wieder einschalten: Alle Geräte
sind auf den Kanal 00 eingestellt. Jetzt nur am
Sender den gewünschten Kanal einstellen und
alle Empfänger sind ebenfalls auf denselben
Kanal eingestellt.
Danach kann auch während einer laufenden
Übertragung am Sender der Kanal geändert wer-
den (z. B. bei Störungen) und alle eingeschalteten
Empfänger folgen dem automatisch.
5) Solange im Display das Symbol zu sehen ist,
lässt sich am Empfänger mit den Tasten + −und
die Lautstärke für den Ohrhörer einstellen.
Vorsicht! Stellen Sie die Lautstärke nie sehr hoch
ein. Hohe Lautstärken können auf Dauer das
Gehör schädigen.
6) Ist am Sender ein Mikrofon angeschlossen, lässt
sich mit den Tasten und die Mikrofonemp+ − -
findlichkeit einstellen (in vier Stufen von
bis ). Ist ein Audiogerät angeschlossen,
blinkt hinter dem Symbol ein Segment: Der Ein-
gang ist fest auf Line-Pegel eingestellt.
Sollte der Sender nicht automatisch auf Mikro-
fon- oder Line-Pegel umschalten:
Zum Umschalten auf Line-Pegel die Taste −
5Sek. lang gedrückt halten, bis hinter dem Sym-
bol ein Segment blinkt.
Zum Umschalten auf Mikrofonpegel die Taste +
5 Sek. lang gedrückt halten, bis das Display min-
destens 4 Segmente ( ) anzeigt.
7) Um den Sender stumm zu schalten, die Taste
/ (4) kurz drücken. Zur Kontrolle blinkt das
Symbol . Zum Wiedereinschalten des Tons die
Taste erneut betätigen.
8) Zum Ausschalten der Geräte jeweils die Taste
gedrückt halten, bis das Display erlischt.
5 Technische Daten
Übertragungsfrequenz: . . . .863 – 865 MHz
Sendeleistung: . . . . . . . . . . .≤ 10 mW (EIRP)
Reichweite: . . . . . . . . . . . . .ca. 100 m
Max. Eingangsspannung: . . . 50 mV (Mikrofon)
950 mV (Audiogerät)
Mikrofonspeisung: . . . . . . . .2 V
Stromversorgung: . . . . . . . . .Lithium-Ionen-Akku,
3,7 V/ 600 mA
Maße ohne Antenne: . . . . . .40 × 69 × 12 mm
Gewicht: . . . . . . . . . . . . . . . .37 g
Kanalbelegung
CH MHz CH MHz CH MHz CH MHz
01 863,060 05 863,185 09 863,310 13 863,435
02 863,560 06 863,685 10 863,810 14 863,935
03 864,060 07 864,185 11 864,310 15 864,435
04 864,560 08 864,685 12 864,810 16 864,935
Änderungen vorbehalten.
Deutsch
3
Voice Transmission System
These instructions are intended for users with-
out any specific technical knowledge. Please
read the instructions carefully prior to opera-
tion and keep them for later reference.
CH
ATS-20
1
2
3
4
5
6
1 ATS-20T only: antenna
2 3.5 mm jack
ATS-20R: jack for the earphone
ATS-20T: jack for the tie-clip microphone or an
audio unit
3 Display for
battery status
channel lock
volume adjusted ( = mute)
CH 01 … 16 transmission channel
4 On / off button
(keep button pressed for 2 seconds)
additional function for ATS-20T:
to mute the audio signal
5 + −Buttons and :
– As long as the symbol is indicated, the
buttons on ATS-20R are used to adjust the
earphone volume and on ATS-20T to adjust the
microphone sensitivity.
– To set the transmission channel, keep both but-
tons pressed for 2 seconds: The symbol will
disappear and the letters CH will start flashing.
Then use the button or to set the channel.+ −
6 Micro USB port to recharge the battery
1 Applications
In combination with one or multiple receivers ATS-
20R, the transmitter ATS-20T provides a mobile
digital wireless system for transmitting spoken
language, e. g. for guided tours, lectures in different
languages or wireless command transmission. For
wireless transmission, 16 channels are available in
the frequency range 863 – 865 MHz; up to 4 of these
channels may be used at the same time without
mutual interference. The transmission range de-
pends on local conditions and may reach 100 m as
a maximum.
2 Important Notes
The units correspond to all relevant directives of the
EU and are therefore marked with .
•
The units are suitable for indoor use only. Protect
them against dripping water and splash water,
high air humidity and heat (admissible ambient
temperature: 0 – 40 °C).
•
For cleaning only use a dry, soft cloth; never use
water or chemicals.
•
No guarantee claims for the units and no liability
for any resulting personal damage or material
damage will be accepted if the units are used for
other purposes than originally intended, if they
are not correctly connected or operated, or if they
are not repaired in an expert way.
If the units are to be put out of oper-
ation definitively, take them to a local
recycling plant for a disposal which is
not harmful to the environment.
2.1 Conformity and approval
Herewith, MONACOR INTERNATIONAL declare that
the voice transmission system (ATS-20R and ATS-
20T) is in accordance with the directive 2014 / 53 / EU.
The EU declarations of conformity are available on
the Internet:
www.monacor.com
The units are generally approved for operation in
EU and EFTA countries; they are licence-free and
require no registration.
3 Setting into Operation
3.1 Recharging the battery
For mobile operation, the units are equipped with
a rechargeable lithium battery. With a fully charged
battery, the operating time of the re ceiver will be
approximately 20 hours and the operating time of
the transmitter approximately 16 hours.
It is recommended to recharge the battery be-
fore longer use or when the symbol on the dis-
play (3) starts flashing. To recharge the battery, the
transport bags ATS-12CB and ATS-35CB are ideally
suited; these bags are equipped with a charging
section. The units also offer a micro USB port (6).
This port can be used to connect a power supply unit
with micro USB plug or to connect the USB port of a
computer by means of a suitable USB cable.
As soon as the charging process starts, the
transmitter / receiver is switched off, but the charging
process can be checked via the battery status indica-
tion . The charging time is approximately 6 hours.
3.2 Connecting the microphone or an
audiounit and connecting the earphone
1) Connect the microphone supplied to the jack
(2) of the transmitter (white housing) and use
the clip to attach the microphone to your clothes
(e. g. tie, lapel).
When using the transmitter for wireless trans-
mission of line audio signals, connect an audio
unit (CD/ MP3 player, radio etc.) to the jack .
Always use a 3-pole 3.5 mm plug to
connect an audio unit. The transmitter will auto-
matically switch the input from microphone level
to line level.
2) Connect the earphone provided to the jack (2)
of the receiver (black housing) and attach it to
your ear.
4 Operation
1) First switch on the receiver only: Keep the button
(4) pressed until the display (3) is switched on.
As long as no signal is received, the display
will keep flashing. If no signal is received for 20
minutes, the receiver will be switched off auto-
matically to save the battery.
2) Set the receiver to a free transmission channel:
Keep the two buttons and + − (5) pressed for
2 seconds: The symbol on the display will
disappear and only the letters CH and the symbol
will keep flashing. Use the button or to set + −
the channel. To confirm the setting, press the but-
ton or wait for 5 seconds. The symbol will
reappear and all indications will start flashing.
The display must keep flashing. If it stops
flashing, interference or signals from other trans-
mitters are received. In this case, use a different
channel.
3) If multiple ATS-20 systems are used at the same
time for transmitting different kinds of informa-
tion or different languages, set a different trans-
mission channel for each separate system. You
will be able to make four voice transmissions at
the same time if you use the following channels:
1 – 4 or 5 – 8 or 9 – 12 or 13 – 16
4) -Switch on the transmitter and set it to the trans
mission channel of the receiver. Once a signal
is received, the display of the receiver will stop
flashing.
Note: The minimum distance between the trans-
mitter and the receiver must be 20 cm; otherwise,
the receiver will be muted and its display will
keep flashing.
Hint: To set multiple receivers to the same chan-
nel at the same time, keep the buttons , + and
− on the transmitter and on all receivers pressed
until the units are switched off. Then switch on
the units again: All units have been set to chan-
nel 00. If you now set the transmitter to the
desired channel, all receivers will also be set to
the same channel.
After that it will also be possible to change the
channel on the transmitter during transmission
(e. g. in case of interference); all receivers that
have been switched on will follow automatically.
5) -As long as the symbol is indicated on the dis
play, the buttons and of the receiver can be + −
used to adjust the volume for the earphone.
Caution! Never adjust a very high volume. Per-
manent high volumes may damage your hearing!
6) -When a microphone is connected to the trans
mitter, use the buttons and to adjust the + −
microphone sensitivity (in four levels from
to ). When an audio unit is connected,
one segment behind the symbol starts flashing:
The input is set to line level.
If the transmitter fails to switch automatically to
microphone level or line level:
To switch to line level, keep the button − pressed
for 5 seconds until a segment starts flashing next
to the symbol .
To switch to microphone level, keep the button +
pressed for 5 seconds until the display indicates
at least 4 segments ( ).
7) To mute the transmitter, briefly press the button
/ (4). The symbol keeps flashing as an in-
dication. To unmute, press the button once again.
8) To switch off the units, keep the button of each
unit pressed until the display is switched off.
5 Specifications
Transmission frequency: . . . .863 – 865 MHz
Transmission power:. . . . . . .≤ 10 mW (EIRP)
Range: . . . . . . . . . . . . . . . . .approx. 100 m
Max. input voltage: . . . . . . . 50 mV (microphone)
950 mV (audio unit)
Power supply
of microphone: . . . . . . . . . . .2 V
Power supply: . . . . . . . . . . . .lithium-ion battery,
3.7 V/ 600 mA
Dimensions
without antenna: . . . . . . . . .40 × 69 × 12 mm
Weight: . . . . . . . . . . . . . . . .37 g
Channel assignment
CH MHz CH MHz CH MHz CH MHz
01 863.060 05 863.185 09 863.310 13 863.435
02 863.560 06 863.685 10 863.810 14 863.935
03 864.060 07 864.185 11 864.310 15 864.435
04 864.560 08 864.685 12 864.810 16 864.935
Subject to technical modification.
English

Produktspecifikationer

Varumärke: Monacor
Kategori: mottagare
Modell: ATS-20R

Behöver du hjälp?

Om du behöver hjälp med Monacor ATS-20R ställ en fråga nedan och andra användare kommer att svara dig


mottagare Monacor Manualer

Monacor

Monacor PA-4125DX/DT Bruksanvisning

3 Januari 2025
Monacor

Monacor PA-906 Bruksanvisning

5 September 2024
Monacor

Monacor SA-130DMP Bruksanvisning

4 September 2024
Monacor

Monacor STA-850D Bruksanvisning

4 September 2024
Monacor

Monacor MDM-30 Bruksanvisning

4 September 2024
Monacor

Monacor PA-306 Bruksanvisning

4 September 2024
Monacor

Monacor PA-806DAP Bruksanvisning

4 September 2024
Monacor

Monacor WAP-8 Bruksanvisning

3 September 2024
Monacor

Monacor SA-100 Bruksanvisning

3 September 2024
Monacor

Monacor PA-702 Bruksanvisning

3 September 2024

mottagare Manualer

Nyaste mottagare Manualer

Alto

Alto D1 Bruksanvisning

16 Januari 2025
Alto

Alto MC700.4 Bruksanvisning

16 Januari 2025
Alto

Alto MC250.4 Bruksanvisning

16 Januari 2025
Alto

Alto MC250.8 Bruksanvisning

16 Januari 2025
Alto

Alto D4 Bruksanvisning

16 Januari 2025
Alto

Alto D3 Bruksanvisning

16 Januari 2025
Alto

Alto MC500.4 Bruksanvisning

16 Januari 2025
S.M.S.L

S.M.S.L PA200 Bruksanvisning

15 Januari 2025
Peavey

Peavey CKd 608 Bruksanvisning

15 Januari 2025
Wavtech

Wavtech link700.4plus Bruksanvisning

14 Januari 2025
