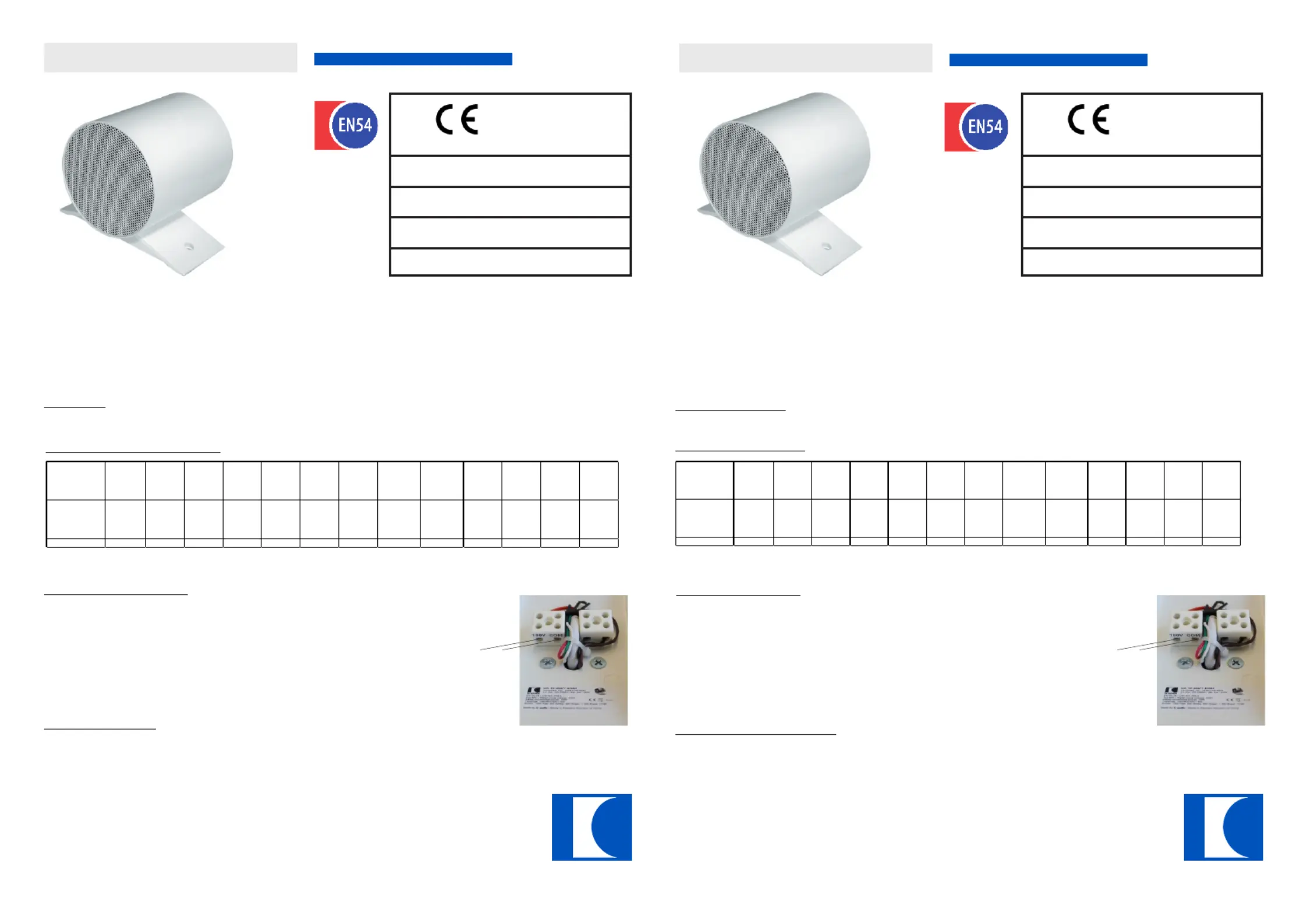

Sida 1/1
ic audio
ic audio
DA 10-260/T-EN54
Technical Specifications:
ic audio GmbH
Boehringerstraße 14a
68307 Mannheim
Germany
Fon:+49(0)621/77096-0
Fax:+49(0)621/77096-26
www.ic-audio.com
e-mail: info@ic-audio.com ic audio
ic audio
DA 10-260/T-EN54
Technische Daten:
ic audio GmbH
Boehringerstraße 14a
68307 Mannheim
Germany
Fon:+49(0)621/77096-0
Fax:+49(0)621/77096-26
www.ic-audio.com
e-mail: info@ic-audio.com
Der stabile und zuverlässigen doppelseitig abstrahlenden Lautsprecher DA 10-260/T-EN54
mit zwei Chassis ist aus robustem Aluminium und in RAL 9010 Kunststoff beschichtet.
Weiterhin ist der EN 54-24 zertifizierte Soundprojektor mit Keramikklemme und
Thermosicherung ausgestattet. Der vandalensichere Fuß macht ein Durchtrennen des Kabels
unmöglich und garantiert eine schnelle und einfache Montage.
The stable and reliable bi-directional speaker DA 10-260/T-EN54 with two fullrange speakers
is made of robust and powder coated aluminium. The EN 54-24 certified soundprojector is
equipped with ceramic block and thermal fuse. Its vandal-proof mounting plate makes it
impossible to cut the power cable and grants a quick and simple mounting.
Specials: Waterproof Chassis, Ceramic Block, Thermal Fuse Besonderheiten: Feuchtigkeitsimprägniertes Chassis, Keramikklemme, Thermosicherung
1. Connect the amplifier cable with the ceramic clamp
of the speaker.
2. Fix the mounting plate of the speaker on the wall.
3. Not included in the delivery: mounting screws.
Mounting instruction:
1. Verbinden Sie das Verstärkerkabel mit der
Keramikklemme des Lautsprechers.
2. Befestigen Sie den Lautsprecher über den Montagefuß
an der Wand.
3. Nicht im Lieferumfang: Befestigungsschrauben.
Montageanleitung:
13
EN 54-24:2008
Ref. No.: 003-14
ID-Code: SAA-LS14
1438-CPR-0234
Bi-directional speaker, 10W,
DA 10-260/T-EN54, Type B
Loudspeaker for voice alarm systems for fire detection
and fire alarm systems for buildings
ic audio GmbH, Boehringerstraße 14a,
68307 Mannheim, Germany
CE-Symbol according 93/68EWG
13
EN 54-24:2008
Ref. No.: 003-14
ID-Code: SAA-LS14
1438-CPR-0234
Doppelseitig abstrahlender Lautsprecher, 10W,
DA 10-260/T-EN54, Typ B
Lautsprecher für Sprachalarmierungssysteme in
Brandmeldeanlagen für Gebäude
ic audio GmbH, Boehringerstraße 14a,
68307 Mannheim, Germany
CE-Symbol gemäß Richtlinie 93/68EWG
Power Tappings:
Brown: 10W
Red: 6W
White: 3W
Green: 1.5W
Black: COM
Leistungsanpassungen:
Braun: 10W
Rot: 6W
Weiß: 3W
Grün: 1.5W
Schwarz: COM
Factory default wiring is at 10W, maximum power.
You can change the power by using the other cables.
To do this, remove the brown cable (right ceramic
block) and connect the wire with the colour according
to your required power. Please insulate the brown
wire after you changed the wiring.
connect your speaker
line cable here Schließen Sie das
Kabel Ihrer
Lautsprecherleitung hier an
Die Werkseinstellung der Leistungsanpassung ist auf
10W, volle Leistung konfiguriert. Sie können diese
Anpassung einfach ändern. Entfernen Sie dazu das
braune Kabel an der rechten Keramikklemme und
verbinden Sie das Kabel mit der gewünschten
Leistung, also mit der entsprechenden Kabelfarbe.
Bitte denken Sie daran, anschließend das braune
Kabel zu isolieren.
Bezeichnung
Nen nleistung /
Nen nrausch-
leistung
Maße
(LxBxH) Farbe
PEAK
Schalldruck-
pegel
IEC268-5,
1W/ m, 1
PEAK
Schalldruck-
pegel
IEC268-5,
1W/ m4
PEAK
Schalldruck-
pegel
IEC268-5,
Pmax./ m4
Empfind-
lichkeit
EN54-24,
1W/ m4
Übe rtragungs-
bereich
(-10dB)
IEC268-5 Frequenzgang
Öffnungs-
winkel
-6dB, 500Hz
Öffnungs-
winkel
-6dB, 1kHz
Öffnungs-
winkel
-6dB, 2kHz
Öffnungs-
winkel
-6dB, 4kHz
Type
Rated
voice/noise
power
(Watt)
Dimens ions
(LxWxH)
(mm)
Colour
(RAL)
SPL
IEC268-5,
1W/ m, 1
(dB)
SPL
IEC268-5,
1W/ m4
(dB)
SPL
IEC268-5,
Pmax./ m, 4
(dB)
Sens itivity
EN54-24,
1W/ m4
(dB)
Frequency
range
(-10dB)
IEC268-5
(Hz)
Frequency
response
(Hz)
Dis persion
angle
-6dB, 500Hz
(°)
Dis persion
angle
-6dB, 1kHz
(°)
Dis persion
angle
-6dB, 2kHz
(°)
Dis persion
angle
-6dB, 4kHz
(°)
DA 10-260/T-EN54 10/6/3/1.5 166x197x161 9010 95,3 83 93 77 237 > 12,4k 79 > 17,5k 130 150 145 75
Bezeichnung
Nennleistung/
Nennrausch-
leistung
Maße
(LxBxH) Farbe
PEAK
Schal ldruck-
pegel
IEC268-5,
1W/ m, 1
PEAK
Schal ldruck-
pegel
IEC268-5,
1W/ m4
PEAK
Schal ldruck-
pegel
IEC268-5,
Pmax./ m4
Empfind-
lichkeit
EN54-24,
1W/ m4
Übertragungs-
bereich
(-10dB)
IEC268-5 Frequenzgang
Öffnungs-
winkel
-6dB, 500Hz
Öffnungs-
winkel
-6dB, 1kHz
Öffnungs-
winkel
-6dB, 2kHz
Öffnungs-
winkel
-6dB, 4kHz
Type
Rated
voice/noise
power
(Watt)
Dimensions
(LxWxH)
(mm)
Colour
(RAL)
SPL
IEC268-5,
1W/ m, 1
(dB)
SPL
IEC268-5,
1W/ m4
(dB)
SPL
IEC268-5,
Pmax./ m, 4
(dB)
Sensitivity
EN54-24,
1W/ m4
(dB)
Frequency
range
(-10dB)
IEC268-5
(Hz)
Frequency
response
(Hz)
Dispersion
angle
-6dB, 500Hz
(°)
Dispersion
angle
-6dB, 1kHz
(°)
Dispersion
angle
-6dB, 2kHz
(°)
Dispersion
angle
-6dB, 4kHz
(°)
DA 10-260/T-EN54 10/6/3/1.5 166x197x161 9010 95,3 83 93 77 237 > 12,4k 79 > 17,5k 130 150 145 75
