Sida 1/2
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
DN-1
Bestell-Nr. • Order No. 12.0120
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
© by MONACOR INTERNATIONAL. All rights reserved. A-1719.99.02.04.2019
High
8 Ω
Bass/Mid
8 Ω
BM
6m8
H
8µ
100 V
I N P U T
IN
C
C

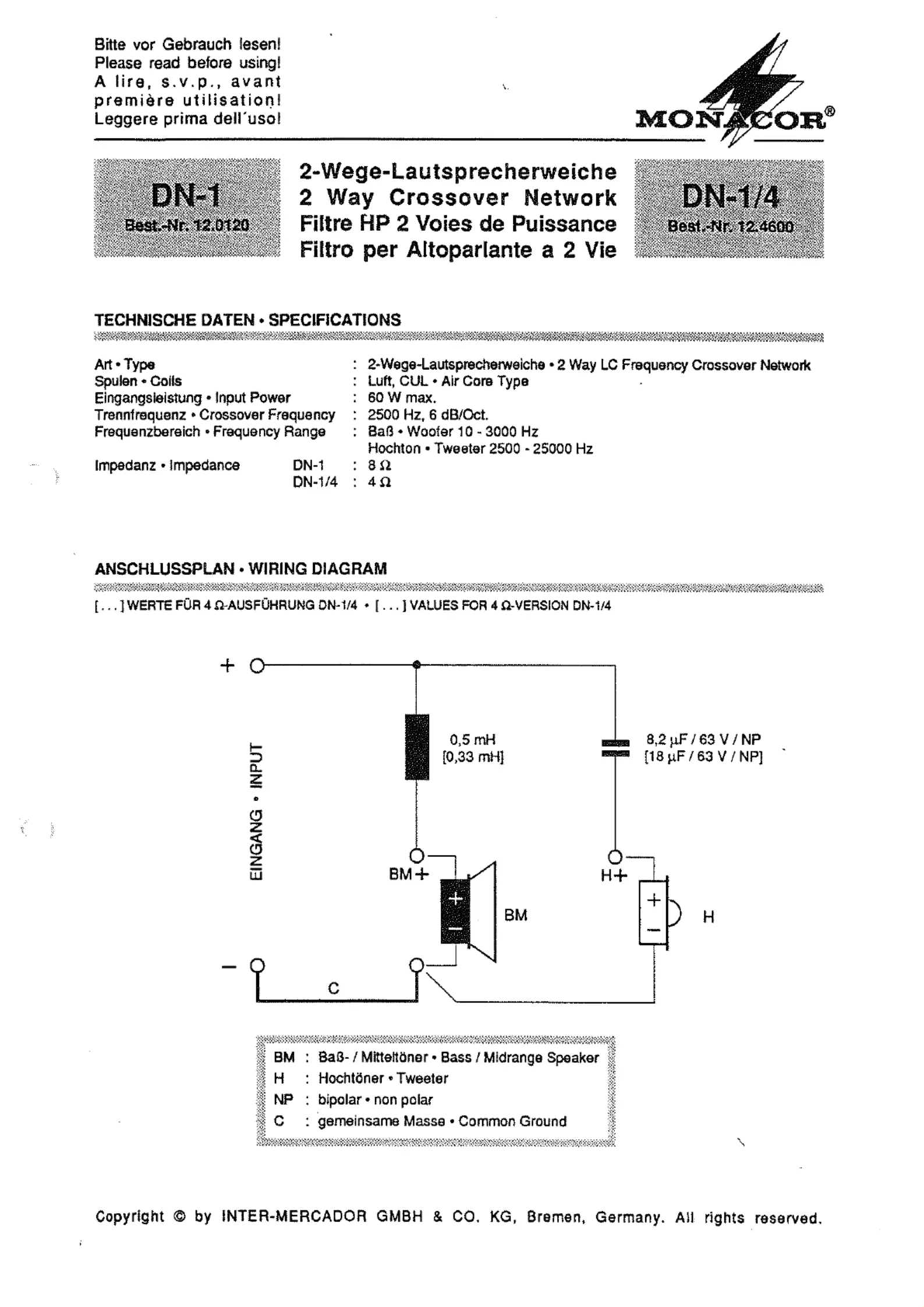

3 Connection
1) Connect the bass / midrange speaker (8 Ω impedance) to the
pins “BM” and “C”.
2) Connect the tweeter (8 Ω impedance) to the pins “H” and
“C”. The correct connection of the positive and negative con-
tacts depends on the speakers used and their arrangement
within the speaker system. To nd the ideal connection for
your speaker conguration, test the options with a sound
check.
3) The pins “IN” and “C” are used as a signal input.
4 Specifications
Input power: . . . . . . . . . . . . . . . . 60 W max.
Output impedance: . . . . . . . . . . 8 Ω
Crossover frequency: . . . . . . . . . 2500 Hz
Slope: . . . . . . . . . . . . . . . . . . . . . 6 dB / octave
Dimensions: . . . . . . . . . . . . . . . . 68 × 30 × 54 mm
Weight: . . . . . . . . . . . . . . . . . . . . 80 g
Subject to technical modication.
2-Way Crossover Network for Speaker Systems
These instructions are intended for non- professionals with
basic knowledge in DIY speaker building. Please read the
instructions carefully prior to operation and keep them for
later reference.
1 Applications
This crossover network is specially designed for setting up a
2-way speaker system with a power capability of up to 60 W.
2 Important Notes
The crossover network corresponds to all relevant directives of
the EU and is therefore marked with .
• The crossover network is suitable for indoor use only. Protect
it against dripping water and splash water, high air humidity
and heat (admissible ambient temperature range: 0 – 40 °C).
• For cleaning only use a dry, soft brush; never use water or
chemicals.
• No guarantee claims for the crossover network and no liabil-
ity for any resulting personal damage or material damage will
be accepted if the crossover network is used for other pur-
poses than originally intended, if it is not correctly connected,
if it is overloaded, or if it is not repaired in an expert way.
If the crossover network is to be put out of oper-
ation denitively, take it to a local recycling plant
for a disposal which is not harmful to the environ-
ment.
3 Anschluss
1) Den Bass- / Mitteltonlautsprecher (Impedanz 8 Ω) an die Stifte
„BM“ und „C“ anschließen.
2) Den Hochtöner (Impedanz 8 Ω) an die Stifte „H“ und „C“
anschließen. Der richtige Anschluss der Plus- und Minuskon-
takte hängt von den eingesetzten Lautsprechern sowie von
ihrer Anordnung in der Box ab und muss durch Probieren
ermittelt werden.
3) Die Stifte „IN“ und „C“ dienen als Signaleingang.
4 Technische Daten
Eingangsbelastbarkeit:. . . . . . . . max. 60 W
Ausgangsimpedanz: . . . . . . . . . . 8 Ω
Trennfrequenz: . . . . . . . . . . . . . . 2500 Hz
Flankensteilheit: . . . . . . . . . . . . . 6 dB /Oktave
Abmessungen: . . . . . . . . . . . . . . 68 × 30 × 54 mm
Gewicht: . . . . . . . . . . . . . . . . . . . 80 g
Änderungen vorbehalten.
2-Wege-Frequenzweiche für Lautsprecherboxen
Diese Anleitung richtet sich an Selbstbau-Amateure von
Lautsprecherboxen mit entsprechenden Grundkenntnis-
sen. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich
durch und heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Frequenzweiche ist speziell für den Aufbau einer
2-Wege-Lautsprecherbox mit einer Belastbarkeit von bis zu
60 W konzipiert.
2 Wichtige Hinweise für den Gebrauch
Die Frequenzweiche entspricht allen relevanten Richtlinien der
EU und trägt deshalb das -Zeichen.
• Die Frequenzweiche ist nur zur Verwendung im Innenbereich
geeignet. Schützen Sie sie vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbe-
reich 0 – 40 °C).
• Verwenden Sie zum Reinigen nur einen trockenen, weichen
Pinsel, auf keinen Fall Wasser oder Chemikalien.
• Wird die Frequenzweiche zweckentfremdet, falsch angeschlos-
sen, überlastet oder nicht fachgerecht repariert, kann keine
Haftung für daraus resultierende Sach- oder Personenschäden
und keine Garantie für die Weiche übernommen werden.
Soll die Frequenzweiche endgültig aus dem Betrieb
genommen werden, übergeben Sie sie zur umwelt-
gerechten Entsorgung einem örtlichen Recycling-
betrieb.
DeutschEnglish
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
© by MONACOR INTERNATIONAL. All rights reserved. A-1719.99.02.04.2019
High
8 Ω
Bass/Mid
8 Ω
BM
6m8
H
8µ
100 V
I N P U T
IN
C
C
3 Connessione
1) Collegare il woofer/midrange (impedenza 8 Ω) con i pin
“BM“ e “C”.
2) Collegare il tweeter (impedenza 8 Ω) con i pin “H” e “C”.
La corretta connessione dei contatti positivo e negativo
dipende dagli altoparlanti impiegati e dallo loro disposizione
nella cassa e deve essere stabilita facendo delle prove.
3) I pin “IN” e “C” servono come ingresso dei segnali.
4 Dati tecnici
Potenza max. d’ingresso: . . . . . . 60 W max.
Impedenza d’uscita: . . . . . . . . . . 8 Ω
Frequenza di taglio: . . . . . . . . . . 2500 Hz
Pendenza: . . . . . . . . . . . . . . . . . . 6 dB /ottava
Dimensioni: . . . . . . . . . . . . . . . . . 68 × 30 × 54 mm
Peso: . . . . . . . . . . . . . . . . . . . . . . 80 g
Con riserva di modifiche tecniche.
Filtro crossover a 2 vie per casse acustiche
Queste istruzioni sono rivolte alle persone che desiderano
costruirsi da sole delle casse acustiche e che dispongono
delle relative conoscenza base. Vi preghiamo di leggere
attentamente le presenti istruzioni prima della messa in
funzione e di conservarle per un uso futuro.
1 Possibilità d’impiego
Questo crossover è stato realizzato specialmente per la costruzione
di una cassa acustica a 2vie con potenza massima fino a 60 W.
2 Avvertenze importanti per l’uso
Il crossover è conforme a tutte le direttive rilevanti dell’UE e
pertanto porta la sigla .
• Il crossover è previsto solo per l’uso all’interno di locali. Pro-
teggerlo dall’acqua gocciolante e dagli spruzzi d’acqua, da
alta umidità dell’aria e dal calore (temperatura d’impiego
ammessa fra 0 e 40 °C).
• Per la pulizia usare solo un pennello morbido, asciutto; non
impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d’uso improprio, di collegamenti sbagliati, di sovrac-
carico o di riparazione non a regola d’arte del filtro cross over,
non si assume nessuna responsabilità per eventuali danni
consequenziali a persone o a cose e non si assume nessuna
garanzia per il crossover.
Se si desidera eliminare il crossover definitivamente,
consegnarlo per lo smaltimento a un’istituzione
locale per il riciclaggio.
DN-1
Référence num. • Codice 12.0120
3 Branchement
1) Reliez le haut-parleur de grave / médium (impédance 8 Ω) aux
pins «BM» et «C».
2) Reliez le haut-parleur d’aigu (impédance 8 Ω) aux pins «H»
et «C». Le branchement correct des contacts plus et moins
dépend des haut-parleurs utilisés et de leur placement dans
l’enceinte. Pour le branchement idéal de la configuration,
faites un test audio.
3) Les pins «IN» et C servent comme entrée de signal.« »
4 Caractéristiques techniques
Puissance d’entrée: . . . . . . . . . . 60 W max.
Impédance de sortie : . . . . . . . . . 8 Ω
Fréquence de coupure : . . . . . . . 2500 Hz
Pente : . . . . . . . . . . . . . . . . . . . . . 6 dB /octave
Dimensions, poids:. . . . . . . . . . . 68 × 30 × 54 mm, 80 g
Tout droit de modification réservé.
Filtre de fréquences 2 voies pour enceintes
Cette notice s’adresse aux non-professionnels avec des
connaissances de base dans la conception d’enceintes. Veuillez
lire la présente notice avec attention avant le fonctionnement
et conservez-la pour pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
Ce filtre de fréquences est spécialement conçu pour le montage
d’une enceinte 2 voies avec une puissance de 60 W max.
2 Conseils importants d’utilisation
Le filtre de fréquences répond à toutes les directives nécessaires
de l’Union européenne et porte donc le symbole .
• Le filtre de fréquences n’est conçu que pour une utilisation en
intérieur. Protégez-le des éclaboussures, de tout type de pro-
jections d’eau, d’une humidité élevée de l’air et de la chaleur
(température ambiante admissible 0 – 40 °C).
• Pour le nettoyage, utilisez uniquement une brosse sèche,
douce, en aucun cas de produits chimiques ou d’eau.
• Nous déclinons toute responsabilité en cas de dommages
matériels ou corporels résultants si le filtre de fréquences est
utilisé dans un but autre que celui pour lequel il a été conçu,
s’il n’est pas correctement branché, s’il y a surcharge ou s’il
n’est pas réparé par une personne habilitée ; en outre, la
garantie deviendrait caduque.
Lorsque le filtre de fréquences est définitivement
retiré du service, vous devez le déposer dans une
usine de recyclage adaptée pour contribuer à son
élimination non polluante.
FrançaisItaliano
CARTONS ET EMBALLAGE
PAPIER À TRIER
