Sida 1/2

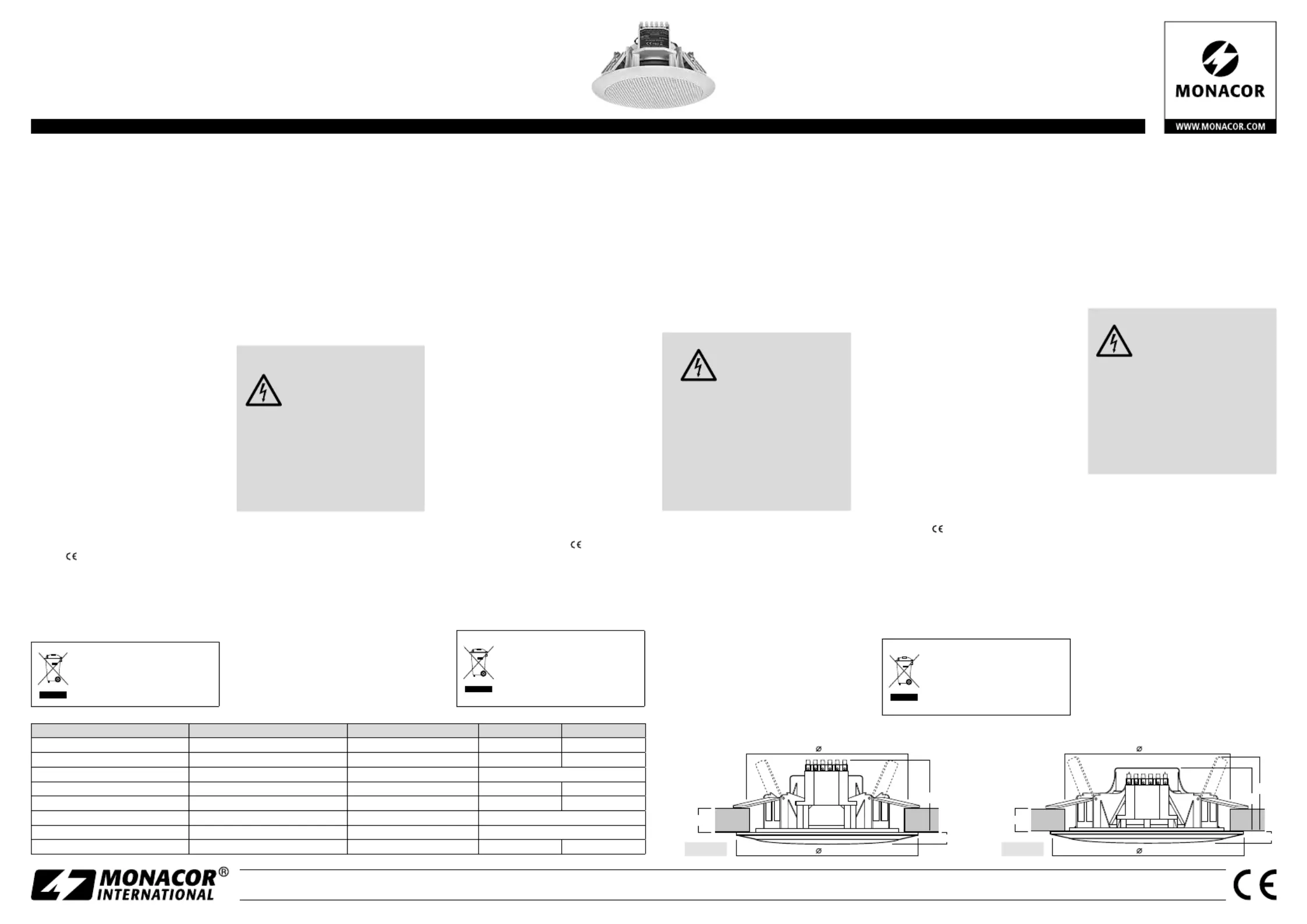

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR

EDL-155 Bestell-Nr. • Order No. • Référence num. 16.2920

EDL-158 Bestell-Nr. • Order No. • Référence num. 16.2930

2−25

170

202

EDL-155

2−25

220

250

EDL-158

Haut-parleur Public

Adress pour plafond

Cette notice s’adresse aux installa-

teurs possédant des connaissances

sufﬁsantes en technique de sono-

risation ligne 100 V. Veuillez lire la

notice avec attention avant l‘instal-

lation et conservez-la pour pouvoir

vous y reporter ultérieurement.

1 Possibilités d’utilisation

Ce haut-parleur est spécialement conçu

pour une utilisation dans des installa-

tions de Public Adress. Il est équipé d’un

transformateur pour un fonctionnement

dans des installations 100 V. L’adaptation

de la puissance connectée s’effec tue via

la sélection de bornes de branchement.

Ce haut-parleur est adapté, en tant que

système 2 voies, pour la restitution de

musique et discours.

Le haut-parleur est résistant à des

températures jusqu’à 100 °C, aux intem-

péries (IP 65) et à l’eau salée (testé selon

la norme ASTM B117, essai au brouillard

salin 400 h). Il est ainsi adapté pour une

installation en extérieur ou dans des

zones de sauna ou de piscine.

2 Conseils importants

Le haut-parleur répond à toutes les di-

rectives importantes de l’Union euro-

péenne et porte donc le symbole .

Nous déclinons toute responsabilité en

cas de dommages matériels ou corporels

résultants si le haut-parleur est utilisé

dans un but autre que celui pour lequel

il a été conçu, s’il n’est pas correctement

installé ou s’il y a surcharge; en outre, la

garantie deviendrait caduque.

Lorsque le haut-parleur est dé-

ﬁnitivement retiré du service,

vous devez le déposer dans

une usine de recyclage adaptée

pour contribuer à son élimina-

tion non polluante.

3 Montage

1) Découpez le trou de découpe pour

le haut-parleur dans le plafond (dia-

mètre ☞ schéma).

2) Effectuez le branchement électrique

(☞ chapitre 4).

3) Dépliez les quatre bras à pince vers

le haut.

4) Insérez par une légère pression le

haut-parleur dans l’ouverture du pla-

fond jusqu’à ce que les bras à pince

se replient pour ﬁxer le haut-parleur

au plafond.

4 Installation

AVERTISSE-

MENT

Pendant le fonctionnement,

une tension de contact dan-

gereuse jusqu’à 100 V est

présente au câble de bran-

chement. Seul un personnel

qualiﬁé peut effectuer l’ins-

tallation !

Faites attention à la charge de l’ampli-

ﬁcateur PA par les haut-parleurs. Une

surcharge peut endommager l’ampliﬁ-

cateur ! La somme des puissances de

l’ensemble des haut-parleurs reliés ne

doit pas dépasser la puissance de l’am-

pliﬁcateur.

1) -Veillez à éteindre l’intégralité de l’ins

tallation Public Adress avant d’effec-

tuer le branchement !

2) Reliez le haut-parleur : reliez la borne

COM et la borne repérée avec la puis-

sance nominale souhaitée à la sortie

100 V de l’ampliﬁcateur.

3) Si vous branchez plusieurs haut-

parleurs, veillez à ce qu’ils aient tous

la même polarité (p. ex. borne COM =

pôle moins) et à ce que l’ampliﬁcateur

ne soit pas en surcharge.

CARTONS ET EMBALLAGE

PAPIER À TRIER

Tout droit de modiﬁcation réservé.

ELA-Deckenlautsprecher

Diese Anleitung richtet sich an In-

stallateure, die ausreichende Fach-

kenntnisse in der 100-V-Beschal-

lungstechnik besitzen. Bitte lesen

Sie die Anleitung vor der Installa-

tion gründlich durch und heben Sie

sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Lautsprecher ist speziell für den

Einsatz in ELA-Anlagen konzipiert. Er ist

mit einem Übertrager für den Betrieb an

100-V-Anlagen ausgestattet. Die Anpas-

sung der Anschlussleistung erfolgt über

die Auswahl der Anschlussklemmen. Als

2-Wege-System ist der Lautsprecher für

Sprach- und Musikwiedergabe geeignet.

Der Lautsprecher ist temperaturfest

bis 100 °C, wetterfest (IP 65) und salz-

wasserresistent (getestet nach ASTM

B117, Salzwassersprühtest 400 h). Damit

eignet er sich auch für die Außeninstal-

lation oder den Einsatz im Sauna- oder

Schwimmbadbereich.

2 Wichtige Hinweise

Der Lautsprecher entspricht allen rele-

vanten Richtlinien der EU und ist deshalb

mit gekennzeichnet.

Wird der Lautsprecher zweckentfrem-

det, nicht fachgerecht installiert oder

überlastet, kann keine Haftung für

daraus resultierende Sach- oder Perso-

nenschäden und keine Garantie für den

Lautsprecher übernommen werden.

Soll der Lautsprecher endgültig

aus dem Betrieb genommen

werden, übergeben Sie ihn zur

umweltgerechten Entsorgung

einem örtlichen Recyclingbe-

trieb.

3 Montage

1) -Die Einbauöffnung für den Lautspre

cher in die Decke sägen (Durchmesser

☞ Abbildung).

2) Den elektrischen Anschluss herstellen

(☞ Kapitel 4).

3) -Die vier Klemmarme nach oben klap

pen.

4) Den Lautsprecher mit leichtem Druck

in die Deckenöffnung einsetzen, bis

die Klemmarme umgeklappt sind und

den Lautsprecher an der Decke fest-

klemmen.

4 Anschluss

WARNUNG Im Betrieb liegt berüh-

rungsgefährliche Spannung

bis 100 V an der Anschluss-

leitung an. Die Installation

darf nur durch Fachperso-

nal erfolgen!

Achten Sie auf die Belastung des

ELA-Verstärkers durch die Lautspre-

cher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe

der Leistungen aller angeschlossenen

Lautsprecher darf die Verstärkerleis-

tung nicht überschreiten.

1) Die ELA-Anlage vor dem Anschluss

komplett ausschalten!

2) Den Lautsprecher anschließen: Die

Klemme COM und die Klemme, die

mit der gewünschten Nennleistung

bezeichnet ist, mit dem 100-V-Aus-

gang des Verstärkers verbinden.

3) -Beim Anschluss von mehreren Laut

sprechern darauf achten, dass sie alle

gleich gepolt werden (z. B. Klemme

COM = Minuspol) und dass der Ver-

stärker nicht überlastet wird.

Änderungen vorbehalten.

PA Ceiling Speaker

These instructions are intended

for installers with sufﬁcient knowl-

edge in 100 V technology for PA ap-

plications. Please read the instruc-

tions carefully prior to installation

and keep them for later reference.

1 Applications

This speaker is specially designed for ap-

plications in PA systems. It is equipped

with a transformer for operation at 100 V

systems. The connected load is matched

via selection of the terminals. As a 2-way

system, the speaker is ideally suited for

reproducing speech and music.

The speaker is temperature-resist-

ant up to 100 °C, weatherproof (IP 65)

and resistant to salt water (tested ac-

cording to ASTM B117, salt spray test

400 h). Thus, it is also suitable for out-

door installations or for applications in

sauna areas or swimming pool areas.

2 Important Notes

The speaker corresponds to all relevant

directives of the EU and is therefore

marked with .

No guarantee claims for the speaker and

no liability for any resulting personal

damage or material damage will be ac-

cepted if the speaker is used for other

purposes than originally intend ed, if it

is not correctly installed, or if it is over-

loaded.

If the speaker is to be put out

of operation deﬁnitively, take

it to a local recycling plant for

a disposal which is not harmful

to the environment.

3 Installation

1) Saw the mounting cutout for the

speak er into the ceiling (diameter

☞

ﬁgure).

2) Make the electrical connection

(☞chapter 4).

3) Fold the four clamps upwards.

4) -Insert the speaker into the ceiling cut

out by exerting a slight pressure until

the clamps are folded down and the

speaker is clamped on the ceiling.

4 Connection

WARNING During operation, there is

a hazard of contact with a

voltage up to 100 V at the

connection cable. Installa-

tion must be carried out by

skilled personnel only!

Observe the load of the PA ampli-

ﬁer by the speakers. An overload

may damage the ampliﬁer! The total

power of all speakers connected must

not exceed the ampliﬁer power.

1) Prior to connection, completely switch

off the PA system!

2) -Connect the speaker: Connect the ter

minal COM and the terminal marked

with the desired power rating to the

100 V output of the ampliﬁer.

3) When connecting several speakers,

make sure that all speakers have the

same polarity (e. g. COM terminal =

negative pole) and that the ampliﬁer

is not overloaded.

Subject to technical modiﬁcation.

Technische Daten Speciﬁcations Caractéristiques techniques EDL-155 EDL-158

Frequenzbereich Frequency range Bande passante 70 – 18 000 Hz 50 – 16 000 Hz

Lautsprechergröße Speaker size Taille haut-parleur 13 cm (5“) 20 cm (8“)⌀ ⌀

Nennbelastbarkeit Power rating Puissance nominale 15 / 10 / 5 / 2,5 / 1,25 W

Mittl. Schalldruck (1 W / 1m) SPL (1 W / 1 m) Pression sonore moyenne (1 W / 1 m) 87 dB 89 dB

Max. Nennschalldruck Max. rated SPL Pression sonore nominale max. 99 dB 101 dB

Deckenstärke Ceiling thickness Epaisseur de plafond 2 – 25 mm

Zulässige Einsatztemperatur Admiss. ambient temperature Température ambiante admissible −20 °C ... +100 °C

Gewicht Weight Poids 1,05 kg 1,12 kg

Deutsch

English

Français

Abmessungen in mm

Dimensions in mm

Dimensions en mm

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR

2−25

170

202

EDL-155

2−25

220

250

EDL-158

Głośnik suﬁtowy PA

Niniejsza instrukcja przeznaczona

jest instalatorów posiadających

wiedzę w zakresie systemów PA

pracujących w technice 100 V. Przed

rozpoczęciem użytkowania proszę

zapoznać się z instrukcją, a następ-

nie zachować ją do wglądu.

1 Zastosowanie

Głośnik ten przeznaczony jest do za-

stosowania w systemach PA, został wy-

posażony w transformator do pracy w

technice 100 V. Wymaganą moc głośnika

można wybrać za pomocą zacisków.

Dzięki 2-drożnej technice, głośnik ide-

alnie nadaje się do reprodukcji mowy

oraz muzyki.

Głośnik odporny jest na wysoką

temperaturę do 100 °C, wilgoć (IP 65)

oraz na działanie słonej wody (badanie

odporności korozyjnej w mgle solnej

ASTM B117, 400 godz.). Dzięki temu gło-

śnik nadaje się również do montażu na

zewnątrz, można go także zainstalować

w saunie lub na basenie.

2 Środki bezpieczeństwa

Głośnik spełnia wszystkie wymagania

norm UE dzięki temu został oznaczony

symbolem .

Dostawca oraz producent nie ponoszą

odpowiedzialności za ewentualnie wyni-

kłe szkody materialne lub uszczerbki na

zdrowiu, jeśli urządzenie było używane

niezgodnie z przeznaczeniem, zostało

niepoprawnie zainstalowane lub było

poddawane naprawom przez nieauto-

ryzowany personel.

Jeśli urządzenie nie będzie już

więcej używane, wskazane jest

przekazanie go do miejsca uty-

lizacji odpa dów, aby zostało

zniszczone bez szkody dla śro-

dowiska.

3 Montaż

1) Wyciąć w suﬁcie otwór (wymiary

☞rysunek).

2) Podłączyć głośnik do linii głośnikowej

(☞ rozdz. 4).

3) -Odgiąć do góry cztery klamry mon

tażowe.

4) -Włożyć głośnik do otworu montażo

wego. Klamry opadną i zacisną się na

suﬁcie, blokując głośnik.

4 Podłączanie

UWAGA W czasie pracy, na złączach

występuje zagrożenie pora-

żenia wysokim napięciem

100 V. Instalacja powinna

być wykonywana wyłącznie

przez przeszkolony perso-

nel!

Należy zwrócić uwagę na obciążenie

wzmacniacza przez głośniki. Przecią-

żenie wzmacniacza spowoduje jego

uszkodzenie! Sumaryczna moc gło-

śników nie może przekraczać mocy

wzma cniacza.

1) Przed przystąpieniem do podłączania

głośników należy odłączyć zasilanie

całego systemu PA!

2) Połączyć terminal COM oraz jeden

z terminali, odpowiadający żąda-

nej mocy głośnika, z wyjściem 100 V

wzmacniacza.

3) Przy podłączaniu kilku głośników

należy się upewnić, czy wszystkie gło-

śniki mają odpowiednią biegunowość

(np. zacisk COM = biegun ujemny) i

czy wzmacniacz PA nie został prze-

ciążony.

Z zastrzeżeniem możliwości zmian.

Altavoz de techo

para megafonía

Estas instrucciones van dirigidas a

instaladores con un conocimiento

suﬁciente sobre la tecnología de

100 V en aplicaciones para mega-

fonía. Lea atentamente estas ins-

trucciones antes de la instalación

y guárdelas para usos posteriores.

1 Aplicaciones

Este altavoz está especialmente dise-

ñado para usos en sistemas de megafo-

nía. Está equipado con un transformador

para funcionar en sistemas de 100 V. La

carga conectada se adapta mediante la

selección de los terminales. Como un sis-

tema de 2 vías, el altavoz es ideal para

reproducir habla y música.

El altavoz es resistente hasta 100 °C

de temperatura, resistente a la intempe-

rie (IP 65) y al agua salada (probado de

acuerdo con el test ASTM B117, ensayos

en niebla salina 400 h). De este modo,

también está indicado para instalacio-

nes en exterior o para usos en zonas de

saunas o de piscinas.

2 Notas Importantes

El altavoz cumple con todas las directivas

relevantes de la UE y por lo tanto está

marcado con el símbolo .

No podrá reclamarse garantía o respon-

sabilidad alguna por cualquier daño

personal o material producido si se uti-

liza el altavoz para ﬁnes diferentes a los

originalmente concebidos, si no instala

correctamente, o si se sobrecarga.

Si va a poner el altavoz deﬁ-

nitivamente fuera de servicio,

llévelo a la planta de reciclaje

más cercana para que su elimi-

nación no sea perjudicial para

el medioambiente.

3 Instalación

1) Haga en el techo el corte de montaje

para el altavoz (diámetro

☞ ﬁgura).

2) Haga la conexión eléctrica (

☞ apar-

tado 4).

3) Pliegue las cuatro abrazaderas hacia

arriba.

4) Introduzca el altavoz en el agujero

del techo ejerciendo una ligera pre-

sión hasta que las abrazaderas se plie-

guen hacia abajo y el altavoz quede

sujeto en el techo.

4 Conexión

ADVERTENCIA Durante el funciona-

miento, existe el peligro

de contacto con un vol-

taje de hasta 100 V en la

conexión del cable. ¡La

instalación tiene que

llevarse a cabo sólo por

el personal cualiﬁcado!

Observe la carga del ampliﬁcador de

megafonía para los altavoces. ¡Una so-

brecarga puede dañar el ampliﬁcador!

La potencia total de todos los altavo-

ces conectados no puede sobrepasar la

potencia del ampliﬁcador.

1) Antes de la conexión, desconecte

completamente el sistema de mega-

fonía.

2) -Conecte el altavoz: Conecte el termi

nal COM y el terminal marcado con la

potencia nominal deseada a la salida

de 100 V del ampliﬁcador.

3) Cuando conecte varios altavoces,

asegúrese de que todos los altavoces

tienen la misma polaridad (p. ej. ter-

minal COM = polo negativo) y de que

el ampliﬁcador de megafonía no está

sobrecargado.

Sujeto a modiﬁcaciones técnicas.

Altoparlante PA

da sofﬁto

Queste istruzioni sono rivolte agli

installatori che possiedono delle

conoscenze speciﬁche sufﬁcienti

della tecnica di sonorizzazione a

100 V. Vi preghiamo di leggerle

attentamente prima dell‘installa-

zione e di conservarle per un uso

futuro.

1 Possibilità d’impiego

Questo altoparlante è stato realizzato

in modo particolare per l’impiego in

impianti PA. È equipaggiato con un tra-

sformatore per impianti con uscita audio

a 100 V. L’adattamento alla potenza di

connessione avviene scegliendo i mor-

setti di connessione. Come sistema a

2vie, l’altoparlante è adatto per la ripro-

duzione di musica e della lingua parlata.

L’altoparlante è resistente al calore

ﬁno a 100 °C, alla intemperie (IP 65) e

all’acqua salata (testato secondo ASTM

B117, test di polverizzazione con acqua

salata per 400 h). Pertanto è adatto

anche per l’installazione all’esterno op-

pure per l’impiego in saune o piscine.

2 Avvertenze importanti

L’altoparlante è conforme a tutte le di-

rettive rilevanti dell’UE e pertanto porta

la sigla .

Nel caso d’uso improprio, d‘installazione

sbagliata o di sovraccarico dell’altopar-

lante, non si assume nessuna responsabi-

lità per eventuali danni consequenziali a

persone o a cose e non si assume nessuna

garanzia per l’altoparlante.

Se si desidera eliminare l’alto-

parlante deﬁnitivamente, con-

segnarlo per lo smaltimento

ad un’istituzione locale per il

riciclaggio.

3 Montaggio

1) Applicare nel sofﬁtto l’apertura di

montaggio per l’altoparlante (per il

diametro ☞ illustrazione).

2) Effettuare il collegamento elettrico

(☞capitolo 4).

3) Ribaltare i quattro bracci di sostegno

verso l’alto.

4) Con una leggera pressione inserire

l’altoparlante nel sofﬁtto ﬁnché i

bracci si abbassano nuovamente

stringendo l’altoparlante contro il

sofﬁtto.

4 Collegamenti

AVVERTI-

MENTO

Durante il funzionamen to,

ai contatti è presente una

tensione pericolosa ﬁno a

100 V. L’installazione deve

essere fatta solo da perso-

nale qualiﬁcato!

Tener presente il carico dell’ampliﬁ-

catore PA dovuto agli altoparlanti. Il

sovraccarico può danneggiare l’am-

pliﬁcatore! La somma delle potenze

di tutti gli altoparlanti collegati non

deve superare la potenza dell’ampli-

ﬁcatore.

1) Prima dei collegamenti, spegnere

completamente l’impianto PA!

2) Collegare l’altoparlante: collegare il

morsetto COM e il morsetto contras-

segnato con la potenza nominale, con

l’uscita 100 V dell’ampliﬁcatore.

3) -Nel caso di collegamento di più alto

parlanti fare attenzione all’identica

polarità di tutti gli altoparlanti (p. es.

morsetto COM = polo negativo) e di

non sovraccaricare l’ampliﬁcatore.

Con riserva di modiﬁche tecniche.

EDL-155 Codice • Ref. núm. • Nr kat. 16.2920

EDL-158 Codice • Ref. núm. • Nr kat. 16.2930

Italiano

Español

Polski

Dati tecnici Características técnicas Specyﬁkacja EDL-155 EDL-158

Banda passante Banda pasante Pasmo przenoszenia 70 – 18 000 Hz 50 – 16 000 Hz

Grandezza di altoparlanto Tamaño del altavoz Rozmiar głośnika 13 cm (5“) 20 cm (8“)⌀ ⌀

Potenza nominale Potencia nominal Moc znamionowa 15 / 10 / 5 / 2,5 / 1,25 W

SPL (1 W / 1m) Presión sonora media (1 W / 1 m) SPL (1 W / 1 m) 87 dB 89 dB

SPL nominale max. Presión sonora nominal max. Maks. SPL 99 dB 101 dB

Spessore del sofﬁtto Espesor de techo Grubość suﬁtu 2 – 25 mm

Temperatura d’impiego ammessa Temperatura ambiente admisible Dopuszczalny zakres −20 °C ... +100 °C

Peso Peso Waga 1,05 kg 1,12 kg

Dimensioni in mm

Dimensiones en mm

Wymiary w mm

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	EDL-155

Behöver du hjälp?

Om du behöver hjälp med Monacor EDL-155 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

högtalare Monacor Manualer

Monacor TXA-1022CD Bruksanvisning

8 Januari 2025

Monacor GLS-301/GR Bruksanvisning

7 Januari 2025

Monacor SL-250WS/EN Bruksanvisning

23 September 2024

Monacor SL-150SW/EN Bruksanvisning

23 September 2024

Monacor SL-250SW/EN Bruksanvisning

23 September 2024

Monacor SL-150WS/EN Bruksanvisning

23 September 2024

Monacor ETS-515TW/SW Bruksanvisning

6 September 2024

Monacor EDL-530EN/SW Bruksanvisning

6 September 2024

Monacor DN-1218 AX Bruksanvisning

5 September 2024

Monacor MKA-50SET Bruksanvisning

5 September 2024

högtalare Manualer

Nyaste högtalare Manualer

Alto ELVIS 15.2XL Bruksanvisning

16 Januari 2025

Alto PS 4L Bruksanvisning

16 Januari 2025

Alto MS8 Bruksanvisning

16 Januari 2025

Alto OEX900 Bruksanvisning

16 Januari 2025

Alto Tourmax SXA18 Bruksanvisning

16 Januari 2025

Alto MS12SA Bruksanvisning

16 Januari 2025

Alto PS 5L Bruksanvisning

16 Januari 2025

Alto Micro 4 Bruksanvisning

16 Januari 2025

Alto MS8MA Bruksanvisning

16 Januari 2025

Karma BM 115RX Bruksanvisning

16 Januari 2025
