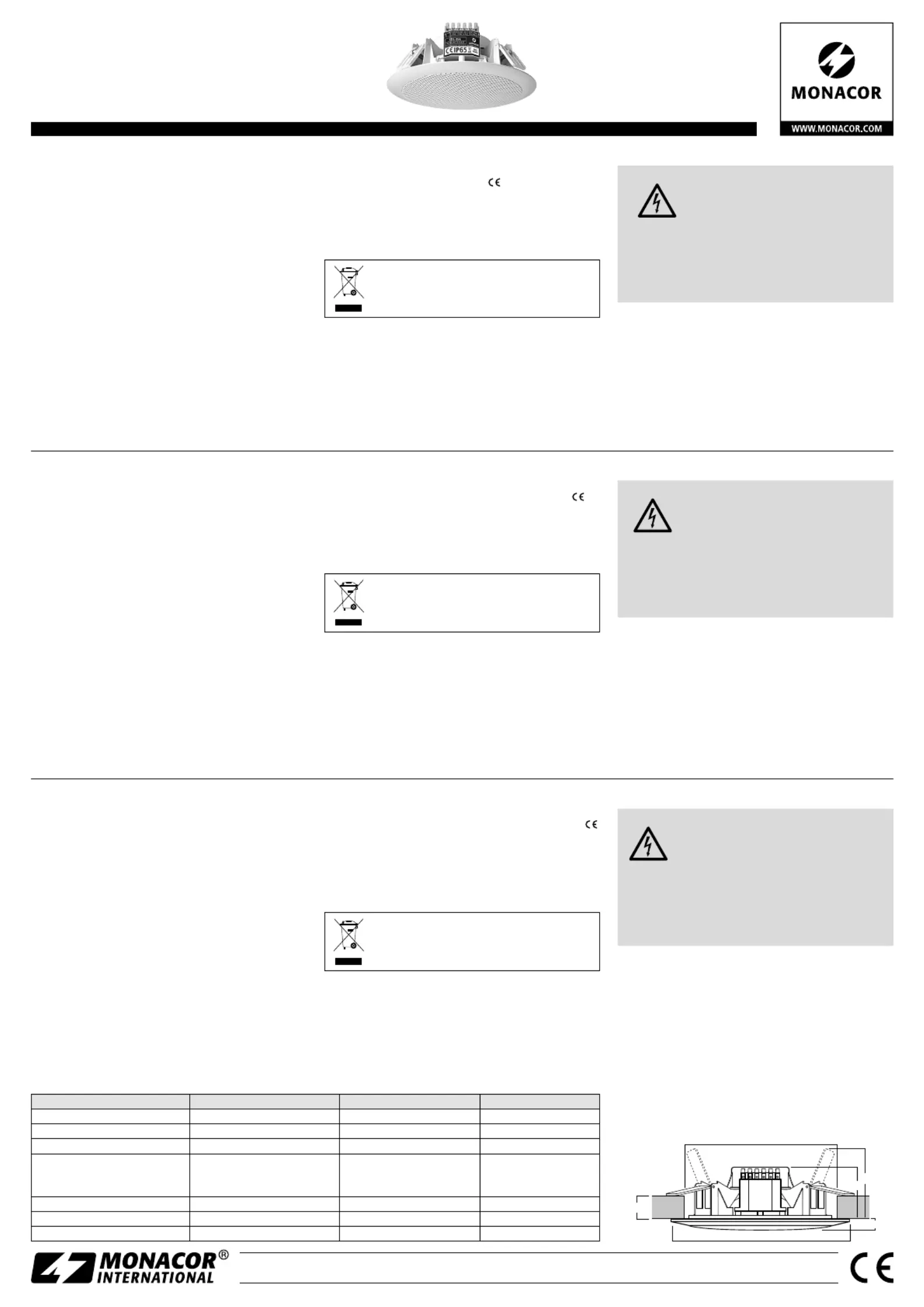

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

EDL-156

Bestell-Nr. • Order No. 16.1910

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

⌀190

⌀

226

2 − 25

100

Haut-parleur de plafond Public Adress

Cette notice s’adresse aux installateurs ayant des

connaissances techniques en sonorisation 100 V.

Veuillez lire la présente notice avec attention

avant l‘installation et conservez-la pour pouvoir

vous y reporter ultérieurement.

1 Possibilités d’utilisation

Ce haut-parleur est spécialement conçu pour une uti-

lisation dans des installations de Public Adress. Il est

équipé d’un transformateur pour un fonctionnement

dans des installations 100 V. L’adaptation de la puis-

sance connectée s’effec tue via la sélection de bornes

de branchement. Ce haut-parleur est adapté, en tant

que système 2 voies, pour la restitution de musique et

discours. Il est réalisé en matériau ABS résistant aux

températures élevées et résiste jusqu’à 100 °C. Il est ré-

sistant aux intempéries (IP 65), aux UV et à l’eau salée

(testé selon la norme ASTM B117, essai au brouil lard

salin 400 h). Il est ainsi adapté pour une installation en

extérieur ou dans des zones de sauna ou de piscine.

2 Conseils importants

Le haut-parleur répond à toutes les directives nécessaires

de l’Union Européenne et porte donc le symbole .

•

Nous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si le haut-

parleur est utilisé dans un but autre que celui pour

lequel il a été conçu, s’il n’est pas correctement bran-

ché ou s’il y a surcharge ; en outre, la garantie de-

viendrait caduque.

Lorsque le haut-parleur est déﬁnitivement

retiré du service, vous devez le déposer dans

une usine de recyclage adaptée pour contri-

buer à son élimination non polluante.

3 Montage

1) Découpez un trou de taille adéquate dans le plafond

(voir caractéristiques techniques).

2) Effectuez le branchement électrique (chapitre 4).

3) Dépliez les quatre bras à pince vers le haut.

4) Insérez par une légère pression le haut-parleur dans

l’ouverture du plafond jusqu’à ce que les bras à pince

se replient pour ﬁxer le haut-parleur au plafond.

4 Branchement électrique

AVERTIS-

SEMENT

Pendant le fonctionnement, une tension

de contact dangereuse jusqu’à 100 V est

présente sur le câble haut-parleur. Seul un

personnel qualiﬁé peut effectuer l‘instal-

lation.

Faites attention à la charge de l‘ampliﬁcateur PA par

les haut-parleurs. Une surcharge peut endommager

l‘ampliﬁcateur !

1) Si l’installation Public Adress est allumée, veillez à la

débrancher totalement !

2) Reliez le haut-parleur : reliez la borne COM et la

borne repérée avec la puissance nominale souhaitée

à la sortie 100 V de l’ampliﬁcateur.

3) Si plusieurs haut-parleurs sont branchés, veillez à ce

que les haut-parleurs aient tous la même polarité

(p. ex. borne COM = pôle moins) et que l’ampliﬁca-

teur ne soit pas en surcharge.

Tout droit de modiﬁcation réservé.

PA Ceiling Speaker

These instructions are intended for installers with

speciﬁc knowledge in 100 V technology for PA

applications. Please read the instructions care-

fully prior to installation and keep them for later

reference.

1 Applications

This speaker is specially designed for applications in PA

systems. It is equipped with a transformer for operation

at 100 V systems. The connected load is matched via

selection of the terminals. As a 2-way system, the

speaker is ideally suited for speech and music repro-

duction. The speaker is made of a high-temperature

ABS material and is temperature-resistant up to 100 °C.

It is weatherproof (IP 65), resistant to UV radiation and

salt water (tested according to ASTM B117, salt spray

test 400 h). Thus, it is also suitable for outdoor instal-

lations or for applications in sauna areas or swimming

pool areas.

2 Important Notes

The speaker corresponds to all relevant directives of the

EU and is therefore marked with .

•

No guarantee claims for the speaker and no liability

for any resulting personal damage or material dam-

age will be accepted if the speaker is used for other

purposes than originally intended, if it is not correctly

connected, or if it is overloaded.

If the speaker is to be put out of operation

deﬁnitively, take it to a local recycling plant

for a disposal which is not harmful to the

environment.

3 Mounting

1) Saw a cutout of the appropriate size into the ceiling

(see speciﬁcations).

2) Make the electrical connection (chapter 4).

3) Fold the four clamps upwards.

4) Insert the speaker into the ceiling cutout by exerting

a slight pressure until the clamps are folded down

and the speaker is clamped on the ceiling.

4 Electrical Connection

WARNING During operation, there is a hazard of

contact with a voltage up to 100 V at the

connection cable. The installation must be

carried out by skilled personnel only.

Observe the load of the PA ampliﬁer by the speakers.

An overload may damage the ampliﬁer! The total

power of all speakers connected must not exceed the

ampliﬁer power.

1) If the PA system is switched on, switch it off com-

pletely before connecting it!

2) Connect the speaker: Connect the terminal COM and

the terminal marked with the desired power rating

to the 100 V output of the ampliﬁer.

3) When connecting several speakers, make sure that

all speakers have the same polarity (e. g. COM ter-

minal = negative pole) and that the PA ampliﬁer is

not overloaded.

Subject to technical modiﬁcation.

ELA-Deckenlautsprecher

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungstech-

nik. Bitte lesen Sie die Anleitung vor der Instal-

lation gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Lautsprecher ist speziell für den Einsatz in

ELA-Anlagen konzipiert. Er ist mit einem Übertrager

für den Betrieb an 100-V-Anlagen ausgestattet. Die An-

passung der Anschlussleistung erfolgt über die Auswahl

der Anschluss klemmen. Als 2-Wege- System ist der Laut-

sprecher für Sprach- und Musik wiedergabe geeignet.

Der Lautsprecher ist aus Hochtemperatur-ABS-Material

gefertigt und temperaturfest bis 100 °C. Er ist wetter-

fest (IP 65), UV-beständig und salzwasserresistent (ge-

testet nach ASTM B117, Salzwasser sprühtest 400 h).

Damit eignet er sich auch für die Außeninstallation

oder den Einsatz im Sauna- oder Schwimmbadbereich.

2 Wichtige Hinweise

Der Lautsprecher entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Wird der Lautsprecher zweckentfremdet, nicht fach-

gerecht angeschlossen oder überlastet, kann keine

Haftung für daraus resultierende Sach- oder Perso-

nenschäden und keine Garantie für den Lautsprecher

übernommen werden.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, übergeben Sie

ihn zur umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

3 Montage

1) In die Decke ein entsprechend großes Loch sägen

(siehe technische Daten).

2) Den elektrischen Anschluss herstellen (Kapitel 4).

3) Die vier Klemmarme nach oben klappen.

4) Den Lautsprecher mit leichtem Druck in die Decken-

öffnung ein setzen, bis die Klemmarme umgeklappt

sind und den Lautsprecher an der Decke fest klemmen.

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährliche

Spannung bis 100 V an der Lautsprecher-

leitung an. Die Installation darf nur durch

Fachpersonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe der Leistungen

aller angeschlossenen Lautsprecher darf die Verstär-

kerleistung nicht überschreiten.

1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst

komplett ausschalten!

2) Den Lautsprecher an schließen: Die Anschluss klemme

COM und die Klemme, die mit der gewünschten

Nennleis tung bezeichnet ist, mit dem 100-V-Aus-

gang des Verstärkers ver binden.

3) Beim Anschluss von mehreren Lautsprechern darauf

achten, dass die Lautsprecher alle gleich gepolt wer-

den (z. B. COM-Klemme = Minuspol) und dass der

Verstärker nicht überlastet wird.

Änderungen vorbehalten.

DeutschEnglishFrançais

Technische Daten Speciﬁcations Caractéristiques techniques EDL-156

Nennbelastbarkeit Power rating Puissance nominale 15 / 10 / 5 / 2,5 / 1,25 W

Kennschalldruck SPL Pression sonore nominale 88 dB (1 W/1 m)

Frequenzbereich Frequency range Bande passante 60 – 20 000 Hz

Abmessungen

Einbautiefe

Einbauöffnung

Dimensions

Mounting depth

Mounting cutout

Dimensions

Profondeur montage

Découpe montage

⌀ 226 mm × 85 mm

75 mm

⌀ 190 mm

Gehäuseschutzart Protective class of housing Classe de protection du boîtier IP 65

Einsatztempertur Ambient temperature Température fonc. −20 °C … +100 °C

Gewicht Weight Poids 1,1 kg

CARTONS ET EMBALLAGE

PAPIER À TRIER

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

EDL-156

Bestell-Nr. • Order No. 16.1910

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

⌀190

⌀

226

2 − 25

100

Głośnik suﬁtowy PA

Niniejsza instrukcja przeznaczona jest instalato-

rów posiadających wiedzę w zakresie systemów

PA pracujących w technice 100 V. Przed rozpoczę-

ciem użytkowania proszę zapoznać się z instruk-

cją, a następnie zachować ją do wglądu.

1 Zastosowanie

Głośnik EDL-156 przeznaczony jest do zastosowania

w systemach PA, został wyposażony w transformator

do pracy w technice 100 V. Wymaganą moc głośnika

można wybrać przyłączając linię głośnikową do odpo-

wiedniego zacisku. EDL-156 jest układem dwudrożnym,

zatem doskonale nadaje się do odtwarzania muzyki i

komunikatów słownych. Ponieważ głośnik został wy-

konany z wysokotemperaturowego tworzywa ABS, jest

odporny na działanie wysokich temperatur (do 100 °C).

Obudowa głośnika jest również odporna na działanie

czynników atmosferycznych (klasa ochrony IP 65), na

promieniowanie ultraﬁoletowe oraz na działanie sło-

nej wody (badanie odporności korozyjnej w mgle solnej

ASTM B117, 400 godz.). Dzięki temu głośnik nadaje się

również do montażu na zewnątrz, można go także za-

instalować w saunie lub na basenie.

2 Bezpieczeństwo użytkowania

Ponieważ urządzenie spełnia wymogi norm obowiązu-

jących w Unii Europejskiej, jest oznaczone symbolem .

•

Producent ani dostawca nie ponoszą odpowiedzial-

ności za wynikłe szkody (uszkodzenie sprzętu lub

obrażenia użytkownika), jeśli urządzenie jest uży-

wane niezgodnie z przeznaczeniem, jeżeli zostało

nieprawidłowo podłączone bądź jeśli nastąpiło jego

przeciążenie.

Po całkowitym zakończeniu eksploatacji

urządzenia należy oddać je do punktu utyli

zacji odpadów, aby uniknąć zanieczyszcze-

nia środowiska naturalnego.

3 Montaż

1) -Należy wyciąć w suﬁcie otwór odpowiedniej wielko

ści (por. dane techniczne).

2) Należy podłączyć urządzenie (rozdział 4).

3) Należy zagiąć do góry cztery zaciski.

4) Należy wprowadzić głośnik do otworu suﬁtowego

lekko pchając urządzenie, aż zaciski złożą się i gło-

śnik zostanie zablokowany w otworze.

4 Podłączenie urządzenia

UWAGA Podczas pracy, na zaciskach głośnika

występuje wysokie napięcie do 100 V.

Instalację należy zlecić osobie przeszko-

lonej.

Szczególną uwagę należy zwrócić na odpowiedni

dobór mocy głośnika do mocy wzmacniacza. Niedo-

pasowanie mocowe może spowodować przeciążenie

wzmacniacza i w konsekwencji jego uszkodzenie. Su-

maryczna moc głosników, nie może przekraczać mocy

wzmacniacza.

1) Jeśli system PA jest włączony, należy go wyłączyć

przed rozpoczęciem podłączania głośników!

2) Należy podłączyć głośnik: połączyć zacisk COM oraz

zacisk o kolorze odpowiadającym żądanej mocy zna-

mionowej głośnika z wyjściem 100 V wzmacniacza.

3) Przy podłączaniu kilku głośników należy się upew-

nić, czy wszystkie głośniki mają odpowiednią bie-

gunowość (np. zacisk COM = biegun ujemny) i czy

wzmacniacz PA nie został przeciążony.

Z zastrzeżeniem możliwości zmian.

Altavoz de Techo para Megafonía

Estas instrucciones van dirigidas a instaladores con

un conocimiento sobre la tecnología de 100 V en

aplicaciones para megafonía. Lea atentamente

estas instrucciones antes de la instalación y guár-

delas para usos posteriores.

1 Aplicaciones

Este altavoz está especialmente diseñado para aplica-

ciones en sistemas de megafonía. Está equipado con un

transformador para el funcionamiento en sistemas de

100 V. La carga conectada se adapta mediante la selec-

ción de los terminales. Como un sistema de 2 vías, el alta-

voz es ideal para reproducir habla y música. El altavoz

está hecho de un material de ABS de alta temperatura y

es resistente hasta 100 °C de temperatura. Es resistente

a la intemperie (IP 65), resistente a la radiación UV y

al agua salada (probado de acuerdo con el test ASTM

B117, ensayos en niebla salina 400 h). De este modo,

también está indicado para instalaciones en exterior o

para usos en zonas de saunas o de piscinas.

2 Notas Importantes

El altavoz cumple con todas las directivas relevantes de

la UE y por lo tanto está marcado con el símbolo .

•

No podrá reclamarse garantía o responsabilidad al-

guna por cualquier daño personal o material resul-

tante si el altavoz se utiliza para otros ﬁnes diferentes

a los originalmente concebidos, si no se conecta ade-

cuadamente o si se sobrecarga.

Si el altavoz debe ser retirado del funciona-

miento deﬁnitivamente, llévelo a una planta

de reciclaje local para su disposición no per-

judicial para el medioambiente.

3 Montaje

1) Sierre un agujero del tamaño apropiado en el techo

(vea características técnicas).

2) Haga la conexión eléctrica (capítulo 4).

3) Pliegue las cuatro abrazaderas hacia arriba.

4) Introduzca el altavoz en el agujero del techo ejer-

ciendo una ligera presión hasta que las abrazaderas

se plieguen hacia abajo y el altavoz quede sujeto

en el techo.

4 Conexión Eléctrica

ADVERTENCIA Durante el funcionamiento, existe el pe-

ligro de contacto con un voltaje de hasta

100 V en el cable de altavoz. La instala-

ción tiene que llevarse a cabo sólo por el

persona cualiﬁcado.

Preste atención a la carga del ampliﬁcador de mega-

fonía con los altavoces. Una sobrecarga puede dañar

el ampliﬁcador. La potencia total de todos los altavo-

ces conectados no puede sobrepasar la potencia del

ampliﬁcador.

1) -¡Si el sistema de megafonía está encendido, apá

guelo completamente antes de conectarlo!

2) Conecte el altavoz: Conecte el terminal COM y el ter-

minal marcado con la potencia nominal deseada a la

salida de 100 V del ampliﬁcador.

3) Cuando conecte varios altavoces, asegúrese de que

todos los altavoces tienen la misma polaridad (p. ej.

terminal COM = polo negativo) y de que el ampliﬁ-

cador de megafonía no está sobrecargado.

Sujeto a modiﬁcaciones técnicas.

Altoparlante PA da sofﬁtto

Queste istruzioni sono rivolte agli installatori che

possiedono delle conoscenze speciﬁche della tec-

nica di sonorizzazione a 100 V. Vi preghiamo di

leggerle attentamente prima dell‘installazione e

di conservarle per un uso futuro.

1 Possibilità d’impiego

Questo altoparlante è stato realizzato in modo partico-

lare per l’impiego in impianti PA. È equipaggiato con

un tra sformatore per impianti con uscita audio a 100 V.

L’adattamento alla potenza di connessione avviene

scegliendo i morsetti di connessione. Come sistema a

2 vie, l’altoparlante è adatto per la riproduzione di

musica e della lingua parlata. È prodotto in materiale

ABS ad alta temperatura ed è resistente al calore ﬁno

a 100 °C. È resistente alla intemperie (IP 65), ai raggi UV

e all’acqua salata (testato secondo ASTM B117, test di

polverizzazione con acqua salata per 400 h). Pertanto è

adatto anche per l’installazione all’esterno oppure per

l’impiego in saune o piscine.

2 Avvertenze importanti

L’apparecchio è conforme a tutte le direttive rilevanti

dell’UE e pertanto porta la sigla .

•

Nel caso d’uso improprio, di collegamenti sbagliati o

di sovraccarico dell’altoparlante, non si assume nes-

suna responsabilità per eventuali danni consequen-

ziali a persone o a cose e non si assume nessuna ga-

ranzia per l’altoparlante.

Se si desidera eliminare l’altoparlante deﬁni-

tivamente, consegnarlo per lo smaltimento

ad un’istituzione locale per il riciclaggio.

3 Montaggio

1) Praticare l’apertura necessaria nel sofﬁtto (vedi dati

tecnici).

2) Eseguire il collegamento elettrico (cap. 4).

3) Ribaltare i quattro bracci di sostegno verso l’alto.

4) Con una leggera pressione inserire l’altoparlante

nel sofﬁtto ﬁnché i bracci si abbassano nuovamente

stringendo l’altoparlante contro il sofﬁtto.

4 Collegamento elettrico

AVVERTIMENTO Durante il funzionamento, nel cavo di

collegamento è presente una tensione

ﬁno a 100 V, pericolosa in caso di con-

tatto. L’installazione deve essere ese-

guita solo da personale specializzato.

Tener presente anche la potenza dell’ampliﬁcatore

rispetto agli altoparlanti. Un sovraccarico può dan-

neggiare l’ampliﬁcatore! La somma delle potenze di

tutti gli altoparlanti collegati non deve superare la

potenza dell’ampliﬁcatore.

1) Se l’impianto PA è acceso occorre dapprima spe-

gnerlo completamente!

2) Collegare l’altoparlante: collegare il morsetto COM e

il morsetto contrassegnato con la potenza nominale,

con l’uscita 100 V dell’ampliﬁcatore.

3) Nel caso di collegamento di più altoparlanti fare

attenzione all’identica polarità di tutti gli altopar-

lanti (p. es. morsetto COM = polo negativo) e di non

sovraccaricare l’ampliﬁcatore.

Con riserva di modiﬁche tecniche.

ItalianoEspañolPolski

Dati tecnici Especiﬁcaciones Dane Techniczne EDL-156

Potenza nominale Potencia nominal Moc znamionowa RMS 15 / 10 / 5 / 2,5 / 1,25 W

Pressione sonora nominale SPL SPL 88 dB (1 W/1 m)

Gamma di frequenze Rango de frecuencias Bande passante 60 – 20 000 Hz

Dimensioni

Profondità di montaggio

Apertura di montaggio

Dimensiones

Profundidad de montaje

Agujero de montaje

Wymiary

Głębokość montażu

Otwór montażowy

⌀ 226 mm × 85 mm

75 mm

⌀ 190 mm

Grado di protezione del contenitore Clase de protección de la carcasa Klasa szczelności obudowy IP 65

Temperatura d’esercizio Temperatura ambiente Zakres temperatur −20 °C … +100 °C

Peso Peso Waga 1,1 kg

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	EDL-156
Vikt:	1000 g
Bredd:	305 mm
Djup:	244 mm
Höjd:	70 mm
USB-kontakttyp:	USB Type-A, USB Type-C
Ethernet LAN:	Ja
Typ av strömkälla:	ATX
Antal USB 2.0-portar:	4
Antal HDMI-portar:	1
Mikrofon, linjeingång:	Ja
Antal Ethernet LAN (RJ-45)-portar:	1
Hörlursutgångar:	1
Antal DisplayPorts:	1
Inkluderad programvara:	Norton Internet Security (OEM version)\nRealtek Gaming LAN Bandwidth Control Utility
Stöder Windows:	Windows 10 x64
Antal portar USB 3.2 Gen 1 (3.1 Gen 1) Typ A:	4
Processoruttag:	LGA 1700
Processorfabrikant:	Intel
Maximalt internminne:	128 GB
Ljudutgångskanaler:	7.1 kanalen
Ethernet-gränssnittstyp:	2.5 Gigabit Ethernet, Fast Ethernet, Gigabit Ethernet
Chipset moderkort:	Intel Z690
Antal portar USB 3.2 Gen 2 (3.1 Gen 2) Typ A:	1
Typ av minnesplats:	DIMM
RAID-stöd:	Ja
Minneskanal:	Dubbelkanaals
PCI Express x16 (Gen 3.x)-platser:	2
PCI Express x1 (Gen 3.x)-platser:	2
Gränssnitt för lagringsenheter som stöds:	M.2, PCI Express 4.0, SATA III
PS/2-port(ar):	1
Komponent för:	PC
Typer av RAID:	0, 1,5, 10
Särskilda egenskaper:	@BIOS\nEasyTune\nFast Boot\nGame Boost\nON/OFF Charge\nRGB Fusion\nSmart Backup
Antal SATA III-kontakter:	6
Icke-ECC:	Ja
Kompatibla processorer:	Intel Core i5, Intel Core i7, Intel Core i9
Minnestyper som stöds:	DDR5-SDRAM
Max. antal SMP-processorer:	1
Wifi:	Nee
Harmoniserad systemkod (HS):	84733020
Typer av lagringsenheter som stöds:	HDD & SSD
Moderkort chipset familj:	Intel
Moderkorts formfaktor:	ATX
Antal minnesplatser:	4
Minnesklockhastigheter som stöds:	4000,4800,5200,5400,5600,5800,6000 MHz
BIOS-typ:	UEFI AMI
BIOS-minnesstorlek:	256 Mbit
ACPI-version:	5.0
System Management BIOS (SMBIOS) version:	2.7
Stöd för parallell bearbetning:	2-Way CrossFireX, Quad-GPU CrossFireX
Anslutning för CPU-kylare:	Ja
Anslutningar för husfläktar:	3
ATX-strömkontakt (24-stift):	Ja
Frontpanelkontakt:	Ja
USB 2.0-anslutningar:	2
Anslutning för ljudpanel på framsidan:	Ja
PC hälsomonitor:	FAN, Temperature, Voltage
Obuffrat minne:	Ja
USB 3.2 Gen 1 (3.1 Gen 1) anslutningar:	1
TPM-kontakt:	Ja
Chassiintrångsanslutning:	Ja
S/PDIF uitgang:	Ja
EPS-strömkontakt (8-stift):	Ja
Perifera (Molex) strömkontakter (4-stift):	1
Rensa CMOS-bygel:	Ja
RGB LED anslutningsskena:	Ja
Thunderbolt-headers:	2
Seriella porthuvuden:	1
Version Desktop Management Interface (DMI):	2.7
USB 3.2-kontakter (3.1 Gen 2):	1
Antal USB 3.2 Gen 2.2 Type-C-portar:	1
PCI Express x16 (Gen 5.x)-platser:	1
