Sida 1/3

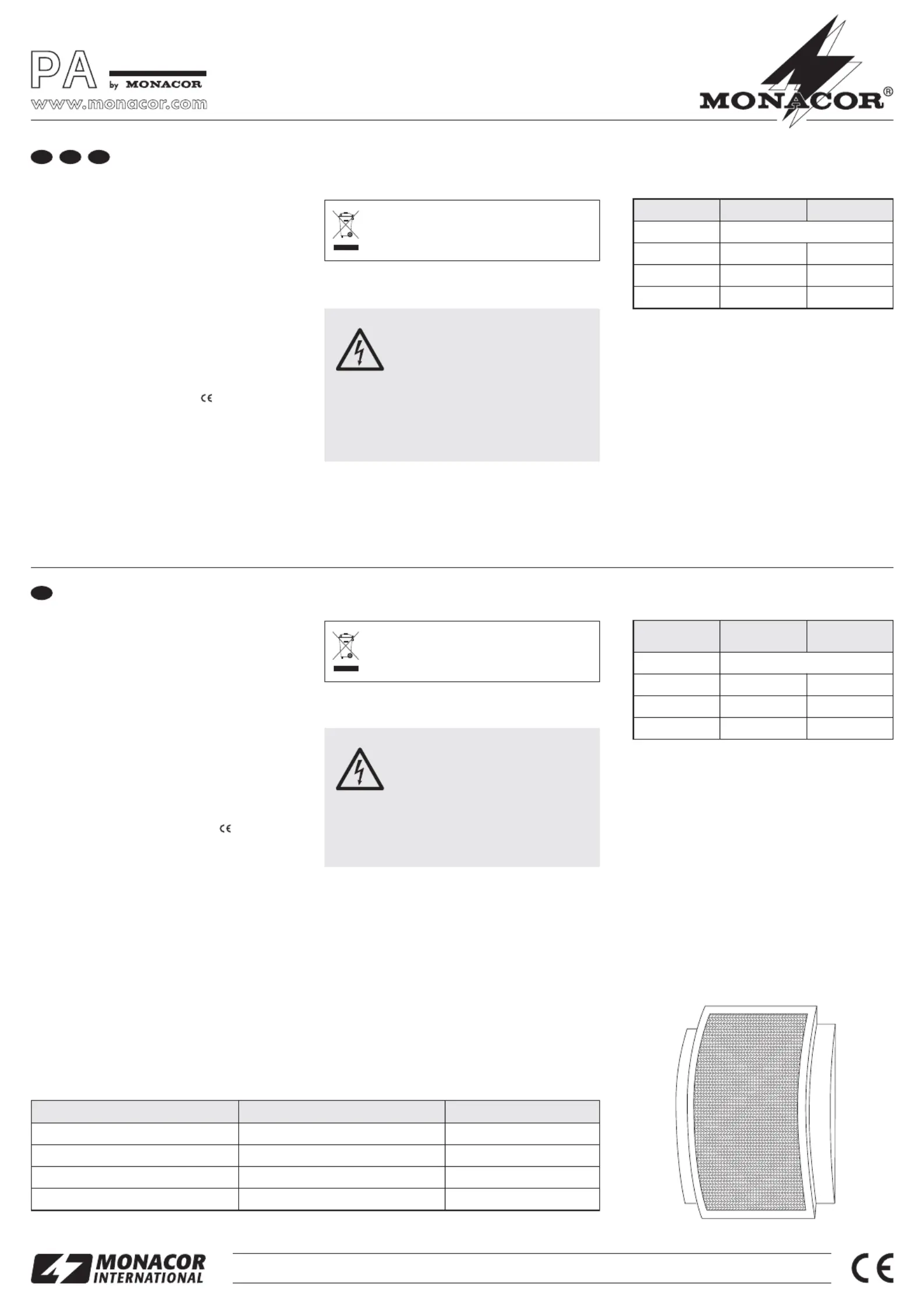

ELA-Wandlautsprecher

Bitte lesen Sie diese Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Wandlautsprecher mit ballwurfsicherem Ge-

häuse ist speziell für den Einsatz in Beschallungsanla-

gen konzipiert, die mit 100-V-Technik arbeiten. Er ver-

fügt über ein 2-Wege-Koaxial-System und zeichnet sich

durch eine hochwertige Klang- und Verarbeitungsquali-

tät aus.

2 Wichtige Hinweise für den Gebrauch

Der Lautsprecher entspricht allen erforderlichen Richt-

linien der EU und ist deshalb mit gekennzeichnet.

GDer Lautsprecher ist nur zur Verwendung im Innen-

bereich geeignet. Schützen Sie ihn vor Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu -

lässiger Einsatztemperaturbereich 0 – 40 °C).

GVerwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, auf keinen Fall Wasser oder Chemi-

kalien.

GWird der Lautsprecher zweckentfremdet, nicht fach-

gerecht montiert, falsch angeschlossen oder über-

lastet, kann keine Haftung für daraus resultierende

Sach- oder Personenschäden und keine Garantie

für den Lautsprecher übernommen werden.

3 Installation

1) Vor dem Anschluss des Lautsprechers die ELA-

Anlage komplett ausschalten, damit die 100-V-

Audioleitung vom ELA-Verstärker spannungsfrei ist!

2) Die Leitung des Lautsprechers an die 100-V-

Audioleitung vom ELA-Verstärker anschließen: Die

WARNUNG Im Betrieb liegt berührungsgefährliche

Spannung bis 100 V an der Anschluss-

leitung an.

Die Installation darf nur durch Fachper-

sonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe der Leistungen

aller angeschlossenen Lautsprecher darf die Verstär-

kerleistung nicht überschreiten.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, übergeben Sie

ihn zur umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

weiße Ader und eine der anderen farbigen Adern,

die der gewünschten Nennbelastung (Lautstärke)

entspricht, mit der 100-V-Audioleitung verbinden.

3) Nach dem Anschluss der Kabel den Lautsprecher

mit den zwei mitgelieferten Dübeln ( 8 mm) und∅

Schrauben an der Wand montieren und anschlie-

ßend die Schraubkopfabdeckungen aufstecken.

4) Beim Anschluss von mehreren Lautsprechern dar-

auf achten, dass die Lautsprecher alle gleich gepolt

werden.

Änderungen vorbehalten.

Aderfarbe Nennbelastung Impedanz

weiß gemeinsamer Anschluss

gelb 15 W 666 Ω

rot 7,5 W 1,33 kΩ

schwarz 3,75 W 2,67 kΩ

PA Wall Speaker

Please read these operating instructions carefully

prior to the installation and keep them for later refer-

ence.

1 Applications

This wall speaker with a housing protected against ball

rebound is especially designed for applications in PA

systems operating with 100 V technique. It is equipped

with a 2-way coaxial system and distinguishes itself by

an excellent quality of sound and workmanship.

2 Important Notes

The speaker corresponds to all required directives of

the EU and is therefore marked with .

GThe speaker is suitable for indoor use only. Protect

it against dripping water and splash water, high air

humidity, and heat (admissible ambient temperature

range 0 – 40 °C).

GFor cleaning only use a soft, dry cloth, never use

water or chemicals.

GNo guarantee claims for the speaker and no liability

for any resulting personal damage or material dam-

age will be accepted if the speaker is used for other

purposes than originally intended, if it is not correctly

installed or connected, or if it is overloaded.

3 Installation

1) Prior to the connection of the speaker switch off the

PA system completely, so that the 100 V audio

cable from the PA amplifier will not carry any volt-

age!

2) Connect the speaker cable to the 100 V audio cable

from the PA amplifier: Connect the white core and

one of the other coloured cores which corresponds

WARNING During operation, there is a hazard of

contact with a voltage of up to 100 V at

the connection cable.

The installation must be carried out by

skilled personnel only.

Observe the load of the PA amplifier by the speakers.

An overload may damage the amplifier! The total

power of all speakers connected must not exceed the

amplifier power.

If the speaker is to be put out of operation

definitively, take it to a local recycling plant for

a disposal which is not harmful to the envi-

ronment.

to the desired power rating (volume) to the 100 V

audio cable.

3) After connecting the cables, mount the speaker to

the wall with the two supplied dowels ( 8 mm) and∅

screws and then place the screw head covers.

4) When connecting several speakers, make sure that

all speakers have the same polarity.

Subject to technical modification.

Colour of

Conductor Power Rating Impedance

white common connection

yellow 15 W 666 Ω

red 7.5 W 1.33 kΩ

black 3.75 W 2.67 kΩ

ESP-152/WS Best.-Nr. 16.2150

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

D A CH

Technische Daten Specifications ESP-152/WS

Nennbelastbarkeit Power rating 15/7,5/3,75 WRMS

Frequenzbereich Frequency range 100 – 20 000 Hz

Abmessungen Dimensions 320 × 240 × 85 mm

Gewicht Weight 2 kg

Haut-parleur

Public Adress mural

Veuillez lire la présente notice avec attention avant

lʼinstallation et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités dʼutilisation

Ce haut-parleur mural avec boîtier protégé contre les

jets de ballons, est spécialement conçu pour une utili-

sation dans des installations de Public Adress fonc-

tionnant en ligne 100 V. Il dispose dʼun système

coaxial 2 voies et propose une qualité sonore et de

réalisation de grande valeur.

2 Conseils importants dʼutilisation

Le haut-parleur répond à toutes les directives néces-

saires de lʼUnion européenne et porte donc le symbole

GLʼappareil nʼest conçu que pour une utilisation en

intérieur. Protégez-le des éclaboussures, de tout

type de projections dʼeau, dʼune humidité élevée de

lʼair et de la chaleur (température ambiante admissi-

ble 0 – 40 °C).

GPour le nettoyage, utilisez uniquement un chiffon

sec et doux, en aucun cas de produits chimiques ou

dʼeau.

GNous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si le haut-

parleur est utilisé dans un but autre que celui pour

lequel il a été conçu, sʼil nʼest pas correctement ins-

tallé, branché ou sʼil y a surcharge ; en outre, la

garantie deviendrait caduque.

3 Installation

1) Eteignez lʼintégralité de lʼinstallation Public Adress

avant dʼeffectuer le branchement du haut-parleur

AVERTISSEMENT Pendant le fonctionnement, une

tension de contact dangereuse

jusquʼà 100 V est présente au

câble de branchement.

Seul un personnel qualifié peut

effectuer lʼinstallation.

Faites attention à la charge de lʼamplificateur PA par

les haut-parleurs. Une surcharge peut endommager

lʼamplificateur. La somme des puissances de lʼen-

semble des haut-parleurs reliés ne doit pas dépasser

la puissance de lʼamplificateur.

Lorsque le haut-parleur est définitivement

retiré du service, vous devez le déposer dans

une usine de recyclage adaptée pour contri-

buer à son élimination non polluante.

pour que le câble audio 100 V de lʼamplificateur

Public Adress ne soit pas porteur de tension.

2) Reliez le câble du haut-parleur au câble audio

100 V de lʼamplificateur Public Adress : reliez le

conducteur blanc et un des conducteurs de couleur

différente correspondant à la puissance nominale

(volume) souhaitée, au câble audio 100 V.

3) Une fois les câbles branchés, montez le haut-par-

leur avec les deux chevilles ( 8 mm) et vis livrées∅

sur le mur puis placez les caches des têtes de vis.

4) Si vous branchez plusieurs haut-parleurs, veillez à

que quʼils aient tous la même polarité.

Tout droit de modification réservé.

Couleur du

conducteur

Puissance

nominale Impédance

blanc branchement commun

jaune 15 W 666 Ω

rouge 7,5 W 1,33 kΩ

noir 3,75 W 2,67 kΩ

Diffusore PA da parete

Vi preghiamo di leggere attentamente le presenti istru-

zioni prima dellʼinstallazione e di conservarle per un

uso futuro.

1 Possibilità dʼimpiego

Questo diffusore da parete con cassa resistente al lan-

cio di palloni è stato realizzato particolarmente per

lʼimpiego in impianti di sonorizzazione che funzionano

con uscita audio 100 V. Dispone di un sistema coas-

siale a 2 vie e si distingue per lʼalta qualità del suono

e della lavorazione.

2 Avvertenze importanti per lʼuso

Il diffusore è conforme a tutte le direttive richieste del-

lʼUE e pertanto porta la sigla .

GIl diffusore è previsto solo per lʼuso allʼinterno di

locali. Proteggerlo dallʼacqua gocciolante e dagli

spruzzi dʼacqua, da alta umidità dellʼaria e dal calore

(temperatura dʼimpiego ammessa fra 0 °C e 40 °C).

GPer la pulizia usare solo un panno morbido, asciutto;

non impiegare in nessun caso prodotti chimici o

acqua.

GNel caso dʼuso improprio, di montaggio non a regola

dʼarte, di collegamento sbagliato o di sovraccarico

del diffusore, non si assume nessuna responsabilità

per eventuali danni consequenziali a persone o a

cose e non si assume nessuna garanzia per il diffu-

sore.

3 Installazione

1) Prima di effettuare il collegamento dellʼaltoparlante,

occorre spegnere completamente lʼimpianto PA,

AVVERTIMENTO Durante il funzionamento, nel

cavo di collegamento è presente

una tensione fino a 100 V, perico-

losa in caso di contatto.

Lʼinstallazione deve essere ese-

guita solo da personale specializ-

zato.

Tener presente anche la potenza dellʼamplificatore

PA rispetto agli altoparlanti. Un sovraccarico può

danneggiare lʼamplificatore! La somma delle potenze

di tutti gli altoparlanti collegati non deve superare la

potenza dellʼamplificatore.

Se si desidera eliminare il diffusore definiti-

vamente, consegnarlo per lo smaltimento ad

unʼistituzione locale per il riciclaggio.

affinché la linea audio 100 V dallʼamplificatore PA

sia esente di tensione!

2) Collegare i conduttori dellʼaltoparlante con lʼuscita

audio 100 V dellʼamplificatore PA: collegare il con-

duttore bianco e uno dei conduttori colorati che cor-

risponde alla potenza nominale desiderata

(volume) con lʼuscita audio 100 V.

3) Dopo il collegamento dei cavi montare il diffusore

alla parete servendosi dei due tasselli ( 8 mm) e∅

delle viti in dotazione e quindi sistemare i copriviti.

4) Collegando più diffusori fare attenzione allʼidentica

polarità di tutti gli altoparlanti.

Con riserva di modifiche tecniche.

Colore

conduttore

Potenza

nominale Impedenza

bianco contatto comune

giallo 15 W 666 Ω

rosso 7,5 W 1,33 kΩ

nero 3,75 W 2,67 kΩ

ESP-152/WS Best.-Nr. 16.2150

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Caractéristiques techniques Dati tecnici ESP-152/WS

Puissance nominale Potenza nominale 15/7,5/3,75 WRMS

Bande passante Gamma di frequenze 100 – 20 000 Hz

Dimensions Dimensioni 320 × 240 × 85 mm

Poids Peso 2 kg

B CH

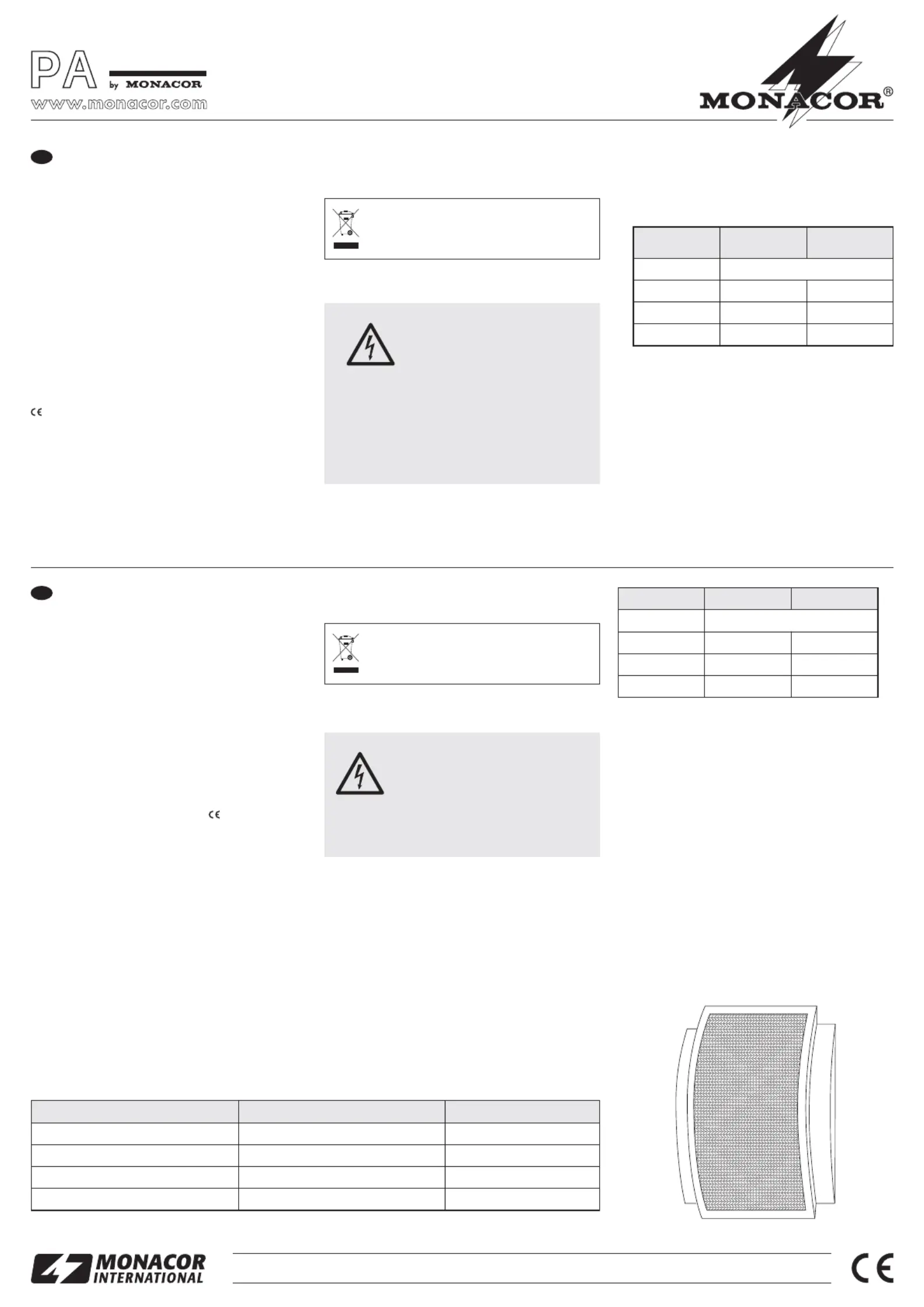

Altavoz de Pared para Megafonía

Lea atentamente estas instrucciones de funciona-

miento antes de la instalación y guárdelas para poste-

riores usos.

1 Aplicaciones

Este altavoz de pared con una carcasa protegida con-

tra golpes está diseñado especialmente para aplica-

ciones en sistemas de megafonía con línea de 100 V.

Está equipado con un sistema coaxial de 2 vías y se

distingue por una excelente calidad de fabricación y

excelente sonido.

2 Notas Importantes

El altavoz cumple con todas las directivas requeridas

por la UE y por lo tanto está marcado con el símbolo

GEl altavoz está adecuado para utilizarlo sólo en inte-

riores. Proteja el aparato de goteos y de salpicadu-

ras, de la elevada humedad del aire y del calor (tem-

peratura ambiente admisible: 0 – 40 ºC).

GUtilice sólo un paño suave y seco para la limpieza;

no utilice nunca ni agua ni productos químicos.

GNo podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material pro-

ducido si se utiliza el altavoz para fines diferentes a

los originalmente concebidos, si no se instala o

conecta correctamente, o si se sobrecarga.

3 Instalación

1) Antes de la conexión del altavoz, desconecte el sis-

tema de megafonía completamente de modo que

el cable de audio de 100 V del amplificador de

megafonía no contenga ningún voltaje.

ADVERTENCIA Durante el funcionamiento, existe

el peligro de contacto con un vol-

taje de hasta 100 V en la conexión

del cable.

La instalación tiene que llevarse a

cabo sólo por el persona cualifi-

cado.

Observe la carga del amplificador de megafonía

mediante los altavoces. Una sobrecarga puede

dañar el amplificador. La potencia total de todos los

altavoces conectados no puede sobrepasar la poten-

cia del amplificador.

Si va a poner el altavoz definitivamente fuera

de servicio, llévelo a la planta de reciclaje

más cercana para que su eliminación no sea

perjudicial para el medioambiente.

2) Conecte el cable del altavoz al cable de audio de

100 V del amplificador de megafonía: Conecte el

conductor blanco y uno de los otros conductores

coloreados que corresponda con el nivel de poten-

cia deseado (volumen) al cable de audio de 100 V.

3) Después de conectar los cables, monte el altavoz

en la pared con las dos clavijas entregadas

(∅8 mm) y los tornillos y luego coloque las fundas

de los tornillos.

4) Cuando conecte varios altavoces, asegúrese de

que todos los altavoces tienen la misma polaridad.

Sujeto a modificaciones técnicas.

Color del

Conducto

Nivel de

potencia Impedancia

blanco conexión común

amarillo 15 W 666 Ω

rojo 7,5 W 1,33 kΩ

negro 3,75 W 2,67 kΩ

Głośnik naścienny PA

Przed rozpoczęciem instalacji proszę dokładnie zapo-

znać się z niniejszą instrukcją i zachować ją do

wglądu.

1 Zastosowanie

Niniejszy głośnik wyposażony jest w solidną metalową

obudowę, odporną na uderzenia np. piłką. Przezna-

czony jest do pracy w systemach PA w technice 100 V.

Wyposażony jest w 2-drożny koaksjalny system,

charakteryzujący się wysoką jakością dźwięku.

2 Środki bezpieczeństwa

Głośnik spełnia wszystkie wymagania norm UE dzięki

temu został oznaczony symbolem .

GGłośnik przeznaczony jest tylko do zastosowań

wewnętrznych. Należy chronić go przez wodą, dużą

wilgotnością oraz wysokimi temperaturami (dopusz-

czalny zakres 0 – 40 °C).

GDo czyszczenia należy używać suchej i miękkiej

ściereczki, nie używać wody ani środków chemicz-

nych.

GProducent i dostawca nie ponoszą odpowiedzialno-

ści za powstałe szkody: uszkodzenia sprzętu bądź

obrażenia użytkownika, jeżeli głośnik był używany

niezgodnie z przeznaczeniem, niepoprawnie zain-

stalowany, podłączony lub przeciążony.

3 Montaż

1) Przed przystąpieniem do podłączania głośników

należy odłączyć zasilanie całego systemu PA, aby

kabel głośnikowy 100 V nie znajdował się pod

napięciem!

2) Podłączyć głośnik do kabla głośnikowego 100 V:

białą żyłę oraz jedną z pozostałych, w zależności

od żądanej mocy (głośności) głośnika.

UWAGA W czasie pracy, na złączach występuje

niebezpieczne wysokie napięcie 100 V.

Instalacja powinna być wykonywana

wyłącznie przez przeszkolony personel!

Należy zwrócić uwagę na obciążenie wzmacniacza

przez głośniki. Przeciążenie wzmacniacza spowo-

duje jego uszkodzenie! Sumaryczna moc głośników

nie może przekraczać mocy wzmacniacza.

Jeśli głośnik nie będzie już więcej używany,

wskazane jest przekazanie go do miejsca

utylizacji odpadów, aby został zniszczony

bez szkody dla środowiska.

3) Po podłączeniu głośnika, zamontować go na ścia-

nie za pomocą dwóch dołączonych kołków rozpo-

rowych ( 8 mm).∅

4) Przy podłączaniu kilku głośników, należy zwrócić

uwagę, aby wszystkie głośniki miały jednakową

polaryzację.

Z zastrzeżeniem możliwości zmian.

Kolor żyły Moc Impedancja

biała wspólne podłączenie

żółta 15 W 666 Ω

czerwona 7,5 W 1,33 kΩ

czarna 3,75 W 2,67 kΩ

ESP-152/WS Best.-Nr. 16.2150

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Especificaciones Specyfikacja ESP-152/WS

Potencia Moc znamionowa 15/7,5/3,75 WRMS

Banda pasante Pasmo przenoszeni 10 – 20 000 Hz

Dimensiones Wymiary 320 × 240 × 85 mm

Peso Waga 2 kg

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	ESP-152/WS

Behöver du hjälp?

Om du behöver hjälp med Monacor ESP-152/WS ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

högtalare Monacor Manualer

Monacor TXA-1022CD Bruksanvisning

8 Januari 2025

Monacor GLS-301/GR Bruksanvisning

7 Januari 2025

Monacor SL-250WS/EN Bruksanvisning

23 September 2024

Monacor SL-150SW/EN Bruksanvisning

23 September 2024

Monacor SL-250SW/EN Bruksanvisning

23 September 2024

Monacor SL-150WS/EN Bruksanvisning

23 September 2024

Monacor ETS-515TW/SW Bruksanvisning

6 September 2024

Monacor EDL-530EN/SW Bruksanvisning

6 September 2024

Monacor DN-1218 AX Bruksanvisning

5 September 2024

Monacor MKA-50SET Bruksanvisning

5 September 2024

högtalare Manualer

Nyaste högtalare Manualer

Alto ELVIS 15.2XL Bruksanvisning

16 Januari 2025

Alto PS 4L Bruksanvisning

16 Januari 2025

Alto MS8 Bruksanvisning

16 Januari 2025

Alto OEX900 Bruksanvisning

16 Januari 2025

Alto Tourmax SXA18 Bruksanvisning

16 Januari 2025

Alto MS12SA Bruksanvisning

16 Januari 2025

Alto PS 5L Bruksanvisning

16 Januari 2025

Alto Micro 4 Bruksanvisning

16 Januari 2025

Alto MS8MA Bruksanvisning

16 Januari 2025

Karma BM 115RX Bruksanvisning

16 Januari 2025
