ESP-215/WS Bestell-Nr. • Order No. 19.9990

ESP-230/WS Bestell-Nr. • Order No. 19.0010

ESP-250/WS Bestell-Nr. • Order No. 16.2780

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

ESP-2x WSx/

Be st.-Nr. 1x.xxx0

IP65

Ω

PA Speaker System for

100 V Operation or 8 Ω Operation

These instructions are intended for installers

with sufﬁcient knowledge in 100 V technology

for PA applications. Please read the instructions

carefully prior to installation and keep them for

later reference.

1 Applications

This speaker system for wall mounting is especially

designed for applications in PA systems. It is equipped

with a transformer for operation in 100 V systems, but

it can also directly be connected to a low-impedance

ampliﬁer output. The connected load is matched via a

rotary switch. As a 2-way system, the speaker system

can be used for speech and music reproduction. Due

to its weatherproof cabinet (IP 65), it is also suitable

for outdoor use.

2 Important Notes

The speaker system corresponds to all relevant direc-

tives of the EU and is therefore marked with .

•

Protect the speaker system against extremely high

and low temperatures (admissible ambient temper-

ature range −20 °C to +50 °C).

•

For cleaning only use a soft cloth, dry or slightly

damp; never use chemicals or aggressive deter-

gents.

•

No guarantee claims for the speaker system and no

liability for any resulting personal damage or mate-

rial dam age will be accepted if the speaker system

is used for other purposes than originally intended,

if it is not expertly mounted or correctly connected,

or if it is overloaded.

If the speaker system is to be put out of

operation deﬁnitively, take it to a local

recycling plant or a disposal which is not

harmful to the environment.

3 Mounting

Use the mounting bracket to screw the speaker to

a suitable place on the wall or ceiling. To adjust the

speaker, release the locking screws of the bracket, turn

the speaker accordingly, then retighten the screws.

4 Installation

WARNING During operation in 100 V systems,

there is a hazard of contact with a

voltage of up to 100 V at the speaker

cable. The installation must be made by

skilled personnel only.

Observe the load of the PA ampliﬁer by the speakers.

An overload may damage the ampliﬁer! The total

power of all speakers connected must not exceed

the ampliﬁer power.

1) Before installing the speaker system, switch off the

PA ampliﬁer completely so that the speaker cable

will not carry any voltage!

2) Use a screwdriver to adjust the desired rated

power for 100 V operation at the rotary switch (a)

or select the position “8 Ω” for directly operating

the speaker at a low-impedance ampliﬁer output.

(Set the switch to the left stop, then turn it back

for the corresponding number of lock-in positions

according to the marking.)

CAUTION!

Never use the speaker in a 100 V system

when the position “8 Ω” has been selected. The

speaker and possibly the ampliﬁer will be damaged.

3) Remove the protecting cap from the terminals (b)

and guide the cable through the hole in the pro-

tecting cap. Connect the cable to the terminals

and replace the protecting cap. When connecting

multiple speakers, make sure that all speakers have

the same polarity and that the PA ampliﬁer will not

be overloaded.

4) Align the speaker system in an optimum way to

the speaker zone.

Subject to technical modiﬁcation.

ELA-Lautsprecherbox für 100-V-

oder 8-Ω-Betrieb

Diese Anleitung richtet sich an Installateure,

die ausreichende Fachkenntnisse in der 100-V-

Beschallungstechnik besitzen. Bitte lesen Sie die

Anleitung vor der Installation gründlich durch

und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprecherbox zur Wandmontage ist speziell

für den Einsatz in Beschallungsanlagen konzipiert. Sie

ist mit einem Übertrager für den Betrieb in 100-V-

Anlagen ausgestattet, kann aber auch direkt an einen

niederohmigen Verstärkerausgang angeschlossen

werden. Die Anpassung der Anschlussleistung erfolgt

über einen Drehschalter. Als 2-Wege-System ist die

Lautsprecherbox für Sprach- und Musikwiedergabe

geeignet. Durch das wetterfestes Gehäuse (IP 65) ist

sie auch für Außeninstallationen verwendbar.

2 Wichtige Hinweise

Die Lautsprecherbox entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Schützen Sie die Lautsprecherbox vor großer Hitze

und Kälte (zulässiger Einsatztemperaturbereich

−20 °C bis +50 °C).

•

Verwenden Sie zum Reinigen nur ein trockenes,

oder angefeuchtetes, weiches Tuch, auf keinen Fall

aggressive Reinigungsmittel oder Chemikalien.

•

Wird die Lautsprecherbox zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen oder

überlastet, kann keine Haftung für daraus resul-

tierende Sach- oder Personenschäden und keine

Garantie für die Lautsprecherbox übernommen

werden.

Soll die Lautsprecherbox endgültig aus dem

Betrieb genommen werden, übergeben Sie

sie zur umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

3 Montage

Den Lautsprecher mit dem Montagebügel an geeig-

neter Stelle der Wand bzw. Decke festschrauben. Zum

Ausrichten die Feststellschrauben des Bügels lösen,

den Lautsprecher entsprechend schwenken und die

Schrauben wieder festziehen.

4 Installation

WARNUNG Beim Betrieb in 100-V-Anlagen liegt

berührungsgefährliche Spannung bis

100 V an der Lautsprecherleitung an.

Die Installation darf nur durch Fachper-

sonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe der Leistungen

aller angeschlossenen Lautsprecher darf die Ver-

stärkerleistung nicht überschreiten.

1) Vor der Installation der Lautsprecherbox den

ELA-Verstärker ausschalten, damit die Lautspre-

cherleitung spannungsfrei ist!

2) Mit einem Schraubendreher am Drehschalter (a) die

gewünschte Nennleistung für den 100-V-Betrieb

einstellen bzw. die Position „8 Ω“ wählen, wenn

der Lautsprecher direkt an einem niederohmigen

Verstärkerausgang betrieben werden soll. (Den

Schalter auf Linksanschlag drehen und dann gemäß

der Beschriftung die entsprechende Anzahl Rastun-

gen auf die gewünschte Position zurückdrehen.)

VORSICHT! In der Position „8 Ω“ den Lautsprecher

auf keinen Fall in einer 100-V-Anlage betreiben.

Der Lautsprecher und eventuell auch der Verstärker

werden beschädigt.

3) -Die Schutzkappe der Anschlussklemmen (b) abneh

men und das Kabel durch das Loch in der Schutz-

kappe führen. Das Kabel an die Klemmen anschlie-

ßen und die Schutzkappe wieder aufsetzen. Beim

Anschluss von mehreren Lautsprechern darauf ach-

ten, dass die Lautsprecher alle gleich gepolt werden

und dass der ELA-Verstärker nicht überlastet wird.

4) -Die Lautsprecherbox optimal auf den zu beschal

lenden Bereich ausrichten.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations ESP-215 / WS ESP-230 / WS ESP-250 / WS

Nennbelastbarkeit Power rating 100 V : 15 / 10 / 5 / 2,5 / 1,5 W

8 Ω: 30 W

100 V : 30 / 20 / 10 / 5 / 2,5 W

8 Ω: 50 W

100 V : 50 / 40 / 30 / 20 / 10 W

8 Ω: 50 W

Musikbelastbarkeit Music power load 60 W 100 W 100 W

Kennschalldruck (1 W/1 m) SPL (1 W/1 m) 90 dB 92 dB 92 dB

Frequenzbereich Frequency range 100 – 20 000 Hz 80 – 20 000 Hz 80 – 20 000 Hz

Gehäuseschutzart Protective class of housing IP 65 IP 65 IP 65

Abmessungen (B × H × T) Dimensions (W × H × D) 98 × 195 × 105 mm 157 × 260 × 170 mm 157 × 260 × 170 mm

Gewicht Weight 0,85 kg 1,8 kg 2,5 kg

Anschluss Connection Lautsprecher-Klemmanschluss • spring-loaded speaker terminal

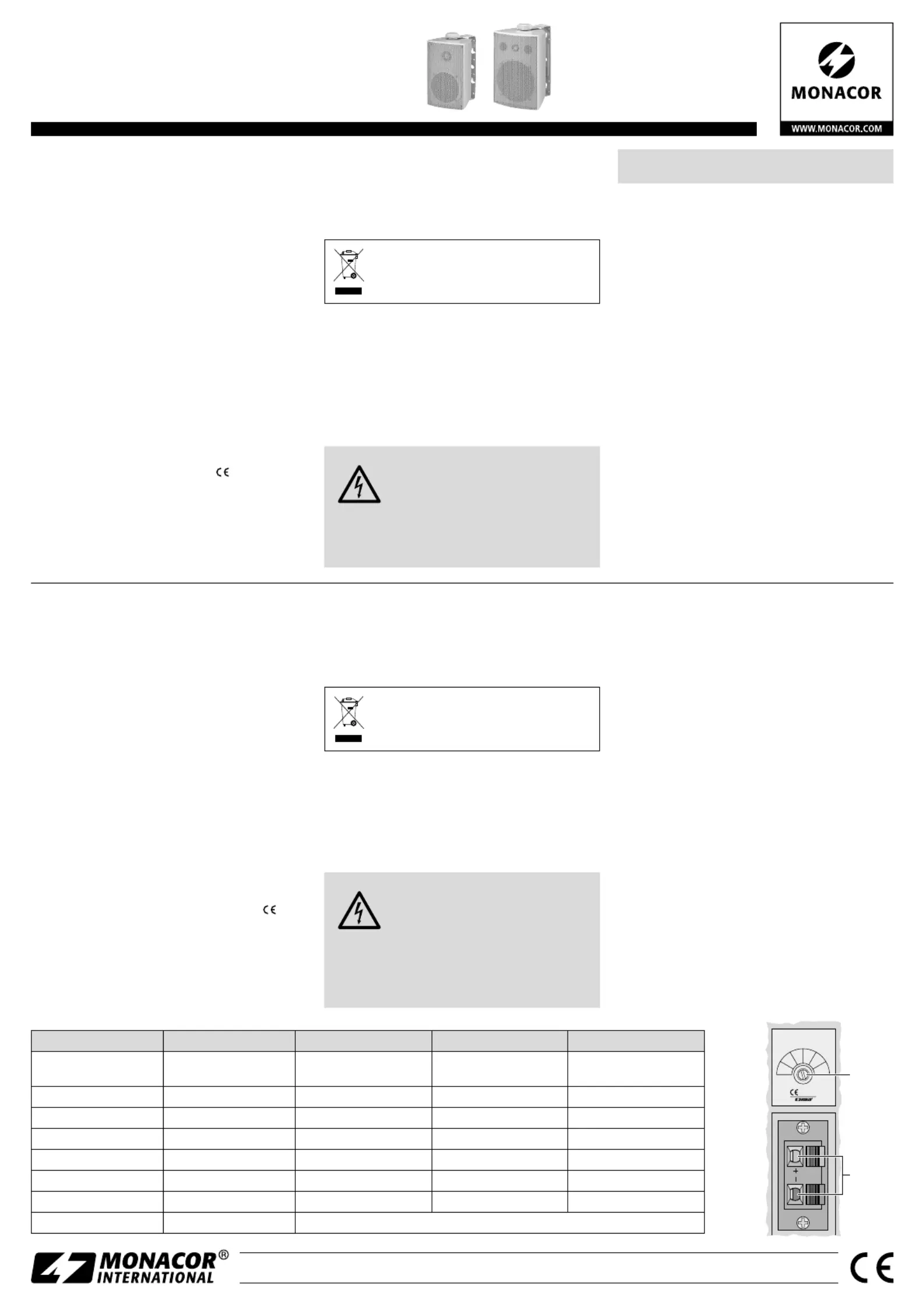

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

ESP-2x WSx/

Be st.-Nr. 1x.xxx0

IP65

Ω

Cassa acustica PA per 100 V o 8 Ω

Queste istruzioni sono rivolte agli installatori che

possiedono delle conoscenze speciﬁche sufﬁcienti

della tecnica di sonorizzazione a 100 V. Vi preghiamo

di leggerle attentamente prima dell‘installazione e di

conservarle per un uso futuro.

1 Possibilità d’impiego

Questa cassa acustica per montaggio alla parete è

stata realizzata specialmente per l’impiego in impianti

di sonorizzazione. È equipaggiata con un trasforma-

tore per il funzionamento in impianti con uscita audio

100 V, p2-ma può essere collegata anche con un’uscita a

bassa impedenza dell’ampliﬁcatore. L’adattamento al

tipo di collegamento avviene con un selettore. Come

sistema a 2 vie, la cassa acustica è adatto per la ripro-

duzione sia di musica che di lingua parlata. Grazie al

contenitore resistente alle intemperie (IP 65) è utilizza-

bile anche per installazioni all’aperto.

2 Avvertenze importanti

La cassa acustica è conforme a tutte le direttive rile-

vanti dell’UE e pertanto porta la sigla .

•

Proteggere l’altoparlante da grande caldo e freddo

(temperatura d’impiego ammessa fra −20 °C a

+50 °C).

•

Per la pulizia usare solo un panno morbido, asciutto

o leggermente inumidito; non impiegare in nessun

caso prodotti chimici o detergenti aggressivi.

•

Nel caso d’uso improprio, di montaggio sbagliato, di

collegamenti sbagliati o di sovraccarico della cassa

acustica, non si assume nessuna responsabilità per

eventuali danni consequenziali a persone o a cose e

non si assume nessuna garanzia per la cassa acustica.

Se si desidera eliminare la cassa acustica

deﬁnitivamente, consegnarla per lo smal-

timento ad un’istituzione locale per il

riciclaggio.

3 Montaggio

Avvitare la cassa in un punto adatto della parete o

del sofﬁtto servendosi della staffa di montaggio. Per

orientare l’altoparlante allentare le viti di bloccaggio

della staffe, girare l’altoparlante secondo necessità e

stringere di nuovo le viti.

4 Installazione

AVVERTIMENTO

Durante il funzionamento in impianti

a 100 V, nel cavo per altoparlanti è

presente una tensione ﬁno a 100 V,

pericolosa in caso di contatto. L’instal-

lazione deve essere eseguita solo da

personale specializzato.

Tener presente anche il carico dell’ampliﬁcatore PA

da parte degli altoparlanti. Un sovraccarico può

danneggiare l’ampliﬁcatore! La somma delle po-

tenze di tutti gli altoparlanti collegati non deve su-

perare la potenza dell’ampliﬁcatore.

1) -Prima dell’installazione della cassa acustica, spe

gnere l’ampliﬁcatore PA perché la linea per alto-

parlanti sia completamente esente da tensione!

2) Con l’aiuto di un cacciavite, impostare sul selettore

(a) la potenza nominale desiderata per il funzio-

namento a 100 V; altrimenti scegliere la posizione

“8 Ω” se l’altoparlante deve funzionare diretta-

mente con l’uscita a bassa impedenza di un ampli-

ﬁcatore. (Girare il selettore a sinistra ﬁno all’arresto

e quindi riportarlo di vari scatti nella posizione de-

siderata come risulta dalla scritta.)

ATTENZIONE!

In posizione “8 Ω”, non usare

in nessun caso l’altoparlante in un impianto con

uscita audio 100 V. L’altoparlante e eventualmente

anche l’ampliﬁcatore subiranno dei danni.

3) Togliere la copertura dei morsetti (b) e fare passare il

cavo attraverso il passacavo della copertura. Colle-

gare il cavo con i morsetti e rimettere la copertura.

Nel caso di collegamento di più altoparlanti fare

attenzione all’identica polarità degli altoparlanti e

di non sovraccaricare l’ampliﬁcatore PA.

4) Orientare l’altoparlante in modo ottimale verso la

zona da sonorizzare.

Con riserva di modiﬁche tecniche.

ESP-215/WS Réf. num. • Codice 19.9990

ESP-230/WS Réf. num. • Codice 19.0010

ESP-250/WS Réf. num. • Codice 16.2780

Enceinte Public Adress pour

fonctionnement 100 V ou 8 Ω

Cette notice s’adresse aux installateurs possédant

des connaissances sufﬁsantes en technique de

sonorisation ligne 100 V. Veuillez lire la présente

notice avec attention avant l‘installation et conser-

vez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d’utilisation

Cette enceinte pour montage mural est spécialement

conçue pour une utilisation dans des installations de

sonorisation. Elle est dotée d’un transformateur pour

fonctionnement dans des installations 100 V, elle peut

également être directement reliée à une sortie ampliﬁ-

cateur basse impédance. L’adaptation de la puissance

de branchement s’effectue via un sélecteur rotatif. En

tant que système 2 voies, l’enceinte est adaptée pour

une restitution de discours et musique. Grâce à son

boîtier étanche (IP 65), elle est également utilisable

pour des installations en extérieur.

2 Conseils importants

L‘enceinte répond à toutes les directives nécessaires

de l’Union européenne et porte donc le symbole .

•

Protégez l’enceinte d’une chaleur et d’un froid

élevés (plage de température de fonctionnement

autorisée −20 °C à +50 °C).

•

Pour le nettoyage, utilisez un chiffon doux, sec

ou légèrement humide, en aucun cas de produits

chimiques ou détergents agressifs.

•

Nous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si l‘enceinte

est utilisée dans un but autre que celui pour lequel

elle a été conçue, si elle n’est pas correctement ins-

tallée ou branchée, ou s’il y a surcharge; en outre,

la garantie deviendrait caduque.

Lorsque l‘enceinte est déﬁnitivement retireé

du service, vous devez la déposer dans une

usine de recyclage adaptée pour contribuer

à son élimination non polluante.

3 Montage

Vissez l’enceinte avec l’étrier de montage à l’endroit

adapté sur le mur ou au plafond. Pour l’orienter, des-

serrez les vis de verrouillage de l’étrier, orientez en

conséquence l’enceinte puis revissez les vis.

4 Installation

AVERTISSEMENT Pendant le fonctionnement dans

des installations 100 V, une tension

de contact dangereuse jusqu’à

100 V est présente au câble haut-

parleur. Seul un personnel qualiﬁé

peut effectuer l’installation.

Faites attention à la charge de l’ampliﬁcateur PA par

les haut-parleurs. Une surcharge peut endommager

l’ampliﬁcateur. La somme des puissances de l’en-

semble des enceintes reliées ne doit pas dépasser la

puissance de l’ampliﬁcateur.

1) -Avant d’installer l’enceinte, éteignez l’ampliﬁca

teur Public Adress pour que le câble haut-parleur

ne soit pas porteur de tension !

2) Avec un tournevis, réglez sur le sélecteur rotatif (a)

la puissance nominale voulue pour un fonction-

nement 100 V, ou choisissez la position «8 Ω» si

l’enceinte doit fonctionner directement à une sortie

ampliﬁcateur basse impédance. (Tournez le sélec-

teur sur la butée de gauche ; ensuite, en fonction du

repérage, tournez dans l’autre sens sur le nombre

correspondant de positions d’enclenchement).

ATTENTION !

En position «8 Ω», ne faites pas

fonctionner l’enceinte dans une installation 100 V.

L’enceinte et éventuellement l’ampliﬁcateur pour-

raient être endommagés.

3) -Retirez le cache de protection des bornes de bran

chement (b) et faites passer le câble via le trou dans

le cache de protection. Reliez le câble aux bornes et

replacez le cache. Si plusieurs enceintes sont bran-

chées, veillez à ce que toutes les enceintes aient

la même polarité et à ce que l’ampliﬁcateur Public

Adress ne soit pas en surcharge.

4) Pour terminer, orientez le haut-parleur de manière

optimale vers la zone à sonoriser.

Tout droit de modiﬁcation réservé.

FrançaisItaliano

CARTONS ET EMBALLAGE

PAPIER À TRIER

Caractéristiques techniques Dati tecnici ESP-215 / WS ESP-230 / WS ESP-250 / WS

Puissance nominale Potenza nominale 100 V : 15 / 10 / 5 / 2,5 / 1,5 W

8 Ω: 30 W

100 V : 30 / 20 / 10 / 5 / 2,5 W

8 Ω: 50 W

100 V : 50 / 40 / 30 / 20 / 10 W

8 Ω: 50 W

Puissance musique Potenza musicale 60 W 100 W 100 W

Pression sonore nominale (1 W/1 m) Pressione sonora nominale (1 W/1 m) 90 dB 92 dB 92 dB

Bande passante Gamma di frequenze 100 – 20 000 Hz 80 – 20 000 Hz 80 – 20 000 Hz

Classe de protection du boîtier Grado di protezione del contenitore IP 65 IP 65 IP 65

Dimensions (l × h × p) Dimensions (l × h × p) 98 × 195 × 105 mm 157 × 260 × 170 mm 157 × 260 × 170 mm

Poids Peso 0,85 kg 1,8 kg 2,5 kg

Branchement Collegamento borne à pince pour haut-parleur • morsettiera per altoparlanti

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

ESP-2x WSx/

Be st.-Nr. 1x.xxx0

IP65

Ω

Zestawy głośnikowe PA do

pracy 100 V oraz 8 Ω

Niniejsza instrukcja przeznaczona jest instalato-

rów posiadających wiedzę w zakresie systemów

PA pracujących w technice 100 V. Przed rozpo-

częciem użytkowania proszę zapoznać się z

instrukcją, a następnie zachować ją do wglądu.

1 Zastosowanie

Zestaw ten jest przeznaczony do zastosowań w sys-

temach PA. Wyposażony jest w transformator, który

umożliwia pracę w systemach 100 V, ale może być

także podłączony do wyjść niskoimpedancyjnych

wzmacniacza. Moc zestawu jest regulowana za

pomocą obrotowego przełącznika. Zestaw jest ukła-

dem dwudrożnym, dodatkowy głośnik wysokoto-

nowy poprawia reprodukcję wysokich tonów. Zestaw

posiada wodoodporną obudowę (IP 65), dlatego też

można montować go na zewnątrz.

2 Środki bezpieczeństwa

Głośnik spełnia wszystkie wymagania norm UE dzięki

temu został oznaczony symbolem .

•

Głośnik należy chronić przed bardzo niską lub wy-

soka temperaturą (temperaturą otoczenia owinna

wynosić od −20 °C do +50 °C).

•

Do czyszczenia używać tylko miękkiej, suchej lub

lekko wilgotnej szmatki. Nie używać żadnych sil-

nych detergentów lub chemikaliów.

•

Producent i dostawca nie ponoszą odpowiedzialno-

ści za powstałe szkody: uszkodzenia sprzętu bądź

obrażenia użytkownika, jeżeli głośnik był używany

niezgodnie z przeznaczeniem, niepoprawnie zain-

stalowany, podłączony lub przeciążony.

Jeśli głośnik nie będzie już więcej używany,

wskazane jest przekazanie go do miejsca

utylizacji odpadów, aby został zniszczony

bez szkody dla środowiska.

3 Montaż

Zamontować głośnik w wymaganym miejscu (na ścia-

nie lub suﬁcie), wykorzystując uchwyt montażowy. Do

regulacji pochylenia należy najpierw poluzować śruby

blokujące w uchwycie.

4 Instalacja

UWAGA W czasie pracy na przyłączu linii wystę-

puje niebezpieczne napięcie osiągające

do 100 V. Instalacja powinna być wyko-

nywana wyłącznie przez przeszkolony

personel!

Należy zwrócić uwagę na obciążenie wzmacniacza

przez głośniki. Przeciążenie wzmacniacza spowo-

duje jego uszkodzenie! Sumaryczna moc głośni-

ków nie może przekraczać mocy wzmacniacza.

1) Przed przystąpieniem do podłączania głośników

należy odłączyć zasilanie całego systemu PA, aby

kabel głośnikowy 100 V nie znajdował się pod

napięciem!

2) Ustawić, wykorzystując śrubokręt odpowiednią

moc głośnika (obciążenia) dla pracy 100 V za po-

mocą przełącznika obrotowego (a), lub też wybrać

pozycję “8 Ω” dla pracy niskoimpedancyjnej. (Prze-

kręcić przełącznik maksymalnie w lewo, a następ-

nie na odpowiednią pozycję, według oznaczeń).

UWAGA! Po ustawieniu pozycji “8 Ω” nie wolno

podłączać zestawu głośnikowego do wzmacniacza

100 V, gdyż ulegnie on uszkodzeniu.

3) Zdjąć osłonę z terminali głośnikowych, przeciągnąć

kabel przez otwór w osłonie. Podłączyć przewód do

terminali, a następnie zamocować osłonę. Podłą-

czając kilka głośników należy zwrócić uwagę na to,

aby były one w tej samej polaryzacji oraz aby wy-

padkowe obciążenie nie przekraczało maksymal-

nego dopuszczalnego obciążenia wzmacniacza.

4) Przykręcić głośnikowy ustawiając w optymalnej

pozycji do nagłaśniającego obszaru.

Z zastrzeżeniem możliwości zmian.

ESP-215/WS Ref. Núm. Numer kat. 19.9990•

ESP-230/WS Ref. Núm. Numer kat. 19.0010•

ESP-250/WS Ref. Núm. Numer kat. 16.2780•

Recinto de Megafonía para Fun-

cionamiento en 100 V o en 8 Ω

Estas instrucciones van dirigidas a instaladores

con un conocimiento suﬁciente sobre la tecno-

logía de 100 V en aplicaciones para megafonía.

Lea atentamente estas instrucciones antes de la

instalación y guárdelas para usos posteriores.

1 Aplicaciones

Este altavoz está especialmente diseñado para aplica-

ciones en sistemas de megafonía. Está equipado con

un transformador para funcionar en sistemas de 100 V

pero también puede estar directamente conectado a

las salidas de baja impedancia de un ampliﬁcador. La

carga conectada se adapta a través de un interruptor

rotativo. Como sistema de 2 vías, el altavoz es apto

para reproducción de música y conversación. Debido

a su recinto resistente a la intemperie (IP 65), puede

utilizarse también para instalaciones exteriores.

2 Notas Importantes

El recinto cumple con todas las directivas relevantes de

la UE y por lo tanto está marcado con el símbolo .

•

Proteja el recinto de gran calor y frío (temperatura

ambiente admisible −20 °C a +50 °C).

•

Utilice sólo un paño suave y seco, o levemente

húmedo, para la limpieza; no utilice nunca ni pro-

ductos quimícos ni detergentes agresivos.

•

No podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material pro-

ducido si se utiliza el recinto para ﬁnes diferentes a

los originalmente concebidos, si no se conecta o se

instala correctamente, o si se sobrecarga.

Si va a poner el recinto fuera de servicio de-

ﬁnitivamente, llévelo a la planta de reciclaje

más cercana para que su eliminación no sea

perjudicial para el medioambiente.

3 Montaje

Utilice el soporte de montaje para atornillar el altavoz

a un lugar apropiado en la pared o el techo. Para ajus-

tar el altavoz, desatornille los tornillos de cierre del

soporte, mueve el altavoz según convenga y atornille

los tornillos.

4 Instalación

ADVERTENCIA Durante el funcionamiento en siste-

mas de 100 V hay peligro de contacto

con un voltaje de hasta 100 V en los

cables de altavoz. La instalación tiene

que llevarse a cabo sólo por el perso-

nal cualiﬁcado.

Preste atención a la carga del ampliﬁcador de me-

gafonía con los altavoces. ¡Una sobrecarga podría

dañar el ampliﬁcador! La carga total de todos los

altavoces conectados no puede exceder la potencia

del ampliﬁcador.

1) -Antes de la conexión del recinto, desconecte el sis

tema de megafonía completamente de modo que

el cable de altavoz no contenga ningún voltage.

2) Utilice un destornillador para ajustar la potencia no-

minal deseada para el funcionamiento en 100 V con

el interruptor rotativo (a) o seleccione la posición

“8 Ω” si el altavoz debe funcionar directamente

en una salida de baja impedancia del ampliﬁcador.

(Coloque el interruptor en el stop izquierdo, luego

gírelo atrás hacia el número correspondiente de las

posiciones de bloqueo según las marcas.)

¡ADVERTENCIA! No utilice nunca un altavoz que

esté en la posición “8 Ω” en un sistema de 100 V. Se

dañaría el altavoz y posiblemente el ampliﬁcador.

3) Saque la tapa de protección de los terminales (b)

y pase el cable a través del agujero de la tapa de

protección. Conecte el cable a los terminales y

coloque de nuevo la tapa de protección. Cuando

se conectan múltiples altavoces, asegúrese de que

todos los altavoces tienen la misma prioridad y el

ampliﬁcador de megafonía no se sobrecarga.

4) Ajuste el recinto de un modo óptimo hacia la zona

deseada.

Sujeto a modiﬁcaciones técnicas.

EspañolPolski

Especiﬁcaciones Dane Techniczne ESP-215 / WS ESP-230 / WS ESP-250 / WS

Potencia nominal Moc znamionowa RMS 100 V : 15 / 10 / 5 / 2,5 / 1,5 W

8 Ω: 30 W

100 V : 30 / 20 / 10 / 5 / 2,5 W

8 Ω: 50 W

100 V : 50 / 40 / 30 / 20 / 10 W

8 Ω: 50 W

Potencia musical Moc muzyczna 60 W 100 W 100 W

SPL (1 W/1 m) SPL (1 W/1 m) 90 dB 92 dB 92 dB

Rango de frecuencias Pasmo przenoszenia 100 – 20 000 Hz 80 – 20 000 Hz 80 – 20 000 Hz

Clase de protección de la carcasa Klasa szczelności obudowy IP 65 IP 65 IP 65

Dimensiones (B × H × P) Wymiary (W × H × D) 98 × 195 × 105 mm 157 × 260 × 170 mm 157 × 260 × 170 mm

Peso Waga 0,85 kg 1,8 kg 2,5 kg

Conexiones Złącza terminales de altavoz con resorte • gniazda sprężynkowe

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	ESP-250/WS

Behöver du hjälp?

Om du behöver hjälp med Monacor ESP-250/WS ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

högtalare Monacor Manualer

Monacor TXA-1022CD Bruksanvisning

8 Januari 2025

Monacor GLS-301/GR Bruksanvisning

7 Januari 2025

Monacor SL-250WS/EN Bruksanvisning

23 September 2024

Monacor SL-150SW/EN Bruksanvisning

23 September 2024

Monacor SL-250SW/EN Bruksanvisning

23 September 2024

Monacor SL-150WS/EN Bruksanvisning

23 September 2024

Monacor ETS-515TW/SW Bruksanvisning

6 September 2024

Monacor EDL-530EN/SW Bruksanvisning

6 September 2024

Monacor DN-1218 AX Bruksanvisning

5 September 2024

Monacor MKA-50SET Bruksanvisning

5 September 2024

högtalare Manualer

Nyaste högtalare Manualer

Alto ELVIS 15.2XL Bruksanvisning

16 Januari 2025

Alto PS 4L Bruksanvisning

16 Januari 2025

Alto MS8 Bruksanvisning

16 Januari 2025

Alto OEX900 Bruksanvisning

16 Januari 2025

Alto Tourmax SXA18 Bruksanvisning

16 Januari 2025

Alto MS12SA Bruksanvisning

16 Januari 2025

Alto PS 5L Bruksanvisning

16 Januari 2025

Alto Micro 4 Bruksanvisning

16 Januari 2025

Alto MS8MA Bruksanvisning

16 Januari 2025

Karma BM 115RX Bruksanvisning

16 Januari 2025
