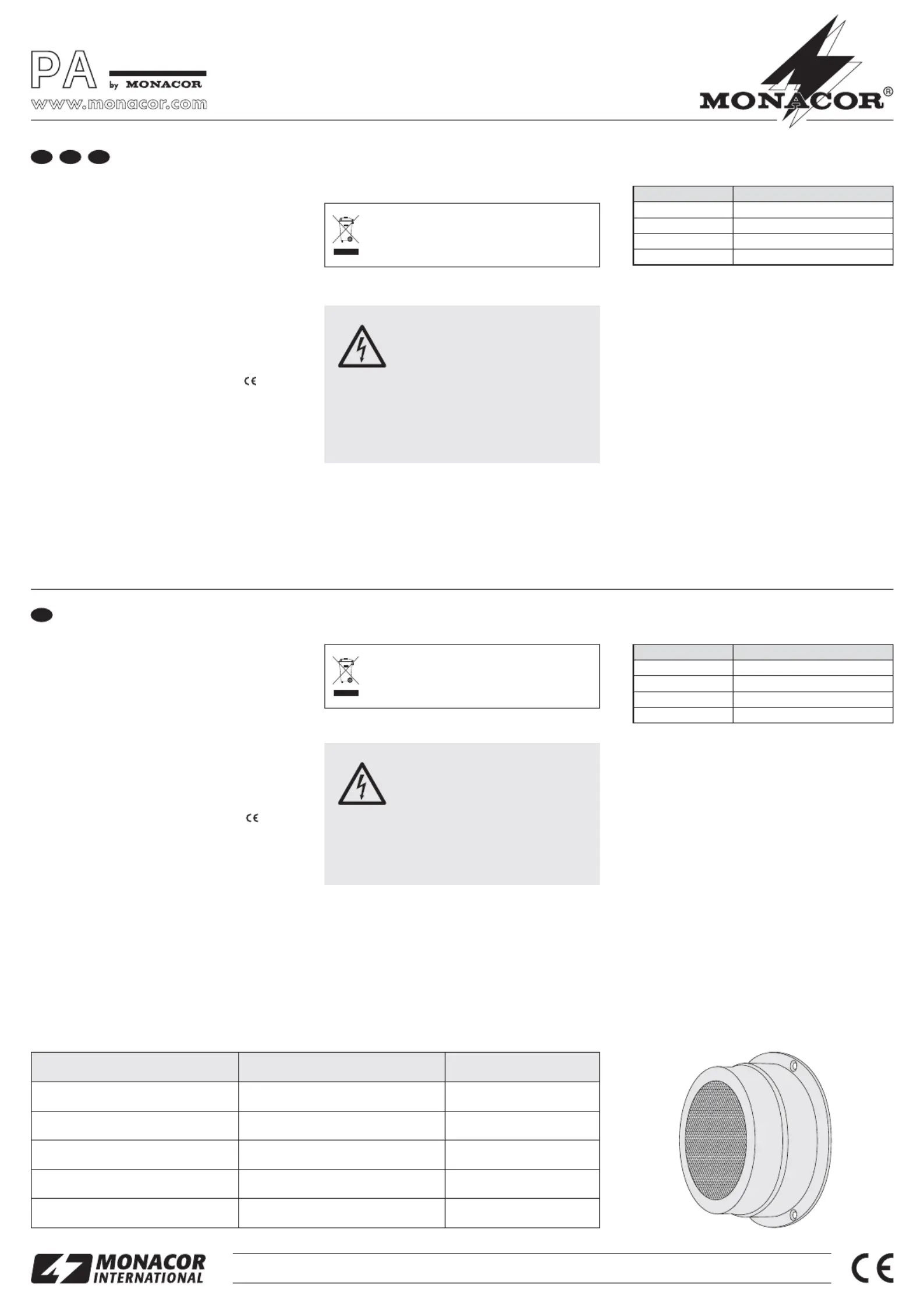

ELA-Wandlautsprecher

Bitte lesen Sie diese Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Wandlautsprecher ist speziell für den Ein-

satz in ELA-Beschallungsanlagen konzipiert, die

mit 100-V-Technik arbeiten. Die gewünschte Laut-

stärkeanpassung erfolgt durch die Auswahl der An -

schlussklemmen.

2 Wichtige Hinweise für den Gebrauch

Der Lautsprecher entspricht allen erforderlichen

Richtlinien der EU und ist deshalb mit gekenn-

zeichnet.

GVerwenden Sie den Lautsprecher nur im Innen-

bereich. Schützen Sie ihn von Tropf- und Spritz-

wasser, hoher Luftfeuchtigkeit und Hitze (zuläs-

siger Einsatztemperturbereich: 0 – 40 °C).

GVerwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, auf keinen Fall Wasser oder Che-

mikalien.

GWird der Lautsprecher zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen

oder überlastet, kann keine Haftung für daraus

resultierende Sach- oder Personenschäden und

keine Garantie für den Lautsprecher übernom-

men werden.

3 Installation

1) Vor der Installation des Lautsprechers die ELA-

Anlage komplett ausschalten, damit die Laut-

sprecherleitung spannungsfrei ist!

2) Den Lautsprecher über seinen Transformator an

den Verstärker anschließen: Die weiße Ader und

eine der anderen farbigen Adern, die der ge -

WARNUNG Im Betrieb liegt berührungsgefähr -

liche Spannung bis 100 V an der

Lautsprecherleitung des Verstärkers

an. Die Installation darf nur durch

Fachpersonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann

den Verstärker beschädigen! Die Summe der

Leistungen aller angeschlossenen Lautsprecher

darf die Verstärkerleistung nicht überschreiten.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, übergeben

Sie ihn zur umweltgerechten Entsorgung

einem örtlichen Recyclingbetrieb.

wünschten Nennbelastung (Lautstärke) ent-

spricht, mit der Lautsprecherleitung verbinden.

Beim Anschluss von mehreren Lautsprechern

darauf achten, dass die Lautsprecher alle gleich

gepolt werden (z. B. weiße Ader = Minusan-

schluss).

3) Den Lautsprecher an geeigneter Stelle der

Wand festschrauben

Änderungen vorbehalten.

Aderfarbe Nennbelastung

weiß gemeinsamer Anschluss

schwarz 1,5 W

rot 3 W

gelb 6 W

ESP-90/WS Bestell-Nr. 16.2680

PA Wall Speaker

Please read these operating instructions carefully

prior to the installation and keep them for later ref-

erence.

1 Applications

This wall speaker is especially designed for appli-

cations in PA systems operating with 100 V tech-

nique. The desired volume is matched by selecting

the connecting terminals.

2 Important Notes

The speaker corresponds to all required directives

of the EU and is therefore marked with .

GThe speaker is suitable for indoor use only. Pro-

tect it against dripping water and splash water,

high air humidity, and heat (admissible ambient

temperature range 0 – 40 °C).

GFor cleaning only use a soft, dry cloth, never use

water or chemicals.

GNo guarantee claims for the speaker and no lia-

bility for any resulting personal damage or mate-

rial damage will be accepted if the speaker is

used for other purposes than originally intended,

if it is not correctly installed or connected, or if it

is overloaded.

3 Installation

1) Prior to the installation of the speaker switch off

the PA system completely, so that the speaker

cable will not carry any voltage!

2) Connect the speaker via its transformer to the

amplifier: Connect the white core and one of the

other coloured cores which corresponds to the

WARNING During operation, there is a hazard

of contact with a voltage of up to

100 V at the speaker cable of the

amplifier. The installation must be

carried out by skilled personnel only.

Observe the load of the PA amplifier by the speak-

ers. An overload may damage the amplifier! The

total power of all speakers connected must not

exceed the amplifier power.

If the speaker is to be put out of operation

definitively, take it to a local recycling plant

for a disposal which is not harmful to the

environment.

desired power rating (volume) to the speaker

cable.

When connecting several speakers, make sure

that all speakers have the same polarity (e. g.

white core = negative connection).

3) Tightly screw the speaker at a suitable place of

the wall.

Subject to technical modification.

Colour of Core Power Rating

white common connection

black 1.5 W

red 3 W

yellow 6 W

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

D A CH

Technische Daten Specifications ESP-90 / WS

Frequenzbereich Frequency range 80 – 19 000 Hz

Nennbelastbarkeit Power rating 6/3/ 1,5 WRMS

Lautsprechergröße Speaker size ∅130 mm

Abmessungen Dimensions ∅168 mm × 72 mm

Gewicht Weight 600 g

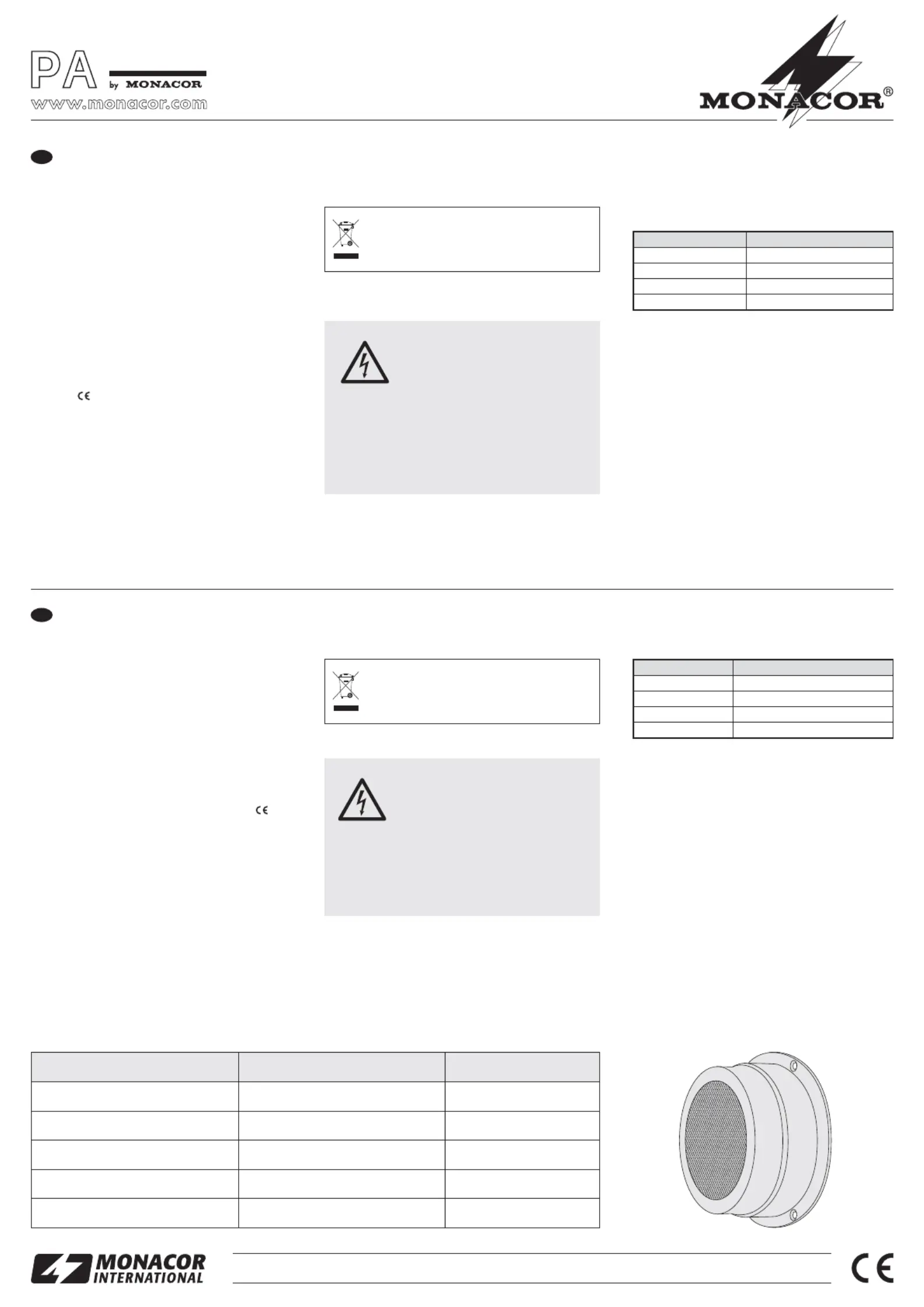

Enceinte murale

Public Adress

Veuillez lire la présente notice avec attention avant

lʼinstallation et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités dʼutilisation

Cette enceinte murale est spécialement conçue

pour une utilisation dans des installations de sono-

risation, fonctionnant en 100 V. Lʼadaptation sou-

haitée du volume sʼeffectue en sélectionnant les

bornes à pinces.

2 Conseils importants dʼutilisation

Lʼenceinte répond à toutes les directives néces-

saires de lʼUnion européenne et porte donc le sym-

bole .

GLʼenceinte nʼest conçue que pour une utilisation

en intérieur. Protégez-la des éclaboussures, de

tout type de projections dʼeau, dʼune humidité

élevée de lʼair et de la chaleur (température

ambiante admissible 0 – 40 °C).

GPour le nettoyage, utilisez uniquement un chiffon

sec et doux, en aucun cas de produits chimiques

ou dʼeau.

GNous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si

lʼenceinte est utilisée dans un but autre que celui

pour lequel elle a été conçue, si elle nʼest pas

correctement montée ou branchée ou sʼil y a

surcharge ; en outre, la garantie deviendrait ca -

duque.

3 Installation

1) Avant dʼinstaller lʼenceinte, éteignez le système

de lʼamplificateur Public Adress complètement

AVERTISSEMENT Pendant le fonctionnement, une

tension de contact dangereuse

jusquʼà 100 V est présente au

câble haut-parleur. Seul un per-

sonnel qualifié peut effectuer

lʼinstallation.

Faites attention à la charge de lʼamplificateur PA

par les haut-parleurs. Une surcharge peut en -

dommager lʼamplificateur. La somme des puis-

sances de lʼensemble des enceintes reliées ne

doit pas dépasser la puissance de lʼamplificateur.

Lorsque lʼenceinte est définitivement reti-

rée du service, vous devez la déposer dans

une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

pour que le câble haut-parleur ne soit pas por-

teur de tension !

2) Reliez lʼenceinte via son transformateur à lʼam-

plificateur : reliez le conducteur blanc et un des

conducteurs dʼune autre couleur correspondant

à la puissance nominale voulue (volume), au

câble haut-parleur.

Si vous branchez plusieurs enceintes, veillez à

ce quʼelles aient toutes la même polarité (par

exemple conducteur blanc = pôle moins).

3) Vissez lʼenceinte à lʼendroit voulu sur le mur.

Tout droit de modification réservé.

Couleur conducteur Puissance nominale

blanc branchement commun

noir 1,5 W

rouge 3 W

jaune 6 W

ESP-90/WS Bestell-Nr. 16.2680

Diffusore PA da parete

Vi preghiamo di leggere attentamente le presenti

istruzioni prima dellʼinstallazione e di conservarle

per un uso futuro.

1 Possibilità dʼimpiego

Questo diffusore da parete è stato realizzato spe-

cialmente per lʼimpiego in impianti di sonorizza-

zione che lavorano con uscita audio 100 V. Lʼadat-

tamento del volume avviene per mezzo della scelta

dei morsetti di collegamento.

2 Avvertenze importanti per lʼuso

Il diffusore è conforme a tutte le direttive richieste

dellʼUE e pertanto porta la sigla .

GUsare il diffusore solo allʼinterno di locali. Pro-

teggerlo dallʼacqua gocciolante e dagli spruzzi

dʼacqua, da alta umidità dellʼaria e dal calore

(temperatura dʼimpiego ammessa fra 0 e 40 °C).

GPer la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso prodotti

chimici o acqua.

GNel caso dʼuso improprio, di montaggio sba-

gliato, di collegamento scorretto o di sovracca-

rico del diffusore, non si assume nessuna

responsabilità per eventuali danni consequen-

ziali a persone o a cose e non si assume nes-

suna garanzia per il diffusore.

3 Installazione

1) Prima dellʼinstallazione del diffusore, spegnere

completamente lʼimpianto PA perché la linea per

altoparlanti sia completamente esente da ten-

sione!

AVVERTIMENTO Durante il funzionamento, nel

cavo per altoparlanti dellʼamplifi-

catore è presente una tensione

fino a 100 V, pericolosa in caso

di contatto. Lʼinstallazione deve

essere eseguita solo da perso-

nale specializzato.

Tener presente anche il carico dellʼamplificatore

PA da parte degli altoparlanti. Un sovraccarico

può danneggiare lʼamplificatore! La somma delle

potenze di tutti gli altoparlanti collegati non deve

superare la potenza dellʼamplificatore.

Se si desidera eliminare il diffusore defini-

tivamente, consegnarlo per lo smalti-

mento ad unʼistituzione locale per il rici-

claggio.

2) Collegare il diffusore con lʼamplificatore per

mezzo del suo trasformatore: collegare il con-

duttore bianco e uno dei conduttori colorati che

corrisponde alla potenza nominale voluta (cioè

al volume) con la linea per altoparlanti.

Collegando più diffusori, fare attenzione affin-

ché tutti abbiano la stessa polarità (p. es. con-

duttore bianco = contatto negativo).

3) Avvitare il diffusore alla parete in un punto

adatto.

Con riserva di modifiche tecniche.

Colore dei conduttore Potenza nominale

bianco contatto comune

nero 1,5 W

rosso 3 W

giallo 6 W

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

F B CH

Caractéristiques techniques Dati tecnici ESP-90 / WS

Bande passante Gamma di frequenze 80 – 19 000 Hz

Puissance nominale Potenza nominale 6/3/ 1,5 WRMS

Dimension haut-parleur Dimensione dellʼaltoparlante ∅130 mm

Dimensions Dimensioni ∅168 mm × 72 mm

Poids Peso 600 g

Altavoz de Pared para Megafonía

Lea atentamente estas instrucciones de funciona-

miento antes de la instalación y guárdelas para

posteriores usos.

1 Aplicaciones

Este altavoz de pared está diseñado especial-

mente para aplicaciones en sistemas de megafo-

nía con línea de 100 V. El volumen preferido se

consigue seleccionando los terminales de cone-

xión.

2 Notas Importantes

El altavoz cumple con todas las directivas requeri-

das por la UE y por lo tanto está marcado con el

símbolo .

GEl altavoz está adecuado para utilizarlo sólo en

interiores. Proteja el aparato de goteos y de salpi-

caduras, de la elevada humedad del aire y del

calor (temperatura ambiente admisible: 0 – 40 ºC).

GUtilice sólo un paño suave y seco para la lim-

pieza; no utilice nunca ni agua ni productos quí-

micos.

GNo podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material

producido si se utiliza el altavoz para fines dife-

rentes a los originalmente concebidos, si no se

conecta o se instala correctamente, o si se

sobrecarga.

3 Instalación

1) Antes de la instalación del altavoz, desconecte

el sistema de megafonía completamente de

modo que el cable de altavoz no contenga nin-

gún voltaje.

ADVERTENCIA Durante el funcionamiento, existe

el peligro de contacto con un vol-

taje de hasta 100 V en el cable de

altavoz del amplificador. La insta-

lación tiene que llevarse a cabo

sólo por el persona cualificado.

Observe la carga del amplificador de megafonía

en los altavoces. ¡Una sobrecarga puede dañar el

amplificador! La potencia total de todos los alta-

voces conectados no puede sobrepasar la poten-

cia del amplificador.

Si va a poner el altavoz definitivamente

fuera de servicio, llévelo a la planta de reci-

claje más cercana para que su eliminación

no sea perjudicial para el medioambiente.

2) Conecte el altavoz al amplificador mediante su

transformador: Conecte el conductor blanco y

uno de los otros conductores coloreados que

corresponda con el nivel de potencia preferido

(volumen) al cable de altavoz.

Cuando conecte varios altavoces, asegúrese

de que todos los altavoces tienen la misma

polaridad (p. ej. conductor blanco = polo nega-

tivo).

3) Atornille el altavoz en un lugar adecuado de la

pared.

Sujeto a modificaciones técnicas.

Color del Conductor Nivel de potencia

Blanco Conexión común

Negro 1,5 W

Rojo 3 W

Amarillo 6 W

ESP-90/WS Bestell-Nr. 16.2680

Głośnik natynkowy PA

Przed rozpoczęciem użytkowania prosimy o zapo-

znanie się z instrukcją i zachowanie jej do wglądu.

1 Zastosowanie

Niniejszy głośnik przeznaczony jest do pracy w

systemach PA w technice 100 V. Głośność usta-

lana jest na etapie montażu poprzez wybór odpo-

wiednich terminali połączeniowych.

2 Środki bezpieczeństwa

Głośnik spełnia wszystkie wymagania norm UE

dzięki temu został oznaczony symbolem .

GGłośnik przeznaczony jest tylko do zastosowań

wewnętrznych. Należy chronić go przez wodą,

dużą wilgotnością oraz wysokimi temperaturami

(dopuszczalny zakres 0 – 40 °C).

GDo czyszczenia należy używać suchej i miękkiej

ściereczki, nie używać wody ani środków che-

micznych.

GProducent i dostawca nie ponoszą odpowie-

dzialności za powstałe szkody: uszkodzenia

sprzętu bądź obrażenia użytkownika, jeżeli głoś-

nik był używany niezgodnie z przeznaczeniem,

niepoprawnie zainstalowany, podłączony lub

przeciążony.

3 Instalacja

1) Przed przystąpieniem do podłączania głośni-

ków należy odłączyć zasilanie wzmacniacza,

aby kabel głośnikowy 100 V nie znajdował się

pod napięciem!

UWAGA W czasie pracy, na złączach wystę-

puje niebezpieczne wysokie napię-

cie 100 V. Instalacja powinna być

wykonywana wyłącznie przez osoby

przeszkolone!

Należy zwrócić uwagę na obciążenie wzmacnia-

cza przez głośniki. Przeciążenie wzmacniacza

spowoduje jego uszkodzenie! Sumaryczna moc

głośników nie może przekraczać mocy wzmac-

niacza.

Jeśli głośnik nie będzie już więcej uży-

wany, wskazane jest przekazanie go do

miejsca utylizacji odpadów, aby został

zniszczony bez szkody dla środowiska.

2) Podłączyć głośnik do systemu PA poprzez jego

transformator: wykorzystać białą żyłę oraz

jedną z kolorowych, zależnie od żądanej mocy.

Przy podłączaniu kilku głośników, należy zwró-

cić uwagę, aby wszystkie głośniki miały jedna-

kową polaryzację (np. biały terminal = ujemny

biegun).

3) Przykręcić głośnik do ściany lub betonowego

sufitu w odpowiednim miejscu.

Z zastrzeżeniem możliwości zmian.

Kolor żyły Moc

biała wspólne połączenie

czarna 1,5 W

czerwona 3 W

żółta 6 W

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Especificaciones Specyfikacja ESP-90/ WS

Banda pasante Pasmo przenoszenia 80 – 19 000 Hz

Potencia de salida Moc 6/3/ 1,5 WRMS

Tamaño del altavoz Typ głośnika ∅130 mm

Dimensiones Wymiary ∅168 mm × 72 mm

Peso Waga 600 g

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	ESP-90/WS

Behöver du hjälp?

Om du behöver hjälp med Monacor ESP-90/WS ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

högtalare Monacor Manualer

Monacor TXA-1022CD Bruksanvisning

8 Januari 2025

Monacor GLS-301/GR Bruksanvisning

7 Januari 2025

Monacor SL-250WS/EN Bruksanvisning

23 September 2024

Monacor SL-150SW/EN Bruksanvisning

23 September 2024

Monacor SL-250SW/EN Bruksanvisning

23 September 2024

Monacor SL-150WS/EN Bruksanvisning

23 September 2024

Monacor ETS-515TW/SW Bruksanvisning

6 September 2024

Monacor EDL-530EN/SW Bruksanvisning

6 September 2024

Monacor DN-1218 AX Bruksanvisning

5 September 2024

Monacor MKA-50SET Bruksanvisning

5 September 2024

högtalare Manualer

Nyaste högtalare Manualer

Alto ELVIS 15.2XL Bruksanvisning

16 Januari 2025

Alto PS 4L Bruksanvisning

16 Januari 2025

Alto MS8 Bruksanvisning

16 Januari 2025

Alto OEX900 Bruksanvisning

16 Januari 2025

Alto Tourmax SXA18 Bruksanvisning

16 Januari 2025

Alto MS12SA Bruksanvisning

16 Januari 2025

Alto PS 5L Bruksanvisning

16 Januari 2025

Alto Micro 4 Bruksanvisning

16 Januari 2025

Alto MS8MA Bruksanvisning

16 Januari 2025

Karma BM 115RX Bruksanvisning

16 Januari 2025
