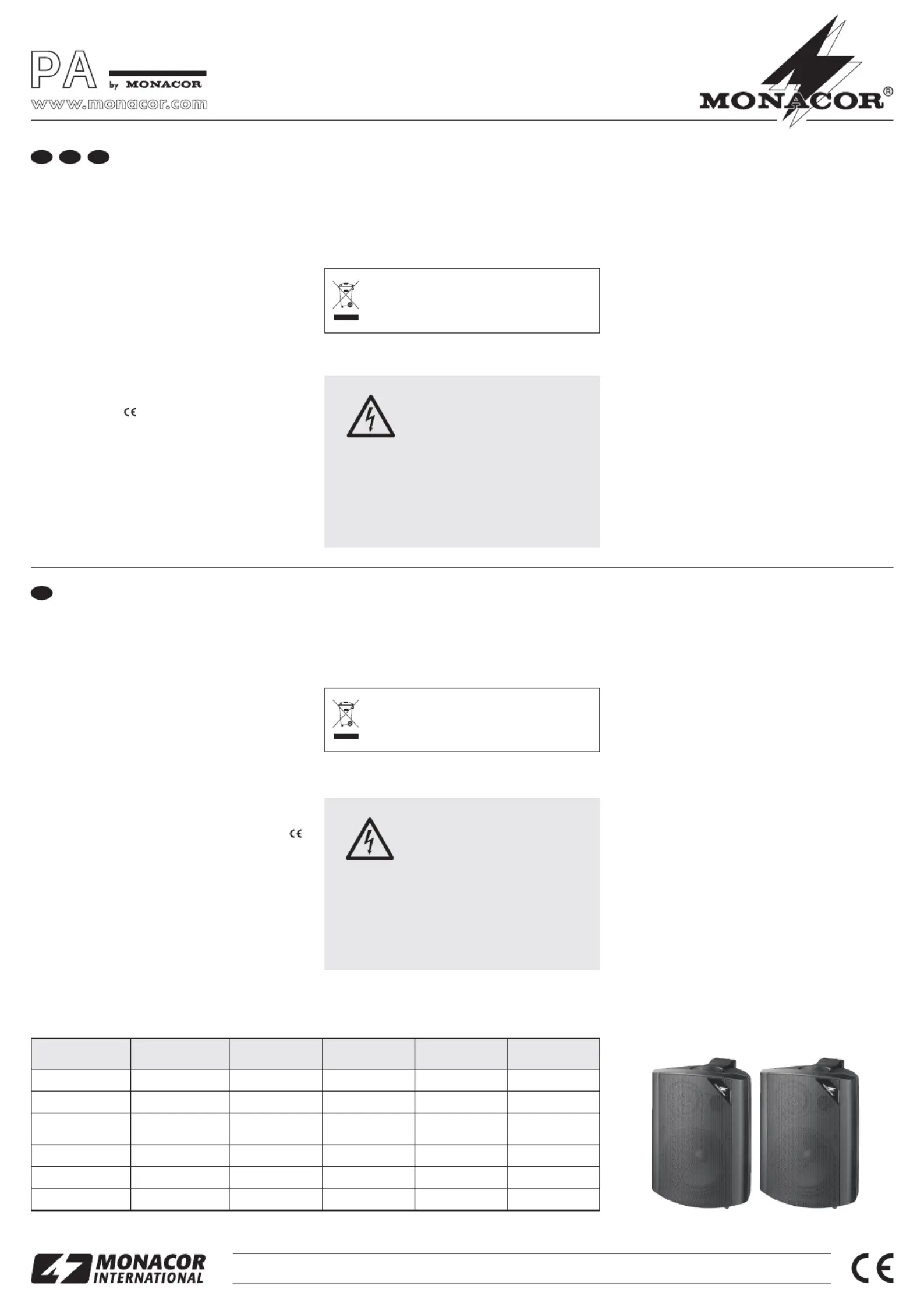

ELA-Lautsprecherboxen

Bitte lesen Sie diese Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieses Paar Lautsprecherboxen zur Wandmon-

tage mit sehr hoher Klangqualität ist speziell für

den Einsatz in Be schallungsanlagen konzipiert, die

mit 100-V-Technik arbeiten. Die gewünschte Laut-

stärkeanpassung erfolgt mit einem 6-stufigen

Drehschalter.

2 Wichtige Hinweise für den Gebrauch

Die Lautsprecherboxen entsprechen allen erfor-

derlichen Richtlinien der EU und sind deshalb mit

gekennzeichnet.

Die Lautsprecherboxen sind nur zur Verwendung

im Innenbereich geeignet. Schützen Sie sie vor

Tropf- und Spritzwasser, hoher Luftfeuchtigkeit

und Hitze (zulässiger Einsatztemperaturbereich

0 – 40 °C).

GVerwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, auf keinen Fall Wasser oder Che-

mikalien.

GWerden die Lautsprecherboxen zweckentfrem-

det, nicht fachgerecht montiert, falsch ange-

schlossen oder überlastet, kann keine Haftung

für daraus resultierende Sach- oder Personen-

schäden und keine Garantie für die Lautspre-

cherboxen übernommen werden.

3 Installation

1) Vor der Installation der Lautsprecherboxen den

ELA-Verstärker ausschalten, damit die 100-V-

Audioleitung spannungsfrei ist!

WARNUNG Im Betrieb liegt berührungsgefährli-

che Spannung bis 100 V an der An -

schlussleitung an. Die Installation

darf nur durch Fachpersonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann

den Verstärker beschädigen! Die Summe der

Leistungen aller angeschlossenen Lautsprecher

darf die Verstärkerleistung nicht überschreiten.

Sollen die Lautsprecherboxen endgültig

aus dem Betrieb genommen werden, über-

geben Sie sie zur umweltgerechten Ent-

sorgung einem örtlichen Recyclingbetrieb.

2) Den Montagebügel abschrauben. Die Lautspre-

cherbox lässt sich so frei aufstellen.

3) Zur Wandmontage den Montagebügel an geeig-

neter Stelle befestigen und die Lautsprecherbox

an den Bügel festschrauben. Durch das abge-

schrägte Lautsprechergehäuse können die

Boxen auch in Ecken montiert werden.

4) Die Lautsprecher über die Anschlussklemmen

an den ELA-Verstärker anschließen. Dabei

darauf achten, dass die Lautsprecher alle gleich

gepolt werden (z. B. schwarze Klemme = Minus-

pol).

5) Mit dem Drehschalter auf der Gehäuserückseite

die gewünschte Nennbelastung (Lautstärke)

einstellen. In der Position OFF ist die Laut-

sprechbox ausgeschaltet.

6) Die Lautsprecher optimal auf die zubeschal-

lende Fläche ausrichten.

Änderungen vorbehalten.

PA Speaker Systems

Please read these operating instructions carefully

prior to installation and keep them for later refer-

ence.

1 Applications

This pair of wall-mount speaker systems with

excellent sound quality is specially designed for

100 V applications in PA systems. The speaker

systems are equipped with a 6-position selector

switch to adjust the desired volume.

2 Important Notes

The speaker systems correspond to all required

directives of the EU and are therefore marked

with .

GThe speaker systems are suitable for indoor use

only. Protect them against dripping water and

splash water, high air humidity and heat (admis-

sible ambient temperature range

0 – 40 °C).

GFor cleaning only use a dry, soft cloth; never use

water or chemicals.

GNo guarantee claims for the speaker systems

and no liability for any resulting personal dam-

age or material damage will be accepted if the

speaker systems are used for other purposes

than originally intended, if they are not correctly

installed or connected, or if they are overloaded.

3 Installation

1) Prior to installing the speaker systems, switch

off the PA amplifier so that the 100 V audio cable

will not carry any voltage!

WARNING During operation, there is a hazard of

contact with a voltage up to 100 V at

the connection cable. The installation

must always be carried out by skilled

personnel.

Observe the load of the speakers on the amplifier.

An overload may damage the amplifier! The total

power of all speakers connected must not exceed

the amplifier power.

If the speaker systems are to be put out of

operation definitively, take them to a local

recycling plant for a disposal which will not

be harmful to the environment.

2) Unscrew the mounting bracket. Thus, a free-

standing placement of the speaker system will

be possible.

3) For wall mounting, find a suitable place to fasten

the mounting bracket, then screw the speaker

system to the bracket. Due to the bevelled

shape of the speaker cabinet, installation in cor-

ners will also be possible.

4) Connect the speakers to the PA amplifier via the

terminals. Make sure that all speakers have the

same polarity (e. g. black terminal = negative

pole).

5) Set the selector switch on the rear side of the

cabinet to the desired power rating (volume). In

the position OFF, the speakers system will be

deactivated.

6) Optimally adjust the speakers to the desired

zone.

Subject to technical modification.

EUL-30/SW EUL-30/ WS

EUL-60/SW EUL-60/ WS

EUL-80/SW EUL-80/ WS

EUL-875/SW EUL-875/ WS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

D A CH

Technische Daten Specifications EUL-30 /… EUL-60 /… EUL-80 /… EUL-875 /…

Nennbelastbarkeit Power rating 15 /7,5 /4 / 2 / 1 W 15 /7,5 /4 / 2 / 1 W 30 / 15 /7,5 /4 / 2 W 75 / 40 /25/ 10 / 5 WRMS RMS RMS RMS

Frequenzbereich Frequency range 80 – 20 000 Hz 60 – 20 000 Hz 40 – 20 000 Hz 40 – 20 000 Hz

Mittlerer Schalldruck SPL 87 dB (1 W/1 m) 89 dB (1 W/1 m) 89 dB (1 W/1 m) 89 dB (1 W/1 m)

Max. Schalldruck Max. SPL 98 dB 100 dB 103 dB 108 dB

Abmessungen Dimensions 130 × 192 × 115 mm 215 × 290 × 172 mm 270 × 370 × 220 mm 270 × 370 × 220 mm

Gewicht (Stück) Weight (per speaker) 1,4 kg 3,4 kg 5,4 kg 7,2 kg

Paires dʼenceintes

Public Adress

Veuillez lire la présente notice avec attention avant

lʼinstallation et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités dʼutilisation

Cette paire dʼenceintes pour montage mural avec une

très haute qualité sonore est spécialement conçue

pour une utilisation dans des installations de sonori-

sation fonctionnant en ligne 100 V. Lʼadaptation de

volume sʼeffectue via un sélecteur rotatif 6 niveaux.

2 Conseils importants dʼutilisation

Ces enceintes répondent à toutes les directives

nécessaires de lʼUnion européenne et portent

donc le symbole .

GLes enceintes ne sont conçues que pour une uti-

lisation en intérieur. Protégez-les des éclabous-

sures, de tout type de projections dʼeau, dʼune

humidité élevée de lʼair et de la chaleur (tempé-

rature ambiante admissible 0 – 40 °C).

GPour le nettoyage, utilisez uniquement un chiffon

sec et doux, en aucun cas de produits chimiques

ou dʼeau.

GNous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si

les enceintes sont utilisées dans un but autre

que celui pour lequel elles ont été conçues, si

elles ne sont pas nʼest pas correctement mon-

tées ou branchées ou sʼil y a surcharge ; en

outre, la garantie deviendrait caduque.

3 Installation

AVERTISSEMENT Pendant le fonctionnement, une

tension de contact dangereuse

jusquʼà 100 V est présente au

câble de branchement. Seul un

personnel qualifié peut effectuer

lʼinstallation.

Faites attention à la charge de lʼamplificateur PA

par les haut-parleurs. Une surcharge peut en -

dommager lʼamplificateur. La somme des puis-

sances de lʼensemble des enceintes reliées ne

doit pas dépasser la puissance de lʼamplificateur.

Lorsque les enceintes sont définitivement

retirées du service, vous devez les déposer

dans une usine de recyclage adaptée pour

contribuer à leur élimination non polluante.

1) Avant dʼinstaller les enceintes, éteignez lʼampli-

ficateur Public Adress pour que le câble audio

100 V ne soit pas porteur de tension !

2) Dévissez lʼétrier de montage. Lʼenceinte peut

également être positionnée librement.

3) Pour un montage mural, fixez lʼétrier de mon-

tage à lʼendroit voulu et vissez lʼenceinte sur

lʼétrier. Les enceintes peuvent être montées

dans un angle grâce à leur forme biseautée.

4) Reliez les enceintes à lʼamplificateur Public

Adress via les bornes de branchement. Veillez à

ce que toutes les enceintes aient la même pola-

rité (p. ex. borne noire = pôle moins).

5) Avec le sélecteur sur la face arrière, réglez la

puissance nominale (= volume) souhaitée. En

position OFF, lʼenceinte est éteinte.

6) Orientez les enceintes de manière optimale

vers la zone à sonoriser.

Tout droit de modification réservé

Casse acustiche PA

Vi preghiamo di leggere attentamente le presenti

istruzioni prima dellʼinstallazione e di conservarle

per un uso futuro.

1 Possibilità dʼimpiego

Questa coppia di casse acustiche per il montaggio

a parete con altissima qualità acustica è prevista

particolarmente per lʼimpiego in impianti di sono -

rizzazione con uscita audio 100 V. Lʼadattamento

al volume avviene per mezzo di un selettore a

6 livelli.

2 Avvertenze importanti per lʼuso

Le casse acustiche sono conformi a tutte le diret-

tive richieste dellʼUE e pertanto portano la sigla .

GLe casse acustiche sono previste solo per lʼuso

allʼinterno di locali. Proteggerle dallʼacqua goc-

ciolante e dagli spruzzi dʼacqua, da alta umidità

dellʼaria e dal calore (temperatura dʼimpiego

ammessa fra 0 e 40 °C).

GPer la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso prodotti

chimici o acqua.

GNel caso dʼuso improprio, di montaggio scor-

retto, di collegamenti sbagliati o di sovraccarico

delle casse acustiche, non si assume nessuna

responsabilità per eventuali danni consequen-

ziali a persone o a cose e non si assume nes-

suna garanzia per le casse.

3 Installazione

AVVERTIMENTO Durante il funzionamento, nel

cavo di collegamento è presente

una tensione fino a 100 V, perico-

losa in caso di contatto. Lʼinstal-

lazione deve essere eseguita

solo da personale specializzato.

Tener presente il carico dellʼamplificatore PA da

parte degli altoparlanti. Un sovraccarico può dan-

neggiare lʼamplificatore! La somma delle potenze

di tutti gli altoparlanti collegati non deve superare

la potenza dellʼamplificatore.

Se si desidera eliminare le casse acusti-

che definitivamente, consegnarle per lo

smaltimento ad unʼistituzione locale per il

riciclaggio.

1) Prima dellʼinstallazione spegnere lʼamplificatore

PA per togliere la tensione dalla linea audio

100 V!

2) Svitare la staffa di montaggio. Così è possibile

collocare la cassa liberamente.

3) Per il montaggio alla parete, fissare la staffa di

montaggio in un punto adatto e avvitare la cassa

alla staffa. Grazie agli angoli smussati, le casse

possono essere montate anche negli angoli.

4) Collegare gli altoparlanti con lʼamplificatore PA

per mezzo dei morsetti facendo attenzione che

la polarità sia uguale per tutti gli altoparlanti

(p. es. morsetti nero = polo negativo).

5) Con il selettore sul retro del contenitore impo-

stare la potenza nominale (volume) desiderata.

In posizione OFF, la cassa acustica è disatti-

vata.

6) Orientare gli altoparlanti in modo ottimale verso

la superficie da sonorizzare.

Con riserva di modifiche tecniche.

EUL-30/SW EUL-30/ WS

EUL-60/SW EUL-60/ WS

EUL-80/SW EUL-80/ WS

EUL-875/SW EUL-875/ WS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Caractéristiques

techniques Dati tecnici EUL-30 /… EUL-60 /… EUL-80 /… EUL-875 /…

Puissance nominale Potenza nominale 15 /7,5 /4 / 2 / 1 W 15 /7,5 /4 / 2 / 1 W 30 / 15 /7,5 /4 / 2 W 75 / 40 /25 /10 / 5 WRMS RMS RMS RMS

Bande passante Gamma di frequenze 80 – 20 000 Hz 60 – 20 000 Hz 40 – 20 000 Hz 40 – 20 000 Hz

Pression sonore

moyenne

Pressione sonora

media 87 dB (1 W/1 m) 89 dB (1 W/1 m) 89 dB (1 W/1 m) 89 dB (1 W/1 m)

Pression sonore max. 98 dB 100 dB 103 dB 108 dBPressione sonora max.

Dimensions Dimensioni 130 × 192 × 115 mm 215 × 290 × 172 mm 270 × 370 × 220 mm 270 × 370 × 220 mm

Poids (pièce) Peso (cassa) 1,4 kg 3,4 kg 5,4 kg 7,2 kg

B CH

Recintos para Megafonía

Lea atentamente estas instrucciones de funciona-

miento antes de la instalación y guárdelas para

posteriores usos.

1 Aplicaciones

Estas parejas de recintos para montaje en pared

con una excelente calidad sonora están diseña-

das para aplicaciones de 100 V en sistemas de

megafonía. Los recintos están equipados con un

interruptor selector de 6 posiciones para ajustar el

volumen deseado.

2 Notas Importantes

Los recintos cumplen con todas las directivas

requeridas por la UE y por lo tanto están marcados

con el símbolo .

GLos recintos están adecuados para aplicaciones

sólo en interiores. Protéjalos de goteos y de

salpicaduras, de la elevada humedad del aire

y del calor (temperatura ambiente admisible:

0 – 40 °C).

GUtilice sólo un paño suave y seco para la lim-

pieza; no utilice nunca ni agua ni productos quí-

micos.

GNo podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material

producido si se utilizan los recintos para fines

diferentes a los originalmente concebidos, si no

se conectan o se instalan correctamente, o si se

sobrecargan.

3 Instalación

ADVERTENCIA Durante el funcionamiento, existe

el peligro de contacto con un vol-

taje de hasta 100 V en la conexión

del cable. La instalación tiene que

llevarse a cabo sólo por el perso-

nal cualificado.

Preste atención la carga de los altavoces en el

amplificador. ¡Una sobrecarga puede dañar el

amplificador! La potencia total de todos los alta-

voces conectados no puede sobrepasar la poten-

cia del amplificador.

Si va poner los recintos fuera de servicio

definitivamente, llévelos a la planta de reci-

claje más cercana para que su eliminación

no sea perjudicial para el medioambiente.

1) ¡Antes de la conexión de los recintos, desco-

necte el sistema de megafonía de modo que los

cables de audio de 100 V no contengan ningún

voltaje!

2) Desenrosque el soporte de montaje. De este

modo, se puede colocar el recinto sin pie.

3) Para el montaje en pared, encuentre un lugar

adecuado para fijar el soporte de montaje y

luego atornille el recinto al soporte. Gracias a la

forma biselada del recinto, también se puede

instalar en esquinas.

4) Conecte los altavoces al amplificador de mega-

fonía mediante los terminales. Asegúrese de

que todos los altavoces tienen la misma polari-

dad (p. ej. terminal negro = polo negativo).

5) Ajuste el interruptor selector de la parte poste-

rior del recinto en el nivel de potencia deseado

(volumen). En la posición OFF, se desactivarán

los recintos.

6) Ajuste los altavoces de un modo óptimo en la

zona deseada.

Sujeto a modificaciones técnicas.

Zestawy głośnikowe PA

Przed rozpoczęciem użytkowania prosimy o zapo-

znanie się z instrukcją i zachowanie jej do wglądu.

1 Zastosowanie

Niniejsza para zestawów głośnikowych przezna-

czona jest do zastosowania w systemach PA. Oba

zestawy wyposażone są w transformator pracu-

jący w systemie 100 V. Za pomocą 6-pozycyjnego

przełącznika obrotowego można regulować moc, a

tym samym głośność.

2 Środki bezpieczeństwa

Ponieważ kolumna głośnikowa spełnia wszelkie

wymagania norm obowiązujących w UE, została

oznaczona symbolem .

GZestawy głośnikowe przeznaczone są tylko do

zastosowań wewnętrznych. Należy chronić je

przez wodą, dużą wilgotnością oraz wysokimi

temperaturami (dopuszczalny zakres 0 – 40 °C).

GDo czyszczenia należy używać suchej i miękkiej

ściereczki, nie używać wody ani środków che-

micznych.

GProducent i dostawca nie ponoszą odpowie-

dzialności za powstałe szkody: uszkodzenia

sprzętu bądź obrażenia użytkownika, jeżeli

zestaw głośnikowy był używany niezgodnie z

przeznaczeniem, niepoprawnie zainstalowany,

podłączony lub przeciążony.

3 Instalacja

UWAGA W czasie pracy, na złączach wystę-

puje niebezpieczne wysokie napięcie

100 V. Instalacja powinna być wyko-

nywana wyłącznie przez osoby prze-

szkolone!

Należy zwrócić uwagę na obciążenie wzmacnia-

cza przez głośniki. Przeciążenie wzmacniacza

spowoduje jego uszkodzenie! Sumaryczna moc

głośników nie może przekraczać mocy wzmac-

niacza.

Jeśli zestaw głośnikowy nie będzie już wię-

cej używany, wskazane jest przekazanie

go do miejsca utylizacji odpadów, aby zos-

tał zniszczony bez szkody dla środowiska.

1) Przed przystąpieniem do podłączania należy

odłączyć zasilanie całego systemu PA, aby

kabel głośnikowy 100 V nie znajdował się pod

napięciem!

2) Odkręcić uchwyty blokujące uchwyt monta-

żowy. Możliwe jest także ustawianie zestawu

głośnikowego bez użycia uchwytu.

3) W przypadku montażu naściennego, przymoco-

wać uchwyt w odpowiednim miejscu a następ-

nie przykręcić do niego zestaw głośnikowy.

Kształt obudowy umożliwia także montaż w

narożniku.

4) Podłączyć zestaw głośnikowy do wyjścia

wzmacniacza poprzez terminale. Zwrócić

uwagę, aby wszystkie podłączane zestawy

miały tą samą polaryzację (np. czarny terminal =

ujemny biegun).

5) Za pomocą regulatora na tylnym panelu ustawić

żądaną moc (głośność) zestawu. W pozycji

OFF zestaw głośnikowy jest wyłączony.

6) Ustawić odpowiednie nachylenie i kierunek

emisji dźwięku.

Z zastrzeżeniem możliwości zmian.

EUL-30/SW EUL-30/ WS

EUL-60/SW EUL-60/ WS

EUL-80/SW EUL-80/ WS

EUL-875/SW EUL-875/ WS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Especificaciones Specyfikacja EUL-30 /… EUL-60 /… EUL-80 /… EUL-875 /…

Potencia de salida Moc 15 /7,5 /4 / 2 / 1 W 15 / 7,5/ 4 / 2 / 1 W 30 / 15 /7,5 /4 / 2 W 75 / 40 /25/ 10 / 5 WRMS RMS RMS RMS

Banda pasante Pasmo przenoszenia 80 – 20 000 Hz 60 – 20 000 Hz 40 – 20 000 Hz 40 – 20 000 Hz

SPL SPL 87 dB (1 W/1 m) 89 dB (1 W/1 m) 89 dB (1 W/1 m) 89 dB (1 W/1 m)

Máx. SPL Max SPL 98 dB 100 dB 103 dB 108 dB

Dimensiones Wymiary 130 × 192 × 115 mm 215 × 290 × 172 mm 270 × 370 × 220 mm 270 × 370 × 220 mm

Peso (por altavoz) Waga (jednego zestawu) 1,4 kg 3,4 kg 5,4 kg 7,2 kg

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	EUL-80/WS

Behöver du hjälp?

Om du behöver hjälp med Monacor EUL-80/WS ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

högtalare Monacor Manualer

Monacor TXA-1022CD Bruksanvisning

8 Januari 2025

Monacor GLS-301/GR Bruksanvisning

7 Januari 2025

Monacor SL-250WS/EN Bruksanvisning

23 September 2024

Monacor SL-150SW/EN Bruksanvisning

23 September 2024

Monacor SL-250SW/EN Bruksanvisning

23 September 2024

Monacor SL-150WS/EN Bruksanvisning

23 September 2024

Monacor ETS-515TW/SW Bruksanvisning

6 September 2024

Monacor EDL-530EN/SW Bruksanvisning

6 September 2024

Monacor DN-1218 AX Bruksanvisning

5 September 2024

Monacor MKA-50SET Bruksanvisning

5 September 2024

högtalare Manualer

Nyaste högtalare Manualer

Alto ELVIS 15.2XL Bruksanvisning

16 Januari 2025

Alto PS 4L Bruksanvisning

16 Januari 2025

Alto MS8 Bruksanvisning

16 Januari 2025

Alto OEX900 Bruksanvisning

16 Januari 2025

Alto Tourmax SXA18 Bruksanvisning

16 Januari 2025

Alto MS12SA Bruksanvisning

16 Januari 2025

Alto PS 5L Bruksanvisning

16 Januari 2025

Alto Micro 4 Bruksanvisning

16 Januari 2025

Alto MS8MA Bruksanvisning

16 Januari 2025

Karma BM 115RX Bruksanvisning

16 Januari 2025
