ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONTAGEANLEITUNG
ASSEMBLY INSTRUCTIONS
Lautsprecherbox-Selbstbauset
DIY Speaker Building Kit
KATANA-M1
Bestell-Nr. • Order No. 1000093
2
Deutsch
English
DIY Speaker Building Kit
These instructions are intended for non-professionals with
basic knowledge in DIY speaker building. Please read the in-
structions carefully prior to assembling the product and keep
them for later reference.
1 Applications
This DIY kit allows you to build high-quality speakers with a
minimum level of effort. The components required, the wood
glue and the solder are provided. All you need to assemble the
components are a soldering iron, a screwdriver and a wire cut-
ter. The pre-cut wooden parts for the housing are untreated
and can be painted as desired.
2 Important Notes
•
The product is suitable for indoor use only. Protect it against
dripping water, splash water and high air humidity. The ad-
missible ambient temperature is 0 – 40 °C.
•
For cleaning only use a dry, soft cloth; never use water or
chemicals. The speaker cones are susceptible to damage;
when required, remove any dust carefully with a soft brush.
•
No guarantee claims for the product and no liability for
any resulting personal damage or material damage will be
accepted if the product is not correctly used or assembled,
if the cables are not correctly connected or if the product is
overloaded.
If the product is to be put out of operation defini-
tively, dispose of the product according to local reg-
ulations.
3 Items Provided
1 × acoustic baffle (beech, 18 mm, multiplex)
1 × base plate (MDF)
2 × side wall (MDF)
1 × hi-fi full-range speaker SPX-31M, 20 W, 8 Ω
2 × hi-fi bass-midrange speaker SPM-205 / 8, 70 W, 8 Ω
1 × MKT film capacitor MKTA-220, 22 µF, 250 V
1 × transformer core coil LSl-56T, 5.6 mH
1 × pair of speaker pole terminals BP-500G
3 m speaker cable SPC-115CA
4 × rubber foot (from the set HF-10)
1 × wood glue
1 × solder
4 × pan head screw, 3.5 × 16 / PZ 2 (full-range speaker)
2 × screw with washer, 3.9 × 13 / T 20 (transformer core coil)
8 × pan head screw, 4 × 20 / PZ 2 (bass speaker)
Lautsprecherbox-Selbstbauset
Diese Anleitung richtet sich an Selbstbau-Amateure von Laut-
sprechern mit entsprechenden Grundkenntnissen. Bitte lesen
Sie die Anleitung vor der Montage gründlich durch und heben
Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieser Bausatz ermöglicht es Ihnen, eine hochwertige Laut-
sprecherbox selbst herzustellen. Der eigene Arbeitsaufwand
dafür ist gering. Alle benötigten Bauteile sowie Holzleim und
Lötzinn sind in dem Bausatz enthalten. An Werkzeugen be-
nötigen Sie lediglich einen Lötkolben, einen Schraubendreher
und einen Seitenschneider. Die zugeschnittenen Holzteile für
das Gehäuse sind alle unbehandelt und lassen sich individuell
lackieren.
2 Hinweise für den Gebrauch
•
Verwenden Sie das Produkt nur im Innenbereich und schüt-
zen Sie es vor Tropf- und Spritzwasser sowie vor hoher
Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich
beträgt 0 – 40 °C.
•
Säubern Sie das Produkt nur mit einem trockenen, weichen
Tuch, niemals mit Wasser oder Chemikalien. Die Lautspre-
chermembranen sind sehr empfindlich; entstauben Sie sie
bei Bedarf nur vorsichtig mit einem weichen Pinsel.
•
Wird das Produkt falsch verwendet, nicht richtig montiert,
falsch verdrahtet oder überlastet, kann keine Haftung für
daraus resultierende Sach- oder Personenschäden und keine
Garantie für das Produkt übernommen werden.
Soll das Produkt endgültig aus dem Betrieb genom-
men werden, entsorgen Sie es gemäß den örtlichen
Vorschriften.
3 Lieferumfang
1 × Schallwand (Buche, 18-mm-Multiplex)
1 × Bodensockel (MDF)
2 × Seitenteil (MDF)
1 × Hi-Fi-Breitbandlautsprecher SPX-31M, 20 W, 8 Ω
2 × Hi-Fi-Tiefmitteltöner SPM-205 / 8, 70 W, 8 Ω
1 × MKT-Folienkondensator MKTA-220, 22 µF, 250 V
1 × Trafokernspule LSl-56T, 5,6 mH
1 × LS-Polklemmen-Paar BP-500G
3 Meter Lautsprecherkabel SPC-115CA
4 × Gummifuß (aus dem Satz HF-10)
1 × Holzleim
1 × Lötzinn
4 × Panhead-Schraube, 3,5 × 16 / PZ 2 (Breitbandlautsprecher)
2 × Schraube mit Scheibe, 3,9 × 13 / T 20 (Trafokernspule)
8 × Panhead-Schraube, 4 × 20 / PZ 2 (Tieftonlautsprecher)
3
Deutsch
English

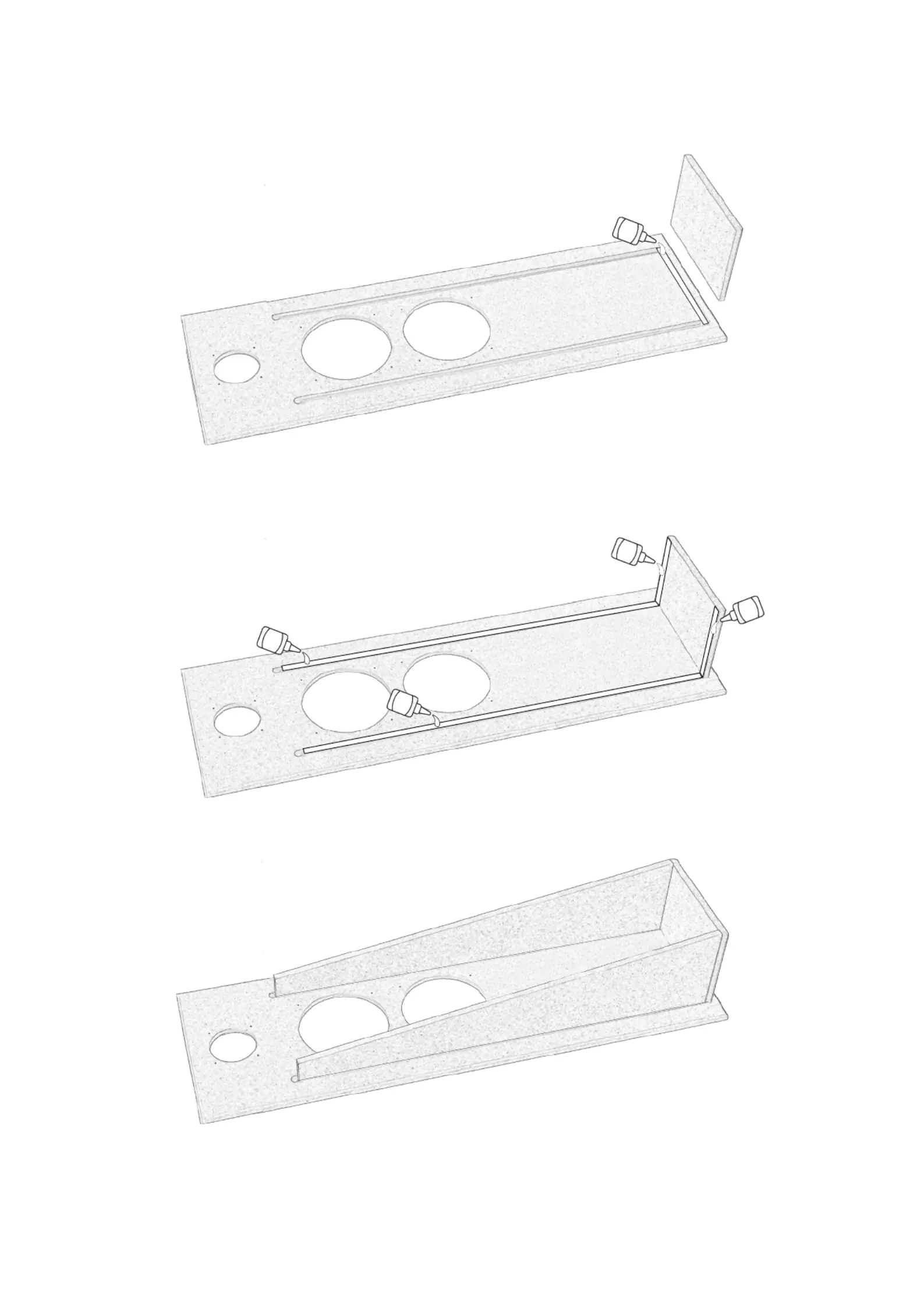

4 Assembling the Housing
1) Place the acoustic baffle, pre-milled grooves facing up-
wards, on a solid and smooth surface. Fill the groove for the
base with the glue supplied and then insert the base with
the rounded edges facing outwards as shown in the figure.
2) Fill the grooves for the side walls with glue and apply some
glue at the locations of the base shown in the figure to
make sure that the base and the side wall are securely
joined.
3) Assemble the products as shown in the figure and secure
all components until the glue is dry.
4 Montage des Gehäuses
1) Legen Sie die Schallwand mit den vorgefrästen Nuten nach
oben auf eine stabile und glatte Unterlage. Füllen Sie die
Nut für den Sockel mit dem mitgelieferten Holzleim und
setzen Sie das Sockelbrett mit den Rundungen nach außen,
wie abgebildet ein.
➀
2) Füllen Sie die Nuten für die Seitenteile mit Leim und ziehen
Sie jeweils eine Spur Leim an den im Bild markierten Stel-
len des Sockels, um eine feste Verbindung von Sockel und
Seiten teil zu erreichen.
➁
3) Setzen Sie alles wie abgebildet zusammen und fixieren Sie
alles, bis der Leim durchgetrocknet ist.
➂
