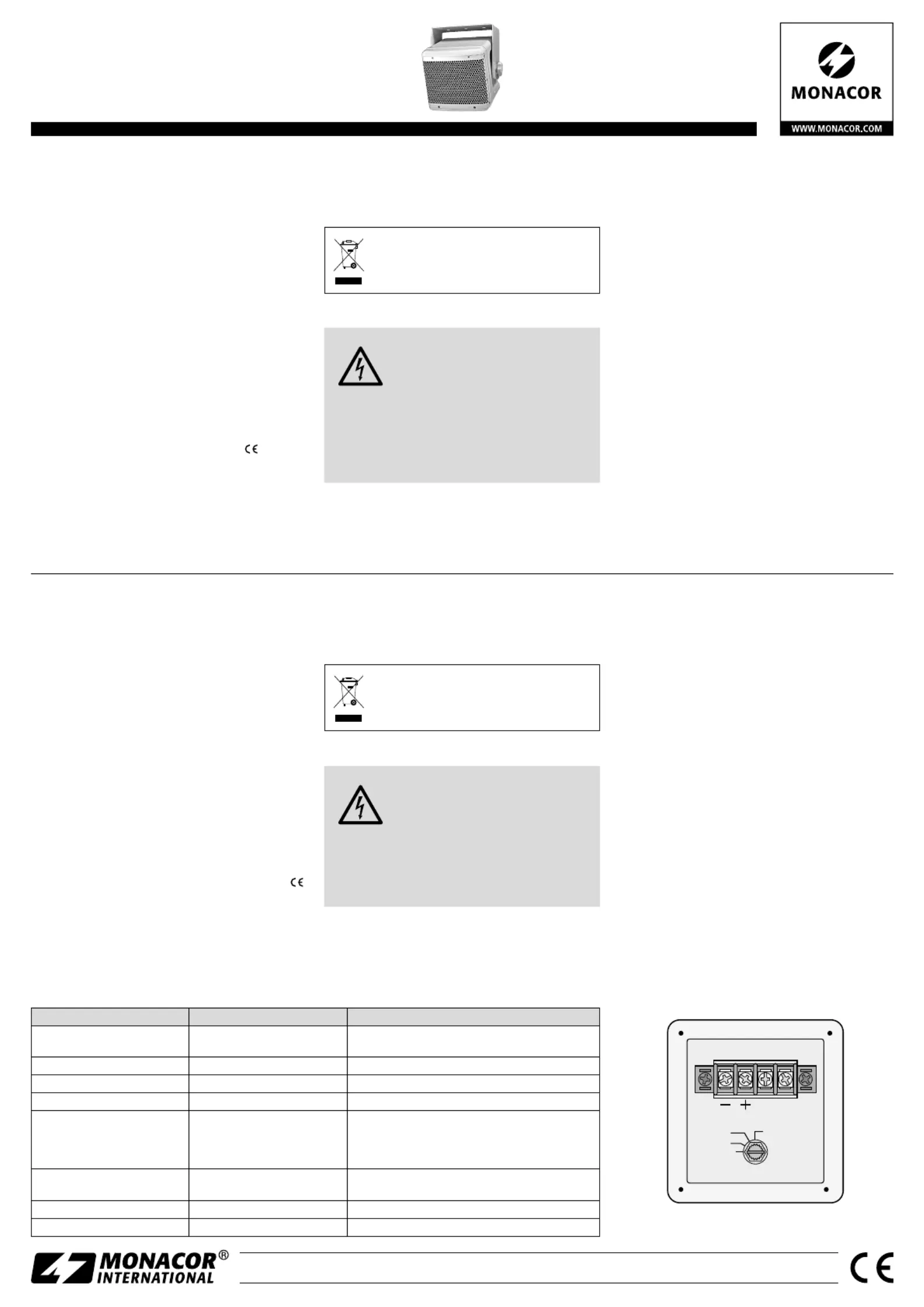

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

PAB-52WP/ WS

Bestell-Nr. • Order No. 25.3580

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

NC NC

DIRECT

12.5W

25W

50W

PA Speaker System for 100 V

or 4 ΩOperation

These instructions are intended for installers

with knowledge in 100 V technology for PA

applications. Please read the instructions care-

fully prior to installation and keep them for

later reference.

1 Applications

This speaker system for ceiling and wall mount-

ing is specially designed for applications in 100 V

PA systems, but it can also be directly connected

to a low-impedance ampliﬁer output. It is weather-

proof (IP 45) and therefore also suitable for out-

door use. Ball impact resistance in accordance with

DIN18 032, part 3 has been conﬁrmed.

2 Important Safety Notes

The speaker system corresponds to all relevant

directives of the EU and is therefore marked with .

•

Protect the speaker system against extreme tem-

peratures. The admissible ambient temperature

range is −10 °C to +40 °C.

•

For cleaning only use a soft cloth, dry or slightly

wet; never use chemicals or aggressive detergents.

•

No guarantee claims for the speaker system and

no liability for any resulting personal damage or

material damage will be accepted if the speaker

system is used for other purposes than originally

intended, if it is not correctly installed, or if it is

overloaded.

If the speaker system is to be put out of

operation deﬁnitively, take it to a local

recycling plant for a disposal which is not

harmful to the environment.

3 Installation

WARNING During operation in 100 V systems,

there is a hazard of contact with a

voltage of up to 100 V at the speaker

cable. Installation must be made by

skilled personnel only.

Always observe the load of the PA ampliﬁer by the

speakers. An overload may damage the ampliﬁer!

The total load of all speakers connected must not

exceed the ampliﬁer power.

1) Before installing the speaker system, switch off

the PA ampliﬁer so that the speaker cable will not

carry any voltage!

2) Unscrew the cover with the cable inlets on the

rear of the speaker to access the connections

and the switch for the rated load (refer to ﬁgure

below). Adjust the desired rated load (volume) or,

when the speaker system is operated at a low-

impedance ampliﬁer output, set the switch to the

position DIRECT.

CAUTION! Never use the position DIRECT when

the speaker system is operated in a 100 V system.

The speaker system and possibly also the ampli-

ﬁer will be damaged.

3) For -ceiling or wall mounting, attach the mount

ing bracket as desired. Then fasten the speaker

system to the mounting bracket using screws.

4) Pull the speaker cable through the cable inlet and

connect the cable to the terminals “+” and “–”.

Before connecting, remove the transparent pro-

tective cap from the terminals. When connecting

multiple speakers, make sure that all speakers

have the same polarity (e. g. terminal “–” = neg-

ative pole). Place the protective cap on the termi-

nals again.

5) Fasten the cover on the rear with screws. Use the

nut of the cable inlet to secure the speaker cable.

6) Align the speaker system to the zone where the

sound is desired.

Subject to technical modiﬁcation.

ELA-Lautsprecherbox für 100-V-

oder 4-Ω-Betrieb

Diese Anleitung richtet sich an Installateure, die

Fachkenntnisse in der 100-V-Beschallungstech-

nik besitzen. Bitte lesen Sie die Anleitung vor

der Installation gründlich durch und heben Sie

sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprecherbox zur Decken- und Wandmon-

tage ist speziell für den Einsatz in 100-V-Beschal-

lungsanlagen konzipiert, kann aber auch direkt

an einen niederohmigen Verstärkerausgang ange-

schlossen werden. Sie ist wetterfest (IP 45) und somit

auch für den Außenbereich geeignet. Die Ballwurf-

sicherheit nach DIN 18 032, Teil3 wurde bestätigt.

2 Wichtige Hinweise

für den sicheren Gebrauch

Die Lautsprecherbox entspricht allen relevanten

Richt linien der EU und trägt deshalb das -Zeichen.

•

Schützen Sie die Lautsprecherbox vor extremen

Temperaturen. Der zulässige Einsatztemperaturbe-

reich beträgt −10 °C bis +40 °C.

•

Verwenden Sie für die Reinigung nur ein tro-

ckenes oder angefeuchtetes, weiches Tuch, auf

keinen Fall Chemikalien oder aggressiven Reini-

gungsmittel.

•

Wird die Lautsprecherbox zweckentfremdet, nicht

fachgerecht installiert oder überlastet, kann keine

Haftung für daraus resultierende Sach- oder Per-

sonenschäden und keine Garantie für die Laut-

sprecherbox übernommen werden.

Soll die Lautsprecherbox endgültig aus

dem Betrieb genommen werden, über-

geben Sie sie zur umweltgerechten Ent-

sorgung einem örtlichen Recyclingbetrieb.

3 Installation

WARNUNG Beim Betrieb in 100-V-Anlagen liegt

berührungsgefährliche Spannung bis

100 V an der Lautsprecherleitung an.

Die Installation darf nur durch Fach-

personal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe der Leistun-

gen aller angeschlossenen Lautsprecher darf die

Verstärkerleistung nicht überschreiten.

1) Vor der Installation der Lautsprecherbox den

ELA-Verstärker ausschalten, damit die Lautspre-

cherleitung spannungsfrei ist!

2) -Auf der Rückseite die Abdeckung mit der Kabel

durchführung abschrauben. Die Anschlüsse und

der Schalter für die Nennbelastung sind jetzt zu-

gängig (siehe Abbildung unten). Die gewünschte

Nennbelastung (Lautstärke) einstellen oder beim

Betrieb an einem niederohmigen Verstärkeraus-

gang den Schalter in die Position DIRECT drehen.

VORSICHT! In der Position DIRECT die Lautspre-

cherbox auf keinen Fall in einer 100-V-Anlage be-

treiben. Die Lautsprecherbox und eventuell auch

der Verstärker werden beschädigt.

3) Zur Decken- oder Wandmontage den Montagebü-

gel an gewünschter Stelle befestigen und die Laut-

sprecherbox am Montagebügel festschrauben.

4) Die Lautsprecherleitung durch die Kabeldurch-

führung ziehen und an die Klemmen „+“ und

„−“ anschließen. Die transparente Schutzkappe

dazu abnehmen. Beim Anschluss von mehreren

Lautsprechern darauf achten, dass diese alle

gleich gepolt werden (z. B. Klemme „−“ = Mi-

nuspol). Die Schutzkappe wieder auf den Klem-

men stecken.

5) -Die Abdeckung auf der Rückseite wieder fest

schrauben. Mit der Mutter der Kabeldurchfüh-

rung die Lautsprecherleitung festklemmen.

6) Die Lautsprecherbox auf den zu beschallenden

Bereich ausrichten.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations PAB-52WP/ WS

Nennbelastbarkeit Power rating 100 V : 50 / 25 / 12,5 W

4 Ω: 50 W

Kennschalldruck (1 W /1 m) SPL (1 W /1 m) 87 dB

Max. Nennschalldruck Max. SPL 104 dB

Frequenzbereich Frequency range 60 Hz – 18 kHz

Lautsprecher Speaker

13-cm-High-Quality-Breitbänder (5”)

mitAluminiummembran

13 cm (5”) high-quality full range speaker

withaluminium cone

Abmessungen (B × H × T)

Gewicht

Dimensions (W × H × D)

Weight

200 × 200 × 190 mm

5,1 kg

Einsatztemperatur Ambient temperature −10 °C … +40 °C

Anschluss Connection Schraubklemmen / Screw terminals Beispiel: eingestellte Nennbelastung = 12,5 W

Example: rated load adjusted = 12.5 W

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

NC NC

DIRECT

12.5W

25W

50W

Cassa acustica PA per il funziona-

mento a 100 V oppure a 4 Ω

Queste istruzioni sono rivolte agli installatori

che dispongono di conoscenze della tecnica di

sonorizzazione a 100 V. Vi preghiamo di leg-

gerle attentamente e di conservarle per un uso

futuro.

1 Possibilità d‘impiego

Questa cassa acustica per il montaggio a sofﬁtto o

pareti è stata realizzata specialmente per l‘impiego

in impianti di sonorizzazione con uscita audio 100 V,

ma può essere collegata anche direttamente all‘u-

scita a bassa impedenza di un ampliﬁcatore. È resi-

stente alle intemperie (IP 45) e quindi adatta anche

per l‘esterno. È stata confermata la protezione con-

tro il lancio di palloni secondo DIN18 032, parte 3.

2 Avvertenze di sicurezza

La cassa acustica è conforme a tutte le direttive rile-

vanti dell’UE e pertanto porta la sigla .

•

Proteggere

la cassa acustica

da temperature

estreme. La temperatura d’esercizio ammessa è

da −10 °C a +40 °C.

•

Per la pulizia usare solo un panno asciutto o inu-

midito, morbido; non impiegare in nessun caso

prodotti chimici o detergenti aggressivi.

•

Nel caso d’uso improprio, di installazione non a

regola d’arte o di sovraccarico della cassa acustica,

non si assume nessuna responsabilità per even-

tuali danni consequenziali a persone o a cose e

non si assume nessuna garanzia per la cassa.

Se si desidera eliminare la cassa acustica

deﬁnitivamente, consegnarla per lo smal-

timento ad un‘istituzione locale per il

riciclaggio.

3 Installazione

AVVERTIMENTO Durante l‘uso di impianti a 100 V,

nel cavo per gli altoparlanti è pre-

sente una tensione ﬁno a 100 V,

pericolosa in caso di contatto. L’in-

stallazione deve essere fatta solo

da persone qualiﬁcate.

Tenete presente il carico dell‘ampliﬁcatore PA per

via degli altoparlanti. Un sovraccarico può danneg-

giare l‘ampliﬁcatore! La somma delle potenze di

tutti gli altoparlanti collegati non deve superare la

potenza dell‘ampliﬁcatore.

1) Prima dell‘installazione spegnere l‘ampliﬁcatore

PA per togliere la tensione dalla linea degli al-

toparlanti!

2) Sul retro svitare la copertura del passacavi. I con-

tatti e il selettore per la potenza nominale sono

ora accessibili (ﬁg. in basso). Impostare la potenza

nominale (volume) desiderata oppure, in caso di

uso con un‘uscita a bassa impedenza dell‘ampli-

ﬁcatore, girare il selettore in posizione DIRECT.

ATTENZIONE! In posizione DIRECT, non usare in

nessun caso la cassa acustica in un impianto a

100 V. La cassa e eventualmente anche l‘ampliﬁ-

catore subiranno dei danni.

3) Per il montaggio sul sofﬁtto o sulla parete ﬁssare

la staffa di montaggio alla parete e avvitare la

cassa sulla staffa.

4) Far passare il cavo dell‘altoparlante attraverso il

passacavi e collegarlo ai morsetti “+” e “−”. Per

fare ciò, togliere la copertura trasparente. Colle-

gando più altoparlanti fare attenzione alla mede-

sima polarità di tutti (p. es. morsetto “−” = polo

negativo). Rimettere la copertura sui morsetti.

5) Riavvitare la copertura sul retro. Con il dado del

passacavi ﬁssare il cavo per altoparlanti.

6) Orientare la cassa verso la zona da sonorizzare.

Con riserva di modiﬁche tecniche.

PAB-52WP/ WS

Référence num. • Codice 25.3580

Enceinte Public Adress pour

fonctionnement 100 V ou 4 Ω

Cette notice s’adresse aux installateurs possé-

dant des connaissances en technique de sonori-

sation ligne 100 V. Veuillez lire la présente notice

avec attention avant l‘installation et conservez-la

pour pouvoir vous y reporter ultérieurement.

1 Possibilités d’utilisation

Cette enceinte pour montage plafond et mural est

spécialement conçue pour une utilisation dans des

installations de sonorisation 100 V, mais elle peut

également être reliée à une sortie ampliﬁcateur basse

impédance. Elle est étanche (IP 45) et donc adaptée

pour l’extérieur. La résistance aux jets de ballons,

selon la norme DIN18 032, partie 3, est validée.

2 Conseils importants de sécurité

L’enceinte répond à toutes les directives nécessaires

de l’Union européenne et porte donc le symbole .

•

Protégez l‘enceinte également des températures

extrêmes. La plage de température ambiante ad-

missible est de −10 °C à +40 °C.

•

Pour le nettoyage, utilisez uniquement un chiffon

doux, sec ou légèrement humide, en aucun cas de

produits chimiques ou détergents agressifs.

•

Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si

l‘enceinte est utilisée dans un but autre que celui

pour lequel elle a été conçue, si elle n’est pas cor-

rectement installée ou s’il y a surcharge ; en outre,

la garantie deviendrait caduque.

Lorsque l‘enceinte est déﬁnitivement re-

tirée du service, vous devez la déposer

dans une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Installation

AVERTISSEMENT

Pendant le fonctionnement, une

tension de contact dangereuse

jusqu’à 100 V est présente au câble

haut-parleur. Seul un personnel

qualiﬁé peut effectuer l’installation.

Faites attention à la charge de l’ampliﬁcateur PA

par les haut-parleurs. Une surcharge peut endom-

mager l’ampliﬁcateur. La somme des puissances de

l’ensemble des enceintes reliées ne doit pas dépas-

ser la puissance de l’ampliﬁcateur.

1) -Avant d’installer l’enceinte, éteignez l’ampliﬁca

teur Public Adress pour que le câble haut-parleur

ne soit pas porteur de tension !

2) Sur la face arrière, dévissez le couvercle avec le

passage de câble. Les branchements et le sélec-

teur pour la puissance nominale sont accessibles

(voir schéma ci-dessous). Réglez la puissance no-

minale souhaitée (volume) ou, pour un fonction-

nement avec une sortie ampliﬁcateur basse impé-

dance, tournez le sélecteur sur la position DIRECT.

ATTENTION ! En position DIRECT, ne faites ja-

mais fonctionner l’enceinte dans une installation

ligne 100 V. L’enceinte et éventuellement l’ampli-

ﬁcateur pourraient être endommagés.

3) Pour un montage plafond ou mural, ﬁxez l’étrier

à l’endroit voulu sur le mur et vissez l’enceinte

sur l’étrier.

4) Faites passer le câble haut-parleur via le passage

de câble et reliez-le aux bornes «+» et «−».

Retirez le capuchon de protection transparent. Si

vous branchez plusieurs haut-parleurs, veillez à

ce qu’ils aient tous la même polarité (p. ex. borne

«−» = pôle moins). Replacez le capuchon de pro-

tection sur les bornes.

5) Revissez le cache sur la face arrière. Avec l’écrou

du passage de câble, ﬁxez le câble haut-parleur.

6) Orientez maintenant l‘enceinte vers la zone à

sonoriser.

Tout droit de modiﬁcation réservé.

FrançaisItaliano

Caractéristiques techniques Dati tecnici PAB-52WP/ WS

Puissance nominale Potenza nominale 100 V : 50 / 25 / 12,5 W

4 Ω: 50 W

Pression sonore (1 W /1 m) Sensibilità (1 W /1 m) 87 dB

Pression sonore nominale max. Pressione sonora nominale max. 104 dB

Bande passante Gamma di frequenze 60 Hz – 18 kHz

Haut-parleur Altoparlante

haut-parleur large bande 13 cm (5”)

d‘excellente qualité avec membrane aluminium

altoparlante a larga banda high-quality di

13 cm(5”) con membrana d‘allumini

Dimensions (l × h × p)

Poids

Dimensioni (l × h × p)

Peso

200 × 200 × 190 mm

5,1 kg

Température fonctionnement Temperatura d‘esercizio −10 °C … +40 °C

Branchement Contatto bornes à vis / morsetti a vite

Exemple : puissance nominale réglée = 12,5 W

Esempio: potenza nominale impostata = 12,5 W

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	PAB-52WP/WS

Behöver du hjälp?

Om du behöver hjälp med Monacor PAB-52WP/WS ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

högtalare Monacor Manualer

Monacor TXA-1022CD Bruksanvisning

8 Januari 2025

Monacor GLS-301/GR Bruksanvisning

7 Januari 2025

Monacor SL-250WS/EN Bruksanvisning

23 September 2024

Monacor SL-150SW/EN Bruksanvisning

23 September 2024

Monacor SL-250SW/EN Bruksanvisning

23 September 2024

Monacor SL-150WS/EN Bruksanvisning

23 September 2024

Monacor ETS-515TW/SW Bruksanvisning

6 September 2024

Monacor EDL-530EN/SW Bruksanvisning

6 September 2024

Monacor DN-1218 AX Bruksanvisning

5 September 2024

Monacor MKA-50SET Bruksanvisning

5 September 2024

högtalare Manualer

Nyaste högtalare Manualer

Alto ELVIS 15.2XL Bruksanvisning

16 Januari 2025

Alto PS 4L Bruksanvisning

16 Januari 2025

Alto MS8 Bruksanvisning

16 Januari 2025

Alto OEX900 Bruksanvisning

16 Januari 2025

Alto Tourmax SXA18 Bruksanvisning

16 Januari 2025

Alto MS12SA Bruksanvisning

16 Januari 2025

Alto PS 5L Bruksanvisning

16 Januari 2025

Alto Micro 4 Bruksanvisning

16 Januari 2025

Alto MS8MA Bruksanvisning

16 Januari 2025

Karma BM 115RX Bruksanvisning

16 Januari 2025
