Sida 1/2

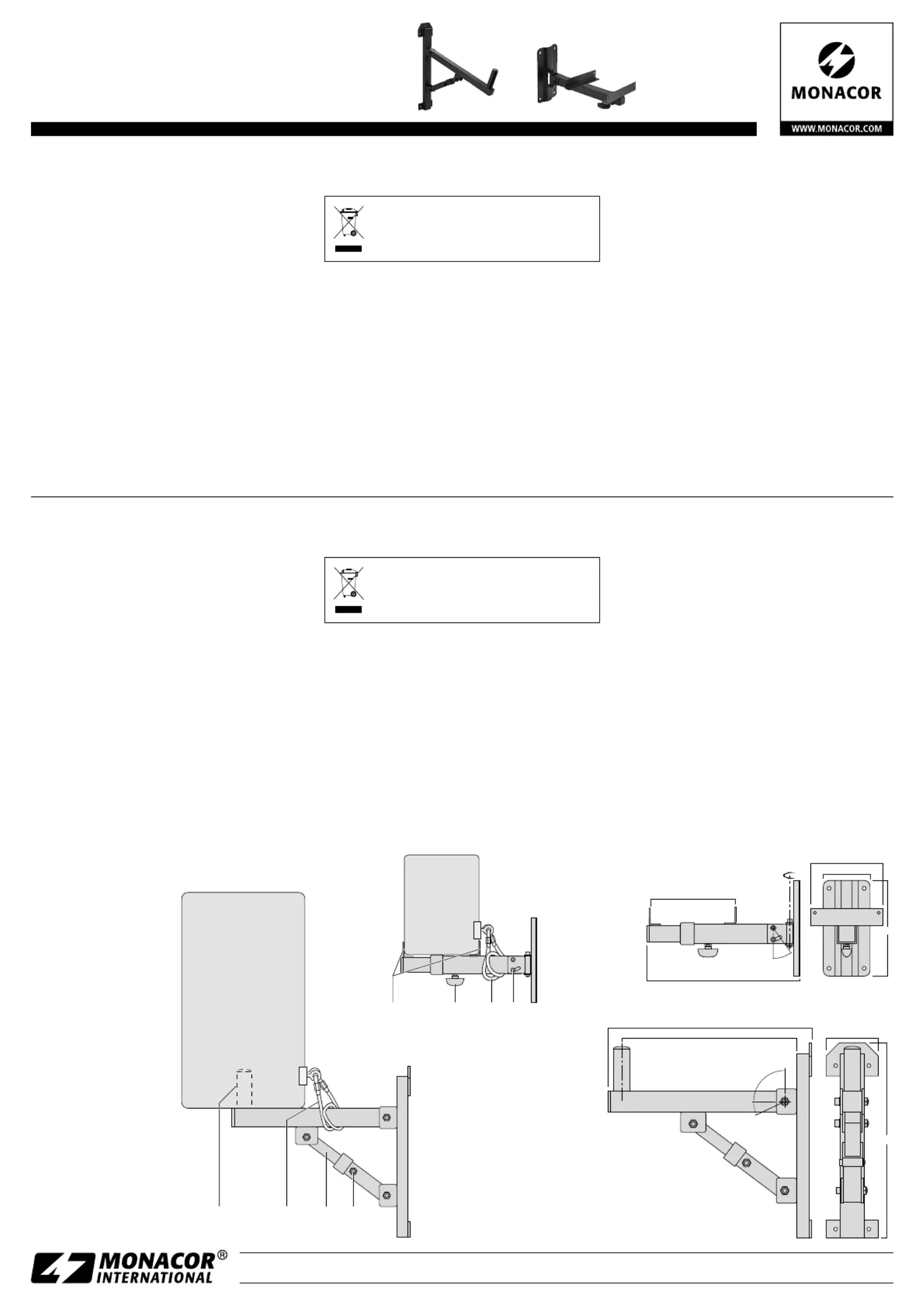

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

PAST-84/SW Bestell-Nr. • Order No. 11.0610

PAST-550/SW Bestell-Nr. • Order No. 11.0600

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

400 − 565

195 − 360

245

180

~150°

~30°

120

470

525

90° – 115°

115

515

1 2 3 4

5 6 7 8

PAST-550/SW

PAST-84 /SW

Wall Bracket for PA Speaker Cabinets

These instructions are intended for installers

with speciﬁc knowledge of PA applications.

Please read the instructions carefully prior to

installation and keep them for later reference.

1 Applications

These brackets are used for installing PA speaker

cabinets on a wall. They are capable of carrying the

following load:

PAST-84 / SW 25 kg max.

PAST-550 / SW 15 kg max.

2 Safety Notes

•

Installation must only be made by specialized per-

sonnel. Secure the speaker cabinet by a safety rope

so that it cannot fall onto persons in case the cabi-

net works loose from the bracket.

•

No guarantee claims for the bracket and no liabil-

ity for any resulting personal damage or material

damage will be accepted if the bracket is used

for other purposes than originally intended, if it is

overloaded or not installed in an expert way.

If the bracket is to be put out of operation

deﬁnitively, take it to a local recycling plant

for a disposal which is not harmful to the

environment.

3 Installation

1) Use adequate ﬁxing material to tightly screw the

bracket to a suitable place on the wall.

2) Set the inclination angle before placing the speaker

on the bracket; otherwise, the total weight of the

cabinet must be held by hand when the setscrew/s

(4 or 8) are released.

PAST-84 / SW: Unscrew the screw (8). In the

supporting arm (7), four drill holes for different

inclination angles are provided. Pull out or pull in

the arm until the screw can be inserted into the

corresponding drill hole again.

PAST-550 / SW: Release the screws (4) on both

sides of the supporting arm and incline the sup-

porting arm as desired (30° max.).

3) Retighten the setscrew/s.

4) Model PAST-84 / SW: Place the speaker cabinet on

the ﬁxing bolt (5). Model PAST-550 / SW: Adjust

the distance between the holding brackets (1). For

this purpose, release the knob screw (2), adjust

the distance and retighten the knob screw. Screw

the cabinet to the brackets.

5) Secure the speaker cabinet with a safety rope

(3,6) [see ﬁg.] so that the falling distance of the

cabinet will not exceed 20 cm.

6) The holding arm of PAST-550 / SW can be moved

by approx. ±75°.

7) To ensure permanent safe installation, regularly

check all screws and tighten them, if required.

Subject to technical modiﬁcation.

Wandhalterung für

PA-Lautsprecherboxen

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der Beschallungstechnik.

Bitte lesen Sie die Anleitung vor der Installation

gründlich durch und heben Sie sie für ein spä-

teres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Halterungen dienen zur Montage von PA-Laut-

sprecherboxen an eine Wand und können folgende

Last tragen:

PAST-84 / SW max. 25 kg

PAST-550 / SW max. 15 kg

2 Hinweise für den sicheren Gebrauch

•

Die Montage darf nur durch Fachpersonal erfol-

gen. Die Lautsprecherbox durch ein Fangseil si-

chern, damit sie nicht auf Personen fallen kann,

falls sich die Box von der Halterung löst.

•

Wird die Halterung zweckentfremdet, überlas-

tet oder nicht fachgerecht montiert, kann keine

Garantie für die Halterung und keine Haftung für

daraus resultierende Sach- oder Personenschäden

übernommen werden.

Übergeben Sie die Halterung zur umwelt-

freundlichen Entsorgung einem örtlichen

Recyclingbetrieb, wenn sie nicht mehr ver-

wendet wird.

3 Montage

1) -Die Halterung an geeigneter Stelle mit entspre

chendem Befestigungsmaterial an der Wand fest-

schrauben.

2) -Bevor die Lautsprecherbox auf die Halterung ge

setzt wird, den Neigungswinkel einstellen. Ande-

renfalls muss das gesamte Gewicht der Box nach

dem Lösen der Feststellschraube / n (4 oder 8) per

Hand gehalten werden.

PAST-84 / SW: Die Schraube (8) abschrauben. Im

Stützarm (7) sind vier Bohrungen für verschie-

dene Neigungswinkel vorhanden. Den Arm so

weit herein- oder herausziehen, bis die Schraube

in die entsprechende Bohrung wieder eingesetzt

werden kann.

PAST-550 / SW: Die Schrauben (4) auf beiden Sei-

ten des Haltearms lösen und den Haltearm wie

gewünscht neigen (max. 30°).

3) Die Feststellschraube / n wieder anziehen.

4) Bei dem Modell PAST-84 / SW die Lautsprecherbox

auf den Haltedorn (5) setzen. Bei der Halterung

PAST-550 / SW den Abstand zwischen den Halte-

winkeln (1) einstellen. Dazu die Knebelschraube

(2) lösen, den Abstand einstellen und die Kne-

belschraube wieder fest anziehen. Die Box an die

Winkel schrauben.

5) Die Lautsprecherbox mit einem Fangseil (3, 6)

sichern (siehe Abb.), sodass der Fallweg der Box

nicht mehr als 20 cm betragen kann.

6) Bei der Halterung PAST-550 / SW kann der Halte-

arm ca. ±75° geschwenkt werden.

7) Um eine dauerhafte, sichere Montage zu gewähr-

leisten, regelmäßig alle Schrauben kontrollieren

und ggf. festziehen.

Änderungen vorbehalten.

DeutschEnglish

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

400 − 565

195 − 360

245

180

~150°

~30°

120

470

525

90° – 115°

115

515

1 2 3 4

5 6 7 8

PAST-550/SW

PAST-84 /SW

PAST-84/SW Référence num. • Codice 11.0610

PAST-550/SW Référence num. • Codice 11.0600

Supporto a parete per

casse acustiche PA

Queste istruzioni sono rivolte agli installatori

che possiedono delle conoscenze speciﬁche

della tecnica di sonorizzazione. Vi preghiamo di

leggerle attentamente prima dell‘installazione e

di conservarle per un uso futuro.

1 Possibilità d’impiego

Questi supporti servono per il montaggio di casse acu-

stiche PA ad una parete e accettano i seguenti pesi:

PAST-84 / SW 25 kg max.

PAST-550 / SW 15 kg max.

2 Avvertenze di sicurezza

•

Il montaggio deve essere fatto solo da persone

qualiﬁcate. La cassa acustica deve essere assicu-

rata con una fune di trattenuta per escludere che

possa cadere su delle persone nel caso si staccasse

dal suo supporto.

•

Nel caso d’uso improprio, di sovraccarico o di mon-

taggio non a regola d’arte del supporto, non si

assume nessuna responsabilità per eventuali danni

consequenziali a persone o a cose e non si assume

nessuna garanzia per il supporto.

Se non si usa più il supporto, conse gnarlo

per lo smaltimento ad un’istituzione locale

per il riciclaggio.

3 Montaggio

1) Avvitare il supporto in un punto adatto alla parete

servendosi di materiale adeguato per il ﬁssaggio.

2) Prima di posizionare la cassa acustica sul supporto

regolare l’inclinazione del supporto. Altrimenti

occorre tenere con la mano tutto il peso della

cassa dopo aver allentato la vite / le viti di bloccag-

gio (4o8).

PAST-84 / SW: Svitare la vite (8). Il braccio di soste-

gno (7) presenta quattro fori per differenti angoli

di inclinazione. Sﬁlare il braccio al punto tale da

poter inserire nuovamente la vite nel foro desi-

derato.

PAST-550 / SW: Allentare le viti (4) sui due lati del

braccio di appoggio e inclinare il braccio secondo

necessità (max. 30°).

3) Stringere di nuovo la vite / le viti di bloccaggio.

4) Nel modello PAST-84 / SW posizionare la cassa

acustica sul perno (5). Nel supporto PAST-550 / SW

regolare la distanza fra gli angoli (1) di tenuta. Per

fare ciò allentare la vite ad alette (2), regolare la

distanza e stringere di nuovo la vite. Avvitare la

cassa acustica agli angoli.

5) -Assicurare la cassa acustica con una fune di trat

tenuta (3, 6) [vedi ﬁg.], in modo tale che la caduta

della cassa non possa superare i 20 cm.

6) Nel supporto PAST-550 / SW il braccio di appoggio

può essere girato di ±75° ca.

7) Per garantire una montaggio duraturo e sicuro,

controllare regolarmente tutte le viti e eventual-

mente stringerle di nuovo.

Con riserva di modiﬁche tecniche.

Support mural pour

enceintes professionnelles

Cette notice s’adresse aux installateurs possé-

dant des connaissances sufﬁsantes en technique

de sonorisation. Veuillez lire la présente notice

avec attention avant l‘installation et conservez-la

pour pouvoir vous y reporter ultérieurement.

1 Possibilités d’utilisation

Ces supports servent pour le montage d’enceintes

professionnelles sur un mur et peuvent supporter les

charges suivantes :

PAST-84 / SW 25 kg max.

PAST-550 / SW 15 kg max.

2 Conseils d’utilisation et de sécurité

•

Le montage ne doit être effectué que par un per-

sonnel spécialisé. Assurez l’enceinte avec une corde

de sécurité pour éviter qu’elle ne tombe sur des

personnes si elle venait à se détacher du support.

•

Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si le

support est utilisé dans un but autre que celui pour

lequel il a été conçu, s’il y a surcharge ou s’il n’est

pas monté de manière professionnelle; en outre,

la garantie deviendrait caduque.

Lorsque le support est déﬁnitivement retiré

du service, vous devez le déposer dans une

usine de recyclage adaptée pour contribuer

à son élimination non polluante.

3 Montage

1) Vissez le support à l’endroit voulu sur le mur avec

le matériel de ﬁxation adapté.

2) -Réglez l’angle d’inclinaison avant de placer l’en

ceinte sur le support. Sinon, il faut tenir tout le

poids de l’enceinte à la main, une fois la (les) vis

de réglage (4 ou 8) desserrées.

PAST-84 / SW : Devissez la vis (8). Quatre trous

sont prévus dans le bras de support (7) pour les

différents angles d’inclinaison. Faites coulisser

l’élément du bras jusqu’à ce que la vis puisse en-

trer dans le trou correspondant.

PAST-550 / SW : Desserrez les vis (4) sur les deux

côtés du bras et orientez le bras comme souhaité

(30° max.).

3) Revissez la (les) vis.

4) Sur le modèle PAST-84 / SW, placez l’enceinte sur

l’insert (5). Sur le modèle PAST-550 / SW, réglez la

distance entre les étriers de maintien (1). Pour ce

faire, desserrez la vis (2), réglez la distance et revis-

sez la vis. Vissez l’enceinte sur les étriers.

5) Assurez l’enceinte avec une corde de sécurité

(3,6) [voir schéma] de telle sorte que la chute de

l’enceinte ne puisse excéder 20 cm.

6) Sur le PAST-550 / SW, le bras de maintien peut être

orienté de ±75° environ.

7) Pour garantir un montage sûr et permanent,

contrôlez régulièrement toutes les vis et si besoin

resserrez-les.

Tout droit de modiﬁcation réservé.

FrançaisItaliano

CARTONS ET EMBALLAGE

PAPIER À TRIER

Produktspecifikationer

Varumärke:	Monacor
Kategori:	Inte kategoriserad
Modell:	PAST-550/SW
Typ av operation:	Sensor
Färg på produkten:	Zwart
Bredd:	150 mm
Djup:	150 mm
Höjd:	330 mm
Snäll:	Buitengebruik hangverlichting
Användarmanual:	Ja
Husmaterial:	Kunststof
Antal lampor:	1 lampen
Typ lampa:	LED
Typ av lampa:	LED
Internationell säkerhetskod (IP):	IP44
Laddningstid:	8 uur
Batterikapacitet:	300 mAh
På / Av knapp:	Ja
Typ av strömkälla:	Battery, Solar
Batteri/Batterispänning:	1.2 V
Antal batterier/batterier som stöds:	1
Fjärrstöd för smartphone:	Nee
Integrerade sensorer:	Schemeringssensor
Hållbarhetscertifikat:	CE, RoHS
Antal per paket:	1 stuk(s)
Beslag/fottyp:	Niet-verwisselbare lamp(en)
Lampans livslängd:	60000 uur
Färg ljus:	Warm wit
Färgtemperatur:	1800 K
Lämplig för utomhusbruk:	Ja
Fjärrstyrd:	Nee
Lämplig för inomhusbruk:	Ja
Dimbar:	Nee
Levensduur batterij:	6 uur
Antal lysdioder:	1
Lätt att installera:	Ja
Väderbeständig:	Ja
Lampa(r) ingår:	Ja
Driftspänning:	1.2 V
Ändra färg:	Nee
Färgtemperatur (max):	1800 K
Fjärrkontroll ingår:	Nee
Lämplig plats:	Balcony, Frontyard, Garden, Patio, Terrace
Batterier-ingår:	Ja
Batteriteknik:	Nikkel-Metaalhydride (NiMH)
Batterityp:	AA
Laddbart batteri:	Ja
Färgtemperatur (min):	1600 K
Lämplig-för-utomhusbruk:	Entrance, Garden, Patio
Placering av på/av-brytare:	Artikel
