EDL-82 / WS
SPE-82 / ..
Ceiling Mount Speakers
These instructions are intended for installers
with sufficient knowledge in 100 V technolo-
gy for PA applications. Please read the instruc-
tions carefully prior to installation and keep
them for later reference.
1 Applications
These ceiling mount speakers are designed for PA
applications of small power. They are suitable for
speech and background music. The EDL-82 / WS
is especially designed for the use in PA systems
operat ing with 100 V technique, and the series
SPE-82 especially for audio system operated with
4 Ω speakers.
2 Important Notes for the Safe Installation
The speaker corresponds to all relevant directives of
the EU and is therefore marked with .
•
The speaker is suitable for indoor use only. Pro-
tect it against dripping water and splash water,
high air humidity, and heat (admissible ambient
temperature range 0 – 40 °C).
•
For cleaning only use a dry, soft cloth; never use
chemicals or water.
•
No guarantee claims for the speaker and no liabil-
ity for any resulting personal damage or material
dam age will be accepted if the speaker is used
for other purposes than originally intended, if it
is not expertly mounted or correctly connected,
or if it is over loaded.
If the speaker is to be put out of operation
definitively, take it to a local recycling plant
or a disposal which is not harmful to the
environment.
For the EDL-82 / WS it is imperative to observe addi-
tionally the following :warnings
WARNING During operation, there is a hazard
of contact with a voltage of up to
100 V at the connection cable. The
installation must be made by skilled
personnel only.
Observe the correct power matching. The total
power of all speakers connected must not ex-
ceed the amplifier power. An incorrect power
matching will destroy the PA amplifier!
3 Installation
1) Saw out a mounting hole with a diameter of
96 mm. The following mounting depth must be
available: EDL-82 = 98 mm; SPE-82 = 57 mm.
2) Make the connections to the audio system. In
case of the EDL-82 / WS connect the speaker via
the transformer input: Connect the black core
and one of the other coloured cores, which
corresponds to the desired rated power by the
speaker, to the output of the PA amplifier.
EDL-82 / WS
Core Colour Rated Power
black common connection
brown 1.5 W
red 3.0 W
orange 6.0 W
3) With the connection of several speakers observe
that all speakers are polarized in the same way
(black core = negative pole).
4) Bend the mounting springs upward up to the
stop and keep them in this position.
Attention, Risk of injury! Springs are
under tension, hold tight!
5) Insert the springs into the mounting cutout and
let the speaker slide carefully into the cutout for
a flush fitting.
Subject to technical modification.
Decken-Einbaulautsprecher
Diese Anleitung richtet sich an Installateure,
die ausreichende Fachkenntnisse in der 100-V-
Beschallungstechnik besitzen. Bitte lesen Sie die
Anleitung vor der Installation gründlich durch
und heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Decken-Einbaulautsprecher sind für die Be-
schallung mit kleinen Leistungen konzipiert. Sie sind
für Sprache und Hintergrundmusik geeignet. Der
EDL-82 / WS ist speziell für den Einsatz in ELA-Anla-
gen konzipiert, die mit 100-V-Technik arbeiten und
die Serie SPE-82 speziell für Audio-Anlagen, die mit
4-Ω-Lautsprechern betrieben werden.
2 Wichtige Hinweise für den sicheren Einbau
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
•
Der Lautsprecher ist nur zur Verwendung im In-
nenbereich geeignet. Schützen Sie ihn vor Tropf-
und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zu lässiger Einsatztemperaturbereich 0 – 40 °C).
•
Verwenden Sie für die Reinigung nur ein trocke-
nes, weiches Tuch, auf keinen Fall Chemikalien
oder Wasser.
•
Wird der Lautsprecher zweckentfremdet, nicht
fachgerecht montiert, falsch angeschlossen oder
überlastet, kann keine Haftung für daraus resultie-
rende Sach- oder Personenschäden und keine Ga-
rantie für den Lautsprecher übernommen werden.
Soll der Lautsprecher endgültig aus dem
Betrieb genommen werden, übergeben
Sie ihn zur umweltgerechten Entsorgung
einem örtlichen Recyclingbetrieb.
Für den EDL-82 / WS unbedingt zusätzlich die fol-
genden Warnhinweise beachten:
WARNUNG Im Betrieb liegt berührungsgefährli-
che Spannung bis 100 V an der An-
schlussleitung an. Die Installation darf
nur durch Fachpersonal erfolgen.
Achten Sie auf eine richtige Anpassung der
Leistung. Die Summe der Leistungen aller an-
geschlossenen Lautsprecher darf die Verstärker-
leistung nicht überschreiten. Eine falsche Anpas-
sung führt zur Zerstörung des ELA-Verstärkers!
3 Installation
1) Einen Montageausschnitt mit einem Durchmesser
von 96 mm aussägen. Folgende Einbautiefe muss
verfügbar sein: EDL-82 = 98 mm; SPE-82 = 57 mm.
2) Die Anschlüsse zur Audio-Anlage herstellen. Den
Lautsprecher EDL-82 / WS über den Transformat-
oreingang anschließen: Die schwarze Ader und
eine der anderen farbigen Adern, die der ge-
wünschten Nennbelastung durch den Lautspre-
cher entspricht, mit dem Ausgang des ELA-Ver-
stärkers verbinden.
EDL-82 / WS
Aderfarbe Nennbelastung
schwarz gemeinsamer Anschluss
braun 1,5 W
rot 3,0 W
orange 6,0 W
3) Beim Anschluss von mehreren Lautsprechern
darauf achten, dass die Lautsprecher alle gleich
gepolt werden (schwarze Ader = Minuspol).
4) Die Montagefedern nach oben bis zum Anschlag
biegen und in dieser Position festhalten.
Achtung, Verletzungsgefahr – die ge-
spannten Federn gut festhalten!
5) Die Federn in den Montageausschnitt einsetzen,
und den Lautsprecher vorsichtig in den Aus-
schnitt gleiten lassen, bis er bündig anliegt.
Änderungen vorbehalten.
DeutschEnglish
Technische Daten Specifications EDL-82/WS SPE-82/..
Nennbelastbarkeit Power rating 6 / 3 / 1,5 Wrms 6 Wrms
Maximale Belastbarkeit Maximum load — 12 Wmax
Mittlerer Schalldruck (1 W/1 m) SPL (1 W/1 m) 86 dB 87 dB
Impedanz Impedance — 4 Ω
Resonanzfrequenz Free air resonance — 200 Hz
Max. Frequenzbereich Max. frequency range 200 – 20 000 Hz f3 – 20 000 Hz
Einbauöffnung Mounting cutout ∅ 96 mm 96 mm∅
Einbautiefe Mounting depth 98 mm 57 mm
Gewicht Weight 635 g 340 g

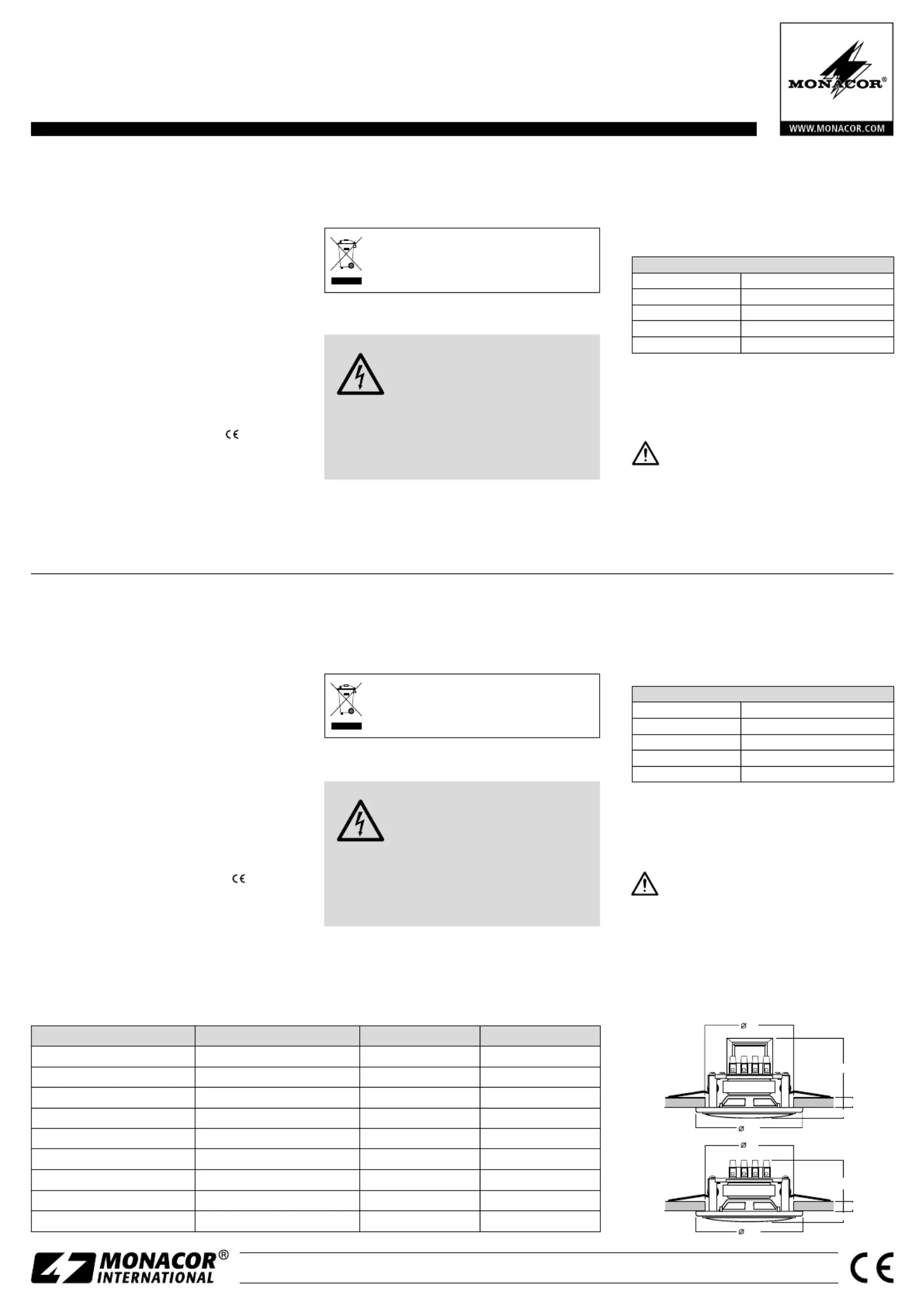

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-0794.99.05.11.2015
12
98
14 max.
96
100
12
57
14 max.
96
100
EDL-82 / WS
SPE-82 / ..
Altoparlanti per il montaggio
in soffitti
Queste istruzioni sono rivolte agli installatori che
possiedono delle conoscenze specifiche sufficien-
ti della tecnica di sonorizzazione a 100 V. Vi pre-
ghiamo di leggerle attentamente prima dell‘in-
stallazione e di conservarle per un uso futuro.
1 Possibilità d’impiego
Questi altoparlanti per il montaggio in soffitti sono
stati realizzati per la sonorizzazione a bassa po-
tenza. Sono adatti per la voce e per la musica di
sottofondo. La EDL-82 / WS è prevista specialmente
per l’impiego in impianti PA con uscita audio 100 V,
mentre la serie SPE-82 è adatta per impianti audio
che lavorano con altoparlanti di 4 Ω.
2 Avvertenze di sicurezza
L’altoparlante è conforme a tutte le direttive rilevan-
ti dell’UE e pertanto porta la sigla .
•
L’altoparlante è previsto solo per l’uso all’interno
di locali. Proteggerlo dall’acqua gocciolante e dagli
spruzzi d’acqua, da alta umidità dell’aria e dal calo-
re (temperatura d’impiego ammessa fra 0 e 40 °C).
•
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso prodotti
chimici o acqua.
•
Nel caso d’uso improprio, di montaggio sbaglia-
to, di collegamenti sbagliati o di sovraccarico
dell’altoparlante, non si assume nessuna respon-
sabilità per eventuali danni consequenziali a per-
sone o a cose e non si assume nessuna garanzia
per l’altoparlante.
Se si desidera eliminare l’altoparlante defi-
nitivamente, consegnarlo per lo smaltimen-
to ad un’istituzione locale per il riciclaggio.
Per la EDL-82 / WS si devono rispettare assolutamen-
te le seguenti :avvertenze
AVVERTIMENTO Durante il funzionamento, al cavo
di collegamento è presente una
tensione pericolosa fino a 100 V.
L’installazione deve essere fatta
solo da personale qualificato.
Fare attenzione al corretto adattamento della po-
tenza. La somma delle potenze di tutti gli alto-
parlanti collegati non deve superare la potenza
dell’amplificatore. L’adattamento errato provoca
la distruzione dell’amplificatore PA!
3 Installazione
1) Praticare un’apertura con un diametro di 96 mm.
La profondità utile deve essere: 98 mm per
EDL-82 e 57 mm per SPE-82.
2) Eseguire i collegamenti con l’impianto audio.
Nella EDL-82 / WS eseguire il collegamento at-
traverso l’ingresso del trasformatore: collegare
il conduttore nero e uno degli altri conduttori
colorati, a seconda della potenza desiderata per
l’altoparlante, con l’uscita dell’amplificatore PA.
EDL-82 / WS
Colore conduttore Potenza nominale
nero contatto comune
marron 1,5 W
rosso 3,0 W
arancio 6,0 W
3) Se si collegano più altoparlanti fare attenzione
che la polarità sia uguale per tutti (conduttore
nero = negativo).
4) Spingere le molle di sostegno in alto fino all’ar-
resto e tenerle ferme.
Attenzione a non farsi male – tener
ben ferme le molle tese!
5) Inserire le molle nell’apertura di montaggio e
spingere l’altoparlante delicatamente in alto fin-
ché si trova a livello del soffitto.
Con riserva di modifiche tecniche.
EDL-82/WS Réf. num. Codice 16.1490•
SPE-82/CR Réf. num. Codice 16.1520•
SPE-82/WS Réf. num. Codice 16.1540•
Haut-parleurs PA de plafond
Cette notice s’adresse aux installateurs possédant
des connaissances suffisantes en technique de
sonorisation ligne 100 V. Veuillez lire la présente
notice avec attention avant l‘installation et conser-
vez-la pour pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
Ces haut-parleurs de plafond PA sont conçus pour
des sonorisations de petites puissances et bien
adaptés pour la musique d’ambiance et les discours.
Le EDL-82 / WS est spécialement développée pour
une installation dans des systèmes de sonorisation
PA, fonctionnant en ligne 100 V ; la série SPE-82
est spécialement conçue pour les installations audio
fonctionnant avec des haut-parleurs en 4 Ω.
2 Conseils de sécurité
Le haut-parleur répond à toutes les directives nécessaires
de l’Union Européenne et porte donc le symbole .
•
Le haut-parleur n’est conçu que pour une utili-
sation en intérieur. Protégez-le de tout type de
projections d’eau, des éclaboussures, d’une hu-
midité d’air élevée et de la chaleur (plage de tem-
pérature de fonctionnement autorisée : 0 – 40 °C).
•
Pour le nettoyage, utilisez uniquement un chiffon sec
et doux, en aucun cas de produits chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si le
haut-parleur est utilisé dans un but autre que celui
pour lequel il a été conçu, s’il n’est pas correcte-
ment ins tallé ou branché, ou s’il y a surcharge ; en
outre, la garantie deviendrait caduque.
Lorsque le haut-parleur est définitivement
retiré du service, vous devez le déposer
dans une usine de recyclage adaptée pour
contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE
PAPIER À TRIER
Pour le EDL-82 / WS, respectez supplémentairement
les suivants :notes d’avertissement
AVERTISSEMENT
Pendant le fonctionnement, une
tension de contact dangereuse
jusqu’à 100 V est présente au câble
de branchement. Seul un personnel
qualifié peut effectuer l’installation !
Veillez à respecter l’adaptation correcte de la puis-
sance. La somme des puissances de tous les haut-
parleurs reliés ne doit pas dépasser la puissance
de l’amplificateur. Une adaptation incorrecte peut
en dom mager l’amplificateur Public Adress.
3 Montage
1) Découpez dans le plafond un trou de diamètre
96 mm. La profondeur de montage suivante doit
être disponible : EDL-82 = 98 mm ; SPE-82 = 57 mm.
2) Effectuez les branchements à l’installation audio.
Pour le EDL-82 / WS, reliez le haut-parleur via
l’entrée transformateur : connectez le conduc-
teur noir et un conducteur d’une autre couleur,
correspondant à la puissance nominale par le
haut-parleur, à la sortie de l’amplificateur PA.
EDL-82 / WS
Couleur conducteur Puissance nominale
noir branchement commun
marron 1,5 W
rouge 3,0 W
orange 6,0 W
3) Lorsque plusieurs haut-parleurs sont branchés,
veillez à ce que les haut-parleurs aient tous la
même polarité (conducteur noir = pôle moins).
4) Pliez les ressorts de montage vers le haut et
maintenez-les dans cette position.
Attention : danger de blessures, main-
tenez les ressorts pliés fermement !
5) Insérez les ressorts dans le trou de montage et
faites glisser, avec précaution, le haut-parleur
jusqu’à ce qu’il soit au même niveau.
Tout droit de modification réservé.
FrançaisItaliano
Caractéristiques techniques Dati tecnici EDL-82/WS SPE-82/..
Puissance nominale Potenza nominale 6 / 3 / 1,5 Wrms 6 Wrms
Puissance maximale Potenza max. — 12 Wmax
Pression sonore moyenne (1 W/1 m) Pressione sonora media (1 W/1 m) 86 dB 87 dB
Impedénce Impedanza — 4 Ω
Fréquence de résonance Frequenza di risonanza — 200 Hz
Bande passante max. Gamma di frequenze max. 200 – 20 000 Hz f3 – 20 000 Hz
Découpe Apertura di montaggio ∅ 96 mm 96 mm∅
Profondeur de montage Profondità di montaggio 98 mm 57 mm
Poids Peso 635 g 340 g

Produktspecifikationer

Varumärke: Monacor
Kategori: högtalare
Modell: SPE-82/CR

Behöver du hjälp?

Om du behöver hjälp med Monacor SPE-82/CR ställ en fråga nedan och andra användare kommer att svara dig


högtalare Monacor Manualer

Monacor

Monacor TXA-1022CD Bruksanvisning

8 Januari 2025
Monacor

Monacor GLS-301/GR Bruksanvisning

7 Januari 2025
Monacor

Monacor SL-250WS/EN Bruksanvisning

23 September 2024
Monacor

Monacor SL-150SW/EN Bruksanvisning

23 September 2024
Monacor

Monacor SL-250SW/EN Bruksanvisning

23 September 2024
Monacor

Monacor SL-150WS/EN Bruksanvisning

23 September 2024
Monacor

Monacor ETS-515TW/SW Bruksanvisning

6 September 2024
Monacor

Monacor EDL-530EN/SW Bruksanvisning

6 September 2024
Monacor

Monacor DN-1218 AX Bruksanvisning

5 September 2024
Monacor

Monacor MKA-50SET Bruksanvisning

5 September 2024

högtalare Manualer

Nyaste högtalare Manualer

Alto

Alto ELVIS 15.2XL Bruksanvisning

16 Januari 2025
Alto

Alto PS 4L Bruksanvisning

16 Januari 2025
Alto

Alto MS8 Bruksanvisning

16 Januari 2025
Alto

Alto OEX900 Bruksanvisning

16 Januari 2025
Alto

Alto Tourmax SXA18 Bruksanvisning

16 Januari 2025
Alto

Alto MS12SA Bruksanvisning

16 Januari 2025
Alto

Alto PS 5L Bruksanvisning

16 Januari 2025
Alto

Alto Micro 4 Bruksanvisning

16 Januari 2025
Alto

Alto MS8MA Bruksanvisning

16 Januari 2025
Karma

Karma BM 115RX Bruksanvisning

16 Januari 2025
